Was ist die TPS-Elektrokabelbaugruppe für Avionik-Rack-Backplanes und ARINC-600-Steckverbinder und warum ist sie so wichtig für Signalintegrität und Gewichtsreduzierung?

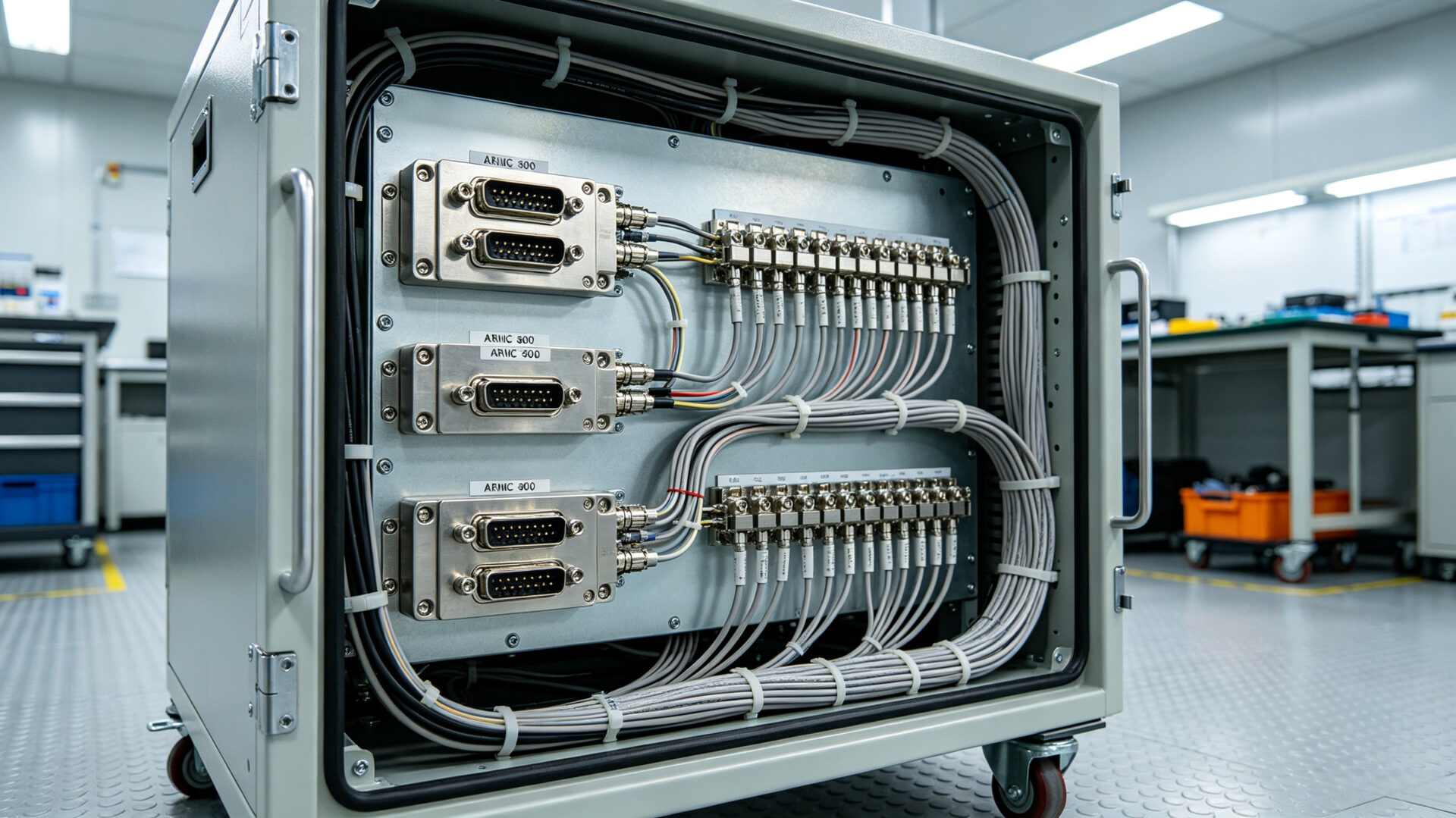

1. Die Herausforderung des Avionik-Rack-Backplanes: Dichte, Integrität und Gewicht

Moderne Avioniksysteme von Flugzeugen basieren auf line-replaceable units (LRUs), die in Geräteracks montiert sind. Diese LRUs – Flugcomputer, Navigationssysteme, Kommunikationstransceiver, Radarprozessoren – müssen über ein zentrales Backplane verbunden werden, das Strom-, Daten- und Steuersignale bereitstellt. Das Backplane ist das elektrische Rückgrat des Avionikschranks, und die Kabelbäume, die es mit jeder LRU verbinden, müssen drei konkurrierende Anforderungen gleichzeitig erfüllen: Dichte, Signalintegrität und Gewicht.

Dichte wird durch den begrenzten Platz in einem Avionik-Rack bestimmt. Moderne Flugzeuge können buchstäblich Meilen von Kabelbäumen enthalten, und jeder Kubikzentimeter Rackplatz ist kostbar. Steckverbinder müssen Hunderte von Kontakten auf minimalem Raum unterbringen und dabei wartbar bleiben.

Signalintegrität ist in flugkritischen Systemen nicht verhandelbar. Datenbusse wie MIL-STD-1553B und ARINC 429 müssen die Signaltreue über lange Kabelstrecken in elektrisch verrauschten Umgebungen aufrechterhalten. Die abgeschirmte verdrillte Paar-Konstruktion ist die Grundlage der Avionik-Datenbusverkabelung – verdrillte Paare reduzieren die magnetische Feldinduktion um bis zu 60 dB, während die Abschirmung die elektrische Feldkopplung um 30 dB oder mehr minimiert.

Gewicht ist das dritte Gebot. Jedes Gramm Verkabelung in einem Flugzeug hat direkte Auswirkungen auf den Treibstoffverbrauch über die Lebensdauer des Flugzeugs. Die Luft- und Raumfahrtindustrie unterliegt SWaP-Beschränkungen (Size, Weight, and Power), und das Design von Kabelbaugruppen muss alle drei optimieren.

Der electrical cable assembly von TPS Elektronik adressiert alle drei Anforderungen durch Präzisionsfertigung, Materialauswahl und strenge Qualitätskontrolle.

Mehr über TPS Luftfahrt-Kabelbaugruppen erfahren →

2. ARINC-600-Steckverbinder: Der Standard für Rack-and-Panel-Avionik

ARINC 600 ist ein anerkannter Standard-Rack-and-Panel-Steckverbinder für Flugzeuganwendungen und löst bei vielen neuen Avionik-Designs den ARINC 404 ab. Er definiert rechteckige, mehrkontaktige Steckverbinder für Avionikgeräte, die leicht austauschbar und mit der Line-Replaceable-Unit(LRU)-Infrastruktur kompatibel sein müssen.

Die Hauptmerkmale von ARINC-600-Steckverbindern umfassen:

• Hohe Kontaktdichte: Bis zu 800 Kontaktpositionen der Größe 22 in einem einzigen Steckverbinder
• Geringere Einsteckkräfte: Reduzierte Einsteckkraft im Vergleich zu älteren Konstruktionen
• Gemischte Kontakttypen: Signal-, Strom-, Koaxial-, Twinax-, Quadrax- und LWL-Kontakte in einem Steckverbinder
• Frontseitig lösbares, schwimmendes Kodiersystem: Ermöglicht Blindstecken und Feldwartung
• Gekapselte und ungekapselte Ausführungen: Verfügbar in abgedichteten und nicht abgedichteten Varianten
• Weiter Temperaturbereich: -65°C bis +125°C, geeignet für extreme Luftfahrtumgebungen
• Hohe Haltbarkeit: Mindestens 500 Steckzyklen

Für ARINC-600-Kabelbaugruppen muss der Kabelbaum so ausgelegt sein, dass er mit diesen hochdichten Steckverbindern verbunden werden kann und gleichzeitig die Signalintegrität über das Backplane hinweg aufrechterhält. Der Service für electrical cable assembly von TPS umfasst die Präzisionskonfektionierung von ARINC-600-Steckverbindern mit kontrollierter Impedanzanpassung für Hochgeschwindigkeits-Datenleitungen und geeigneter Zugentlastung für vibrationsanfällige Umgebungen.

ARINC 600 geht über die Steckverbindergehäusedefinition hinaus – er standardisiert Steckverbindereinsatz-Layout und Montagemaße, was ihn von anderen Avionik-Standards unterscheidet. Diese Standardisierung bedeutet, dass nach ARINC-600-Spezifikationen ausgelegte Kabelbäume zwischen verschiedenen LRU-Herstellern interoperabel sind, was die Komplexität der Lieferkette für Systemintegratoren und Einkaufsteams reduziert.

Die Avionik-Backplane-Kabelbaum-Fähigkeit von TPS Elektronik umfasst die ARINC-600-Steckverbinder-Konfektionierung, Kabelbaumberstellung und vollständige elektrische Prüfung gemäß den Luftfahrtanforderungen.

3. Signalintegrität: Abgeschirmte verdrillte Paare und MIL-STD-1553B

Avionik-Datenbusse sind das Nervensystem moderner Flugzeuge. MIL-STD-1553B ist der dominierende Datenbus-Standard für militärische und zivile Luftfahrt und definiert ein 78Ω-Twinaxial-Kabel mit abgeschirmtem verdrilltem Paar mit spezifischen Impedanz-, Kapazitäts- und Abschirmungsanforderungen.

Die Bausteine der Avionik-Signalverdrahtungsqualität sind dreifach:

• Verdrillte Paare für minimale magnetische Feldinduktion – um 60 dB reduziert
• Abschirmung für minimale elektrische Felder – um 30 dB oder mehr reduziert
• Symmetrisches isoliertes Design für minimale gemeinsame Impedanz – um 40 dB reduziert

Für MIL-STD-1553B-Kabelbaugruppen muss das Kabel strenge elektrische Spezifikationen erfüllen: 78Ω charakteristische Impedanz, maximale Kapazität von 30 pF/ft (Ader zu Ader) und eine Spannungsfestigkeit von 1000 Vrms.

Der Service für electrical cable assembly von TPS für Avionikanwendungen umfasst:

• Präzisions-Twinax-Kabelkonfektionierung für MIL-STD-1553B-Datenbusverbindungen
• Kontrollierte Impedanzanpassung zur Aufrechterhaltung der Signalintegrität über den Kabelbaum
• 100% Durchgangsprüfung jedes Leiters in jeder Baugruppe
• Spannungsfestigkeitsprüfung gemäß den geltenden Normen
• Schirmkonfektionierung mit geeigneten Erdungsstrategien zur EMI/RFI-Unterdrückung

Für abgeschirmte verdrillte Paar-Avionikkabel muss der Schirm korrekt konfektioniert werden – typischerweise an beiden Enden an einer Flugzeugerde nahe dem Rack-Steckverbinder geerdet. Eine unsachgemäße Schirmkonfektionierung kann Erdschleifen erzeugen, die die Signalintegrität beeinträchtigen, weshalb Präzisionsfertigung und -prüfung unerlässlich sind.

Die Avionik-Rack-Verdrahtungsbaugruppe-Fähigkeit von TPS geht über MIL-STD-1553B hinaus und umfasst ARINC 429, Ethernet und andere Luftfahrt-Datenbus-Standards mit kundenspezifischen Kabelbaugruppen, die auf spezifische Impedanz-, Dämpfungs- und Übersprechanforderungen ausgelegt sind.

4. Gewichtsreduzierung: Materialien und Design für Aerospace-SWaP

In der Luft- und Raumfahrt kostet jedes Gramm, das gehoben wird, Treibstoff über die Lebensdauer des Flugzeugs. Ein Militärspezifikations-Kabelbaum sieht völlig anders aus als sein industrielles Pendant. Die Gewichtsreduzierung beginnt bei der Isolierung und zieht sich durch jeden Steckverbinder und Kontakt.

Isolationsmaterialien für Luftfahrt-Kabelbaugruppen priorisieren Leichtbau und Hochtemperaturbeständigkeit:

• PTFE (Polytetrafluorethylen) und ETFE (Tefzel) ersetzen schwerere PVC-Isolierungen und ermöglichen dünnere Wände und Betriebstemperaturen von 150–260°C
• PFA (Perfluoralkoxy) bietet Gewichtsvorteile unter typischen Luftfahrtbetriebsbedingungen
• Dünnwandkonstruktionen reduzieren das Gesamtgewicht des Kabelbaums bei gleichbleibender Spannungsfestigkeit

Leitermaterialien entwickeln sich weiter, um Gewicht zu reduzieren:

• Aluminiumlegierungsleiter werden zunehmend anstelle von Kupfer verwendet und bieten erhebliche Gewichtseinsparungen
• ARACON-Faser verbindet die Leitfähigkeit einer Metallbeschichtung (Nickel oder Silber) mit dem außergewöhnlich geringen Gewicht, der Festigkeit und Flexibilität von Kevlar-Fasern
• Metallbeschichtete Aramidfasern (MCAF) und andere fortschrittliche Materialien werden für Abschirmung und Kabelbaum-Umflechtung verwendet

Die Steckverbinderauswahl beeinflusst ebenfalls das Gewicht:

• Composite-Steckverbinder ersetzen schwere Edelstahl- oder Aluminiumgehäuse
• MIL-DTL-38999-Kreissteckverbinder in Composite-Ausführung bieten erhebliche Gewichtsreduzierung
• Hochdichte Kontakte (26, 28 oder 30 AWG) reduzieren den Aderquerschnitt und das Gesamtgewicht des Kabelbaums

Für leichte Luftfahrt-Kabelbäume arbeitet TPS mit Kunden zusammen, um die optimale Kombination aus Leiter-, Isolations- und Steckverbindermaterialien auszuwählen. Der Luftfahrt-Kabelbaugruppen-Service von TPS umfasst Materialauswahlberatung, Prototypenvalidierung und Serienfertigung mit vollständiger Materialrückverfolgbarkeit.

Die Composite-Luftfahrt-Kabelbaugruppe-Fähigkeit von TPS unterstützt sowohl Entwicklungs- als auch Produktionsprogramme mit Design-for-Manufacturing-Feedback zur Gewichtsoptimierung ohne Beeinträchtigung der Zuverlässigkeit.

5. AS9100-Qualität und regulatorische Konformität in der Luftfahrt

Luftfahrt-Kabelbaugruppen operieren in einem regulatorischen Umfeld, dem zivile Hersteller nie begegnen. AS9100 ist die Luftfahrterweiterung von ISO 9001 und fügt Konfigurationsmanagement für Revisionskontrolle und FOD-(Fremdkörper-)Handhabung hinzu. Sie ist eine Voraussetzung für jeden Lieferanten, der mit Fluggeräten arbeitet.

Die wichtigsten AS9100-Anforderungen an Kabelbaugruppen-Hersteller umfassen:

• Konfigurationsmanagement: Strenge Revisionskontrolle für jede Zeichnung und Baugruppe
• FOD-Kontrolle: Systematische Vermeidung von Fremdkörpern in Baugruppen
• Rückverfolgbarkeit: Vollständige Materialrückverfolgbarkeit von Rohmaterialien bis zu fertigen Baugruppen
• Lieferantenrisikobewertung: Robuste Bewertung und Steuerung von Lieferkettenrisiken
• Fälschungsschutz: Beschaffung nur von autorisierten Distributoren mit Konformitätszertifikaten, die auf jede Komponentencharge rückverfolgbar sind

Für Verteidigungsanwendungen gelten zusätzliche Compliance-Anforderungen:

• ITAR (International Traffic in Arms Regulations): Als „ITAR Restricted“ gekennzeichnete technische Daten dürfen nicht mit Nicht-US-Bürgern geteilt werden; Einrichtungen müssen bei der DDTC registriert sein
• DFARS 252.225-7014: Regelt die inländische Beschaffung und Vermeidung von Fälschungen
• IPC/WHMA-A-620 Class 3: Die höchste Verarbeitungsklasse für Kabel- und Kabelbaum-Baugruppen mit 100% Prüfung jeder Konfektionierung
• SAE AS50881: Anforderungen an die Installation und Verarbeitung von Luftfahrzeugverkabelungen

Die Luftfahrt-Kabelbaum-AS9100-Fähigkeit von TPS Elektronik umfasst die AS9100D-Zertifizierung, ITAR-Konformität und IPC/WHMA-A-620-Class-3-Verarbeitungsstandards. Jede Kabelbaugruppe wird nach der höchsten Zuverlässigkeitsklasse gebaut und geprüft, mit Dokumentationspaketen, die die FAA- und EASA-Zertifizierung unterstützen.

Für Weltraumtaugliche elektrische Baugruppen unterstützt TPS auch Ausgasungsanforderungen gemäß NASA-Spezifikationen und strahlungsgehärtete Materialauswahl.

Angebot für AS9100-konforme Luftfahrt-Kabelbaugruppe anfordern →

6. TPS-Fähigkeiten für electrical cable assembly in der Luftfahrt

Der Service für electrical cable assembly von TPS Elektronik für Luftfahrtanwendungen vereint Präzisionsfertigung, strenge Prüfung und vollständige regulatorische Konformität in einem einzigen integrierten Workflow.

Konstruktions- und Designunterstützung:

• DFM-(Design-for-Manufacturing-)Feedback während der Designphase
• Materialauswahlberatung für SWaP-Optimierung
• Impedanzkontrolliertes Design für Hochgeschwindigkeits-Datenbusanwendungen
• 3D-Kabelbaumführung und Formbrett-Entwicklung

Fertigungskapazitäten:

• Präzisionsschneiden, Abisolieren und Konfektionieren von Adern von 30 AWG bis 4/0 AWG
• Crimpen, Löten und Schneidklemm-Konfektionierungen
• Abgeschirmte verdrillte Paar- und Twinax-Kabelbaugruppen
• ARINC-600-Steckverbinder-Konfektionierung – Signal-, Strom-, Koaxial- und LWL-Kontakte
• Umspritzen, Zugentlastung und Umgebungsschutz
• Kabelbaumverschnürung, -bindung und Schutzschläuche

Prüfung und Qualitätssicherung:

• 100% Durchgangsprüfung auf jedem Leiter
• Spannungsfestigkeitsprüfung (DWV)
• Isolationswiderstandsprüfung
• Impedanz- und Einfügungsdämpfungsprüfung für Datenbuskabel
• Erstmusterprüfung (FAI) gemäß AS9100-Anforderungen
• PPAP (Production Part Approval Process) auf Anfrage verfügbar

Dokumentation und Konformität:

• AS9100D-Qualitätsmanagementsystem
• IPC/WHMA-A-620 Class 3-Verarbeitung
• ITAR-konforme Einrichtung
• Vollständige Materialrückverfolgbarkeit mit Konformitätszertifikaten
• Dokumentation zur Unterstützung der FAA/EASA-Zertifizierung

TPS unterstützt sowohl Prototypen- als auch Produktionsvolumina mit skalierbaren Fertigungskapazitäten für Avionik-Kabelbaumprogramme jeder Größe. Der Luftfahrt-Kabelbaugruppen-Service von TPS ist in die breiteren EMS-Fähigkeiten integriert – einschließlich Leiterplattenbestückung, Box-Build und Systemintegration – und reduziert so die Komplexität der Lieferkette für Systemintegratoren und Einkaufsteams.

Ihre RFQ für Luftfahrt-Kabelbaugruppe in 24–48 Stunden anfordern →
