Systemintegratoren, Schaltschrankbauer und Beschaffungsteams in der Bewegungssteuerung scheitern selten, weil ihnen ein Servoantrieb oder eine Motorspezifikation fehlt. Sie verlieren Zeit—und Positioniergenauigkeit—wenn Encoder-Feedback-Signale durch elektrisches Rauschen verfälscht werden, wenn Kabel in Dauerbiegeanwendungen der Energiekette versagen oder wenn Stecker-Pinouts zwischen Antrieb und Motor nicht übereinstimmen.
Die industrial automation cable assembly von TPS Elektronik sind darauf ausgelegt, dieses Risiko zu eliminieren: geschirmte verdrillte Encoderkabel, dauerbiegefeste Leistungskabel, Hybrid-Servokonfektionen und validierte Pinouts vom Prototyp bis zur Serienproduktion.
1. Was ist industrial automation cable assembly für Servomotor- und Encoder-Feedback?
Industrial automation cable assembly für Servomotor- und Encoder-Feedback ist der Prozess der Konfektionierung von Kabeln mit den korrekten Steckern, Schirmen und Zugentlastungen für die spezifische Antrieb-Motor-Kombination in einem Bewegungssteuerungssystem. Im Gegensatz zu universellen Elektrokabeln müssen Servo- und Encoderkabel gleichzeitig elektrische und mechanische Anforderungen erfüllen: Sie müssen sowohl Leistung als auch präzise Feedbacksignale ohne gegenseitige Störung übertragen und Millionen von Biegezyklen in der Energiekette überstehen.
Ein Servomotor erfordert zwei unterschiedliche Kabelverbindungen: ein Leistungskabel, das dreiphasigen Strom vom Servoantrieb zu den Motorwicklungen liefert, und ein Encoder-Feedback-Kabel, das Position, Geschwindigkeit und Kommutierungsdaten vom Encoder zum Antrieb zurückführt. In vielen modernen Installationen werden diese zu einem einzigen Hybridkabel kombiniert—aber die elektrischen Isolationsanforderungen zwischen Leistungs- und Signalleitern bleiben unverändert.
1.1 Warum Standardkabel in Servoanwendungen versagen
Ein Standard-Mehrleiterkabel—auch ein gutes—wird in einer Servobewegungsanwendung aus drei vorhersehbaren Gründen versagen:
- Rauscheinkopplung: Die PWM-Schaltung des Servoantriebs erzeugt hochfrequenten Strom auf den Leistungsleitern, der in die Encoder-Signalleiter einkoppelt, wenn diese nicht einzeln geschirmt sind. Diese Kopplung erzeugt Positionsfehler, Geschwindigkeitsripple und in schweren Fällen Antriebsfehler.
- Biegeermüdung: Dauerbiegeanwendungen erfordern Kabelkonstruktionen mit feinstdrähtigen Leitern, optimierten Schlaglängen und Mantelmaterialien, die Abrieb widerstehen. Standard-Festinstallationskabel versagen innerhalb Tausender Biegezyklen.
- Stecker-Nichtübereinstimmung: Servoantriebe und Motoren verschiedener Hersteller verwenden unterschiedliche Steckertypen und Pinouts. Ein Kabel, das mit dem falschen Pinout konfektioniert ist—oder ohne Verifikation—kann den Encoder oder Antrieb beim ersten Einschalten beschädigen.
Der getestete und dokumentierte Kabelkonfektionsservice von TPS adressiert alle drei Ausfallmodi durch Designüberprüfung, kontrollierte Montage und 100% elektrischen Test.
1.2 Die Kabelfamilien, aus denen ein Servobewegungssystem besteht
Ein typisches Servobewegungssystem verwendet diese Kabelkonfektionsfamilien:
- Servomotor-Leistungskabel: Dreiphasig plus Schutzleiter, dimensioniert für den Motorstrom, geschirmt zur Eindämmung der Antriebs-PWM-Emissionen.
- Encoder-Feedback-Kabel: Mehrere geschirmte verdrillte Paare für A/B/Z-Kanäle, Kommutierungssignale (U/V/W oder Hall) und Stromversorgung des Encoders.
- Hybrid-Servokabel: Ein einzelnes Kabel mit sowohl Leistungs- als auch Feedback-Leitern, mit Einzelschirmen und einem Gesamtschirm.
- Brem skabel: Zweileiterkabel für die Motorhaltebremse, oft in das Leistungs- oder Hybridkabel integriert.
- Thermoschutzkabel: Sensorleitungen für Motor-Übertemperaturschutz (PTC oder KTY).
2. Signalintegrität: Wie elektrisches Rauschen Encoder-Feedback und Positioniergenauigkeit verfälscht

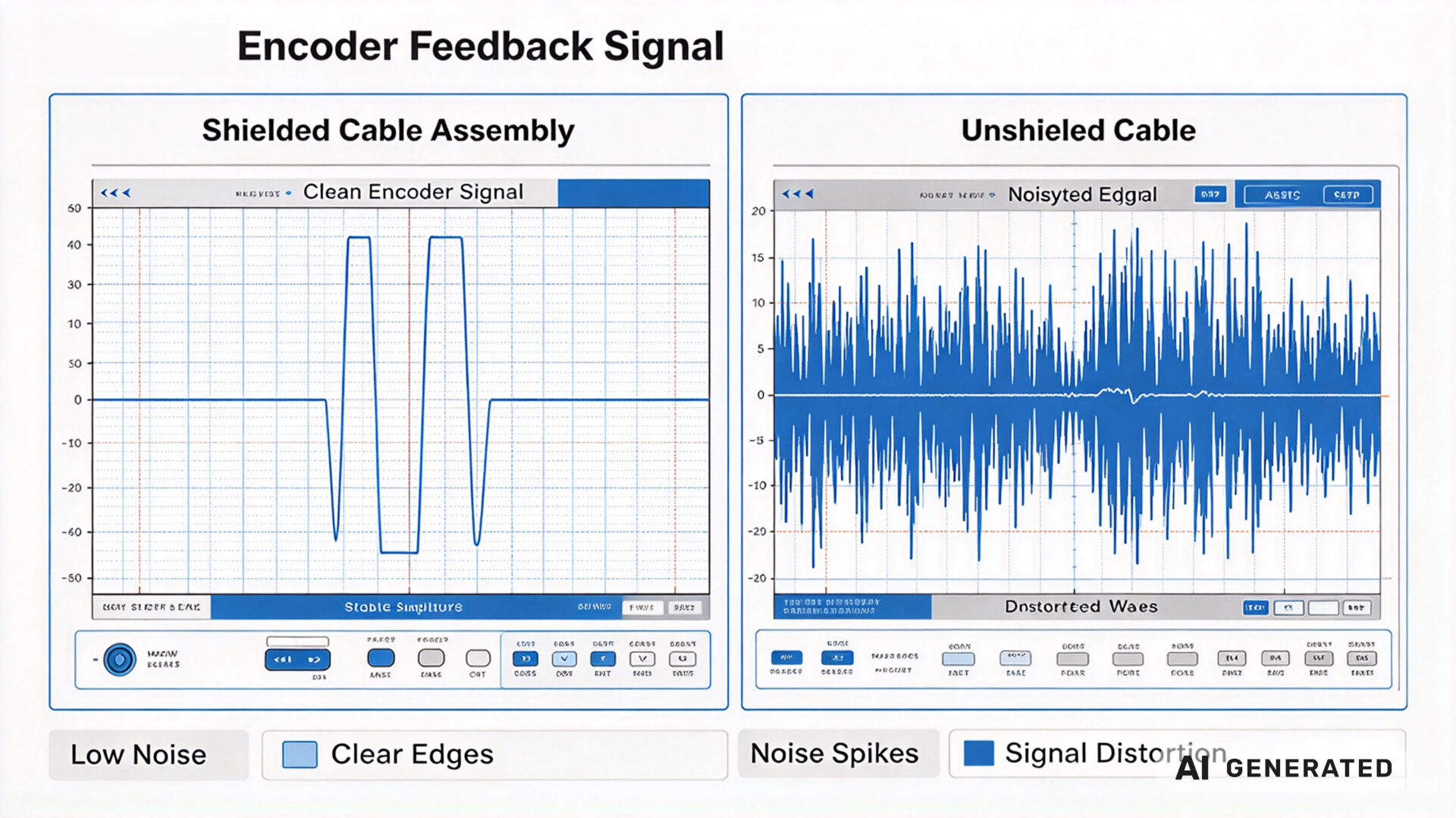

Die Positioniergenauigkeit einer Servoachse wird letztlich durch die Qualität des Encoder-Feedback-Signals begrenzt, das den Antrieb erreicht. Wenn das Feedbacksignal durch Rauschen verfälscht wird, erhält der Positionsregelkreis des Antriebs falsche Informationen—und die Achse wird pendeln, überschwingen oder die Position nicht halten.
2.1 Encoder-Feedback-Signaltypen und ihre Rauschempfindlichkeit
Die Rauschempfindlichkeit einer Encoder-Schnittstelle hängt vom Signaltyp ab:
- Inkremental TTL (RS-422): Differenzielle Rechtecksignale auf A/B/Z-Kanälen, typischerweise 5V-Logik. Differenzielle Signalübertragung bietet gute Gleichtakt-Rauschunterdrückung, aber die Signalintegrität hängt immer noch von der Schirmabschirmung und Paarabstimmung im Kabel ab.
- Sin/Cos (1 Vpp): Analoge sinusförmige Signale, die vom Antrieb interpoliert werden, um hohe Auflösung zu erhalten. Diese sind besonders rauschempfindlich, weil der Antrieb kleine Amplitudenunterschiede auflösen muss—Rauschen auf dem Signal überträgt sich direkt auf Positionsfehler.
- Serielle Protokolle (EnDat, BiSS, Hiperface DSL): Digitale bidirektionale Kommunikation über das Encoderkabel. Diese Protokolle haben integrierte Fehlererkennung, aber übermäßiges Rauschen verursacht Kommunikationsfehler und Antriebsabschaltung.
- Resolver: Analoge Sinus/Cosinus-Signale auf zwei Paaren, die präzise Amplituden- und Phasenanpassung erfordern. Resolver sind robuster als optische Encoder, erfordern aber dennoch geschirmte verdrillte Kabel.
Veröffentlichte Forschung von IEEE und industrieller Bewegungssteuerungsliteratur zeigt konsistent, dass Encoder-Signalverfälschung eine der Hauptursachen für Positionierungenauigkeit in Servosystemen ist—und dass in den meisten Fällen die Verfälschung in der Kabelkonfektion entsteht, nicht im Encoder selbst.
2.2 Schirmung, verdrillte Paare und Erdungsstrategien

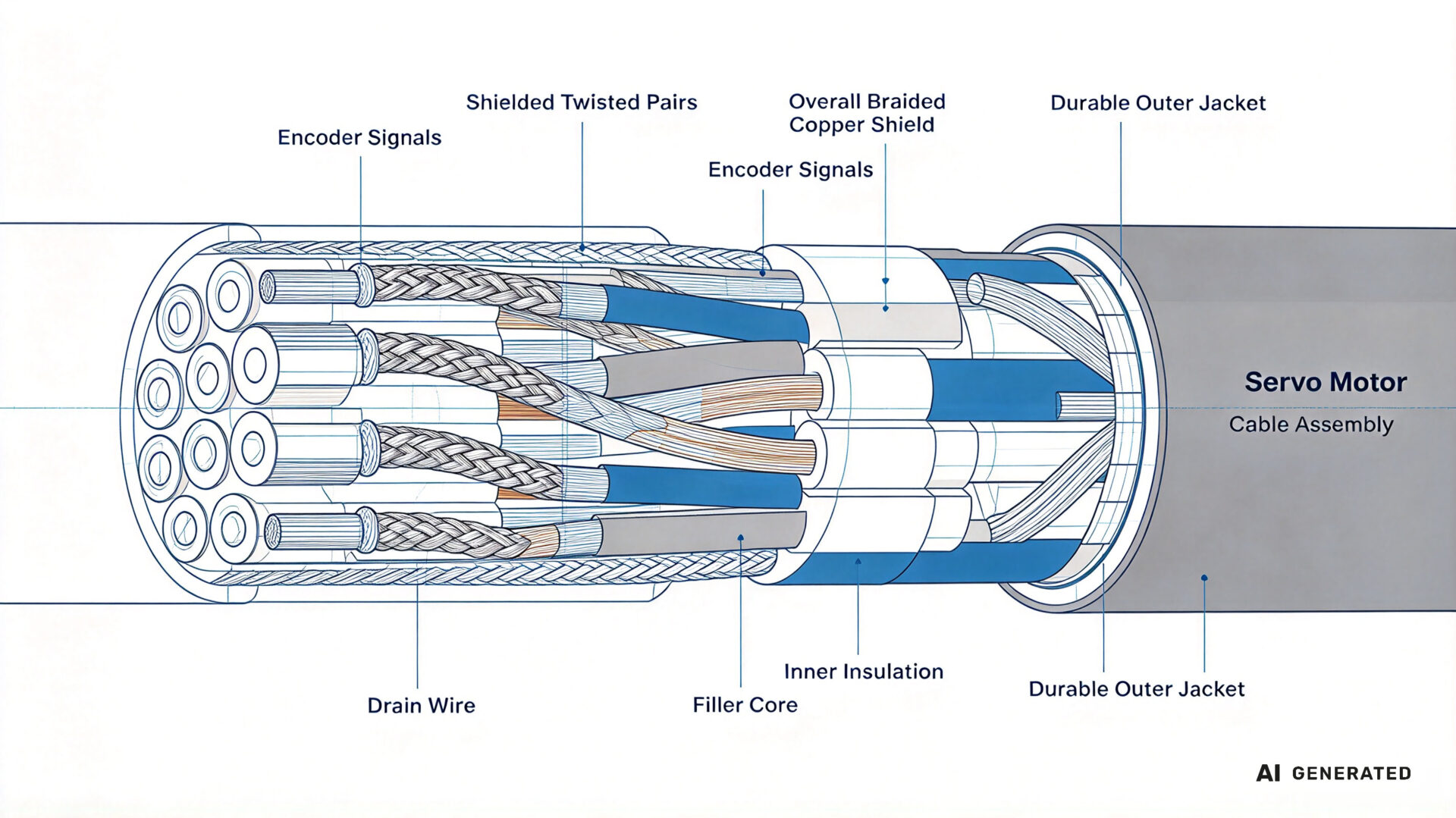

Effektive Schirmung für Encoderkabel erfordert Aufmerksamkeit auf drei separate Elemente:
- Einzelpaar-Schirmung: Jedes Signalpaar (A+/A−, B+/B−, Z+/Z−) ist einzeln mit Aluminiumfolie oder Kupfergeflecht geschirmt. Dies verhindert Übersprechen zwischen Kanälen und zwischen den Encodersignalen und der Encoder-Stromversorgung.
- Gesamtkabelschirm: Ein Gesamtgeflechtschirm umgibt alle Leiter und bietet Schutz gegen externe elektromagnetische Felder. Der Schirm muss an beiden Enden abgeschlossen werden—am Antriebsstecker und am Motorstecker—mit einer niederimpedanten Verbindung zum Steckergehäuse.
- Drain-Draht: Ein Drain-Draht bietet einen niederohmigen Pfad für den Schirmstrom zum Antrieb zurück. Der Drain-Draht muss am Steckergehäuse abgeschlossen werden, nicht an einem Signalstift.
Der häufigste Kabelkonfektionsfehler in Servosystemen ist unsachgemäße Schirmabschirmung: ein Schirm, der nur an einem Ende angeschlossen ist, oder an einen Signalstift statt an das Gehäuse angeschlossen ist, oder mit einem langen Pigtail abgeschlossen ist, das Induktivität einführt. Jeder dieser Fehler beeinträchtigt die Wirksamkeit des Schirms und ermöglicht Rauscheinkopplung in die Signalleiter.
Der Kabelkonfektionsservice von TPS verwendet gecrimpte Schirmabschlüsse am Steckergehäuse, verifiziert durch Kontinuitäts- und Impedanztests.
3. Mechanische Integrität: Biegelebensdauer, Biegeradius und Steckerhalterung

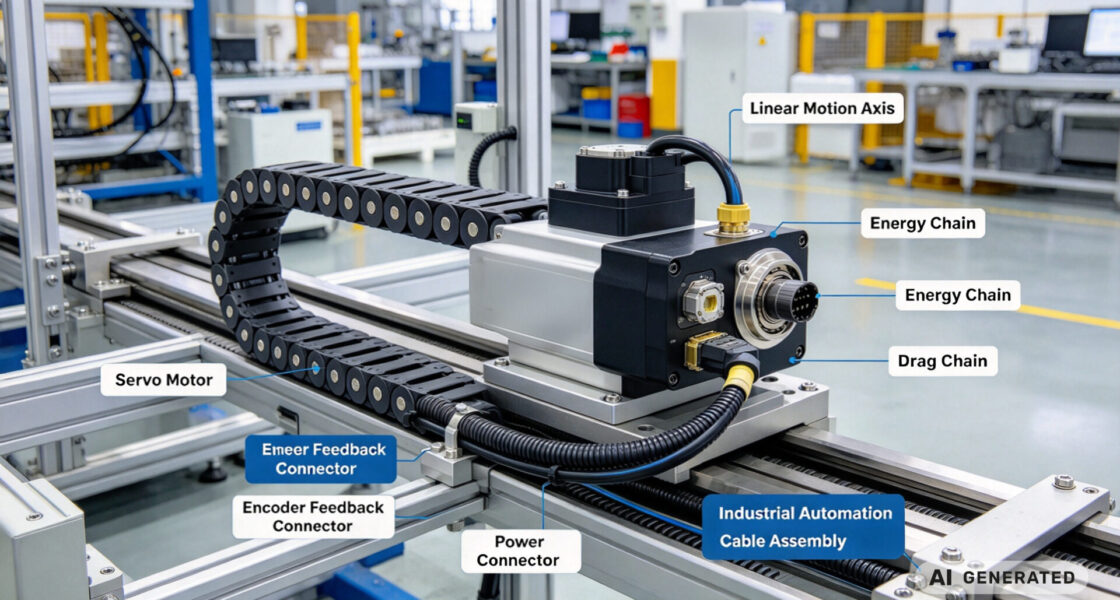

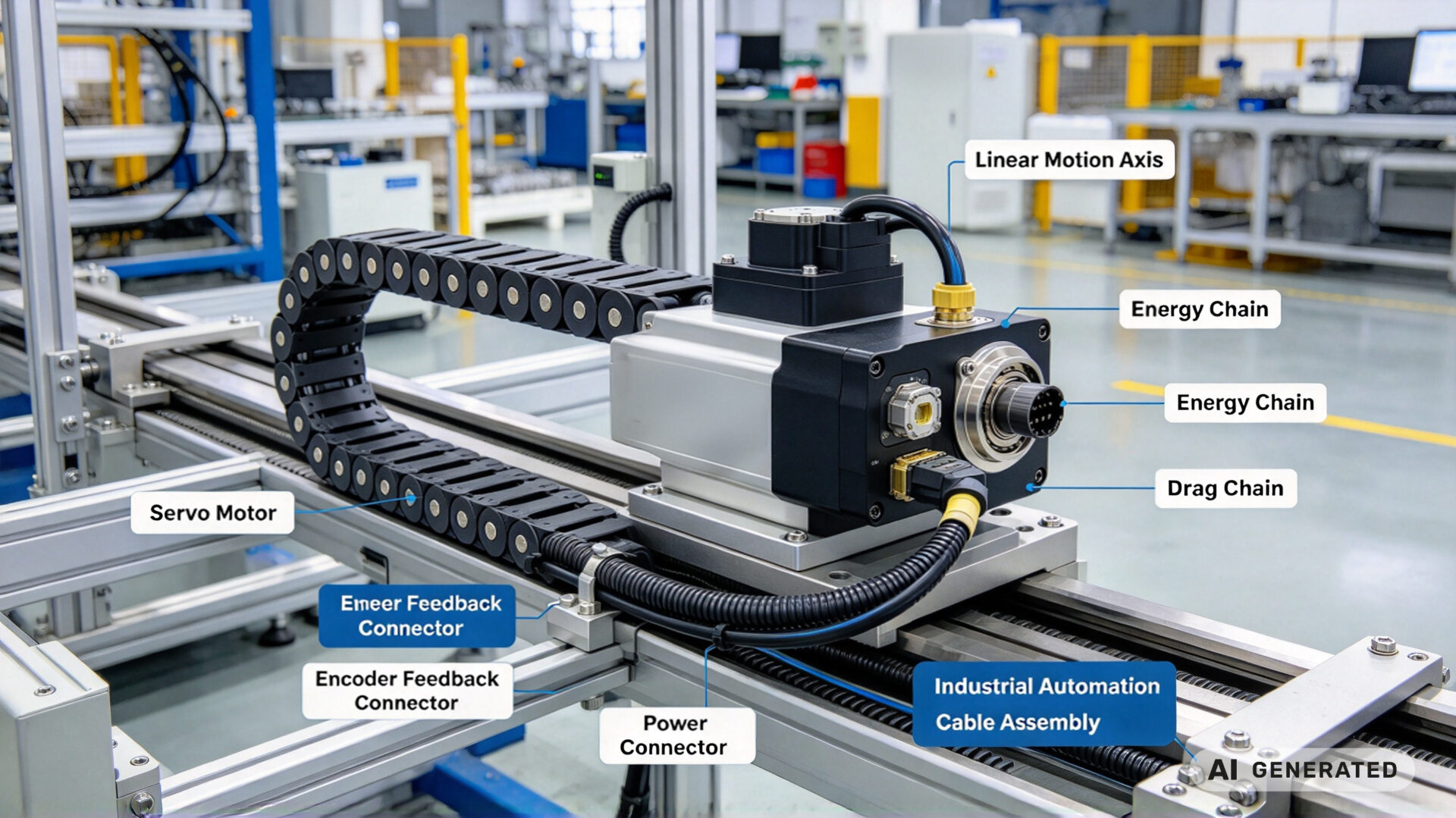

In Dauerbiegeanwendungen—Linearachsen, Roboterarme, Portalsysteme—durchläuft die Kabelkonfektion Millionen von Biegezyklen über ihre Lebensdauer. Ein Kabel, das nicht für diese Umgebung ausgelegt ist, wird vorzeitig versagen, und der Ausfall ist oft intermittierend: Das Kabel leitet, wenn die Achse in einer Position ist, und versagt, wenn sich die Achse in eine andere Position bewegt. Diese intermittierenden Fehler gehören zu den zeitaufwändigsten Problemen in einer Produktionsumgebung.
Die Auslegung für Dauerbiegung erfordert:
- Feinstdrähtige Leiter: Leiter aus vielen feinen Drähten (statt weniger grober) verteilen die Biegespannung und verlängern die Biegelebensdauer. Servokabel verwenden typischerweise Drahtdurchmesser von 0,10 mm oder feiner.
- Optimierte Schlaglänge: Die Verdrillungsrate der Leiter muss so gewählt werden, dass innere Spannung während der Biegung minimiert wird. Eine zu kurze Schlaglänge erhöht die Kabelsteifigkeit; eine zu lange Schlaglänge reduziert die Flexibilität.
- Energiekettentauglicher Mantel: Das Außenmantelmaterial muss Abrieb gegen die Energiekette und gegen benachbarte Kabel widerstehen. Polyurethan(PUR)-Mäntel sind Standard für Energiekett enanwendungen.
- Einhaltung des Mindestbiegeradius: Jedes Energiekabel hat einen spezifizierten Mindestbiegeradius. Das Verlegen des Kabels unterhalb dieses Radius—auch nur einmal während der Installation—reduziert die Biegelebensdauer.
Steckerhalterung ist die zweite mechanische Sorge. In Umgebungen mit hoher Vibration können Standard-Push-Pull-Stecker mit der Zeit locker werden und intermittierenden Signalverlust verursachen. Servoanwendungen verwenden typischerweise gewindeverriegelte oder Bajonett-Stecker (M23, M17, M12 oder herstellerspezifisch) mit positiven Verriegelungsmechanismen. Zugentlastung muss in die Kabelkonfektion integriert werden—das Steckergehäuse sollte die Kabelzugkraft tragen, nicht die einzelnen Kontakte.
4. TPS-Kabelkonfektionskapazitäten für Servo- und Encoderanwendungen
TPS Elektronik betreibt Kabelkonfektionskapazitäten, die speziell für Bewegungssteuerungsanwendungen konfiguriert und in seine EMS- und Elektronikmontagedienstleistungen integriert sind.
Servomotor-Leistungskabel
TPS konfektioniert Servo-Leistungskabel mit dem Leiterquerschnitt, der Schirmung und dem Steckertyp, die von der Antrieb-Motor-Kombination benötigt werden. Standardkonfigurationen umfassen:
- Dreiphasig plus PE-Leiter, 0,5 mm² bis 25 mm²
- Gesamt-Kupfergeflechtschirm mit ≥85% Abdeckung
- PUR-Mantel für Energiekett enanwendungen oder PVC für Festinstallation
- Steckeroptionen: M23, M17, M12, Han oder herstellerspezifisch (Lenze, Siemens, Beckhoff, Rockwell)
- 100% elektrischer Test: Durchgang, Phasenfolge, Isolationswiderstand, Hochspannungstest
TPS produziert auch verwandte Kabelkonfektionen für die industrielle Automatisierung, einschließlich BNC-Steckerkonfektionen für Test und Messung, SMA-Steckerkonfektionen für HF-Anwendungen und Glasfaserkabelbaugruppen für Hochbandbreitenkommunikation. Der Glasfaserkabelkonfektionsleitfaden dokumentiert die LC-, SC- und ST-Steckeroptionen.
5. RFQ-Checkliste für Servokabelkonfektion
Um Angebotserstellung und Bewertung für industrial automation cable assembly zu beschleunigen, geben Sie die folgenden Informationen an:
- Anwendungstyp: Servomotor-Leistung, Encoder-Feedback, Hybrid oder kompletter Kabelsatz
- Antriebs- und Motormodelle: Hersteller und Modellnummer für beide Kabelenden
- Steckertypen: Steckerfamilie (M23, M12, D-Sub usw.) und Geschlecht an jedem Ende
- Kabellänge und Verlegung: Erforderliche Länge, Energiekette oder Festinstallation, Mindestbiegeradius falls zutreffend
- Elektrische Anforderungen: Leiterquerschnitt, Spannungsbewertung, Schirmabdeckung, Signaltyp für Feedback
- Umgebungsanforderungen: Betriebstemperatur, Chemikalienexposition, Biegezyklus-Lebensdauerziel
- Menge: Prototypenmenge, Serienproduktionsvolumen und Lieferplan
- Dokumentationsbedarf: Pinout-Zeichnung, Testbericht, Materialzertifikate
Die Angabe dieser Details reduziert Klärungszyklen während der Bewertung. Das Engineering-Team von TPS kann Steckerauswahl, Pinout-Verifikation und Kabelkonstruktionsdesign als Teil des RFQ-Prozesses unterstützen.
