Für Systemintegratoren, Schaltschrankbauer und Elektroingenieure in der industriellen Temperaturmesstechnik ist das Kabel, das einen RTD- oder Thermoelement-Sensor mit dem Steuerungssystem verbindet, keine passive Komponente – es ist ein aktiver Teil der Messkette. Ein schlecht gewähltes oder unsachgemäß konfektioniertes Kabel kann Fehler verursachen, die die Prozesssteuerung, Produktqualität und Sicherheit beeinträchtigen.

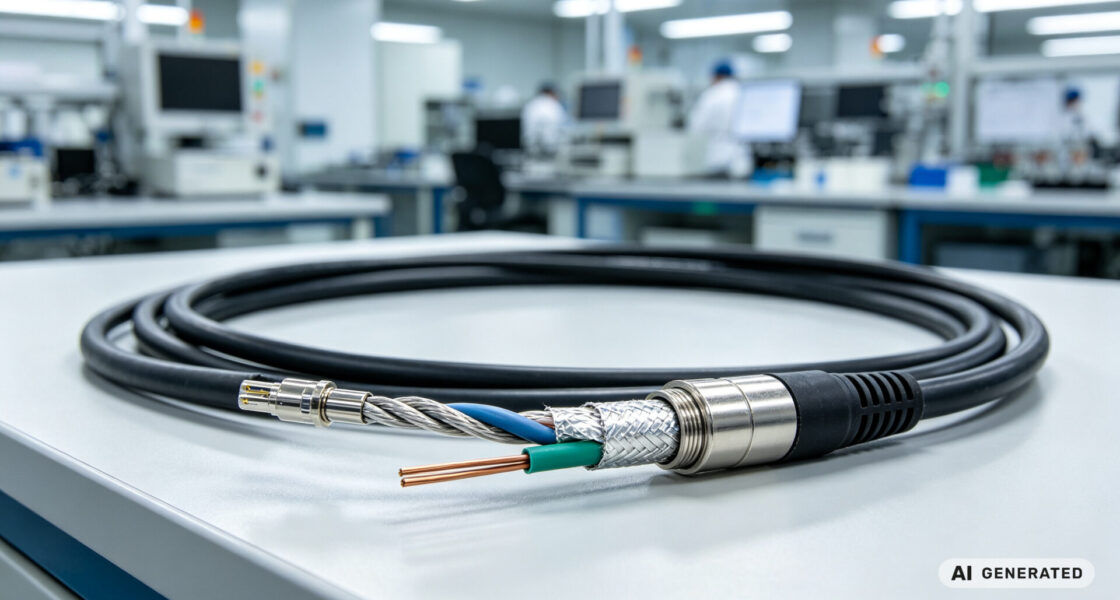

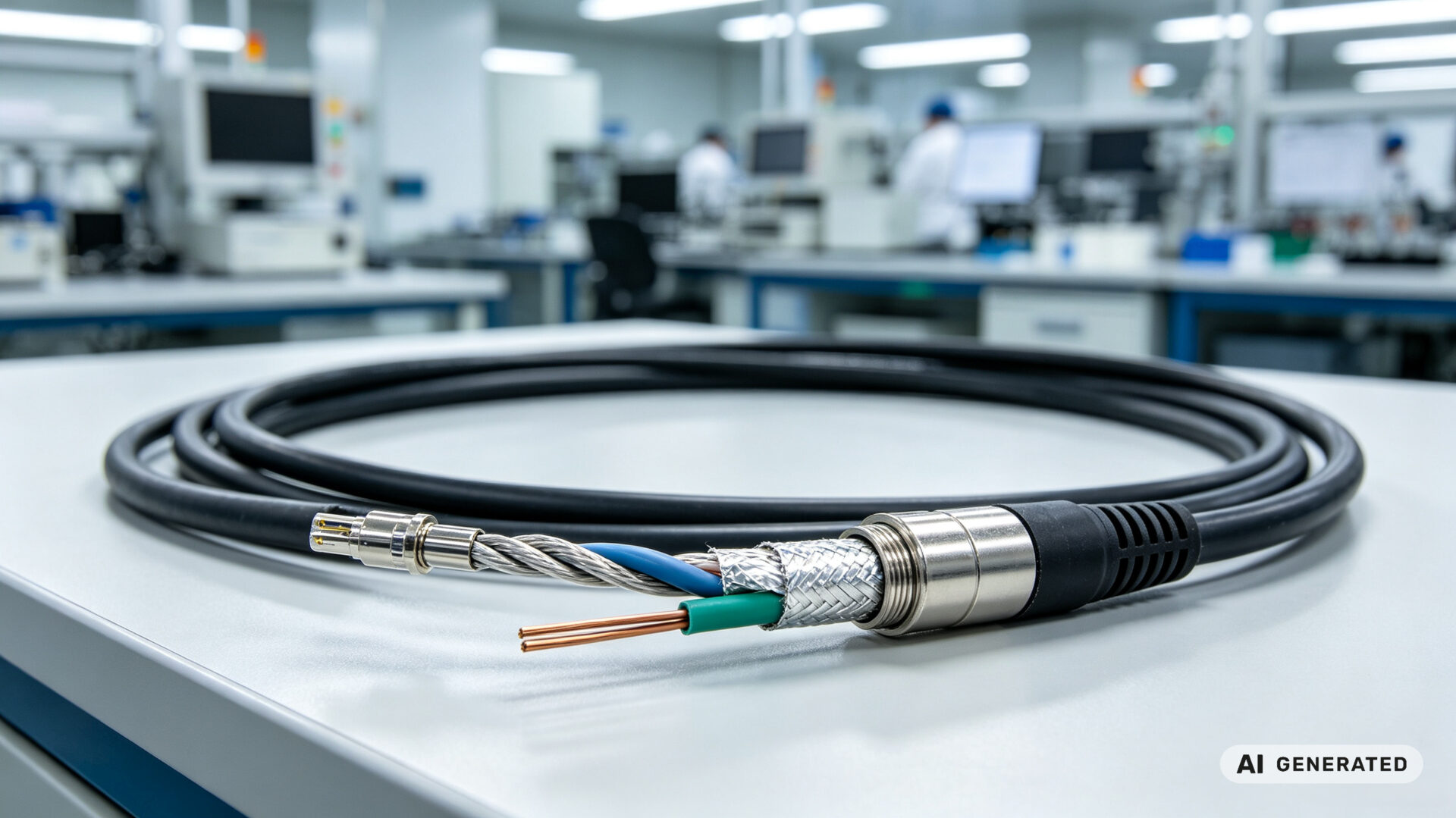

Der sensor cable assembly von TPS Elektronik liefert abgeschirmte, präzisionskonfektionierte Kabel für RTD- und Thermoelement-Temperatursensoren – entwickelt zur Erhaltung der Signalintegrität in elektrisch verrauschten Industrieumgebungen, mit dokumentierter Qualität und vollständiger Rückverfolgbarkeit vom Prototyp bis zur Serie.
1. Die Herausforderung der Temperaturmessung: Rauschen, Entfernung und Genauigkeit
Industrielle Temperatursensoren – RTDs (Widerstandsthermometer) und Thermoelemente – erzeugen relativ schwache elektrische Signale, die sehr anfällig für elektromagnetische Störungen (EMV) durch benachbarte Anlagen sind. Ein 100-Ω-Pt-RTD hat bei 0 °C einen Temperaturkoeffizienten von nur 0,385 Ω/°C, was bedeutet, dass jeder nicht kompensierte 0,385 Ω Schleifenwiderstand direkt einem 1 °C Messfehler entspricht. Thermoelemente erzeugen Millivolt-Signale, die noch anfälliger für Störeinkopplungen sind.
In modernen Fabrikautomationsumgebungen sind die Quellen elektrischer Störungen allgegenwärtig: Frequenzumrichter, Motorschutzschalter, Schütze, Schweißgeräte und Funksender erzeugen alle elektromagnetische Felder, die in ungeschirmte Sensorkabel einkoppeln können. Eine ungeschirmte RTD-Leitung kann als Antenne wirken und hochfrequente Störungen in das Messsignal einkoppeln.
Für Systemintegratoren und Elektroingenieure wird die Herausforderung durch die Kabellänge noch verstärkt. Sensoren befinden sich oft Hunderte von Metern vom Schaltschrank oder der SPS entfernt, und lange Kabelstrecken bieten mehr Möglichkeiten für Störeinkopplungen und Signalverschlechterung.
Die Lösung liegt in einer Kombination von Faktoren: abgeschirmte Kabelkonstruktion, verdrillte Paar-Geometrie, korrekte Erdungspraktiken, geeignete Leiterkonfiguration und Präzisionskonfektionierung. Der sensor cable assembly von TPS Elektronik adressiert jeden dieser Faktoren und liefert Kabel, die die Signalintegrität vom Sensor bis zur Steuerung erhalten.
2. Abschirmung: Das schwache Signal vor elektrischen Störungen schützen
Die Abschirmung ist die erste Verteidigungslinie gegen elektrische Störungen in Sensorkabeln. Ein Schirm – typischerweise eine Folie, ein geflochtenes Kupfergeflecht oder beides – umgibt die Signalleiter und fängt elektromagnetische Felder ab, bevor sie in das Sensorsignal einkoppeln können.
Für RTD- und Thermoelement-Anwendungen gibt es mehrere Abschirmungsoptionen:
- Folienschirm mit Ableitungsdraht: Eine Aluminium/Polyester-Folie, die um die Leiter gewickelt ist, mit einem blanken Kupfer-Ableitungsdraht in Kontakt mit der Folie. Der Folienschirm bietet 100% Abdeckung und ist wirksam gegen elektrostatische Felder.
- Geflochtener Kupferschirm: Ein gewebtes Netz aus verzinnten Kupferdrähten bietet hervorragende niederohmige Abschirmung und mechanische Haltbarkeit. Geflochtene Schirme bieten 85–95% Abdeckung und sind wirksam gegen sowohl elektrostatische als auch elektromagnetische Felder.
- Kombinierter Folien- und Geflechteschirm: Für die anspruchsvollsten Umgebungen bietet ein Folienschirm mit darüber liegendem Geflechteschirm überlegenen Schutz gegen sowohl niederfrequente als auch hochfrequente Störungen.
Industrienormen wie IEC 60584-3 decken Verlängerungs- und Ausgleichsleitungen für Thermoelemente ab, einschließlich Abschirmungsanforderungen. Obwohl IEC 60751 für RTDs keine Abschirmung explizit vorschreibt, können die Genauigkeitsanforderungen der Norm in elektrisch verrauschten Umgebungen nur mit ordnungsgemäßen Abschirmungspraktiken eingehalten werden. Führende Automationshersteller wie Allen‑Bradley, Honeywell, Siemens und Omega Engineering empfehlen alle abgeschirmte verdrillte Paar-Kabel für RTD-Verbindungen.
Für abgeschirmte Sensorkabel bietet TPS Elektronik Kabel mit Folienschirm, Geflechteschirm oder kombinierter Abschirmung – ausgewählt basierend auf der spezifischen elektromagnetischen Umgebung und der Empfindlichkeit der Messung.
3. Verdrillte Paare: Magnetische Einkopplung reduzieren
Das Verdrillen der Signalleiter ist eine einfache, aber hochwirksame Technik zur Reduzierung der magnetischen Einkopplung. Wenn zwei Drähte verdrillt werden, wird die Schleifenfläche zwischen ihnen minimiert, und jedes magnetische Feld, das in eine Verdrillung einkoppelt, wird durch die entgegengesetzte Kopplung in der benachbarten Verdrillung aufgehoben.
Für RTD- und Thermoelement-Anwendungen ist abgeschirmtes verdrilltes Paar-Kabel der Industriestandard. Das verdrillte Paar bietet Unterdrückung von Magnetfeldern, während der Schirm Schutz gegen elektrische Felder bietet. Zusammen bilden sie eine robuste Verteidigung gegen die häufigsten Quellen industrieller EMV-Störungen.
Die Vorteile der verdrillten Paar-Konstruktion für Sensorkabel umfassen:
- Bis zu 60 dB Reduzierung der magnetischen Feldinduktion: Verdrillte Paare reduzieren die Aufnahme von Magnetfeldern von benachbarten Leitern und Anlagen erheblich
- Gleichtakt-Störunterdrückung: Jedes Rauschen, das gleichmäßig in beide Leiter einkoppelt, erscheint als Gleichtaktsignal, das vom Differenzeingang des Messgeräts unterdrückt werden kann
- Konsistente Impedanz: Verdrillte Paare bieten eine definierte, konsistente Impedanz, die die Signalintegrität über lange Kabelstrecken erhält
Für Thermoelement-Anwendungen muss verdrillte Thermoelement-Verlängerungsleitung verwendet werden, um die Genauigkeit des Thermoelements über die Entfernung zu erhalten. Die Verlängerungsleitung muss aus dem gleichen Thermoelement-Legierungstyp wie der Sensor bestehen (z. B. KX für Typ-K-Thermoelemente), um zusätzliche Thermospannungen zu vermeiden.
4. Erdung der Abschirmung: Einpunkt oder mehr?
Während die Abschirmung vor elektrischen Feldern schützt, kann eine unsachgemäße Schirmerdung mehr Rauschen einbringen, als sie entfernt – durch Erdschleifen, die 50/60-Hz-Netzfrequenzstörungen auf die Signalleiter einbringen.
Die Standardpraxis für RTD- und Thermoelement-Schaltungen besteht darin, den Schirm nur an einem Ende zu erden – typischerweise am Schaltschrank, der SPS oder dem Messgerät – und ihn am Sensor-Ende frei schwebend zu lassen. Diese Einpunkterdung verhindert Erdschleifen und bietet dennoch wirksame Abschirmung.
Wichtige Erdungsrichtlinien für Sensor-Kabelbaugruppen:
- Den Schirm niederohmig anlegen, wobei er das Kabel am Eintrittspunkt in den Schaltschrank 360° umschließt
- Den Schirm leitend erden am Eintrittspunkt in den Schaltschrank oder am Klemmenanschlusspunkt
- Ungeschirmte Kabellängen von mehr als 50 cm vermeiden
- Bei geerdeten Sensoren: den Schirm am Sensor-Ende erden
- Bei ungeerdeten Sensoren: den Schirm am Messumformer-Ende erden
Der Schirm sollte mit einer 360°-niederohmigen Verbindung zur Massebezugsebene abgeschlossen werden – eine sogenannte „Pigtail“-Verbindung ist für die hochfrequente Störunterdrückung nicht ausreichend. Der sensor cable assembly von TPS Elektronik umfasst geeignete Schirmkonfektionierungsoptionen mit Ableitungsdrähten, die für die Einpunkterdung gemäß Kundenspezifikation konfiguriert sind.
5. Leiterkonfiguration: 2-Leiter-, 3-Leiter- und 4-Leiter-RTD-Anschlüsse
RTD-Sensoren können in 2-Leiter-, 3-Leiter- oder 4-Leiter-Konfigurationen angeschlossen werden, und die Wahl hat direkte Auswirkungen auf die Messgenauigkeit.
2-Leiter-Konfiguration: Die einfachste Konfiguration verwendet zwei Leiter, um den RTD mit dem Messgerät zu verbinden. Der Leitungswiderstand addiert sich jedoch direkt zum RTD-Widerstand und erzeugt einen Fehler, der mit der Kabellänge zunimmt. Bei einem 100-Ω-Pt-RTD entspricht jeder 0,385 Ω Leitungswiderstand einem Fehler von 1 °C. 2-Leiter-Anschlüsse werden für Präzisionsanwendungen generell nicht empfohlen.
3-Leiter-Konfiguration: Die 3-Leiter-Konfiguration ist der Industriestandard für die meisten RTD-Anwendungen. Sie verwendet drei Leiter: zwei für den Strompfad und einen für die Spannungsmessung. Durch die Messung des Spannungsabfalls über einem stromführenden Leiter und der Annahme, dass der andere identisch ist, kann das Gerät den Leitungswiderstand kompensieren. Eine 3-Leiter-Konfiguration bietet eine Genauigkeit nahe einer 4-Leiter-Konfiguration und wird häufig in industriellen Temperaturmessumformern von Herstellern wie Endress+Hauser verwendet.
4-Leiter-Konfiguration: Die 4-Leiter-Konfiguration bietet die höchste Messgenauigkeit, da sie die Auswirkungen des Leitungswiderstands vollständig eliminiert. Zwei Leiter führen den Erregerstrom, und zwei separate Leiter erfassen die Spannung am RTD. Da die spannungsmessenden Leiter vernachlässigbaren Strom führen, beeinflusst ihr Widerstand die Messung nicht. 4-Leiter-Anschlüsse werden typischerweise in Labor- und Hochpräzisionsanwendungen verwendet.
Für RTD-Thermoelement-Kabelbaugruppen bietet TPS Elektronik Kabelbaugruppen für 2-Leiter-, 3-Leiter- oder 4-Leiter-Betrieb – mit der entsprechenden Leiterzahl, Farbcodierung und Konfektionierung passend zum Messgerät des Kunden.
6. Materialauswahl: Isolierung, Mantel und Temperaturfestigkeit
Die in einer sensor cable assembly verwendeten Materialien müssen der Anwendungsumgebung entsprechen. Temperaturextreme, chemische Einflüsse, mechanische Beanspruchung und UV-Exposition beeinflussen alle die Wahl der Isolations- und Mantelmaterialien.
Isolationsmaterialien:
- PFA (Perfluoralkoxy): Hervorragende Hochtemperaturbeständigkeit (bis 260 °C), chemische Beständigkeit und niedrige Dielektrizitätskonstante. Geeignet für anspruchsvolle Industrie- und Laboranwendungen.
- PTFE (Polytetrafluorethylen): Überlegene Temperaturbeständigkeit (bis 260 °C) und chemische Trägheit, aber teurer und weniger flexibel als PFA.
- PVC (Polyvinylchlorid): Kostengünstig für allgemeine Anwendungen bis 105 °C, mit guter Flexibilität und Abriebfestigkeit.
- LSZH (Low Smoke Zero Halogen): Erforderlich für Anwendungen, bei denen Rauchentwicklung und giftige Gase eine Rolle spielen, wie in geschlossenen Räumen.
Mantelmaterialien:
- Polyurethan (PUR): Hervorragende Abriebfestigkeit und Flexibilität, geeignet für bewegte Kabelanwendungen
- PVC: Universalmantel mit guter Haltbarkeit und Kosteneffizienz
- PFA/PTFE: Hochtemperatur- und chemikalienbeständige Mäntel für anspruchsvolle Umgebungen
- Edelstahl-Umflechtung: Für mechanischen Schutz bei hohem Abrieb oder hohen Temperaturen
Temperaturfestigkeit: Der Temperaturbereich des Kabels muss der Anwendung entsprechen. IEC 60584-3 definiert Temperaturbereiche für Thermoelement-Verlängerungskabel, typischerweise von -25 °C bis +200 °C. Der nutzbare Bereich kann jedoch durch das Isolationsmaterial eingeschränkt sein.
TPS Elektronik bietet sensor cable assembly mit einer Reihe von Isolations- und Mantelmaterialien, die auf die Anwendungsanforderungen abgestimmt sind – von Universal-PVC bis hin zu hochtemperaturbeständigem PFA und mechanisch robusten Edelstahl-Umflechtungen.
7. TPS-Fähigkeiten für Sensor-Kabelbaugruppen
Der Sensor-Kabelbaugruppen-Service von TPS Elektronik für RTD- und Thermoelement-Temperatursensoren kombiniert Präzisionsfertigung, Engineering-Unterstützung und umfassende Qualitätssicherung in einem einzigen integrierten Workflow.
Fertigungskapazitäten:
- Präzisionsschneiden und Abisolieren: Automatisiertes Schneiden und Abisolieren von abgeschirmten, verdrillten Paar-Sensorkabeln auf exakte Längen
- Crimpen und Löten: Kontrollierte Crimp- und Lötprozesse für zuverlässige elektrische Verbindungen zu Sensorsteckern und Klemmen
- Schirmkonfektionierung: Ordnungsgemäße Schirmkonfektionierung mit Ableitungsdrähten für Einpunkterdung
- Sensor-spezifische Konfigurationen: 2-Leiter-, 3-Leiter- und 4-Leiter-RTD-Verbindungen; Thermoelement-Verlängerungskabel mit passenden Legierungstypen (KX, JX, TX, EX, NX)
- Steckverbinderoptionen: M12, Lemo, Thermoelement-Kompensationsstecker und kundenspezifische Steckverbinder
- Beschriftung und Kennzeichnung: Klare Beschriftung für Installationsklarheit und Rückverfolgbarkeit
Engineering-Unterstützung:
- DFM-Feedback: Designoptimierung für Herstellbarkeit und Zuverlässigkeit
- Kabel- und Steckverbinderauswahl: Beratung basierend auf Temperaturbereich, chemischer Exposition und mechanischen Anforderungen
- Farbcode-Konformität: IEC-60584-3- und ANSI-MC96.1-Farbcodierung für Thermoelement-Verlängerungskabel
- Längenoptimierung: Abwägung zwischen Signalintegrität und mechanischen Randbedingungen
Qualität und Prüfung:
- 100% Durchgangsprüfung: Jeder Leiter in jeder Baugruppe wird auf Durchgang und korrekte Pinbelegung geprüft
- Prüfung der Schirmwirksamkeit: Visuelle und elektrische Prüfung der Schirmkonfektionierungsintegrität
- Isolationswiderstandsprüfung: Prüfung der Isolationsintegrität gemäß den geltenden Normen
- Erstmusterprüfung (FAI): Umfassende Maßberichte für das erste Teil jeder Produktionscharge
- Dokumentation: Materialzertifikate, Prüfberichte und Rückverfolgbarkeitsdokumentation
Der Sensor-Kabelbaugruppen-Service von TPS Elektronik ist Teil eines übergeordneten EMS-Workflows, der Kabelkonfektion mit Leiterplattenbestückung und Systemintegration verbindet – was die Komplexität der Lieferkette für Systemintegratoren und Einkaufsteams reduziert.
