Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams in der Batteriespeicherbranche ist die Blechfertigung nicht nur eine Frage der Gehäusegestaltung – sie ist entscheidend für die strukturelle Integrität unter mehrtonnigen Lasten und die Eindämmung von thermischen Durchgeh-Ereignissen, die zu katastrophalen Bränden eskalieren könnten. Die mechanische Struktur eines BESS-Containers muss Hunderte von Kilogramm an Lithium-Ionen-Batteriemodulen tragen und gleichzeitig strenge Feuerwiderstandsanforderungen erfüllen.
Der custom sheet metal fabrication services von TPS Elektronik für BESS-Container-Innengestelle und Stromschienen-Gehäuse wurde entwickelt, um genau diese Herausforderungen zu meistern: hochfester Stahl für hohe Tragfähigkeit, feuerbeständige Gehäusekonstruktion gemäß UL 9540 und NFPA 855 sowie Präzisionsfertigung für Maßgenauigkeit – vom Prototyp bis zur Serienproduktion.
1. Die BESS-Herausforderung: Last-, Brand- und Umgebungsanforderungen
Batteriespeichersysteme (BESS) sind das Rückgrat der globalen Energiewende. BESS-Anlagen im Versorgungsmaßstab können eine Speicherkapazität von über 100 MWh erreichen, wobei containerisierte Systeme Tausende von Lithium-Ionen-Batteriemodulen auf einer einzigen Grundfläche beherbergen. Jedes Modul wiegt zwischen 30 und 60 kg, und ein voll bestückter 40-Fuß-Container kann über 60 Tonnen Batterien tragen.
Für Systemintegratoren und Elektroingenieure stellt die mechanische Konstruktion eines BESS-Containers drei miteinander verbundene Herausforderungen dar:
- Hohe Tragfähigkeit: Batteriegestelle müssen das statische Gewicht der Batteriemodule tragen und gleichzeitig die strukturelle Integrität unter seismischen und Transportlasten aufrechterhalten
- Feuerbeständigkeit: Gehäuse müssen thermische Durchgeh-Ereignisse eindämmen und eine Brandausbreitung zwischen Batteriemodulen, Abteilen und benachbarten Containern verhindern
- Umgebungsbeständigkeit: BESS-Installationen im Freien erfordern korrosionsbeständige Materialien und IP-Schutz gegen Feuchtigkeit, Staub und extreme Temperaturen
Das Batteriegestell ist das primäre Strukturelement – ein mehrstufiger Stahlrahmen, der Batteriemodule in vertikaler Anordnung trägt. Jede Ebene muss stabile, ebene Montageflächen bieten und gleichzeitig Zugang für Kabelverlegung, Wärmemanagement und Wartung ermöglichen. Das Gestelldesign muss auch die thermische Ausdehnung der Batteriemodule während Lade- und Entladezyklen berücksichtigen.
Der custom sheet metal fabrication services von TPS Elektronik adressiert diese Herausforderungen durch hochfesten Stahl, Präzisionsschweißen und modulares Design, das vom Prototyp bis zur Serienfertigung skaliert werden kann.
2. Batteriegestelle: Hohe Tragfähigkeit und modulares Design
Batteriegestelle sind das Rückgrat jedes BESS-Containers. Sie müssen das statische Gewicht der Batteriemodule tragen und gleichzeitig die dynamischen Lasten von seismischen Ereignissen und Transport aufnehmen. Die typische Hochleistungs-Batteriegestell-Blech-Konstruktion verwendet 12- bis 16-Gauge-Stahl mit geschweißten Rahmen, die die Lasten auf den Containerboden verteilen. Jede Gestellebene muss stabile, ebene Montageflächen bieten – typischerweise innerhalb von ±1 mm Planheit – um eine ordnungsgemäße Ausrichtung und Verbindung der Batteriemodule zu gewährleisten.
Für die modulare Batteriegestell-Blechfertigung muss das Design folgendes berücksichtigen:
- Einstellbare Ebenenabstände: Unterschiedliche Batteriemodulhöhen erfordern flexible Gestellkonfigurationen
- Kabelmanagement-Kanäle: Strom- und Signalkabel müssen ohne Beeinträchtigung der Modulinstallation verlegt werden
- Integration des Wärmemanagements: Luftströmungswege für Kühlung und Heizung müssen erhalten bleiben
- Seismische Sicherungen: Gestelle müssen unter seismischen Lasten gemäß den geltenden Bauvorschriften stabil bleiben
Die custom sheet metal fabrication services von TPS umfassen präzises Laserschneiden, CNC-Abkantbiegen und robotergestütztes Schweißen – was komplexe Gestellgeometrien mit engen Maßtoleranzen ermöglicht. Die Integration der Blechfertigung in die übergeordneten EMS-Fähigkeiten stellt sicher, dass mechanische Strukturen in Koordination mit den elektrischen Integrationsanforderungen ausgelegt werden, einschließlich Erdungspfaden, Kabeleinführungen und Steckverbinderzugang.
3. Stromschienen-Gehäuse: Feuerbeständigkeit und elektrische Sicherheit
DC-Stromschienen sind das elektrische Rückgrat eines BESS-Containers und führen Hunderte oder Tausende von Ampere Gleichstrom zwischen den Batteriegestellen und dem Stromumwandlungssystem. Das Stromschienen-Gehäuse muss diese hochstromführenden Leiter vor physikalischer Beschädigung, Feuchtigkeitseintritt und versehentlicher Berührung schützen – und gleichzeitig elektrische Störungen eindämmen, die zu Lichtbögen oder Bränden führen könnten.
Für die Blechfertigung von Stromschienen-Gehäusen sind die Anforderungen anspruchsvoll:
- Feuerbeständige Konstruktion: Gehäuse müssen die Brandausbreitung gemäß UL 9540 und NFPA 855 verhindern
- Elektrische Kriech- und Luftstrecken: Ausreichender Abstand zwischen Leitern und geerdeten Gehäusewänden
- IP-Schutz: Schutz gegen Feuchtigkeit und Staub für Installationen im Freien
- Wärmemanagement: Gehäusedesign muss Wärmeabfuhr von den Stromschienen ermöglichen
- Zugänglichkeit: Wartungszugang für Inspektion und Reinigung der Stromschienenverbindungen
Die Container-BESS-Blechfertigung-Fähigkeit von TPS umfasst Stromschienen-Gehäuse aus verzinktem Stahl oder Aluminium mit präzisionsgeformten Paneelen, die über große Flächen hinweg Maßgenauigkeit bewahren. Gehäuse können pulverbeschichtet werden und bei Bedarf feuerbeständige Isolierung enthalten.
Der custom sheet metal fabrication services von TPS liefert Gehäuse, die den strukturellen und sicherheitstechnischen Anforderungen von BESS-Anwendungen entsprechen – von kleinen kommerziellen Systemen bis hin zu containerisierten Anlagen im Versorgungsmaßstab.
4. Regulatorische Anforderungen: UL 9540, UL 9540A und NFPA 855
BESS-Installationen unterliegen strengen Sicherheitsstandards, die sich direkt auf das Design von Blechgehäusen auswirken. Die Einhaltung dieser Standards ist nicht optional – sie ist eine Voraussetzung für den Marktzugang und die Versicherbarkeit.
UL 9540 ist der Standard für Energiespeichersysteme und -geräte und umfasst elektrische, elektrochemische und mechanische Sicherheitsanforderungen für ESS. Er verlangt, dass Gehäuse die Festigkeit und Steifigkeit haben, um physikalischen Beanspruchungen während Transport, Installation und bestimmungsgemäßem Gebrauch standzuhalten. Für BESS muss das Gehäuse gemäß UL 9540A Unit Level Testing bewertet werden und die Leistungskriterien auf Unit-Ebene erfüllen.
UL 9540A ist der Standardtest zur Bewertung der thermischen Durchgeh-Brandausbreitung in Batteriespeichersystemen. Er ist der amerikanische und kanadische nationale Standard zur Bewertung der Brandausbreitung im Zusammenhang mit thermischen Durchgeh-Ereignissen. UL 9540A ist die einzige in der 2026er Ausgabe von NFPA 855 referenzierte Brand- und Explosionsprüfmethode.
NFPA 855, der Standard für die Installation von stationären Energiespeichersystemen, legt Mindestsicherheitsanforderungen für Abstandsflächen, Brandschutz und Notfallmaßnahmen fest. Er verlangt, dass ESS-Gehäuse aus nicht brennbaren Materialien bestehen und bestimmte Maßbeschränkungen einhalten. Brandprüfungen gemäß UL 9540A und großflächige Brandprüfungen sind an repräsentativen ESS erforderlich. Gerätegehäuse müssen eine Feuerwiderstandsdauer von mindestens zwei Stunden haben.
Für feuerbeständige BESS-Blechgehäuse treiben die Anforderungen dieser Standards die Designentscheidungen voran:
- Materialauswahl: Nicht brennbarer Stahl oder Aluminium mit feuerbeständiger Isolierung
- Brandschutzwände: Geprüfte Brandabschnitte zur Trennung von Batterieabteilen
- Entlüftung: Deflagrationsentlüftung gemäß NFPA 68
- Abdichtung: Feuerbeständige Durchführungen und Intumeszenz-Dichtungen
Der BESS-Blechfertigungsservice von TPS Elektronik umfasst Designberatung für die UL-9540- und NFPA-855-Konformität mit Dokumentationspaketen, die die Systemzertifizierung unterstützen.
5. TPS-Fähigkeiten für kundenspezifische Blechfertigung für BESS
Der Service für kundenspezifische Blechfertigung von TPS Elektronik für BESS-Anwendungen vereint Präzisionsfertigung, Materialexpertise und regulatorische Konformität in einem einzigen integrierten Workflow.
Fertigungskapazitäten:
- CNC-Laserschneiden: Präzisionsschneiden von Stahl, Edelstahl und Aluminium bis 20mm Dicke
- CNC-Abkantbiegen: Komplexe Geometrien mit engen Maßtoleranzen

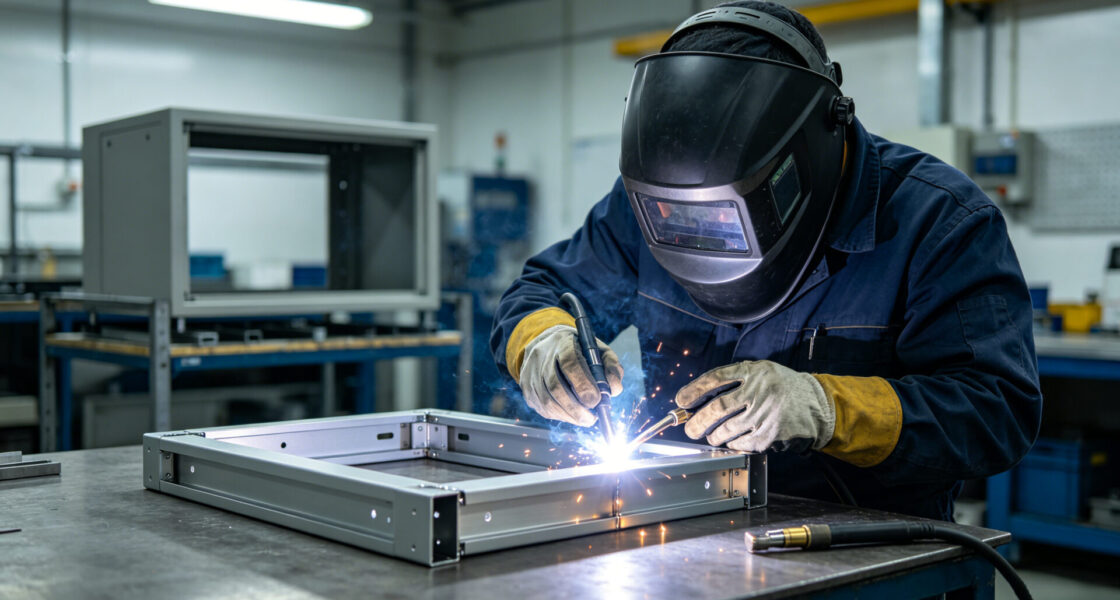

- Roboter- und Handschweißen: MIG- und WIG-Schweißen für strukturelle Integrität
- Einsatzmontage und Konfektionierung: Gewindeeinsätze, Nietmuttern und Befestigungselemente
- Oberflächenveredelung: Pulverbeschichtung, Eloxieren und Verzinken für Korrosionsbeständigkeit
BESS-spezifische Fähigkeiten:
- Hochfeste Stahlfertigung: 12-Gauge bis 1/4-Zoll-Stahl für hohe Tragfähigkeit
- Feuerbeständiges Gehäusedesign: 1- und 2-stündige Feuerwiderstandsdauer gemäß UL 9540 und NFPA 855
- Modulare Gestellsysteme: Konfigurierbare Batteriegestelle für verschiedene Modulgrößen und -kapazitäten
- Stromschienen-Gehäuse: Präzisionsgeformte Gehäuse für die DC-Stromverteilung
- Containerintegration: Gestelle und Gehäuse für 20-ft- und 40-ft-ISO-Container-Flächen
Konstruktions- und Designunterstützung:
- DFM-Feedback: Design-for-Manufacturing-Optimierung während der Designphase
- Strukturelle FEM: Finite-Elemente-Analyse für Tragfähigkeit und seismische Leistung
- Materialauswahlberatung: Empfehlungen zu Stahlstärke, Legierung und Oberflächenbehandlung
- Toleranzmanagement: Maßkontrolle für Gestellausrichtung und Modulpassung
Qualität und Konformität:
- ISO 9001 und IATF 16949: Qualitätsmanagementsysteme
- Erstmusterprüfung (FAI): Umfassende Maßberichte
- Materialzertifikate: Vollständige Rückverfolgbarkeit der Materialherkunft
- PPAP: Production Part Approval Process auf Anfrage verfügbar
TPS unterstützt sowohl Prototypen- als auch Produktionsvolumina mit skalierbaren Fertigungskapazitäten für BESS-Programme jeder Größe. Der Service für kundenspezifische Blechfertigung von TPS ist in die übergeordneten EMS-Fähigkeiten integriert – einschließlich Kabelbaugruppen, Leiterplattenbestückung und Systemintegration – und reduziert so die Komplexität der Lieferkette für Systemintegratoren und Einkaufsteams.
