Systemintegratoren, Schaltschrankbauer und Beschaffungsteams in der Automobilzulieferkette scheitern selten, weil ihnen ein Kabelbaumdesign fehlt. Sie verlieren Zeit—und Budget—wenn Hochstrom-Prüfergebnisse nicht den Erwartungen entsprechen, was zu wiederholten Steckverbinder-Validierungszyklen führt und PPAP- oder CE-Kennzeichnung verzögert.
Der Ansatz von TPS Elektronik zur Integration von high amperage power supply für Kabelbaum- und Steckverbinderprüfungen ist darauf ausgelegt, dieses Risiko zu reduzieren: vorvalidierte Prüfstrom-Architekturen, Stromzyklusfähigkeit bis zu 1008 Stunden und enge Integration in die Entwicklung, damit thermische und elektrische Margen bestätigt werden, bevor die formale Konformitätsprüfung beginnt.

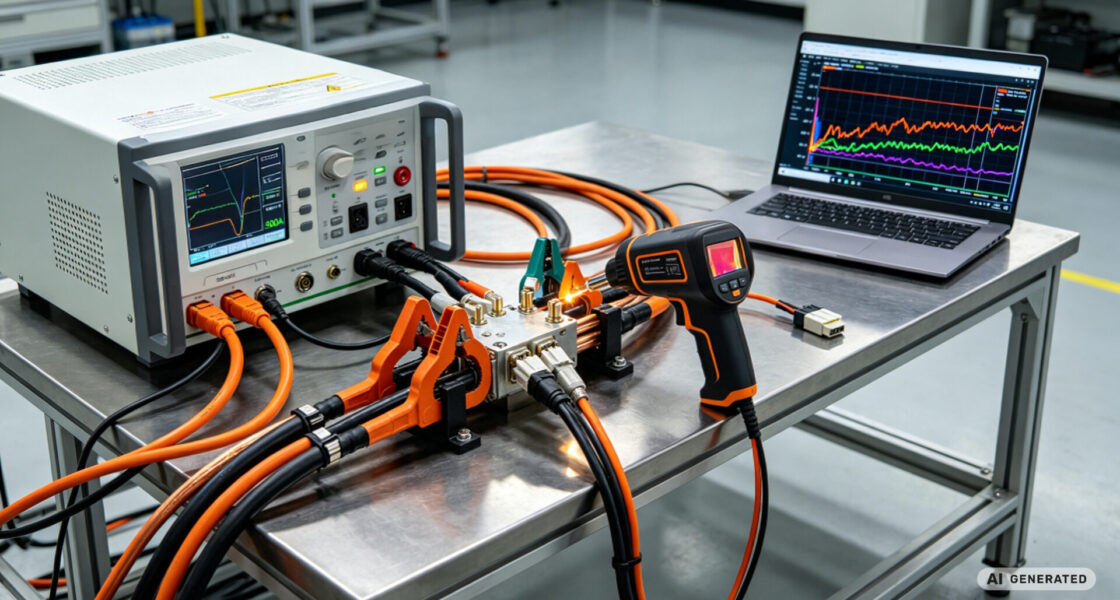

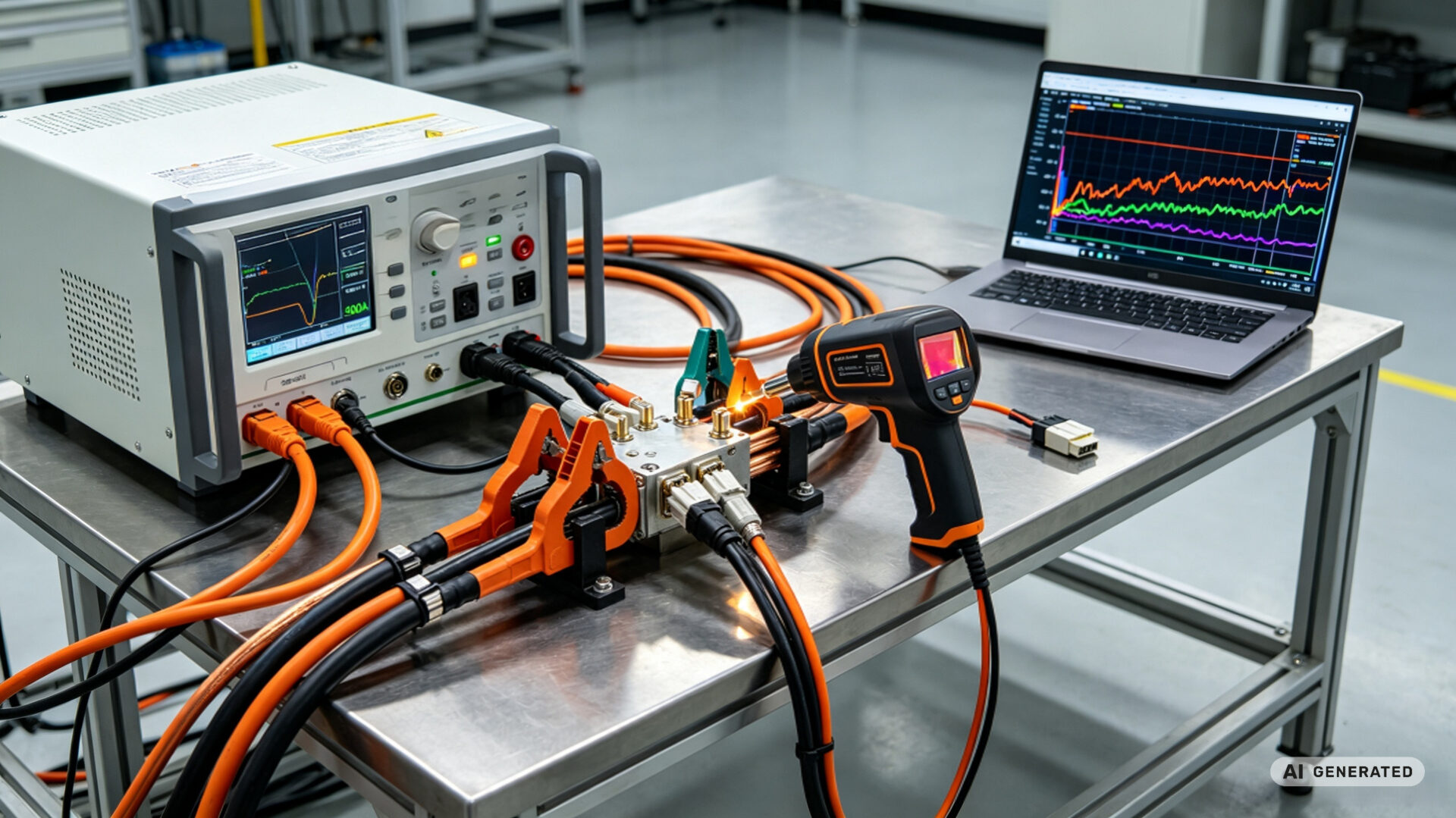

1. Was ist ein high amperage power supply für Kabelbaum- und Steckverbinderprüfungen?
Ein high amperage power supply für Kabelbaum- und Steckverbinderprüfungen ist eine programmierbare Gleichstromquelle, die für Dauerströme von typischerweise 100 A bis mehreren tausend Ampere bei niedrigen Ausgangsspannungen (2 V bis 60 V DC) ausgelegt ist. Im Gegensatz zu universellen Labornetzgeräten sind diese Einheiten für die spezifischen Anforderungen der Hochstrom-Kabelbaumprüfung konzipiert: anhaltende thermische Belastung, schnelle Stromübergänge und präzise Messung des Spannungsabfalls über Kontaktschnittstellen.
In der Automobilvalidierung ist das Hochstrom-Kabelbaum-Prüfnetzteil nicht einfach eine Stromquelle. Es ist das Instrument, das definiert, ob ein Steckverbinder besteht oder nicht. Ein Stromausgang, der über einen 1008-Stunden-Test um 2 % driftet, oder eine Spannungsmessung mit 10 mV Rauschen kann ein Temperaturanstiegsergebnis um mehrere Kelvin verschieben—genug, um ein konformes Design in ein nicht konformes zu verwandeln.
Besprechen Sie Ihre Hochstrom-Prüfstromanforderungen →
1.1 Schlüsselspezifikationen, die die Prüfvalidität bestimmen
Bei der Spezifikation eines Kabelbaum-Prüfnetzgeräts beeinflussen fünf Parameter direkt die Prüfvalidität:
- Dauerstromfähigkeit bei niedriger Spannung: Das Netzteil muss den Nennstrom bei der tatsächlichen Prüfspannung (oft 12 V, 24 V oder 48 V DC) halten, nicht nur bei Leerlaufspannung. Derating-Kurven müssen bei Umgebungstemperaturen in der Prüfkammer überprüft werden.
- Stromregelgenauigkeit: Für Kabelbaum-Temperaturanstiegstest-PSU-Anwendungen ist eine Stromstabilität besser als ±0,5 % erforderlich, um die Eigenerwärmung des Steckverbinders vom Netzteil-Ripple zu unterscheiden.
- Anstiegszeit und Transientenverhalten: Hochstrom-Kabelbaum-Prüfsystem-Aufbauten für ISO 16750-2-Pulstests erfordern Stromanstiegszeiten im Millisekundenbereich. Standard-Labornetzteile mit 100 ms Slew-Rate können Lastabwurf- oder Einschaltprofile nicht reproduzieren.
- Fernabtastung und Spannungsabfallmessung: Vierdraht-Kelvin-Abtastung ist für Steckverbinder-Prüfstrom-Anwendungen zwingend erforderlich, bei denen der Spannungsabfall über einen 0,5 mΩ-Kontakt bei Hochstrom aufgelöst werden muss.
- Parallel- und Master-Slave-Betrieb: Für Ströme über 500 A ermöglichen modulare Netzteile mit aktiver Stromaufteilung einen skalierbaren Ausgang ohne Einbußen bei der Regelung.
1.2 Warum ein Standard-Labornetzteil bei Hochstrom versagt
Ein 300-W-Labornetzteil mit 10 A Nennstrom kann eine 200-A-Stromschienenverbindung nicht validieren. Die Ausfallmodi sind vorhersehbar: Der ESR des Ausgangskondensators begrenzt den transienten Strom, der Kabelspannungsabfall verbraucht Headroom, und die thermische Drift verschiebt den Sollwert. Das Ergebnis ist ein Test, der die Grenzen des Netzteils misst, nicht die Leistung des Steckverbinders. Für Automotive-Steckverbinder-Prüfstrom ist diese Unterscheidung entscheidend—ein falsches Bestehen verzögert den Markteintritt, und ein falsches Durchfallen löst unnötige Designänderungen aus.
Die technischen Ressourcen von TPS zu Element- und Materialtechnologie und Elementprüflaboren spiegeln diese systemische Sichtweise auf Prüfstrom wider.
2. Warum Hochstromprüfungen für die automobile Sicherheitskonformität wichtig sind
Automobile elektrische Sicherheit wird nicht durch einen einzelnen Test definiert. Sie entsteht aus dem Zusammenspiel von Steckverbinderdesign, Leitungsquerschnitt, Isolationsmaterial und der Prüfstromquelle, die zu deren Validierung verwendet wird. Wenn ein Hochstrom-Kabeltest-Regime schlecht instrumentiert ist, wird der Konformitätsnachweis selbst unzuverlässig.
2.1 LV214 und USCAR-2: Stromzyklus und Temperaturanstieg
LV214 (die gemeinsame Norm von Volkswagen/Audi/Porsche/SEAT/Skoda) und SAE/USCAR-2 definieren die zentralen elektrischen Validierungsanforderungen für Kfz-Steckverbinder. Beide Normen fordern Hochstrom-Kabelbaumprüfungen unter kontrollierten Bedingungen:
- LV214 TG12 (Stromerwärmung, Derating): Der Steckverbinder muss einen spezifizierten Strom führen, ohne einen Temperaturanstiegsgrenzwert zu überschreiten (typischerweise 30 K für 0,35 mm² und 0,50 mm² Leiter). Das Prüfverfahren folgt DIN EN 60512-5-1, die die Messung der Stromtragfähigkeit bei Raumtemperatur ohne Überschreitung eines definierten Temperaturanstiegs spezifiziert.
- USCAR-2 Testsequenz C (Stromzyklus): 1008 Zyklen bei 1 Stunde pro Zyklus, mit Prüfströmen von 11,0 A für 0,35/0,50 mm²-Kontakte. Die Kontakttemperatur muss unter 55 °C bleiben, und die Kontaktwiderstandsgrenzen (30 mΩ für Leistungskontakte) müssen während des gesamten Tests eingehalten werden.
- USCAR-2 Spannungsabfall: Maximaler Millivolt-Abfall von 50 mV über gesteckte Steckverbinder unter spezifiziertem Strom.
Jede dieser Anforderungen übersetzt sich in spezifische Anforderungen an das high amperage power supply. Das Netzteil muss den Strom innerhalb einer Toleranz halten, die eng genug ist, dass der gemessene Temperaturanstieg den Steckverbinder widerspiegelt, nicht die Quelle. Es muss den Spannungsabfall kontinuierlich über 1008 Stunden ohne Drift protokollieren. Und es muss zwischen Strompegeln sauber genug wechseln, um das Zyklusprofil zu reproduzieren.
2.2 ISO 16750-2 und ECE R10: Elektrische Lasten und EMV
ISO 16750-2:2023 definiert die elektrischen Lastprofile, denen automobile elektronische Systeme standhalten müssen, einschließlich Überspannung, Verpolung und Lastabwurf. Die Norm weist ausdrücklich darauf hin, dass elektrische Lasten aufgrund der elektrischen Impedanz (einschließlich Widerstand und Induktivität) im Fahrzeugkabelbaum und Verbindungssystem variieren können. Ein Hochstrom-Kabelbaum-Prüfsystem, das zur Validierung von ISO 16750-2-Profilen verwendet wird, muss daher nicht nur Dauerstrom liefern, sondern auch die in der Norm definierten transienten Wellenformen.
Für die EMV-Konformität nach ECE R10 erweitert die neueste Revision (R10.07, in Kraft seit Juni 2025) den Immunitätsfrequenzbereich bis 6 GHz und aktualisiert die transienten Immunitätstestmethoden auf ISO 7637-2:2011 für Pulse 1–3. Während ECE-R10-Tests von der Kabelbaum-Stromtragfähigkeitsvalidierung zu unterscheiden sind, muss das in R10-Prüfbänken verwendete Automotive-Elektrotest-PSU ähnliche Anforderungen an Stromfähigkeit und Transientenverhalten erfüllen.
Die Erfahrung von TPS mit Automotive-Compliance ist im Qualitätssicherungs-Kundenfall und im Metallprüfungs- und Compliance-Leitfaden dokumentiert.
3. Kritische Testanwendungen mit Hochstrom-Netzteilen
Das high amperage power supply ist das Rückgrat mehrerer unterschiedlicher Validierungs-Workflows. Jeder stellt unterschiedliche Anforderungen an Stromprofil, Messpräzision und Thermomanagement.

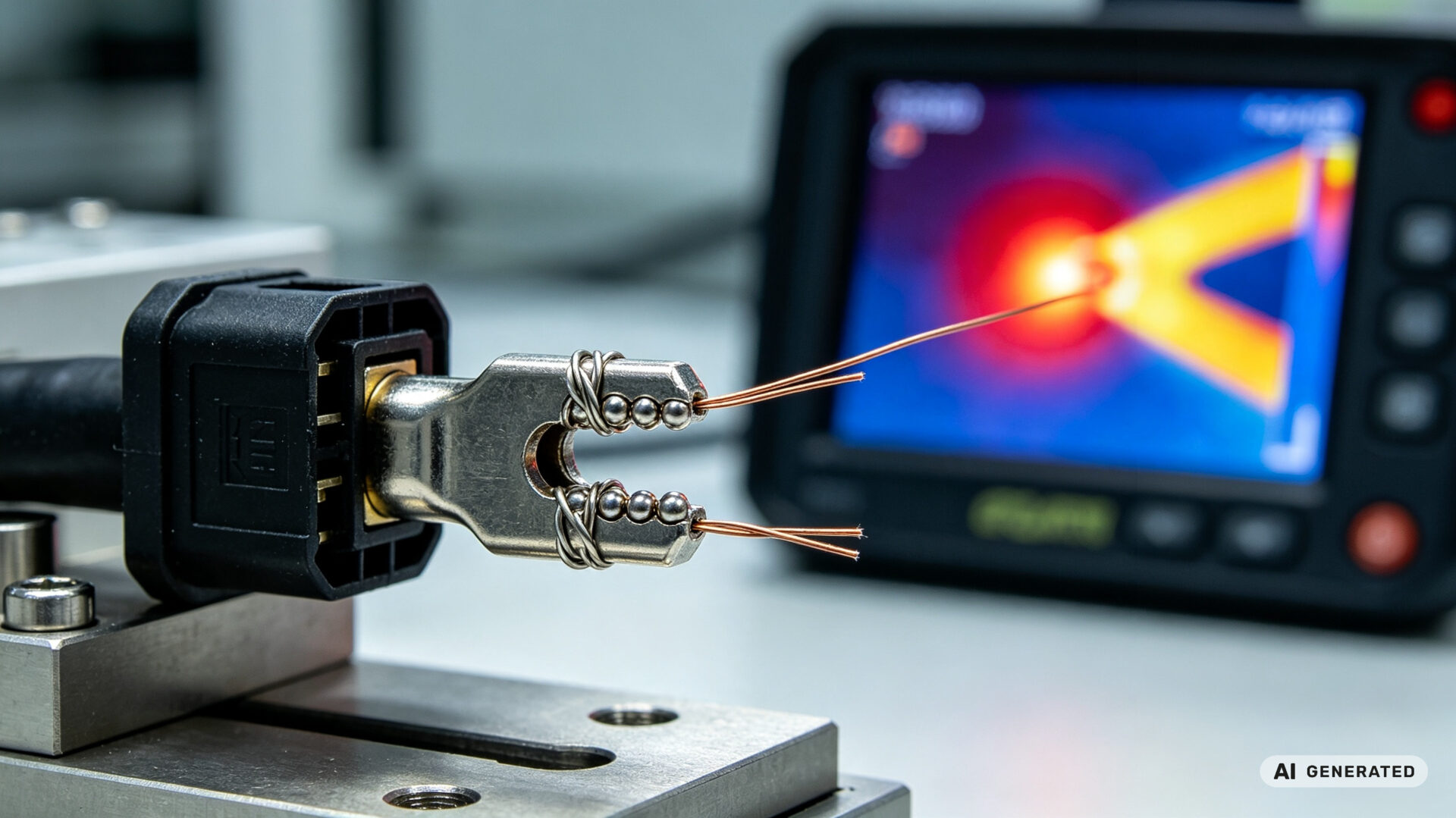

3.1 Temperaturanstiegstest (Kabelbaum-Temperaturanstiegstest PSU)
Der Temperaturanstiegstest misst, wie stark sich ein Steckverbinder oder Kontakt über der Umgebungstemperatur erwärmt, wenn er seinen Nennstrom führt. Der Test ist trügerisch einfach: Strom anlegen, auf thermisches Gleichgewicht warten, Temperatur messen. Die Schwierigkeit liegt in der Stromquelle. Ein Kabelbaum-Temperaturanstiegstest-PSU muss den Strom innerhalb von ±1 % halten, während sich der Widerstand des Steckverbinders mit der Temperatur ändert—eine positive Rückkopplungsschleife, die ein spannungsgesteuertes Netzteil nicht bewältigen kann. Konstantstrommodus mit Fernabtastung ist zwingend erforderlich.
Die Messseite ist ebenso anspruchsvoll. DIN EN 60512-5-1 verlangt, dass die Umgebungstemperatur in einem definierten Abstand (typischerweise 50 mm) vom heißesten Punkt gemessen wird, und die Temperaturanstiegsberechnung basiert auf der Differenz zwischen Kontaktoberflächentemperatur und lokaler Umgebungstemperatur. Jeder netzteilinduzierte Ripple oder Stromdrift führt zu thermischem Rauschen, das das Unsicherheitsband des Ergebnisses verbreitert.

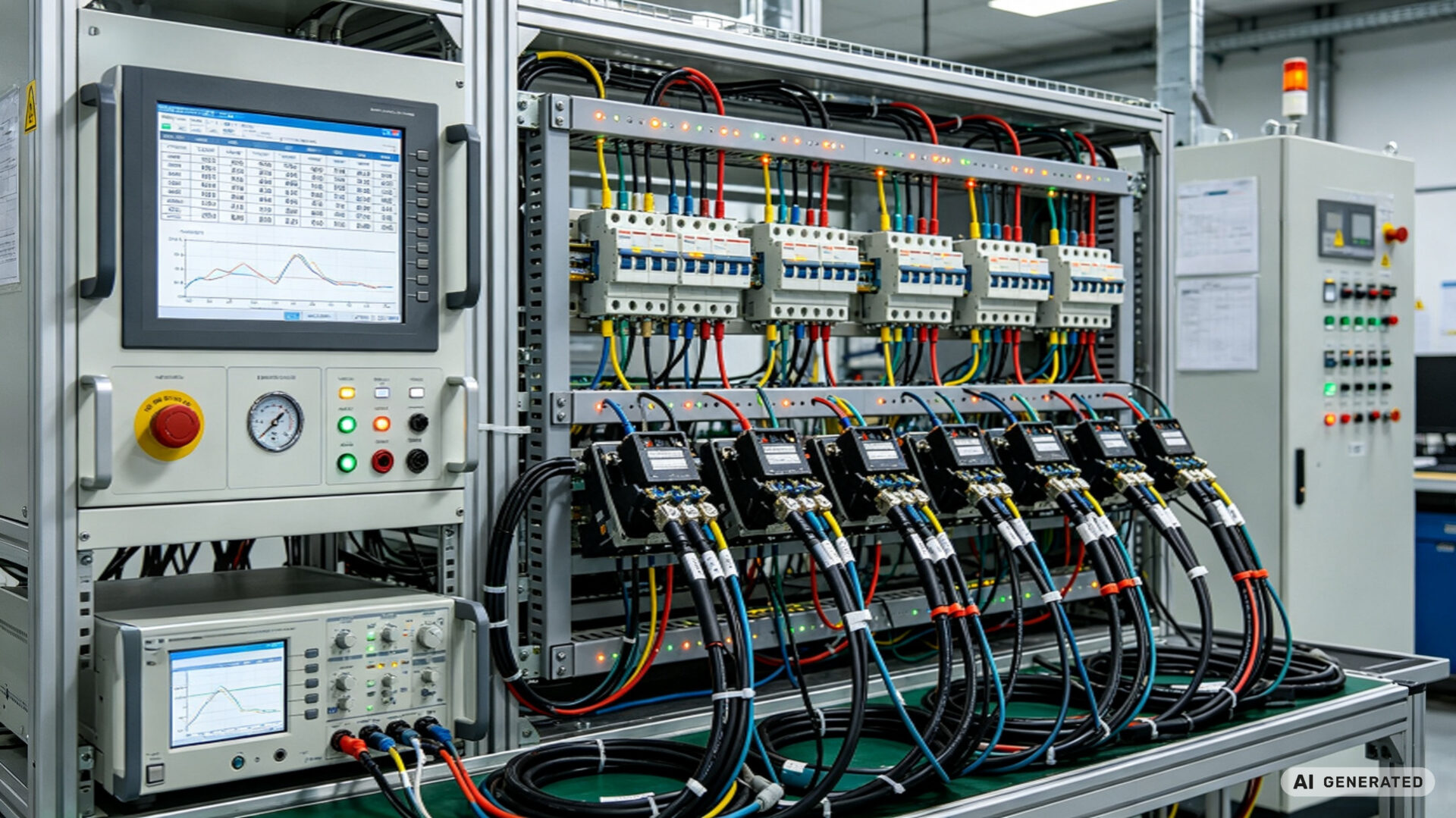

3.2 Stromzyklus- und Alterungsvalidierung
Kabelbaum-Alterungstest-Strom-Regime setzen Steckverbinder wiederholten Strom-Ein/Aus-Zyklen aus, die die reale thermische Ausdehnung und Kontraktion simulieren. Die 1008-Zyklus-Anforderung von USCAR-2 ist die Referenz: ein Zyklus pro Stunde, mit Strom für eine definierte Einschaltzeit und dann entfernt. Über 1008 Stunden erfährt der Steckverbinder kumulative Degradationsmechanismen—Spannungsrelaxation, Oxidation und Mikrobewegungs-Fretting—die sich erst unter anhaltendem Hochstrombetrieb zeigen.
Für Hochstrom-Kabelbaumprüfungen dieser Dauer muss das Netzteil wochenlang unbeaufsichtigt betrieben werden. Schutzfunktionen—Übertemperaturabschaltung, Strombegrenzungs-Foldback und Fernverriegelung—sind nicht optional. Die Datenprotokollierung muss Strom, Spannung und Temperatur in Intervallen erfassen, die fein genug sind, um Degradationstrends aufzulösen, typischerweise einmal pro Minute oder besser.
TPS unterstützt Langzeitvalidierungen durch seine Materialprüfungs- und Compliance-Fallstudie und den Lieferketten-Optimierungsleitfaden.
3.3 Spannungsabfall- und Kontaktwiderstandsmessung
Kabeltests mit hohem Strom erfordern oft die Messung des Spannungsabfalls über eine Steckverbinderschnittstelle beim Nennstrom. Bei einer 50-A-Last an einem 2-mΩ-Kontakt beträgt der erwartete Abfall 100 mV. Die Auflösung einer 5-mV-Änderung—der Schwelle, die eine Kontaktdegradation anzeigt—erfordert ein Messsystem mit < 1 mV Rauschen. Das Steckverbinder-Validierungsnetzteil trägt zu diesem Rauschbudget durch seinen Ausgangsripple und seine Lastregelung bei.
Vierdraht-Kelvin-Abtastung an den Steckverbinderklemmen eliminiert den Kabelwiderstand aus der Messung. Das Netzteil muss einen stabilen Strom liefern, während das Nanovoltmeter oder Präzisions-DMM die Spannung abtastet. Einige Prüfaufbauten wechseln zwischen Hochstrom- und Niedrigstrom-Messphasen, was erfordert, dass das Netzteil ohne Überschwingen zwischen Pegeln umschaltet, das die Kontaktschnittstelle beschädigen könnte.
Für verwandte Validierungs-Workflows siehe die Fallstudie zum Qualitätskontrollproben-Generator.
4. Auswahl eines Hochstrom-Prüfnetzgeräts
Die Auswahl eines Kabelbaum-Prüfnetzgeräts für die Automobilvalidierung ist eine Spezifikationsübung, kein Katalog-Nachschlagen. Das folgende Framework gilt sowohl für interne Prüfbänke als auch für ausgelagerte Laborvalidierungen.
- Definieren Sie zuerst das Stromprofil: Dauerstrom, Spitzenstrom, Anstiegszeit und Einschaltdauer. Eine 200-A-Dauerstromanforderung mit 10 ms Anstiegszeit ist eine andere Netzteilklasse als eine 200-A-Dauerstromanforderung mit 1 s Anstiegszeit.
- Berechnen Sie Kabel- und Verbindungsverluste: Bei 500 A fällt ein 1-m-Kupferkabel mit 0,1 mΩ Widerstand um 50 mV ab und dissipiert 25 W. Der Spannungs-Headroom des Netzteils muss dies berücksichtigen.
- Überprüfen Sie die Fernabtastbandbreite: Kelvin-Sense-Leitungen müssen für die Gleichtaktspannung des Netzteils ausgelegt sein und dürfen kein Rauschen einbringen. Verdrillte Paare mit Schirmung sind Standard.
- Planen Sie Thermomanagement ein: Ein Netzteil, das bei 80 % des Nennstroms in einer 40 °C-Prüfkammer betrieben wird, deratet weiter. Spezifizieren Sie Netzteile mit ausreichender Marge oder aktiver Kühlung.
- Bestätigen Sie Datenschnittstelle und Protokollierung: Für die Hochstrom-Kabelbaum-Prüfsystem-Integration muss das Netzteil Strom- und Spannungsmessungen über LAN, USB oder CAN bereitstellen, mit Abtastraten, die mit den überwachten Degradationsmechanismen kompatibel sind.
Der KI-gestützte Kostensenkungs- und Simulationsansatz von TPS kann auf die Prüfstrom-Dimensionierung angewendet werden, wodurch das Risiko einer Über- oder Unterspezifikation des Netzteils reduziert wird.
Unterstützung bei der Auswahl Ihres Hochstrom-Prüfnetzgeräts erhalten →
5. Wie TPS Elektronik die Hochstrom-Prüfbereitschaft unterstützt
TPS Elektronik agiert an der Schnittstelle von EMS-Produktion, Testsystemintegration und globalem Marktzugang. Für Systemintegratoren und Schaltschrankbauer, die an der Validierung von Kfz-Kabelbäumen und Steckverbindern arbeiten, bedeutet dies Zugang zu Automotive-Elektrotest-PSU-Konfigurationen, die gegen dieselben Normen validiert sind, die der Endkunde anwenden wird.
Das globale Vertriebspartnermodell von TPS bietet strukturierte Unterstützung von der Produktionsreife bis zum regionalen Rollout. Für Hochstrom-Prüfbänke übersetzt sich dies in:
- PSU-Auswahl und Rack-Integration: Abstimmung von Stromfähigkeit, Abtastarchitektur und thermischem Design auf die spezifische Prüfnorm (LV214, USCAR-2, ISO 16750-2).
- Pre-Compliance-Validierung: Durchführung von Temperaturanstiegs- und Stromzyklusprofilen an Prototypen-Steckverbindern vor der formalen Laboreinreichung, unter Verwendung des Elementprüflabor-Ansatzes.
- Dokumentations- und Compliance-Unterstützung: Erstellung von Prüfberichten, die die korrekten Klauseln von LV214, USCAR-2 und DIN EN 60512-5-1 für CE-Kennzeichnung und OEM-Einreichung referenzieren.
- Lieferkettenintegration: Sicherstellung, dass die Netzteile, Kabel, Steckverbinder und Messinstrumente an US-, EU- und China-Produktionsstandorten verfügbar sind.
Dieser integrierte Ansatz ist im Leitfaden Globaler Vertriebspartner Elektronik 2026 und im Vertriebshandbuch für CE-Kennzeichnungsbereitschaft detailliert beschrieben.
Für ein kundenorientiertes Beispiel, wie TPS compliance-getriebene Projekte handhabt, siehe die Fallstudie Globaler Vertriebspartner Elektronik Compliance-Markteintritt.
