Systemintegratoren und Schaltschrankbauer verlieren selten Zeit allein wegen des Produktdesigns. Sie verlieren Zeit — und Marge — wenn die Lieferkette während des entscheidenden Übergangs vom Prototyp zur Serienfertigung zersplittert. Eine Leiterplatte von einem Anbieter, ein Gehäuse von einer mechanischen Werkstatt und ein maßgeschneiderter Kabelbaum von einem dritten Kabellieferanten zu beziehen, verursacht unsichtbare, aber kostspielige Toleranzkonflikte, verspätete Lieferungen und eine verstreute Nachweiskette, die die finale Systemabnahmeprüfung gefährden.
Die schlüsselfertigen Kabelkonfektionsdienste von TPS Elektronik sind darauf ausgelegt, dieses Risiko zu bündeln. Durch die Kombination unserer hauseigenen Kabelkonfektionierung mit der vollständigen elektromechanischen Schaltschrank-Integration bieten wir eine einzige verantwortliche Quelle für Ihre komplexen Verbindungslösungen. Dieser Ansatz richtet sich an OEMs und Auftragsfertiger in den Bereichen Industrieautomation, medizinische Diagnostik und Telekommunikationsinfrastruktur — Sektoren, in denen ein einziger fehlerhafter Kabelbaum eine Produktionslinie zum Stillstand bringen kann.
1. Die wahren Kosten fragmentierter Kabelbeschaffung
Wenn Einkaufsteams Kabelkonfektionsfirmen suchen, ist der erste Impuls oft ein Preisvergleich pro Stück über eine Anbieterliste hinweg. Für Systemintegratoren, die komplexe Schaltschränke oder medizinische Diagnosegeräte montieren, liegen die tatsächlichen Kosten eines Kabelbaums jedoch weit über dem Stückpreis. Eine fragmentierte Beschaffung — bei der Steckverbinder von einem Händler, Leitungen von einem zweiten und die Montage an einem dritten Ort erfolgen — verursacht kaskadierende Risiken, die die Gesamtbetriebskosten in die Höhe treiben.

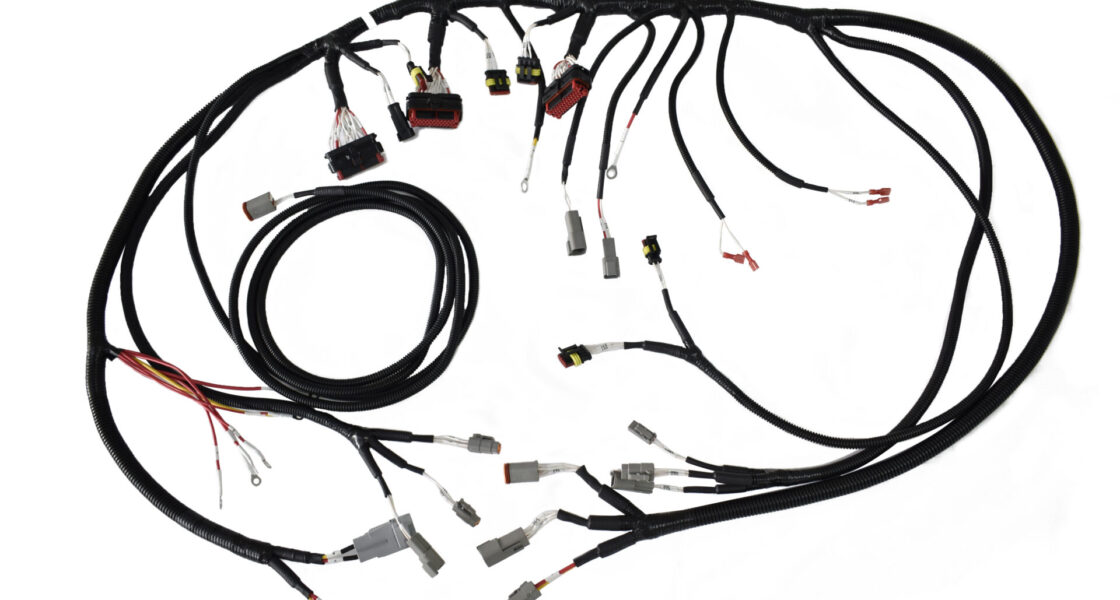

1.1 DFM für Kabelbäume: der versteckte Beschaffungshebel
Design for Manufacturability (DFM) wird routinemäßig auf Leiterplatten angewandt. Nur wenige Einkaufsteams wenden dieselbe Strenge auf ihre Kabelbaum- und Kabelkonfektionsprojekte an. Diese Lücke ist kostspielig. Ein Kabelbaum, der mit zu engen Biegeradien, inkompatiblen Steckerfamilien oder unzureichender Zugentlastung konstruiert wurde, führt zu Feldausfällen, deren Untersuchung und Nacharbeit weitaus teurer sind als eine frühzeitige Prävention während der technischen Prüfung.
TPS Elektronik bietet als Teil jedes kundenspezifischen Kabelkonfektionsprojekts eine hauseigene DFM-Unterstützung. Unsere Ingenieure prüfen Schaltpläne, verifizieren die Auswahl der Leiterquerschnitte (AWG) im Hinblick auf die erwartete Strombelastung und die zulässigen Spannungsabfälle und stimmen die Steckerwahl auf die Umgebungsanforderungen der Endanwendung ab — seien es IP67-zertifizierte Abdichtungen für Nassbereiche oder hochflexible Mantelmaterialien für Roboterarme. Diese proaktive Prüfung reduziert Beschaffungs-Iterationen und eliminiert kostspielige technische Änderungen spät im Bauzeitplan.
1.2 Leiterquerschnitt und Spannungsabfall: warum AWG-Entscheidungen für die Systemzuverlässigkeit zählen
Elektroingenieure, die einen maßgeschneiderten Kabelbaum spezifizieren, stehen vor einem grundlegenden Kompromiss: dickere Leiter (niedrigerer AWG) verringern Spannungsabfall und Wärmeentwicklung, erhöhen jedoch Gewicht, Kosten und Steifigkeit. In automatisierten Testsystemen, in denen Dutzende von Strom- und Signalleitungen innerhalb einer einzigen Kabelführung verlaufen, verursacht eine falsche Querschnittswahl kumulative Fehler, die schwer zu lokalisieren sind. Eine unterdimensionierte Masse-Rückleitung beispielsweise erhöht die Referenzspannung analoger Sensorschaltungen und verschlechtert die Messgenauigkeit eines gesamten Geräte-Racks.
Der Ansatz von TPS Elektronik zur Kabelbaum-Auftragsfertigung umfasst eine gründliche Überprüfung der Leiterdimensionierung sowohl für Dauerstrom- als auch für Einschaltstromszenarien.
2. HF- und Koaxialkabelkonfektion: Impedanzkontrolle und Signalintegrität
In Hochfrequenz-Kommunikationssystemen — von industriellen IoT-Gateways bis hin zu Radarmodulen — ist die physische Montage eines Koaxialkabels ebenso wichtig wie das Schaltungsdesign auf Board-Ebene. Ein mikroskopischer Hohlraum in der Lötstelle, ein fehlerhaft vorbereitetes Dielektrikum oder ein lockerer Crimp am Schirmgeflecht verursacht eine Impedanz-Diskontinuität. Diese erzeugt Signalreflexionen, gemessen als VSWR (Voltage Standing Wave Ratio), die die Empfängerempfindlichkeit verschlechtern oder Sende-Wellenformen verzerren.

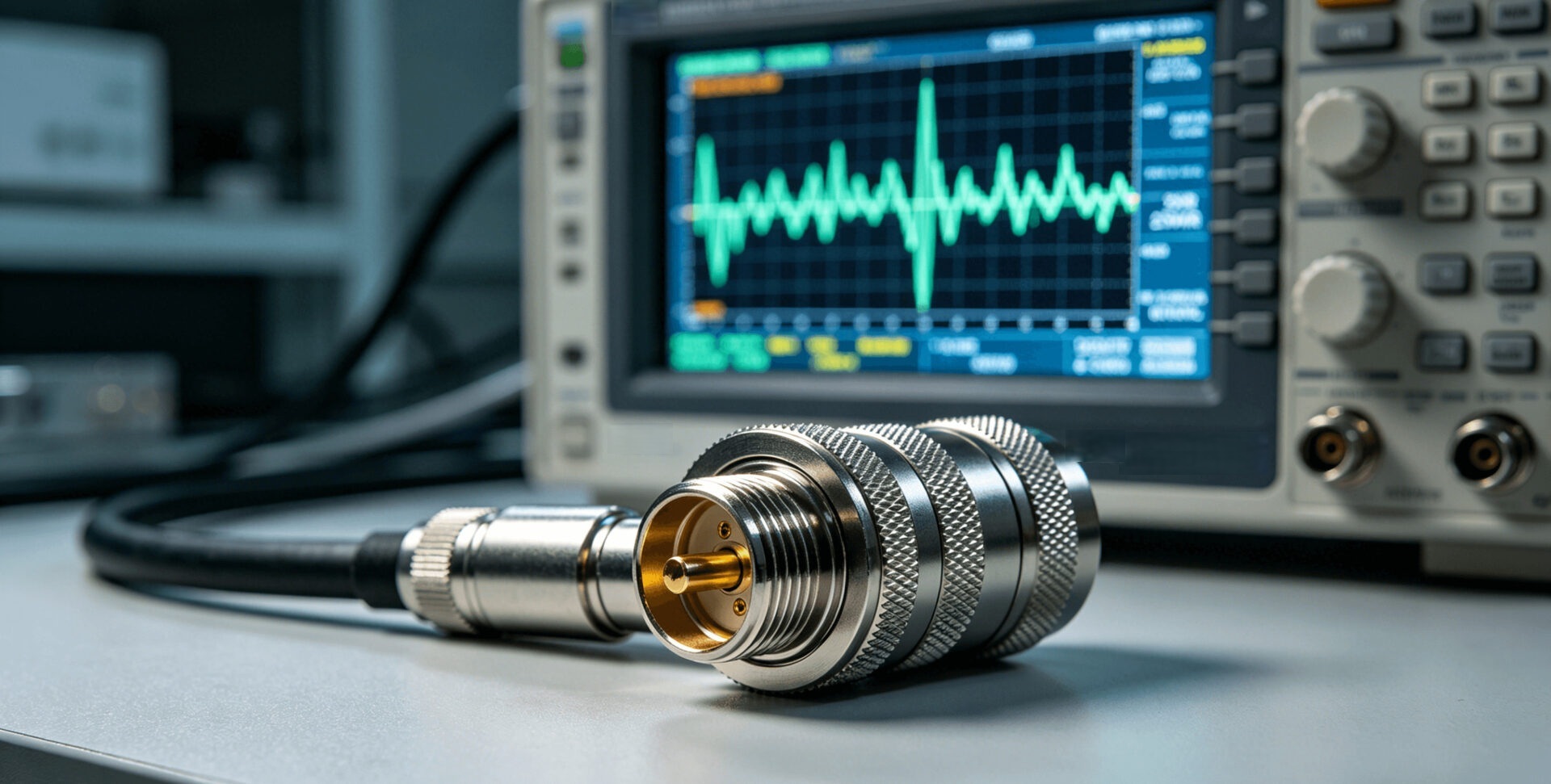

Unsere HF-Koaxialkabelkonfektionsdienste begegnen diesen Risiken durch kontrollierte Prozesse. Wir terminieren gängige Steckerfamilien — BNC, N-Typ, SMA und SMA-Flanschadapter — mit kalibrierten Werkzeugen, die die charakteristische Impedanz des Kabels erhalten. Für Schaltschrankbauer, die HF-Module in geschirmte Gehäuse integrieren, liefern wir Baugruppen mit SMA-Male-auf-Female-Bulkhead-Adaptern. Diese leiten Signale sauber durch Gehäusewände und bewahren gleichzeitig die Erdungsintegrität des Faraday-Käfigs. Jede HF-Baugruppe wird an einem Vektor-Netzwerkanalysator (VNA) geprüft, um Einfügedämpfung und Rückflussdämpfung gegen die Zielspezifikationen zu verifizieren.
Für tiefergehende technische Referenzen siehe unseren BNC-Stecker-Ratgeber und unsere SMA-Steckverbinder-Spezifikationen.
3. Glasfaserkabelkonfektion: Bandbreite, Prüfung und Steckerauswahl
Kupferkabel erreichen ihre Grenzen bei hohen Bandbreiten, über große Entfernungen oder überall dort, wo elektromagnetische Störungen (EMI) die Signalintegrität bedrohen. Medizinische Bildgebungssysteme — MRT- und CT-Scanner — benötigen Glasfaser-Verbindungen, die massive Datenströme übertragen, ohne Rauschen in empfindliche Empfängerschaltungen einzukoppeln. Rechenzentrums-Backbones erfordern Tausende von Glasfaserverbindungen, von denen jede geprüft und zertifiziert werden muss, um die Dämpfungsbudgets einzuhalten.
Die Glasfaserkabelkonfektionskompetenz von TPS Elektronik deckt den gesamten Prozess ab: Präzisionsspalten, Epoxid-Aushärtung, Keramik-Ferrule-Politur, Endflächeninspektion und Dämpfungsmessung mit Optical Time Domain Reflectometers (OTDR). Wir fertigen Baugruppen mit LC-, SC- und ST-Steckern und stellen umfassende Prüfdokumentationen bereit. Dieses Maß an prozessbegleitender Qualitätskontrolle ist für medizinische und Telekommunikationsanwendungen zwingend erforderlich, bei denen eine einzige fehlerhafte Faserstrecke ein gesamtes System während der Abnahmeprüfung nicht konform machen kann.
Zusätzlicher technischer Hintergrund ist in unserem Glasfaserkabelkonfektions-Ratgeber und unserer EMS-Glasfaserkabelbaugruppen-Übersicht verfügbar.

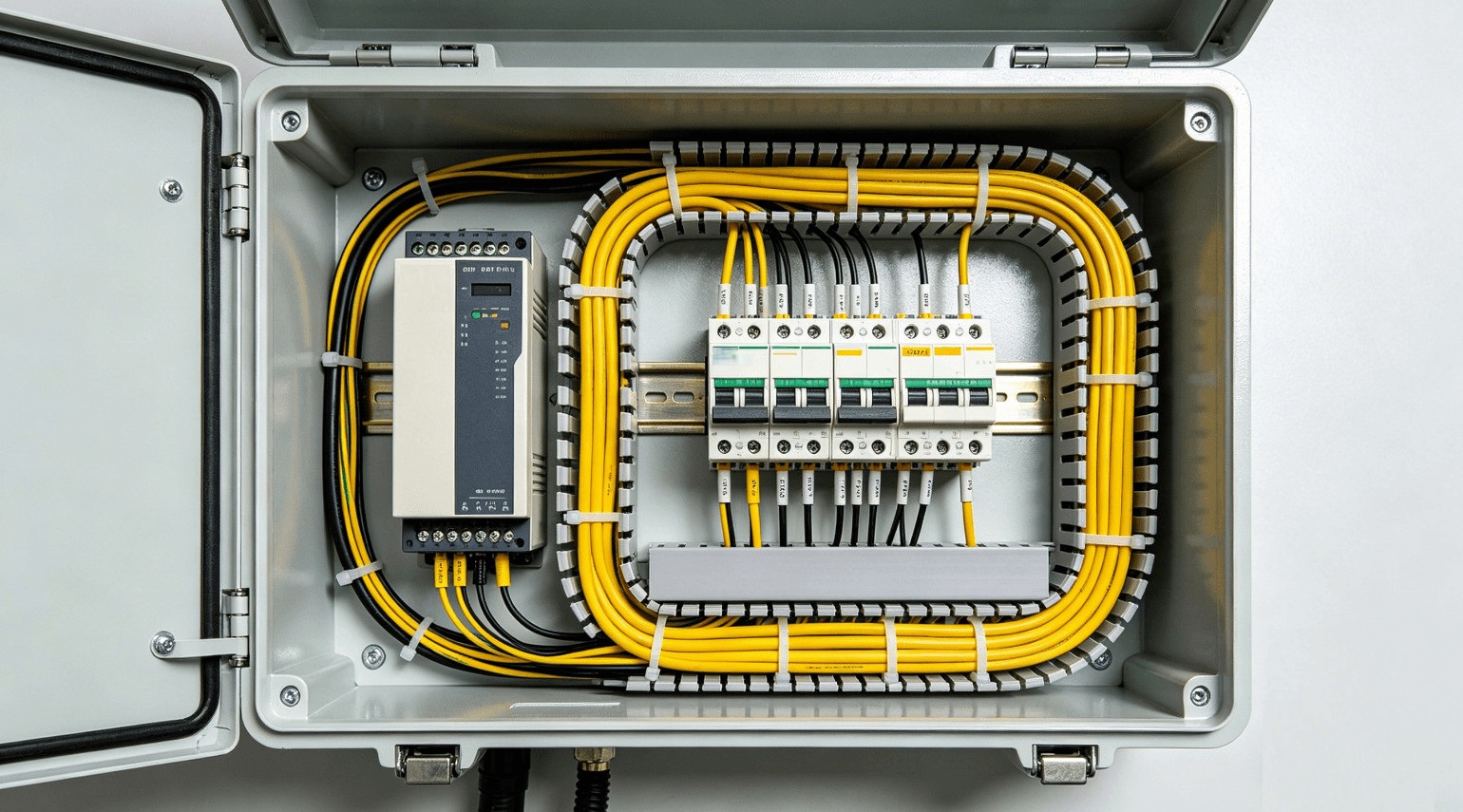

4. Schlüsselfertige Integration: Kabelkonfektion und Schaltschrankbau vereint
Die Trennung zwischen Kabelkonfektionsdiensten und elektromechanischem Schaltschrankbau ist künstlich. In der Praxis enthält jedes komplexe Gehäuse Hunderte von Verbindungspunkten: Drähte von Netzteilanschlüssen zu SPS-I/O-Modulen, geschirmte Datenkabel durch Kabelführungskanäle und Sensorkabel in Energieführungsketten an beweglichen Portalen. Wenn diese Unterbaugruppen von verschiedenen Lieferanten eingehen, muss der Systemintegrator das Integrationsrisiko tragen — und überprüfen, ob die Steckerbelegungen übereinstimmen, die Leitungslängen ohne Spannung reichen und die Kabelschirme an beiden Enden korrekt aufgelegt sind.
Schlüsselfertige Kabelkonfektion eliminiert dieses Risiko, indem die Kabelbaumfertigung und der Schaltschrankbau unter einem einzigen Qualitätsmanagementsystem vereint werden. TPS Elektronik beschafft Komponenten, fertigt die Kabelbäume, stellt Gehäuse her oder integriert sie, montiert Unterbaugruppen, verlegt und verkleidet alle Leitungen und führt die Funktionsprüfung des Gesamtsystems durch — alles vor dem Versand.
Für Einkaufsverantwortliche bedeutet dies eine Bestellung, einen Qualitätsstandard und einen verantwortlichen Partner. Unser Ansatz ist in unserem detaillierten Leitfaden dokumentiert: EMS-Kabelkonfektion — geprüft, dokumentiert, RFQ-ready.
Entdecken Sie unseren schlüsselfertigen Kabelkonfektionsservice →

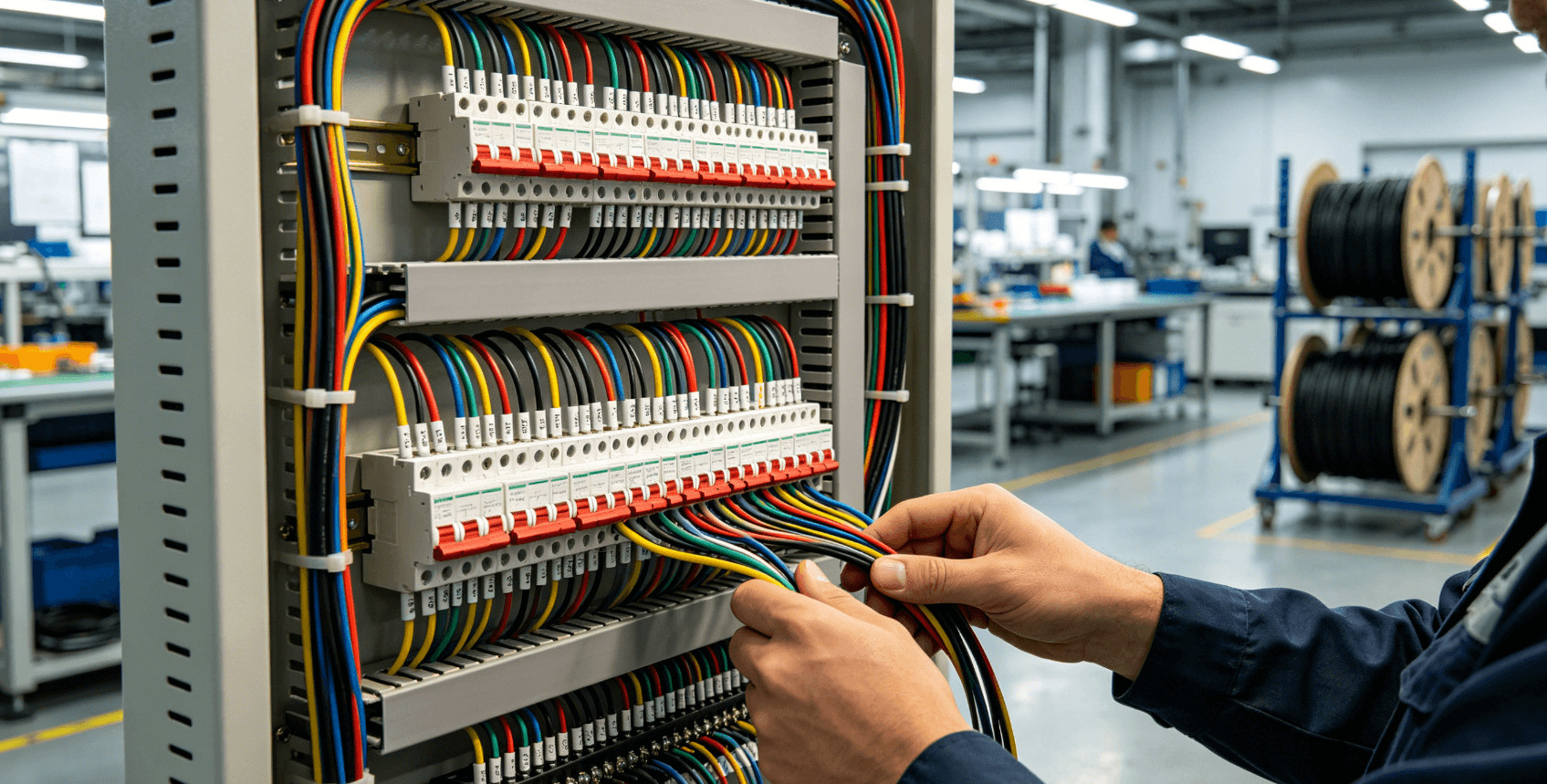

5. Qualitätssicherung: IPC/WHMA‑A‑620-Konformität
Die meisten Kabelkonfektionsfirmen behaupten, „Industriestandards zu erfüllen“. Für Einkaufsteams, die für die Abnahmeprüfung verantwortlich sind, hat diese Aussage ohne überprüfbare Belege wenig Gewicht. IPC/WHMA‑A‑620 ist der einzige Industriekonsens-Standard für Anforderungen und Abnahme von Kabel- und Kabelbaum-Baugruppen. Er wird gemeinsam von IPC und der Wire Harness Manufacturers Association (WHMA) gepflegt. Die aktuelle Revision — IPC/WHMA‑A‑620F‑2025 — definiert Materialien, Methoden, Prüfungen und Abnahmekriterien für gecrimpte, mechanisch gesicherte und gelötete Verbindungen. Sie kategorisiert Produkte in drei Klassen: Klasse 1 (Allgemeine Elektronikprodukte), Klasse 2 (Dedicated Service) und Klasse 3 (Hochleistungs-/raue Umgebungsprodukte).
TPS Elektronik schult seine Produktionsmitarbeiter nach IPC/WHMA‑A‑620-Kriterien und stellt für jede Produktionscharge dokumentierte Konformitätsnachweise bereit. Dies stellt sicher, dass jede maßgeschneiderte Kabelbaum-Baugruppe — von einem einfachen Stromkabel bis zu einem komplexen Mehrzweig-Steuerkabelbaum — die visuellen, mechanischen und elektrischen Abnahmekriterien erfüllt, die Ihr Endkunde während der Werksabnahmeprüfung verlangt. Für Projekte, die zertifizierte IPC-Spezialisten (CIS) erfordern, kann TPS zusätzliche Dokumentationsebenen bereitstellen, die den Auditprozess weiter straffen.
6. Elektrische und Umgebungsprüfungen: mehr als Sichtkontrollen
Eine reine Sichtprüfung kann einen teilweise gecrimpten Kontakt nicht erkennen, der einen Niederstrom-Durchgangstest besteht, aber unter Last versagt. Ebenso wenig kann sie einen Nadelstich-Defekt in einer umspritzten Zugentlastung aufdecken, der Feuchtigkeit eindringen lässt. Die industrielle Kabelkonfektions-Integration erfordert ein rigoroses, mehrstufiges Prüfprotokoll.

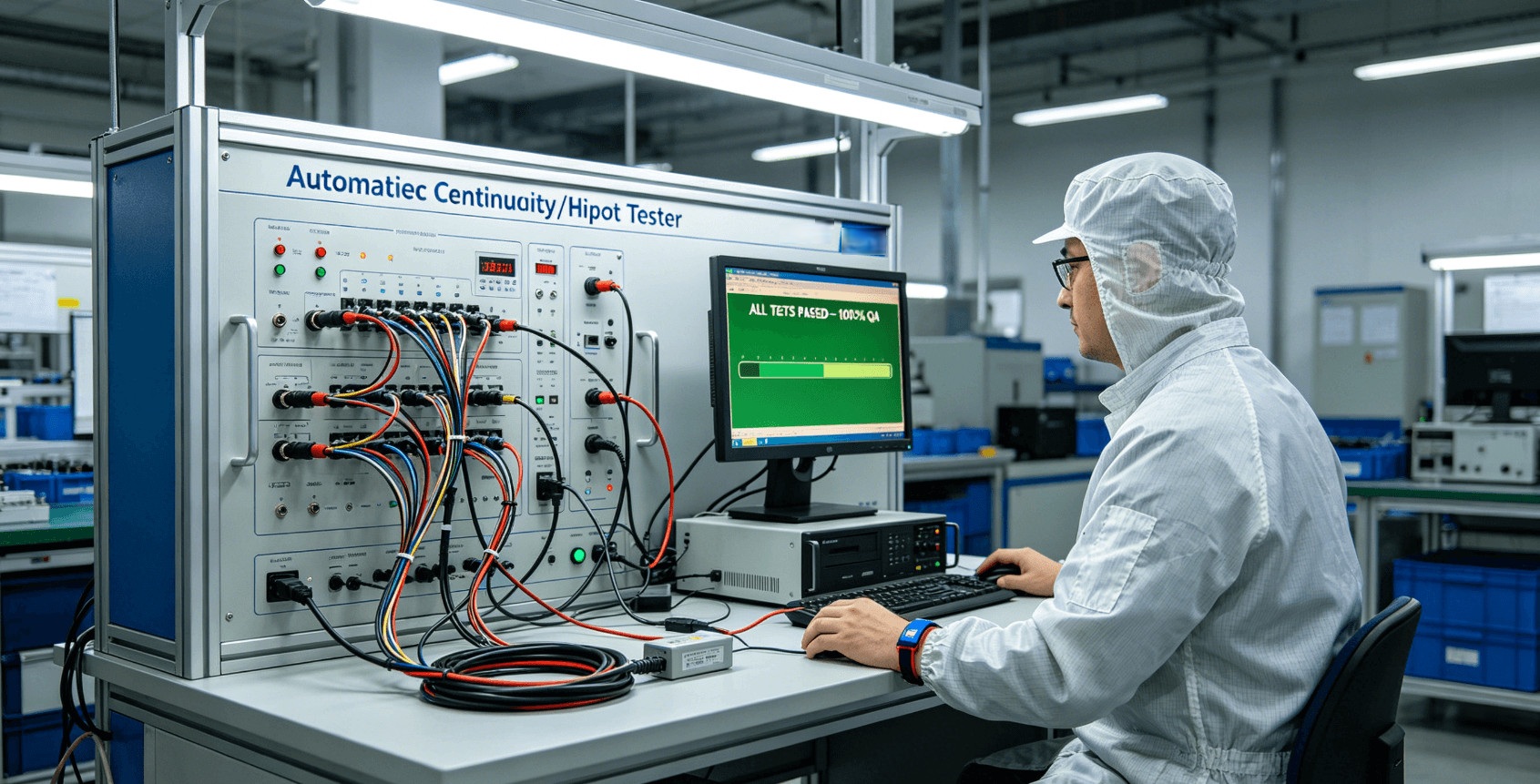

TPS Elektronik führt folgende hauseigene elektrische QA-Prüfungen an Kabelkonfektionen durch:
- Durchgangsprüfung — 100 %-Verifikation der Pin-zu-Pin-Verdrahtungsgenauigkeit mit automatisierten Durchgangsprüfern.
- Hochspannungsprüfung (Hipot) — AC- oder DC-Hochspannungsprüfungen zur Erkennung von Isolationsdurchschlägen oder Kriechstreckenverletzungen zwischen Leitern und Schirmen.
- Isolationswiderstandsprüfung (IR) — Messungen im Megaohm-Bereich zur Validierung der Integrität von Isolationsmaterialien, besonders kritisch für Medizingeräte und Hochfeuchte-Umgebungen.
- VNA-basierte HF-Prüfung — Einfügedämpfungs- und Rückflussdämpfungsmessungen an Koaxialbaugruppen von DC bis zur spezifizierten oberen Frequenzgrenze.
- OTDR-basierte Faserprüfung — Endflächeninspektion und Dämpfungszertifizierung für alle Glasfaserkabelkonfektionen.
Dokumentierte Prüfberichte werden mit jeder Produktionscharge geliefert und können so formatiert werden, dass sie mit Ihren internen Qualitäts- oder Zulassungsanforderungen übereinstimmen.
7. Komponentenbeschaffung und Lieferkettenmanagement für Kabelkonfektionen
Die Leistung eines kundenspezifischen Kabelbaumherstellers hängt ebenso von der Komponentenbeschaffung wie vom Montagegeschick ab. Ein korrekt gecrimpter Kontakt versagt dennoch, wenn das Steckergehäuse aus einem gefälschten oder minderwertigen Polymer besteht, das sich unter Löt-Wärme verzieht. Die EMS-Aktivitäten von TPS Elektronik erstrecken sich auf das Lieferkettenmanagement, einschließlich der Überprüfung der Komponentenauthentizität, der Rückverfolgbarkeitsdokumentation und des Managements von Mindestbestellmengen (MOQs) für Spezialstecker und Mantelmaterialien. Durch die Bündelung der Komponentenbeschaffung innerhalb unseres EMS-Rahmens reduzieren wir das Risiko, dass gefälschte Teile in Ihre Kabelkonfektion gelangen, und bieten vollständige Materialrückverfolgbarkeit für regulierte Industrien.
8. Compliance, Zertifizierungen und globaler Marktzugang
8.1 IEC 62368‑1 Sicherheitskonformität für Kabelbaugruppen
Die Sicherheitsnorm IEC 62368‑1 regelt Audio‑/Video‑, Informations- und Kommunikationstechnik-Geräte. Für maßgeschneiderte Kabelkonfektionen, die in solche Systeme integriert werden, kaskadieren die Normanforderungen: Durchgängigkeit des Schutzleiters (PE), Kriech- und Luftstrecken innerhalb von Stecker-Backshells und Brennbarkeitsklassen von Isolationsmaterialien. Unser Team stellt sicher, dass jede Kabelbaugruppe die geltenden Anforderungen erfüllt, und wir liefern unterstützende Dokumentation für Ihre technische Akte.
8.2 Elektromagnetische Verträglichkeit und Kabelschirmung
Kabel sind oft die primäre Abstrahlantenne in einem elektronischen System. Ein schlecht aufgelegter Schirm, eine fehlerhafte Erdungstopologie oder ein fehlender Ferrit an einer Datenleitung können dazu führen, dass ein System die Prüfung der leitungsgeführten oder gestrahlten Störaussendung nicht besteht — selbst wenn das PCB-Layout ansonsten gut entworfen ist. Unsere hauseigene EMV-Pre-Compliance-Fähigkeit erlaubt es uns, Schirmungslösungen während der Prototyping-Phase zu bewerten und zu vermeiden, dass ein vollständig montierter Schaltschrank seine formale EMV-Zertifizierung nicht besteht. TPS-Ressourcen wie unser Leitfaden für geprüfte und dokumentierte Kabelkonfektion spiegeln diese Integrationslogik wider.
9. Anwendungsbereiche: Industrie, Medizin und Telekommunikation
Die maßgeschneiderten Kabelkonfektionsdienste von TPS Elektronik decken ein breites Spektrum regulierter und rauer Umgebungsanwendungen ab:
- Industrieautomation und Schaltschrankbau: Mehradrige Steuerkabel für SPS-I/O-Verdrahtung, geschirmte Geberkabel für Servoantriebe und flexible Energieführungsketten für die robotische Materialhandhabung.
- Medizinische Diagnosegeräte: Kabelbäume mit niedrigem Ableitstrom für patientenverbundene Geräte, Glasfaserverbindungen für MRT-sichere Umgebungen und vollständig dokumentierte Fertigungsaufzeichnungen für FDA- oder EU-MDR-Einreichungen.
- Telekommunikationsinfrastruktur: Hochdichte Glasfaser-Patchpanels, HF-Jumper-Baugruppen für Basisstationsinstallationen und robuste Outdoor-Kabelkonfektionen mit IP67-zertifizierten Steckern.
- Test- und Messsysteme: Präzisions-Koaxialbaugruppen für HF-Prüfaufbauten, Kabel mit niedriger Thermospannung für Präzisionsspannungsmessungen und Mehrzweig-Kabelbäume, die PXI-Chassis mit externen Signalaufbereitungseinheiten verbinden.
10. RFQ-Checkliste: vorzubereitende Angaben für Ihre Kabelkonfektions-Anfrage
Um ein genaues Angebot für maßgeschneiderte Kabelkonfektionsdienste zu erhalten, sollten folgende Informationen vor der Einreichung zusammengestellt werden. Vollständige Daten reduzieren die Angebotsdurchlaufzeit und minimieren Revisionszyklen.
- Stückliste (BOM): Stecker-Teilenummern, Leitungsspezifikationen (AWG, Isolationsart, Farbe), Kennzeichnungsanforderungen.
- Montagezeichnungen oder Schaltpläne: Kabelführungsdiagramme, Pinbelegungstabellen, Crimp-Spezifikationen.
- Stückzahlen und Lieferplan: Prototypenmenge, Vorserienvolumen und Zielserienproduktionsmenge mit erwarteten Lieferterminen.
- Umgebungsanforderungen: Betriebstemperaturbereich, Kontakt mit Chemikalien oder Feuchtigkeit, IP-Schutzart (z. B. IP67).
- Prüfung und Dokumentation: Gefordertes Prüfprotokoll (Durchgang, Hipot, VNA, OTDR), Zertifizierungsanforderungen (IPC/WHMA‑A‑620 Klasse 2 oder Klasse 3), Berichtsformat.
- Schaltschrank-Integration: Falls die Kabelkonfektion durch TPS in ein Gehäuse eingebaut wird, sind Gehäusezeichnungen, das Panel-Layout und die Funktionsprüfspezifikationen bereitzustellen.
- Compliance-Anforderungen: Relevante Normen (z. B. IEC 62368‑1, RoHS, REACH), geforderte Zertifizierungen (CE, UKCA), besondere Materialdeklarationen.
11. Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Kabelbaum und einer Kabelkonfektion?
Ein Kabelbaum bündelt mehrere Einzeldrähte, oft mit Schläuchen, Klebeband oder Kabelschutzrohren, und ist für die interne Leitungsführung in Geräten oder Schaltschränken konzipiert. Eine Kabelkonfektion umschließt Leiter mit einem schützenden Außenmantel — in der Regel robust für raue Umgebungen — und umfasst montierte Steckverbinder an beiden Enden. TPS Elektronik fertigt beide Produkttypen und wählt die geeignete Konstruktion basierend auf den mechanischen, thermischen und Umgebungsanforderungen Ihrer Anwendung.
Fertigt TPS Elektronik nach IPC/WHMA‑A‑620?
Ja. Unsere Produktionsmitarbeiter sind nach IPC/WHMA‑A‑620-Kriterien geschult, und wir stellen für jede Produktionscharge dokumentierte Abnahmebelege bereit, die sowohl die Anforderungen der Klasse 2 (Dedicated Service) als auch der Klasse 3 (High Performance/Harsh Environment) unterstützen.
Welche Steckertypen kann TPS terminieren?
Wir terminieren ein breites Spektrum an Steckerfamilien, darunter BNC, N-Typ, SMA und SMA-Bulkhead-Adapter für HF-Anwendungen; LC, SC und ST für Glasfaserbaugruppen; sowie Industriestecker von Herstellern wie Phoenix Contact, Weidmüller, Harting und TE Connectivity für Strom- und Signalanwendungen.
Wie verifiziert TPS die Qualität jeder Kabelkonfektion?
Jede Baugruppe durchläuft eine 100 % elektrische Prüfung einschließlich Durchgangsprüfung. Zusätzliche Prüfungen — Hipot, Isolationswiderstand, VNA-Einfüge‑/Rückflussdämpfung und OTDR-Faserzertifizierung — werden gemäß dem in der RFQ-Phase vereinbarten Qualitätsplan durchgeführt. Vollständige Prüfdokumentation wird mit jeder Lieferung bereitgestellt.
Kann TPS Kabelkonfektionen in einen fertigen Schaltschrank integrieren?
Ja. Die schlüsselfertige Komplettintegration — von der Kabelbaumfertigung über die Gehäusemontage, Kabelführung, Funktionsprüfung bis zur Endverpackung — ist ein zentraler Bestandteil unseres EMS-Angebots. Dieser Ansatz konsolidiert Ihre Lieferantenbasis und überträgt das Integrationsrisiko auf TPS.
Wo finde ich weitere Informationen zu den EMS-Kabelkonfektionsfähigkeiten von TPS?
Besuchen Sie die TPS-Kabelkonfektionsservice-Seite oder lesen Sie unsere technischen Leitfäden zur geprüften und dokumentierten Kabelkonfektion und zu EMS-Glasfaserkabelbaugruppen.
