Die Oszilloskop-Definition beschreibt ein elektronisches Messgerät. Es stellt veränderliche Signalspannungen grafisch als zweidimensionales Diagramm von Spannung über Zeit dar. Ingenieure nutzen dieses Werkzeug, um Signalformen zu beobachten, Amplitude, Frequenz, Anstiegszeit zu messen und transiente Ereignisse zu erkennen. Doch in der modernen Fahrzeugreparatur geht die Antwort auf „Wofür wird ein Oszilloskop verwendet?“ weit über die grundlegende Elektronik hinaus. Ein Universal-Oszilloskop kann als Grundlage für die Kfz-Signaldiagnose dienen. Es benötigt jedoch spezifische Hardware- und Software-Erweiterungen. Diese bewältigen die raue elektrische Umgebung eines Fahrzeugs. Unsere Plattform schließt diese Lücke. Sie behält die volle Funktionalität eines Universal-Oszilloskops für den Labortisch. Sie integriert außerdem hochauflösende Erfassung, ein eingebautes Digitalmultimeter, einen Hardware-Frequenzzähler und die Dekodierung mehrerer Busprotokolle. Kfz-Techniker und Ingenieure benötigen diese Funktionen.
Europäische Ingenieurteams arbeiten an Verbrennungsmotoren, Hybridsystemen und vollelektrischen Fahrzeugen. Sie benötigen ein einziges Instrument für beide Aufgaben: Labor-Debugging und Fehlersuche am Straßenrand. Das ist kein Luxus mehr – es ist eine Notwendigkeit. Der Begriff „Universal-Oszilloskop“ impliziert oft einen Kompromiss. Doch mit der richtigen Architektur liefert eine einzige Plattform präzise Gleichspannungsmessungen, schnelle Wellenform-Erfassung und mobilen Feldeinsatz. Sie opfert keine Leistung. Dieser Artikel erklärt, wie unsere Plattform dieses Gleichgewicht erreicht. Er behandelt die Kernprinzipien des Oszilloskops, die spezifischen Anforderungen der Kfz-Signaldiagnose und die praktischen Funktionen. Diese machen ein Universalgerät wirklich geeignet für Fahrzeugtests.
Die Oszilloskop-Definition und ihre zentrale Rolle bei Messungen verstehen
Bevor wir auf Automobilspezifika eingehen, wiederholen wir, was ein Oszilloskop ist und was es tut. Die grundlegende Oszilloskop-Definition beschreibt ein Instrument, das elektrische Signale in ein visuelles Diagramm umwandelt. Auf der horizontalen Achse erscheint die Zeit, auf der vertikalen Achse die Spannung. Das zeigt einem Ingenieur Amplitude, Frequenz, Periode, Rauschen und transientes Verhalten des Signals. Ein Student oder neuer Techniker fragt vielleicht: „Was ist ein Oszilloskop?“ Die Antwort ist einfach: Es ist das grundlegendste Werkzeug zur Beobachtung dynamischen elektrischen Verhaltens.
Wenn wir fragen „Wofür wird das Oszilloskop verwendet?“, ist die Liste umfangreich. In der allgemeinen Elektronik verifiziert ein Oszilloskop Taktfrequenzen, analysiert die Signalintegrität, debuggt Kommunikationsschnittstellen, misst Anstiegs- und Abfallzeiten und charakterisiert die Welligkeit von Netzteilen. In der Fahrzeugdiagnose erfasst dasselbe Instrument Wellenformen von Kurbelwellen-Positionssensoren, Zündspulen, Einspritzdüsen, Sauerstoffsensoren, Raddrehzahlsensoren und Datenbussen wie CAN und LIN. Der Unterschied liegt nicht im Grundprinzip, sondern in der Signalumgebung. Fahrzeugschaltungen beinhalten Hochspannungstransienten, induktive Rückschläge, niedrigpegelige Analogausgänge und serielle Datenmuster. Diese erfordern speziellen Eingangsschutz, Triggerung und Dekodierung.

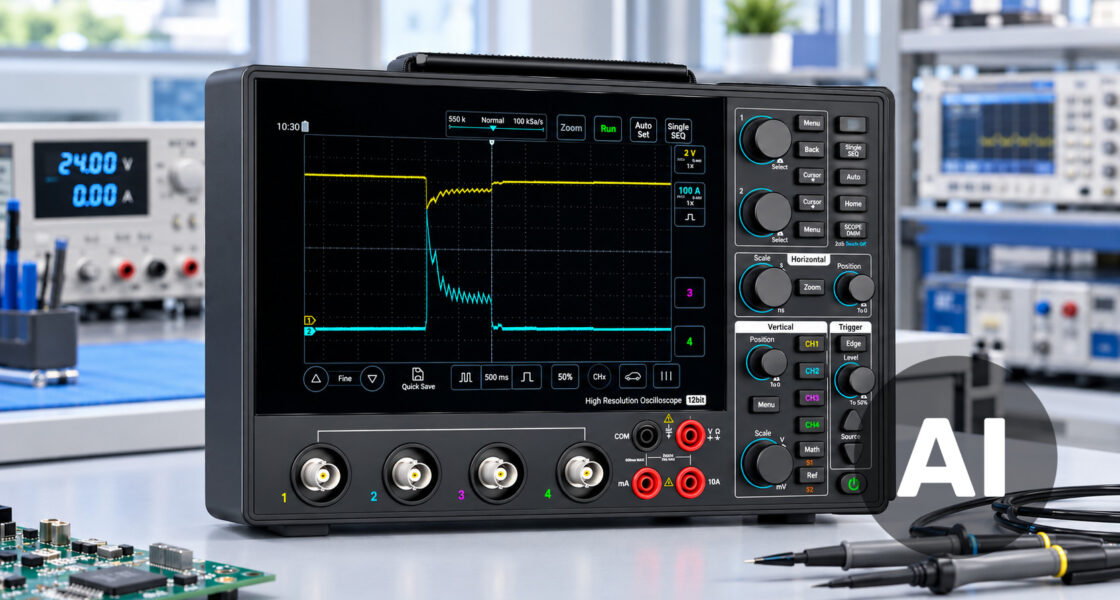

Ein gut konstruiertes Universal-Oszilloskop bewältigt beide Welten mit der richtigen Architektur. Unsere Plattform nutzt dasselbe Kern-Erfassungssystem wie ein Hochleistungs-Tischoszilloskop. Sie fügt automobilspezifische Ebenen hinzu. Ingenieure können von der Messung eines Mikrocontroller-Takts zur Diagnose eines defekten Raddrehzahlsensors wechseln, ohne das Instrument zu wechseln. Dieses Dual-Purpose-Design macht die Plattform sowohl für Werkstätten als auch für F&E-Labore wertvoll.
Warum ein Standard-Universal-Oszilloskop bei Fahrzeugtests an Grenzen stoßen kann
Viele Ingenieure beginnen mit einem Tischoszilloskop und gehen davon aus, dass sie es einfach mit zum Fahrzeug nehmen können. Prinzipiell ist ein Oszilloskop ein Oszilloskop. In der Praxis stellt der Fahrzeugtest jedoch mehrere Herausforderungen, die ein einfaches Universalgerät möglicherweise nicht bewältigt. Das Verständnis dieser Grenzen hilft Ihnen, das richtige Werkzeug für die Kfz-Signaldiagnose auszuwählen.
Hochspannungs-Eingangsschutz
Fahrzeugschaltungen sind mit Zündspulen, Einspritzdüsen und Magnetventilen verbunden. Sie können Spannungsspitzen weit über der Nennsystemspannung erzeugen. Ein Standard-Universal-Oszilloskop ist möglicherweise nur für 300 V CAT I ausgelegt. Das reicht nicht aus, um Primärzündwellenformen zu messen, die Hunderte von Volt erreichen. Unsere Plattform verfügt über robusten Eingangsschutz und unterstützt geeignete Dämpfungstastköpfe. Das macht Motor-Systemprüfung und Zündsystem-Analyse ohne Beschädigungsrisiko sicher.
Isolierte Eingangskanäle
In einem Fahrzeug können verschiedene Sensoren und Aktoren unterschiedliche Massepunkte referenzieren. Das Anschließen mehrerer nicht isolierter Tastköpfe kann Erdschleifen erzeugen. Diese verfälschen Messungen oder beschädigen sogar das Oszilloskop. Automobilspezifische Oszilloskope bieten häufig Kanal-zu-Kanal- und Kanal-zu-Masse-Isolierung. Unsere Plattform verfügt über isolierte Eingänge. Sie ermöglicht die gleichzeitige Messung von Signalen mit unterschiedlichen Massebezügen. Dies ist ein entscheidendes Merkmal für die Prüfung von Fahrzeugsensoren und Fahrzeugaktoren.
Automobilspezifische Trigger-Modi
Intermitterende Fehler sind am schwersten zu diagnostizieren. Ein Universal-Oszilloskop mit nur Flankentriggerung kann einen seltenen Glitch oder eine bestimmte Impulsbreitenanomalie verpassen. Unsere Plattform bietet erweiterte Trigger-Optionen. Dazu gehören Impulsbreiten-, Runt-, Timeout- und Mustertrigger. Sie sind unerlässlich, um erratische Sensorsignale oder Kommunikationsfehler zu erfassen. Diese Fähigkeit unterstützt direkt die Fahrzeug-Fehlerdiagnose und die schnelle Wellenform-Erfassung im Feld.
Integrierte Protokoll-Dekodierung
Moderne Fahrzeuge basieren auf digitalen Bussen wie CAN, CAN FD, LIN und FlexRay. Ein einfaches Universal-Oszilloskop zeigt nur die differentielle Spannungswellenform. Diese ist manuell kaum zu interpretieren. Unsere Plattform umfasst hardwarebasierte Dekodierung für alle wichtigen Automobilprotokolle. Sie können dekodierte Frames zusammen mit der Rohwellenform anzeigen. Diese Funktion deckt CAN-Bus-Dekodierung, CAN-FD-Protokollanalyse, LIN-Bus-Test und FlexRay-Netzwerk-Test ab – ohne externe Adapter.
Eingebautes Digitalmultimeter und Hardware-Frequenzzähler
Das Mitführen eines separaten Multimeters und Frequenzzählers verlangsamt die Diagnose. Unsere Plattform integriert ein hochgenaues DMM mit 4,5/6-stelliger Auflösung und einen Hardware-Frequenzzähler. Sie können Gleichspannung, Widerstand und Frequenz direkt über die Oszilloskop-Oberfläche messen. Der Übergang von der Wellenformanalyse zur präzisen Gleichspannungsmessung wird nahtlos. Dies ist besonders nützlich für Ladeschaltungs-Messung und Startstrom-Test. Für diese Aufgaben benötigen Sie sowohl Wellenformdetails als auch präzise Zahlenwerte.
Schlüsselfunktionen, die unsere Plattform zu einem echten Dual-Purpose-Instrument machen
Wir haben die Grenzen eines einfachen Universal-Oszilloskops untersucht. Betrachten wir nun die spezifischen Fähigkeiten, die unsere Plattform zu einer Komplettlösung machen. Sie dient sowohl der Laborarbeit als auch der Kfz-Signaldiagnose. Jede Funktion erfüllt die Anforderungen europäischer Ingenieure. Sie verlangen Präzision, Portabilität und Benutzerfreundlichkeit.
Hochauflösende Wellenform-Erfassung
Fahrzeugsensoren erzeugen oft subtile Signalvariationen. Diese tragen kritische Diagnoseinformationen. Beispielsweise kann ein Nockenwellen-Positionssensor ein 0,5-V-Signal mit winzigen Amplitudenänderungen ausgeben. Diese deuten auf mechanischen Verschleiß oder Timing-Drift hin. Ein Oszilloskop mit nur 8 Bit Vertikalauflösung übersieht diese Details möglicherweise vollständig. Unsere Plattform bietet hochauflösende Erfassung mit bis zu 12 Bit Vertikalauflösung. Sie erkennen feine Wellenformdetails, die sonst unsichtbar wären. Diese hohe Auflösung ist besonders wertvoll für Einspritzdüsen-Wellenform-Tests und Druckwellenform-Analysen. Kleine Impulsbreiten- oder Amplitudenänderungen können eine defekte Komponente offenbaren.
4,5/6-stellige Digitalmultimeter-Genauigkeit
Präzise Gleichspannungsmessung ist unerlässlich, um Sensor-Versorgungsspannungen, Batteriespannung und Ladesystemleistung zu überprüfen. Anstatt ein separates Tischmultimeter zu verwenden, integriert unsere Plattform ein hochgenaues DMM. Es bietet bis zu 4,5/6-stellige Auflösung. Sie können Gleichspannung mit Millivolt-Präzision direkt auf dem Oszilloskop-Bildschirm messen. Sie können außerdem gleichzeitig Wechsel- und Gleichanteile erfassen. Das eingebaute DMM reduziert die Anzahl der mitzuführenden Werkzeuge. Es beschleunigt die Fahrzeug-Fehlerdiagnose in der Werkstatt oder am Straßenrand.
Hardware-Frequenzzähler
Viele Fahrzeugsignale sind frequenzbasiert. Beispiele sind Raddrehzahlsensoren, Kurbelwellen-Positionssensoren und PWM-gesteuerte Aktoren. Ein Hardware-Frequenzzähler liefert eine direkte Echtzeit-Frequenzmessung. Er belastet das Haupt-Erfassungssystem nicht. Unsere Plattform enthält einen dedizierten Frequenzzähler. Er kann bis zu mehrere hundert MHz messen. Das macht ihn nützlich für Fahrzeug-Drehzahlprüfungen und allgemeine Elektronik-Fehlerbehebung. Die Funktion ergänzt Oszilloskop und DMM. Sie erhalten ein komplettes Mess-Toolkit in einer tragbaren Einheit.
CAN-, CAN-FD-, LIN- und FlexRay-Bus-Dekodierung
Protokoll-Dekodierung ist für Automobilarbeiten nicht mehr optional. Unsere Plattform umfasst hardwarebasierte Dekoder für CAN-Bus-Dekodierung, CAN-FD-Protokollanalyse, LIN-Bus-Test und FlexRay-Netzwerk-Test. Sie können auf bestimmte Nachrichten-IDs triggern und dekodierte Frames in Echtzeit anzeigen. Sie können Daten auch über die USB-3.0-Host-Schnittstelle für die Offline-Analyse exportieren. Diese Fähigkeit macht separate Bus-Analysatoren überflüssig. Sie erleichtert die Diagnose von Kommunikationsfehlern zwischen Steuergeräten erheblich.
HDMI-Ausgangsanzeige
In einer Werkstatt oder Trainingsumgebung hilft ein größeres Display, Wellenformen mit Kollegen oder Kunden zu teilen. Unsere Plattform verfügt über einen HDMI-Ausgang. Sie können das Oszilloskop direkt an einen Monitor oder Projektor anschließen. Dadurch wird das Instrument zu einem Präsentationswerkzeug. Dies ist besonders wertvoll für die kollaborative Diagnose und die Dokumentation von Fahrzeug-Fehlerdiagnose-Verfahren.
USB-3.0-Host-Schnittstelle
Schnelle Datenübertragung ist unerlässlich, um lange Aufzeichnungen zu speichern und Wellenformdaten zu archivieren. Die USB-3.0-Host-Schnittstelle unserer Plattform ermöglicht eine Hochgeschwindigkeitsverbindung zu externen Speichergeräten. Sie können stundenlang Daten erfassen oder große Dateien zur detaillierten Analyse auf einen PC übertragen. Dies ist besonders nützlich für Fahrzeugtests im Freien und die Langzeitüberwachung intermittierender Fehler.
Typ-C-Ladeunterstützung
Mobile Feldreparaturen finden oft weit entfernt von einer Steckdose statt. Unsere Plattform unterstützt das Laden über Typ-C. Sie können das Gerät über eine Standard-USB-C-Powerbank, ein Fahrzeugladegerät oder ein Laptop-Netzteil mit Strom versorgen. Diese Flexibilität ist entscheidend für mobile Diagnoselösungen. Sie können auch an abgelegenen Orten weiterarbeiten. In Kombination mit dem robusten Design macht die Typ-C-Ladefunktion das Gerät zu einer praktischen Wahl für Pannenhilfe und Außendiensttechniker.
SCPI-Fernprogrammierung
Automatisierte Prüfstände und Produktionsumgebungen erfordern Fernsteuerung. Unsere Plattform unterstützt den SCPI-Befehlssatz. Sie können das Oszilloskop in größere Testsysteme integrieren und Messungen automatisieren. Diese Funktion kommt allgemeinen Elektroniklabors und Herstellern von Fahrzeugkomponenten zugute. Sie benötigen konsistente, wiederholbare Prüfverfahren.
Praktische Anwendungen in der Kfz-Signaldiagnose

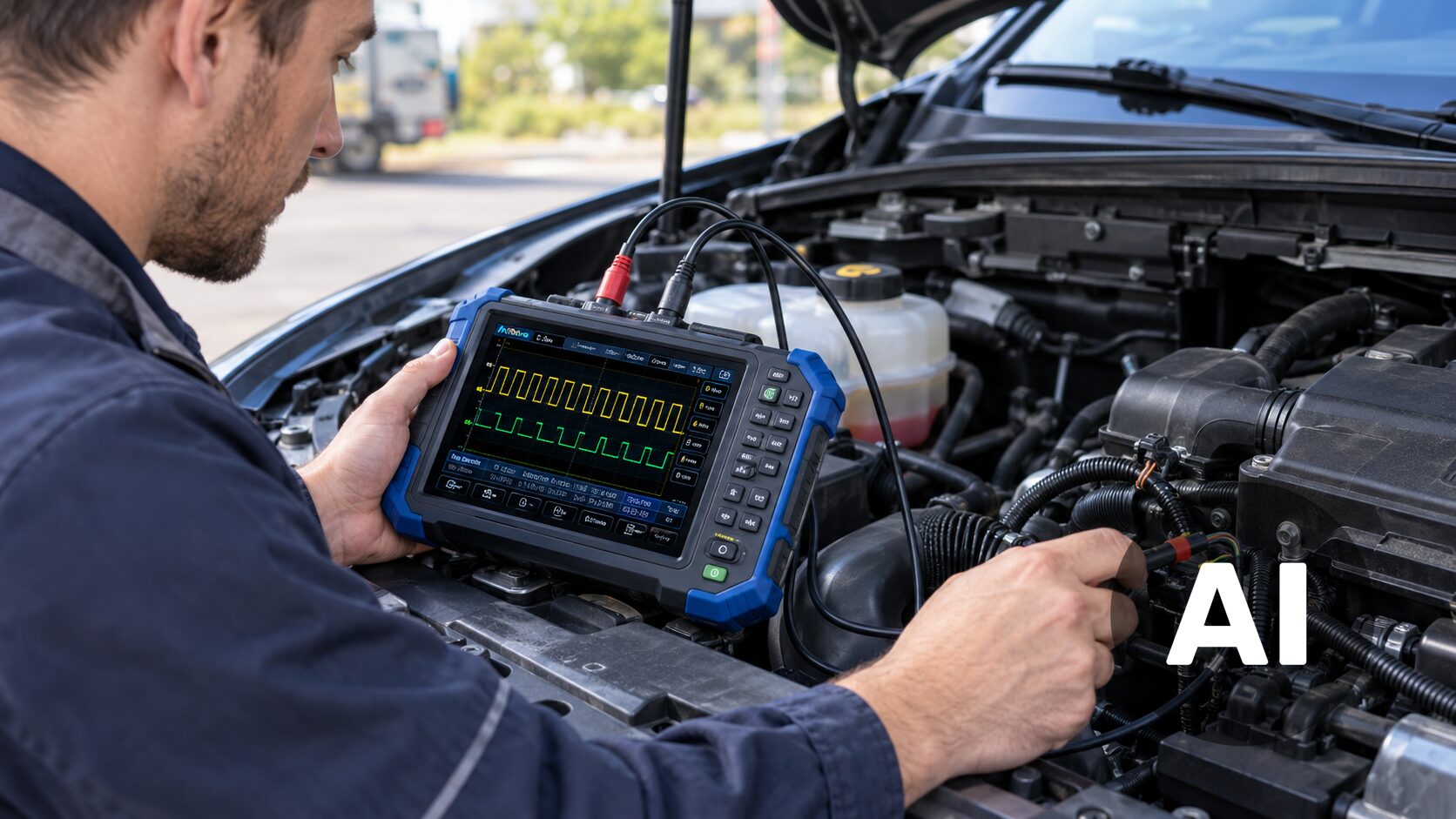

Nachdem die Kernfunktionen etabliert sind, betrachten wir, wie ein Universal-Oszilloskop mit diesen Fähigkeiten in der realen Fahrzeugdiagnose eingesetzt wird. Die folgenden Szenarien stellen häufige Aufgaben europäischer Fahrzeugtechniker dar. Sie zeigen den Wert eines einzigen Instruments, das sowohl Wellenformanalyse als auch präzise Zahlenmessung beherrscht.
Motor-Systemprüfung und Zündanalyse
Die Zündsystem-Analyse erfordert die Erfassung der Primär- und Sekundärwellenformen von Zündspulen. Diese Signale haben sehr schnelle Anstiegszeiten und hohe Spannungsspitzen. Hochauflösende Erfassung ist unerlässlich. Unsere Plattform ermöglicht es, Funkendauer, Spulenoszillation und Fehlzündungszustände klar zu beobachten. Die isolierten Eingänge schützen das Instrument vor Hochspannungstransienten. Fortgeschrittene Trigger helfen, ein einzelnes Fehlzündungsereignis zu erfassen, selbst wenn es intermittierend auftritt.
Einspritzdüsen-Wellenform-Test
Einspritzdüsen-Wellenformen liefern wertvolle Informationen über Öffnungszeit, Stromanstieg und Düsennadelbewegung. Ein hochauflösendes Kfz-Oszilloskop kann subtile Unterschiede zwischen einer gesunden und einer verstopften oder defekten Einspritzdüse aufzeigen. Mit schneller Wellenform-Erfassung und präziser Triggerung macht unsere Plattform es einfach, Einspritzdüsen-Wellenformen über verschiedene Zylinder zu vergleichen. Sie können die Ursache für unruhigen Lauf oder Fehlzündungen identifizieren.
Prüfung von Fahrzeugsensoren und -aktoren
Die Sensorprüfung umfasst eine breite Palette von Komponenten. Beispiele sind Drosselklappensensoren, Raddrehzahlsensoren und Sauerstoffsensoren. Viele dieser Sensoren erzeugen analoge Signale. Sie müssen auf Rauschen, Aussetzer oder falsche Skalierung geprüft werden. Die Aktorprüfung umfasst das Ansteuern einer Komponente und das Messen ihrer Reaktion. Beispielsweise können Sie überprüfen, ob ein AGR-Ventil sich bei Befehl korrekt bewegt. Sie können auch prüfen, ob das Positionsrückmeldesignal übereinstimmt. Das eingebaute DMM und der Frequenzzähler unserer Plattform ermöglichen es, Versorgungsspannung, Signalkontinuität und Reaktionszeit gleichzeitig zu überprüfen. Das macht die Prüfung von Fahrzeugsensoren und Fahrzeugaktoren effizienter.
Ladeschaltungs-Messung und Startstrom-Test
Die Batterie- und Ladesystem-Diagnose ist eine tägliche Aufgabe in vielen Werkstätten. Der Startstrom-Test misst den Strom, den der Anlasser während des Startvorgangs zieht. Er kann eine schwache Batterie oder einen hohen Widerstand im Startkreis aufdecken. Die Ladeschaltungs-Messung überprüft, ob die Lichtmaschine die richtige Spannung erzeugt. Sie prüft auch, ob die Welligkeit innerhalb akzeptabler Grenzen bleibt. Die präzise Gleichspannungsmessung und die Stromzangen-Unterstützung unserer Plattform machen diese Tests unkompliziert. Das eingebaute DMM liefert präzise Zahlenwerte für Bestanden/Nicht-bestanden-Entscheidungen.
Elektrofahrzeug-Diagnose und New-Energy-Fahrzeug-Diagnose
Der Aufstieg von Elektrofahrzeugen bringt neue Herausforderungen mit sich. Dazu gehören Hochvoltbatteriesysteme, Wechselrichter und komplexe Steuerungsnetzwerke. Die Elektrofahrzeug-Diagnose erfordert ein Oszilloskop mit hoher Gleichtaktunterdrückung und isolierten Eingängen. Sie benötigen außerdem eine präzise Messung der Gleichspannungs-Busspannung. Unsere Plattform erfüllt diese Anforderungen. Sie eignet sich für die New-Energy-Fahrzeug-Diagnose. Das integrierte DMM mit 4,5/6-stelliger Genauigkeit ist besonders wertvoll für die Überprüfung von Hochvolt-Gleichspannungsmessungen. Der HDMI-Ausgang ermöglicht es, Wellenformen während Schulungen oder Kundenbesprechungen einem größeren Publikum zu zeigen.
Druckwellenform-Analyse
Moderne Motorsteuerungssysteme nutzen Drucksensoren für Ansaugkrümmer, Kraftstoffverteilerrohr und Abgasdruck. Die Druckwellenform-Analyse umfasst die Erfassung des analogen Ausgangs dieser Sensoren. Anschließend vergleichen Sie ihn mit erwarteten Mustern. Die hohe Auflösung und flexible Triggerung des Oszilloskops lassen Sie kleine Druckschwankungen erkennen. Diese deuten auf Lecks, verstopfte Filter oder defekte Sensoren hin. Diese Art der Analyse ist besonders nützlich für die Diagnose von Turboladerproblemen und abgasbedingten Fehlern.
Technische Leistungsübersicht
Hier ist eine Zusammenfassung der wichtigsten Leistungsparameter, die die Eignung unserer Plattform definieren. Sie dient sowohl der Nutzung als Universal-Oszilloskop als auch der Kfz-Signaldiagnose. Diese Spezifikationen erfüllen die Erwartungen europäischer Ingenieurumgebungen. Präzision, Zuverlässigkeit und die Einhaltung internationaler Normen sind dort unverzichtbar.
- Vertikale Auflösung – Bis zu 12-Bit-Hochauflösungsmodus für feine Wellenformdetails und präzise Kleinsignalanalyse.
- Bandbreite und Abtastrate – Ausreichend für Fahrzeugsensor- und Aktorsignale. Schnelle Wellenform-Erfassung erkennt intermittierende Fehler.
- Eingebautes Digitalmultimeter – 4,5/6-stellige Genauigkeit für Gleichspannung, Wechselspannung, Widerstand und Strommessungen. Integriert in die Oszilloskop-Oberfläche.
- Hardware-Frequenzzähler – Direkte Frequenzmessung für Drehzahl- und PWM-Signale. Funktioniert bis zu mehreren hundert MHz.
- Bus-Dekodierung – Hardwarebasierte Dekodierung für CAN, CAN FD, LIN und FlexRay. Mit Trigger- und Suchfunktionen.
- Anzeige und Konnektivität – HDMI-Ausgang für externe Monitore, USB-3.0-Host für Datenexport und Typ-C-Ladefunktion für den mobilen Einsatz.
- Fernsteuerung – SCPI-Befehlssatz für automatisierte Tests und Integration in größere Systeme.
Diese Spezifikationen sind nicht nur Zahlen. Sie übersetzen sich direkt in schnellere Diagnose, präzisere Messungen und größere Flexibilität im Feld. Die hohe vertikale Auflösung lässt Sie den kleinen Spannungseinbruch erkennen, den eine verschlissene Einspritzdüse verursacht. Das eingebaute DMM ermöglicht es, die Versorgungsspannung zu prüfen, ohne die Tastköpfe zu versetzen. Der HDMI-Ausgang ist von unschätzbarem Wert, wenn Sie einem Kunden eine Wellenform präsentieren. Der USB-3.0-Host-Anschluss ermöglicht es, lange Aufzeichnungen für Garantieansprüche oder Schulungszwecke zu archivieren.
Fazit: Eine Plattform für Universal- und Fahrzeugtests
Zusammenfassend lässt sich sagen: Ein Universal-Oszilloskop kann tatsächlich der Kfz-Signaldiagnose dienen. Es benötigt die richtigen Fähigkeiten. Die klassische Oszilloskop-Definition und die Frage „Wofür wird das Oszilloskop verwendet?“ führen beide zum gleichen Schluss. Das Instrument muss sich der Anwendung anpassen. Moderne Fahrzeuge verlangen hochauflösende Erfassung, Multi-Protokoll-Dekodierung, präzise Gleichspannungsmessung und Portabilität. Unsere Plattform liefert all dies in einer einzigen Einheit. Sie schließt die Lücke zwischen allgemeiner Elektronik und Fahrzeugdiagnose ohne Kompromisse.
Sie arbeiten möglicherweise an Verbrennungsmotor-Tests, Elektrofahrzeug-Diagnose oder Fahrzeugtests im Freien. Das richtige Oszilloskop kann die Zeit für die Fahrzeug-Fehlerdiagnose erheblich verkürzen. Wählen Sie ein Instrument, das Universal-Flexibilität mit automobilspezifischer Leistung kombiniert. Sie stellen sicher, dass Ihre Diagnosefähigkeiten mit der sich schnell entwickelnden Automobilindustrie Schritt halten. Kontaktieren Sie uns noch heute, um zu erfahren, wie unsere Plattform Ihre Anforderungen in Technik und Außendienst unterstützen kann.
