Im Jahr 1771 berührte der italienische Arzt Luigi Galvani mit einem Messinghaken einen präparierten Froschschenkel, der an einem Eisengeländer hing. Der Schenkel zuckte. Galvani glaubte, er habe die „tierische Elektrizität“ entdeckt – eine dem Leben selbst innewohnende Lebenskraft. Mit der Lebenskraft irrte er, doch in einem tieferen Sinn hatte er recht: Lebendes Gewebe spricht in Spannung. Fast ein Jahrhundert später baute Émile Du-Bois Reymond das erste Gerät, um dieses schwache elektrische Flüstern zu messen. Und 1903 schenkte Willem Einthoven uns das Saitengalvanometer – den ersten praxistauglichen Oszillographen für das menschliche Herz. Die medizinische Fachwelt tat ihn als deutsche Kuriosität ab. Heute ist kein Krankenwagen ohne EKG.
Was für ein Herz gilt, gilt auch für eine Kraftstoffpumpe. Was für ein Neuron gilt, gilt auch für einen Kurbelwellensensor. Jedes elektrische System – biologisch oder mechanisch – hinterlässt eine Spur. Das Problem war niemals ein Mangel an Information, sondern ein Mangel an Geräten, die sehen. Während des größten Teils der Automobilgeschichte arbeiteten Techniker wie mittelalterliche Ärzte: Sie hörten auf Symptome, klopften an Teilen und verschrieben Ersatzteile. Manchmal funktionierte es. Oft nicht. Und wenn der Patient – eine Limousine von 2018 mit 80.000 Kilometern – nur über ein „gelegentliches Zögern“ klagte, verstummten die Werkzeuge des Fachs. Ein Diagnosegerät zeigte keine Fehlercodes. Ein Multimeter zeigte 12,6 Volt. Das Auto log, und der Mechaniker hatte keine Möglichkeit, es zu entlarven.
Atmen Sie durch. Wir kommen zur modernen Lösung – dem Kfz-Diagnoseoszilloskop, dem tragbaren Tablet-Oszilloskop, dem Deep-Memory-Oszilloskop, das in eine Werkzeugtasche passt. Doch zuerst sollten Sie verstehen, warum das über technische Daten hinaus von Bedeutung ist. Denn die Geschichte des Oszilloskops ist die Geschichte eines grundlegenden menschlichen Drangs: zu sehen, was unsere Augen nicht können.
Die Tyrannei des Durchschnitts
Ein Multimeter ist ein ehrlicher Lügner. Es tastet ein Signal hunderte Male pro Sekunde ab, mittelt diese Abtastwerte und zeigt eine Zahl an. Messen Sie eine intakte Lichtmaschine, zeigt es 14,3 Volt. Messen Sie ein defektes Einspritzventil, das gelegentlich klemmt, zeigt es immer noch 12,4 Volt. Die Fehlfunktion des Injektors mag nur drei Millisekunden dauern – ein Wimpernschlag im langsamen Mittelungsprozess des Multimeters. Die Zahl sieht normal aus. Das Auto stirbt an der roten Ampel ab. Der Mechaniker tauscht die Zündkerzen, dann die Zündspulen, dann den Kraftstofffilter. Der Kunde zahlt. Das Problem kehrt zurück.
Das ist kein handwerkliches Versagen. Es ist ein Versagen der Instrumentierung. Ein Diagnosegerät, bei aller Komplexität, meldet nur das, was das Motorsteuergerät zu senden beschließt. Und das Motorsteuergerät ist kein Wahrheitsverkünder; es ist ein Politiker. Es glättet, filtert und ignoriert Signale, die außerhalb seiner erwarteten Muster liegen. Ein Sensor kann krank sein – driftend, verrauscht, zeitweise träge – und das Steuergerät meldet „alles in Ordnung“, weil ihm die Vergleichsbasis fehlt. Der einzige Zeuge des Verbrechens ist die Spannung selbst, die sich millionenfach pro Sekunde ändert und niemals gesehen wird.
Hier kommt das Oszilloskop ins Spiel. Das Wort selbst ist eine Mischung: oscillare (lateinisch für „schwingen“) und skopein (griechisch für „schauen“). Ein Oszilloskop urteilt, mittelt oder interpretiert nicht. Es zeichnet einfach die Spannung auf, während sie durch die Zeit wandert. Jede Störung, jeder Einbruch, jede zackige Flanke bleibt erhalten. Für einen Techniker, der zu lesen versteht, ist eine Wellenform ein Geständnis. Die Frage „Wofür ist ein Oszilloskop gut?“ erhält eine einfache Antwort: für alles, was schneller geschieht, als ein Mensch wahrnehmen kann. Und das ist fast alles in einem modernen Auto.
In Vino Veritas, In Forma Veritas
Sie sollten nicht gegen Menüs kämpfen, Zeitbasen einstellen oder sich fragen müssen, warum der Trigger instabil ist. Sie sollten die Wellenform betrachten und sagen: „Ah, da – das Nockenwellensignal driftet bei hoher Drehzahl.“ Das Gerät sollte eine Glasscheibe sein, kein Rätsel. Und über Jahrzehnte waren Oszilloskope Rätsel. Sie hatten fünfzig Knöpfe, kryptische Menüs und verlangten zur Interpretation ein Elektrotechnikstudium. Sie lebten auf Labortischen, nicht in Servicebuchten. Diese Ära endet.
Was hat sich geändert? Zwei Dinge. Erstens kam das Android-Oszilloskop – ein Gerät, das ein vertrautes Betriebssystem ausführt, auf Pinch-to-Zoom reagiert und sich für Updates und Fernanzeige mit dem WLAN verbindet. Zweitens begannen Hersteller wie Micsig, Kfz-Scope-Modelle mit integrierter serieller Bus-Triggerung und serieller Bus-Decodierung zu bauen. Kein externer Adapter nötig für CAN, LIN oder FlexRay. Sie wählen „CAN High“ aus einer Liste, berühren den Bildschirm, und die Busbotschaften erscheinen neben der Wellenform. Das ist keine Innovation um ihrer selbst willen. Es ist Innovation aus einer einfachen Erkenntnis heraus: Mechaniker wollen keine Oszilloskop-Experten sein. Sie wollen Autos reparieren.
Das Deep-Memory-Paradoxon
Stellen Sie sich vor, Sie suchen ein einziges falsch geschriebenes Wort in einem 500-seitigen Roman. Sie dürfen immer nur eine Seite auf einmal sehen und können nicht zurückblättern. Das ist ein Oszilloskop mit flachem Speicher. Sie könnten den Fehler erwischen, aber wahrscheinlich nicht. Stellen Sie sich nun vor, Sie halten das ganze Buch in Händen, können vor- und zurückblättern und jede Passage heranzoomen. Das ist ein Deep-Memory-Oszilloskop. Die ATO-Serie bietet bis zu 220 Millionen Punkte Speichertiefe. Lassen Sie mich das von der Marketingsprache in die Realität übersetzen: Sie können mehrere Sekunden einer hochauflösenden Wellenform aufzeichnen – sogar Minuten eines langsamen Signals – und dann durch die Zeit scrollen, um den exakten Moment zu finden, in dem ein Sensor einen Aussetzer hatte. Der Fehler, der nur alle dreißig Sekunden bei warmem Motor auftritt? Nehmen Sie ihn einmal auf. Scrollen Sie später. Finden Sie ihn. Beheben Sie ihn.
Es gibt einen Grund, warum dies für Außeneinsatz-Oszilloskope zählt. In der Werkstatt haben Sie den Luxus, Messspitzen anzuschließen und Tests zu wiederholen. Am Straßenrand oder in der Einfahrt eines Kunden haben Sie nur eine Chance. Der tiefe Speicher wirkt wie eine Zeitmaschine. Er gibt Ihnen die Fähigkeit, zu diagnostizieren, nachdem das Ereignis vorüber ist. Was sind Oszilloskope, wenn nicht Zeitmaschinen für Elektronen? Sie speichern Geschichte. Sie erlauben Wiedergabe. Und in der Kfz-Werkstatt ist die Geschichte der einzige Zeuge, der niemals lügt.
Denken Sie an einen intermittierenden Kommunikationsfehler auf einem CAN-Bus. Das Diagnosegerät meldet „Kommunikation mit Getriebemodul verloren“. Aber das Getriebemodul schaltet ein, die Verkabelung sieht in Ordnung aus, und der Fehler tritt in der Werkstatt nicht erneut auf. Sie können stundenlang Kabelbäume wackeln, oder Sie schließen ein Oszilloskop mit serieller Bus-Decodierung an, stellen es auf Triggerung bei einem Fehlerrahmen ein und fahren. Das Scope sitzt ruhig da und beobachtet Millionen von Bits. Wenn der Fehler auftritt – ein einziges verfälschtes Bit, eine Spannungsspitze von einer defekten Lichtmaschine – hält das Scope an und zeigt Ihnen exakt, was auf die Mikrosekunde genau passiert ist. Das ist keine Diagnose. Das ist Forensik.
Ein Tablet, keine Tortur

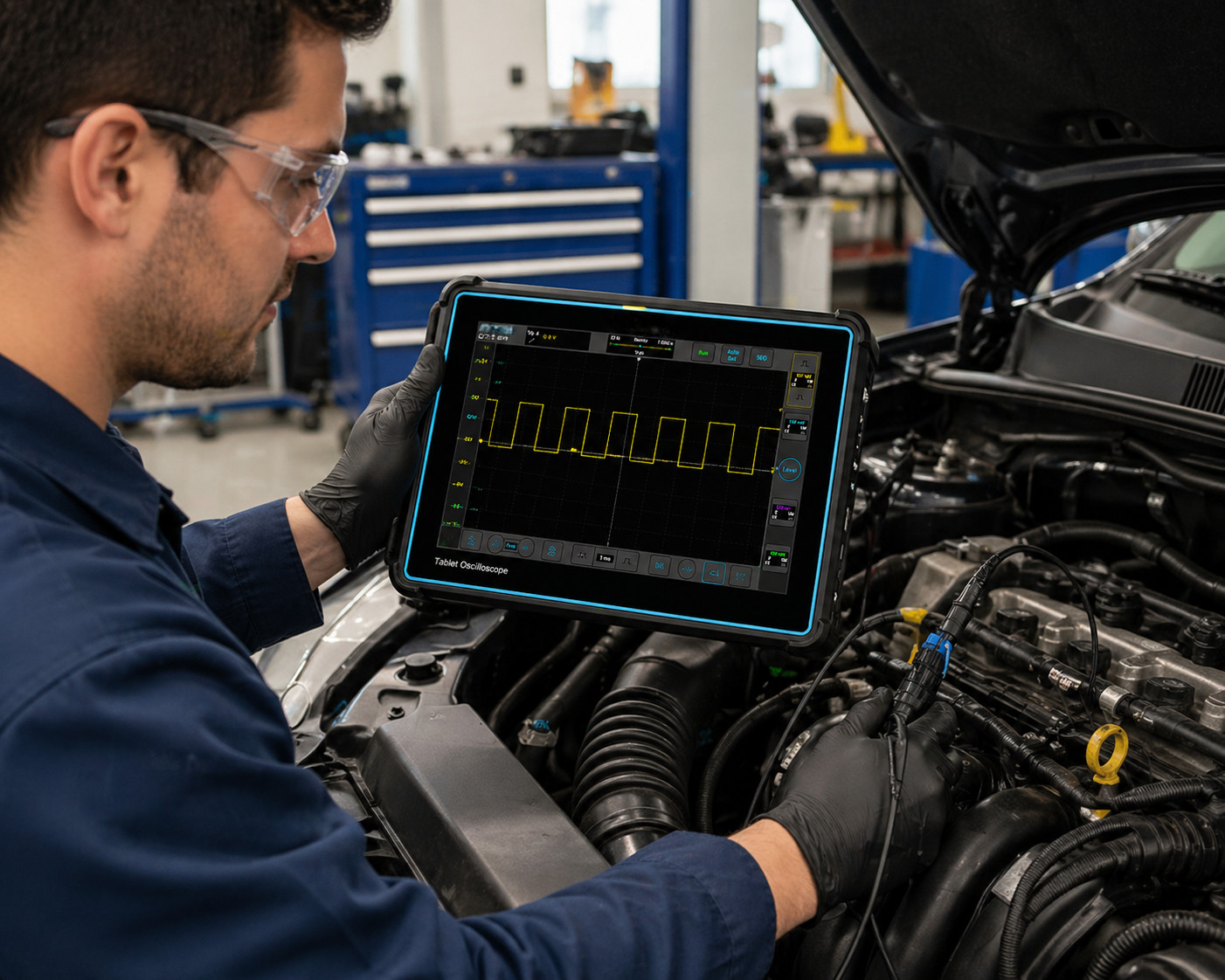

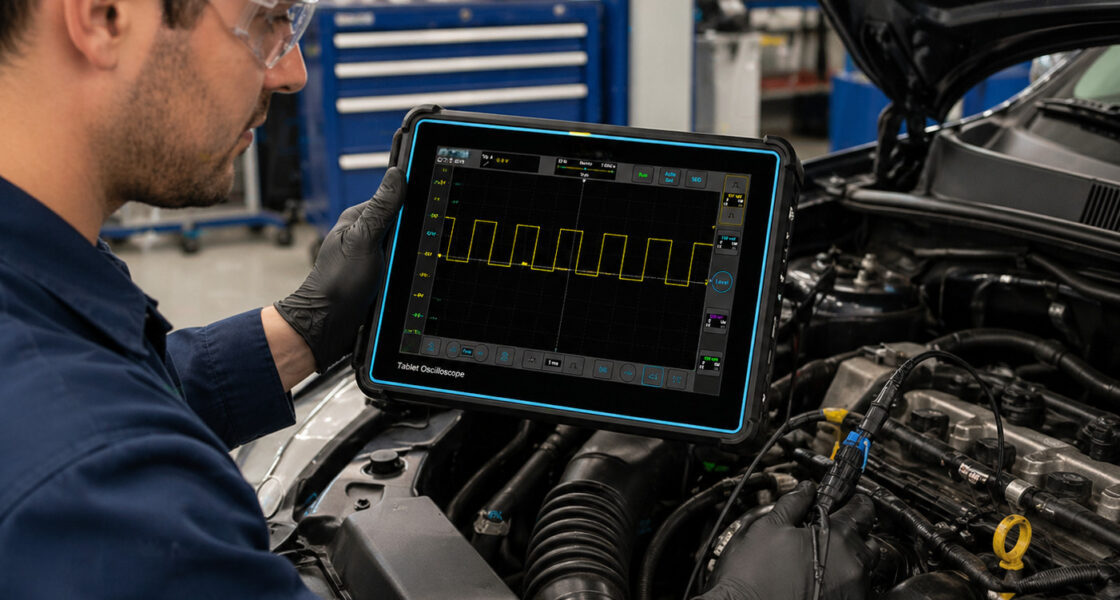

Die Micsig ATO-Serie ist ein tragbares Tablet-Oszilloskop. Es wiegt 1,9 Kilogramm – etwa so viel wie ein 14-Zoll-Laptop. Der Bildschirm ist 10,1 Zoll groß und hell genug, um bei direktem Sonnenlicht ablesbar zu sein. Der Akku hält eine ganze Schicht. Es läuft mit Android, sodass Sie weitere Diagnose-Apps installieren, Bildschirmfotos speichern oder Wellenformen per E-Mail teilen können. Es hat einen HDMI-Ausgang, sodass ein Trainer den Bildschirm in einen Klassenraum projizieren kann. Und es wird mit Voreinstellungen für Kfz-Diagnoseoszilloskope geliefert: Wählen Sie „Injektor (Benzin)“, und die vertikale Skalierung, die Zeitbasis und der Trigger werden automatisch eingestellt. Ein Anfänger kann innerhalb von sechzig Sekunden nach dem Öffnen des Koffers eine saubere Spannungsspitze eines Einspritzventils sehen.
Doch die wahre Eleganz liegt nicht in der Hardware. Sie liegt darin, wofür ein Oszilloskop verwendet wird und was kein anderes Werkzeug kann: Es zeigt Ihnen die Beziehung zwischen Ereignissen. Verbinden Sie Kanal 1 mit dem Kurbelwellensensor und Kanal 2 mit dem Nockenwellensensor. Die überlagerte Wellenform zeigt sofort, ob die Steuerkette gelängt ist. Schließen Sie einen Stromzangen-Tastkopf für das Oszilloskop an die Kraftstoffpumpe und einen Spannungstastkopf an das Pumpenrelais an – Sie sehen den genauen Moment, in dem die Relaiskontakte prellen. Verbinden Sie einen Hochspannungstastkopf mit einer Sekundärzündleitung und beobachten Sie die Brennspannungslinie. Zu kurz? Schwache Zündspule. Zu lang? Mageres Gemisch. Die Wellenform ist ein Gespräch. Wenn Sie die Grammatik gelernt haben, erzählt Ihnen das Auto alles.
Von Froschschenkeln zu FlexRay
Galvanis Froschschenkel zuckte, weil zwischen Messing und Eisen ein Spannungsgradient bestand. Er wusste es nicht, aber er hatte das einfachste Elektroskop der Welt gebaut. Zweihundert Jahre später jagen wir immer noch dem gleichen Prinzip nach: Spannung ist Information. Die Bedeutung des Oszilloskops hat sich von einer Laborkuriosität zu einem unverzichtbaren Diagnosepartner erweitert. Niemand stellt das EKG in der Medizin infrage. Der Flugdatenschreiber in der Luftfahrt ist ebenso unumstritten. Und in der Kfz-Reparatur legt das Oszilloskop endlich seinen Ruf als Werkzeug nur für „Experten“ ab. Die ATO-Serie mit ihrer Touch-Oberfläche, ihrem tiefen Speicher, ihrer Bus-Decodierung und ihrem tragbaren, akkubetriebenen Körper steht für diese Demokratisierung.
Das Ohmsche Gesetz auswendig zu kennen, ist nicht erforderlich. Ebenso wenig das Berechnen von Anstiegszeiten. Was Sie brauchen, ist Mustererkennung: Diese Wellenform sieht aus wie die Referenz; jene nicht. Und wenn sie es nicht tut, haben Sie das Problem lokalisiert. Das Fahrzeug-Oszilloskop ist kein Ersatz für Erfahrung. Es ist ein Vervielfacher derselben. Ein junger Techniker mit einem ATO und einer Bibliothek bekanntermaßen guter Wellenformen kann einen Veteranen übertreffen, der sich auf Symptome und das Wechseln-auf-Verdacht-Prinzip verlässt. Das ist keine Bedrohung; es ist eine Erleichterung. Es bedeutet, dass sich der Beruf endlich von der Kunst zur Evidenz entwickeln kann.
Wofür also wird das Oszilloskop im Jahr 2026 verwendet? Betrachten Sie alles, was zwischen dem Drehen des Zündschlüssels und dem Leerlauf des Motors passiert. Die 800 Mikrosekunden, in denen ein Direkteinspritzer feuert. Die 50 Millisekunden, in denen ein variables Ventilsteuerungsmagnetventil verstellt. Selbst der intermittierende Aussetzer, der nur an einem feuchten Tag bei 3.000 min⁻¹ auftritt – all das ist auf einem Oszilloskop sichtbar. Das Oszilloskop sieht diese Momente. Es friert sie ein. Und es übergibt sie Ihnen als unbestreitbaren Beweis.
Die einzige Frage, die bleibt
Wir fragen nicht, ob ein Krankenhaus ein EKG besitzen sollte. Wir fragen, wie viele. Dieselbe Frage klopft an die Werkstatttore: Wie viele Kfz-Diagnoseoszilloskope sollten Sie haben? Eines für jeden Arbeitsplatz? Eines für den Diagnosespezialisten? Die Antwort hängt von Ihrem Arbeitsvolumen ab, doch die Prämisse steht fest: Sie können es sich nicht leisten, kein Oszilloskop zu haben. Alle paar Jahre verdoppelt sich die Komplexität der Fahrzeugelektronik. Alte Methoden – Prüflampe, Multimeter, Diagnosegerät – sind notwendig, aber unzureichend. Sie liefern Ihnen den Durchschnitt. Die Wahrheit lebt in der Wellenform.
Die ATO-Serie, ob das 2-Kanal-Modell ATO2002 oder das 300-MHz-4-Kanal-Gerät ATO3004, bietet ein Deep-Memory-Oszilloskop-Erlebnis in einem tragbaren Tablet-Oszilloskop-Paket. Serielle Bus-Triggerung und -Decodierung für CAN, CAN FD, LIN, FlexRay und K-Leitung sind bereits eingebaut. Das ATO arbeitet auch mit Stromzangen für Oszilloskope, Hochspannungs-Differenztastköpfen und Standard-Tastkopf-Sets. Und als Android-Oszilloskop aktualisiert es sich über WLAN und exportiert direkt in PDF. Aber keines dieser Merkmale zählt so viel wie dies: Es erlaubt Ihnen, mit dem Raten aufzuhören.
Das Auto hat Ihnen die ganze Zeit etwas sagen wollen. Jetzt haben Sie ein Gerät, das endlich zuhört.
