Für Systemintegratoren, Schaltschrankbauer und Beschaffungsteams, die Solar-, Batteriespeicher- und V2G-Infrastruktur bereitstellen, ist die Auswahl eines Leistungsmoduls längst keine Frage der unidirektionalen Wattzahl mehr.
Es geht um bidirektionalen Energiefluss zwischen AC-Netz und DC-Batterie, Modusumschaltgeschwindigkeit, Netzcode-Konformität, thermische Reserven im Dauerbetrieb und darum, ob das System Energie zurückgewinnen kann, anstatt sie als Wärme abzuführen.

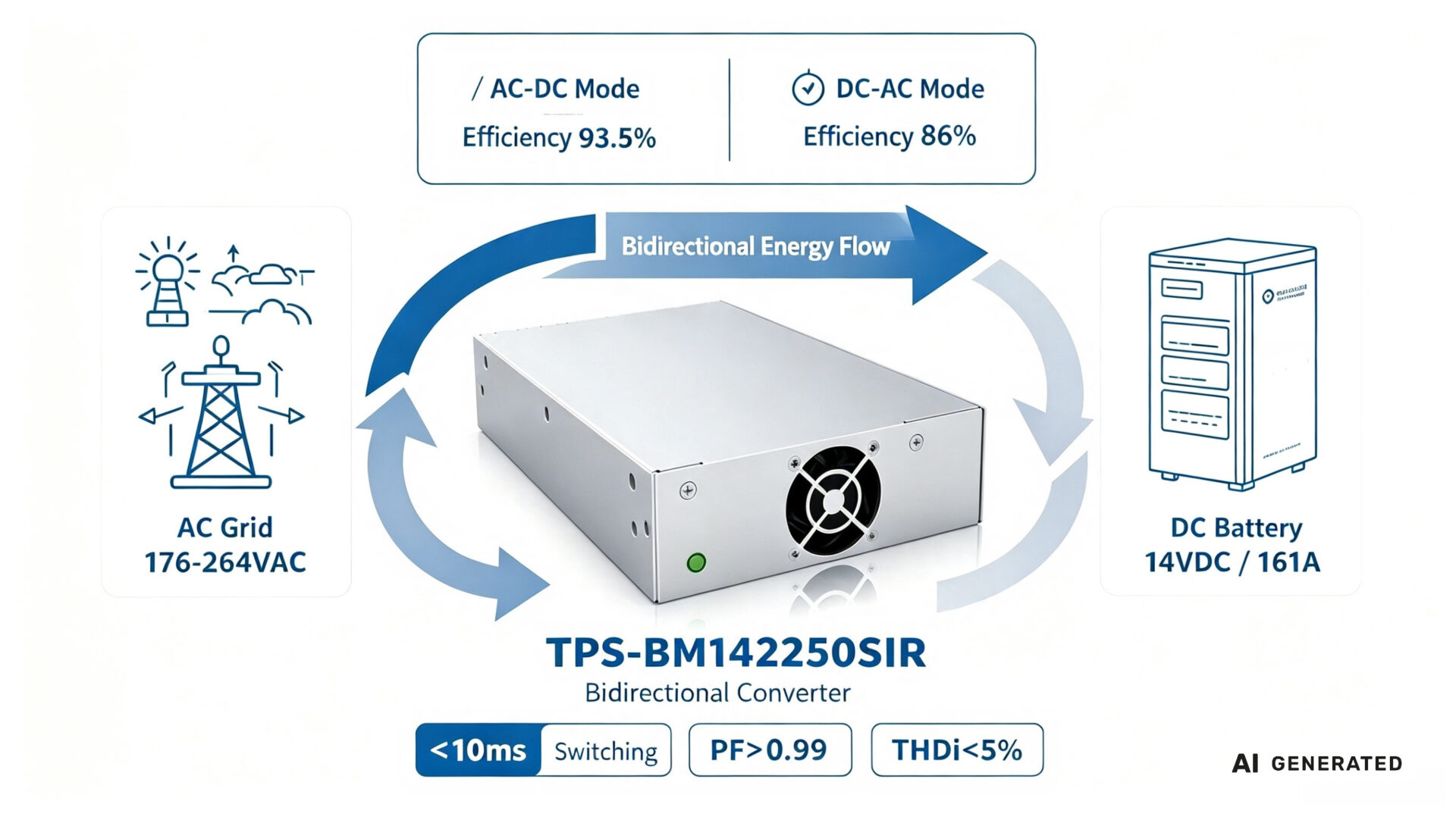

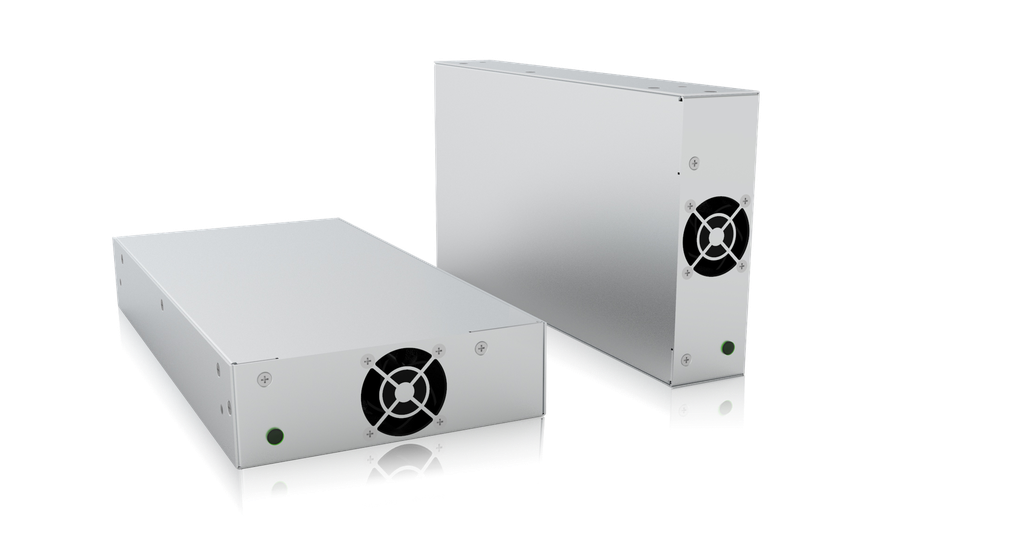

Der TPS-BM142250SIR ist ein 2250W bidirektionales AC-DC-Leistungsmodul mit 93,5% AC-DC-Effizienz und 86% DC-AC-Effizienz, <10ms Modusumschaltung, PF>0,99 und THDi<5%. Er arbeitet mit 176-264VAC-Eingang, liefert 14VDC bei 161A mit 0,5% Spannungsgenauigkeit und 500mV Ripple und unterstützt bis zu 8 parallele Einheiten mit ≤5% Stromaufteilungs-Ungleichgewicht.
Typische Anwendungen umfassen Solar-Batteriespeicher, V2G-Ladeinfrastruktur, Zellformierungstests und energierückgewinnbare Leistungsalterungssysteme.
1. Was ein bidirectional power module ist (und warum unidirektionale Netzteile nicht ausreichen)
Ein bidirectional power module ist ein Energieumwandlungsgerät, das sowohl als AC-DC-Konverter (Gleichrichter) als auch als DC-AC-Wechselrichter in einer einzigen Hardwareeinheit betrieben werden kann. Im Gegensatz zu einem traditionellen unidirektionalen Netzteil—das nur AC-Eingang aufnimmt und DC-Ausgang erzeugt—ermöglicht ein bidirektionales Modul Energiefluss in beide Richtungen: vom Netz zur Batterie während des Ladens und von der Batterie zurück zum Netz während des Entladens.
Diese bidirektionale Fähigkeit ist der grundlegende Baustein für Solar- und Batteriespeichersysteme. Das U.S. Department of Energy betont, dass Energiespeicherung eine Schlüsseltechnologie für die Modernisierung und Resilienz des Stromnetzes ist. Das Fit-for-55-Paket der Europäischen Kommission und die REPowerEU-Vorgaben beschleunigen die Einführung bidirektionaler Energieinfrastruktur in ganz Europa.
In der Praxis leistet ein Solar-Batteriespeicher-Konverter mit bidirektionaler Fähigkeit drei Dinge, die ein unidirektionales Netzteil nicht kann:
- Energierückgewinnung: Während der Batterieentladung oder beim Zellformierungstest wird die freigesetzte Energie zurück ins Netz eingespeist, anstatt über Widerstandslasten als Wärme abgeführt zu werden. Dies reduziert gleichzeitig Betriebskosten und thermische Belastung.
- Netzunterstützung: Wenn das Netz Strom benötigt, wandelt das Modul DC-Batterieenergie in AC um und speist sie zurück—was zur Netzstabilität beiträgt und V2G-Dienste ermöglicht.
- Modusflexibilität: Dieselbe Hardware übernimmt Laden, Entladen und netzgekoppelten Betrieb, was Komponentenanzahl und Schrankraum reduziert.
Für eine vertiefte technische Grundlage zu bidirektionalen Konverterarchitekturen bietet ScienceDirect eine umfassende Übersicht über Konvertertopologien für V2X-fähige Energiespeicherladegeräte, einschließlich Betriebsprinzipien, Leistungsabwägungen und netzinteraktiver Steuerungsstrategien.
2. Elektrische Leistung: Effizienz, PFC und Modusumschaltung
Der TPS-BM142250SIR ist für die elektrischen Leistungsparameter spezifiziert, die die Systemwirtschaftlichkeit in Solar- und Batteriespeichereinsätzen bestimmen.
Effizienz. Das Modul erreicht 93,5% AC-DC-Effizienz und 86% DC-AC-Effizienz (getestet bei 220VAC Volllast, Netz-THDu ≤2%). Bei einem 2250W-Modul bedeutet dies etwa 146W Wärmeabgabe im AC-DC-Modus und 315W im DC-AC-Modus. Der höhere DC-AC-Effizienzwert spiegelt die zusätzlichen Wandlungsstufen wider, die für netzgekoppelte Wechselrichtung erforderlich sind.
Leistungsfaktor und Oberschwingungen. Das Modul liefert PF>0,99 und THDi<5% bei Nennlast. Diese Werte sind kritisch für netzgekoppelte Anwendungen: Ein Leistungsfaktor unter 0,95 kann in gewerblichen Installationen zu Strafzahlungen der Versorgungsunternehmen führen, und übermäßige Stromoberschwingungsverzerrung kann die Spannungswellenform verzerren und andere Geräte am selben Abzweig beeinträchtigen.
Modusumschaltung. Die <10ms Modusumschaltzeit zwischen Gleichrichter- und Wechselrichterbetrieb ist ein wichtiges Unterscheidungsmerkmal. In V2G-Anwendungen muss der Übergang vom Laden zum Entladen (oder umgekehrt) schnell genug sein, dass das Netz ihn als kontrollierte Reaktion und nicht als Störung wahrnimmt. Für Systeme, die Frequenzregelung oder Demand-Response bereitstellen, beeinflusst diese Umschaltgeschwindigkeit direkt den Wert der erbrachten Dienstleistung.
Ausgangspräzision. Der 14VDC-Ausgang ist auf 0,5% Spannungsgenauigkeit mit 500mV Ripple-Spannung geregelt. Für Batterieformierungs- und Zelltestsanwendungen ist diese Präzision unerlässlich: Spannungsfehler wirken sich direkt auf den Ladezustand und die Zyklenlebensdauer der Zelle aus.
Zum Vergleich: Veröffentlichte Forschungsergebnisse zu bidirektionalen Resonanzkonvertern berichten von Spitzenladeeffizienzen von 96,3-96,4% bei niedrigeren Leistungspegeln (25-100W) und 95,7% bei 15kW. Die 93,5% des TPS-BM142250SIR bei 2250W stellen einen praktischen Kompromiss zwischen Effizienz, Kosten und den thermischen Beschränkungen der Zwangsbelüftung dar.
3. Thermische Strategie und Derating für Dauerbetrieb
Der TPS-BM142250SIR verwendet Zwangsbelüftung mit intelligenter Steuerung, mit einer Standard-Luftstromrichtung von vorne Einlass und hinten Auslass. Diese Konfiguration ist mit Standard-19-Zoll-Schrankluftstromarchitekturen kompatibel.
Das Modul ist für Volllastbetrieb von 10°C bis 45°C spezifiziert. Oberhalb von 45°C deratet das Modul: Bei 55°C bis 60°C wird der Ausgang auf 80% der Nennleistung begrenzt. Diese Derating-Kurve muss bei der thermischen Schrankauslegung berücksichtigt werden—wenn die interne Schranktemperatur aufgrund benachbarter Wärmequellen oder eingeschränktem Luftstrom 45°C überschreitet, wird die effektive Leistungskapazität jedes Moduls reduziert.
Zwei thermische Überlegungen sind für die Integration entscheidend:
- Luftstromweg-Definition: Der Luftstrom vorne Einlass/hinten Auslass erfordert ungehinderte Wege an der Vorder- und Rückseite des Moduls. Kabelbündel, die über den vorderen Einlass geführt werden, reduzieren die Kühlwirkung und können thermisches Derating auslösen.
- Wärmelastberechnung: Bei 2250W Ausgang und 93,5% Effizienz dissipiert das Modul etwa 146W im AC-DC-Modus und 315W im DC-AC-Modus. Mehrere Module in einem Schrank multiplizieren diese Wärmelast. Das Schrankkühlsystem muss für die Gesamtdissipation aller installierten Module ausgelegt sein, nicht nur für eines.
TPS stellt thermische Derating-Dokumentation bereit und kann Schrankluftstromanalysen als Teil des RFQ-Prozesses unterstützen.
4. Parallelbetrieb und Skalierbarkeit

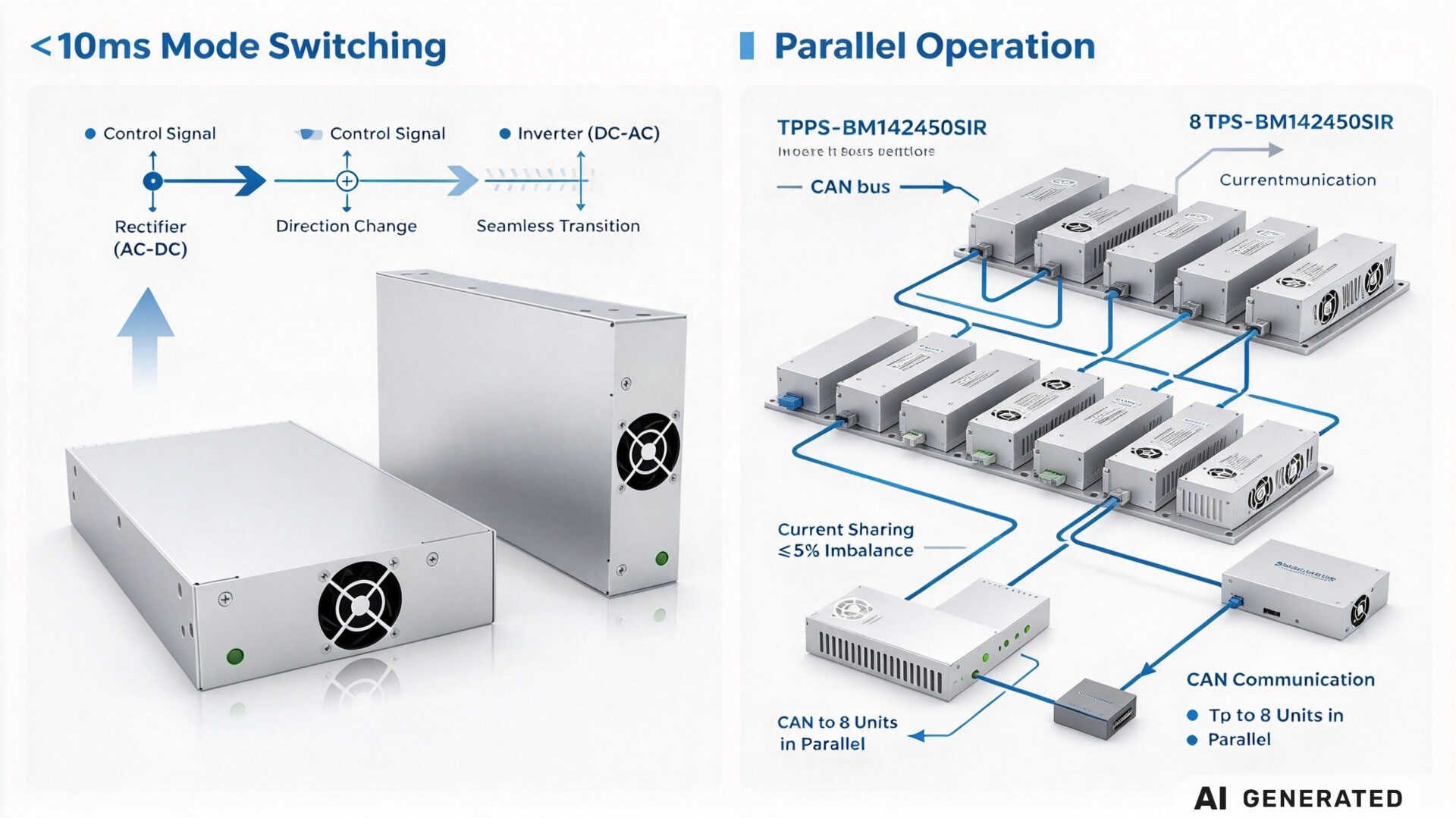

Der TPS-BM142250SIR unterstützt bis zu 8 parallele Einheiten mit ≤5% Stromaufteilungs-Ungleichgewicht. Diese Parallelfähigkeit ermöglicht es, das Modul von einem einzelnen 2250W-Kanal auf ein 18kW-System zu skalieren, ohne die grundlegende Systemarchitektur zu ändern.
Stromaufteilungs-Ungleichgewicht von ≤5% bedeutet, dass in einer 8-Einheiten-Parallelkonfiguration die Differenz zwischen dem höchstbelasteten und dem niedrigstbelasteten Modul auf 5% des Durchschnittsausgangs begrenzt ist. Dies verhindert, dass ein Modul einen unverhältnismäßigen Anteil der Last trägt—ein häufiger Ausfallmodus in schlecht ausgelegten Parallelsystemen, der zu vorzeitigem Modulversagen führt.
Für Batterieformierungs- und Gradierungssysteme ermöglicht der Parallelbetrieb dem Integrator, einen Testkanal mit der exakt erforderlichen Leistung für die Zellchemie und das Formierungsprofil zu bauen. Für netzgekoppelte Speicher bietet er N+1-Redundanz: Wenn ein Modul ausfällt, arbeiten die verbleibenden Module weiter, und die ausgefallene Einheit kann ausgetauscht werden, ohne das gesamte System abzuschalten.
5. Compliance: EN55032 EMV und netzgekoppelte Normen
Der TPS-BM142250SIR erfüllt EN55032 EMV-Normen für Störaussendungen von Multimedia-Geräten und ist für UL-, CE- und TUV-Zertifizierungen qualifiziert.
Für netzgekoppelte Anwendungen gelten je nach Zielmarkt zusätzliche Normen:
- IEEE 1547 (USA): Norm für die Verbindung verteilter Energieressourcen mit elektrischen Energiesystemen. Diese Norm definiert Anforderungen an Spannungsregelung, Netzqualität, Inselbildungserkennung und Ride-Through-Fähigkeit für netzgekoppelte Wechselrichter.
- VDE-AR-N 4105 (Deutschland): Die deutsche Niederspannungs-Netzanschlussnorm für dezentrale Erzeugungsanlagen. Sie spezifiziert Anforderungen an Einspeisemanagement, Wirkleistungsreduktion bei Überfrequenz, Bereitstellung von Blindleistung und dynamische Netzunterstützung (Fault Ride-Through).
- IEC 61851-23 (EV-Laden): Diese Norm bietet Anforderungen für bidirektionale Energieübertragung (BPT) EV-Versorgungseinrichtungen mit einer maximalen Nennspannung von bis zu 1000V AC oder 1500V DC.
- ISO 15118 (V2G-Kommunikation): Das Kommunikationsprotokoll für Vehicle-to-Grid-Energieübertragung. Alle neuen oder renovierten EVSE-Einheiten müssen ISO 15118-20 für bidirektionales Laden unterstützen.
Für eine vertiefte Betrachtung von V2G-Normen und Interoperabilität bietet das SAE Technical Paper zu V2G und Plug & Charge eine umfassende Übersicht über IEC 61851, IEC 62196 und ISO 15118-Seriennormen und deren kommerzielle Reife.
6. Anwendungsleitfaden: Solar-Speicher, V2G und Zellformierung
Solar & Batteriespeicher

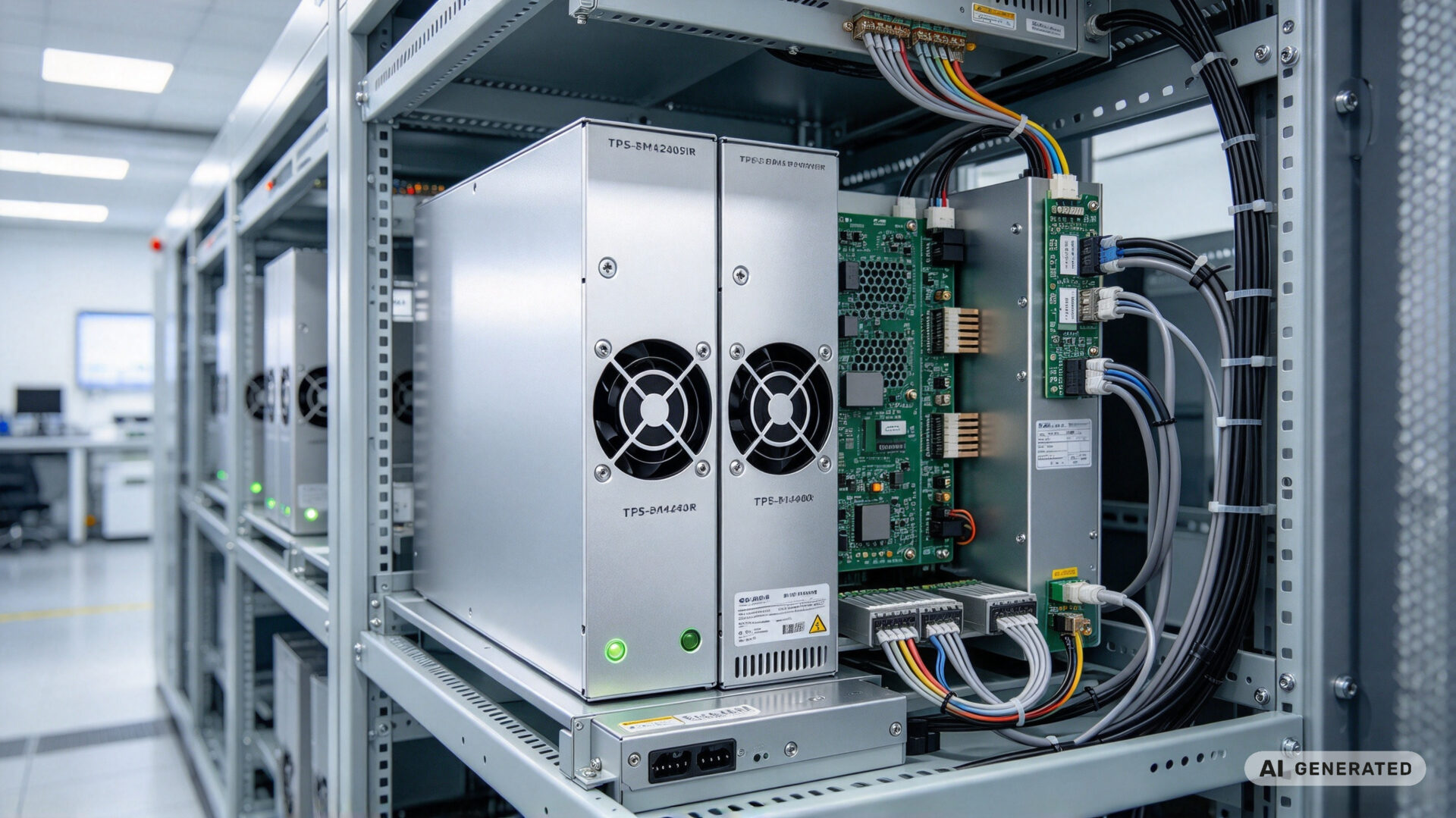

In einem Solar-Plus-Speicher-System sitzt das bidirektionale Modul zwischen dem AC-Netz und der Batteriebank. Während der Solarerzeugung wird überschüssige Energie in der Batterie gespeichert (AC-DC-Modus). Bei Spitzenlast oder Netzausfall entlädt sich die Batterie zurück ins Netz oder zu lokalen Lasten (DC-AC-Modus). Der 14VDC-Ausgang und die 161A-Stromfähigkeit sind für Niederspannungs-Batteriearchitekturen und DC-gekoppelte Solarsysteme geeignet. Die hohe Effizienz im AC-DC-Modus (93,5%) ist besonders wertvoll während der Ladephase, in der Energieverluste die Round-Trip-Effizienz des Speichersystems direkt reduzieren.
Für zusätzliche anwendungsspezifische Anleitung siehe die TPS-Ressourcen zu TPS-DM570T1512KIF und TPS-DM570T1512KIRF bidirektionalen DC-DC-Modulen für Lithium-Batterieformierung. Für breiteren Produktkontext siehe die TPS-Produktkategorie und TPS-Blog-Inhalte.
7. RFQ-Checkliste
Um Angebotserstellung und Bewertung zu beschleunigen, geben Sie bei der Anforderung eines bidirectional power module-Angebots die folgenden Informationen an:
- Leistung und Kanalanzahl: Erforderliche Dauerleistung pro Kanal und Gesamtanzahl der Kanäle (Parallelkonfiguration)
- DC-Spannung und -Strom: Batteriespannungsbereich und maximaler Lade-/Entladestrom
- Modusumschaltanforderung: Erforderliche Übergangszeit zwischen Laden und Entladen und Häufigkeit der Moduswechsel
- Netzanschlussnorm: IEEE 1547, VDE-AR-N 4105, IEC 61851-23 oder andere anwendbare Norm für den Zielmarkt
- Thermische Bedingungen: Erwartete Schrankumgebungstemperatur und Luftstrombeschränkungen für die Derating-Berechnung
- Kommunikationsschnittstelle: CAN, Modbus oder anderes Protokoll für die Systemintegration
- Zertifizierungsdokumentation: Erforderlicher UL-, CE-, TUV- oder anderer Zertifizierungsumfang
- Projektumfang: Prototypenmenge, Serienproduktionsvolumen und Lieferplan
Die Angabe dieser Details reduziert Klärungszyklen während der Bewertung. Das Engineering-Team von TPS kann Parallelkonfigurationsdesign, thermische Analyse und Netzcode-Compliance-Prüfung als Teil des RFQ-Prozesses unterstützen.
8. FAQ
Was ist der Unterschied zwischen einem bidirectional power module und einem unidirektionalen Netzteil?
Ein unidirektionales Netzteil wandelt AC in DC (oder DC in DC) nur in eine Richtung um. Ein bidirektionales Leistungsmodul kann sowohl als Gleichrichter (AC-DC) als auch als Wechselrichter (DC-AC) in derselben Hardware betrieben werden, wodurch Energie in beide Richtungen fließen kann. Dies ist unerlässlich für Batteriespeicher, V2G und energierückgewinnbare Testsysteme.
Welche Normen gelten für bidirektionale Leistungsmodule für netzgekoppelte Anwendungen?
Netzgekoppelte bidirektionale Module müssen die Verbindungsnormen des Zielmarktes erfüllen. In den USA definiert IEEE 1547 die Anforderungen für die Verbindung verteilter Energieressourcen. In Deutschland gilt VDE-AR-N 4105. Für EV-Ladeanwendungen definiert IEC 61851-23 die Anforderungen an bidirektionale Energieübertragung, und ISO 15118-20 deckt die V2G-Kommunikation ab.
Wie profitiert der Zellformierungstest von einem bidirektionalen Modul?

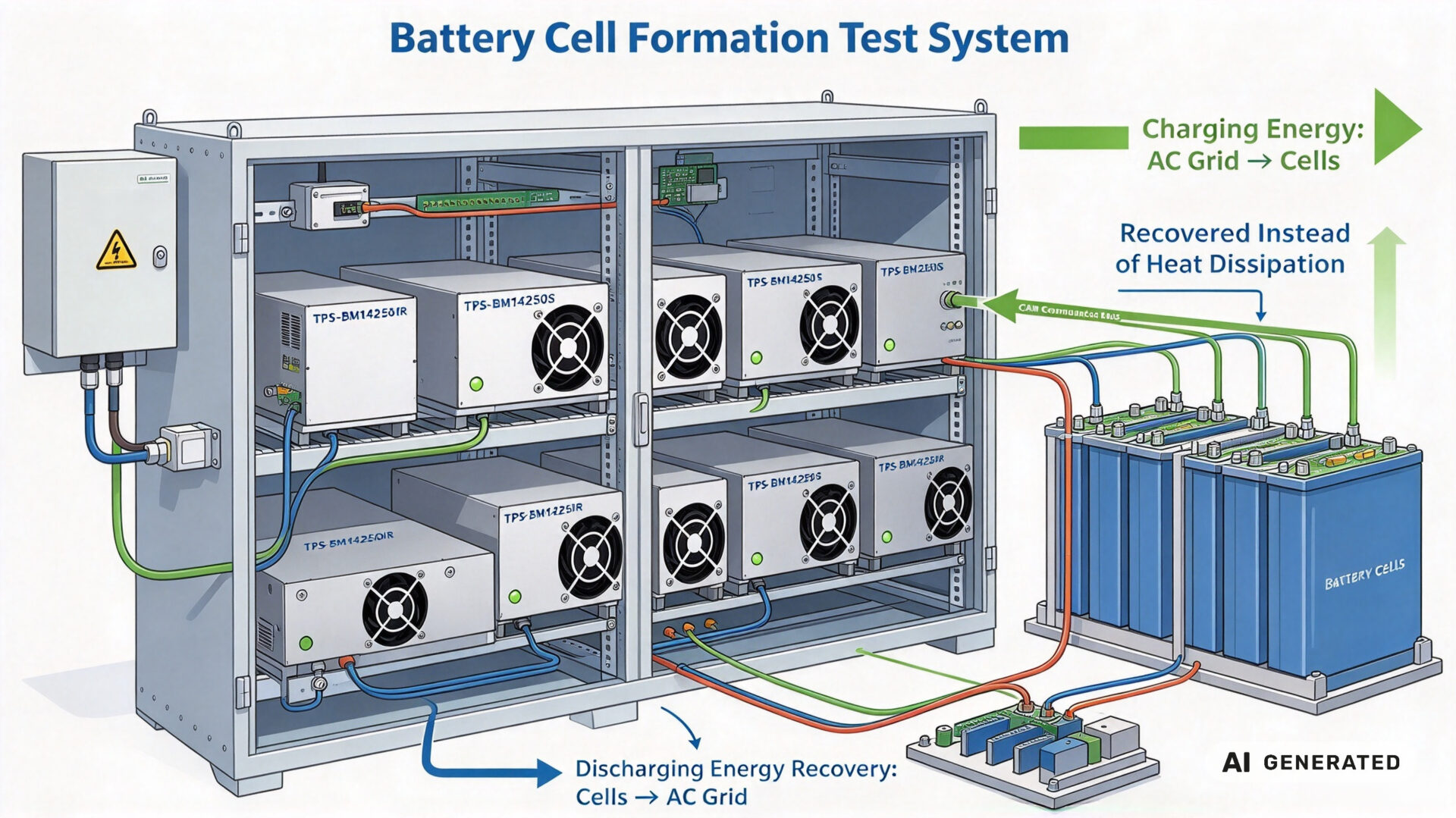

Während der Zellformierung werden Zellen geladen und dann entladen. Ein unidirektionales System führt die Entladeenergie als Wärme über Widerstandslasten ab. Ein bidirektionales Modul speist diese Energie stattdessen zurück ins Netz ein—was Stromkosten senkt, die Kühllast reduziert und die Gesamtenergieeffizienz des Testsystems verbessert.
Kann der TPS-BM142250SIR im Parallelbetrieb für höhere Leistung betrieben werden?
Ja. Das Modul unterstützt bis zu 8 parallele Einheiten mit ≤5% Stromaufteilungs-Ungleichgewicht, was eine Systemleistung bis 18kW ermöglicht. Diese Parallelfähigkeit bietet auch N+1-Redundanz für verfügbarkeitskritische Anwendungen.
Welche Zertifizierungen besitzt der TPS-BM142250SIR?
Das Modul erfüllt EN55032 EMV-Normen und ist für UL-, CE- und TUV-Zertifizierungen qualifiziert. Zertifizierungsdokumentation kann als Teil des RFQ-Prozesses bereitgestellt werden. Kontaktieren Sie TPS für marktspezifische Compliance-Anforderungen.
