Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams geht es bei der Auswahl eines Stromwandlungsmoduls für Batterietests, Energiespeicherung oder Vehicle-to-Grid (V2G)-Anwendungen längst nicht mehr nur um die reine Wattleistung. Es geht um Energieeffizienz, Netzkonformität, Wärmemanagement und die Fähigkeit, Strom nahtlos in das Netz zurückzuspeisen.

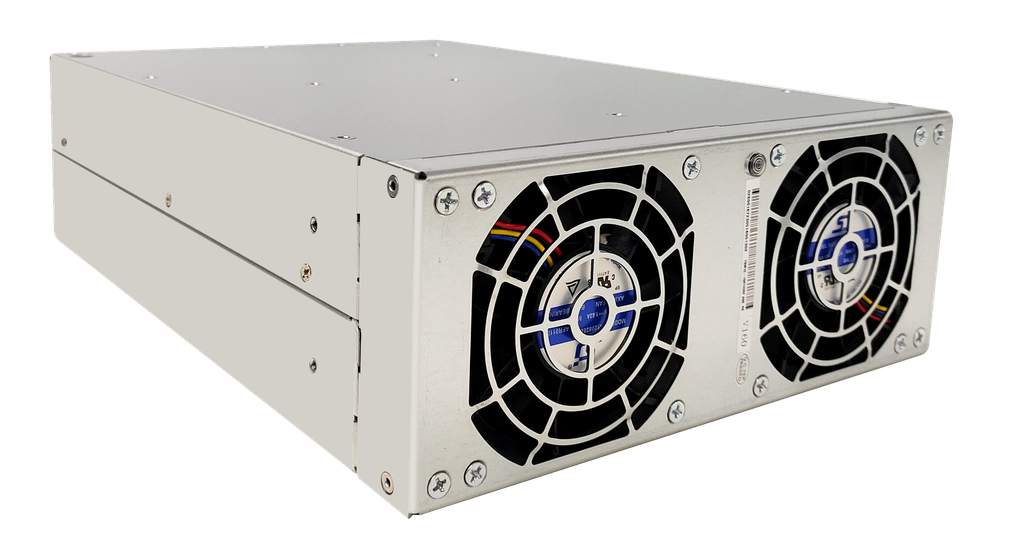

Herkömmliche unidirektionale Netzteile verschwenden während der Batterieentladezyklen massive Mengen an Energie in Form von Wärme. Die Lösung liegt in fortschrittlichen acdc bidirectional converters. Die TPS-BM142250SIR Serie ist ein hochleistungsfähiger, modularer bidirektionaler AC/DC-Wandler, der speziell für einen nahtlosen industriellen Energiefluss entwickelt wurde. Mit einer Leistung von 2250 W und einem 14VDC/161A-Ausgang ist er der ultimative Baustein für Batteriezellen-Formationstests, energierückgewinnendes Power-Aging und komplexe bidirektionale Leistungstests.
Entdecken Sie unser gesamtes Sortiment an bidirektionalen AC/DC-Modulen →
1. Der Wandel zu energierückgewinnenden Tests & V2G
In Branchen wie der Herstellung von Lithium-Ionen-Batterien verbraucht der Prozess der „Formation und Gradierung“ enorme Mengen an Strom. Historisch gesehen bedeutete das Entladen von Batterien, Energie durch ohmsche Lastbänke zu verbrennen, was massive Wärme erzeugte, die wiederum weitere Energie zur Kühlung durch HLK-Systeme erforderte.
Die Einführung des bidirectional energy storage converter (bidirektionalen Energiespeicherwandlers) hat diesen Prozess revolutioniert. Durch den Einsatz des TPS-BM142250SIR können Anlagen bis zu 86 % der entladenen Energie in das lokale AC-Netz zurückspeisen, um sie von anderen Geräten nutzen zu lassen. Dieses energierückgewinnende Power-Aging reduziert die Betriebskosten (OPEX) und den CO2-Fußabdruck drastisch. Darüber hinaus ist dieselbe bidirektionale Technologie das grundlegende Element für die electric vehicle grid integration (V2G – Netzintegration von Elektrofahrzeugen), die es EV-Batterien ermöglicht, das Netz bei Spitzenlasten zu stabilisieren.
2. Kernarchitektur: Soft-Switching & Hohe Effizienz
Das Erreichen einer hohen Effizienz in beide Richtungen erfordert fortschrittliche leistungselektronische Topologien. Der TPS-BM142250SIR ist kein einfacher Gleichrichter; er ist ein hochkomplexes high efficiency power module (Hocheffizienz-Leistungsmodul).
Während einige Systeme auf sperrige Transformatoren und hartes Schalten (Hard-Switching) angewiesen sind, nutzen unsere Module fortschrittliche soft-switched bidirectional converter-Technologie. Soft-Switching (wie Zero Voltage Switching – ZVS) minimiert die Überlappung von Spannung und Strom während der Transistorübergänge, was Schaltverluste und elektromagnetische Störungen (EMI) drastisch reduziert.
Abhängig vom spezifischen Modell innerhalb unseres bidirektionalen Portfolios können die Architekturen ein three-level bidirectional converter-Design umfassen, das die Spannungsbelastung der Komponenten reduziert und die Ausgangswellenform verbessert, oder eine isolated bidirectional dc converter-Stufe, um eine strikte galvanische Trennung zwischen dem Netz und den empfindlichen Batteriezellen zu gewährleisten. Das Ergebnis ist eine Spitzenleistung von 93,5 % Effizienz im AC-DC-Modus (Gleichrichter) und 86 % im DC-AC-Modus (Wechselrichter).
3. Elektrische Leistung & Netzkonformität
Wenn Strom in das Netz zurückgespeist wird, ist die Stromqualität von größter Bedeutung. Energieversorger erlassen strenge Vorschriften für die totale harmonische Verzerrung (THDi) und den Leistungsfaktor (PF). Ein schlecht konstruierter Wechselrichter kann das lokale Netz verschmutzen, Fehlfunktionen von Geräten verursachen und Strafen der Versorger nach sich ziehen.
Der TPS-BM142250SIR arbeitet als high power factor rectifier (Gleichrichter mit hohem Leistungsfaktor) und als sauberer netzgekoppelter Wechselrichter. Er verfügt über einen Leistungsfaktor (PF) > 0,99 und einen THDi < 5 % (getestet bei 220VAC Volllast, unter der Annahme von Netz-THDu ≤ 2 %). Dies stellt sicher, dass die Auswirkungen auf das AC-Netz vernachlässigbar sind, unabhängig davon, ob Strom bezogen oder zurückgespeist wird.
Darüber hinaus verfügt das Modul über eine ultraschnelle <10ms Modus-Umschaltgeschwindigkeit. Dieser nahezu sofortige Übergang zwischen Gleichrichter- und Wechselrichtermodus ist entscheidend für dynamische Batterietestprofile und schnelle Netzstabilisierungsreaktionen in einem grid-tied bidirectional converter-Setup.
4. Skalierbarkeit: Parallelbetrieb & Modulares Design
Industrielle Anwendungen verlassen sich selten auf ein einzelnes 2250W-Modul. Systemintegratoren benötigen skalierbare Lösungen. Der TPS-BM142250SIR ist für einen nahtlosen Parallelbetrieb ausgelegt. Sie können bis zu 8 Einheiten parallel schalten, um das System auf bis zu 18 kW pro Rack zu skalieren, bei einer Stromaufteilungs-Ungleichheit von ≤5 %. Dies gewährleistet eine gleichmäßige Wärmeverteilung und verhindert, dass ein einzelnes Modul überlastet wird.
Das Modul liefert einen hochpräzisen 14VDC-Ausgang mit einer massiven Kapazität von 161A pro Einheit. Die Präzision wird durch eine Spannungsgenauigkeit von 0,5 % und eine maximale Ripple-Spannung von 500 mV garantiert, was eine stabile, saubere Stromversorgung für empfindliche Batteriezellen während des kritischen Formationsprozesses sicherstellt. Für unterschiedliche Spannungsanforderungen bietet TPS eine Reihe von Modulen an, darunter den TPS-BM143400SI und den TPS-BM143400SIR, die ein wide voltage range bidirectional-Portfolio (bidirektional mit weitem Spannungsbereich) abdecken.
5. Hauptanwendungen: Von der Zellformation zur EV-Integration
Die einzigartige 14VDC / 161A-Spezifikation des TPS-BM142250SIR macht ihn hochspezialisiert für bestimmte industrielle Aufgaben:
- Zellformations-Tests (Cell Formation Testing): Das anfängliche Laden und Entladen von Lithium-Ionen-Zellen erfordert eine präzise Spannungsregelung (oft bei niedrigeren Spannungen wie 5V bis 14V für Zellpacks) und massive Ströme. Die bidirektionale Eigenschaft ermöglicht es, die Energie aus sich entladenden Zellen zum Laden benachbarter Zellen zu nutzen oder ins Netz zurückzuspeisen.
- Energierückgewinnendes Power-Aging: Das Testen von Netzteilen oder elektronischen Lasten durch das Verbrennen von Energie ist obsolet. Dieses Modul ermöglicht Burn-in-Tests, bei denen die Energie recycelt wird, was die Stromrechnungen drastisch senkt.
- Microgrid & V2G-Simulation: Während 14V für direkte EV-Traktionsbatterien zu niedrig ist, werden diese Module in verkleinerten Simulationsanlagen für die Forschung zur electric vehicle grid integration oder in Reihenschaltungen für Tests mit höheren Spannungen verwendet.
6. Produktspezifikationen & Funktionsübersicht
Um Ingenieurteams bei ihrer Evaluierung zu unterstützen, finden Sie nachfolgend eine strukturierte Übersicht der Fähigkeiten des TPS-BM142250SIR.
7. Integrations- & RFQ-Checkliste
Wenn Sie ein Angebot für acdc bidirectional converters anfordern, beschleunigt die Bereitstellung der folgenden Details den technischen Prüfprozess:
- Anwendungstyp: Ist dies für Zellformation, V2G oder allgemeines Power-Aging?
- Spannungs- & Stromanforderungen: Benötigen Sie die 14V/161A (TPS-BM142250SIR) oder eine andere Variante wie den TPS-BM152250SIRF-U?
- Skalierbarkeit: Wie viele Einheiten planen Sie parallel zu schalten? (Max. 8 für diese Serie).
- Netzbedingungen: Wie hoch ist Ihre lokale AC-Netzspannung und der erwartete THDu?
- Kühlungsbeschränkungen: Kann Ihr Schaltschrank die Zwangsluftkühlung von vorne nach hinten unterstützen?
8. FAQ
Was ist der Hauptvorteil eines bidirektionalen Wandlers bei Batterietests?
Der Hauptvorteil ist die Energierückgewinnung. Anstatt die entladene Batterieenergie als Wärme über Widerstände abzuleiten, speist ein bidirektionaler Wandler die Energie zurück in das AC-Netz, was die Stromkosten und den Kühlbedarf der HLK-Anlagen drastisch reduziert.
Wie schnell schaltet der TPS-BM142250SIR zwischen Laden und Entladen um?
Das Modul verfügt über eine Modus-Umschaltzeit von weniger als 10 Millisekunden (<10ms), was hochdynamische und reaktionsschnelle Testprofile ermöglicht, ohne den Energiefluss zu unterbrechen.
Kann ich mehrere Einheiten für eine höhere Leistung zusammenschalten?
Ja, das modulare Design ermöglicht die Parallelschaltung von bis zu 8 Einheiten. Das System hält eine Stromaufteilungs-Ungleichheit von ≤5 % aufrecht und gewährleistet so einen stabilen Betrieb von bis zu 18 kW pro Array.
Erfüllt dieses Modul internationale EMV- und Sicherheitsstandards?
Ja, der TPS-BM142250SIR erfüllt die EMV-Normen nach EN55032 und ist so konzipiert, dass er für UL-, CE- und TUV-Zertifizierungen in Frage kommt, was eine sichere Integration in globale Industriesysteme gewährleistet.
Was ist ein single-stage bidirectional converter?
Ein single-stage bidirectional converter (einstufiger bidirektionaler Wandler) führt die AC-DC-Gleichrichtung und die DC-DC-Wandlung in einer einzigen Leistungsstufe durch, was die Anzahl der Komponenten reduziert und die Effizienz im Vergleich zu herkömmlichen zweistufigen Designs verbessert. Obwohl die Topologien je nach spezifischem Modell variieren, konzentriert sich TPS auf die Minimierung von Wandlungsverlusten.
