Die stille Revolution in der Formationshalle
Ein verborgenes Ritual im Leben jeder Batterie
Jede Lithiumbatterie durchläuft ein verborgenes Ritual, das die meisten Menschen nie zu Gesicht bekommen. Zuerst beschichten Arbeiter die Elektroden. Dann stapeln oder wickeln Maschinen die Schichten. Schließlich fließt der Elektrolyt ein und das Gehäuse wird versiegelt. Die Zelle – noch nackt, noch anonym – rollt in eine Halle voller turmhoher Gestelle aus Metall und Kabeln. Ingenieure nennen dies die Formationshalle.
Für die nächsten Stunden oder sogar Tage wird diese neugeborene Zelle wiederholt geladen und entladen. Tatsächlich führt die Industrie dieses Ritual seit ihren frühesten Tagen durch. Die Ziele bleiben nobel: die Festelektrolyt-Grenzschicht bilden, die Chemie stabilisieren und die Kapazität einstufen. Diese Schritte garantieren folglich, dass die Zelle wie versprochen in einem Elektrofahrzeug oder einem Netzspeichersystem funktionieren wird.
Das verschwenderische Geheimnis der traditionellen Formation
Doch jahrelang verbarg dieses Ritual ein verschwenderisches Geheimnis. Wenn sich eine Zelle während des Tests entlädt, fließt ihre Energie nicht zurück ins Netz. Sie lädt keine andere Zelle. Stattdessen verbrennt sie einfach als Wärme. Widerstandsbänke – die unter der Last warm glühen – wandeln wertvolle Kilowattstunden in thermischen Abfall um.
Dann arbeitet die Klimaanlage der Fabrik noch härter, um diese Wärme nach draußen zu pumpen. Folglich zahlt der Betreiber doppelt: einmal über die Stromrechnung für die verschwendete Energie und einmal über das Kühlbudget, um sie wieder loszuwerden. Trotz all ihrer Hightech-Raffinesse diente die Formationshalle lange als Friedhof für perfekt nutzbare Elektronen.
Ein stiller technologischer Wandel beginnt
Doch dieses Bild wandelt sich. Leise, ohne großes Aufsehen, taucht ein neues Gerät in modernen Formationsschränken auf. Es sieht nicht dramatisch aus. Stellen Sie sich einen kompakten Metallkasten mit Lüftungsgittern vor. Er summt leise, während intelligente Kühlalgorithmen die Lüfterdrehzahl anpassen.
In diesem bescheidenen Gehäuse steckt jedoch eine Technologie, die die Energieökonomie der Batteriefertigung neu schreibt. Willkommen im Zeitalter des bidirektionalen DC-DC-Wandlers. Seine Aufgabe klingt täuschend einfach: die Blutung stoppen. Die Entladeenergie einfangen, bevor Widerstände sie verbrennen. Diese Energie zurück in den DC-Bus des Gebäudes schicken. Von dort aus kann sie die nächste Zelle laden, die in der Warteschlange steht.
Die Formationshalle verwandelt sich von einer Energieverbrennungsanlage in ein echtes Kreislaufsystem. Elektronen fließen nicht länger in eine Richtung ihrem Untergang entgegen. Stattdessen zirkulieren sie kontinuierlich in einer regenerativen Schleife. Diese Vision hat das Reißbrett bereits verlassen. Sie ist heute im Einsatz, in den Gestellen für energie-recyclingfähige Alterungsanlagen und Batterietestgeräte, die weltweit Gigafactories füllen.
Vom Verbrennen zum Borgen: Die Energiegleichung in einer Gigafactory
Das Ausmaß des Verschwendungsproblems

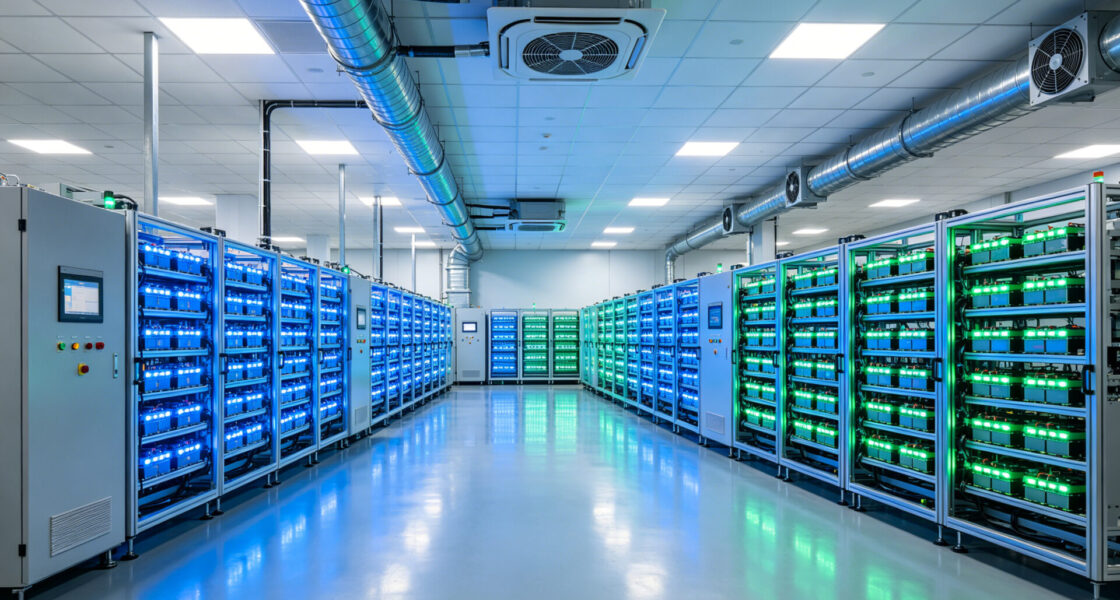

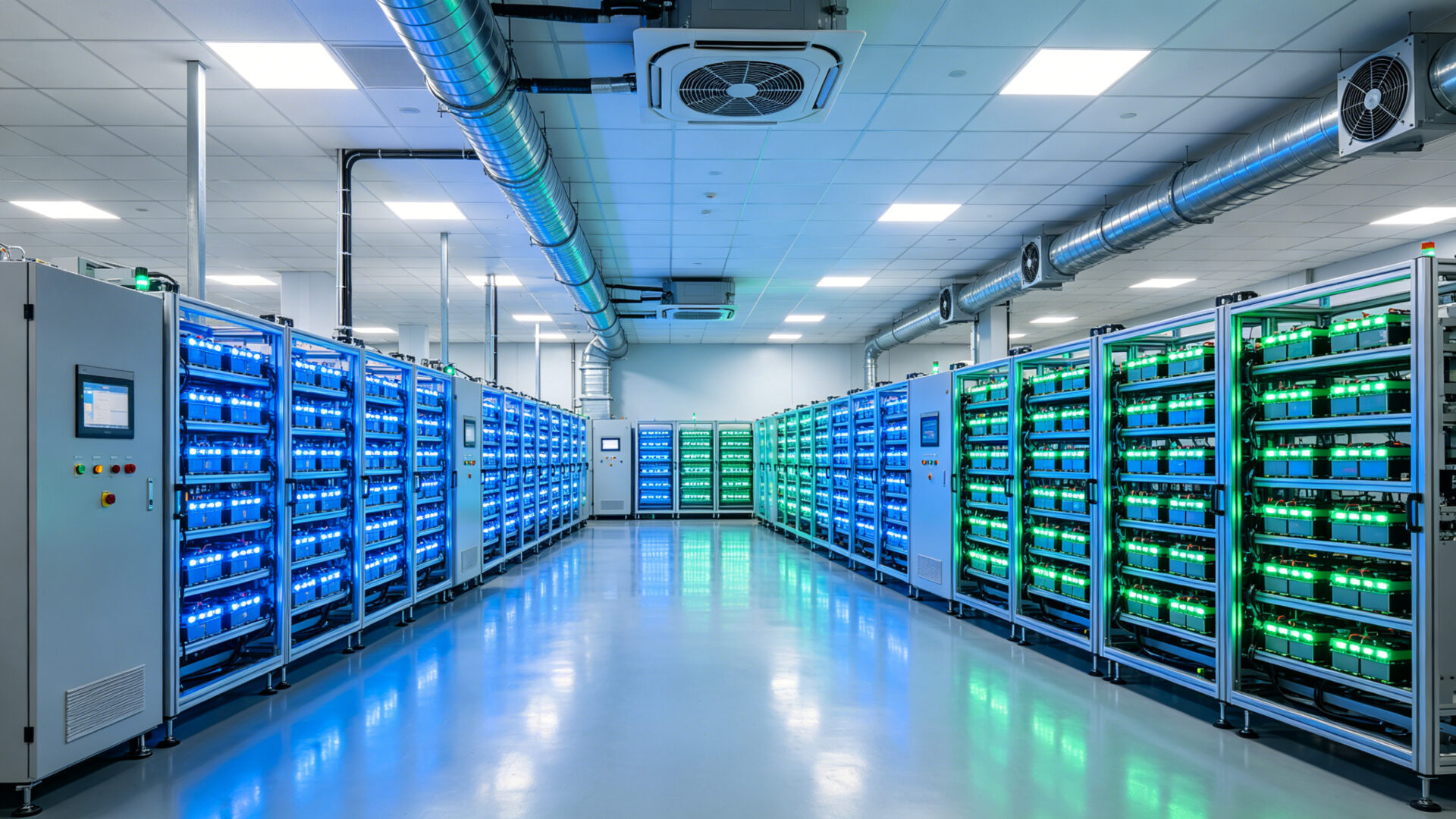

Um das Ausmaß dieses Wandels zu erfassen, betrachten Sie die Energie, die durch eine moderne Lithium-Batterie-Formationsanlage fließt. Ein einzelner Schrank kann Hunderte von Zellen enthalten. Jede Zelle durchläuft ein präzises Lade-Entlade-Profil, das Stunden dauert. Eine große Anlage verbraucht kontinuierlich Megawatt – nicht nur, um Batterien zu laden, sondern um sie gezielt zu entladen.
Die versteckten Kosten der widerstandsbasierten Entladung
In einem traditionellen Aufbau mit passiven Batterietestgeräten leitet der Entladezyklus Strom durch Widerstandsbänke. Infolgedessen wird Energie, deren sorgfältige Zuführung Stunden dauerte, in Sekunden zu Wärme. Die Zahlen erzählen eine deutliche Geschichte. Beispielsweise können Fabriken pro erzeugter Gigawattstunde Batteriekapazität 0,3 bis 0,5 Gigawattstunden während der Formation und Alterung als Wärme verbrennen.
Folglich kostet diese Verschwendung bei industriellen Strompreisen jährlich Millionen von Dollar. Darüber hinaus schließt diese Zahl die zusätzliche Kühllast nicht ein. Das Zwangsbelüftungssystem läuft auf Hochtouren. Es zieht heiße Luft von glühenden Widerständen ab und leitet sie nach draußen. Dann muss die Klimaanlage frische Ersatzluft aufbereiten. Kurzum, dieser Kreislauf der Ineffizienz galt lange als normaler Kostenfaktor der Batterieproduktion.
Wie Rekuperation die Gleichung umkehrt
Einfangen der Entladeenergie
Betrachten Sie nun die rekuperative Alternative. Ein Hochleistungs-DC-DC-Wandler – gleichermaßen nutzbar als DC-DC-Konverter, DC-Leistungswandler und DC-zu-DC-Wechselrichter – ändert die Gleichung völlig. Anstatt Energie zu verbrennen, fängt ein DC-DC-Wandler, der für präzise DC-zu-DC-Spannungswandlung ausgelegt ist, den Strom ein, der die Zelle verlässt.
Ein integrierter DC-DC-Transformator und eine präzise geregelte Wandler-DC-Stufe heben diesen Strom auf einen gemeinsamen Hochspannungs-DC-Bus an. Dieser Bus, der in einem Spannungsbereich von 513-627 VDC arbeitet, bildet das interne Energie-Rückgrat der Fabrik. Daher wandert die Energie, die Zelle A während der Entladung verlässt, über diesen Bus. Wenige Augenblicke später lädt sie Zelle B, die gerade ihren Formationszyklus beginnt.
Das Herz des Kreislaufsystems
Das Modul, das dieses Kunststück ermöglicht, ist ein echter bidirektionaler DC-DC-Wandler, der auf dem Prinzip des bidirektionalen Energieflusses basiert. In seinem Kern sitzt ein Trenntransformator, der nicht nur Spannungsskalierung, sondern auch kritische bidirektionale Trennung bietet. Infolgedessen kann sich ein Fehler in einem Kanal nicht auf den Rest des Systems ausbreiten.
Stellen Sie es sich wie ein Herz vor, das Blut durch Arterien und Venen in einem geschlossenen Kreislauf pumpt. Dieser hocheffiziente bidirektionale Wandler pumpt Elektronen durch den DC-Bus. Folglich wird Energie wiederverwendet und nicht verschwendet. Darüber hinaus reichen die Vorteile über die Formationslinie hinaus. Dieselbe Technologie bildet das Herzstück jedes fortschrittlichen bidirektionalen Testsystems und skaliert, um ein gesamtes industrielles Energiespeicher-Mikronetz zu versorgen.
Die Technologie unter dem Deckel: Sanftschaltung und Hochfrequenztrennung
Warum Sanftschaltung alles verändert
Was ermöglicht diese nahtlose Energierückführung? Die Antwort beginnt mit der Sanftschalttechnik. Insbesondere schalten bei einem traditionellen hart schaltenden Wandler Leistungstransistoren ein und aus, während sie sowohl Spannung als auch Strom führen. Jeder Übergang verschwendet eine kleine, aber bedeutsame Menge Energie als Wärme.
Bei den hohen Schaltfrequenzen, die zur Verkleinerung magnetischer Bauteile nötig sind – zehn- oder hundert Kilohertz – summieren sich diese Verluste schnell. Infolgedessen sinkt der Wirkungsgrad und Kühlkörper werden größer. Die Sanftschaltung geht einen anderen Weg. Sie nutzt resonante Schwingkreise, um die Spannungs- oder Stromkurve zu formen.
Effizienz- und Dichtegewinne
Der Transistor schaltet nur dann, wenn die Spannung über ihm oder der Strom durch ihn nahe Null ist. Dieser elegante Trick reduziert die Schaltverluste drastisch. Der Wandler arbeitet nun als echter hocheffizienter bidirektionaler Wandler. Die Spitzeneffizienz übersteigt 94 % und nähert sich oft 97 %.

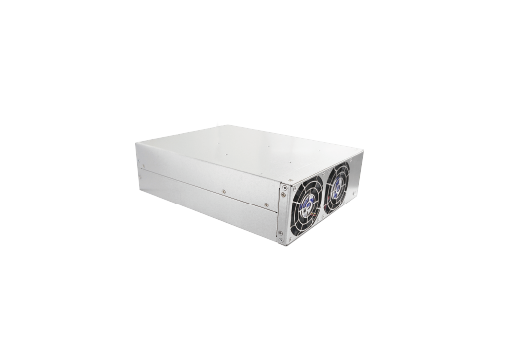

Weniger Abwärme bedeutet eine kleinere, leichtere Kühllösung. Dieses Prinzip verleiht dem Modul den Status eines echten Hochleistungsdichtemoduls. Es packt Kilowatt an bidirektionaler Leistungsfähigkeit in ein kompaktes, rackmontierbares Gehäuse.

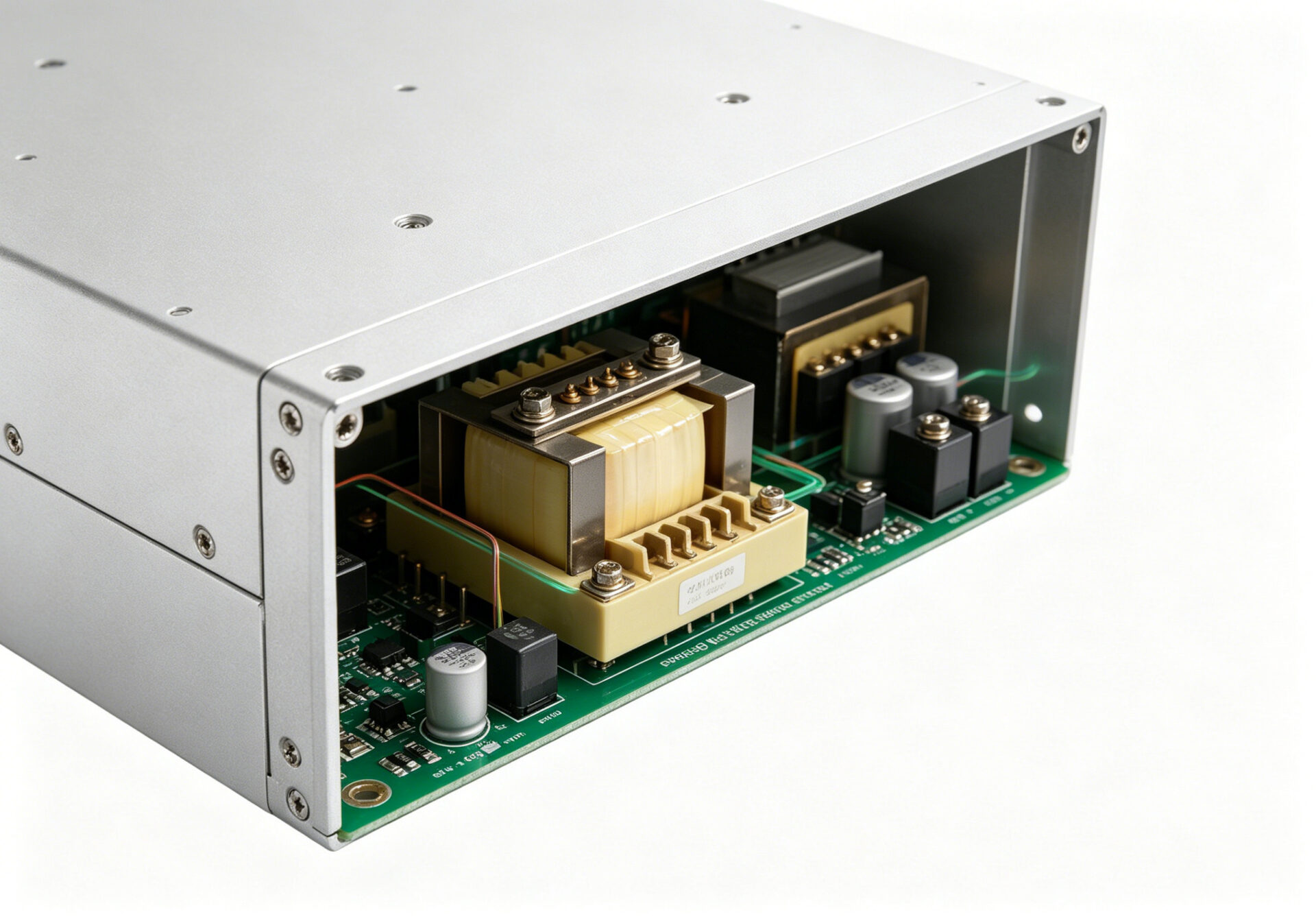

Und da das Design Hochfrequenztrennung durch einen Planartransformator integriert, schrumpft der Magnetkern dramatisch. Vergleichen Sie ihn mit einem sperrigen 50-Hz- oder 60-Hz-Transformator ähnlicher Nennleistung. Das neue Modul verarbeitet beträchtliche Leistung bei einem Bruchteil des Raums. In beengten Formationshallen, wo jeder Quadratmeter Geld kostet, bietet diese kompakte Grundfläche einen entscheidenden Vorteil.
Präzisionssteuerung und mehrschichtiger Schutz
Echtzeitbefehl und Reaktion
Eine galvanisch getrennte CAN-Kommunikationsschnittstelle ermöglicht es dem Wandler, Echtzeitbefehle vom Master-Controller der Batterietestanlage zu empfangen. Während der Entladung arbeitet das Modul als DC-zu-DC-Wechselrichter. Es zieht Strom aus der Niederspannungszelle und hebt ihn auf den 513-627 VDC-Bus an.
Umgekehrt, wenn die Zelle geladen werden muss, kehrt das Modul seine Funktion um. Nun arbeitet es als präziser DC-zu-DC-Spannungswandler. Es bezieht Strom aus dem Hochspannungsbus und liefert ein sorgfältig geformtes Stromprofil an die Zelle. In beiden Betriebsarten überwachen integrierte Sensoren kritische Parameter.
Fehlerschutz und Thermomanagement
Das Gerät ist für einen Dauerstrom von <24 A auf der Hochspannungsseite ausgelegt. Diese Grenze hält den DC-DC-Transformator und die Halbleiter sicher innerhalb ihrer Betriebsgrenzen. Sollte eine unerwartete Lastspitze oder ein Fehler in der energie-recyclingfähigen Alterungsanlage den Strom in Richtung dieser Schwelle treiben, greift der Schutz sofort ein.
Die zyklusweise Strombegrenzung setzt innerhalb von Mikrosekunden ein. Dies bildet das Fundament der umfassenden Fehlerschutzstrategie des Moduls. Die thermische Überwachung fügt eine weitere Ebene hinzu. Ein intelligenter Kühlsteuerungsalgorithmus liest ständig die Temperaturen der Schlüsselkomponenten aus.
Er passt die Lüfterdrehzahl des Zwangsbelüftungssystems entsprechend an. Der Luftstrompfad folgt einem bewussten Muster mit vorderem Einlass und hinterem Auslass. Dieses Design passt perfekt zu standardmäßigen 19-Zoll-Rack-Schränken. Kühle Luft tritt aus dem Kaltgang ein. Warme Luft wird in den Warmgang abgeführt. Die Gebäudeinfrastruktur extrahiert sie dann effizient.
Jenseits der Formationshalle: Ein Fundament für die elektrifizierte Fabrik
Spitzenlastkappung und industrielle Energiespeicherung
Diese Technologie glänzt am hellsten in Lithium-Batterie-Formationsanlagen und energie-recyclingfähigen Alterungsanlagen. Ihr Potenzial reicht jedoch weiter. Derselbe bidirektionale Baustein, der Entladeenergie in einer Gigafactory recycelt, kann auch ein industrielles Energiespeichersystem unterstützen. Fabriken nutzen diese Systeme zur Spitzenlastkappung.
Sie speichern billigen Nachtstrom und entladen ihn während teurer Tagesstunden. In dieser Rolle profitiert das Modul von seiner Zertifizierung als EN55032-konformes Leistungsmodul. Es arbeitet, ohne empfindliche Mess- und Steuergeräte in der Nähe zu stören.
Globale Zertifizierungen und Zuverlässigkeit
Globale Referenzen untermauern diese Leistung. Das Modul ist als UL-zertifiziertes Leistungsmodul, CE-zertifiziertes Leistungsmodul und CCC-zertifiziertes Leistungsmodul zertifiziert. Diese Zulassungen dienen als universeller Reisepass. Geräte, die für weltweite Märkte bestimmt sind, können es ohne zusätzliche Compliance-Hürden integrieren.
Eine solche Zertifizierung spiegelt eine tiefere Designphilosophie wider. Compliance ist kein nachträglicher Gedanke. Sie definiert die erforderliche Zuverlässigkeit eines DC-DC-Wandlers, die Industrieanwender verlangen. Ungeplante Ausfallzeiten sind schlicht keine Option.
Ein philosophischer Wandel in der Fertigung
Der Wechsel vom passiven Verbrennen zur aktiven Rekuperation bedeutet mehr als eine Effizienzsteigerung. Er signalisiert einen philosophischen Wandel. Im Zeitalter der Energiewende muss jedes Elektron seinen Beitrag leisten. Wärme, die einst nutzlos von Widerständen abgestrahlt wurde, bleibt nun im Kupfer und Silizium der Formationslinie. Sie verrichtet echte Arbeit.
Die Fabrik atmet leichter. Ihre Zwangsbelüftungssysteme kämpfen nicht länger gegen bewusst erzeugte Abwärme an. Ein Bediener, der das Dashboard betrachtet, sieht den Nettoenergieverbrauch der Formationshalle um zweistellige Prozentwerte sinken. Grégoires Traubenvollernter zeigte, dass Technologie Tradition respektieren und gleichzeitig die Effizienz steigern kann. Sie entlastete Arbeiter von sich wiederholenden, ermüdenden Aufgaben.
In demselben Geist ehrt der bidirektionale DC-Spannungswandler das strenge Ritual der Batterieformation. Aber er streift den verschwenderischsten Teil ab. Der Batterieingenieur – der Winzer der Energiewende – kann sich nun auf Qualität und Konsistenz konzentrieren. Währenddessen summt ein unsichtbares Kreislaufsystem aus Elektronen leise im Hintergrund. Keine Traube geht verloren. Keine Kilowattstunde wird verschwendet.
Hauptmerkmale
- Regenerativer bidirektionaler Energiefluss: Fungiert als nahtloser DC-zu-DC-Wandler und DC-zu-DC-Wechselrichter und ermöglicht energie-recyclingfähigen Alterungsanlagen und Batterietestgeräten, Entladeenergie zurück in den Fabrik-DC-Bus zu leiten, anstatt sie als Wärme abzugeben.
- Hochfrequenztrennung und Sanftschaltung: Integriert einen Trenntransformator mit Hochfrequenztrennung und Sanftschalttechnik, um eine hohe Effizienz des bidirektionalen Wandlers zu erreichen und gleichzeitig robuste bidirektionale Trennung und eine kompakte Grundfläche als Hochleistungsdichtemodul zu gewährleisten.
- Umfassender Schutz und Thermomanagement: Beinhaltet mehrschichtigen Fehlerschutz des Leistungsmoduls mit zyklusweiser Begrenzung für Strom <24 A sowie einen intelligenten Kühlsteuerungsalgorithmus, der ein Zwangsbelüftungssystem mit definiertem Luftstrom von vorn nach hinten verwaltet.
- Globale Konformität und Kommunikation: Zertifiziert als UL-zertifiziertes Leistungsmodul, CE-zertifiziertes Leistungsmodul und CCC-zertifiziertes Leistungsmodul, mit einem EMV-Profil gemäß EN55032-konformem Leistungsmodul. Eine isolierte CAN-Kommunikationsschnittstelle bietet Echtzeit-Telemetrie und Befehlsintegration für das bidirektionale Testsystem.
- Optimiert für Industrieumgebungen: Ausgelegt für einen Nennspannungsbereich von 513-627 VDC, dient dieser hochzuverlässige DC-DC-Wandler als skalierbarer Baustein für Lithium-Batterie-Formationsanlagen, industrielle Energiespeicher-Mikronetze und anspruchsvolle DC-Leistungswandleranwendungen, bei denen Effizienz und Betriebszeit oberste Priorität haben.
Mit Spitzeneffizienzen von über 94 %, ermöglicht durch Sanftschalttechnik, Dauerstrombelastbarkeit auf der Hochspannungsseite von unter 24 A und einem robusten Zwangsbelüftungssystem mit intelligenter Kühlsteuerung und vorderem Einlass und hinterem Auslass, liefert diese Plattform die Leistung, die erforderlich ist, um die Formationshalle von einem Ort der Energieverschwendung in ein geschlossenes Kreislaufsystem zu verwandeln. Am Ende geht es nicht nur darum, Kilowattstunden zu sparen. Es geht um die Erkenntnis, dass in den stillen, summenden Gängen einer Gigafactory jedes Elektron eine zweite Chance verdient.
