Für Systemintegratoren, Schaltschrankbauer und Elektroingenieure, die fortschrittliche Batterietest- oder Energiespeichersysteme entwickeln, ist das Energiemanagement eine entscheidende Herausforderung. Herkömmliche Testaufbauten verschwenden enorme Mengen an Energie in Form von Wärme.
Hier ändert ein bidirektionales Netzteil das Paradigma. Durch die Kombination einer DC-Stromversorgung und einer elektronischen Last in einem einzigen Gerät können diese Systeme sowohl Strom an einen Prüfling (DUT) liefern (Quellen) als auch Strom aufnehmen und in das lokale Netz oder den DC-Bus zurückspeisen (Senken).
Während viele Ingenieure aufgrund der Markenbekanntheit nach einem EA Bidirektionalen Netzteil, zeigt die Evaluierung von Hochleistungsalternativen wie dem TPS-DM570T1512KIF spezialisierte DC-DC-Lösungen auf. Diese bieten außergewöhnliche Leistungsdichte, Hochfrequenzisolation und nahtlose Netzrückspeisung für anspruchsvolle Industrieanwendungen.
Was ist ein bidirektionales Netzteil (Quelle und Senke)?

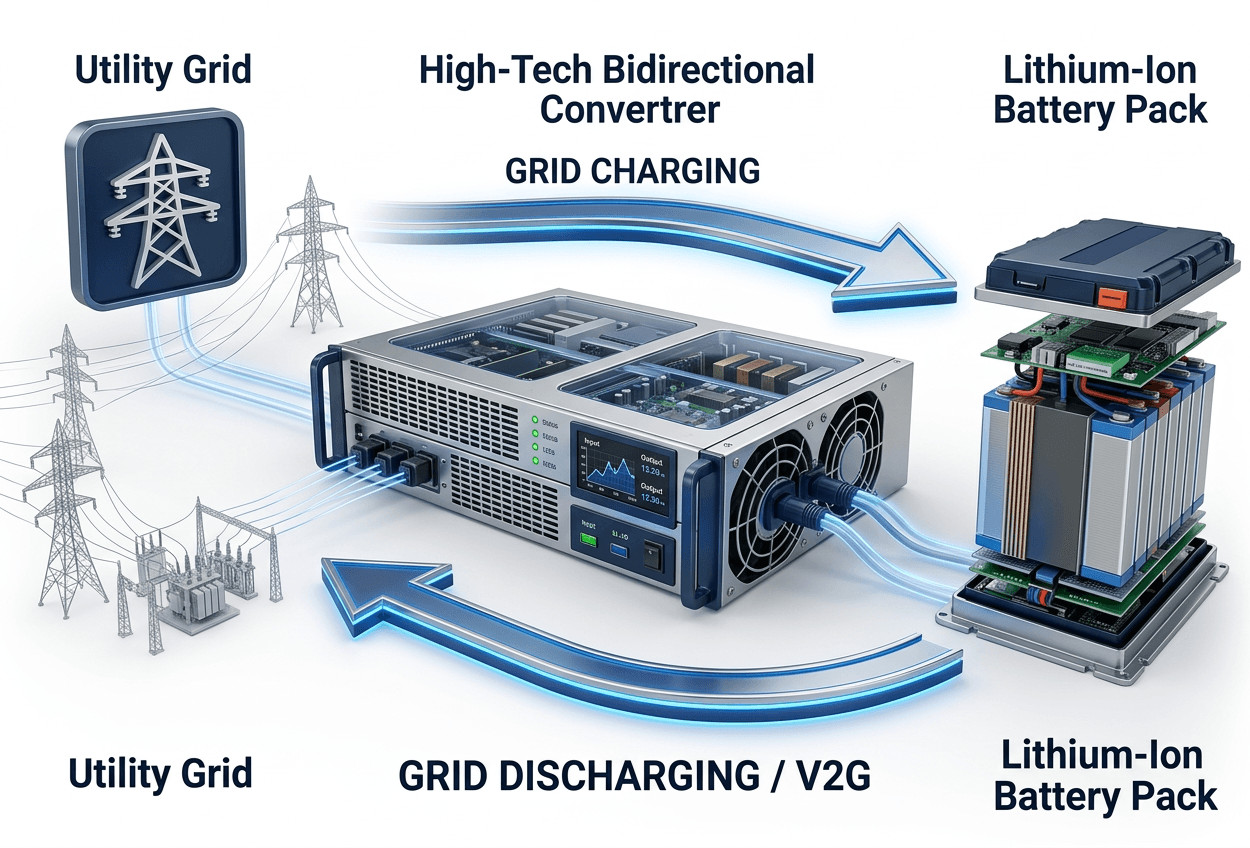

Ein Standard-DC-Netzteil liefert (quellt) nur Strom an eine Last. Eine Standard-Elektroniklast nimmt (senkt) nur Strom auf und wandelt ihn in Wärme um. Ein bidirektionales Gleichstromnetzteil wechselt nahtlos zwischen dem Quellen und Senken von Strom, ohne physische Relaisschaltung oder Unterbrechung.
Wenn es als Senke fungiert, verbrennt ein Netzteil mit Netzrückspeisung (oder regenerative Last) die Energie nicht als Wärme. Stattdessen wandelt es die aufgenommene DC-Leistung um und speist sie in das AC-Netz oder einen gemeinsamen DC-Bus zurück. Dieser Prozess der Energierückgewinnung kann bis zu 95 % der Energie zurückgewinnen, was die Stromkosten und die Anforderungen an die HLK-Kühlung in Testeinrichtungen drastisch senkt.
Evaluierung von EA Bidirektionalen Netzteil-Alternativen
Ingenieure spezifizieren für Laborumgebungen häufig eine EA regenerative Stromversorgung oder eine EA autoranging bidirektionale Quelle. Beim Übergang vom Labor zur Massenproduktion, zum Schaltschrankbau oder zur spezialisierten DC-DC-Integration sind jedoch hochspezifische Module erforderlich.
Für Anwendungen, die einen dedizierten 570VDC-Eingang und einen Hochstrom-Niederspannungsausgang (14-16VDC) erfordern, bieten die bidirektionalen Leistungsmodule von TPS eine hochoptimierte, kompakte Alternative. Im Gegensatz zu universellen Laborgeräten ist das TPS-DM570T1512KIF speziell für die Integration in größere automatisierte Testsysteme (ATE) und Energiespeichersysteme konzipiert.

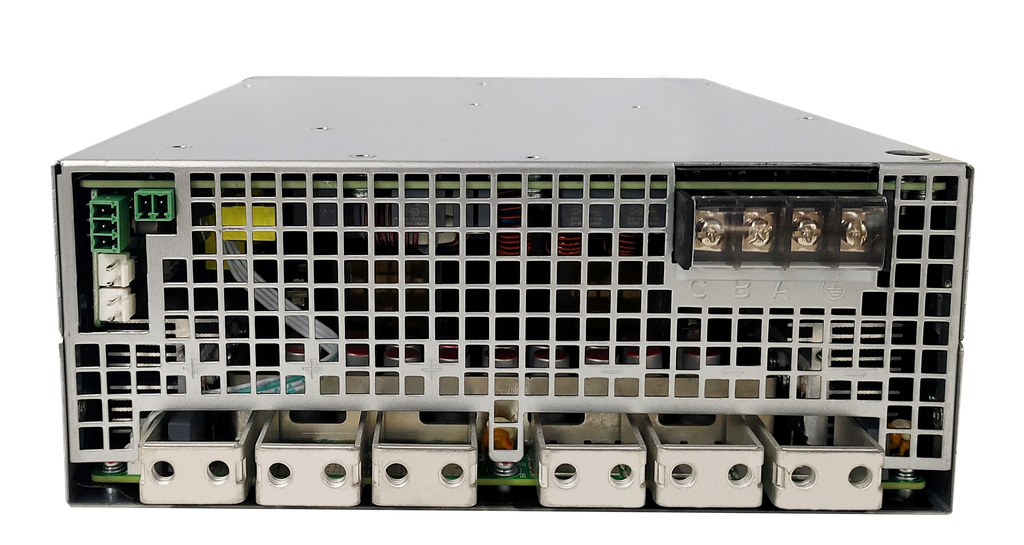

Kernspezifikationen: TPS-DM570T1512KIF
Das TPS-DM570T1512KIF ist eine Hochleistungs-DC-DC-Lösung, die für vielseitige Energieumwandlung entwickelt wurde. Es fungiert als echtes Leistungsmodul mit bidirektionalem Energiefluss.
- Hohe Leistungskapazität: Als 12000W/9600W DC-DC-Modul liefert es 12000W in positiver Richtung (Quelle) und 9600W in entgegengesetzter Richtung (Senke) und erfüllt damit extreme Hochleistungsanforderungen.
- Stabiler Ein- und Ausgang: Es verfügt über einen 570VDC-Eingang (mit einem Spannungsbereich von 513-627VDC, mit Derating in bestimmten Bereichen) und einen 14-16VDC-Ausgang.
- Hohe Strombelastbarkeit: Ausgelegt für schwere Lasten, ist es ein 800A/640A Strommodul, das 800A (positiv) und 640A (entgegengesetzt) Nennstrom liefert.
Für Systeme, die andere Spannungs- oder Stromprofile benötigen, können Ingenieure auch die Variante TPS-DM570T1512KIRF evaluieren.
Produktmerkmale & Effizienz
Bei der Integration eines Sink Source DC Power Moduls stehen Effizienz und Sicherheit an erster Stelle. Das TPS-Modul zeichnet sich in mehreren kritischen Bereichen aus:
- Hohe Effizienz: Es ist ein Hocheffizienz-Leistungsmodul mit einem Spitzenwirkungsgrad von 94,5 % bei 570VDC. Dies minimiert Energieverluste sowohl im Quellen- als auch im Senkenbetrieb.
- Sichere Isolation: Ausgestattet mit einem eingebauten Hochfrequenz-Isolationstransformator gewährleistet es einen sicheren Betrieb und eine galvanische Trennung zwischen dem Hochspannungs-DC-Bus und der Niederspannungs-Batterieseite.
- Zuverlässige Kühlung: Es arbeitet als Leistungsmodul mit Zwangsluftkühlung. Das intelligente Steuerungssystem passt die Lüftergeschwindigkeit an die thermische Belastung an und hält so optimale Innentemperaturen aufrecht.
Diese Merkmale entsprechen strengen industriellen Sicherheitsstandards, ähnlich denen der IEC 62368-1 für IKT- und AV-Geräte.
Hauptanwendungen: EV-Batterietest & Energiespeicherung
Die Fähigkeit, nahtlos zwischen Laden und Entladen zu wechseln, macht dieses Modul ideal für spezifische Industriesektoren.
Lithium-Formierung und Tests
Während der Batterieherstellung müssen Zellen formiert werden (anfängliche Lade-/Entladezyklen). Die TPS-Einheit dient als dediziertes Lithium-Formierungstestmodul. Als bidirektionales Netzteil für Batteriezyklen entlädt es die Batterie und speist die Energie in den 570VDC-Bus zurück, um andere Zellen in der Linie zu laden, was den Stromverbrauch der Fabrik drastisch senkt.
Energiespeichersysteme (ESS)

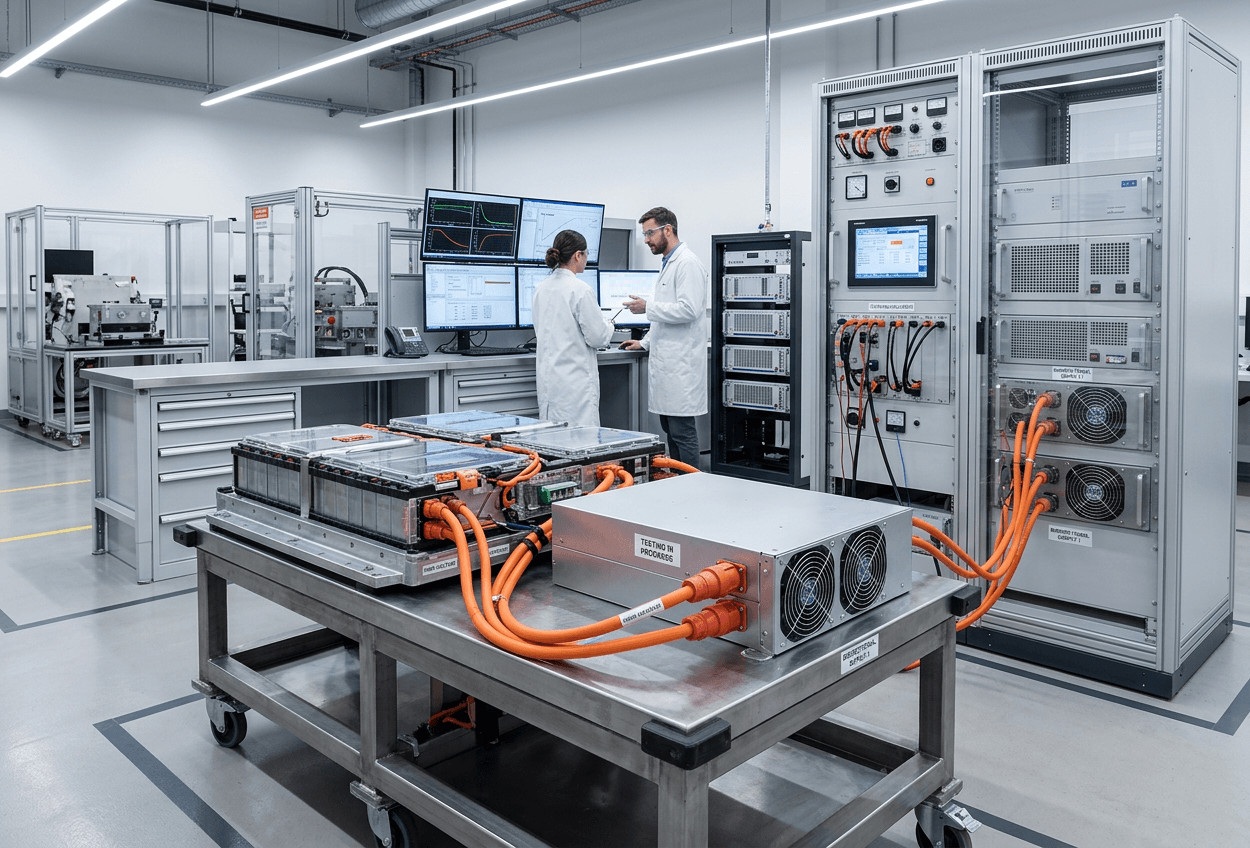

Als bidirektionales Energiespeichermodul erleichtert es die Energieübertragung zwischen Batteriebänken und dem DC-Zwischenkreis. Es ist hocheffektiv für bidirektionale EV-Batterietest-Aufbauten, bei denen die Simulation realer Fahrbedingungen (schnelles Beschleunigen/Bremsen) sofortige Quellen- und Senkenfunktionen erfordert.
Mechanische Integration & Umgebung
Systemintegratoren müssen beim Bau automatisierter Testgeräte den physischen Platz und die Kommunikationsprotokolle berücksichtigen.

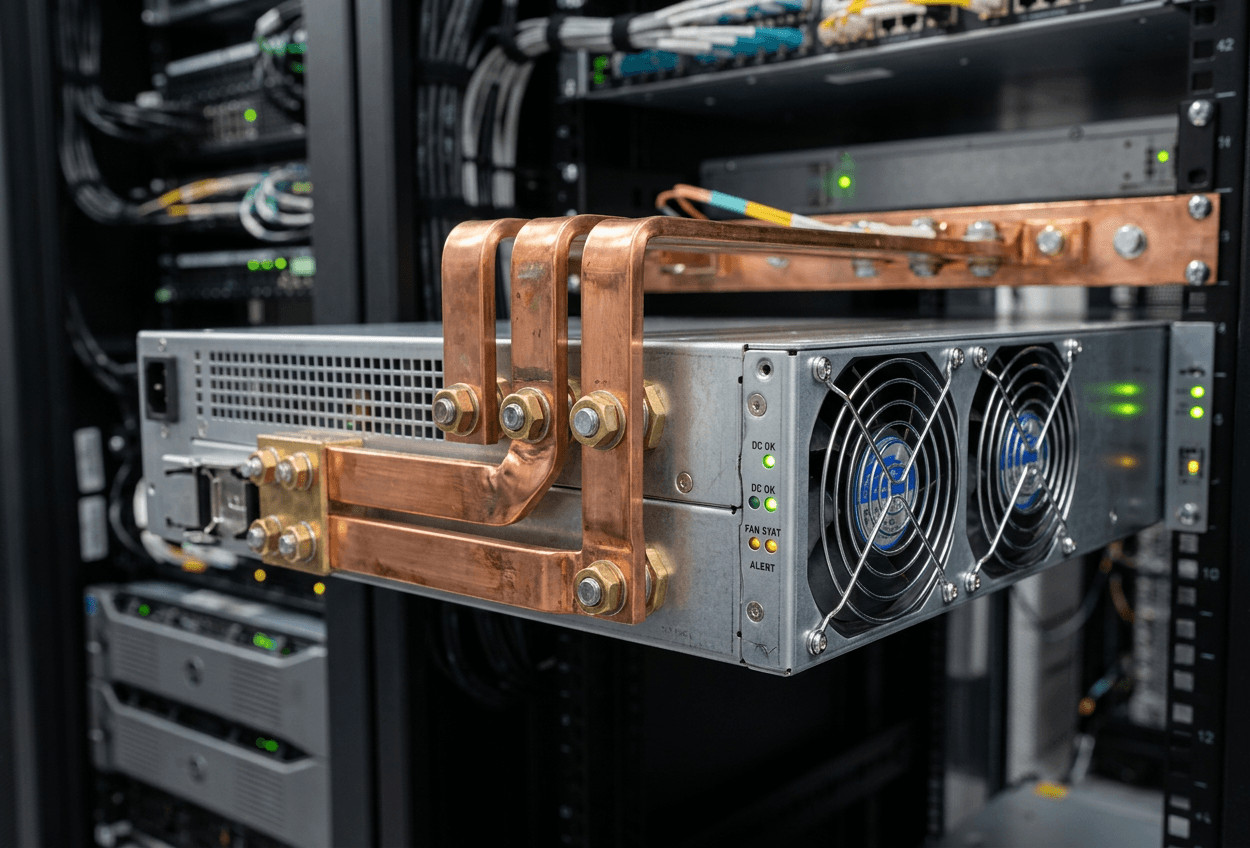

- Kompaktes Design: Mit Abmessungen von nur 300 mm × 220 mm × 86 mm ist es ein hochdichtes Leistungsmodul. Mit einem Gewicht von nur 5,5 kg balanciert dieses bidirektionale Modul extreme Leistung mit Portabilität und einfacher Rack-Installation.

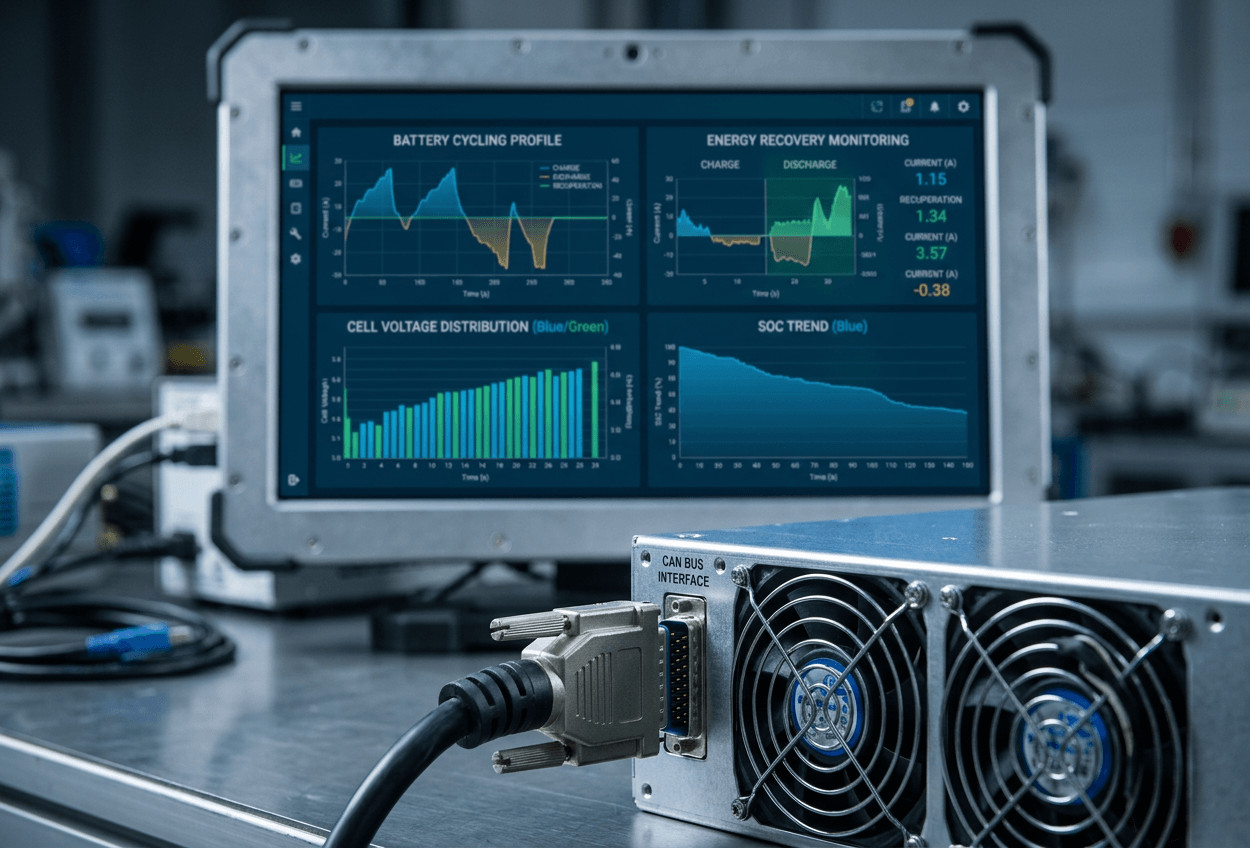

- Smarte Kommunikation: Es ist ein CAN-Kommunikations-Leistungsmodul. Durch die Nutzung des robusten CAN-Bus-Protokolls können SPS und Industrie-PCs präzise Spannungs-/Strom-Befehle senden und Echtzeit-Telemetrie zur Datenprotokollierung auslesen.
- Breiter Betriebstemperaturbereich: Es fungiert als Modul für den Betrieb von -10°C bis 60°C. Es unterstützt Volllast zwischen -10°C und 30°C, wobei zwischen 30°C und 60°C eine 90%ige Leistungs-Derating-Kurve angewendet wird, um interne Komponenten zu schützen.
Weitere Einblicke in die Integration von Leistungsmodulen in Produktionslinien finden Sie auf unserer Seite Produktionskapazitäten.
RFQ-Checkliste für den Einkauf
Um eine schnelle Bearbeitung Ihrer Angebotsanfrage (RFQ) für bidirektionale Module zu gewährleisten, bereiten Sie bitte folgende Details vor:
- Anwendungstyp: (z. B. EV-Batterietest, Lithium-Formierung, ESS).
- Spannungs-/Stromanforderungen: Bestätigen Sie, ob der 570VDC-Eingang und der 14-16VDC/800A-Ausgang zu Ihrer DC-Bus-Architektur passen.
- Menge: Prototyp vs. Massenproduktionsvolumen.
- Steuerschnittstelle: Bestätigung der CAN-Bus-Kompatibilität.
Lesen Sie weitere technische Artikel und Integrationsleitfäden in unserem Engineering-Blog.
FAQ
Was ist der Unterschied zwischen einer Standard-Elektroniklast und einer regenerativen bidirektionalen DC-Testlast?
Eine Standardlast wandelt die aufgenommene Leistung in Wärme um, was massive Lüfter oder Wasserkühlung erfordert. Eine regenerative Last (wie das bidirektionale TPS-Modul) wandelt die aufgenommene Leistung um und speist sie in den DC-Bus oder das AC-Netz zurück, wodurch Energie zurückgewonnen wird.
Kann das TPS-DM570T1512KIF ein EA-Batterietest-Netzteil ersetzen?
Ja, für spezifische DC-DC-Anwendungen. Während EA hervorragende Standalone-Laborgeräte anbietet, ist das TPS-Modul für die tiefe Integration in OEM-Systeme konzipiert und bietet 12 kW Leistung in einem hochkompakten, CAN-gesteuerten Formfaktor mit 570VDC-Eingang.
Wie handhabt das Modul das thermische Management?
Es nutzt ein intelligentes Zwangsluftkühlsystem. Systemintegratoren müssen jedoch für einen ausreichenden Umgebungsluftstrom im Schaltschrank sorgen, insbesondere beim Betrieb nahe der oberen Grenze von 60°C, wo ein Derating auftritt.
Ist der Ausgang galvanisch getrennt?
Ja, das Modul verfügt über einen eingebauten Hochfrequenz-Isolationstransformator, der die Sicherheit zwischen dem Hochspannungseingang und dem Niederspannungsausgang gewährleistet.
