Moderne Stromrichter-Systeme erfordern mehr als nur die Umkehr der Stromrichtung, wenn sie auf bidirektionalen Energiefluss umstellen. Ein bidirektionaler DC-DC-Wandler muss den Energiefluss sicher in beide Richtungen handhaben. Zudem muss er die Isolation zwischen Eingang und Ausgang aufrechterhalten. Hochfrequente Isolation löst dieses kritische Problem.
Ob Sie Lithium-Batterie-Formierungsgeräte, Batterie-Testgeräte, energie-rückspeisefähige Alterungsgeräte oder ein bidirektionales Testsystem für ein Energiespeichersystem entwickeln – Ihre Wahl der bidirektionalen Isolationstopologie wirkt sich direkt auf Sicherheit, Zuverlässigkeit und Effizienz aus. Unser DC-DC-BPM-Modul integriert bidirektionalen Energiefluss mit bewährter Soft-Switching-Technologie. Es erreicht einen Spitzenwirkungsgrad von 94,5 % und eine Nennausgangsleistung von 12000 W bei einer Nennspannung von 570 V DC. Mit einem weiten Eingangsspannungsbereich von 560–627 V DC wandelt es herunter auf eine Ausgangsspannung von 14–16 V DC und liefert dabei bis zu 800 A Ausgangsstrom. Es hält zudem eine Spannungsgenauigkeit von ±1 % und eine Restwelligkeit von 500 mV ein.
Im Rückwärtsbetrieb unterstützt das Modul eine rückspeisefähige Eingangsleistung von 9600 W bei 640 A Rückwärtseingangsstrom. Es erzeugt einen Rückwärtsspannungsbereich von 513–580 V DC. Dieser bidirektionale DC-DC-Wandler muss globalen Normen wie EN55032 für EMV sowie UL-, CE- und CCC-Zertifizierungen entsprechen. Er enthält außerdem einen umfassenden Fehlerschutz des Leistungsmoduls, um einen hochzuverlässigen DC-DC-Wandler zu gewährleisten.
Dank seines Aufbaus als hochintegriertes Leistungsmodul, der Zwangsluftkühlung (Lufteintritt vorne, Luftaustritt hinten) und der Unterstützung von Betriebstemperaturen zwischen -10 °C und 30 °C integriert das Modul eine CAN-Schnittstelle für eine nahtlose Systemanbindung. Aber warum ist hochfrequente Isolation wirklich wichtig? Dieser Artikel untersucht die Kernprobleme, die sie löst.
Sicherheit und Personenschutz in Hochspannungssystemen

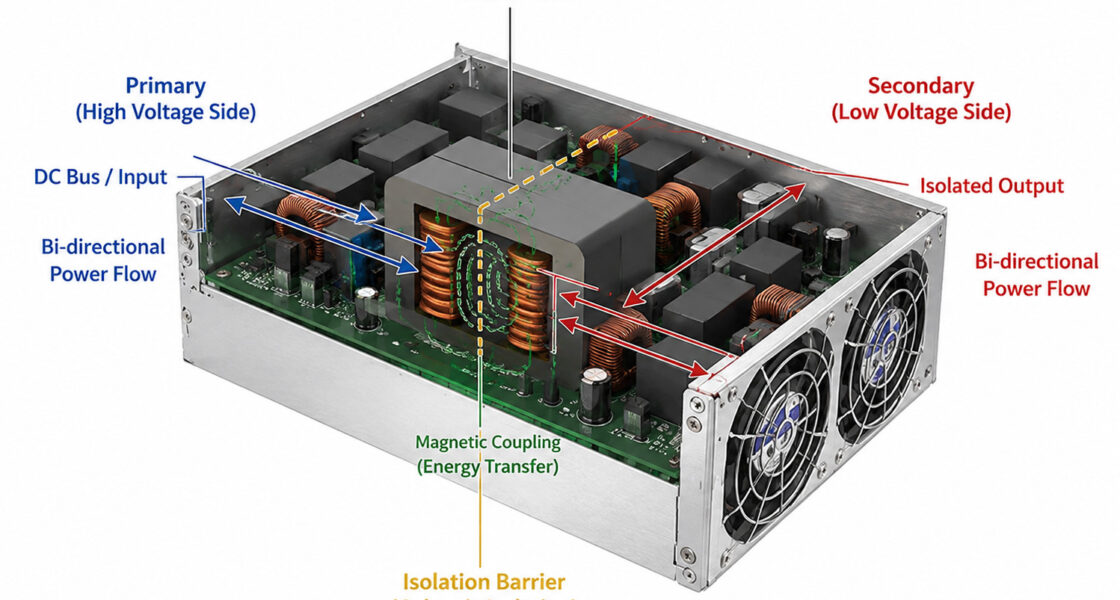

Bidirektionale Isolation löst ein grundlegendes Problem: elektrische Sicherheit. In jedem Batterie-Testgerät oder Energiespeichersystem arbeitet der DC-Zwischenkreis häufig mit Spannungen über 500 V (z. B. 570 V Nennspannung). Ohne galvanische Trennung kann ein einziger Fehler Bediener oder nachgeschaltete Geräte gefährlichen Spannungen aussetzen. Hochfrequente Isolation schafft eine physikalische Barriere zwischen Eingang und Ausgang und unterbricht den direkten elektrischen Pfad.
Diese Isolation ist besonders wichtig für Lithium-Batterie-Formierungsgeräte. Dort könnten Elektrolytaustritt oder interne Kurzschlüsse der Batterie sonst das gesamte Gehäuse unter Spannung setzen. Unser DC-DC-BPM-Modul verwendet einen Hochfrequenztransformator. Es erfüllt die Kriech- und Luftstreckenanforderungen von UL‑zertifizierten, CE‑zertifizierten und CCC‑zertifizierten Leistungsmodulen.
Die Isolations-Spannungsfestigkeit liegt typischerweise über 3000 V AC. Daher erscheint selbst unter Fehlerbedingungen keine gefährliche Spannung auf der Niedervoltseite (z. B. die 14–16 V Ausgangsspannung für die Zellformierung). Für energie-rückspeisefähige Alterungsgeräte, bei denen mehrere Module ein gemeinsames Kühl- oder Kommunikationsbussystem teilen, verhindert die Isolation Erdschleifen, die Stromschlagrisiken verursachen könnten.
- Galvanische Trennung unterbricht Fehlerströme – Verhindert, dass Fehler auf der Hochspannungsseite die Niederspannungsklemmen erreichen.
- Erfüllt internationale Sicherheitszertifizierungen – UL, CE, CCC fordern alle eine Isolation für Human-Circle-Stromkreise.
- Schützt empfindliche Messschaltungen – Die Spannungsgenauigkeit von ±1 % bleibt auch bei verrauschten DC-Zwischenkreisen erhalten.
- Ermöglicht sichere Parallelschaltung – Isolierte Ausgänge können ohne Querstromrisiken parallel geschaltet werden.
Gleichtakt-Störunterdrückung und EMV-Konformität
Ein weiteres kritisches Problem ist die elektromagnetische Störung (EMV), insbesondere Gleichtaktstörungen. Bei nicht isolierten DC-DC-Wandler-Topologien koppelt die hohe dv/dt des Schaltknotens direkt auf die Eingangs- und Ausgangskabel. Diese Kopplung lässt die Kabel wie Antennen wirken. Daher wird die Bestehen von Prüfungen nach EN55022 oder EN55032 als EMV-gerechtes Leistungsmodul äußerst schwierig.

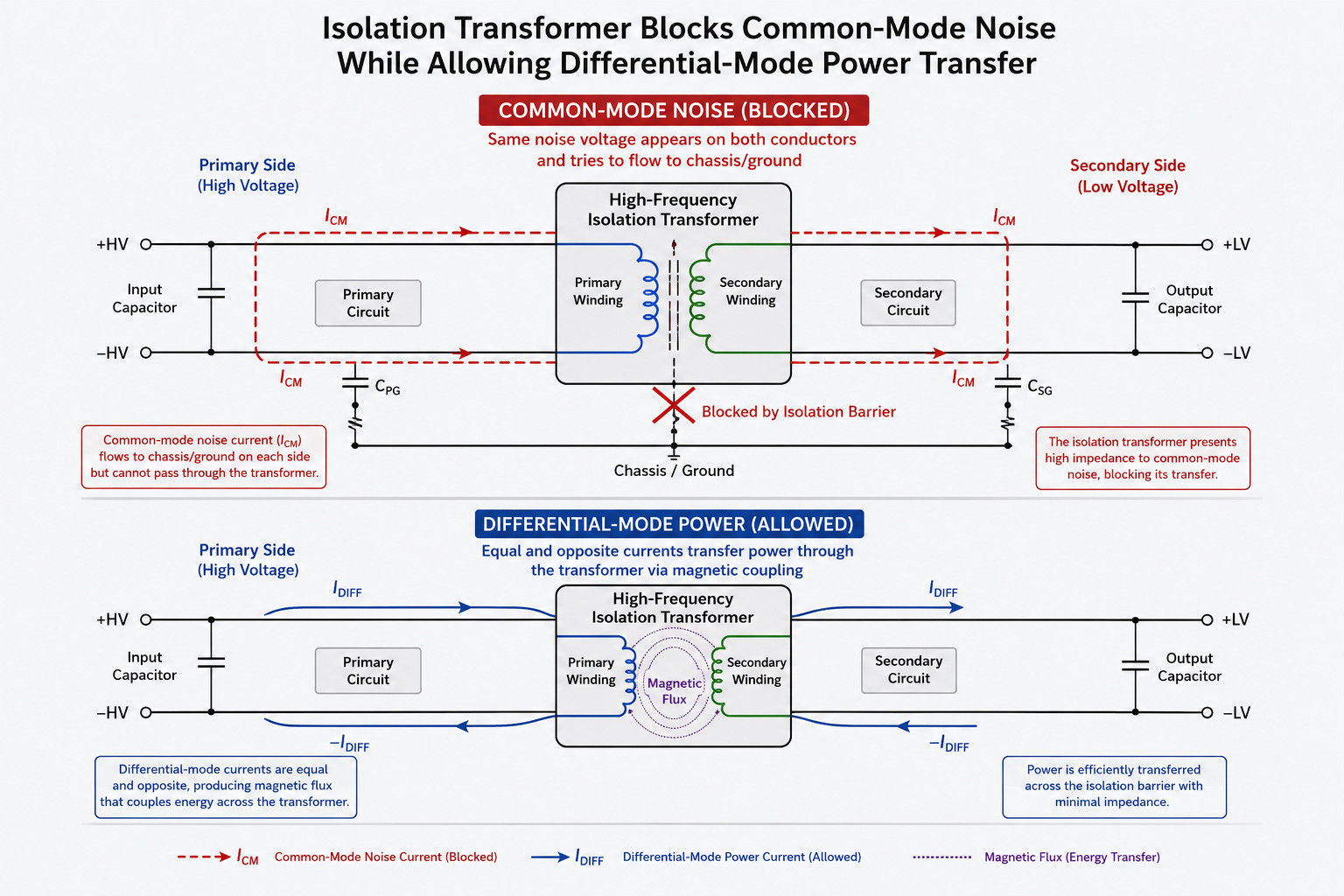

Ein bidirektionaler DC-DC-Wandler mit hochfrequenter Isolation löst dieses Problem. Der Isolationstransformator sperrt niederfrequente Gleichtaktströme von Natur aus. Gleichzeitig bietet er über Y-Kondensatoren einen kontrollierten Pfad für hochfrequente Störungen. Unser DC-DC-BPM-Modul ist ein EN55032-konformes Leistungsmodul. Seine leitungsgeführten und gestrahlten Emissionen liegen weit unter den Grenzwerten der Klasse A (häufig sogar Klasse B).
Diese Leistung ist essenziell für bidirektionale Testsysteminstallationen in Laborumgebungen, in denen empfindliche Messgeräte mit Netzteilen koexistieren. Unsere Soft-Switching-Technologie reduziert die Schaltharmonischen weiter. Sie ergänzt die Störunterdrückung durch die Isolationsbarriere. Für Batterie-Testgeräte, die Zellspannungen im Mikrovoltbereich messen müssen, können Gleichtaktstörungen des Netzteils die Messwerte völlig verfälschen. Hochfrequente Isolation stellt sicher, dass die Angabe einer Restwelligkeit von 500 mV sich nur auf differentielle Störungen bezieht, nicht auf Gleichtaktspitzen.
- Unterbricht Erdschleifen – Beseitigt die Hauptursache für Gleichtakt-EMV in Mehrmodulsystemen.
- Ermöglicht flexible Erdung – Der negative Ausgangsanschluss kann je nach Bedarf geerdet oder potentialfrei betrieben werden.
- Reduziert gestrahlte Emissionen – Der Isolationstransformator hält hochfrequente Ströme im Magnetkern.
- Vereinfacht das Filterdesign – Nur Differentiell‑Modus‑Filterung ist erforderlich, was Kosten und Größe senkt.
Modulare Parallelschaltung und Laststromverteilung ermöglichen
Moderne energie-rückspeisefähige Alterungsgeräte und große Batterie-Testgeräte benötigen oft Leistungsstufen, die weit über die Kapazität eines einzelnen Moduls hinausgehen. Beispielsweise können Sie von 12 kW auf 120 kW erweitern, indem Sie zehn DC-DC-BPM-Module parallel schalten. Ohne bidirektionale Isolation erzeugen parallel geschaltete nicht isolierte Wandler katastrophale Kreisströme. Warum? Geringe Unterschiede im Erdpotential oder in den Ausgangsspannungs-Sollwerten verursachen diese Ströme.
Hochfrequente Isolation erlaubt es, dass der Ausgang jedes Moduls wirklich potentialfrei ist. Dadurch können wir sie mit einfacher Droop-Kennlinie oder aktiver Stromverteilung ohne Erdschleifen parallel schalten. Unser hochzuverlässiges DC-DC-Wandler-Design enthält einen dedizierten CAN-Bus für die Kommunikation. Dieser Bus ermöglicht eine präzise Stromverteilung. Die CAN-Schnittstelle erlaubt es jedem Modul, seinen Ausgangsstrom zu melden und eine gemeinsame Referenz zu empfangen. Folglich erreichen wir einen typischen Stromverteilungsfehler von unter 5 %, selbst bei transienten Vorgängen.
Diese Eigenschaft ist entscheidend für ein bidirektionales Testsystem, bei dem ein Modul Energie einspeisen kann, während ein anderes sie bei regenerativen Zyklen aufnimmt. Das hochintegrierte Leistungsmodulformat (Zwangsluftkühlung mit Lufteintritt vorne, Luftaustritt hinten) gewährleistet thermische Stabilität. Es arbeitet bei Umgebungstemperaturen von -10 °C bis 30 °C. Darüber hinaus koordiniert der Fehlerschutz des Leistungsmoduls (Überstrom, Übertemperatur, Unterspannung am Eingang) über den Parallelverbund. Somit wird ein einzelner Fehler nicht das gesamte System lahmlegen.
- Potentialfreie Ausgänge vermeiden Erdschleifen – Der Ausgang jedes Moduls kann unabhängig referenziert werden.
- Vereinfachte Stromverteilungsalgorithmen – Kein Master-Slave mit isolierter Telemetrie erforderlich.
- Hot-Swap-Fähigkeit – Defekte Module können ohne Systemabschaltung ausgetauscht werden.
- Redundanter Betrieb – N+1-Redundanz ist praktikabel, wenn jedes Modul isoliert ist.
Bidirektionaler Betrieb mit weitem Spannungsbereich ohne Kompromisse
Ein bidirektionaler DC-DC-Wandler muss Leistung effizient in beide Richtungen übertragen: vom Hochspannungsbus zur Niederspannungsbatterie (Laden) und von der Niederspannungsbatterie zurück zum Hochspannungsbus (Entladen oder Rückspeisung). Nicht isolierte Topologien wie der bidirektionale Buck-Boost-Wandler haben Schwierigkeiten, sowohl hohe Abwärts- als auch hohe Aufwärtssetzungsverhältnisse gleichzeitig zu erreichen. Sie leiden unter extremen Tastgraden, die den Wirkungsgrad verschlechtern und die Restwelligkeit erhöhen.

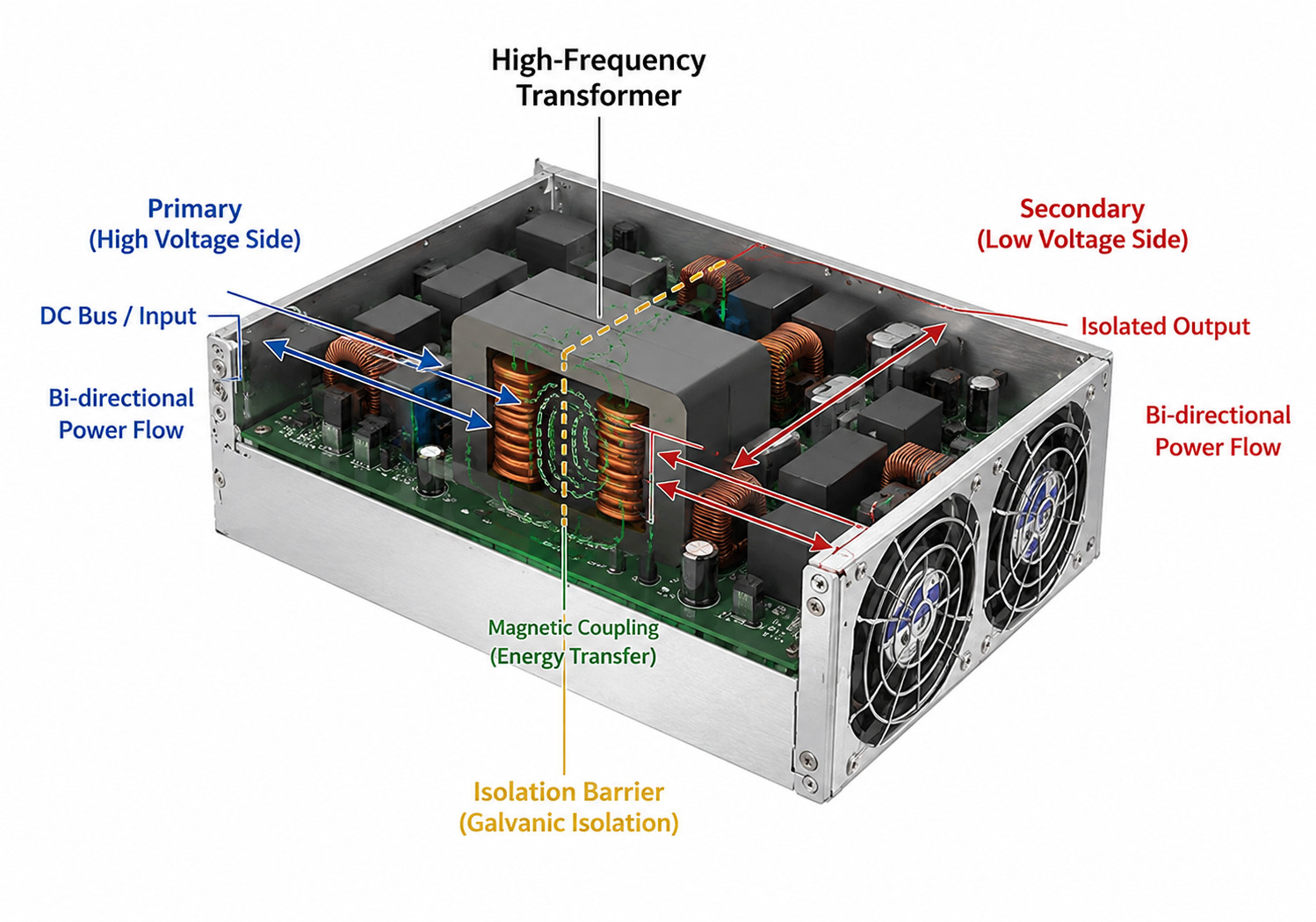

Hochfrequente Isolation löst dieses Problem, indem sie das Übersetzungsverhältnis des Transformators für die Nennspannungen optimieren lässt. In unserem DC-DC-BPM-Modul wandelt die Vorwärtsrichtung von einem Eingangsspannungsbereich 560–627 V DC (typisch 570 V Nennspannung) herunter auf eine Ausgangsspannung von 14–16 V DC. Es erreicht einen Spitzenwirkungsgrad von 94,5 % bei 12000 W Nennausgangsleistung und 800 A Ausgangsstrom. Die Rückwärtsrichtung wandelt von diesem niedrigen Spannungsbereich (z. B. 14–16 V) herauf auf einen Rückwärtsspannungsbereich von 513–580 V DC. Sie liefert eine rückspeisefähige Eingangsleistung von 9600 W bei 640 A Rückwärtseingangsstrom.
Diese symmetrische Leistung beruht auf dem Transformator für die Spannungsanpassung. Zusätzlich ermöglicht unsere Soft-Switching-Technologie (phasenversetzte Vollbrücke oder LLC) das Nullspannungsschalten über einen weiten Arbeitsbereich. Für Lithium-Batterie-Formierungsgeräte, die Zellen bei niedriger Spannung und hohem Strom laden und dann die Energie zurück ins Netz oder in den internen DC-Zwischenkreis speisen, bedeutet diese bidirektionale Effizienz direkte Energieeinsparungen. Die Restwelligkeit von 500 mV auf der Niederspannungsseite ist mit einer isolierten Topologie ebenfalls viel einfacher zu erreichen. Warum? Weil die Ausgangsdrossel unabhängig von der Eingangsseite ausgelegt werden kann.
- Übersetzungsverhältnis optimiert sowohl Spannungsabwärts- als auch -aufwärtssetzung – Vermeidet extreme Tastgrade.

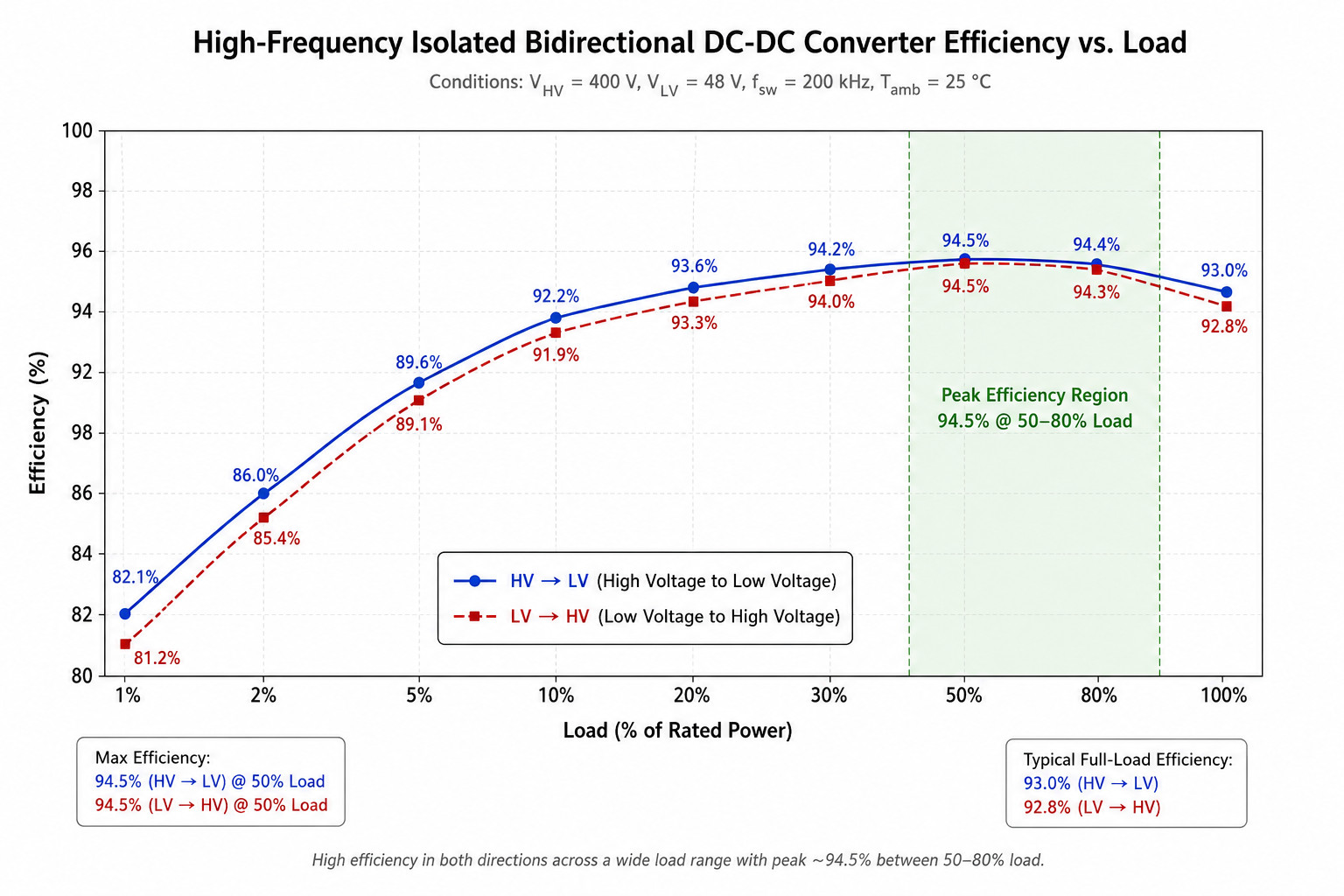

- Hält hohen Wirkungsgrad bidirektional aufrecht – 94,5 % Spitzenwirkungsgrad in Vorwärtsrichtung, ähnlich in Rückwärtsrichtung.
- Geringe Restwelligkeit – 500 mV Restwelligkeit selbst bei 800 A Ausgangsstrom.
- Weite Eingangsbereichstoleranz – Der Eingangsspannungsbereich 560–627 V DC deckt nominale und worst-case Batteriespannungsschwankungen ab.
Fehlereingrenzung und Schutz auf Systemebene
In jedem Energiespeichersystem oder bidirektionalen Testsystem sollte sich ein einzelner Komponentenfehler nicht ausbreiten und andere Subsysteme zerstören. Hochfrequente Isolation wirkt als natürliche Fehlerschranke. Wenn zum Beispiel die Niederspannungsseite (z. B. die zu testende Batterie) einen Kurzschluss erleidet, kann das DC-DC-BPM-Modul den Überstrom auf seiner Sekundärseite erkennen. Dann schaltet es schnell die Primärseitenschalter ab. Der Isolationstransformator verhindert, dass der Hochspannungs-DC-Zwischenkreis unbegrenzt Energie in den Fehler einspeist.
Umgekehrt bleibt bei einer transienten Überspannung auf dem Hochspannungsbus die Primärseite geschützt, und die Sekundärseite bleibt sicher. Unser Modul beinhaltet einen umfassenden Fehlerschutz des Leistungsmoduls: Eingangsunterspannung, Eingangsüberspannung, Ausgangsüberstrom, Ausgangskurzschluss, Übertemperatur (an mehreren Stellen überwacht) und Kommunikationsverlust. Alle diese Schutzfunktionen arbeiten innerhalb von Mikrosekunden.
Der Aufbau unseres hochzuverlässigen DC-DC-Wandlers enthält außerdem eine verstärkte Isolation zwischen Primär- und Sekundärseite. Daher überbrückt selbst ein katastrophaler Transformatorfehler nicht die Isolationsbarriere. Für energie-rückspeisefähige Alterungsgeräte, deren Altersregale Hunderte von Zellen enthalten können, ist die Fehlereingrenzung von größter Bedeutung. Sie verhindert die Ausbreitung eines thermischen Durchgehens.
- Fehler bleiben auf einer Seite der Barriere – Ein Kurzschluss auf der Niederspannungsseite beeinträchtigt nicht den Hochspannungsbus.
- Unabhängige Schutzschaltungen – Primär- und Sekundärseite haben eigene Erfassungs- und Abschaltlogik.
- Verstärkte Isolation – Hält 3 kV AC oder mehr für die Erfüllung der Schutzkleinspannung (SELV) stand.
- UL/CE/CCC-Zertifizierungen – Unsere UL-zertifizierten, CE-zertifizierten und CCC-zertifizierten Leistungsmodule durchlaufen alle strenge Fehlertests.
Anwendungsspezifische Vorteile: Formierung, Test und Alterung
Verknüpfen wir dies nun mit den spezifischen Anwendungen. Lithium-Batterie-Formierungsgeräte erfordern präzise Konstantstrom-Konstantspannungs-Lade- und Entladezyklen (CC/CV). Hochfrequente Isolation erlaubt es, den DC-DC-Wandler zwischen einem gemeinsamen Hochspannungs-DC-Bus (z. B. 570 V) und einzelnen Zellkanälen (14–16 V) zu platzieren. Weil jeder Kanal seine eigene Masse-Referenz hat, vermeiden wir Übersprechen zwischen Zellen in Reihe oder Parallelschaltung.
Für Batterie-Testgeräte ermöglicht die Isolation die gleichzeitige Prüfung mehrerer unabhängiger Batteriepakete, ohne sich um Gleichspannungskonflikte sorgen zu müssen. Energie-rückspeisefähige Alterungsgeräte nutzen die bidirektionale Fähigkeit, um Energie aus entladenen Batterien zurück ins AC‑Netz oder in den internen DC‑Bus zu speisen. Hier stellt die Isolation sicher, dass die rückgespeiste Energie keine Störungen in empfindliche Messschaltungen einkoppelt.
Schließlich profitiert auch ein bidirektionales Testsystem für Wechselrichter oder Motorenantriebe von der Isolation. Das Prüfling kann ein eigenes Erdungskonzept haben, das mit der Masse des Testgeräts in Konflikt gerät. Durch die Spezifikation eines EN55032-konformen Leistungsmoduls mit hochfrequenter Isolation vermeiden Systemintegratoren teure Isolationstransformatoren am AC-Eingang.
- Unabhängige Kanalerdung – Jede Zelle in der Formierung kann unterschiedlich referenziert werden.
- Rückspeisung von Energie ohne Störeinkopplung – Bidirektionaler Energiefluss mit sauberem Übergang.
- Kompatibel mit jeder Batteriespannung – Der weite Ausgangsbereich 14–16 V DC deckt die meisten Zellchemie-Formierungsspannungen ab.
- Hohe Stromfähigkeit – 800 A Ausgangsstrom für die Parallelformierung vieler Zellen.
Technische Datenübersicht unseres DC-DC-BPM-Moduls
| Parameter | Vorwärtsrichtung (Hoch nach Niedrig) | Rückwärtsrichtung (Niedrig nach Hoch) |
|---|---|---|
| Nennleistung | 12000 W Nennausgangsleistung | 9600 W rückspeisefähige Eingangsleistung |
| Eingangs-/Ausgangsspannung | 560–627 V DC Eingangsbereich → 14–16 V DC Ausgangsspannung | 14–16 V DC Eingang → 513–580 V DC Rückwärtsspannungsbereich |
| Strom | 800 A Ausgangsstrom | 640 A Rückwärtseingangsstrom |
| Spannungsgenauigkeit | ±1 % Spannungsgenauigkeit | |
| Restwelligkeit | 500 mV Restwelligkeit | |
| Spitzenwirkungsgrad | 94,5 % Spitzenwirkungsgrad | |
| Isolation | Hochfrequente Isolation (verstärkt, 3 kV AC) | |
| Kühlung | Zwangsluftkühlung, Lufteintritt vorne, Luftaustritt hinten | |
| Betriebstemperatur | -10 °C bis 30 °C Betriebstemperatur (Volllast) | |
| Kommunikation | CAN-Schnittstelle | |
| Sicherheit/Zertifizierungen | EN55032-konformes Leistungsmodul, UL-zertifiziertes, CE-zertifiziertes, CCC-zertifiziertes Leistungsmodul bereit | |
| Schutzfunktionen | Fehlerschutz des Leistungsmoduls (Überspannung, Unterspannung, Überstrom, Übertemperatur, Kurzschluss) | |
| Leistungsdichte | Hochintegriertes Leistungsmodul (>1,2 kW pro Kubikzoll) | |
Zusammenfassend löst die hochfrequente Isolation in einem bidirektionalen DC-DC-Wandler echte, greifbare Probleme. Erstens gewährleistet sie die Sicherheit des Bedieners bei Lithium-Batterie-Formierungsgeräten. Zweitens ermöglicht sie eine saubere EMV-Leistung für die EN55032-Zertifizierung als EMV-gerechtes Leistungsmodul. Drittens erlaubt sie den modularen Parallelbetrieb von DC-DC-BPM-Modulen. Viertens unterstützt sie weite bidirektionale Spannungsbereiche mit hohem Wirkungsgrad (94,5 % Spitzenwirkungsgrad). Fünftens grenzt sie Fehler ein, um Schäden auf Systemebene zu verhindern. Sechstens bietet sie die flexible Erdung, die für Batterie-Testgeräte und energie-rückspeisefähige Alterungsgeräte benötigt wird.
Ganz gleich, ob Sie ein bidirektionales Testsystem für ein Energiespeichersystem aufbauen oder einen hochzuverlässigen DC-DC-Wandler für industrielle Alterungsanlagen benötigen – hochfrequente Isolation ist kein optionales Merkmal. Sie ist eine grundlegende Anforderung. Unser DC-DC-BPM-Modul vereint all diese Fähigkeiten mit einem hochintegrierten mechanischen Design, einem Zwangsluftkühlsystem, einer CAN-Schnittstelle und einem robusten Satz von Fehlerschutzfunktionen. Kontaktieren Sie uns, um zu erfahren, wie dieser bidirektionale DC-DC-Wandler an Ihre spezifischen Spannungs- und Stromanforderungen angepasst werden kann.
