Für Systemintegratoren, Schaltschrankbauer und ingenieurgetriebene Beschaffungsteams ist die Auswahl eines Netzteils für EV-Batterietests nicht nur eine Frage der Wattzahl.
Es geht auch um bidirektionalen Energiefluss, regenerative Effizienz, Autoranging-Ausgangsflexibilität und darum, ob das System entladene Energie zurückgewinnen kann, anstatt sie als Wärme abzuführen—ein Faktor, der die Betriebskosten bei der Hochvolumen-Batteriezyklisierung direkt bestimmt.

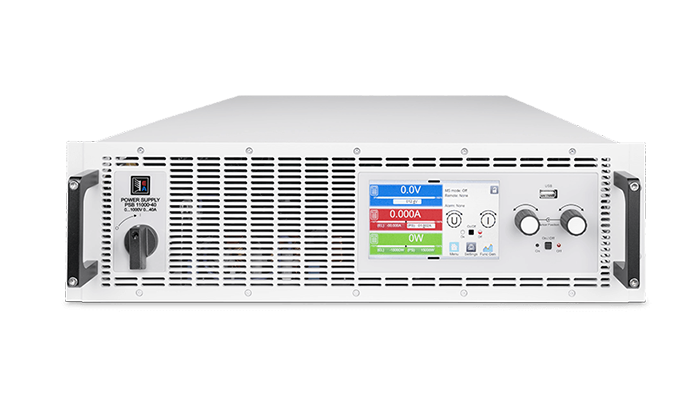

Das EA-PS 10080-510 3U ist ein Hochleistungs-programmierbares DC-Netzteil der EA Elektro Automatik PS 10000 Serie. Es liefert 80V Ausgangsspannung, 510A Ausgangsstrom und 15.000W Ausgangsleistung in einem kompakten 3U-Formfaktor, kombiniert mit bis zu 94,5% Wirkungsgrad und fortschrittlicher Autoranging-Technologie. Integrierte Schutzfunktionen umfassen einstellbare OVP (0-110%), OCP (0-110%), OPP (0-110%) und Übertemperaturschutz.

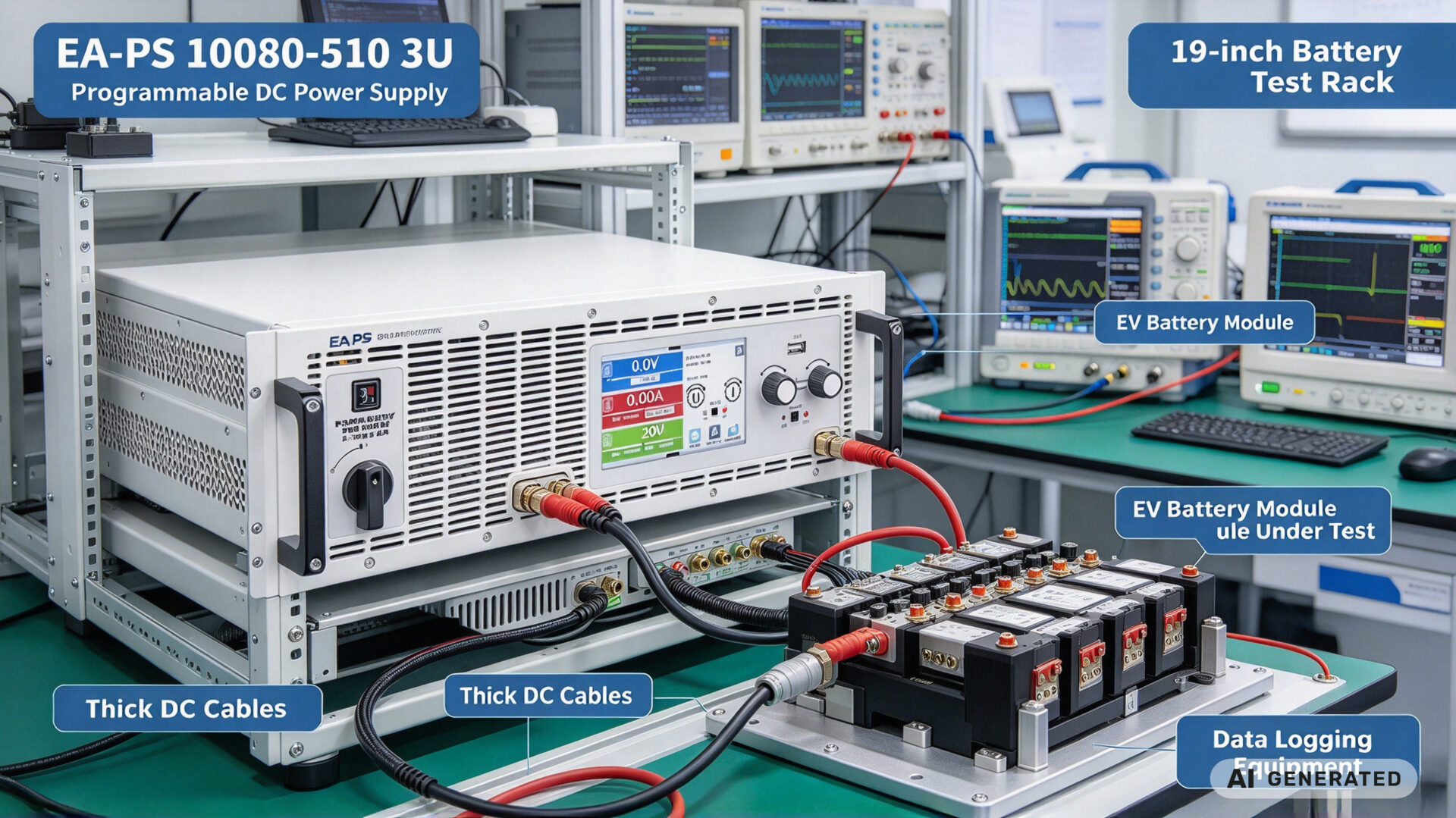

Typische Anwendungen umfassen EV-Batterie-Lade-/Entladetests, Batterieladegerät-Tests, Brennstoffzellen-Testsysteme, On-Board-Charger-Tests und automatisierte Testsysteme.
1. Was ein 15kW bidirektionales Netzteil ist (und warum 15kW wichtig sind)
Ein 15kW Batterietest-Netzteil ist eine programmierbare DC-Quelle, die für die Hochleistungs-Lade- und Entladezyklen ausgelegt ist, die bei EV-Batteriemodul- und Pack-Tests erforderlich sind. Im Gegensatz zu Standard-Labornetzteilen, die auf 300W-1.000W begrenzt sind, kann ein 15kW-Netzteil das vollständige Lade-/Entladeprofil eines Mehrzellen-Batteriemoduls ohne Stromderating oder Testzeitverlängerung bewältigen.
Der globale Markt für EV-Batterietests wird 2025 auf 1,35 Milliarden USD geschätzt und soll von 1,5 Milliarden USD im Jahr 2026 auf 5,36 Milliarden USD bis 2035 wachsen, mit einer CAGR von 15,2%. Dieses Wachstum wird durch die steigende EV-Produktion angetrieben—die globale Elektroauto-Produktion erreichte 2024 17,3 Millionen Einheiten—und den Bedarf an umfassender Batteriequalifizierung, bevor Zellen in die Modul- und Pack-Montage übergehen.
Das EA-PS 10080-510 3U liefert 15.000W Ausgangsleistung in nur 3U Rackplatz. Für Testlabore, in denen Bodenfläche und Rackkapazität begrenzt sind, ermöglicht diese Leistungsdichte die Unterbringung mehrerer Testkanäle in einem einzigen Schrank. Das 3U-Chassis mit Zwangsbelüftung (vorne Einlass, hinten Auslass) gewährleistet zuverlässigen Betrieb bei Umgebungstemperaturen bis 50°C, was den Einsatz in Testanlagen ohne spezialisierte Kühlinfrastruktur ermöglicht.

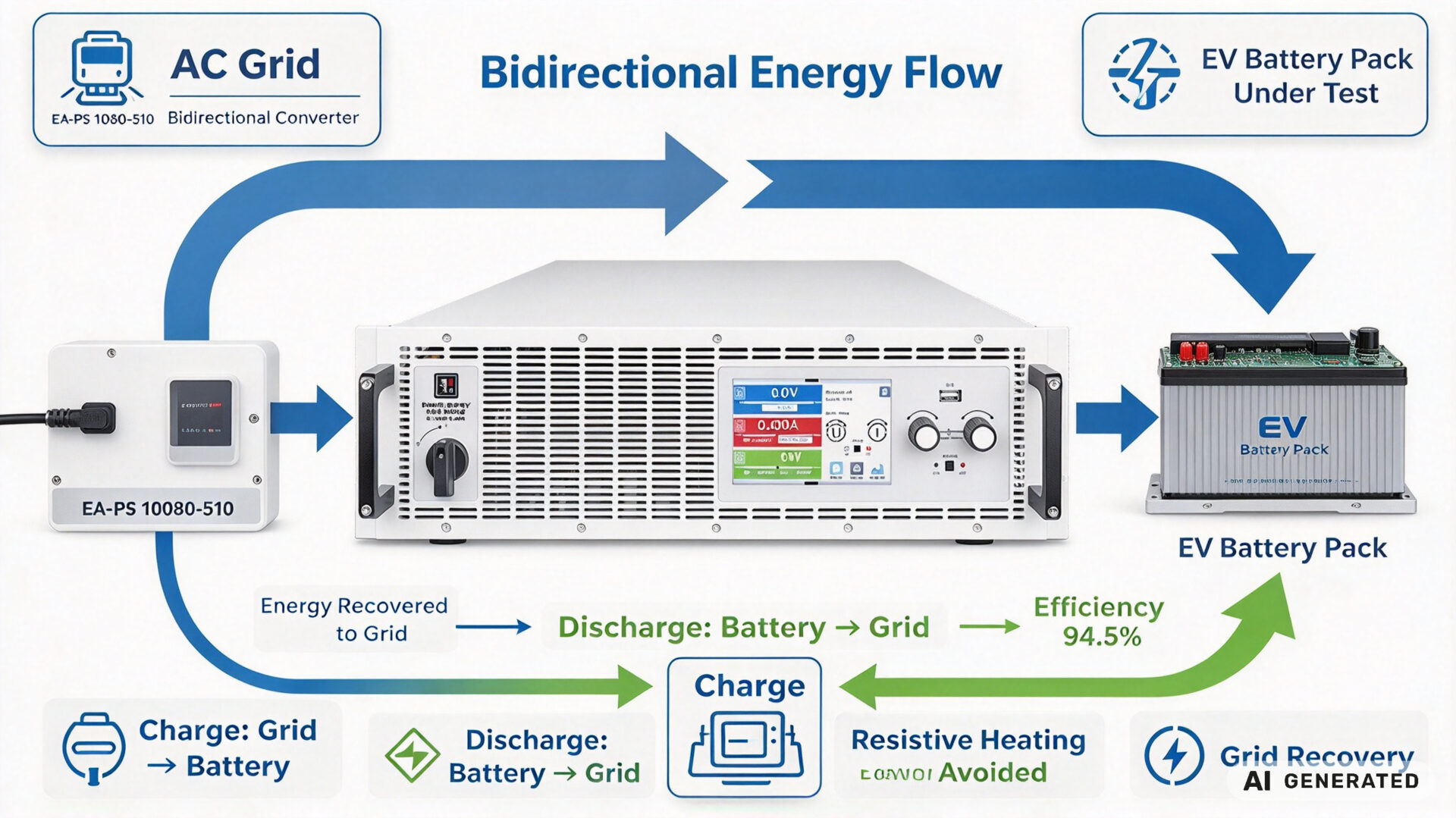

2. Bidirektionale Energierückgewinnung: Warum sie entscheidend für die Batteriezyklisierungs-Ökonomie ist
Bei der konventionellen Batteriezyklisierung wird die gespeicherte Energie der Batterie während der Entladephase über Widerstandslasten als Wärme abgeführt. Diese Energie wird nicht zurückgewonnen—sie wird verschwendet, und sie erzeugt zusätzliche Wärme, die durch HVAC-Systeme abgeführt werden muss, was sowohl Energiekosten als auch Kühllast erhöht.
Bidirektionale Energierückgewinnung verändert diese Gleichung. Während der Batterieentladung wandelt das regenerative 15kw power supply die DC-Energie der Batterie zurück in AC-Leistung um und speist sie in das lokale Netz oder das Anlagenverteilungssystem ein. Die Energie wird recycelt statt verschwendet.
2.1 Energierückgewinnungseffizienz-Benchmarks
Veröffentlichte Daten zu regenerativen Batterietestsystemen zeigen Energierückgewinnungseffizienzen von 83% bis 96,5%:
- 92-93%: Regenerative Batteriepack-Testsysteme mit Effizienz >92%, PF >0,99 und Strom-THD <3%
- 94,5%: EA-PS 10080-510 Spitzenwirkungsgrad im AC-DC-Modus
- 95%: Batterieformierungs-Energierecycling über PWM-Gleichrichter-Rückspeisung ins Netz
- 96,5%: Hochleistungs-Batteriezyklisierer mit regenerativem Wirkungsgrad über 96,5%
Die Energierückgewinnungseffizienz bestimmt direkt die Betriebskosten einer Batterietestanlage. Für jede während der Zyklisierung entladene kWh gewinnt das regenerative System 0,92-0,96 kWh zurück—was bedeutet, dass nur 4-8% der Entladeenergie als Wärme verloren gehen, verglichen mit 100% Verlust in einem dissipativen System.
2.2 Quantifizierung der Kosteneinsparungen durch regenerativen Betrieb
Der kommerzielle Fall für regenerative Batterietests ist erheblich. Veröffentlichte Daten zeigen, dass Kosteneinsparungen für eine 100-Einheiten-Installation 150.000-200.000 USD pro Jahr erreichen können. Diese Zahl spiegelt sowohl den zurückgewonnenen Energiewert als auch die reduzierte Kühllast wider—da zurückgewonnene Energie nicht als Wärme abgeführt wird, muss das HVAC-System sie nicht entfernen.
Für eine Anlage, die EV-Batteriemodule bei 15kW Entladeleistung 12 Stunden pro Tag zyklisiert, beträgt die zurückgewonnene Energie etwa 180 kWh pro Tag pro Kanal. Bei einem Industriestrompreis von 0,10 USD/kWh sind das 18 USD/Tag pro Kanal oder 6.570 USD/Jahr pro Kanal. Über eine Testanlage mit 20 Kanälen übersteigt der jährliche Energierückgewinnungswert allein 130.000 USD.
Der zusätzliche Vorteil ist thermisch: Ein dissipatives System, das 15kW Wärme pro Kanal erzeugt, erfordert erhebliche HVAC-Kapazität. Das regenerative System reduziert diese Wärmelast um 92-96% und eliminiert die Notwendigkeit dedizierter Kühlgeräte sowie reduziert die Infrastrukturkosten der Anlage.
Für verwandte technische Ressourcen siehe die TPS-Produktkategorie und TPS-Blog-Inhalte.
3. EA-PS 10080-510 3U: Technische Fähigkeiten für Batterietests
Das EA-PS 10080-510 3U bietet die spezifischen Fähigkeiten, die für EV-Batterie-Lade- und Entladetests erforderlich sind, mit einer Kombination aus Leistungsdichte, Effizienz und Steuerungsflexibilität, die die praktischen Einschränkungen von Batterietestlaboren adressiert.

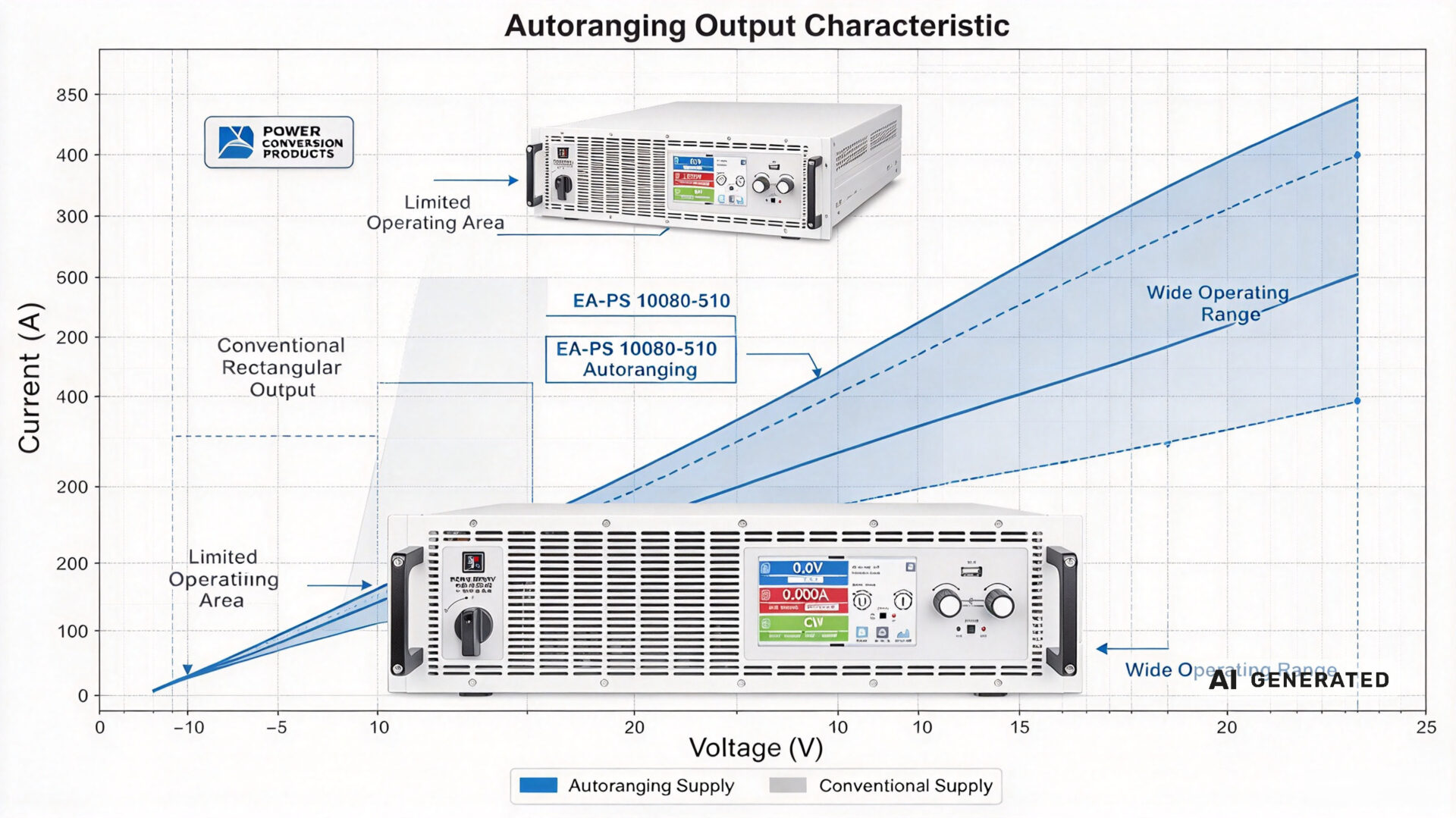

3.1 Autoranging-Ausgang für flexible Batterietestprofile
Konventionelle Netzteile haben eine rechteckige Ausgangskennlinie: Die Nennspannung und der Nennstrom können nur bei voller Leistung geliefert werden, und eine Reduzierung der Spannung reduziert den verfügbaren Strom proportional. Batterietests erfordern eine breitere Betriebshülle—ein 400V-Batteriepack kann 40A während der Konstantspannungsladung, aber 100A während der Konstantstromentladung erfordern.
Der Autoranging-Ausgang des EA-PS 10080-510 3U bietet einen breiten Betriebsbereich über Spannungs- und Stromkombinationen. Die volle 15kW Ausgangsleistung ist über einen breiten Bereich verfügbar, nicht nur am Schnittpunkt von maximaler Spannung und maximalem Strom. Dies eliminiert die Notwendigkeit separater Netzteile für verschiedene Batterietestphasen und vereinfacht das Testsystemdesign.

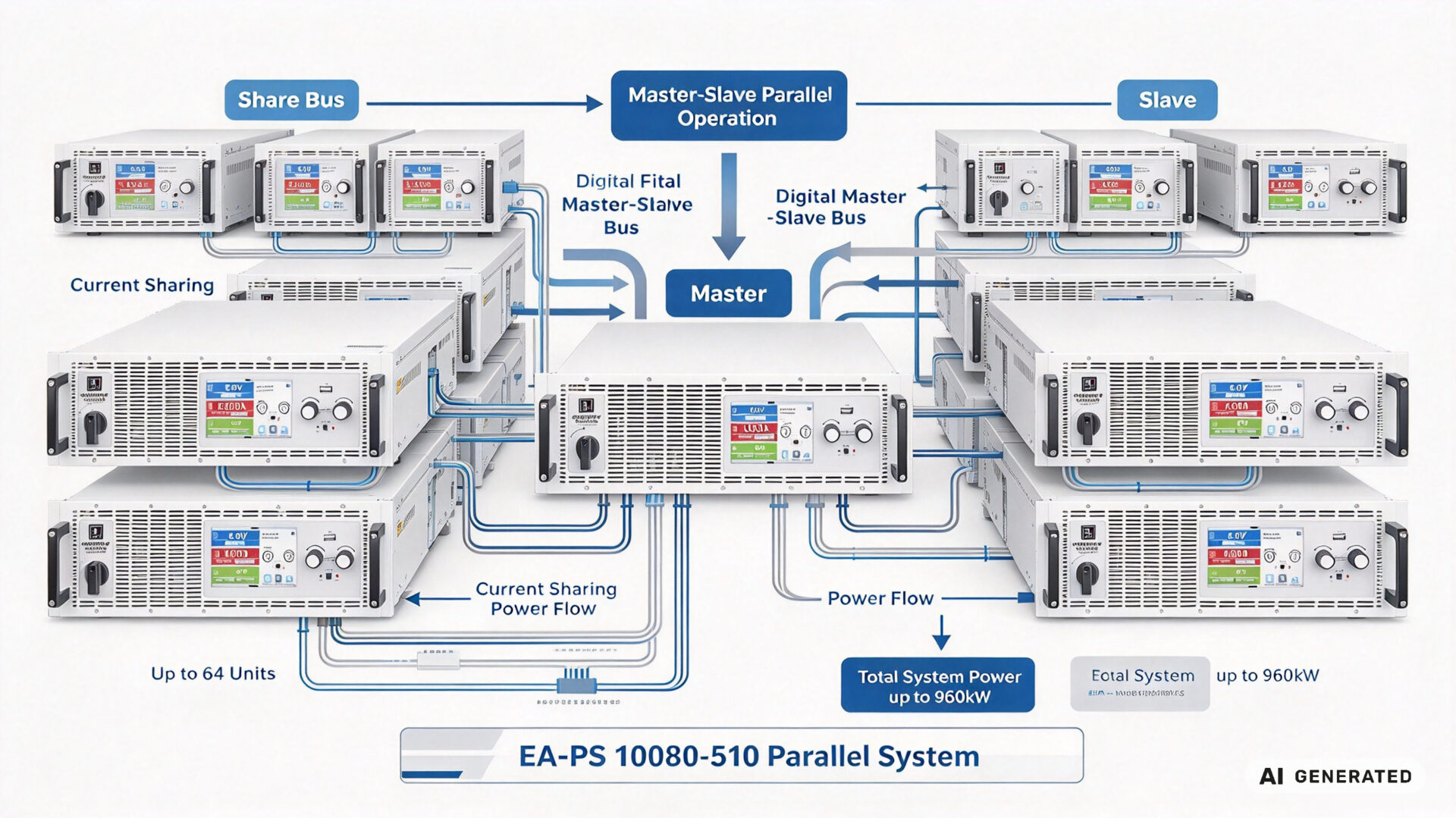

3.2 Master-Slave-Parallelbetrieb bis 960kW
Für Batteriepack-Tests bei höheren Leistungspegeln unterstützt das EA-PS 10080-510 3U Master-Slave-Parallelbetrieb von bis zu 64 Einheiten über Share-Bus und digitalen Master-Slave-Bus, wodurch skalierbare Leistung bis 960kW mit echter Stromaufteilung erreicht wird. Diese Parallelfähigkeit ermöglicht es Testanlagen, mit einer einzelnen 15kW-Einheit zu beginnen und zu erweitern, wenn die Testanforderungen wachsen—ohne die ursprüngliche Investition zu ersetzen.
Die Parallelkonfiguration bietet auch N+1-Redundanz: Wenn eine Einheit ausfällt, arbeiten die verbleibenden Einheiten weiter, und die ausgefallene Einheit kann ausgetauscht werden, ohne das gesamte Testsystem abzuschalten. Für Anlagen, die Langzeit-Batteriezyklisierungstests (1.000+ Stunden) durchführen, eliminiert diese Redundanz das Risiko von Testunterbrechungen.
Kommunikationsschnittstellen umfassen integriertes USB, Ethernet und galvanisch getrennte Analogschnittstelle (0-5V/0-10V umschaltbar), mit optionalen Feldbusmodulen für Profibus, CANopen, EtherCAT, RS232 und ModBus TCP. Dies ermöglicht die Integration in automatisierte Testsysteme und industrielle Netzwerke.
4. EV-Batterietest-Normen und Compliance
EV-Batterietests unterliegen einem umfassenden Rahmenwerk internationaler Normen, die die elektrischen, thermischen, mechanischen und sicherheitstechnischen Anforderungen für Batteriezellen, -module und -packs definieren. Die primären Normen für EV-Batterie-Lade-/Entladetests umfassen:
- IEC 62660 Serie: Sekundäre Lithium-Ionen-Zellen für den Antrieb von Elektrostraßenfahrzeugen. Teil 2 deckt Leistungstests ab, Teil 3 deckt Sicherheitsanforderungen ab.
- ISO 12405: Elektrisch angetriebene Straßenfahrzeuge—Testspezifikation für Lithium-Ionen-Traktionsbatteriepacks und -systeme.
- UL 2580: Batterien für den Einsatz in Elektrofahrzeugen. Deckt elektrische, mechanische und umweltbedingte Missbrauchstests ab.
- UL 1973: Batterien für den Einsatz in stationären, Fahrzeug-Hilfsstrom- und leichten Elektrobahnanwendungen.
- SAE J2464: Sicherheits- und Missbrauchstests für wiederaufladbare Energiespeichersysteme von Elektro- und Hybrid-Elektrofahrzeugen.
- UN 38.3: Transporttests für Lithiumbatterien, einschließlich Höhensimulation, thermischer Test, Vibration, Stoß und Kurzschlusstest.
Das EA-PS 10080-510 3U unterstützt diese Testanforderungen durch seinen programmierbaren Ausgang, schnelle Transientenantwort und umfassende Schutzfunktionen. Der 5-Zoll-Farb-TFT-Touchscreen, zwei Drehknöpfe, Datenprotokollierung auf USB-Stick und grafische Anzeige der Ist-Werte vereinfachen Laborprüfplatzaufgaben und die Testkonfigurationsverwaltung.
Für zusätzlichen Produktkontext siehe die TPS-DM570T1512KIF und TPS-DM570T1512KIRF bidirektionalen DC-DC-Module für Lithium-Batterieformierungsanwendungen.
5. Produktspezifikationen
| Parameter | EA-PS 10080-510 3U | Typisches dissipatives Testnetzteil |
|---|---|---|
| Ausgangsspannung | 0-80 V DC | 0-80 V DC |
| Ausgangsstrom | 0-510 A | 0-100 A |
| Ausgangsleistung | 15.000 W | 2.000-5.000 W |
| Wirkungsgrad | Bis 94,5% | 85-88% |
| Energierückgewinnung | Bidirektional, regenerativ | Keine (Wärmeabgabe) |
| Formfaktor | 3U, 19-Zoll-Rack | 6U-12U typisch |
| Spannungslastregelung | ≤0,05% FS (CV) | 0,1-0,5% FS |
| Stromlastregelung | ≤0,1% FS (CC) | 0,2-0,5% FS |
| Restwelligkeit | ≤10 mV rms / ≤100 mV pp | Oft nicht spezifiziert |
| Schutzfunktionen | OVP, OCP, OPP, Übertemperatur (alle einstellbar 0-110%) | Basis OVP, OCP |
| Schnittstellen | USB, Ethernet, Analog, optional Feldbus | USB oder GPIB |
| Parallelfähigkeit | Bis zu 64 Einheiten (960 kW) | Begrenzt oder keine |
Wichtiger Hinweis zur AC-Versorgung: Bei Betrieb mit 208V AC-Versorgung wird die Ausgangsleistung auf 9.000W reduziert. Die volle 15.000W sind bei 380-480V AC verfügbar. Dieses Derating muss bei der Spezifikation des Netzteils für Anlagen mit 208V-Verteilung berücksichtigt werden.
6. RFQ-Checkliste
Um Angebotserstellung und Bewertung für ein 15kw power supply zu beschleunigen, geben Sie die folgenden Informationen an:
- Anwendungstyp: EV-Batterie-Lade-/Entladetest, Batterieformierung oder Batteriemodulvalidierung
- Spannungs- und Stromanforderungen: Batteriepack-Spannungsbereich und maximaler Lade-/Entladestrom
- Energierückgewinnungsanforderung: Ob regenerativer Betrieb erforderlich ist und Ziel-Rückgewinnungseffizienz
- AC-Versorgungsspannung: 380-480V AC für volle 15kW Ausgangsleistung oder 208V AC mit reduzierter Ausgangsleistung
- Parallelkonfiguration: Einzelne Einheit oder Mehreinheiten-Parallelbetrieb für höhere Leistung
- Kommunikationsschnittstelle: Erforderliches Protokoll (USB, Ethernet, Profibus, CANopen, EtherCAT, RS232, ModBus TCP)
- Zertifizierungsdokumentation: Erforderliche Normen und Dokumentationsformat
- Projektumfang: Prototypenmenge, Serienproduktionsvolumen und Lieferplan
Die Angabe dieser Details reduziert Klärungszyklen während der Bewertung. Das Engineering-Team von TPS kann Netzteilauswahl, Parallelkonfigurationsdesign, Energierückgewinnungsberechnung und Systemintegration als Teil des RFQ-Prozesses unterstützen.
7. FAQ
Was ist der Unterschied zwischen einem bidirektionalen Netzteil und einem Standard-Batterietest-Netzteil?
Ein Standard-Batterietest-Netzteil kann nur Strom liefern (die Batterie laden). Ein bidirektionales Netzteil kann sowohl Strom liefern als auch aufnehmen, was Entladetests ohne Wechsel zu einer separaten elektronischen Last ermöglicht. Das EA-PS 10080-510 3U integriert beide Funktionen in einem einzigen 3U-Chassis, und während der Entladung gewinnt es die Energie zurück und speist sie ins Netz ein, anstatt sie als Wärme abzuführen.
Wie viel Energie kann das EA-PS 10080-510 3U während der Batterieentladung zurückgewinnen?
Das EA-PS 10080-510 3U erreicht bis zu 94,5% Wirkungsgrad im AC-DC-Modus. Veröffentlichte Daten zu vergleichbaren regenerativen Batterietestsystemen zeigen Energierückgewinnungseffizienzen von 92% bis 96,5%. Die genaue Rückgewinnung hängt vom Entladeleistungspegel und der Batteriespannung relativ zur Autoranging-Ausgangskennlinie des Netzteils ab.
Kann das EA-PS 10080-510 3U EV-Batteriepacks bei 400V oder höher testen?
Das EA-PS 10080-510 3U hat eine maximale Ausgangsspannung von 80V. Für Hochspannungs-EV-Batteriepack-Tests bietet TPS bidirektionale DC-DC-Module einschließlich TPS-DM570T1512KIF und TPS-DM570T1512KIRF. Kontaktieren Sie TPS für eine Empfehlung basierend auf Ihrer Batteriepack-Spannung.
Welche AC-Versorgungsspannung ist für die volle 15kW Ausgangsleistung erforderlich?
Die volle 15.000W Ausgangsleistung ist bei 380-480V AC-Versorgung verfügbar. Bei Betrieb mit 208V AC-Versorgung wird die Ausgangsleistung auf 9.000W reduziert. Dieses Derating muss bei der Spezifikation des Netzteils für Anlagen mit 208V-Verteilung berücksichtigt werden.
Wie viele Einheiten können für höhere Leistung parallel geschaltet werden?
Das EA-PS 10080-510 3U unterstützt Master-Slave-Parallelbetrieb von bis zu 64 Einheiten über Share-Bus und digitalen Master-Slave-Bus, wodurch skalierbare Leistung bis 960kW mit echter Stromaufteilung erreicht wird.
