Für Systemintegratoren, Schaltschrankbauer und Elektroingenieure, die Stromversorgungen für industrielle Servoantriebe und Motion Controller spezifizieren, ist das Netzteil kein nachträglicher Gedanke – es ist das Fundament der Systemleistung.
Das EA-PS 5080-20A (Bestellnummer 05100307) ist ein leistungsstarkes programmierbares Desktop-DC-Netzteil der EA-PS-5000-A-Serie mit 0–80V DC bei 0–20A und 640W Gesamtausgangsleistung.
Mit <0,08 % Spannungs-Lastregelung, <10mV effektiver Restwelligkeit und <1ms Lastregelzeit ist dieses 80v power supply für Präzisionsautomatisierungsanwendungen entwickelt, bei denen Stabilität und Genauigkeit nicht verhandelbar sind.

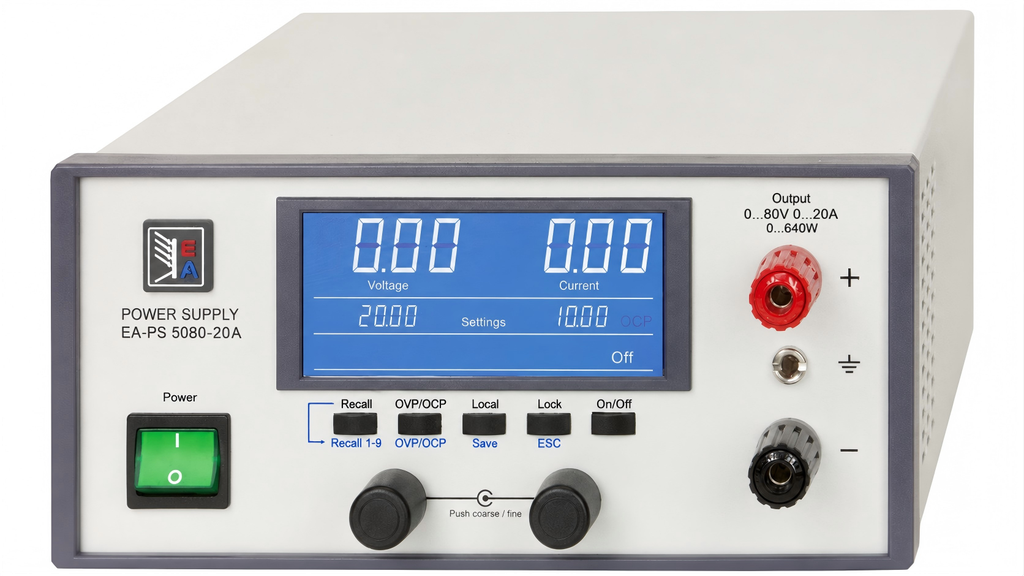

1. Produktübersicht: EA-PS 5080-20A 80V DC-Netzteil
Das EA-PS 5080-20A ist ein mikroprozessorgesteuertes programmierbares DC-Netzteil der EA-PS-5000-A-Serie. Es wurde für Labor-, Prüf- und Industrieanwendungen entwickelt, bei denen Präzision, Zuverlässigkeit und Flexibilität an erster Stelle stehen.
Wichtige technische Daten auf einen Blick:
- Ausgang: 0–80V DC, 0–20A, 0–640W
- Eingang: 90–264V AC, 45–65Hz mit aktivem PFC (>0,99 Leistungsfaktor)
- Spannungs-Lastregelung: <0,08 %
- Spannungs-Leitungsregelung: <0,02 %
- Restwelligkeit: <80mV SS, <10mV eff
- Lastregelzeit: <1ms
- Spannungs-/Stromgenauigkeit: <0,2 %
- Wirkungsgrad: Bis zu 92 %
Das Gerät verfügt über ein blaues LCD-Display zur übersichtlichen Parameterüberwachung, 9 Speicherplätze für den schnellen Abruf häufig verwendeter Einstellungen, eine Tastensperrfunktion zur Vermeidung unbeabsichtigter Änderungen und eine Recall-Funktion für den einfachen Abruf von Konfigurationen.
Für Systemintegratoren und Einkaufsteams, die 80v power supply für Servomotoren bewerten, bietet das EA-PS 5080-20A eine überzeugende Kombination aus Präzision, Leistung und Programmierbarkeit, die die Testeinrichtungszeit reduziert und die Messsicherheit verbessert.

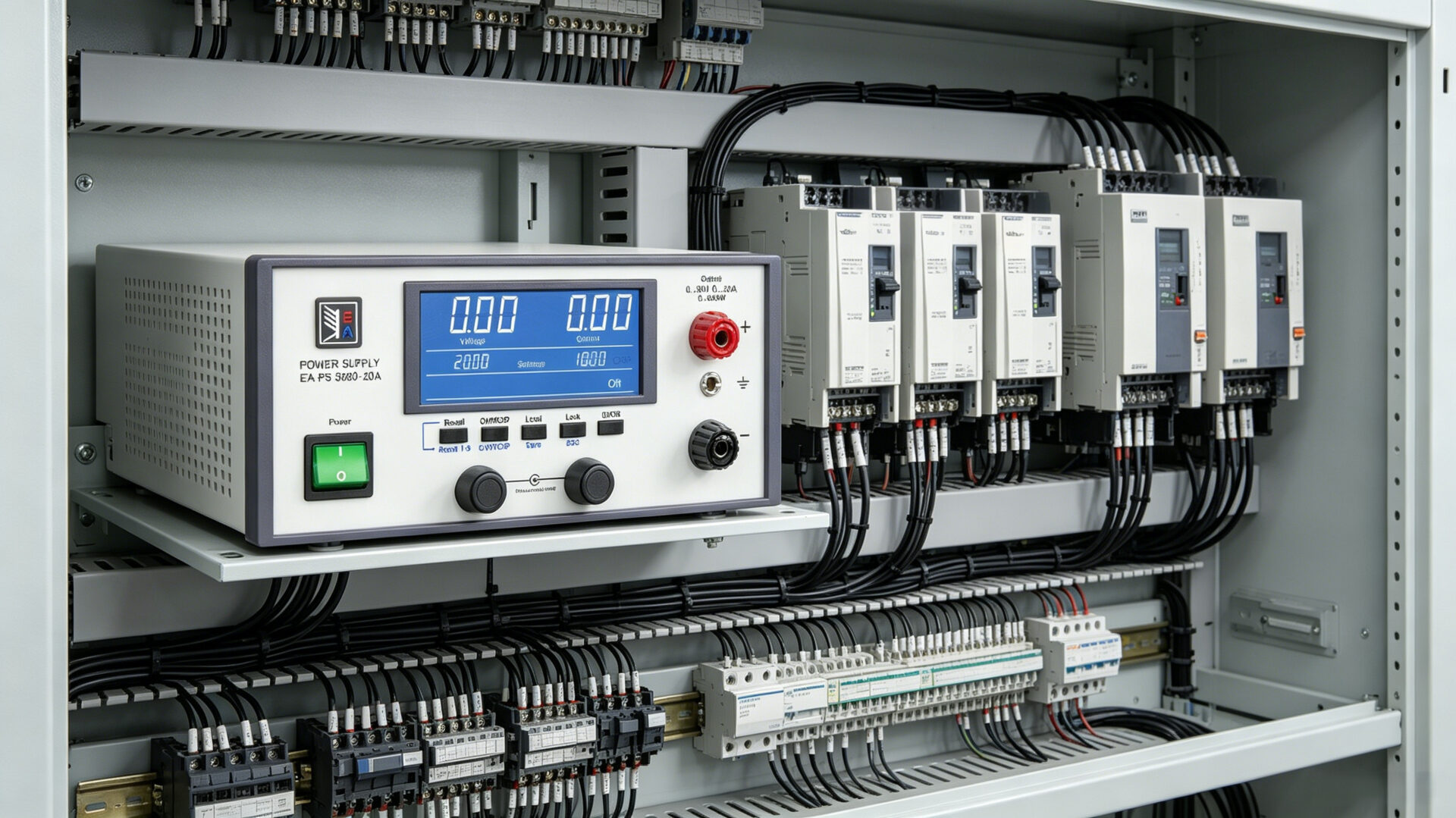

2. Warum 80V für industrielle Servoantriebe und Motion Controller
Industrielle Servoantriebe und Motion Controller arbeiten üblicherweise mit 48V-, 60V- oder 80V-DC-Bussen. Die 80V-Busspannung bietet erhebliche Vorteile für Hochleistungsautomatisierungsanwendungen:
- Höhere Leistungsdichte: Bei 80V liefert der gleiche Strom mehr Leistung an den Motor, was höheres Drehmoment und höhere Drehzahl ermöglicht.
- Reduzierte Kabelverluste: Höhere Spannung bedeutet geringeren Strom bei gleicher Leistung, wodurch I²R-Verluste in der Verkabelung reduziert und längere Kabelwege ermöglicht werden.
- Kompatibilität mit Hochspannungsmotoren: Viele bürstenlose DC-Servomotoren und Schrittmotoren sind für 80V-Betrieb ausgelegt.
- Zukunftssicherheit: Da Automatisierungssysteme höhere Leistung erfordern, bietet 80V Spielraum für anspruchsvollere Anwendungen.
Servoantriebe namhafter Hersteller – einschließlich derjenigen, die in CNC-Maschinen, Robotik, Verpackungsanlagen und Materialtransportsystemen eingesetzt werden – spezifizieren oft 80V DC-Eingang. Das EA-PS 5080-20A liefert eine saubere, geregelte und programmierbare 80V-Quelle für die Entwicklung, Prüfung und Produktionsvalidierung dieser Systeme.
Für industrielle Motion-Controller-Stromversorgungen muss das Netzteil unter dynamischen Lastbedingungen stabile Spannung liefern – Servoantriebe ziehen variierenden Strom, wenn Motoren beschleunigen, verzögern und Position halten. Die <1ms Lastregelzeit des EA-PS 5080-20A stellt sicher, dass die Spannung auch bei schnellen Lasttransienten stabil bleibt.
TPS Elektronik unterstützt mit über 25 Jahren Erfahrung in der Leistungselektronik und EMS-Dienstleistungen die Integration des EA-PS 5080-20A in Fabrikautomatisierungs-80V-Stromversorgungen auf den US-amerikanischen und deutschen Märkten.

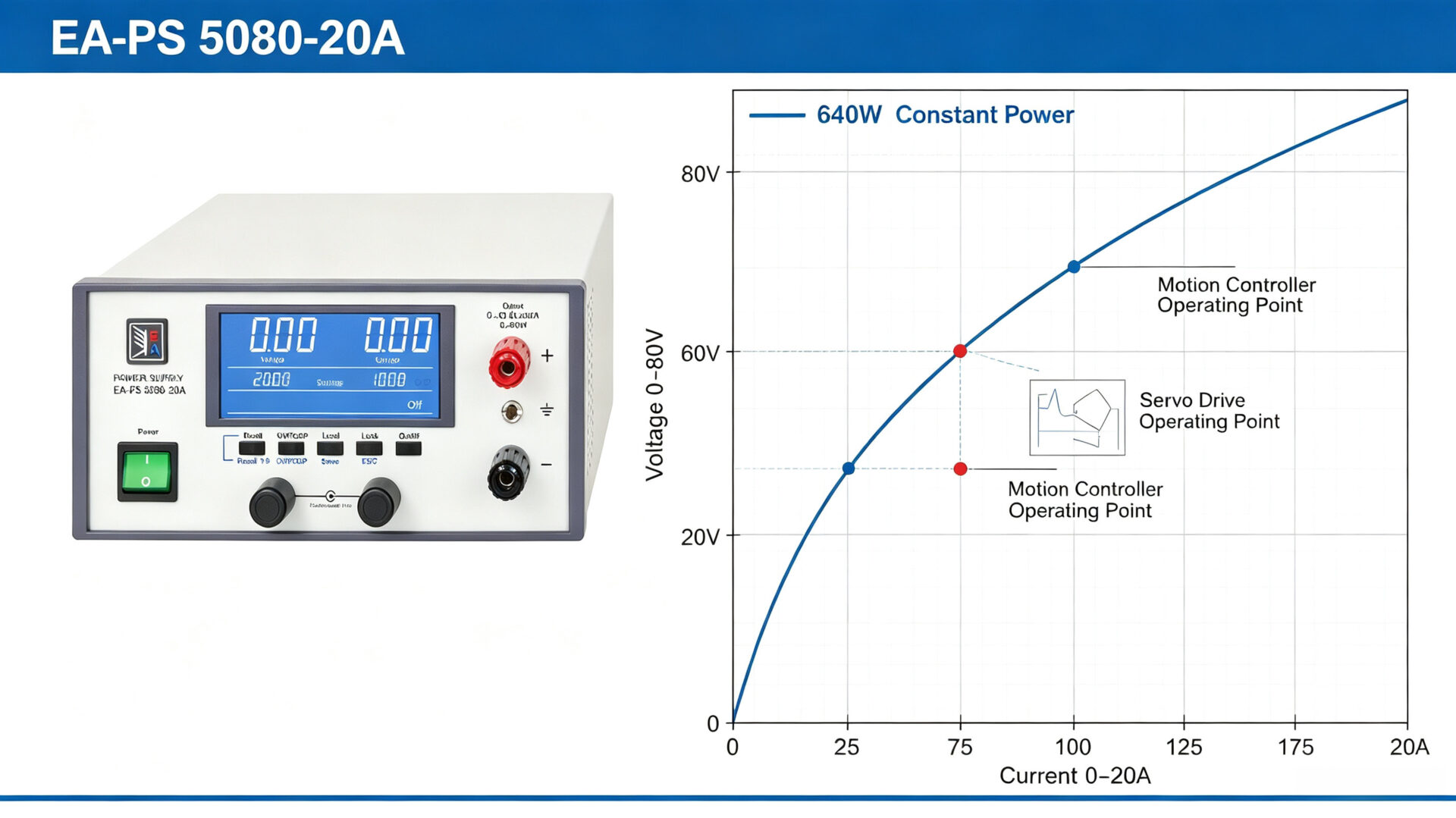

3. Auto-Ranging-Technologie: Flexible Leistung für verschiedene Lasten
Eines der herausragenden Merkmale des EA-PS 5080-20A ist seine Auto-Ranging-Ausgangsstufe. Im Gegensatz zu herkömmlichen Netzteilen mit fester Spannungs-Strom-Kennlinie ermöglicht die Auto-Ranging-Technologie dem Netzteil, die volle Nennleistung über einen weiten Bereich von Spannungs- und Stromkombinationen zu liefern.
Für ein 640W-Netzteil mit Auto-Ranging bedeutet dies:
- Bei 80V kann das Netzteil bis zu 8A (640W) liefern
- Bei 40V kann das Netzteil bis zu 16A (640W) liefern
- Bei 20V kann das Netzteil bis zu 20A (400W – begrenzt durch Strom) liefern
Diese Flexibilität ist für industrielle 80V DC-Stromquellen von unschätzbarem Wert, bei denen die Last erheblich variieren kann. Ein einziges Netzteil kann zum Testen mehrerer Servoantriebe mit unterschiedlichen Spannungs- und Stromanforderungen verwendet werden, wodurch die Anzahl der benötigten Netzteile im Labor oder in der Produktion reduziert wird.
Für CNC-Maschinen-Servo-Stromversorgungen mit 80V ermöglicht die Auto-Ranging-Fähigkeit dem Netzteil, den weiten dynamischen Bereich von Spindelantrieben und Achsservos ohne manuelle Umkonfiguration zu bewältigen.
4. Präzision und Stabilität: Entscheidend für Motion Control
Motion-Control-Systeme erfordern eine außergewöhnliche Präzision der Stromversorgung. Spannungsschwankungen können sich direkt in Motordrehzahlschwankungen, Positionsfehlern und reduzierter Produktqualität in der Präzisionsfertigung niederschlagen.
Das EA-PS 5080-20A liefert die Präzision, die Präzisions-Servo-Stromversorgungen erfordern:
- <0,08 % Spannungs-Lastregelung: Die Ausgangsspannung ändert sich von Nullast bis Volllast um weniger als 0,08 %, was einen stabilen Motorbetrieb unter variierenden Lastbedingungen gewährleistet.
- <0,02 % Spannungs-Leitungsregelung: Die Ausgangsspannung bleibt stabil, auch wenn die Eingangswechselspannung schwankt.
- <10mV eff Restwelligkeit: Extrem niedrige Restwelligkeit sorgt für saubere Gleichspannung, die kein Rauschen in empfindliche Servoregelkreise einbringt.
- <0,2 % Spannungs- und Stromgenauigkeit: Präzise Sollwertgenauigkeit für reproduzierbare Testergebnisse.
- <1ms Lastregelzeit: Schnelles Einschwingverhalten hält die Spannungsstabilität bei schnellen Laständerungen aufrecht.
Für Robotik-Stromversorgungen mit 80V, bei denen mehrere Servoachsen gleichzeitig starten und stoppen können, stellen die schnelle dynamische Reaktion und die präzise Regelung des EA-PS 5080-20A sicher, dass alle Achsen stabile Spannung erhalten und unerwartetes Verhalten oder Positionsfehler vermieden werden.
Das Qualitätsengagement von TPS spiegelt sich in den Zertifizierungen wider – ISO 9001, IATF 16949, ISO 13485 und ISO 14001 – die sicherstellen, dass jedes Netzteil strengen Qualitätsstandards entspricht.
5. Umfassender Schutz für sicheren Betrieb
Industrielle und Laborumgebungen erfordern robuste Schutzfunktionen, um sowohl das Netzteil als auch die angeschlossenen Geräte zu schützen. Das EA-PS 5080-20A verfügt über umfassende Schutzfunktionen:
- OVP (Überspannungsschutz): Schützt angeschlossene Lasten vor Spannungsausschlägen über die eingestellten Grenzen hinaus.
- OCP (Überstromschutz): Verhindert Schäden durch übermäßige Stromaufnahme.
- OPP (Überleistungsschutz): Schaltet den Ausgang ab, wenn die Leistung die sicheren Grenzen überschreitet.
- Übertemperaturschutz: Reduziert den Ausgang oder schaltet ab, wenn die Innentemperatur die sicheren Betriebsgrenzen überschreitet.
Das Gerät ist SELV-konform (Safety Extra Low Voltage) und erfüllt die EN-55022-Class-B-EMV-Standards, was einen sicheren Betrieb ohne externe Überwachung gewährleistet.
Für 80V-Werkzeugmaschinen-Stromversorgungen sind diese Schutzfunktionen unerlässlich – Werkzeugmaschinen stellen erhebliche Kapitalinvestitionen dar, und der Schutz vor elektrischen Fehlern verhindert kostspielige Schäden und Ausfallzeiten.
Das temperaturgeregelte Lüfterkühlsystem sorgt für effiziente Wärmeableitung bei gleichzeitig geringer Geräuschentwicklung und macht das EA-PS 5080-20A sowohl für Laborumgebungen als auch für Produktionshallen geeignet.
6. Fernsteuerung und Automatisierungsintegration
Das EA-PS 5080-20A ist mit einer USB-Schnittstelle ausgestattet und wird mit LabView-VIs und Windows-Steuersoftware geliefert, was eine nahtlose Integration in automatisierte Testsysteme ermöglicht.
Für Systemintegratoren und Testingenieure bedeutet dies:
- Automatisierte Testsequenzen: Programmierung von Spannungs- und Strom-Sollwerten, Rampenraten und Verweilzeiten von einem PC aus.
- Datenprotokollierung: Aufzeichnung von Spannungs-, Strom- und Leistungsmesswerten für Analyse und Berichterstattung.
- Fernüberwachung: Überwachung des Netzteilstatus und der Parameter von einer zentralen Steuerstation aus.
- Systemintegration: Einbindung des Netzteils in größere Testsysteme mit minimalem Entwicklungsaufwand.
Für 80V DC-Automatisierungs-Stromversorgungen in Produktionstestumgebungen reduziert die Fernsteuerungsfähigkeit die Testzeit, verbessert die Wiederholbarkeit und ermöglicht eine datengestützte Qualitätssicherung.
Das globale Vertriebspartnernetzwerk von TPS Elektronik unterstützt die Integration des EA-PS 5080-20A in Fabrikautomatisierungs-80V-Stromversorgungen in den USA und Europa.
7. Technische Daten auf einen Blick
| Parameter | Spezifikation |
|---|---|
| Ausgangsspannung | 0–80V DC |
| Ausgangsstrom | 0–20A |
| Ausgangsleistung | 0–640W |
| Eingangsspannung | 90–264V AC, 45–65Hz |
| Leistungsfaktor | >0,99 (aktives PFC) |
| Wirkungsgrad | Bis zu 92 % |
| Spannungs-Lastregelung | <0,08 % |
| Spannungs-Leitungsregelung | <0,02 % |
| Restwelligkeit (eff) | <10mV |
| Restwelligkeit (SS) | <80mV |
| Lastregelzeit | <1ms |
| Spannungs-/Stromgenauigkeit | <0,2 % |
| Display | Blaues LCD |
| Speicherplätze | 9 |
| Schnittstelle | USB (LabView VIs enthalten) |
| Schutz | OVP, OCP, OPP, Übertemperatur |
| Kühlung | Temperaturgeregelter Lüfter |
| Konformität | SELV, EN 55022 Class B |
| Gewicht | 4,3 kg |
