Im vergangenen Winter öffnete ein Wartungstechniker auf einer abgelegenen norwegischen Fischfarm einen Schaltschrank und stellte fest, dass drei von sechs Netzteilen ausgefallen waren. Die Umgebungstemperatur war in der Nacht auf -18 °C gesunken. Salzhaltige Luft und ständige Temperaturwechsel hatten Steckverbinder korrodiert und Lötstellen gerissen. Die Geräte waren handelsübliche Industrienetzteile, auf dem Papier korrekt spezifiziert, aber nie mit echtem Verständnis für kumulative Belastungen entwickelt. Diese Geschichte ist kein Einzelfall. Sie wiederholt sich in europäischen Windparks, alpinen Wasserwerken und automobilen Presswerken. Der gemeinsame Nenner ist selten eine fehlende Zertifizierung. Es fehlt ein systematischer Engineering-Ansatz, der ein Hutschienen-Netzteil nicht als isolierte Komponente, sondern als kritischen Knoten in einer rauen Umgebung begreift.
Unser eigener Weg zu einer selbst gefertigten Serie von Gleichstromnetzteilen begann mit dieser Erkenntnis. Der europäische Markt braucht kein weiteres 24-Volt-Netzteil mit bekanntem Gehäuse und einem Datenblatt, das aus einem OEM-Katalog kopiert wurde. Er braucht eine Plattform für industrielle Stromversorgungen, die vom Silizium aufwärts dafür entwickelt wurde, Netzüberspannungen, Temperaturschocks, Dauererschütterungen und extreme Höhenlagen ohne versteckte Leistungsreduzierung zu verkraften. In diesem Artikel legen wir die Entwicklungsmethodik offen, die unserer kommenden AC/DC-Netzteil-Generation zugrunde liegt. Wir geben Einblick in die technischen Entscheidungen, die aus Bauteilen eine stabile Stromversorgung machen, die Sie auf einer DIN-Hutschiene TS 35/7.5 oder TS 35/15 montieren und dann für ein Jahrzehnt vergessen können.
Dort ansetzen, wo das Datenblatt normalerweise aufhört: Die reale Eingangsumgebung
Die meisten AC/DC-Netzteile geben einen universellen Eingangsspannungsbereich von 90 bis 264 VAC an. Das klingt umfassend. Doch in ländlichen Gegenden Bayerns oder portugiesischen Solarparks kann die Netzspannung während Motoranläufen unter 90 VAC einbrechen. Gleichspannungs-Bussysteme in der Fördertechnik arbeiten häufig mit einer 120–370 VDC Versorgungsschiene, die je nach Batterieladezustand schwankt. Ein Netzteil, das unter diesen Bedingungen die Regelung verliert oder seine Eingangskondensatoren beschädigt, verursacht störende Auslösungen, die schneller Vertrauen zerstören, als es jedes Datenblatt wiederherstellen kann.
Wir haben die Eingangsstufe genau für diese Transienten ausgelegt. Wir dimensionieren die Zwischenkreiskondensatoren nicht nur für eine 20-ms-Überbrückungszeit bei Volllast und 230 VAC, sondern auch für eine stabile Ausgangsspannung über 10 ms bei 100 VAC – dem unteren Ende des 90–264 VAC Bereichs. Ein aktiver Einschaltstrombegrenzer setzt auf einen niederohmigen MOSFET anstelle eines NTC-Thermistors. So bleiben die Einschaltströme selbst bei häufigem Zyklieren unter 30 A. Für Installationen an einem 120–370 VDC Gleichspannungsbus haben wir einen dedizierten DC-Erkennungspfad integriert. Er umgeht die Gleichrichterverluste, verbessert den Wirkungsgrad um bis zu zwei Prozentpunkte und reduziert die interne Wärmeentwicklung. Dies sind keine Katalogoptionen. Es sind Entscheidungen auf Schaltungsebene, die wir treffen können, weil uns das gesamte elektrische Design gehört.
- Aktiver Einschaltstrombegrenzer hält Kaltstartströme vorhersagbar und schützt vorgelagerte Leitungsschutzschalter.
- Dimensionierung der Zwischenkreiskondensatoren liefert echte 20 ms Überbrückung bei 230 VAC und stabilen Betrieb bei 100 VAC.
- DC-Eingangspfad umgeht den Gleichrichter für höhere Effizienz bei Speisung aus einem 120–370 VDC Versorgungsbus.
Warum wir uns weigern, einen Lüfter einzubauen: Das Bekenntnis zur Konvektionskühlung
Ein Lüfter macht aus zuverlässiger Elektronik ein Wartungsobjekt. In einem verschlossenen Schaltschrank der Gebäudeautomation treibt ein festsitzendes Lüfterlager die Innentemperatur über die Spezifikation der Elektrolytkondensatoren hinaus. Das verkürzt die effektive Lebensdauer von fünfzehn auf drei Jahre. Schon vor dem Ausfall saugen Lüfter Staub, Fasern und korrosive Gase an – besonders schädlich in Kläranlagen oder Küsteninstallationen. Unsere Entwicklungsvorgabe war einfach: keine Lüfter, keine bewegten Teile, volle Nennleistung bei 50 °C Umgebungstemperatur. Reine Konvektionskühlung.
Echte Konvektionskühlung bei hoher Leistungsdichte
Um brauchbare Leistungsdichten zu erreichen, haben wir die mechanische Architektur neu gedacht. Wir gestalten das Aluminiumgehäuse als aktives Thermoelement, nicht als kosmetische Hülle. Mittels iterativer CFD-Simulationen optimierten wir die Kühlrippengeometrie und die internen Luftspalte. Bei vertikaler Montage auf einer Standard-Hutschiene erzeugt der Kamineffekt einen kühlenden Luftstrom über Transformator und Ausgangsdioden.

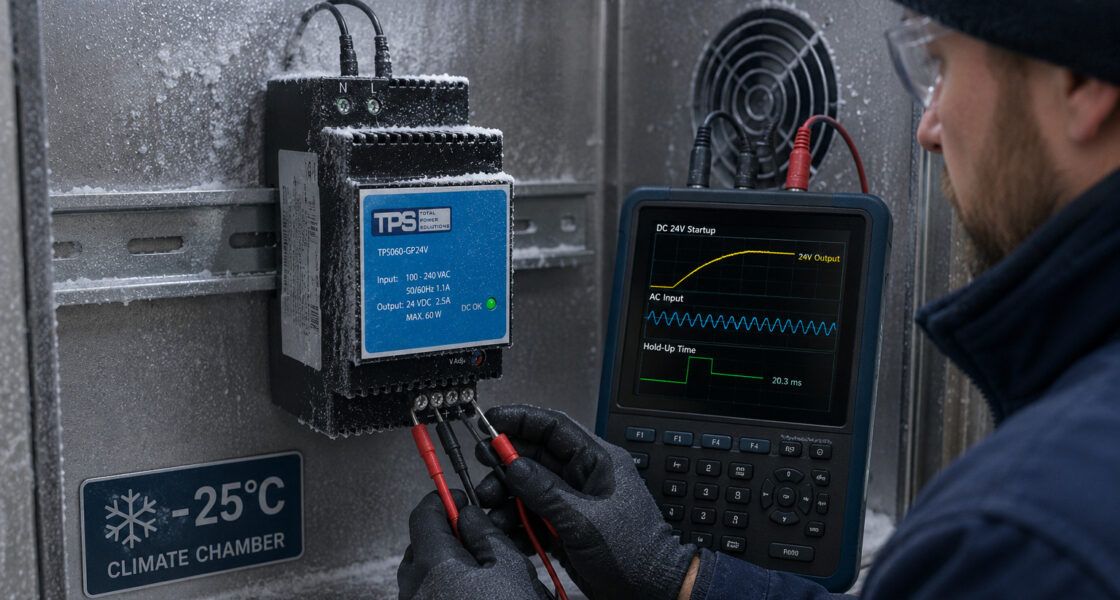

Jeden Prototyp testeten wir in einer kalibrierten Klimakammer unter den Extrembedingungen eines 0 bis 50 °C Netzteils. Das Ergebnis: keine Leistungsreduzierung bis 50 °C und ein sicherer Kaltstart bei -25 °C ohne Vorheizen. Für hochgelegene Standorte wie Schweizer Bergbahnen garantieren dieselben Reserven die volle Leistung als 3000-m-Netzteil. Dünnere Luft mindert Kühlung und Spannungsfestigkeit, doch wir konstruieren für die ungünstigste Kombination aus 50 °C und 3000 m. Eine typische europäische Installation arbeitet daher mit enormem thermischem Spielraum.
- Lüfterloses, vollständig geschlossenes Aluminiumgehäuse wirkt gleichzeitig als EMV-Schirm und Konvektionskühlkörper.
- Volle Nennleistung von 0 °C bis 50 °C, zuverlässiger Kaltstart bei -25 °C.
- Ausgelegt und geprüft für 3000 m Höhe ohne Leistungsreduzierung – für alle praxisrelevanten europäischen Installationen.
Konstruieren für die vibrierende Welt: Von der Modalanalyse bis zur Fixiermasse
Vibration ist der stille Killer der Leistungselektronik. Ein 12-V-Netzteil an einer Druckmaschine oder einem Steinbrecher ist dauerhaften Erschütterungen ausgesetzt. Diese können Bauteilanschlüsse brechen, Steckverbinder verschleißen und Lötstellen verspröden. Manche Ingenieure spezifizieren ein höher belastbares Gerät und hoffen das Beste. Wir gingen einen deterministischeren Weg.
Noch vor dem ersten Leiterplattenlayout erstellten wir ein Finite-Elemente-Modell der gesamten Baugruppe. Es umfasste Gehäuse, Leiterplatte, schwere Magnetik und den Hutschienenbügel. Unser Ziel war es, die erste Resonanzfrequenz deutlich über 120 Hz zu schieben. Das liegt oberhalb des Anregungsbereichs der meisten rotierenden Maschinen und weit entfernt von netzfrequenten Schwingungen. Bauteile über 5 Gramm, wie Transformatoren und große Kondensatoren, fixierten wir zusätzlich mit Kleber, um ihre lokalen Moden zu verschieben. Sechs Schnappstützen tragen die Leiterplatte. Sie verhindern, dass die Platine als großflächige Membran wirkt und Dehnungen auf SMD-Bauteile verstärkt.

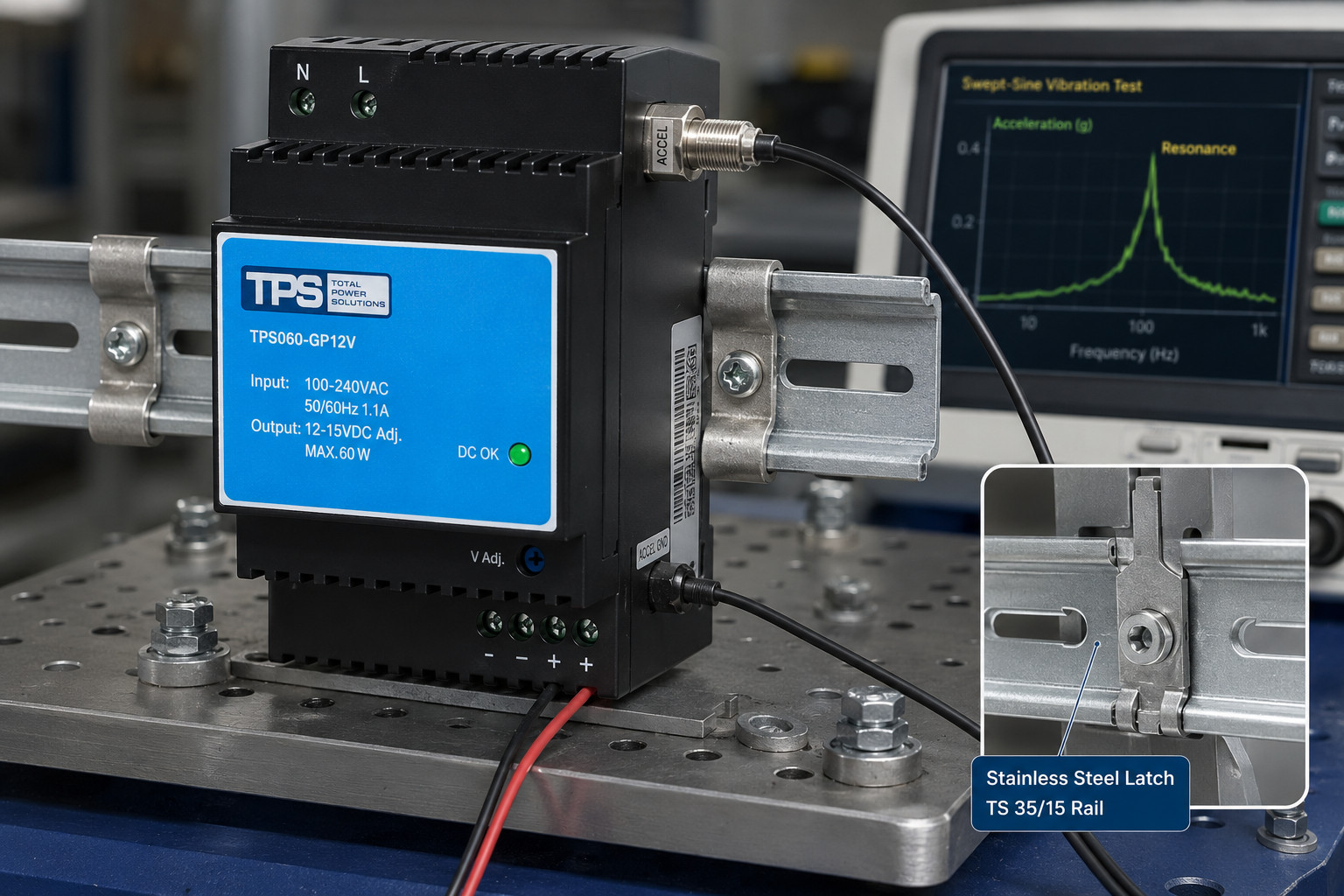

Besonderes Augenmerk galt der Schienenschnittstelle, der einzigen mechanischen Verbindung zum Schaltschrank. Unser Edelstahlbügel behält seine konstante Federkraft selbst nach Tausenden von Temperaturwechseln. Wir verifizierten die Konstruktion auf einem elektrodynamischen Schwingtisch. Wir fuhren stochastische Vibrationsprofile nach IEC 60068-2-64 und überwachten die Schutzerdung und Ausgangsregelung. Der Bügel hält das Gerät in Kombination mit der TS-35/7.5- und TS-35/15-Kompatibilität sicher verbunden. Es versorgt ein Sicherheitssystem-Netzteil in einem Bahnsignalkasten oder ein Alarmanlagen-Netzteil in einem erdbebensicheren Rahmen unterbrechungsfrei.
Eingebettete Schutzfunktionen, die nicht auf einen Mikrocontroller warten
Ein stabilisiertes Netzteil, das auf einen Mikroprozessor wartet, um sich selbst zu schützen, ist grundsätzlich anfällig. Firmware kann abstürzen. Unterspannungszustände versetzen einen Mikrocontroller in einen undefinierten Zustand. Die Bootsequenz kann Hunderte von Millisekunden dauern. Für unmittelbare Bedrohungen wie Überspannung und Übertemperatur setzen wir auf hardwaredefinierte, autonome Schutzschleifen.
Drei unabhängige Schutzeinheiten arbeiten parallel:
- Der Ausgangs-Überspannungsschutz verwendet eine dedizierte Crowbar-Schaltung mit einer Reaktionszeit unter 10 µs. Versucht die Ausgangsspannung 125 % des Nennwerts zu überschreiten, klemmt die Crowbar den Ausgang hart. Das schützt empfindliche 12-V- oder 24-V-SPS-Eingänge. Die Überspannungsschutz-Funktion arbeitet rein hardwarebasiert und ist bereits Millisekunden nach dem Einschalten aktiv.
- Der thermische Schutz folgt einer abgestuften Strategie. Bei 105 °C interner Hotspot-Temperatur wird der Ausgangsstrom linear zurückgenommen. Bei 115 °C schaltet das Gerät ab. Ein 20-K-Hysteresefenster verhindert schnelles Ein- und Ausschalten. Dieses Übertemperaturschutz-Verhalten eignet sich besonders für geschlossene Schränke mit begrenztem Luftaustausch.
- Sämtliche Modi – Überstrom, Kurzschluss, Eingangsunterspannung und die beiden genannten – verfügen über eine automatische Wiederanlaufsperre. Das Gerät nimmt den Normalbetrieb innerhalb von 500 ms nach Beseitigung des Fehlers wieder auf. Für entfernte Stationen der Umgebungssteuerung eliminiert diese Logik manuelle Resets.
Wir halten diese Funktionen in dedizierten analogen und Mixed-Signal-Schaltungen. Ein 12-V-DC-Netzteil oder ein 24-V-Hutschienen-Netzteil verhält sich daher vom ersten Netzwechsel an vorhersagbar, unabhängig vom Softwarezustand. Dies ist unerlässlich, wenn dieselbe Hardwarebasis auch die Fehlertoleranz-Erwartungen von Medizingeräte-Stromversorgungen oder LED-Beleuchtungsnetzteilen in öffentlichen Gebäuden erfüllen muss.
MTBF von einer Kalkulation in Vertrauen verwandeln: 350.000 Stunden und fünf Jahre Garantie
Datenblatt-MTBF-Werte gehen oft von 25 °C, Teillast und keinerlei Vibration aus. Das hat wenig mit der Praxis zu tun. Wir berechnen unsere 350.000 Stunden MTBF bei 50 °C, 100 % Last, unter Verwendung von Telcordia SR-332 Issue 4. Die Zahl allein besagt jedoch wenig; sie dient lediglich als Konsistenzprüfung. Wirkliches Vertrauen entsteht durch zerstörende Prüfungen, die den wahren Abstand zwischen Betriebspunkt und Versagenspunkt ermitteln.
Jedes Design durchläuft einen Highly Accelerated Life Test (HALT), bevor wir die Stückliste einfrieren. Wir fahren die Temperatur über 120 °C und die Vibration über 30 g, bis ein Fehler auftritt. Wir analysieren den Fehlermechanismus, korrigieren die Ursache und wiederholen den Vorgang. Der Prozess wird fortgesetzt, bis die Zerstörgrenze 20 % oberhalb der maximalen spezifizierten Belastung liegt. Erst dann erklären wir das Design für robust. Für Elektrolytkondensatoren, den historischen Lebensdauer-Engpass jedes AC/DC-Netzteils, wählen wir automobiltaugliche Serien aus. Wir betreiben sie mit 80 % der Nennspannung und platzieren sie in thermischen Zonen, in denen die Hotspot-Temperatur 15 °C unter der Maximalgrenze bleibt. Dieser Ansatz, kombiniert mit lüfterloser Konvektionskühlung, erlaubt es uns, serienmäßig fünf Jahre Garantie auf das Netzteil zu geben. Wir rechnen mit einer praktischen Feldlebensdauer von deutlich über zehn Jahren.
Ausgangsflexibilität, die sich der Last anpasst, nicht umgekehrt
Industrielle Lasten sind selten einheitlich. Ein Sensorfeld benötigt vielleicht 12,0 V. Ein Aktor arbeitet besser mit 13,8 V, um Leitungsabfälle zu kompensieren. Eine ältere Steuerung verlangt möglicherweise eine Obergrenze von 15,0 V. Wir haben bei den 12-V-Modellen einen per Potentiometer einstellbaren Bereich von 12 V bis 15 V und bei den 24-V-Geräten von 24 V bis 28 V vorgesehen. Die Ausgangsspannung bleibt eine saubere, stabilisierte Versorgung mit einer Restwelligkeit unter 50 mV Spitze-Spitze. Sie eignet sich damit auch für analoge Signalaufbereitung und Kommunikationsgateways.
Dieselbe Sorgfalt bei der Energiespeicherung kommt auch Systemen mit Hutschienen-USV zugute. Eine großzügige 20-ms-Überbrückungszeit bei Volllast gibt externen Batteriemodulen genügend Zeit, um ohne Einbruch auf dem DC-Bus zu übernehmen. Dieser nahtlose Übergang ist lebenswichtig für Stromversorgungs- und Backup-Schaltungen. Sie speisen Sicherheitssystemsteuerungen oder Gateways der Gebäudeautomation. Eine 10-ms-Unterbrechung kann einen minutenlangen Systemneustart auslösen.
Zertifizierung als Entwicklungsdisziplin, nicht als nachträglicher Gedanke
Europäische Systemintegratoren bewegen sich in einem dichten Netz von Richtlinien und Normen. Ein Netzteil, das nur nach IEC 62368-1 zertifiziert ist, eignet sich möglicherweise nicht für ein Medizingerät. Ein Gerät ohne EN 61347-2-13 errichtet eine Hürde im Markt für LED-Beleuchtungsnetzteile. Wir begegnen dieser Fragmentierung, indem wir eine einheitliche Hardware-Plattform schaffen. Deren Sicherheitsarchitektur erfüllt mehrere Normen gleichzeitig.
Eine Plattform, mehrere Normen
Unsere Schutzklasse-II-Konstruktion mit doppelter Isolierung macht einen Schutzleiter überflüssig. Das vereinfacht die Konformität mit der Niederspannungsrichtlinie auf Schaltschrankebene. Für Medizingeräte-Netzteile erfüllen die verstärkte Isolierung und der minimale Ableitstrom die Anforderungen an den Patientenschutz gemäß EN 60601-1. Für Industrie- und IT-Installationen halten wir die vollständige gefährdungsbasierte Sicherheitsbewertung nach IEC 62368-1 ein. Dasselbe Gerät erfüllt auch EN 61347-2-13 für Beleuchtungsanwendungen. Sein Oberschwingungsprofil hält die Grenzwerte nach EN 61000-3-2 ohne sperrige externe Filter ein.

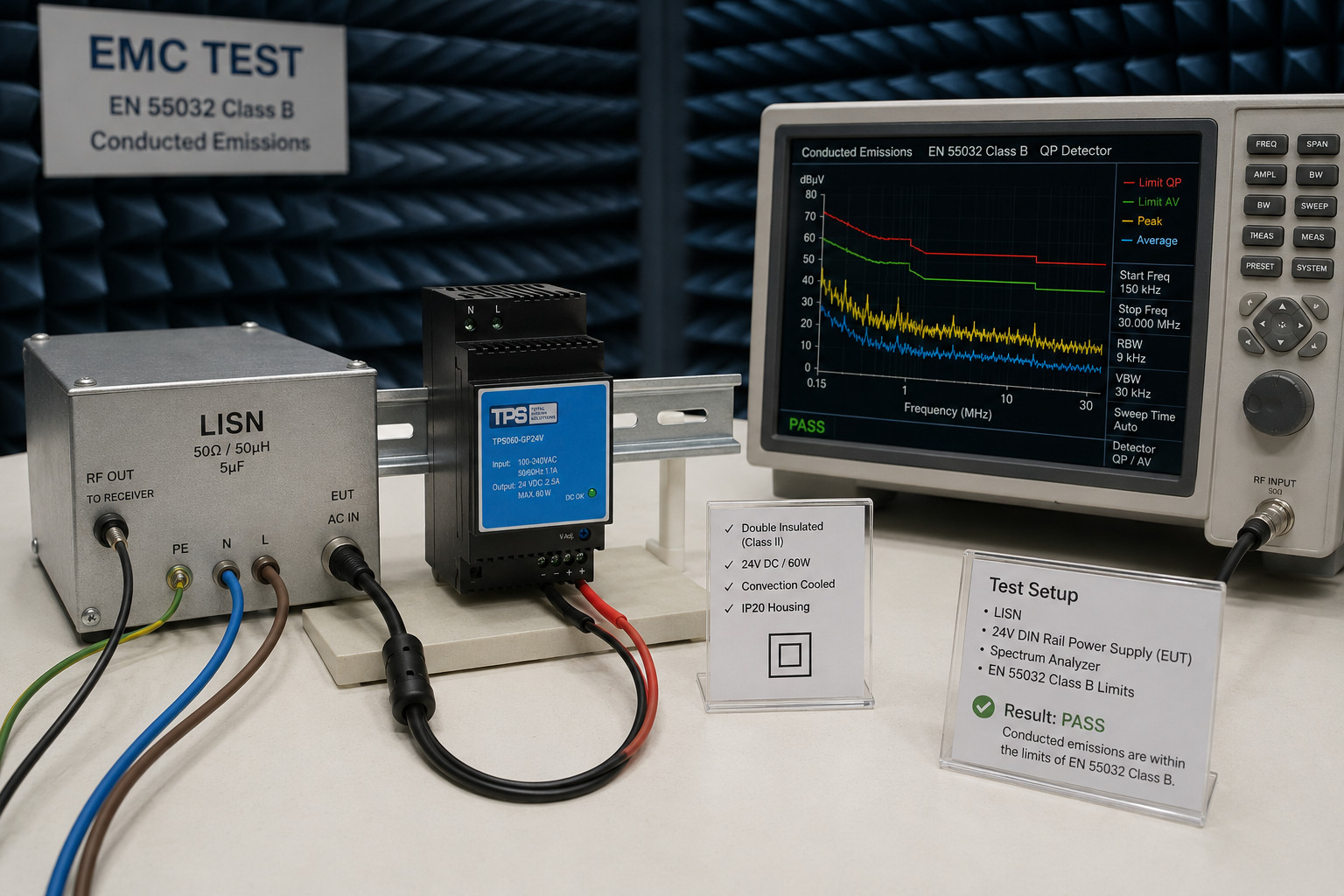

Die CE-Kennzeichnung des Netzteils stützt sich auf eine vollständige Technische Dokumentation, die uns gehört. Wir können OEM-Kunden daher mit den Unterlagen unterstützen, die sie für ihre eigene Endgerätezulassung benötigen. Unsere EMV-Performance, intern verifiziert, erreicht durchgängig EN 55032 Klasse B mit 6 dB Reserve. Dieser Puffer schluckt kumulative Emissionen, wenn mehrere Netzteile dicht an dicht im Schrank montiert werden.
Diese Mehrnormfähigkeit entsteht nicht durch das Prüfen verschiedener Varianten. Sie entsteht aus einer Design-Regelmatrix. Wir haben jede europäische harmonisierte Norm in konkrete elektrische, mechanische und Isolationsanforderungen übersetzt. Diese Regeln sind von Beginn an in unseren CAD-Vorgaben verankert. Das Ergebnis: Eine einzige TPS-Netzteil-Hardwarekonfiguration bedient die Gebäudeautomation, die Fertigungsautomatisierung, die Medizintechnik, LED-Beleuchtung, Alarmanlagen, Sicherheitssysteme und die Umgebungssteuerung – ohne Requalifizierung. Europäische Distributoren und Schaltschrankbauer fragen ständig nach dieser Art von Engineering-Hebel. Katalog-Lieferketten bieten ihn selten.
Der Systems-Engineering-Unterschied: Eine Zusammenfassung der Plattform
Jeder Parameter der kommenden Netzteilserie ergibt sich aus der beschriebenen Entwicklungsphilosophie. Wir haben die folgende Leistungshülle durch externe akkreditierte Labore an Vorserienmustern validiert:
Validierte Leistung auf einen Blick
- Eingang: 90–264 VAC / 120–370 VDC, aktive Einschaltstrombegrenzung, EN 61000-3-2 konform.
- Ausgang: 12-V-Modelle einstellbar von 12 V bis 15 V; 24-V-Modelle einstellbar 24–28 V, Restwelligkeit unter 50 mVss.
- Überbrückungszeit: mindestens 20 ms bei 230 VAC, Volllast.
- Gehäuse: IP20-Netzteil, doppelt isoliert, Schutzklasse II.
- Kühlung: Konvektionsgekühltes Netzteil, lüfterlos, 0–50 °C bei Volllast, Kaltstart -25 °C.
- Höhe: 3000-m-Netzteil ohne Leistungsreduzierung.
- Montage: DIN-Hutschiene TS 35/7.5 und TS 35/15.
- Zuverlässigkeit: 350.000 Stunden MTBF (Telcordia SR-332, 50 °C), HALT-verifizierte Designreserven.
- Garantie: 5 Jahre als Standard.
- Zertifizierungen: CE-Netzteil, EMV-Netzteil (EN 55032 Klasse B), Niederspannungsrichtlinie, EN 60601-1, EN 61347-2-13, IEC 62368-1.
- Schutzfunktionen: Überspannungsschutz, Übertemperaturschutz, automatische Wiederanlaufsperre bei allen Fehlern.
Designhoheit vom Silizium bis zum Schaltplan
Was diese Plattform auszeichnet, ist nicht eine einzelne Spitzenkennzahl. Es ist die Tatsache, dass jedes Element – von der Wickelstruktur des Transformators über das thermische Gap-Pad bis hin zur Überspannungskomparatorschwelle und der EMV-Drosselinduktivität – unserer direkten Designkontrolle unterliegt. Wenn ein europäischer Maschinenbauer eine bestimmte Power-Rail-Sequenz, eine kundenspezifische Ausgangsspannung oder eine Hutschienen-USV-Integration für eine vorhandene Schranktiefe anfragt, können wir auf Schaltplanebene reagieren. Wir sind nicht durch das Referenzdesign eines OEM oder die Lagerliste eines Distributors eingeschränkt.
Die selbst gefertigte Familie von Gleichstromnetzteilen, die wir in Kürze auf den Markt bringen, ist der physische Ausdruck dieser Engineering-Philosophie. Wir haben sie gebaut, um die europäische Industrielandschaft mit der Robustheit, Anpassungsfähigkeit und langfristigen Berechenbarkeit zu bedienen, die nur aus der vollständigen Designhoheit entstehen kann. Wir laden Systemarchitekten, Schaltschrankbauer und technische OEM-Entscheider ein, frühzeitig mit uns in Kontakt zu treten. Lassen Sie uns nicht nur über Lieferzeiten sprechen, sondern gemeinsam das endgültige Verhalten des 12-V- oder 24-V-Netzteils gestalten, das in Ihren Maschinen leben wird – oft länger, als die Maschinen selbst unter Garantie stehen.
