Systemintegratoren, Schaltschrankbauer und Beschaffungsteams scheitern selten, weil ihnen ein Maschinendesign fehlt. Sie verlieren Zeit—und Budget—wenn die Stromverteilungsbaugruppe in einem Steuerschrank zu einer unvorhersehbaren, vor Ort improvisierten Aufgabe wird. Inkonsistente Komponentenplatzierung, undokumentierte Verdrahtung und die Last‑Minute‑Integration von Netzteilen und Leitungsschutz machen das Herzstück eines Automatisierungssystems zu einer Quelle von Inbetriebnahmeverzögerungen und latenten Sicherheitsrisiken. Für OEMs, die komplexe Fabrikautomationssysteme liefern, bedroht diese Fragmentierung direkt die Projektmargen und Liefertermine.
Der power supply integration service von TPS Elektronik für industrielle Steuerschränke eliminiert diese Variabilität. Durch die Lieferung einer vorgefertigten, vollständig montierten und geprüften Rack‑Mount‑Stromversorgungsbaugruppe als einzelnes, dokumentiertes Subsystem verwandelt TPS das Stromversorgungs‑Rückgrat einer Maschine von einem Projektrisiko in ein vorhersagbares, zertifiziertes Modul. Dieser Service ist speziell für die Fabrikautomation, SPS‑Systeme und komplexe Maschinen konzipiert, die eine zuverlässige Stromverteilung in einem dichten, organisierten Formfaktor erfordern.
Fordern Sie eine Beratung zur Stromversorgungsbaugruppen‑Integration an →
1. Warum vorgefertigte Stromversorgungsbaugruppen für die Fabrikautomation wichtig sind
In einem typischen Fabrikautomationsprojekt kann die elektrische Stückliste für einen Steuerschrank einen Hauptschalter, ein 24 V DC‑Netzteil, mehrere zusätzliche Leitungsschutzschalter, ein DC‑Verteilermodul, Reihenklemmen und Dutzende Meter Kabel umfassen—die alle vor Ort montiert, angeschlossen und geprüft werden müssen. Wenn diese Komponenten einzeln beschafft und von einem Techniker nach Schaltplan verdrahtet werden, hängt die Qualität der Endmontage stark von den individuellen Fähigkeiten und der verfügbaren Zeit ab. Das Ergebnis ist eine Variable, die Systemintegratoren bei mehreren identischen Maschinen kaum kontrollieren können.
Eine Steuerschrank‑Stromversorgungsbaugruppe, die vorgefertigt, vorverdrahtet und werksgeprüft ist, löst dies an der Wurzel. Sie kommt als einzelne, dokumentierte Einheit am Integrationsort an, bereit zur Montage im Rack oder Gehäuse und zum Anschluss an die Laststromkreise. Dieser Ansatz, wie er in der umfassenderen Expertise von TPS für integrierte Systemlösungen in unserer Ressource zu EMS Mechatronik und Präzisionsbearbeitung demonstriert wird, reduziert die Montagezeit vor Ort, eliminiert Verdrahtungsfehler und gewährleistet eine gleichbleibende Qualität über jede Maschine einer Produktionsserie hinweg.
2. Leistungsumfang des TPS Rack‑Mount‑Stromversorgungsbaugruppen‑Service
Der Stromversorgungsintegrationsservice von TPS liefert ein vollständiges, dokumentiertes elektrisches Subsystem, das typischerweise auf einer Montageplatte für die 19‑Zoll‑Rack‑Montage aufgebaut ist. Der Service umfasst drei Phasen: Design und Komponentenauswahl, physische Montage und Verdrahtung sowie Funktionsprüfung. Für einen breiteren Kontext, wie dies in die intelligente Fertigung passt, lesen Sie unseren Leitfaden zu Mechatronik und intelligenten Systemen für Industrie 4.0.
2.1 Design und Komponentenauswahl
Die Ingenieure von TPS arbeiten anhand der Lastliste oder des Schaltplans des Kunden, um die Stromverteilungsarchitektur zu entwerfen. Dazu gehört die Auswahl des geeigneten Hauptschalters oder Lasttrennschalters, die Berechnung der erforderlichen 24 V DC‑Netzteilkapazität (einschließlich Reserven für zukünftige Erweiterungen) und die Definition der DC‑Verteilungstopologie—wie viele geschützte Abgangskreise benötigt werden und mit welchen Nennströmen. In dieser Designphase wird sichergestellt, dass Wärmemanagement, Kriech- und Luftstrecken sowie die Kurzschlusskoordination bereits vor Montagebeginn berücksichtigt werden.
2.2 Systemverdrahtung, Kennzeichnung und Dokumentation

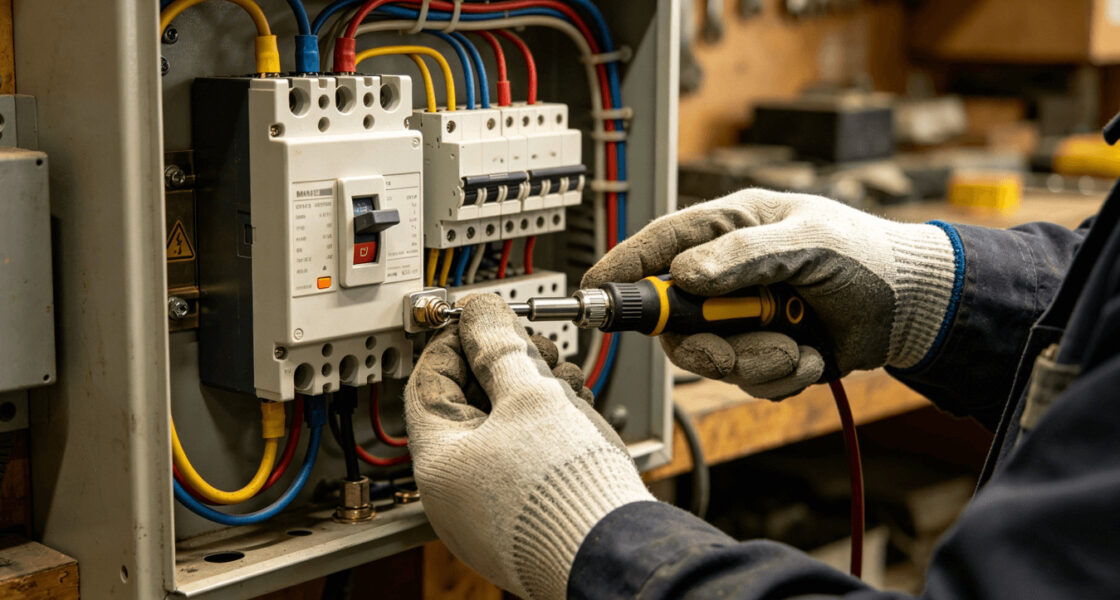

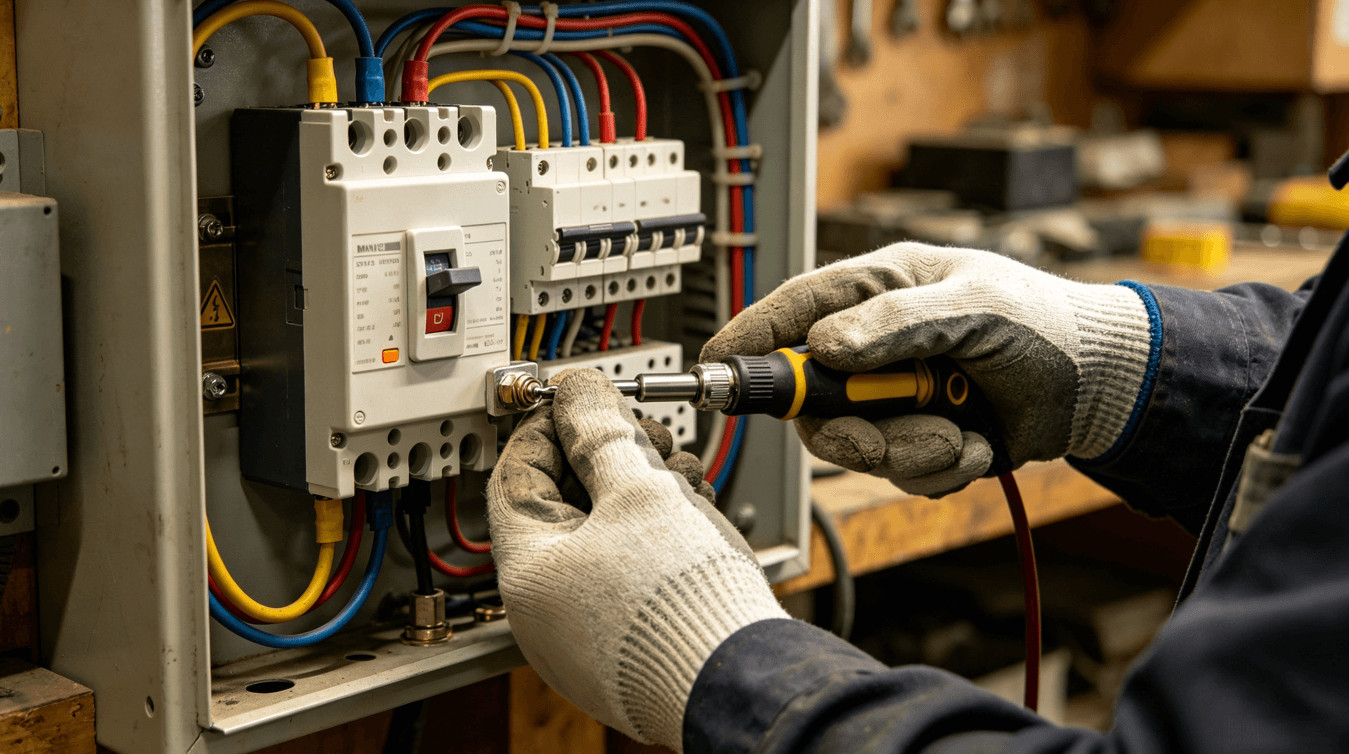

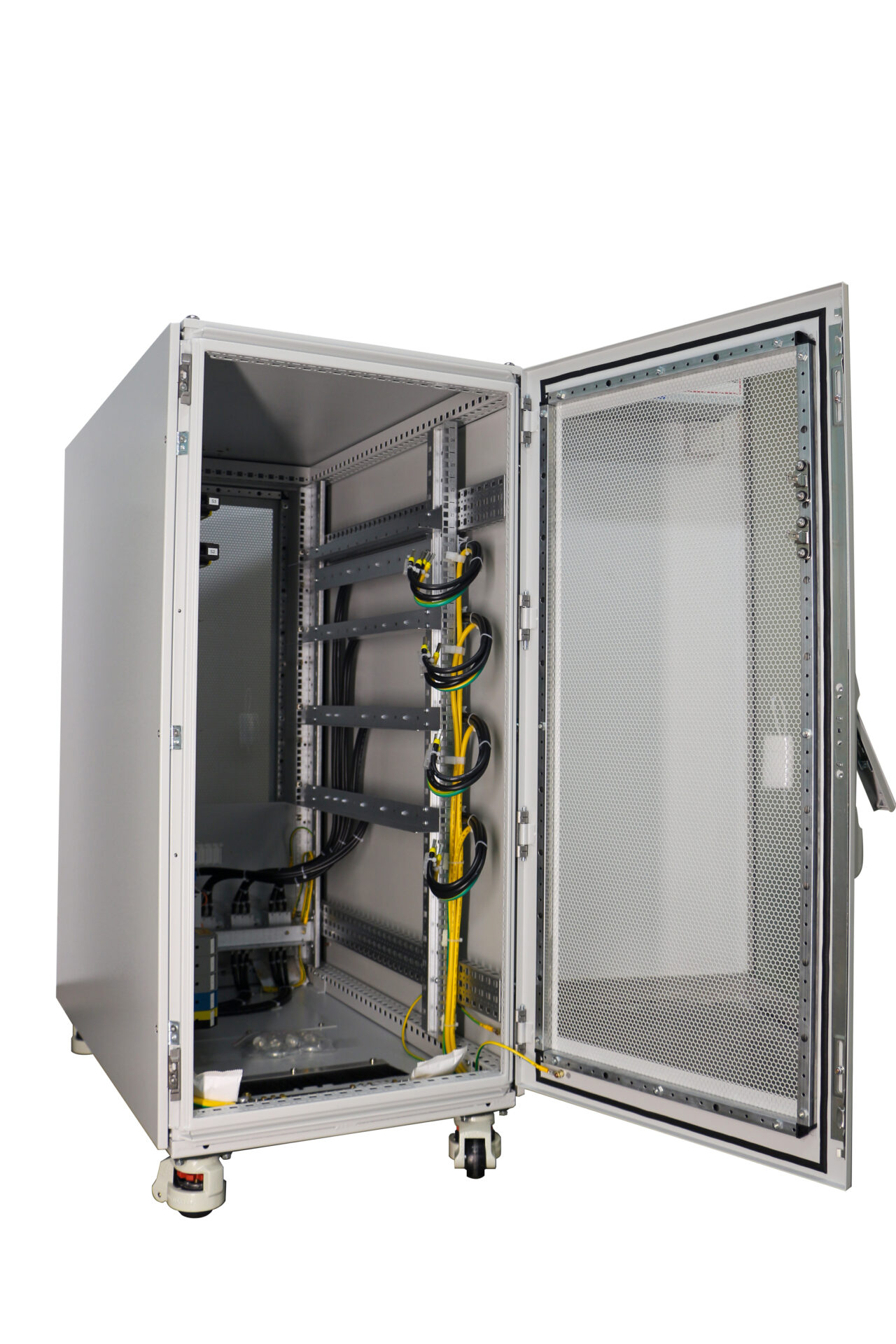

Die physische Montage erfolgt in der Werkstatt von TPS, wo alle Komponenten auf einer Metall‑Montageplatte montiert und mit farbcodierten Leitungen verdrahtet werden. Jede Leitung ist an beiden Enden mit maschinell bedruckten Schrumpfschlauch‑Markierern gekennzeichnet, die dem Stromlaufplan entsprechen. Stromkabel werden getrennt von Signalkabeln geführt, um elektromagnetische Störungen zu minimieren. Das Ergebnis ist eine saubere, wartungsfreundliche Baugruppe, die ein Inbetriebnahme‑Ingenieur auf einen Blick verstehen kann. Das handwerkliche Niveau und die Organisation spiegeln direkt die Prinzipien der Präzision und Zuverlässigkeit wider, die in unserer Serviceübersicht zur Mechatronik von der Designintegration bis zur Präzisionsteilefertigung beschrieben sind.
2.3 Funktions- und Sicherheitsprüfung
Vor dem Versand durchläuft jede Stromversorgungsbaugruppe einen strengen Funktionstest. Dazu gehören die Überprüfung der korrekten Funktion des Hauptschalters, die Bestätigung, dass jeder DC‑Abgangskreis die spezifizierte Spannung liefert und ordnungsgemäß geschützt ist, sowie eine Hochspannungsprüfung zur Sicherstellung der Isolationsintegrität. Ein detaillierter Prüfbericht wird zusammen mit dem Bestandsstromlaufplan und einer Stückliste mit der Baugruppe geliefert. Diese Dokumentation unterstützt sowohl die internen Qualitätsaudits des Kunden als auch die Einhaltung gesetzlicher Vorschriften.
3. Konformität und Sicherheit: UL 508A und IEC 60204‑1
Jeder Steuerschrank, der für den nordamerikanischen Markt bestimmt ist, muss UL 508A entsprechen, der Norm für industrielle Steuerschränke. Für europäische Installationen ist die Einhaltung der Niederspannungsrichtlinie (2014/35/EU) und der Maschinenrichtlinie (2006/42/EG) obligatorisch, wobei die IEC 60204‑1 als harmonisierte Sicherheitsnorm für die elektrische Ausrüstung von Maschinen dient. TPS konstruiert und fertigt Stromversorgungsbaugruppen nach diesen Normen und gewährleistet angemessene Kurzschlussstromfestigkeiten (SCCR), Komponentenabstände und Verdrahtungspraktiken. Eine Konformitätserklärung wird zusammen mit den relevanten Zertifizierungen als Teil des Dokumentationspakets bereitgestellt. Dieses Engagement für Konformität ist eine direkte Erweiterung der Philosophie hinter EMS Mechatronik für SPS‑Steuerungssysteme.
4. Anwendungsszenarien: SPS‑Schränke, dezentrale I/O und Maschinensteuerung
TPS Rack‑Mount‑Stromversorgungsbaugruppen werden in drei primären industriellen Steuerungsszenarien eingesetzt:
- Zentrale SPS‑Steuerschränke: Ein Hauptsteuerschrank, der die SPS, I/O‑Module und Netzwerkausrüstung beherbergt, wobei eine einzelne, organisierte Stromversorgungsbaugruppe alle Logik- und Feldgerätestromkreise versorgt.
- Dezentrale I/O- und Feldanschlusskästen: Remote‑Schaltschränke, die in der Nähe der von ihnen gesteuerten Maschinen angebracht sind. TPS liefert kompakte, vorverdrahtete Stromversorgungsbaugruppen, die in kleinere Gehäuse passen und zuverlässige 24 V DC an dezentrale I/O‑Blöcke und Sensoren liefern.
- Maschinensteuerungs-Stromversorgungsintegration: Einzelmaschinen—wie CNC‑Drehmaschinen, Verpackungsroboter oder Druckmaschinen—benötigen eine dedizierte Stromversorgungsbaugruppe, die Motorschutz, Steuerstrom und Hilfsstrom in einer einzigen rackmontierbaren Einheit integriert. Die Designflexibilität von TPS stellt sicher, dass diese komplexen Anforderungen auf kompaktem Raum erfüllt werden.
5. RFQ‑Checkliste für die Power Supply Integration
- Lastliste: Eine vollständige Liste aller versorgten Geräte, einschließlich ihrer Versorgungsspannung, maximalen Stromaufnahme und des erforderlichen Schutzes.
- Systemarchitektur: Bevorzugte Hauptversorgungsspannung (z. B. 400 V AC Dreiphasen), Steuerspannung (typisch 24 V DC) und etwaige Redundanzanforderungen.
- Mechanische Randbedingungen: Erforderlicher Formfaktor (19‑Zoll‑Rack‑Montage, Montageplatte) und etwaige Maßbeschränkungen.
- Anwendbare Normen: Zielzertifizierungen (UL 508A, CE‑Kennzeichnung nach IEC 60204‑1).
- Dokumentation: Erforderliche Stromlaufpläne, Prüfberichte und Konformitätszertifikate.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienproduktionsvolumen.
Reichen Sie Ihre RFQ für die Stromversorgungsbaugruppe ein →
6. FAQ
Was ist der Vorteil einer vorgefertigten Stromversorgungsbaugruppe gegenüber der Feldverdrahtung?
Eine vorgefertigte Stromversorgungsbaugruppe eliminiert Feldverdrahtungsfehler, reduziert die Montagezeit vor Ort und liefert eine dokumentierte, gleichbleibende Qualität, die für die Einhaltung gesetzlicher Vorschriften und wiederholbare Maschinenbauten unerlässlich ist.
Kann TPS Komponenten integrieren, die nicht aus dem eigenen Produktprogramm stammen?
Ja. Obwohl TPS ein Portfolio an Hutschienen‑Netzteilen und Komponenten besitzt, ist der Integrationsservice geräteunabhängig. TPS kann kundenspezifisch vorgegebene Komponenten integrieren, sofern diese die relevanten Sicherheitsnormen und Schnittstellenanforderungen erfüllen.
Bietet TPS nach der Lieferung Support für seine Stromversorgungsbaugruppen an?
Ja. Eine vollständige Dokumentation wird bereitgestellt, und TPS kann als Teil seines After‑Sales‑Service Remote- oder Vor‑Ort‑Support für die Inbetriebnahme, Fehlersuche oder Änderungen anbieten.
Wo finde ich weitere Informationen zu den umfassenderen Integrations- und Mechatronikfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für Mechatronik oder lesen Sie unseren umfassenden Überblick über Mechatronik und Robotik.
