Systemintegratoren, Schaltschrankbauer und Einkaufsteams scheitern selten, weil ihnen ein Produktdesign fehlt. Sie verlieren Zeit und Budget, wenn die einzelnen Netzteile, PDUs, Kabel und Gehäuse für ein komplexes 19‑Zoll‑Rack von verschiedenen Lieferanten stammen und niemand die Verantwortung für die elektrische Integration übernimmt. Inkompatible Steckverbinder, nicht abgestimmte Erdungskonzepte und unklare Prüfdokumentationen machen aus einem Standard‑Rack‑Aufbau eine Last‑Minute‑Fehlersuche, die die Werksabnahme verzögert und die Gewinnmargen schmälert.
Der kundenspezifische rack power supply Integrationsservice von TPS Elektronik wurde entwickelt, um diese Fragmentierung zu beseitigen. Durch die Lieferung eines kompletten, schlüsselfertigen 19‑Zoll‑Stromversorgungssystems — von der Netzteilsauswahl und PDU‑Konfiguration über die Verdrahtung und Kennzeichnung bis hin zur Funktionsprüfung — bietet TPS einen einzigen verantwortlichen Partner für das kritischste Subsystem in Ihrem Industrieautomations‑ oder Testgeräte‑Rack.
1. Warum die Rack‑Power‑Integration über den Projekterfolg entscheidet
Wenn ein Systemintegrator den Auftrag für ein komplettes 19‑Zoll‑Rack erhält, umfasst die Stückliste typischerweise ein Dutzend oder mehr aktive Komponenten: SPS, Antriebe, Messkarten, Switches und Embedded‑PCs. Jedes Gerät benötigt eine bestimmte Spannungsversorgung, eine definierte Strombelastbarkeit und geeigneten Schutz gegen Überstrom und Kurzschluss. Die Beschaffung dieser Stromversorgungskomponenten von mehreren Katalog‑Distributoren führt zu fragmentierten Lieferungen, die der Integrator vor Ort entwirren muss. Eine fehlende Hutschienenklammer, ein inkompatibler AC‑Anschluss oder eine PDU mit falschem Steckdosenabstand kann den gesamten Rack‑Aufbau blockieren.
Ein rack power supply Integrationsservice adressiert dieses Risiko bereits in der Beschaffungsphase. Anstatt einen Karton mit losen Netzteilen zu liefern, montiert, verdrahtet und prüft TPS das komplette Stromversorgungs‑Subsystem auf einer Montageplatte oder direkt im Rack‑Rahmen. Der Integrator erhält ein Stromversorgungssystem, das bereit ist, an die Verbraucher angeschlossen zu werden — mit einem einzigen Stromlaufplan und einem einzigen Satz von Prüfberichten. Dieser Ansatz eliminiert die versteckten Ingenieurstunden, die Einkaufsteams oft vergessen, für die interne Integration einzuplanen. Für einen tieferen Einblick, wie mechatronische Konzepte in die Systemintegration einfließen, lesen Sie den TPS‑Ratgeber zu Mechatronik und Robotik.
2. Umfang der schlüsselfertigen Rack‑Power‑Integration von TPS
Der kundenspezifische Rack‑Power‑Integrationsservice von TPS deckt den gesamten elektrischen Teil eines 19‑Zoll‑Rack‑Aufbaus ab. TPS‑Ingenieure arbeiten nach dem Schaltplan oder Blockschaltbild des Integrators oder entwerfen die Stromversorgungsarchitektur anhand einer Lastliste von Grund auf. Das Ergebnis ist eine vollständig dokumentierte, vollständig geprüfte Stromversorgungsbaugruppe, die in jedes Standard‑19‑Zoll‑Gehäuse passt — sei es ein von TPS gelieferter Schrank oder ein vom Kunden spezifizierter Rahmen.
2.1 Netzteilsauswahl und -montage

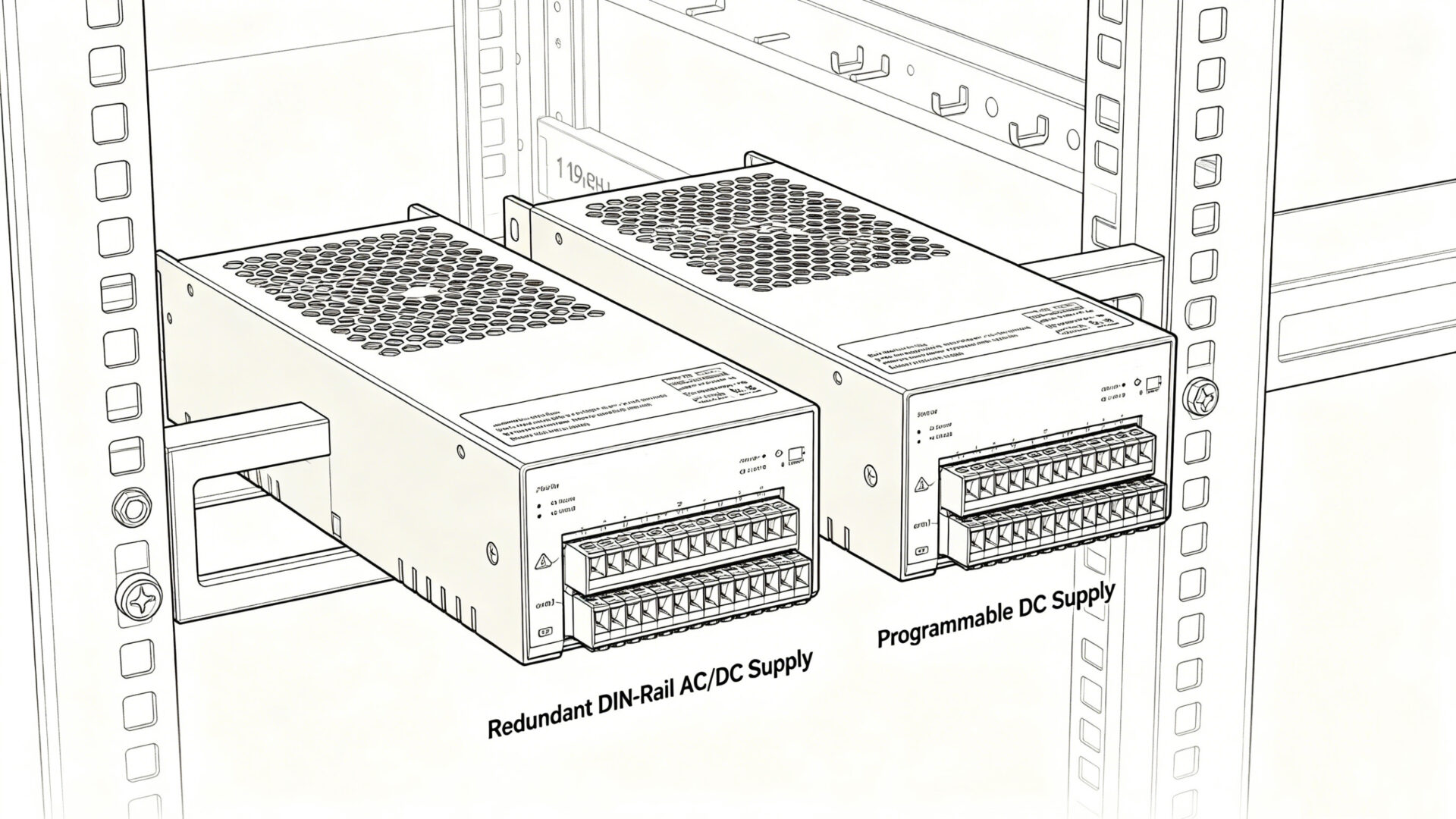

Die Auswahl der richtigen Rack‑Stromversorgung umfasst mehr als nur die passende Wattzahl. Für Industrieautomations‑Racks, die 24 V DC‑Logik- und Feldgeräte versorgen, integriert TPS typischerweise Hutschienen‑Schaltnetzteile aus dem eigenen Produktportfolio — wie die TPS030‑130W Pro‑Serie — montiert auf einer dedizierten Stromversorgungs‑Montageplatte unten oder seitlich im Rack. Für Testgeräte‑Racks, die programmierbare Gleichspannungen erfordern, integriert TPS programmierbare Netzteile der TPS‑GPC‑Serie, oft mit Remote‑Sense‑ und RS‑485‑Kommunikationsschnittstellen, die zu einer zentralen Steuerung zurückverdrahtet werden.
Redundanz ist eine gängige Anforderung in kritischen Automatisierungssystemen. TPS entwirft und baut N+1- oder 1+1‑redundante PSU‑Konfigurationen mit aktiven OR‑ing‑Schaltungen und Meldekontakten, die sicherstellen, dass ein einzelner Netzteilausfall nicht das gesamte Rack lahmlegt. Alle Netzteile werden sicher auf Hutschienen oder Montageplatten befestigt, mit drehmomentkontrollierten Klemmverbindungen, die das Risiko loser Kontakte während des Transports eliminieren. Die Expertise von TPS in integrierten Systemlösungen wird im Artikel über EMS Mechatronik: Integrierte Systeme und Präzisionsbearbeitung näher beschrieben.
2.2 PDU‑Konfiguration und Lastmanagement
Eine Rack‑Power Distribution Unit (PDU) führt die AC- oder DC‑Einspeisung zusammen und verteilt sie auf mehrere geschützte Abgangskreise. TPS konfiguriert für jedes Rack eine kundenspezifische PDU und wählt den passenden Eingangsstecker (IEC 60309, NEMA oder Klemmen), die Ausgangssteckdosentypen (IEC C13, C19, Schuko oder Reihenklemmen) und den Leitungsschutz (MCB oder Sicherungen) entsprechend dem Lastenverzeichnis aus. Dieser kundenspezifische Ansatz eliminiert den allzu vertrauten Anblick von mehreren hintereinandergesteckten Mehrfachsteckdosenleisten im Rack — eine Anordnung, die Verdrahtungsvorschriften verletzt und Erdschleifenstörungen verursacht, die empfindliche Messungen stören können.
Für DC‑orientierte Racks baut TPS DC‑Verteilermodule mit abgesicherten Ausgängen und LED‑Statusanzeige. Diese Module verteilen 24 V DC vom Hauptnetzteil auf die einzelnen Feldgeräte‑Stromkreise, mit korrekter Dimensionierung der Leiter und Schutzeinrichtungen gemäß den Anforderungen der IEC 62368‑1. Die DC‑Verteilung wird auf derselben Montageplatte wie die Netzteile integriert und bildet einen kompakten, vorverdrahteten „Power Core“, der als Einheit in das Rack eingebaut werden kann.
2.3 Systemverdrahtung, Kennzeichnung und Kabelmanagement

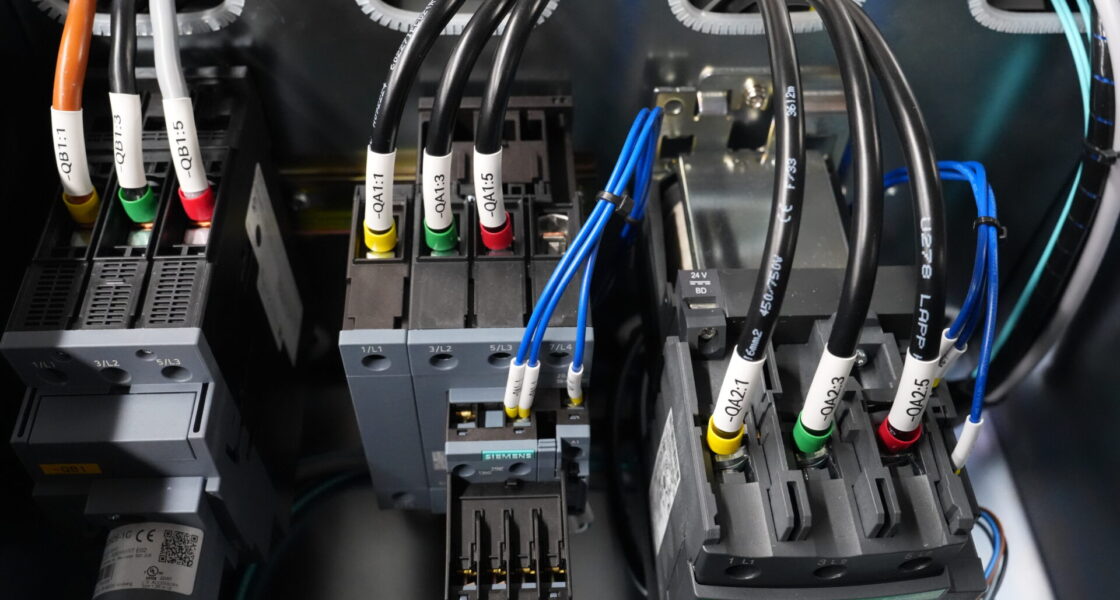

Die schlüsselfertige rack power supply‑Integration umfasst die vollständige Verdrahtung zwischen dem Power Core und den Verbrauchern. TPS verwendet farbcodierte Leitungen (blau für 24 V DC, schwarz für AC‑Außenleiter, grün‑gelb für Schutzleiter) und bringt an jedem Leiterende maschinell bedruckte Schrumpfschlauch‑Etiketten an. Die Kabelführung folgt definierten Wegen durch den Rack‑Rahmen, wobei Stromkabel von Signalkabeln getrennt sind, um elektromagnetische Kopplungen zu minimieren. Diese Verdrahtungsdisziplin ist im Stromlaufplan des Racks dokumentiert, den TPS als Teil der Projektdokumentation liefert. Der Ansatz von TPS zur Systemverdrahtung und Dokumentation entspricht den Prinzipien, die im Leitfaden zu EMS Mechatronik: SPS‑Steuerungssysteme beschrieben sind.
3. Konformität und Sicherheit: IEC 62368‑1 und EMV
Jedes 19‑Zoll‑Rack, das Leistungselektronik enthält und für den europäischen Markt bestimmt ist, muss die Niederspannungsrichtlinie (2014/35/EU) und die EMV‑Richtlinie (2014/30/EU) einhalten. TPS integriert die Konformität bereits in der Designphase und nicht erst als nachträglichen Gedanken. Der Power Core wird gemäß IEC 62368‑1 gebaut und geprüft, dem gefahrenbasierten Sicherheitsstandard für Audio‑/Video‑, Informations- und Kommunikationstechnikgeräte, der die Vorgängernormen IEC 60950‑1 und IEC 60065 abgelöst hat. Dieser Standard behandelt den Schutz gegen elektrischen Schlag, Feuer, mechanische und thermische Gefahren — alles relevant für ein dicht verdrahtetes Stromversorgungsgehäuse.

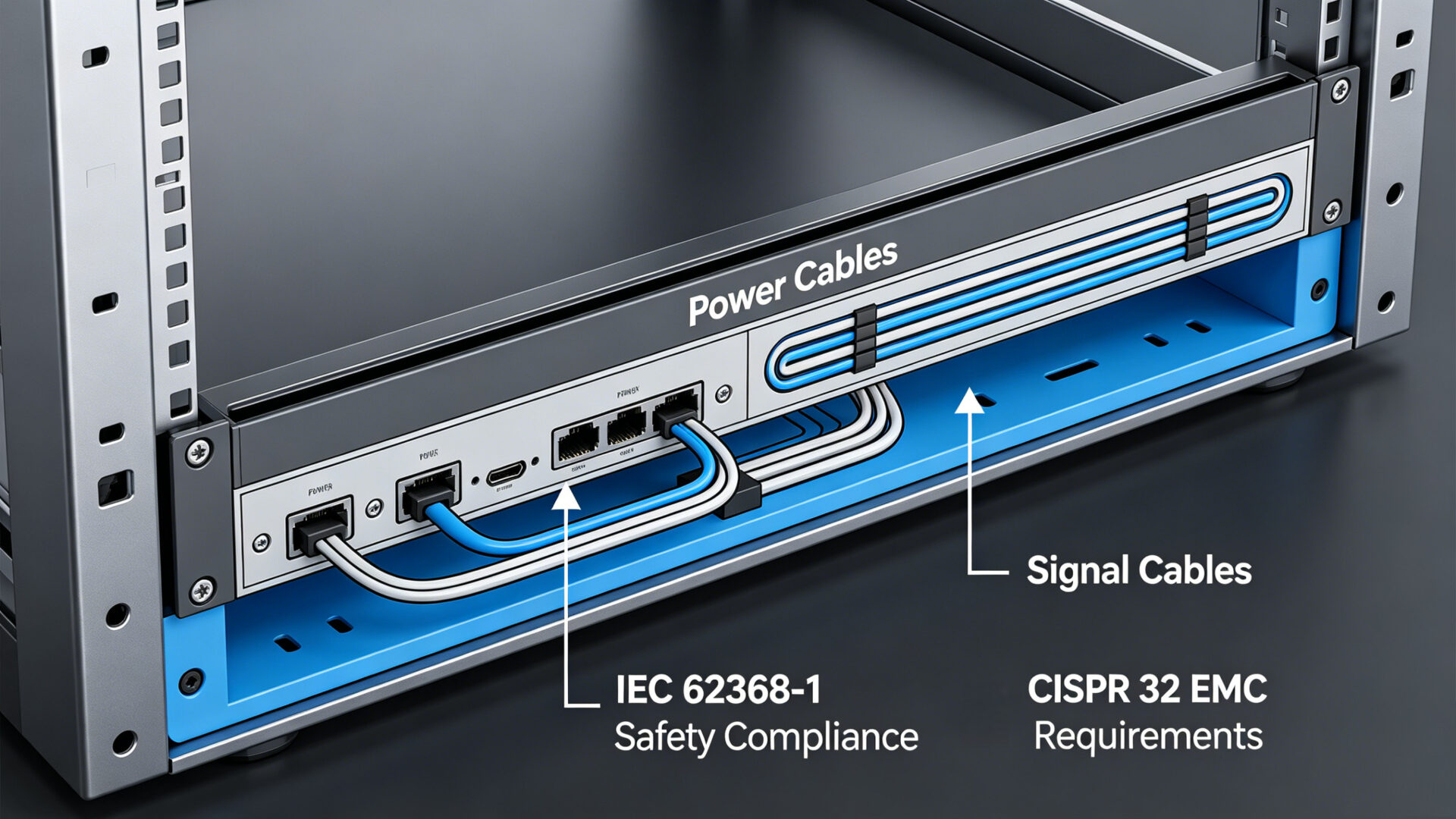

Die elektromagnetische Verträglichkeit (EMV) ist ein weiterer kritischer Faktor. Ein Rack, das Schaltnetzteile, Frequenzumrichter und empfindliche Messgeräte enthält, kann bei falscher Verdrahtung und Erdung leicht die Grenzwerte für die leitungsgeführte Störaussendung nach CISPR 32 / EN 55032 überschreiten. TPS begegnet dem durch korrekte Kabeltrennung, sachgemäße Schirmauflage und, wo nötig, den Einsatz von Ferritkernen. Für eine detailliertere Diskussion zur mechatronischen Systemintegration in Industrie‑4.0‑Umgebungen siehe den TPS‑Artikel über Mechatronik, intelligente Systeme und die Zukunft von Industrie 4.0.
4. Anwendungsbeispiele: Industrieautomation und automatisierte Testgeräte
Der kundenspezifische rack power supply Integrationsservice ist für zwei Hauptanwendungsbereiche konzipiert, wenngleich die Prinzipien auf jedes 19‑Zoll‑Rack mit aktiver Elektronik anwendbar sind.
In der Industrieautomation umfasst ein typisches Projekt einen Schaltschrank‑Rack mit SPS, I/O‑Modulen, Sicherheitsrelais, Netzwerk‑Switches und Feldgeräte‑Netzteilen. TPS baut die Stromversorgungs‑Montageplatte mit redundanten 24 V DC‑Netzteilen, einem DC‑Verteilermodul und einem Wartungs‑Bypass‑Schalter. Die Verdrahtung wird auf Reihenklemmen geführt, die der Integrator einfach an die Feldgeräte anschließen kann. Die gesamte Baugruppe wird mit einem Verdrahtungsplan und einem Funktionsprüfbericht dokumentiert und unterstützt so die CE‑Erklärung des Endkunden.

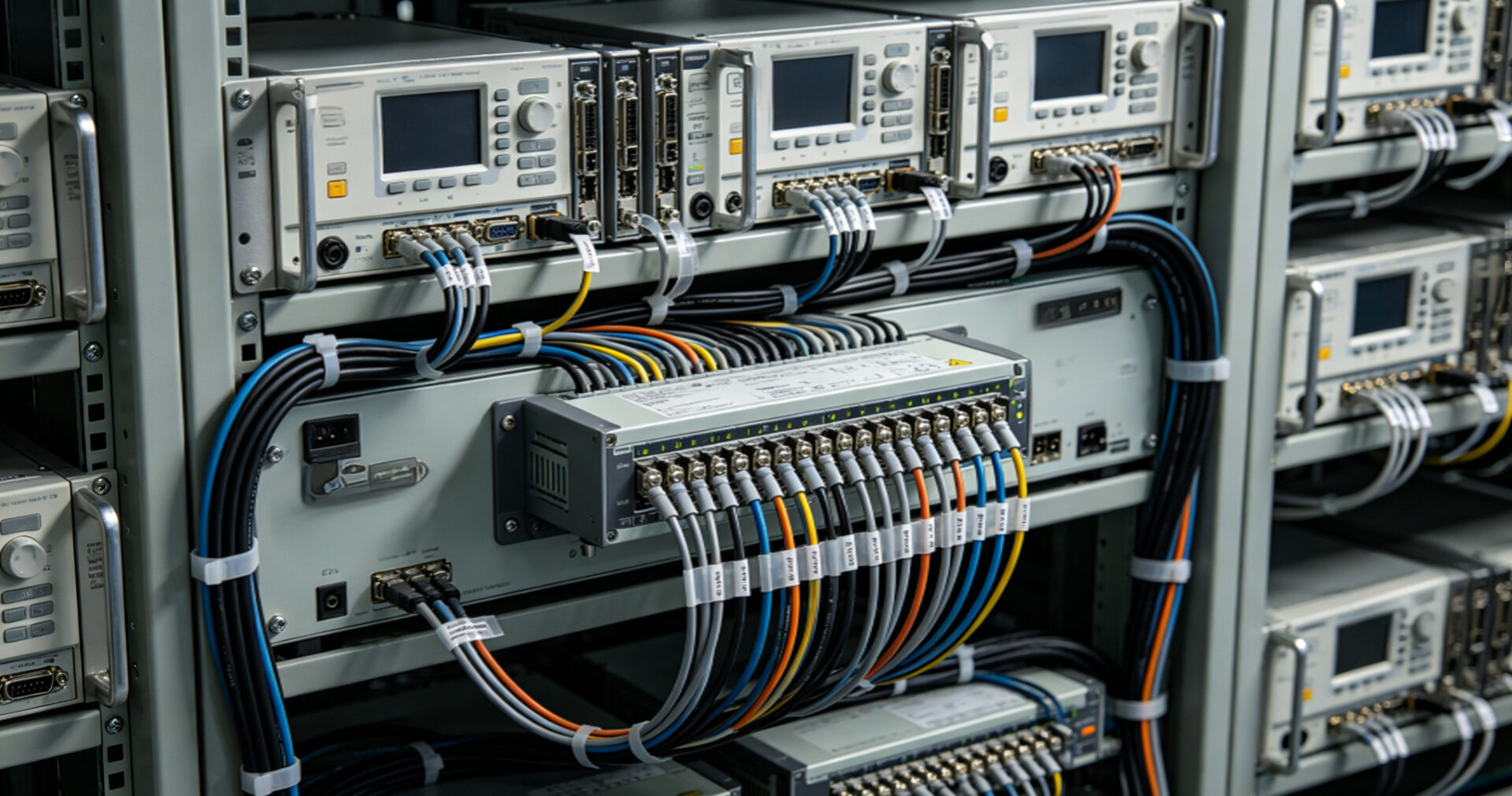

In automatisierten Testgeräten (ATE) kann ein Rack mehrere PXI‑Chassis, programmierbare Netzteile, einen PC‑Controller und eine Signal‑Schaltmatrix enthalten. TPS integriert alle Stromversorgungskomponenten — AC/DC‑Netzteile, DC/DC‑Wandler und programmierbare Geräte — in einen einzigen Power Core, der in die Rack‑Stellfläche passt. Die Integration umfasst die Kommunikationsverdrahtung (RS‑485 oder Ethernet) für programmierbare Netzteile, sodass die Test‑Executive‑Software die Ausgangsspannungen programmgesteuert regeln kann. Dieser Ansatz steht im Einklang mit der durchgängigen mechatronischen Designphilosophie, die im Artikel über EMS Mechatronik von der Designintegration bis zur Präzisionsteilefertigung beschrieben wird.
5. RFQ‑Checkliste für die Rack‑Power‑Integration
Um ein Angebot für ein schlüsselfertiges Rack‑Power‑Integrationsprojekt zu beschleunigen, stellen Sie bitte die folgenden Informationen bereit:
- Rack‑Typ und Abmessungen: 19‑Zoll‑Schrank oder offener Rahmen, Höhe (HE), Tiefe (mm) und etwaige Einschränkungen für die Position der Stromversorgungs‑Montageplatte.
- Lastliste: Eine Tabelle mit jedem aktiven Gerät, seiner Versorgungsspannung, dem maximalen Stromverbrauch und dem Steckertyp.
- Redundanzanforderungen: N+1- oder 1+1‑redundante PSU‑Konfiguration, falls erforderlich, und ob Hot‑Swap‑Fähigkeit benötigt wird.
- Eingangsspannung: Einphasig oder dreiphasig, Spannung und Frequenz, Eingangsstecker oder Klemmleistentyp.
- Ausgangsverteilung: Anzahl und Typ der geschützten Abgangskreise (MCB‑Nennwerte, Steckdosentypen), DC‑Verteilungsanforderungen.
- Kommunikationsschnittstellen: Für programmierbare Netzteile den bevorzugten Bus angeben (RS‑485, Ethernet oder analoge Ansteuerung).
- Geltende Normen: Ziel‑Sicherheitsnorm (IEC 62368‑1, UL 508 usw.) und EMV‑Norm (EN 55032 Klasse A oder B).
- Dokumentation: Gewünschte Prüfberichte, Stromlaufpläne und CE‑Erklärung.
Fordern Sie ein Angebot für Ihr Rack‑Stromversorgungssystem an →
6. FAQ
Was umfasst ein schlüsselfertiger Rack‑Power‑Integrationsservice?
TPS liefert das komplette Stromversorgungs‑Subsystem für ein 19‑Zoll‑Rack: Netzteilsauswahl und -montage, PDU‑Konfiguration, Systemverdrahtung mit Kennzeichnung, elektrische Prüfung und vollständige Dokumentation. Der Integrator erhält einen vorgeprüften, anschaltbereiten Power Core.
Kann TPS Netzteile integrieren, die nicht aus dem eigenen Produktprogramm stammen?
Ja. Obwohl TPS ein Portfolio an Hutschienen- und programmierbaren DC‑Netzteilen besitzt, ist der Service geräteunabhängig. TPS kann kundenspezifisch vorgegebene Netzteile integrieren, sofern diese die relevanten Sicherheitsnormen und Schnittstellenanforderungen erfüllen.
Behandelt TPS sowohl AC- als auch DC‑Stromverteilung im selben Rack?
Ja. Viele Industrie- und Test‑Racks benötigen sowohl AC (für Geräte, PC, Kühlung) als auch DC (für SPS, Sensoren, Aktoren). TPS entwirft und baut den kompletten Power Core mit der erforderlichen galvanischen Trennung und Absicherung für jede Spannungsebene.
Welche Dokumentation wird mit dem integrierten Rack‑Stromversorgungssystem geliefert?
Das Standard‑Dokumentationspaket umfasst einen Stromlaufplan, einen Verdrahtungsplan, einen Funktionsprüfbericht, eine CE‑Erklärung (falls zutreffend) und eine Materialdeklaration gemäß RoHS‑Richtlinie. Kundenspezifische Dokumentationspakete sind auf Anfrage erhältlich.
Wo finde ich weitere Informationen zu den Mechatronik- und Integrationsfähigkeiten von TPS?
Besuchen Sie die TPS Mechatronik‑Serviceseite oder lesen Sie die detaillierten Übersichten zu integrierten Systemlösungen und intelligenten Systemen für Industrie 4.0.
