Systemintegratoren, Testlabormanager und Beschaffungsteams scheitern selten, weil ihnen eine Spezifikation für eine Elektrofahrzeugkomponente fehlt. Sie verlieren Zeit—und Budget. Wenn die Stromversorgungsinfrastruktur für ein neues Batterie- oder Antriebs‑Testzentrum nicht die erforderliche Spannung, den erforderlichen Strom und die erforderliche Dynamik liefern kann oder wenn sie Megawatt an Energie als Wärme abführt, anstatt sie zurückzugewinnen. Ein EV‑Batteriepack, der einen vollständigen Lade‑Entlade‑Zyklus bei 800 V und 500 A durchläuft, setzt kontinuierlich 400 kW um. Ohne regenerative Fähigkeit können die Stromkosten und die Wärmemanagementbelastung dieses einzelnen Tests das Betriebsbudget der Einrichtung dominieren.
Der EV‑Test‑high power supply service von TPS Elektronik adressiert diese Herausforderung durch ein Portfolio von programmierbaren DC‑Quellen und regenerativen Energiesystemen. Die von einigen zehn Kilowatt bis zu mehreren Megawatt skalieren. Durch die Integration fortschrittlicher bidirektionaler Stromumwandlung, Batteriesimulationssoftware und System‑Level‑Engineering liefert TPS eine vollständige, schlüsselfertige Stromversorgungsinfrastruktur für das Testen von Elektrofahrzeug‑Batterien, Antrieben und Komponenten.
1. Warum EV‑Tests eine neue Generation von Hochleistungs‑Netzteilen erfordern
Der Übergang zu 800‑V‑Fahrzeugarchitekturen und der Drang nach schnellerem Laden (350 kW und mehr) haben herkömmliche unidirektionale Labornetzteile für viele EV‑Testanwendungen überflüssig gemacht. Ein Batterie‑Cycler, der einen Pack nur laden, aber nicht entladen kann, benötigt eine separate Widerstandslastbank, um einen vollständigen Zyklus abzuschließen, was Energie verbraucht und Abwärme erzeugt. Ein Motoren‑Dynamometer‑Prüfstand, der die mechanische Energie des zu prüfenden Motors nicht zurückgewinnen kann, führt sie als Wärme ab und erfordert eine enorme Klimatisierungskapazität. Die wirtschaftlichen und ökologischen Argumente für bidirektionale, regenerative Stromversorgungssysteme sind heute überwältigend.
Eine programmierbare Hochleistungs‑DC‑Quelle mit bidirektionaler Fähigkeit löst dies, indem sie Quellen‑ und Senkenfunktionen in einem einzigen Instrument integriert und die aufgenommene Energie mit einem Wirkungsgrad von über 95 % ins Wechselstromnetz zurückspeist. Dies reduziert nicht nur die Stromkosten, sondern vereinfacht auch den Testaufbau—ein Instrument ersetzt zwei. Der Ansatz von TPS basiert auf umfangreicher Erfahrung mit kundenspezifischen Stromversorgungslösungen, wie in unserer Übersicht zu kundenspezifischen Stromversorgungslösungen und der Fallstudie zu Batterietestsystemen dargestellt.
2. Übersicht der TPS EV‑Test‑Stromversorgungslösung
Der Entwicklungsservice von TPS Elektronik für EV‑Test‑Stromversorgungen liefert vollständige, integrierte Systeme und nicht nur einzelne Instrumente. Der Leistungsumfang umfasst die Spezifikation der geeigneten Stromumwandlungshardware, die Auslegung der elektrischen Verteilungs- und Sicherheitssysteme, die Integration der Steuerungssoftware und die Inbetriebnahme des fertigen Prüfstands. Dieser schlüsselfertige Ansatz ist auf die spezifischen Testanforderungen zugeschnitten—ob es sich um einen einkanaligen Batterie‑Cycler für ein Forschungslabor oder ein Multi‑Megawatt‑Mehrkanal‑Produktionstestsystem handelt.
2.1 Batteriepack‑Tests: Lade‑/Entlade‑Zyklen und Simulation

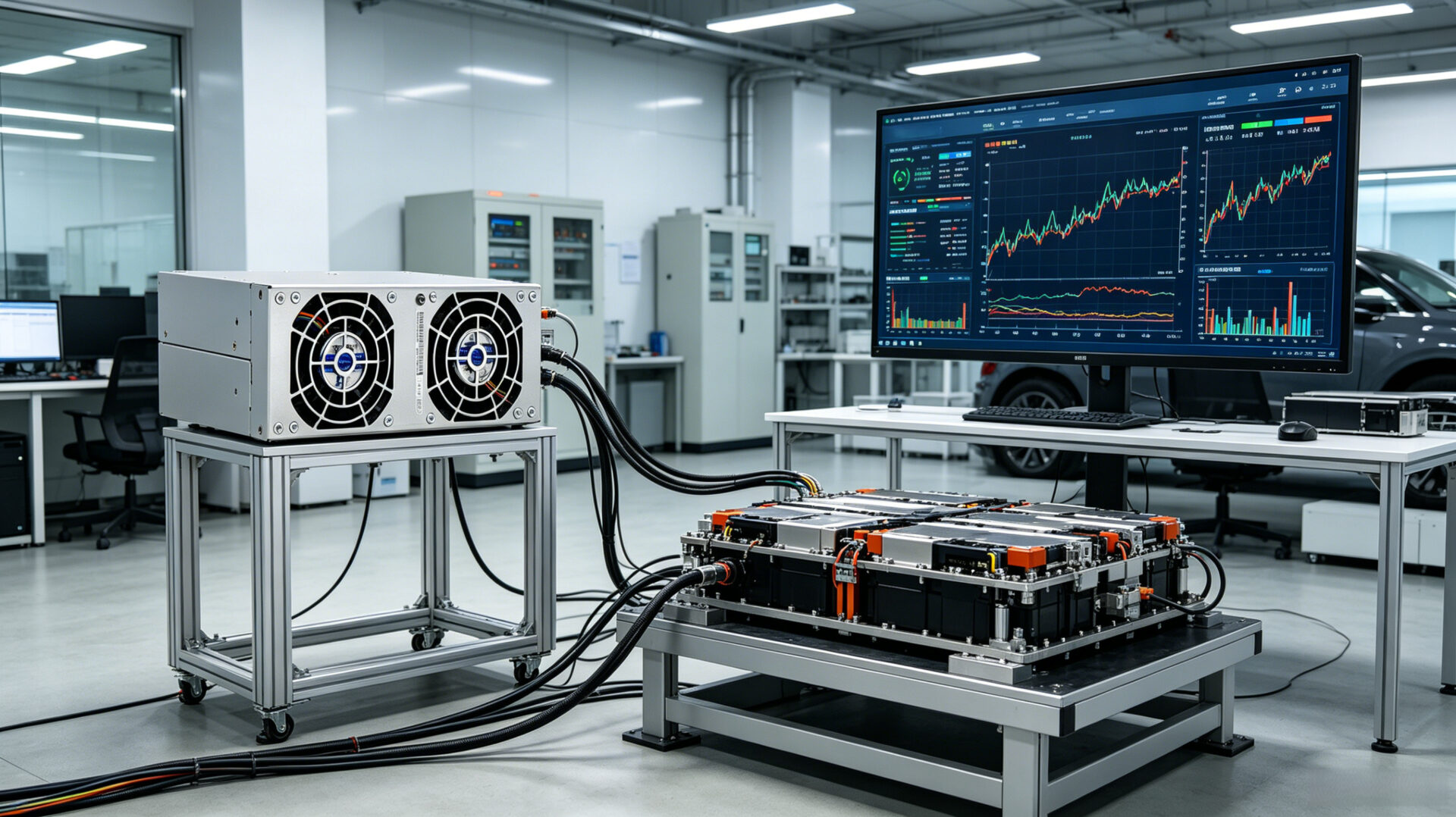

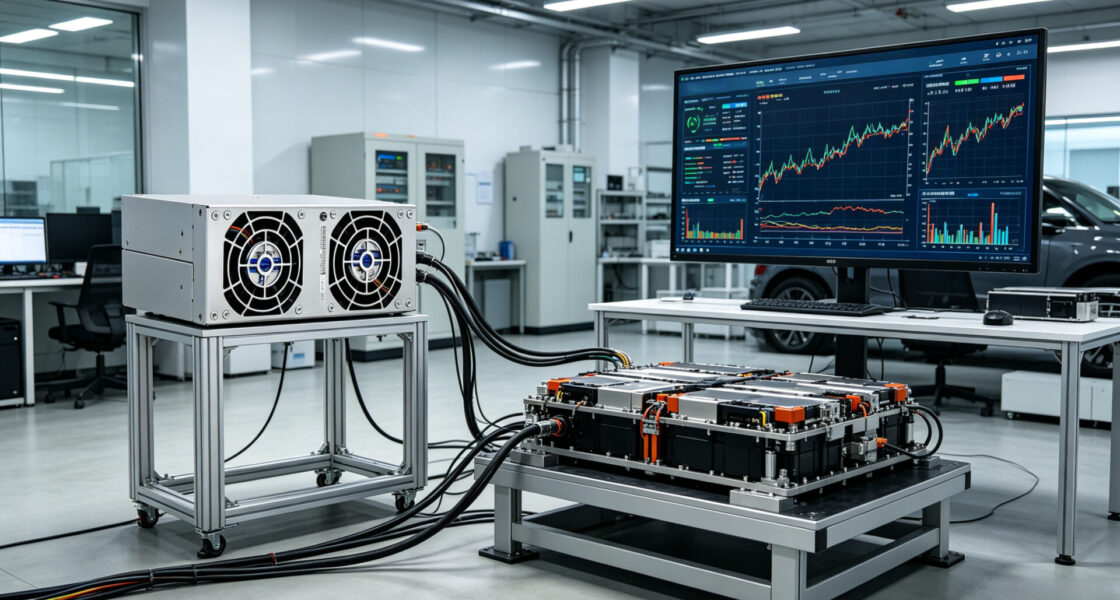

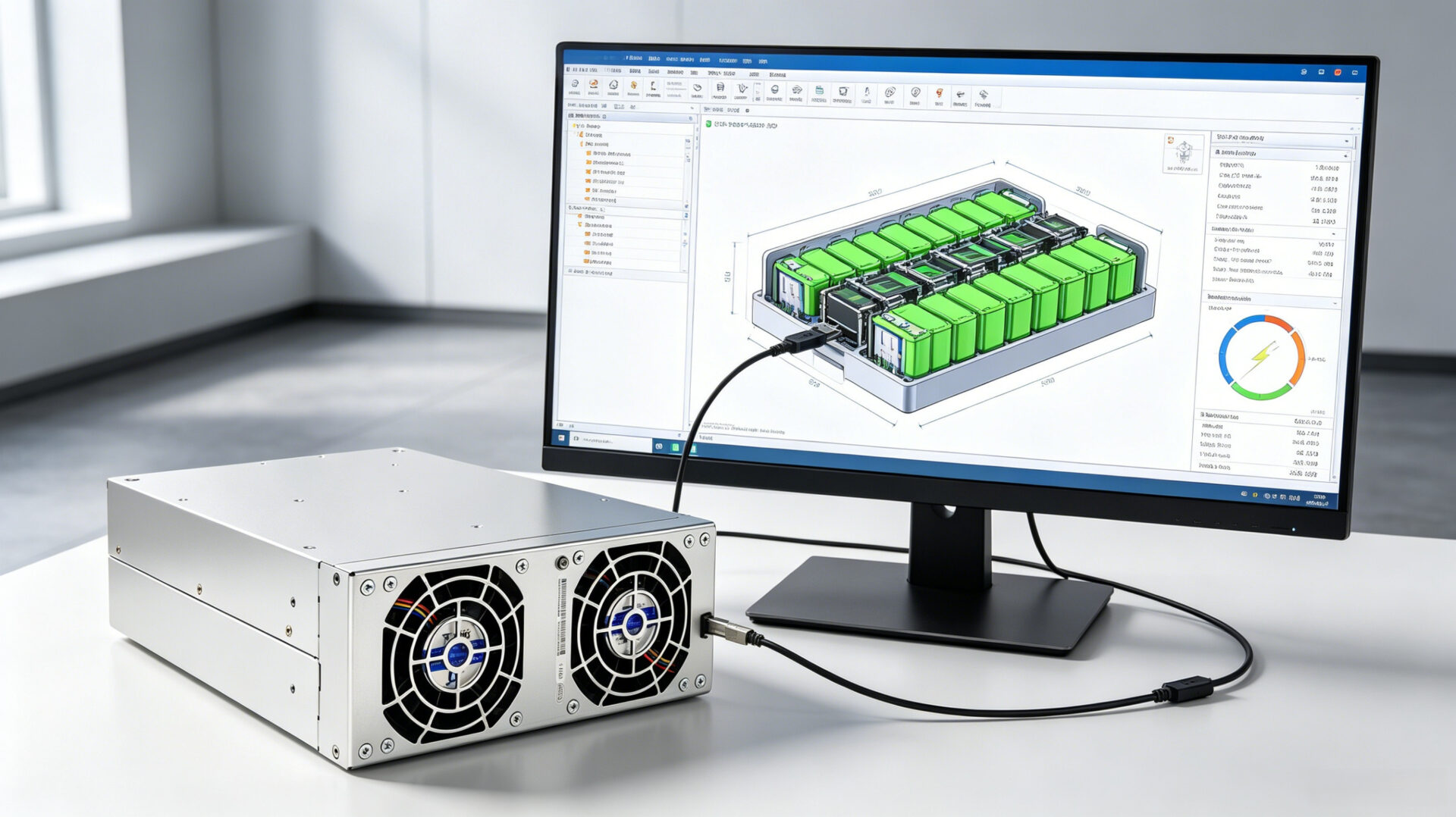

Batterietests erfordern ein Netzteil, das sowohl die Ladestation (Quellenmodus) als auch die Fahrzeuglast (Senkenmodus) mit hoher Dynamik emulieren kann. Die programmierbaren DC‑Quellen von TPS, wie sie auf der EA‑PU 10000‑Serie und den bidirektionalen Modulen TPS‑BM75053KTIF‑S basieren, können komplexe Fahrzyklus‑Profile (z. B. WLTP, EPA UDDS) mit Reaktionszeiten im Sub‑Millisekundenbereich ausführen. Die integrierte Batteriesimulationssoftware ermöglicht es dem Netzteil, das elektrische Verhalten einer bestimmten Batteriechemie nachzubilden, und ermöglicht so Hardware‑in‑the‑Loop‑ (HIL‑) Tests von Batteriemanagementsystemen (BMS) und On‑Board‑Ladegeräten (OBC) ohne die Notwendigkeit einer physischen Batterie. Für weitere Hintergründe zu kundenspezifischen Batterietestsystemen lesen Sie den Artikel über maßgeschneidertes Stromversorgungsdesign für Batterietestsysteme.
2.2 Antriebs- und Wechselrichtertests
Das Testen eines Elektromotors und Wechselrichters erfordert eine DC‑Versorgung, die Strom zum Wechselrichter im Motorbetrieb liefern und Strom vom Wechselrichter beim regenerativen Bremsen aufnehmen kann. Die bidirektionalen Hochleistungsversorgungen von TPS bieten diese Fähigkeit mit nahtlosem Übergang zwischen Quellen- und Senkenmodus. Das schnelle Einschwingverhalten stellt sicher, dass die simulierte Zwischenkreisspannung auch bei schnellen Drehmomentumkehrungen stabil bleibt und genaue sowie wiederholbare Testbedingungen liefert. Diese Fähigkeit ist eine direkte Erweiterung der in unserem Leitfaden zum Buck‑Boost‑Konverter‑Design und PCB‑Layout‑Zuverlässigkeit beschriebenen leistungselektronischen Designexpertise.
2.3 Regenerative Energierückgewinnung und Netzintegration
Die regenerative Fähigkeit der bidirektionalen TPS‑Netzteile ist ein entscheidendes Differenzierungsmerkmal für Hochleistungs‑Testeinrichtungen. Bei Batterie‑Zyklenanwendungen wird die aus der Batterie entladene Energie mit einem Wirkungsgrad von bis zu 95 % zurück in Wechselstrom umgewandelt und in das Anlagennetz zurückgespeist, was den Netto‑Energieverbrauch drastisch reduziert. Für ein 1 MW‑Batterietestsystem im Dauerbetrieb kann dies jährliche Stromeinsparungen von mehreren hunderttausend Euro bedeuten. Die aktive Leistungsfaktorkorrektur (typisch PF >0,99) und die niedrige Gesamtoberschwingungsverzerrung (THDi <5 %) stellen sicher, dass die rückgespeiste Energie die Netzanschlussbedingungen erfüllt, ohne die Netzqualität der Anlage zu beeinträchtigen.
3. Systemintegration, Skalierbarkeit und Steuerung

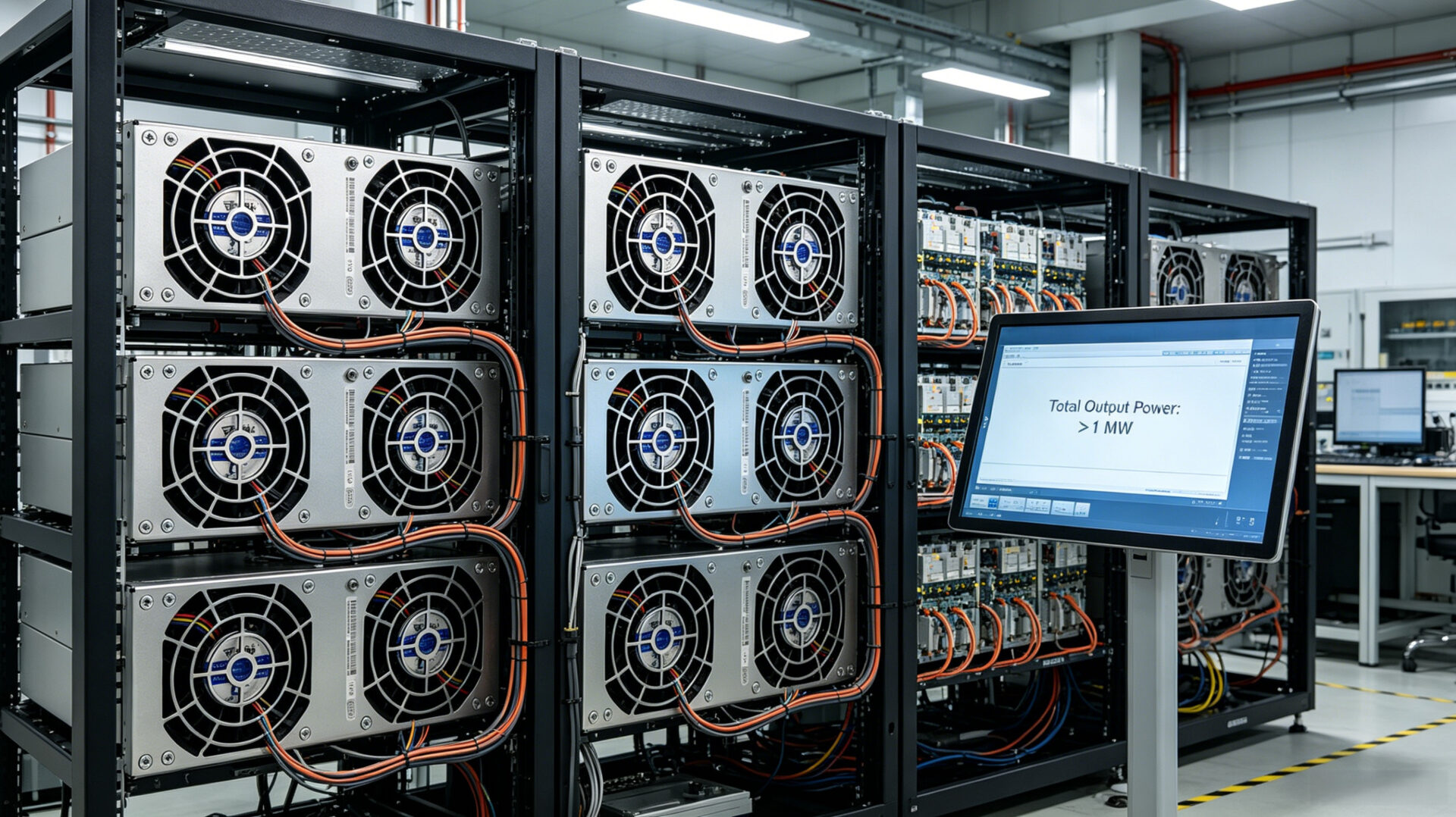

Der Entwicklungsservice von TPS geht über die Lieferung von Stromumwandlungshardware hinaus. Für große Testeinrichtungen entwerfen und integrieren die TPS‑Ingenieure die gesamte elektrische Infrastruktur: AC‑Verteilerschränke, DC‑Stromschienensysteme mit verlustarmen Kupferschienen, Sicherheitsverriegelungen, Not‑Aus‑Schaltkreise und Wärmemanagement. Die modulare Architektur der TPS‑Netzteile ermöglicht deren Parallelschaltung, um die Leistung von einigen zehn Kilowatt auf mehrere Megawatt zu skalieren (bis zu 64 parallelgeschaltete Geräte, die 3,84 MW aus einem einzigen synchronisierten System liefern). Alle Systeme werden über eine einheitliche Softwareschnittstelle gesteuert—typischerweise SCPI über Ethernet, mit optionalen CAN‑, Profibus- oder EtherCAT‑Schnittstellen zur Integration in bestehende Testautomatisierungsplattformen. Dieser ganzheitliche Integrationsansatz ist Kernbestandteil der umfassenderen Entwicklungsdienstleistungen für Hardware, Firmware und Protokoll.
4. Sicherheit, Konformität und Automotive‑Normen
Hochleistungs‑EV‑Testsysteme arbeiten mit gefährlichen Spannungs- und Strompegeln. TPS‑Systeme sind so ausgelegt, dass sie die Sicherheitsanforderungen der IEC 61010‑1 (Sicherheitsbestimmungen für elektrische Mess‑, Steuer-, Regel- und Laborgeräte) sowie die relevanten Automotive‑Normen erfüllen: ISO 16750 für Umgebungsbedingungen und elektrische Prüfungen und IEC 61851 für konduktive Ladesysteme für Elektrofahrzeuge. Für Einrichtungen, die eine CE‑Kennzeichnung benötigen, stellt TPS die erforderliche Dokumentation bereit, einschließlich einer Konformitätserklärung, Risikobewertung und Prüfberichten. Die Systeme umfassen umfassende Schutzfunktionen—Überspannung, Überstrom, Überlast und Übertemperatur—mit einstellbaren Schwellenwerten und automatischen Abschaltsequenzen. Sicherheitsverriegelungen sind sowohl auf Hardware- als auch auf Softwareebene integriert und stellen sicher, dass das System die strengen Sicherheitserwartungen von Automobil‑OEMs und Prüflaboratorien erfüllt.
5. Anwendungsszenarien: Batterie, Motor, OBC und EMV‑Tests
- Batteriemodul- und Pack‑Tests: Automatisierte Lade‑/Entlade‑Zyklen für Lebensdauertests, Leistungscharakterisierung und End‑of‑Line‑Produktionstests.
- Elektromotor- und Wechselrichter‑Dynamometertests: Bereitstellung einer bidirektionalen DC‑Verbindung für Motorprüfstände mit regenerativer Energierückgewinnung ins Netz.
- On‑Board‑Ladegerät‑ (OBC‑) Tests: Simulation des Wechselstromnetzes auf der Eingangsseite und der Batterie auf der Ausgangsseite, was vollständige OBC‑Funktions- und Effizienztests ermöglicht.
- Automotive EMV‑Tests: Bereitstellung von sauberem Hochleistungs‑Gleichstrom für EV‑Komponenten in einer EMV‑Kammer, wobei das Netzteil selbst elektromagnetisch ruhig und von der Messumgebung isoliert sein muss.
- Tests von DC‑Schnellladestationen: Emulation einer EV‑Batterie, um die Ausgangsleistung und die Kommunikationsprotokolle von DC‑Schnellladegeräten bis zu 350 kW zu testen.
6. RFQ‑Checkliste für EV‑Test‑Hochleistungssysteme
- Testanwendung: Batterie‑Zyklen, Antriebsstrang, OBC, EMV oder andere.
- Leistungsanforderungen: Maximale DC‑Spannung, maximaler DC‑Strom, Gesamtleistung pro Kanal und Anzahl der Kanäle.
- Bidirektionaler Betrieb: Ist eine regenerative Energierückgewinnung erforderlich?
- Dynamikverhalten: Erforderliche Spannungs- und Stromanstiegsraten, Reaktionszeit und spezifische Fahrzyklus‑Profile.
- Steuerungsschnittstelle: Ethernet/SCPI, CAN, Profibus, EtherCAT oder andere.
- Sicherheit und Konformität: Anwendbare Normen (IEC 61010‑1, ISO 16750, IEC 61851) und erforderliche Zertifizierungen (CE, UL, TUV).
- Anlagenintegration: AC‑Eingangsspannung und -kapazität, Kühlungsinfrastruktur und etwaige räumliche Einschränkungen.
- Dokumentation: Erforderliche Prüfberichte, Risikobewertungen und Zertifizierungsunterstützung.
Reichen Sie Ihre RFQ für das EV‑Test‑Stromversorgungssystem ein →
7. FAQ
Was ist das größte Stromversorgungssystem, das TPS für EV‑Tests liefern kann?
TPS kann Systeme durch Parallelschaltung von Netzteilmodulen auf mehrere Megawatt skalieren. Ein einzelnes synchronisiertes System kann 3,84 MW erreichen, und größere Systeme können durch Kombination mehrerer Subsysteme realisiert werden.
Können die regenerativen Netzteile von TPS eine Batterie für HIL‑Tests simulieren?
Ja. TPS bietet eine Batteriesimulationssoftware, die es dem Netzteil ermöglicht, die elektrischen Eigenschaften einer bestimmten Batteriechemie nachzubilden und so BMS- und OBC‑Tests ohne physische Batterie zu ermöglichen.
Welche Energieeinsparungen sind von einem regenerativen Testsystem zu erwarten?
Bei Batterie‑Zyklenanwendungen werden über 95 % der Entladeenergie ins Netz zurückgespeist, was den Netto‑Energieverbrauch im Vergleich zu einem nicht‑regenerativen System um einen ähnlichen Prozentsatz reduziert. Die genauen Einsparungen hängen vom Testprofil und dem Arbeitszyklus ab.
Wo finde ich weitere Informationen zu den umfassenderen Entwicklungs- und Stromversorgungsfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für Entwicklung oder erkunden Sie unsere Ressourcen zu kundenspezifischen Stromversorgungen und Batterietestsystemen.
