Die versteckten Kosten ohmscher Lasten
Ein Validierungsingenieur bereitet an einem späten Nachmittag einen Langzeit-Entladetest an einem Prototyp-Batteriemodul vor. Der Prüfplan sieht eine 0,5C-Entladung bis zur Entladeschlussspannung vor, wiederholt über drei Zyklen, wobei die Daten im Ein-Sekunden-Takt aufgezeichnet werden. Auf dem Papier erscheint dies unkompliziert. Eine Reihe miteinander verbundener Herausforderungen verschlingt jedoch bald mehr Zeit und Budget als der Test selbst. Die ohmsche Lastbank, die die Energie der Batterie aufnimmt, gibt bereits Wärme an den Raum ab. Infolgedessen läuft die Klimaanlage nahe an ihrer Leistungsgrenze.
Innerhalb eines Monats nähern sich die Stromkosten für diesen Testplatz den monatlichen Leasingkosten der Ausrüstung. Diese Kosten decken das Laden der Batterie aus dem Netz und die anschließende Abfuhr der Abwärme aus der Entladung. Darüber hinaus bietet die Lastbank keinerlei Flexibilität im Entladeprofil. Wenn die Prüfspezifikation geändert wird und einen gepulsten Entladestrom oder eine bestimmte Stromrampe verlangt, muss der Ingenieur eine separate elektronische Last samt zusätzlicher Verkabelung und Steuerungssoftware integrieren.
Eine Marktlücke
Diese Szene ist nicht ungewöhnlich. Ähnliche Herausforderungen treten täglich in Prüflabors in ganz Europa auf. Das Kernproblem ist kein Mangel an geeigneten Geräten. Vielmehr adressieren die verfügbaren Instrumente oft nur einen Teil des Problems. Eine ohmsche Last löst die Leistungsaufnahme, verschwendet aber Energie. Eine konventionelle elektronische Last bietet Programmierbarkeit, gibt aber dennoch Wärme ab. Eine rückspeisefähige elektronische DC-Last verspricht Energierückgewinnung, doch es mangelt ihr möglicherweise an der Flexibilität bei Kurvenformen, den Kommunikationsoptionen oder der Rack-Dichte, die moderne Prüfsysteme erfordern.
Was dem Markt gefehlt hat, ist ein Instrument, das das Problem von Grund auf neu angeht. Es muss eine energierückspeisende DC-Last sein, die in dichte 19-Zoll-Racks passt und die Sprachen der Labor- und Fabrikautomation spricht. Sie muss zudem jene dynamischen Lastprofile erzeugen können, die moderne Automobil- und Energieprüfungen verlangen. Dieser Artikel beleuchtet die technischen Überlegungen, die hinter der Entwicklung eines solchen Instruments stehen. Es handelt sich nicht um eine Produktankündigung, auch wenn eine solche kurz bevorsteht. Wir erörtern die Designphilosophie, technische Kompromisse und die praktischen Gegebenheiten der Prüftechnik in Europa.
Warum 3 HE? Die Entscheidung für eine hohe Packungsdichte
Thermische und mechanische Randbedingungen

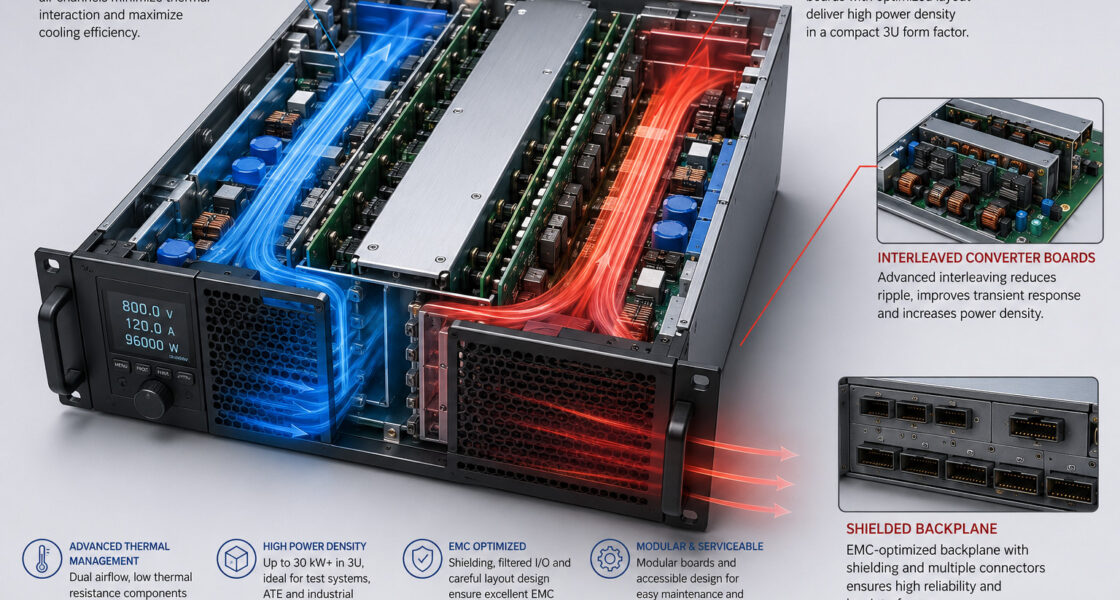

Wir haben uns nach reiflicher Überlegung für ein 3-HE-Einschubgehäuse für dieses Hochleistungsinstrument entschieden. In einem 19-Zoll-Einbau zählt jede Höheneinheit. Die 3-HE-Bauform – 133,35 Millimeter hoch – stellt einen bewussten Kompromiss dar. Sie wägt das benötigte Innenvolumen für Leistungselektronik, Kühlung und Anschlüsse gegen die Notwendigkeit ab, Rack-Platz für Datenerfassung, Simulatoren und andere Geräte freizulassen. Das Design eines DC-Leistungsgeräts mit hoher Dichte im 3-HE-Format beginnt mit einer Frage: Wie viel nutzbare Senkenleistung können wir aus diesem begrenzten Volumen liefern und dabei thermische und akustische Eigenschaften aufrechterhalten, die für ein Labor geeignet sind?
Unser Entwicklungsteam hat viel Zeit mit dieser Frage verbracht. Die Antwort hängt von einer Kaskade miteinander verknüpfter Entscheidungen ab. Die Wahl der Leistungshalbleiter-Technologie beeinflusst die Schaltverluste, die wiederum die Kühlkörpergröße und den benötigten Luftstrom bestimmen. Gleichermaßen beeinflusst die Wahl der Wechselrichtertopologie die internen Busspannungen und Isolationsanforderungen. Darüber hinaus erfordert die Entscheidung, vor Ort austauschbare Kommunikationsmodule einzubauen, zusätzliches Volumen und Steckerplatz. Keine dieser Entscheidungen konnte isoliert getroffen werden. Wir haben daher einen Satz von Randbedingungen definiert. Das Instrument muss seine volle Nennsenkenleistung bei einer Umgebungstemperatur von bis zu 50 Grad Celsius aufrechterhalten. Der Schalldruckpegel an der Rack-Vorderseite, gemessen in einem Meter Entfernung, darf eine normale Unterhaltung nicht beeinträchtigen. Der Luftstrom muss von vorne nach hinten oder von Seite zu Seite verlaufen, kompatibel mit Standard-Rack-Kühlarchitekturen. Diese Randbedingungen – und nicht eine einzelne Spezifikation – bestimmten den internen Aufbau und die Komponentenauswahl.
Integrierte gegenüber modularer Bauweise
Das Ergebnis ist eine DC-Leistungsplattform mit hoher Dichte im 3-HE-Format, die keine einzelne Technologie bis an ihre Grenzen treibt. Sie bringt elektrische, thermische und mechanische Überlegungen in Einklang, um das Instrument auch bei jahrelangem Dauereinsatz zuverlässig zu machen. Wir haben das Gehäuse als eine einzige integrierte Einheit gebaut – nicht als eine Sammlung von vor Ort austauschbaren Leistungsmodulen. Ein integrierter Ansatz erlaubt eine engere thermische Kopplung zwischen den Leistungshalbleitern und den Kühlkörpern, eine effizientere Nutzung des Innenvolumens und eine einfachere interne Verkabelung. Der Kompromiss besteht darin, dass die Nennleistung zum Zeitpunkt der Herstellung festgelegt wird. Der Vorteil ist ein robusteres und thermisch effizienteres Design. Anwender, die eine höhere Leistung benötigen, können mehrere Geräte parallel betreiben, ein Thema, das wir später in diesem Artikel ansprechen.
Energierückspeisung als Ausgangspunkt
Wenn eine einzelne Entscheidung den Charakter dieses Instruments definiert, dann ist es unsere Wahl, die Energierückspeisung zum Standardbetriebsmodus zu machen und nicht zu einer optionalen Erweiterung. Eine konventionelle DC-Last wandelt die gesamte aufgenommene Energie in Wärme um. Bei einem 10-kW-Dauertest bedeutet das stündlich 10 kWh Wärme, die an das Labor abgegeben werden. Über ein Jahr im Mehrschichtbetrieb können allein die Energiekosten den Anschaffungspreis der Last erreichen. Die für diese Wärme erforderliche Kühl-Infrastruktur – zusätzliche Klimatisierungskapazität, höher dimensionierte Elektroverteilung, möglicherweise Flüssigkeitskühlung – verursacht weitere Kosten. Für europäische Testeinrichtungen mit hohen Energiekosten und zunehmender Verknüpfung von Nachhaltigkeitszielen der Unternehmen mit den Betriebsbudgets ist diese Situation nicht länger tragbar.

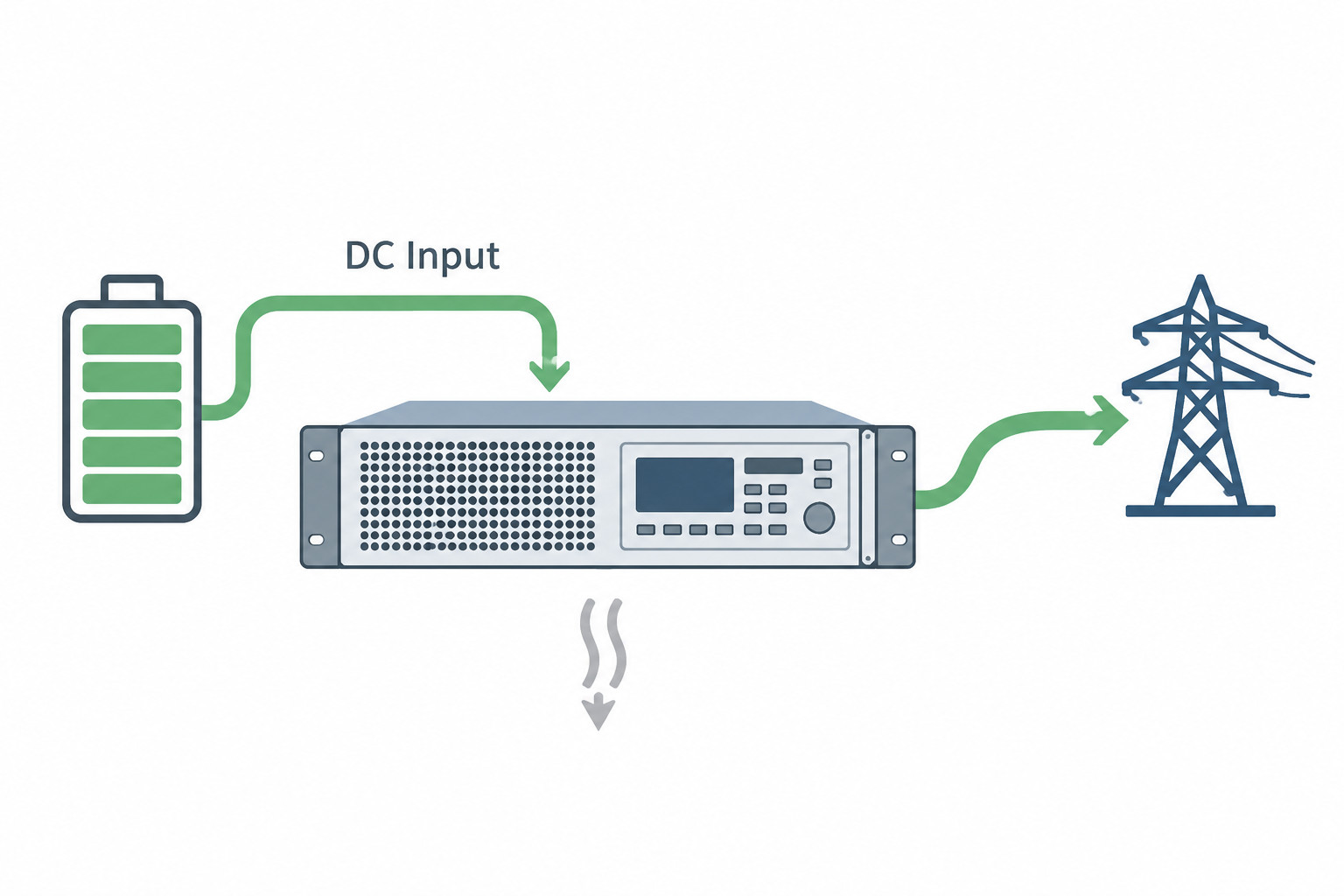

Ein System mit Energierückspeisung ändert die Rechnung. Es wandelt die aufgenommene DC-Leistung in AC um, synchronisiert sich mit dem Anschlussnetz und speist bis zu 95 % der Energie zurück. Der regenerative Rückspeisepfad nutzt einen aktiven Netzeingang, der den AC-Strom so formt, dass er sinusförmig und phasengleich mit der Netzspannung ist, und hält einen Leistungsfaktor über 0,99. Das Instrument gibt nur seine eigenen inneren Verluste an das Labor ab – typischerweise einige hundert Watt anstelle mehrerer Kilowatt. Dies verändert die Wirtschaftlichkeit von Prüfungen grundlegend. Langzeit-Zyklentests an Batterien, Dauerläufe von Brennstoffzellen und Einbrenntests von Stromrichtern werden praktikabel, ohne die versteckten Kosten der Energieverschwendung.
Entwicklung der Netzschnittstelle
Die technische Herausforderung bei einem Energierückspeisesystem liegt in der Netzschnittstelle. Der netzgekoppelte Wechselrichter muss unter allen normalen Betriebsbedingungen phasenstarr bleiben, einschließlich Spannungseinbrüchen, Frequenzschwankungen und den in Industrienetzen üblichen Oberschwingungsverzerrungen. Er muss sich bei einem Netzausfall nahtlos trennen und ohne manuelles Eingreifen wieder zuschalten, sobald das Netz zurückkehrt. Ein eigener digitaler Signalprozessor führt den Regelalgorithmus aus, der diesen Prozess steuert – getrennt vom Lastregelungs-Controller. Diese Trennung stellt sicher, dass Netzereignisse die DC-seitige Messung nicht beeinflussen. Wir haben einen erheblichen Teil unseres Entwicklungsaufwands darauf verwendet, die regenerative Netzrückspeisung unter realistischen Netzbedingungen zu testen. Denn ein Instrument, das sich bei einer kleinen Netzstörung abschaltet, wäre in einer Produktionstestumgebung schlimmer als nutzlos.
Lastseitige Regelung: CC, CV, CP, CR aus der Lastperspektive
Die vier Regelbetriebsarten
Eine DC-Last regelt den Strom, den sie ihrem Eingang entnimmt. Die vier grundlegenden lastseitigen Regelbetriebsarten – Konstantstrom, Konstantspannung, Konstantleistung und Konstantwiderstand – adressieren jeweils eine andere Prüfanforderung. Der Konstantstrombetrieb ist der einfachste. Das Instrument entnimmt einen festen Strom unabhängig von der Eingangsspannung innerhalb des Arbeitsbereichs. Der Konstantspannungsbetrieb passt den Strom so an, dass eine eingestellte Eingangsspannung gehalten wird, was für Batterieentladetests essentiell ist, bei denen der Test bei einer präzisen Entladeschlussschwelle enden muss. Im Konstantleistungsbetrieb entnimmt das Instrument ein festes Produkt aus Spannung und Strom und bildet so einen geregelten Stromrichter nach. Der Konstantwiderstandsbetrieb variiert den Strom proportional zur Spannung und verhält sich wie eine feste ohmsche Last.
Sanfte Betriebsartenübergänge
Der Übergang zwischen den Betriebsarten muss fließend sein. Man betrachte eine Batterieentladung, die im Konstantstrombetrieb beginnt und dann in den Konstantspannungsbetrieb übergeht, wenn sich die Batteriespannung dem Abschaltpunkt nähert. Sollte die Regelschleife am Übergangspunkt auch nur ein kurzzeitiges Überschwingen oder eine Oszillation verursachen, können die akkumulierten Amperestundendaten verfälscht werden. Darüber hinaus könnte die Batterie Bedingungen außerhalb der Prüfspezifikation ausgesetzt sein. Wir verwenden daher eine prioritätsbasierte Regelungsarchitektur. Die Betriebsart, die zuerst ihre Grenze erreicht, übernimmt die Führung. Ein Crossover-Algorithmus, der darauf abgestimmt ist, jede Unstetigkeit zu beseitigen, übernimmt den Übergang.
Wir haben diese Abstimmung an einer Reihe realer Quellen verifiziert. Dazu gehörten Batterien mit unterschiedlichem Innenwiderstand, DC-DC-Wandler mit Ausgangskapazität und Photovoltaik-Arrays mit nichtlinearen IU-Kennlinien. Das Ziel war es nie, beeindruckende Bandbreitenwerte zu veröffentlichen. Wir wollten einfach sicherstellen, dass ein Ingenieur, der am Ende eines langen Tages einen Test einrichtet, darauf vertrauen kann, dass das Instrument Übergänge korrekt handhabt.
Modular und skalierbar: Über eine einzelne Box hinausdenken
Eine gemeinsame Plattformarchitektur
Unser Instrument ist ein einkanaliges Gerät, aber es gehört zu einer modularen 3-HE-DC-Leistungsplattform. Die Plattform teilt sich eine gemeinsame Regelungsarchitektur und ein gemeinsames Kommunikationsprotokoll. Dies ist eine Entwicklungsentscheidung mit praktischen Konsequenzen. Wenn wir von einer skalierbaren, programmierbaren DC-Leistungsfamilie sprechen, meinen wir genau eines: Derselbe SCPI-Befehlssatz, dieselben Softwaretreiber und dieselben Konventionen für die Benutzerschnittstelle gelten, egal ob das Prüfsystem aus einem oder zwanzig Geräten besteht. Ein Prüfskript, das auf einem Einkanal-Tischsystem entwickelt wurde, kann ohne Änderungen auf einem Mehrkanal-Produktionssystem eingesetzt werden. Folglich abstrahiert die Befehlsstruktur von der Hardwarekonfiguration.
Isolierte Mehrkanal-Konfigurationen
Diese Skalierbarkeit gilt auch für eine isolierte Mehrkanal-3-HE-DC-Leistungskonfiguration. Sie können mehrere Einkanalgeräte mit galvanischer Trennung zwischen ihren Eingängen zusammen verwenden. Beim Testen eines gestapelten Batteriesystems können Sie beispielsweise jedes Gerät mit einer anderen Zellgruppe verbinden, wobei sein DC-Eingang auf dem Potenzial dieser Gruppe schwimmt. Dies erfordert eine sorgfältige Beachtung der Isolationsspannungsfestigkeit der DC-Eingangsklemmen und der Gleichtaktunterdrückung der Messschaltung. Wir haben die Eingangsstufe im Hinblick auf diesen Anwendungsfall entwickelt. Die Isolationsspannung zwischen dem DC-Eingang und der Gehäusemasse sowie zwischen benachbarten Geräten im Rack ist ausreichend für die Batteriestapelspannungen, die üblicherweise in Anwendungen für Elektrofahrzeuge und Netzspeicher vorkommen.
Parallelbetrieb und Master-Slave-Stromaufteilung
Die Notwendigkeit einer aktiven Stromsymmetrierung
Wenn ein einzelnes Instrument nicht genügend Senkenleistung bereitstellen kann, ist die einzig praktikable Lösung, mehrere Geräte parallel an derselben DC-Quelle zu betreiben. Ein parallelschaltbares 3-HE-DC-Leistungsdesign muss das Problem der Stromaufteilung lösen. Ohne aktive Symmetrierung können kleine Unterschiede im Kabelwiderstand, in der Kontaktqualität der Steckverbinder oder in der Kalibrierung dazu führen, dass ein Gerät deutlich mehr Strom zieht als ein anderes. Dies kann zu thermischer Belastung, vorzeitiger Alterung oder sogar zur Abschaltung des überlasteten Geräts führen.
Analoge Stromaufteilung und Synchronisation
Wir verwenden ein Master-Slave-Parallelbetriebsverfahren, das einen dedizierten analogen Stromaufteilungsbus zwischen den Geräten nutzt. Sie bestimmen ein Gerät als Master. Es erzeugt ein Stromreferenzsignal proportional zum gewünschten Gesamtlaststrom. Die Slave-Geräte lesen dieses Analogsignal und passen ihre eigene Stromaufnahme entsprechend an, wobei die Balance bis auf einen kleinen Bruchteil des Gesamtstroms gehalten wird. Wichtig ist, dass dieser Analogbus unabhängig von jeglicher digitalen Kommunikation arbeitet. Die Stromaufteilung bleibt stabil, selbst wenn die Ethernet- oder Feldbus-Verbindung unterbrochen ist. Die Fähigkeit zur Synchronisation mehrerer Geräte stellt sicher, dass alle Geräte in der Parallelgruppe zum gleichen Zeitpunkt mit dem Übergang beginnen, wenn ein Lastsprung oder eine Kurvenformsequenz ausgelöst wird. Wir erreichen dies über eine einfache Hardware-Triggerleitung und nicht über ein komplexes Echtzeitnetzwerk, denn die Anforderung ist eine grundlegende Koordination und keine Ausrichtung im Sub-Mikrosekundenbereich.
Die Argumente für eine integrierte Kurvenform-Engine
Dynamische Lastprofile
Statische DC-Lasten beantworten nur die einfachsten Prüffragen. Reale Quellen – Batterien, Brennstoffzellen, Photovoltaik-Arrays – erfahren dynamische Lasten. Eine Batterie in einem Elektrofahrzeug sieht keine konstante Entladung. Sie sieht Impulse vom Motorwechselrichter, Rampen von Nebenverbrauchern und Transienten durch Rekuperation. Das Testen dieser Bedingungen erfordert eine Last, die ihre Stromaufnahme kontrolliert und wiederholbar über die Zeit variieren kann. Dies ist die Begründung für die Integration eines Funktionsgenerators: Wir betten eine Kurvenform-Synthese-Engine direkt in die Steuerungsfirmware der Last ein, anstatt uns auf einen externen Arbiträrsignalgenerator und analoge Steuereingänge zu verlassen.
Integrierte Kurvenformentypen
Die integrierte Engine unterstützt die grundlegenden Kurvenformentypen, die für dynamische Prüfungen benötigt werden. Der Sinus-Modus ermöglicht Impedanzspektroskopie-Messungen direkt an einer Quelle, ohne einen separaten Frequenzganganalysator. Der Dreieck-Modus bietet eine lineare Auf- und Abwärtsrampe, nützlich für Temperaturwechseltests und Linearitätsüberprüfungen. Der Rechteckimpuls-Modus wendet steile Stromsprünge an, um das Transientenverhalten zu charakterisieren. Der Trapez-Modus fügt den Impulsen benutzerdefinierte Anstiegs- und Abfallzeiten hinzu und bildet so reale Laständerungen wie Motorstarts oder Kondensator-Einschaltströme besser nach. Sie können jede Kurvenform auf einen DC-Offset überlagern, um eine Kleinsignalstörung auf einen nominalen Laststrom aufzuprägen. Amplitude, Offset, Frequenz, Tastgrad und Rampenzeit lassen sich über dieselbe Befehlsschnittstelle konfigurieren wie alle anderen Einstellungen. Diese enge Integration macht den externen Kurvenformgenerator, die BNC-Kabel und die Impedanzanpassungssorgen überflüssig, die separate Instrumente mit sich bringen. Darüber hinaus ist die Kurvenformerzeugung perfekt mit der Lastregelungsschleife synchronisiert.
DIN 40839 und die Grenzen frei programmierbarer Kurvenformen
Normen für Kfz-Transienten
Die europäische Automobilindustrie hat einen Satz leitungsgeführter Transienten-Prüfimpulse nach der DIN 40839 Kfz-Prüfnorm standardisiert. Diese Impulse simulieren die elektrischen Störungen, die im Bordnetz eines Fahrzeugs auftreten können – schnelle Transienten durch Relaisschaltungen, hochenergetische Störimpulse durch Lastabwurf des Generators und komplexe modulierte Wellenformen aus elektronischen Systemen. Um diese Impulse als Laststromprofile nachzubilden, muss das Instrument frei programmierbare Stromkurvenformen mit ausreichender zeitlicher Auflösung und Bandbreite erzeugen.
Erstellung frei programmierbarer Kurvenformen
Unsere Fähigkeit zur Erzeugung frei programmierbarer Kurvenformen als elektronische Last ermöglicht es Ihnen, jedes beliebige Stromprofil als eine Sequenz von Zeit-Wert-Punkten zu definieren. Sie können diese über das Frontpanel eingeben, aus einer CSV-Datei importieren, die von einer realen Messung stammt, oder aus einer vorinstallierten Bibliothek auswählen, die die Standard-Impulsformen nach DIN 40839 enthält. Die Rampenfunktion stellt die einfachste Form einer frei programmierbaren Kurvenform dar: ein linearer Übergang zwischen zwei Stromsollwerten über eine benutzerdefinierte Zeit. Sie wird häufig für Entlade-Abschaltrampen von Batterien und zur Überprüfung des Sanftanlaufverhaltens verwendet. Die IU-Tabellenfunktion ermöglicht es Ihnen, eine statische Spannungs-Strom-Beziehung mithilfe einer Nachschlagetabelle zu definieren. Wenn sich die Quellspannung ändert, passt das Instrument seine Stromaufnahme automatisch gemäß der Tabelle an, ohne jeglichen externen Steuerungseingriff. Dies ist besonders nützlich, um nichtlineare Lasten wie Gleichstrommotoren, Brennstoffzellenstapel oder Konstantleistungsgeräte mit einer definierten IU-Kennlinie nachzubilden.
Koordination von Quelle und Senke
Beachten Sie, dass die elektronische Last mit frei programmierbaren Kurvenformen nur den Strom steuert, den sie ihrem DC-Eingang entnimmt. Die zu prüfende externe Quelle bestimmt die am Eingang anliegende Spannung. Um eine vollständige Transiente eines Fahrzeugbordnetzes nachzubilden, muss die externe Quelle die erforderliche Spannungskurvenform erzeugen, wobei die DC-Last die entsprechende Stromsenke bereitstellt. Diese Aufgabenteilung – Quellspannung, Laststrom – ist der Architektur einer DC-Last inhärent. Wir haben die Arbiträrsignal-Engine so konzipiert, dass sie mit jeder programmierbaren DC-Quelle zusammenarbeitet, die gleichzeitig getriggert werden kann. Der Bus zur Synchronisation mehrerer Geräte koordiniert bei Bedarf die Spannungskurvenform der Quelle mit der Stromkurvenform der Last.
Batterie-Entladetests und MPP-Tracking
Zwei Anwendungsbereiche, in denen eine rückspeisefähige DC-Last unmittelbaren Nutzen bringt, sind Batterie-Entladetests und die MPP-Tracking-Messung von Solarmodulen.
Batterie-Entladetests
Batterie-Entladetests sind die grundlegende Methode zur Bestimmung von Kapazität, Innenwiderstand und Alterungsverhalten. Das Instrument entzieht der Batterie ein kontrolliertes Strom-, Leistungs- oder Widerstandsprofil, bis die Spannung eine benutzerdefinierte Abschaltgrenze erreicht. Es misst und speichert die akkumulierten Amperestunden und Wattstunden. Darüber hinaus speist das Energierückspeisesystem die entnommene Energie zurück ins Netz, was Langzeit-Zyklentests wirtschaftlich und ökologisch nachhaltig macht.
Die USB-Datenaufzeichnung schreibt die Testdaten direkt auf ein USB-Laufwerk und erstellt so eine eigenständige Aufzeichnung, die keine Netzwerkverbindung voraussetzt. Europäische Forschungsumgebungen, in denen IT-Richtlinien einen dauerhaften Netzzugriff für Prüfgeräte einschränken können, schätzen diese Funktion besonders. Das Laden der Batterie erfordert eine externe DC-Quelle; das Instrument übernimmt nur den Entladeteil des Testzyklus. Diese Trennung von Lade- und Entladefunktion erlaubt es Ihnen, die optimale Quelle zum Laden unabhängig von der zur Entladung verwendeten Last zu wählen. Es spiegelt auch wider, wie die meisten Batterieprüflabore ihre Arbeitsabläufe organisieren.
MPP-Tracking von Solarmodulen
Das MPP-Tracking von Solarmodulen ist, wie wir es in diesem Instrument implementieren, eine Messfunktion und keine Simulation. Die Last entnimmt Strom aus einem echten Photovoltaikmodul oder -array, während sie ihre Eingangsspannung über den Betriebsbereich des Moduls verfährt. Bei jedem Spannungsschritt berechnet und zeichnet sie die Leistung auf. Die MPP-Tracking-Funktion identifiziert die Spannung und den Strom, bei denen das Modul die maximale Leistung liefert. Sie nutzen diese Daten, um Modulspezifikationen zu verifizieren, die Leistung unter variierender Einstrahlung und Temperatur zu charakterisieren und die MPP-Tracking-Funktion von Ladereglern und Wechselrichtern zu validieren, wenn sie mit dem tatsächlichen Modul getestet werden. Die USB-Datenaufzeichnung des Instruments erfasst die komplette IU-Kennlinie und die abgeleiteten MPP-Parameter für die Berichterstellung und Analyse. Dies stellt folglich einen direkteren und physikalisch repräsentativeren Test dar als die Verwendung eines Solarsimulators, da Sie das Modul selbst charakterisieren.
Die Kommunikationsstruktur: Ethernet, USB, RS232 und Feldbus-Module
Ein modernes Prüfgerät muss sich in eine Vielzahl von Steuerungsumgebungen integrieren lassen, von einem Python-Skript auf dem Laptop eines Ingenieurs bis zu einer Siemens-SPS in der Fabrikhalle. Die von uns bereitgestellten Kommunikationsschnittstellen sind daher ein grundlegender Teil des Designs. Sie bestimmen, wie einfach Sie das Instrument in bestehende Arbeitsabläufe einbinden können.
Digitale Standardschnittstellen
Die Ethernet-Fernsteuerung dient als primäre Schnittstelle für die Laborautomatisierung. Sie bietet SCPI-Befehlszugriff über eine Standard-TCP/IP-Verbindung. Die meisten Frameworks für die Prüfautomatisierung, einschließlich LabVIEW, Python und MATLAB, nutzen diese Schnittstelle zur Steuerung des Instruments. Die USB-Datenaufzeichnung bietet einen unabhängigen, eigenständigen Datenaufzeichnungspfad, der direkt auf ein entfernbares USB-Laufwerk schreibt. Dies erweist sich bei Übernacht-Tests als unschätzbar wertvoll, wenn die Netzwerkverbindung unzuverlässig sein kann, und liefert eine manipulationssichere Aufzeichnung für die Compliance-Berichterstattung. Wir integrieren ebenfalls eine RS232-Kommunikationsschnittstelle für die Kompatibilität mit älteren Systemen. Obwohl ihre Bandbreite begrenzt ist, sorgen ihre Einfachheit und Zuverlässigkeit dafür, dass sie in vielen seit langem etablierten Prüfaufbauten weiterhin verwendet wird.
Feldbus-Module und analoge Ansteuerung

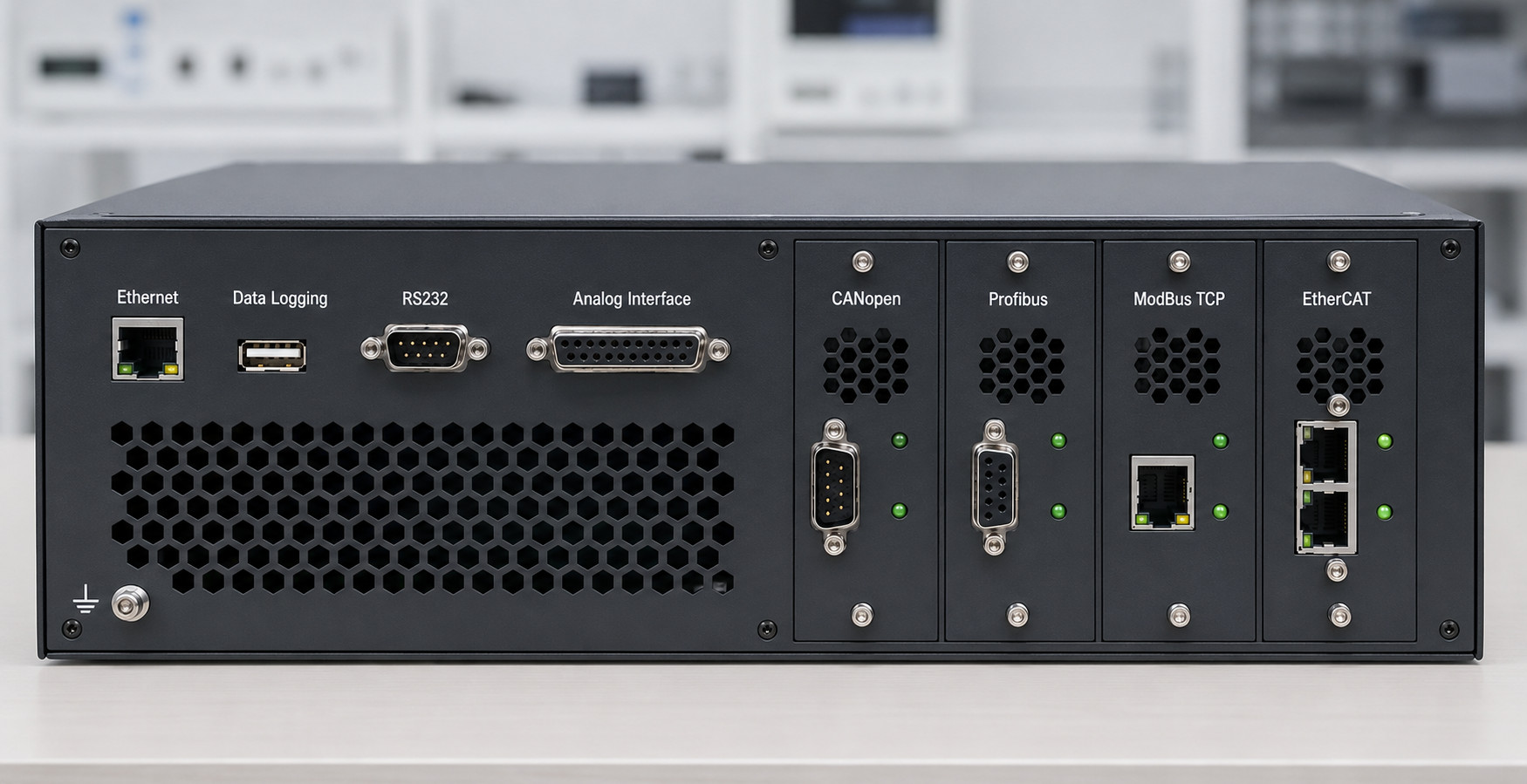

Für die industrielle Automatisierung unterstützen wir vor Ort installierbare Kommunikationsmodule. Ein CANopen-Schnittstellenmodul bietet eine direkte Anbindung an die CAN-basierten Netzwerke, die in Automobil-Prüfzellen und vielen industriellen Steuerungssystemen dominieren. Ein Profibus-Schnittstellenmodul ermöglicht die Integration in die installierte Basis von Siemens-SPSen in europäischen Fabriken. Ein ModBus-TCP-Schnittstellenmodul unterstützt Anwendungen in der Gebäudeautomation, Energieüberwachung und übergeordneten Leittechnik. Ein EtherCAT-Schnittstellenmodul bietet harte Echtzeitkommunikation für Anwendungen, die eine deterministische Latenzzeit erfordern. Diese Module werden in einen dedizierten Schacht auf der Rückseite gesteckt. Die Firmware des Instruments präsentiert einen konsistenten Befehlssatz, unabhängig davon, welches Modul installiert ist. Sie müssen keinen anderen Befehlsaufbau für jeden Feldbus lernen; das Modul übersetzt den SCPI-Befehlssatz in das entsprechende Protokoll.
Die Programmierbarkeit über die analoge Schnittstelle rundet die Kommunikationsoptionen ab. Ein galvanisch getrennter Analogstecker stellt Eingänge für den Stromsollwert und Ausgänge für die Überwachung von Ist-Strom und Ist-Spannung sowie Statussignale bereit. Dadurch können Sie das Instrument direkt von einem Echtzeitsimulator, einer SPS mit analogen E/A oder jedem System, das eine analoge Steuerspannung erzeugt, ansteuern. Die analoge Schnittstelle ist der bevorzugte Steuerpfad für Hardware-in-the-Loop-Anwendungen. In diesen Fällen muss der Regelkreis in einigen zehn Mikrosekunden schließen. Seine Bandbreite übertrifft die jedes digitalen Busses. Die analogen und digitalen Schnittstellen ergänzen sich gegenseitig. Die digitale Schnittstelle übernimmt Konfiguration, Ablaufsteuerung und Datenabruf, während die analoge Schnittstelle bei Bedarf den Hochgeschwindigkeits-Steuerpfad handhabt.
Entwicklung für den europäischen Kontext
Der europäische Prüfgerätemarkt weist Eigenschaften auf, die das Instrumentendesign grundlegend beeinflussen. Die gesetzlichen Anforderungen an Sicherheit und elektromagnetische Verträglichkeit sind umfassend und werden streng durchgesetzt. Anwender schätzen Energieeffizienz nicht nur zur Kostensenkung, sondern auch im Einklang mit den Umweltrichtlinien ihrer Unternehmen. Die Lebenszyklen von Instrumenten sind lang. Ein heute gekauftes Gerät kann in zehn oder fünfzehn Jahren noch täglich im Einsatz sein, und die Anwender erwarten während dieses gesamten Zeitraums Kalibrierunterstützung, Ersatzteile und Firmware-Updates. Diese Überlegungen haben unsere Designentscheidungen von Anfang an geprägt.
Wir haben das Instrument für das 3-HE-Einschubgehäuse und den standardmäßigen 19-Zoll-Einbau entworfen, die in europäischen Laboren allgegenwärtig sind. Das mechanische Design priorisiert den Servicezugang, sodass ein geschulter Techniker Wartungsarbeiten durchführen kann, ohne das Gerät ins Werk zurücksenden zu müssen. Die Firmware unterstützt Feldaktualisierungen über USB oder Ethernet, ohne dass spezielle Programmierwerkzeuge erforderlich sind. Sie können die Kalibrierung mit Standard-Laborausrüstung durchführen. Die Kalibrierkonstanten sind in einem nichtflüchtigen Speicher abgelegt und gegen unbefugte Änderungen geschützt. Dies sind keine erweiterten Funktionen; es sind grundlegende Erwartungen des europäischen Marktes, und wir erfüllen sie selbstverständlich in unserem Design.
Wohin wir von hier aus gehen
Wir haben diese Plattform hausintern entwickelt, mit unserem eigenen Leistungselektronik-Design, eigener Steuerungsfirmware und eigener Mechanikkonstruktion. Derzeit schließen wir die letzten Phasen der Verifikation ab und bereiten die Einführung auf dem europäischen Markt vor. Sollten die Herausforderungen und Designüberlegungen in diesem Artikel mit Ihrer Arbeit in Resonanz stehen, würden wir ein Gespräch begrüßen. Vielleicht spezifizieren Sie Prüfgeräte, planen Laborinfrastruktur oder leiten Validierungsprogramme für Batterien, Leistungselektronik oder erneuerbare Energiesysteme. In jedem Fall würden wir gerne mehr über Ihre Anforderungen erfahren. Denn die besten Instrumente entstehen aus dem Dialog mit den Menschen, die sie nutzen werden. Wir waren stets der Überzeugung, dass ein ehrliches technisches Gespräch die Grundlage einer produktiven Ingenieurbeziehung ist.
