Jeder europäische Anlagenbetreiber kennt diesen Moment. Das Team hat den neuen Prüfstand mechanisch installiert. Die Stromschienen sind angezogen, der vorgeordnete Leistungsschalter ist dimensioniert, und der Schalter wird geschlossen. Dann – Dunkelheit. Der Haupteingangsschalter hat ausgelöst. Eine Reihe von Rack-Mount-Servern im angrenzenden Kontrollraum ist verstummt. Der Laborleiter verlangt zu wissen, warum die neueste industrielle Stromversorgungslösung die Produktion zum Stillstand gebracht hat. Die Ursache ist selten ein Komponentendefekt. Viel häufiger wurde der neue 420-kW-Leistungsschränke als einfache Last behandelt, obwohl er tatsächlich ein aktiver Teilnehmer im lokalen Stromnetz-Ökosystem war – und sich dabei schlecht verhalten hat.
Der 48U Power Cabinet kehrt diese Geschichte um. Anstatt Oberschwingungsströme, asymmetrische Phasenbelastung und Magnetisierungs-Einschaltströme in das Werksnetz einzuspeisen, verbessert er aktiv die elektrische Umgebung, in die er eingebunden wird. Er bezieht bis zu 600 A Eingangsstrom aus einem 400-V- oder 480-V-Versorgungsnetz. Er arbeitet mit 50 Hz oder 60 Hz. Durch den Parallelbetrieb von bis zu sieben 60-kW-Leistungsmodulen liefert dieses Hochleistungssystem eine Gesamtleistung von 420 kW. Doch seine wichtigste Spezifikation erscheint selten auf einem Datenblatt: Netzkompatibilität. Die aktive Leistungsfaktorkorrektur hält den THDi unter 5 Prozent. Eine disziplinierte Sanftanlaufsequenz verhindert unerwünschte Auslösungen. Die automatische Sternpunktverschiebungsverhinderung erhält die Symmetrie. Der 48U Power Cabinet verhält sich wie ein vorbildlicher Netzbürger – er macht dem vorgelagerten Transformator das Leben leichter, nicht schwerer.
Dieser Artikel untersucht die sechs technischen Säulen, die einen vorverdrahteten Leistungsschränke von einer potenziellen Netzstörung zu einem Maßstab für das Power Quality Management machen. Wir werden sehen, wie die DC-Sammelschienen-Infrastruktur, die fortschrittliche Kühlarchitektur und die integrierten Sicherheitssysteme – einschließlich Sicherheitstürverriegelung und Not-Halt-Funktion – elektrische Risiken eliminieren und gleichzeitig den Feldverdrahtungsaufwand drastisch reduzieren. Ganz gleich, ob Sie ein skalierbares Stromversorgungssystem neben bestehenden Server-Racks integrieren oder einen dedizierten 19-Zoll-Einschub für eine Höchstleistungsanwendung aufbauen: Das Verständnis dieser Designentscheidungen wird Ihnen helfen, eine Industrielle Schaltanlage zu spezifizieren, die wirklich mit dem europäischen Netz kooperiert.
1. Wie eine 420-kW-Last zum harmonischen Nachbarn wird: Aktive Leistungsfaktorkorrektur
- Jedes 60-kW-Leistungsmodul verfügt über eine vollständige aktive Leistungsfaktorkorrektur-Eingangsstufe, die den Eingangsstrom kontinuierlich in eine Sinuswelle formt.
- Der gesamte Eingangsstrom THDi bleibt von Teillast bis zu vollen 420 kW unter 5 Prozent, konform mit EN 50160 und IEC 61000-3-4.
- Keine externen Oberschwingungsfilter oder aktiven Filter erforderlich, was den Platzbedarf und die Zertifizierung des Energieverteilerschranks vereinfacht.
- Kompatibel sowohl mit 400-V- als auch mit 480-V-Netzen, bei einer Betriebsfrequenz von 50 Hz oder 60 Hz.
- Empfindliche, am gleichen Standort betriebene Geräte – von einem Rack-Mount-Server bis hin zu Präzisionsmessinstrumenten – werden keinen Oberschwingungsstörungen ausgesetzt.
Stellen Sie sich ein 19-Zoll-Serverrack vor, das nur wenige Meter von Ihrem neuen 420-kW-Prüfstand entfernt eine Qualitätssicherungs-Datenbank betreibt. Sein Netzteil erwartet eine saubere Spannungssinuskurve. Ein konventioneller Sechspuls-Gleichrichter bezieht Strom in abrupten Stößen. Er überschwemmt die lokale Sammelschiene mit der 5., 7. und 11. Oberschwingung. Diese Oberschwingungen fließen durch den Transformator, durch die Neutralleiter und in jeden anderen Schaltschrank auf derselben Sekundärseite. Das Ergebnis können fehlerhafte Sensorwerte, überhitzte Neutralleiterschienen und eine Stromrechnung mit einer Strafe für übermäßige Oberschwingungsverzerrung sein.
Der aktive PFC-Unterschied
Der 48U Power Cabinet beseitigt dieses Problem auf Modulebene. Seine programmierbare Stromversorgungsintegration verwendet eine aktive Eingangsstufe. Diese zwingt den Netzstrom, der Spannungswellenform in Echtzeit zu folgen. Selbst wenn alle sieben 60-kW-Module parallel laufen, sieht das Netz einen Leistungsfaktor nahe eins und einen THDi unter 5 Prozent. Für den Anlagenbetreiber bedeutet das: keine kostspielige Oberschwingungs-Ausbreitungsstudie. Kein nachträgliches Aufrüsten des Transformators auf einen höheren K-Faktor. Das werksseitig integrierte Power Quality Management macht den Schrank zu einem Netto-Gewinn für die Netzstabilität.
2. Der Stromausfall, der niemals passieren darf: Sanftanlaufsequenz
- Eine werksprogrammierte Sanftanlaufsequenz schaltet jedes 60-kW-Leistungsmodul im Abstand von 2 Sekunden zu und eliminiert so den kumulierten Einschaltstrom.
- Verhindert direkt unerwünschte Auslösungen an vorgeordneten Schutzschaltern, selbst solchen mit 10 kA oder 65 kA SCCR.
- Keine externen Sanftanlasser, Vorladeschütze oder Ablaufsteuerungen erforderlich – was zu erheblichen Feldverdrahtungs-Zeitersparnissen beiträgt.
- Vollständig in die Fernsteuerungsfunktion des Schranks integriert, ermöglicht die Überwachung und den manuellen Eingriff von einem Leitsystem aus.
- Schichtelektriker können den vorverdrahteten Leistungsschränke sicher ohne spezielle Inbetriebnahmeprozeduren einschalten.
Jeder erfahrene Inbetriebnahme-Ingenieur hat eine Geschichte über eine „einfache Einschaltung“, die zu einem werksweiten Stromausfall wurde. Jedes 60-kW-Modul enthält Zwischenkreiskondensatoren und einen Transformator. Der Transformator benötigt einen Magnetisierungsstrom, der ein Vielfaches des stationären 600 A beträgt. Wenn sieben Module gleichzeitig starten, kann der kombinierte Einschaltstrom die unverzögerte Auslöseschwelle des vorgeordneten Schutzschalters erreichen. Eine unerwünschte Auslösung legt ein Home-Network-Rack, einen Homelab-Server und die Hälfte der Gebäudebeleuchtung lahm.
Wie die Sequenz das Netz schützt
Die Sanftanlaufsequenz im 48U Power Cabinet vermeidet dies vollständig. Ein interner Controller überwacht die Wechselstrom-Sammelschiene und schaltet dann jeweils ein Modul mit einer präzisen Pause von zwei Sekunden zu. Wenn das siebte Modul hinzukommt, haben die früheren Module ihre Zwischenkreise bereits stabilisiert. Der Spitzen-Einschaltstrom übersteigt den stationären Strom nie um mehr als ein paar Prozent. Diese Vermeidung elektrischer Risiken spart bares Geld. Sie macht externe Ablaufschütze überflüssig und reduziert die Zeit, die ein hochbezahlter Elektroingenieur vor Ort verbringt. Sie trägt direkt zu den über 70 Prozent Feldverdrahtungs-Zeitersparnis des Schranks bei.
3. Den Sternpunkt dort behalten, wo er hingehört: Sternpunktverschiebungsverhinderung
- Jedes 60-kW-Leistungsmodul bezieht perfekt symmetrischen Drehstrom und verhindert so unter allen Bedingungen eine Sternpunktverschiebung.
- Es fließt kein Neutralleiterstrom, selbst bei voller 420 kW Gesamtleistung, was die vorgeordneten Transformatoren und Neutralleiter schützt.
- Verhindert Überspannungen auf schwach belasteten Phasen, die einphasige Rack-Mount-Server-Netzteile oder eine kleine 19-Zoll-USV beschädigen könnten.
- Wesentlich unterstützt durch die DC-Sammelschienen-Infrastruktur und das Layout der Hochstrom-Gleichstromverteilung.
- Vereinfacht Störlichtbogen- und Lastflussstudien, indem dem Netz eine perfekt symmetrische industrielle Stromversorgungslösung präsentiert wird.
In vielen europäischen Fabriken versorgt derselbe Transformator einen 48U Power Cabinet und einphasige Bürolasten – ein kleines Serverrack im IT-Schrank, einen Mini-Server-Schrank unter einem Schreibtisch oder ein 19-Zoll-Rack mit Netzwerkausrüstung. Eine unsymmetrische Industrielast verschiebt den Sternpunkt vom Erdpotential weg. Einige Phasen sehen Überspannung; andere sacken ab. Empfindliche Schaltnetzteile beginnen Monate später auszufallen. Niemand führt die Ursache auf den Tag zurück, an dem das Team den großen Schrank in Betrieb genommen hat.
Symmetrisch durch Design
Der 48U Power Cabinet verhindert dies auf architektonischer Ebene. Jedes 60-kW-Modul ist eine echte Drehstromlast. Es bezieht identischen Effektivstrom auf L1, L2 und L3, unabhängig von seiner Gleichstromausgangsleistung. Während des Parallelbetriebs bleibt die Summe perfekt symmetrisch. Diese automatische Sternpunktverschiebungsverhinderung ist besonders wertvoll in älteren Anlagen. Deren Verteilungstransformatoren wurden nie für stark unsymmetrische Industrieerweiterungen ausgelegt. Da kein Neutralleiterstrom fließt, muss der Neutralleiter nicht überdimensioniert werden. Der Schrank verhält sich wie eine Lehrbuch-Ohmsche Last – eine der einfachsten Ergänzungen einer Industriellen Schaltanlage, die ein Anlagenbetreiber genehmigen kann.

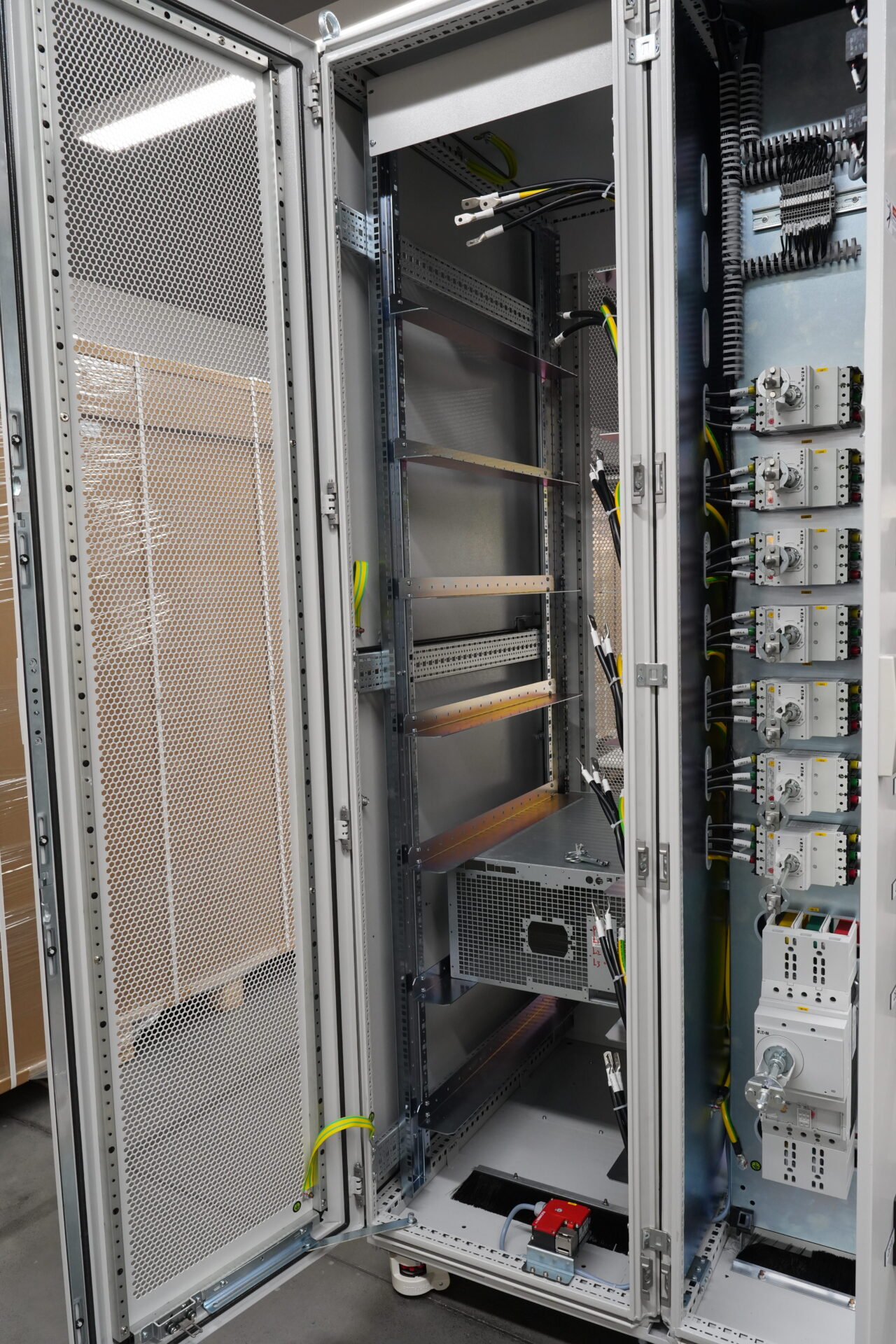

4. Effizienz, die sich doppelt auszahlt: DC-Sammelschienen-Infrastruktur und Thermisches Engineering-Design
- Die massive Kupfer-DC-Sammelschienen-Infrastruktur unterstützt über 2000 A Dauerstrom bei einer konservativen Übertemperatur von 30 K bei vollen 420 kW.
- Die fortschrittliche Kühlarchitektur mit redundanten Lüftern liefert über 2000 CFM Luftstrom durch die Vorder- und Rücktüren mit 85 Prozent offener Perforation.
- Die Hotspot-Temperaturen bleiben innerhalb der 50-K-Übertemperaturgrenzen und ermöglichen so einen echten 100-Prozent-Dauerbetrieb für Höchstleistungsanwendungen.
- Geringe I²R-Verluste reduzieren die Energieverschwendung und senken direkt die Wärmelast für das HLK-System der Anlage.
- Der verstärkte Rahmen, ausgelegt für eine Tragfähigkeit von 1600 kg, trägt sicher bis zu sieben 60-kW-Leistungsmodule und die massive Kupfersammelschienen-Baugruppe.
Netzfreundlichkeit hat eine Effizienzdimension, die viele übersehen. Jedes Watt Wärme, das in einem Energieverteilerschrank verloren geht, zwingt den Energieversorger, mehr zu erzeugen, den Transformator, mehr zu tragen, und die HLK-Anlage, härter zu arbeiten – eine dreifache Belastung. Der 48U Power Cabinet bekämpft diesen Verlust an der Quelle mit einer mehrschichtigen Kupfer-DC-Sammelschienen-Infrastruktur. Die Sammelschienenquerschnitte begrenzen die Übertemperatur bei nominalen 420 kW auf nur 30 K. Dies reduziert die I²R-Verluste im Vergleich zur kabelbasierten Innenverdrahtung drastisch.
Kühlung, die ihr Versprechen hält
Das thermische Engineering-Design verwaltet dann die verbleibende Wärme mit einem vertikalen Kühlpfad mit hohem Volumenstrom. Die Luft tritt durch die 85 Prozent offen perforierte Vordertür ein. Eine redundante Lüftermatrix beschleunigt sie durch die Moduleinschübe und stößt sie über die Rückseite aus. Mit 2000 CFM Luftstrom bleibt die interne Umgebungstemperatur selbst an einem heißen europäischen Sommertag deutlich innerhalb der 50-K-Übertemperatur-Hüllkurve. Für eine Anlage, die bereits die Wärmeabgabe mehrerer 19-Zoll-Serverracks bewältigt, bedeutet diese disziplinierte Wärmeabfuhr keine neue Kühlkrise. Das Überhitzungsschutzsystem mit Temperatursensoren auf Modulebene kann bei Bedarf automatisch die Leistung drosseln. Der Schrank schützt sich selbst und erhält gleichzeitig die Betriebsbereitschaft aufrecht.

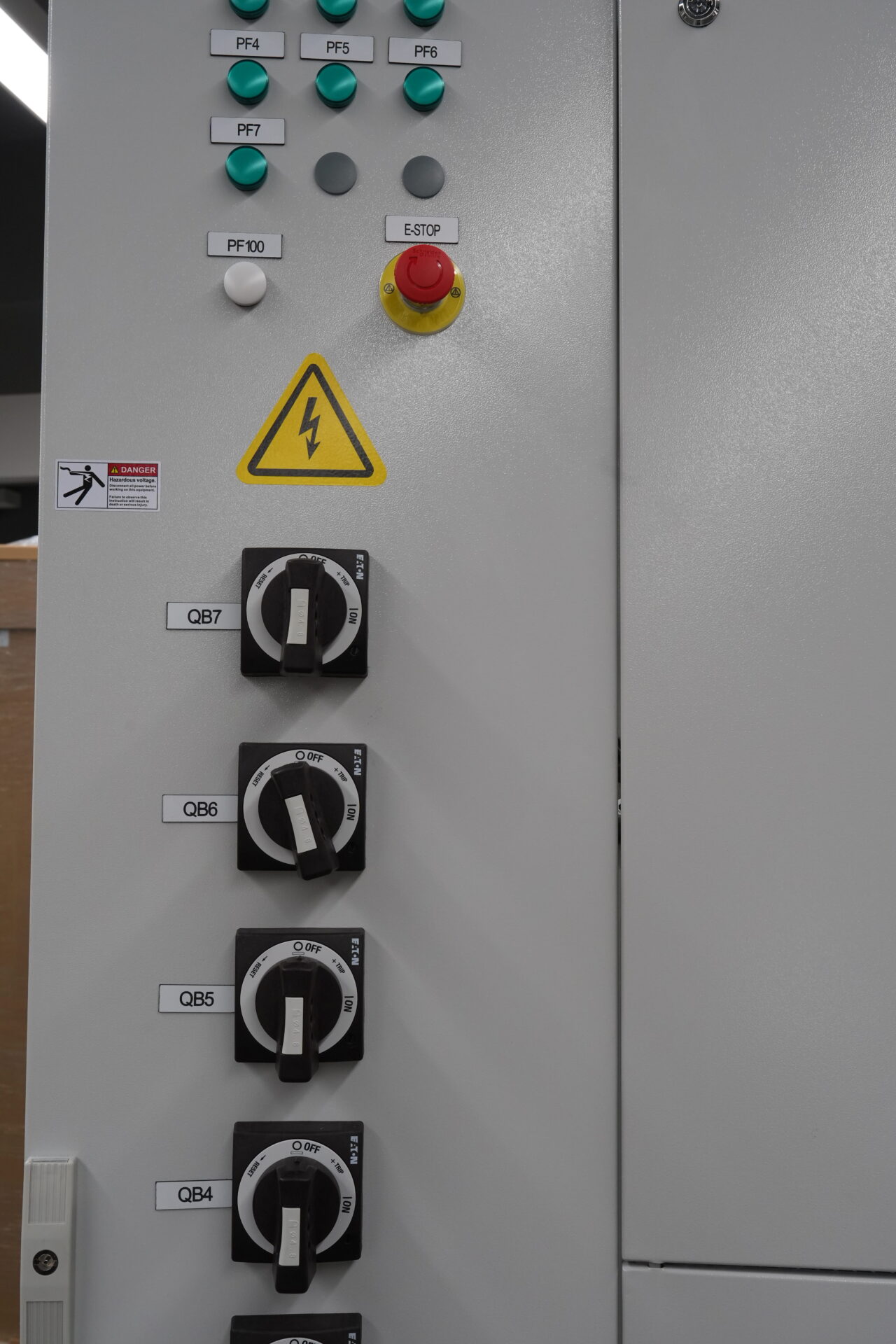

5. Wenn etwas schiefgeht, sollte das Netz es nicht spüren: Kurzschlussschutz, Sicherheitstürverriegelung und Not-Halt-Funktion
- Standardmäßig 10 kA SCCR mit vor Ort aufrüstbaren 65 kA, vollständig dokumentiert mit einem dauerhaften SCCR-Typenschild gemäß UL 508A Supplement SB.
- Strombegrenzende Class-J-Sicherungen und UL-489-Leistungsschalter bilden das Rückgrat des Kurzschlussschutzes und isolieren Fehler, bevor sie sich ausbreiten können.
- Die Sicherheitstürverriegelung schaltet gefährliche Spannungen ab, bevor Personal auf den Einschub für die programmierbare Stromversorgungsintegration zugreifen kann.
- Die zweikanalige Not-Halt-Funktion mit einem PILZ-Sicherheitsrelais erfüllt ISO 13849 Kat.4 / PL d für zuverlässige, festverdrahtete Leistungsabschaltung.
- Echte Eliminierung elektrischer Risiken: Ein enthaltener interner Fehler darf nicht auf die Hauptschaltanlage der Anlage übergreifen.
Ein Schraubendreher rutscht ab. Eine Sammelschienenverschraubung lockert sich über Jahre thermischer Wechselbeanspruchung. Wenn ein Fehler innerhalb einer Industriellen Schaltanlage auftritt, ist die eigentliche Frage nicht, ob der Schutz ihn klärt. Es geht darum, wie weit sich die Störung ausbreitet, bevor das System sie löscht. In einer Anlage, in der der 48U Power Cabinet neben Reihen von Rack-Mount-Schränken und Mini-Rack-Mount-Prüfstationen steht, könnte ein schlecht eingedämmter Störlichtbogen monatelangen Geräteaustausch und eine behördliche Untersuchung bedeuten.
Präzise Fehlerisolierung
Der 48U Power Cabinet isoliert Fehler mit chirurgischer Geschwindigkeit. Am Wechselstromeingang schmelzen strombegrenzende Class-J-Sicherungen, bevor der prospektive Kurzschlussstrom seinen zerstörerischen Spitzenwert erreicht. Dadurch kann der Schrank eine SCCR-Bewertung von 65 kA tragen, selbst in der Nähe eines großen Versorgungstransformators. Im Inneren verhindert die Sicherheitstürverriegelung jeden Kontakt mit spannungsführenden Hochstrom-Gleichstromverteilungsleitern. Das Öffnen der Tür löst eine kontrollierte Abschaltung aus. Die Not-Halt-Funktion bietet ein letztes festverdrahtetes Sicherheitsnetz. Es ist weder auf Software noch auf Netzwerkintegrität angewiesen. Zusammen stellen diese Schichten des Kurzschlussschutzes sicher, dass ein schwerwiegender interner Fehler intern bleibt. Für den Störlichtbogen-Gutachter vereinfachen das permanente SCCR-Typenschild und die UL-508A-Zertifizierung die Analyse. Für den Anlagenleiter beweisen sie, dass diese industrielle Stromversorgungslösung das gesamte Ökosystem respektiert.
6. Vom Werksboden zur vollen Leistung in Stunden: Vorverdrahteter Leistungsschränke und Kundenspezifische Leistungskonfiguration
- Jeder 48U Power Cabinet ist ein vorverdrahteter Leistungsschränke, der mit AC-Eingang, DC-Sammelschienen-Infrastruktur, Steuerverdrahtung und Sicherheitsschaltungen vollständig verdrahtet und werksgeprüft geliefert wird.
- Die dokumentierten Feldverdrahtungs-Zeitersparnisse übersteigen 70 % und senken direkt die Kosten für hochqualifizierte Elektrofachkräfte auf dem europäischen Markt.
- Zu den kundenspezifischen Leistungskonfigurationsoptionen gehören die linke/rechte Ausrichtung des Leistungsteils, Kabeleinführung von oben oder unten und die Fernsteuerungsfunktion über Modbus TCP, Profinet oder EtherNet/IP.

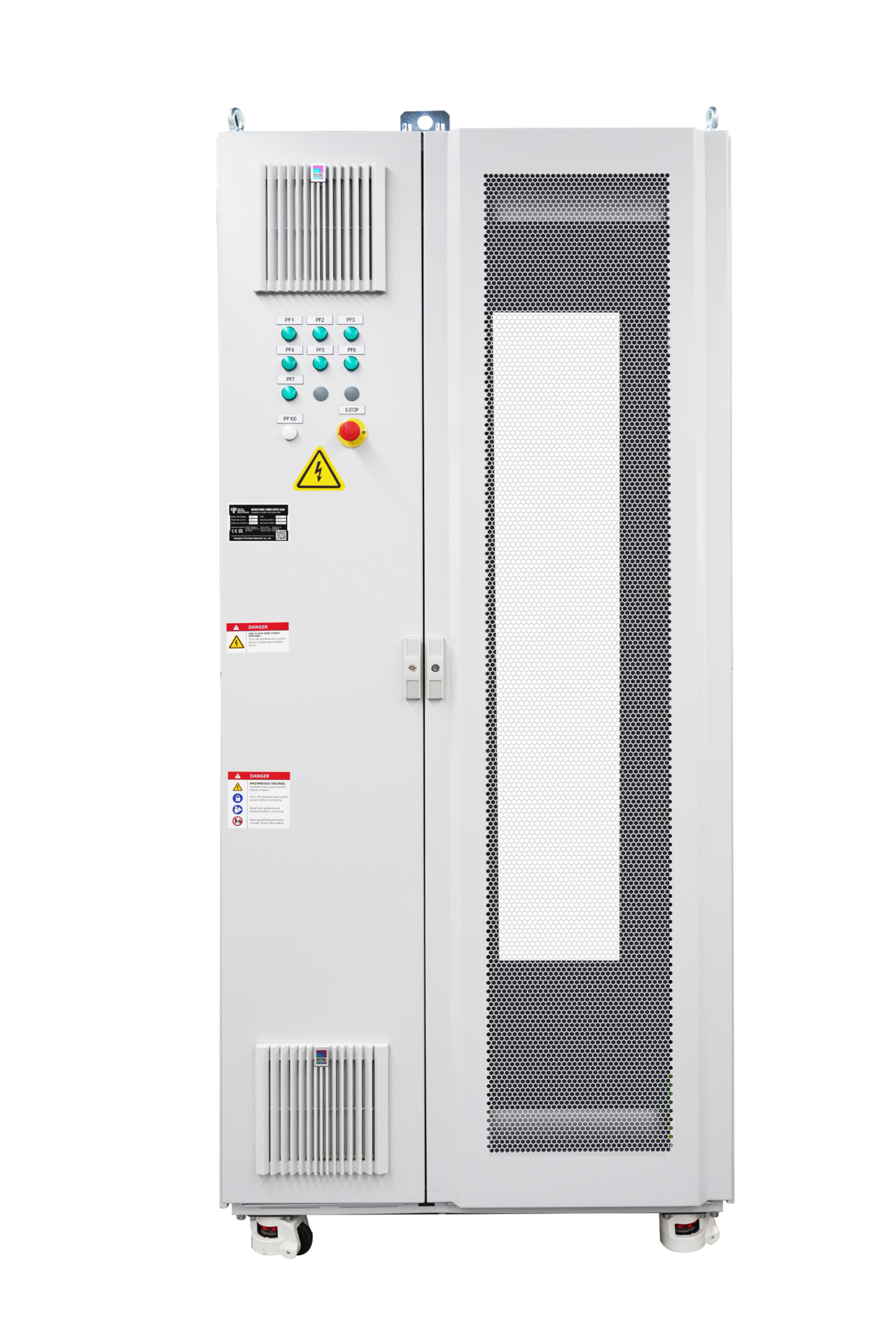

- Die RAL 7035 Oberfläche und der Rahmen mit 1600 kg Tragfähigkeit integrieren sich optisch und mechanisch in bestehende 19-Zoll-Rack-, Rack-Schrank- und Small-Server-Cabinet-Umgebungen.
- Das vollständige Dokumentationspaket, einschließlich der Konformität mit UL 508A und IEC 61439, unterstützt die Fremdprüfung durch den TÜV oder gleichwertige Stellen.
Der netzfreundlichste Schrank ist derjenige, der korrekt und schnell in Betrieb geht. Die Feldverdrahtung ist die Phase, in der ein falsch gelegter Leiter oder eine nicht angezogene Sammelschienenverschraubung ein gut durchdachtes Power Quality Management zunichtemachen kann. Der 48U Power Cabinet beseitigt diese Variable, indem er als komplette industrielle Stromversorgungslösung auf der Baustelle ankommt. Das Werk schließt alle internen Verdrahtungen an, prüft sie mit Hochspannung und verifiziert sie – vom Wechselstromeingang über die DC-Sammelschienen-Infrastruktur bis hin zu den Sicherheitsschaltungen. Vor Ort legt der Monteur einfach die 400-V- oder 480-V-Kabel auf, prüft die Phasenfolge bei 50 Hz oder 60 Hz, und das System ist bereit für die Sanftanlaufsequenz.
Geschwindigkeit ohne Kompromisse
Dieser vorverdrahtete Ansatz liefert mehr als nur Geschwindigkeit. Er garantiert, dass die aktive Leistungsfaktorkorrektur, das Überhitzungsschutzsystem und die Sanftanlaufsequenz genau so funktionieren wie bei der Werksabnahmeprüfung. Für ein europäisches Automobil-Testzentrum, das einen 420-kW-Leistungsschränke in eine Halle integrieren muss, die bereits mit Rack-Servern und 19-Zoll-Serverrack-Installationen gefüllt ist, bietet die Möglichkeit, in einer einzigen Schicht in Betrieb zu nehmen, einen messbaren Produktionsvorteil. Das skalierbare Stromversorgungssystem-Design des Schranks schützt auch Ihre Investition. Eine anfängliche Konfiguration mit drei Modulen kann zur vollen Gesamtleistung von 420 kW erweitert werden, ohne den externen Platzbedarf zu ändern. Stellfläche und Stromführung bleiben über Jahre gesichert.
Viel zu lange behandelten Industriestandorte leistungsstarke Gleichstromsysteme als notwendige Netzstörungen und tolerierten sie, weil der Prozess ohne sie nicht laufen konnte. Der 48U Power Cabinet ändert diese Gleichung. Er hält den THDi mit aktiver Leistungsfaktorkorrektur unter 5 Prozent. Eine Sanftanlaufsequenz eliminiert unerwünschte Auslösungen. Ein inhärent symmetrisches Drehstromdesign verhindert Sternpunktverschiebung. Der Schrank fügt sich als kooperatives, berechenbares Element in das Netz ein. Seine DC-Sammelschienen-Infrastruktur und fortschrittliche Kühlarchitektur liefern 2000 CFM Luftstrom durch Türen mit 85 Prozent offener Perforation. Effizienz und Zuverlässigkeit sind eingebaut, nicht nachgerüstet.
Als vorverdrahteter Leistungsschränke mit über 70 Prozent Feldverdrahtungs-Zeitersparnis respektiert er die hohen Kosten europäischer Elektrofachkräfte. Seine UL-508A-Zertifizierung, kombiniert mit einer Sicherheitstürverriegelung, Not-Halt-Funktion und einem Kurzschlussschutzschema, das bis zu 65 kA SCCR ausgelegt ist, erfüllt die strengsten Konformitätsanforderungen für Industrielle Schaltanlagen. Dies gelingt ihm, ohne die Inbetriebnahme zu verkomplizieren. Ob Sie eine neue Höchstleistungsanwendung aufbauen oder eine bestehende Testanlage erweitern, die bereits Server-Racks, 19-Zoll-Serverrack-Reihen und Präzisionsinstrumentierung beherbergt – dieser 48U Power Cabinet beweist, dass 420 kW programmierbare Gleichstromleistung harmonisch auf der Sammelschiene koexistieren können – ein wirklich vorbildlicher Netzbürger.
