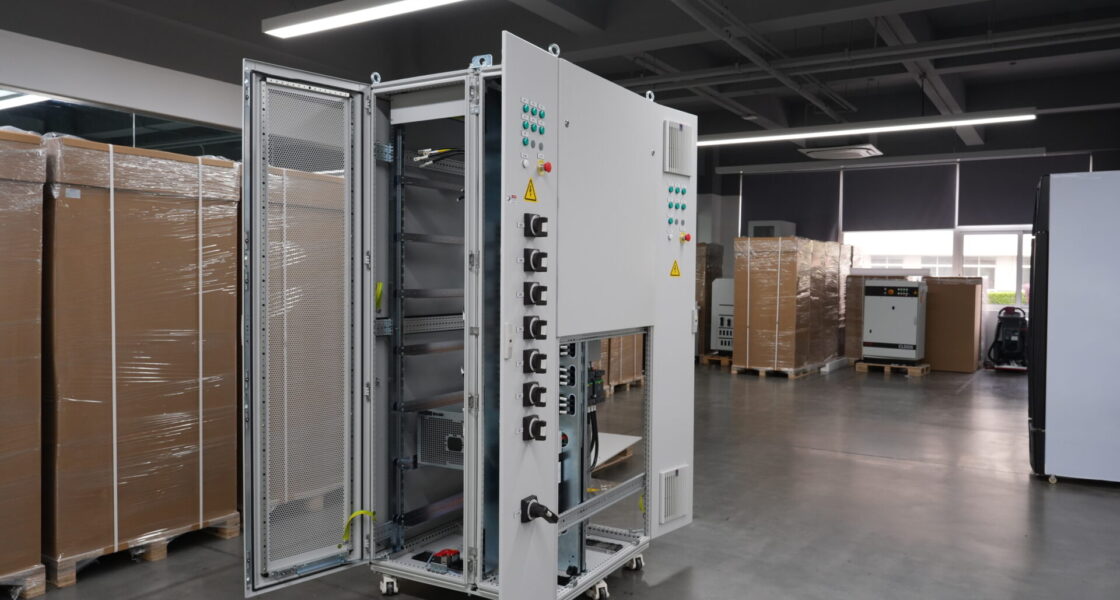

Wenn Sie durch eine schwere Fertigungsanlage gehen, sehen Sie Schränke, die Staub, Vibrationen und Temperaturschwankungen standhalten. Dann betreten Sie ein modernes Rechenzentrum. Sie werden fast identische Gehäuse bemerken, die empfindliche Server schützen. Dies ist die Geschichte des 19-Zoll-Industrieschranks. Er dient sowohl als Serverrack in einem Homelab-Server-Setup als auch für industrielle Automatisierungssysteme in rauen Umgebungen.
Ob Sie ein kleines Serverrack für eine Zweigstelle oder einen vollständigen Rackschrank für ein Serverfarm benötigen, der gleiche 19-Zoll-Rack-Standard (EIA-310) regelt jedes Befestigungsloch. Tatsächlich stützt sich das Rack-Mount-Ökosystem auf Rackabmessungen, die auf die 19-Zoll-Breite zurückgehen. Dies umfasst alles von einem Rack-Mount-Server bis zu Netzwerkswitches. Viele Rack-Server und Rack-Mount-Rack-Konfigurationen verwenden 1U-Höheninkremente. Eine 1U-Höhe beträgt genau 44,45 mm. Die Serverrack-Abmessungen (Breite 600 mm, Tiefe einstellbar) passen viele Größen. Sie decken alles von einem Mini-Serverschrank (15U) bis zu einem vollen 19U-Rack (oder 24U/42U) ab.
Dieser Artikel untersucht, wie der 19-Zoll-Serverrack und sein industrieller Cousin – der 19-Zoll-Industrieschrank – Umgebungen überschreiten. Sie funktionieren überall, von Automobilmontagelinien bis zu Heimnetzwerk-Rack-Setups.
Wichtige Erkenntnisse
- Der 19-Zoll-Standard (482,6 mm) ist universell. Er funktioniert in der industriellen Automatisierung und in der IT. Verwenden Sie ihn an einem robusten Rackschrank oder einem kleinen Serverrack in einem Serverraum.
- Das modulare Schrankdesign ermöglicht eine flexible Montage. Abnehmbare Paneele und Türen machen ihn zu einem echten rahmenmontierten Schrank. Er passt sich jeder Umgebung an.
- Höhenverstellbare Schrankfunktionen verwenden variable Halterungspositionen. Das gleiche Gehäuse kann 3U- oder 4U-Chassis oder eine Mischung beherbergen. Perfekt für Homelab-Enthusiasten und industrielle PLC-Racks.
- Materialien umfassen Stahlblech, Aluminium, verzinktes Blech und Al-Zn-Legierung. Die RAL 7035-Pulverbeschichtung bietet ein sauberes, professionelles Aussehen. Sie eignet sich für Rechenzentren und Fabrikumgebungen.
- Schränke mit höhenverstellbaren Rollen verfügen über Fuma-Lager und Heberinge. Sie ermöglichen einen sicheren Umzug. Die schwere Holzkistenverpackung gewährleistet einen weltweiten Versand ohne Beschädigung.
Warum der gleiche Schrank in Fabriken und Rechenzentren funktioniert
Stellen Sie sich ein einziges Gehäuse vor, das sein Leben auf einer Automobilmontagelinie beginnt. Es steuert Roboterarme. Dann landet es in einem Colocation-Rechenzentrum, das Cloud-Anwendungen hostet. Dank des 19-Zoll-Formfaktors ist dies nicht nur möglich, sondern alltäglich. Die gleichen 19-Zoll-Rack-Abmessungen leiten einen Rack-Mount-Server. Sie leiten auch industrielle Computer, Netzteile und E/A-Module. Für Homelab-Serverbauer passt ein Mini-Rack-Mount-Schrank (15U) perfekt unter einen Schreibtisch. Im Gegensatz dazu setzen Enterprise-IT-Teams 42U-Serverrack-Einheiten ein, die auf Fuma-Brand-Rollen-Schrankrädern erhöht sind. Infolgedessen hat die Vielseitigkeit kleiner Rack-Mount-Systeme und 19-Rack-Designs sie zum Rückgrat der modernen Infrastruktur gemacht.
Die branchenübergreifende Reise beginnt mit dem Verständnis der Computerrack-Abmessungen. Die Standardaußenbreite beträgt 600 mm (23,6 Zoll). Die interne Montagebreite ist jedoch fest auf 482,6 mm (19 Zoll) eingestellt. Die Tiefe variiert von 600 mm bis 1070 mm oder mehr. Die Höhe wird in U (Rack-Einheiten) gemessen. Ein U entspricht 44,45 mm (1,75 Zoll). Unsere Schränke sind in 15U, 24U und 42U erhältlich. Daher sind sie ideal für alles von einem Mini-Serverschrank bis zu einem vollständigen Rechenzentrums-Rackschrank. Die runde Loch-Rackgröße (typischerweise 9,5 mm quadratische oder runde Löcher) folgt dem EIA-Standard. Folglich gewährleistet sie die Kompatibilität mit jedem Rack-Mount-Server oder Rack-Mount-Rack-Zubehör. Ob Sie ein Heimnetzwerk-Rack für Ihr Smart Home oder ein kleines Rack für einen entfernten Telekommunikationsstandort bauen, diese Abmessungen ändern sich nie.
Modulare Schrankarchitektur – für jede Umgebung konzipiert

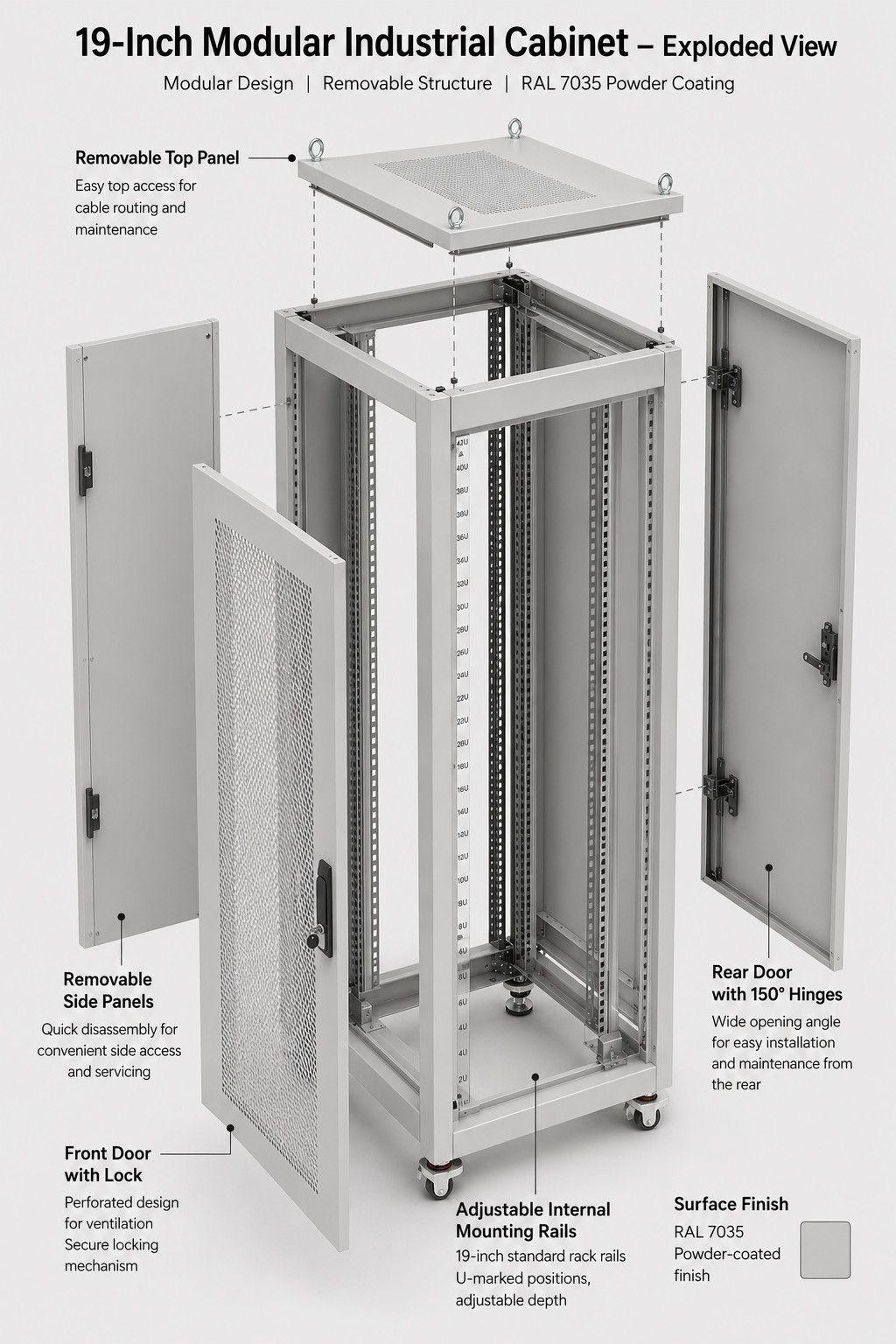

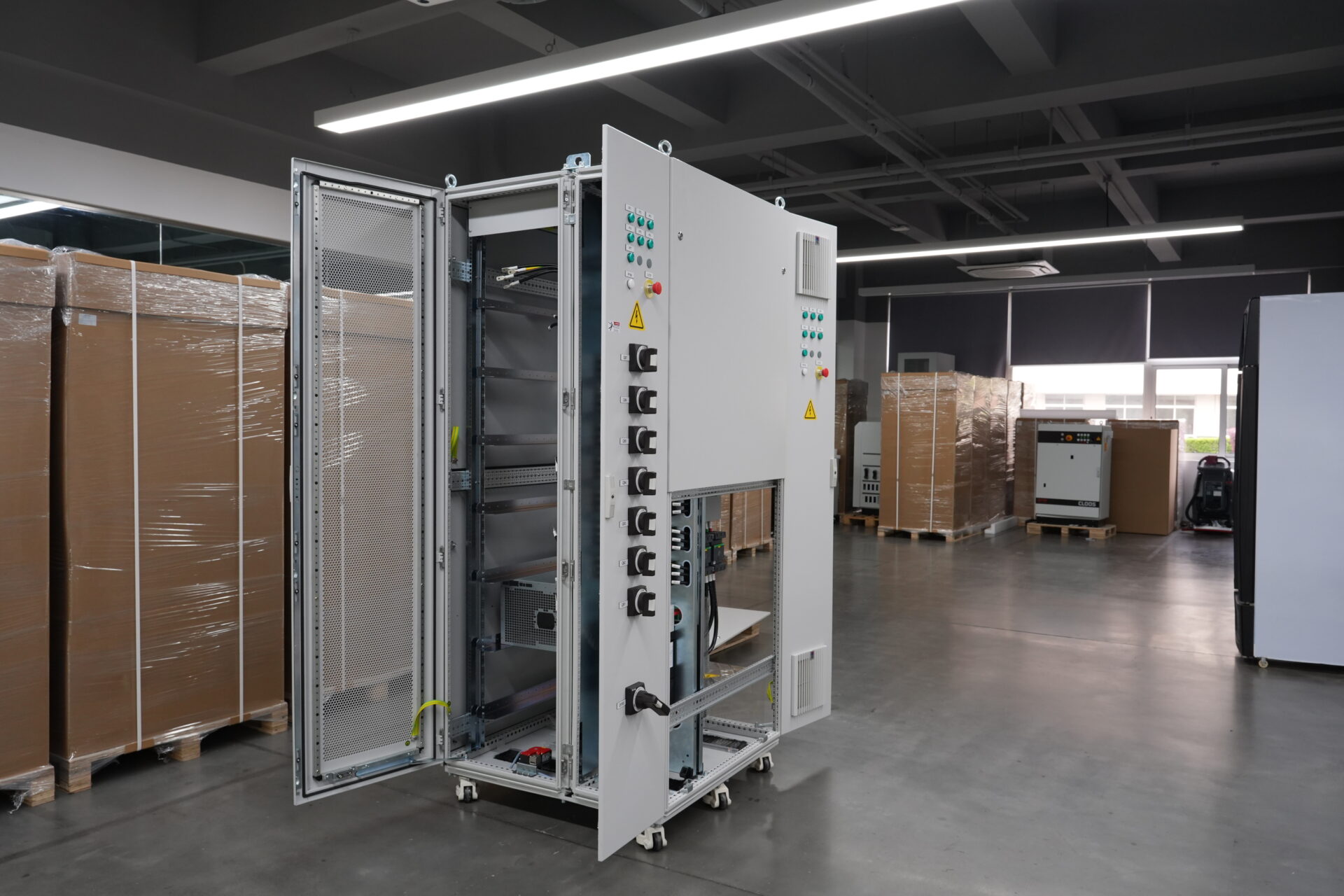

Das Herzstück dieser Produktlinie ist das Konzept des modularen Schranks. Im Gegensatz zu geschweißten, festen Gehäusen ermöglicht dieser rahmenmontierte Schrank das Entfernen oder Austauschen von oberen Paneelen, unteren Platten, Seitentüren, vorderen und hinteren Türen. Diese Modularität ist unerlässlich, wenn Sie Kabel durch die Oberseite führen, ein Lüftertablett an der Unterseite hinzufügen oder einen 19-Zoll-Serverrack in einem beengten Raum installieren müssen.
- Rahmenmontiertes Design – Der tragende Rahmen unterstützt bis zu 1200 kg statisch, während Seitenpaneele und Türen leicht abnehmbar sind.
- Abnehmbare obere/untere Paneele – Ermöglicht das Durchführen großer Kabelbündel, Kühlkanäle oder optionaler Not-Aus-Geräte.
- Einzelne vordere & hintere Türen + feste linke/rechte Türen – Vordere und hintere Türen öffnen sich um 150° mit quadratischer Rohrverstärkung; Seitentüren sind fest, aber für Wartungszwecke abnehmbar.
- Höhenverstellbare Rollen (Marke Fuma) – Vier Rollen (GD-80 für 15U/24U, GD-100 für 42U) machen den Schrank mit höhenverstellbaren Rollen auch auf unebenen Böden leicht zu rollen.
- Heberinge – In die obere Platte integriert, ermöglichen Kran- oder Gabelstaplertransport – unerlässlich für schwere Serverrack-Installationen.
Material & Oberflächenbehandlung – für Langlebigkeit gebaut
Nicht jeder 19-Zoll-Industrieschrank kann die Partikel eines Stahlwerks oder die strengen Sauberkeitsanforderungen eines Rechenzentrums überleben. Aus diesem Grund bieten wir mehrere Materialoptionen an. Sie können einen Stahl-Serverschrank mit Stahlblech wählen. Oder wählen Sie Aluminium für gewichtsempfindliche Anwendungen. Ein verzinkter Blechrack bietet überlegenen Korrosionsschutz. Alternativ funktioniert Al-Zn-legierungsbeschichtetes Blech für extreme Umgebungen. Die Oberflächenbehandlung ist eine zweischichtige Pulverbeschichtung (RAL 7035). Sie wird auf Rahmen, Türen, Seitenplatten, obere und untere Platten aufgetragen. Dies schafft eine langlebige, kratzfeste Oberfläche. Darüber hinaus erfüllt sie die ästhetischen Anforderungen eines Heimnetzwerk-Racks, während sie industriellen Ölen und Lösungsmitteln standhält.
- Stahlblech / Aluminium / verzinktes Blech / Al-Zn-Legierung – Wählen Sie basierend auf der Umgebung (Korrosion, Gewicht, Kosten).
- Pulverbeschichtung RAL 7035 – Hellgraue, matte Oberfläche. Kratzfest, leicht zu reinigen und passt in jedes Rechenzentrum oder jede Werkstatt.
- Farbtonloses Anodisieren (für Fahrschalterhalter) – Elektrische Sicherheit und Korrosionsschutz.
- Alle Befestigungselemente enthalten – Jede Schraube, Käfigmutter und Unterlegscheibe wird geliefert, was die Montagezeit um bis zu 40% reduziert.
Für diejenigen, die einen Mini-Rack-Mount-Schrank in einer medizinischen Umgebung benötigen, erfüllt die Pulverbeschichtung auch Biokompatibilitätsanforderungen (keine Ausgasung). Die 19-Zoll-Rack-Abmessungen bleiben über alle Materialien hinweg präzise auf ±1 mm.
Vorintegrierte elektrische Optionen – vom einfachen Rahmen zum intelligenten Schrank
Ein Rackschrank ist selten nur eine leere Box. Tatsächlich zeigt die Bestellinformationstabelle eine umfassende Vorintegration. Optionen umfassen Not-Aus, Türkontaktverriegelungen, Hilfsstromversorgungen (24V DC bis 480W), Relais, Leistungsschalter (Serie ABB S200) und Klemmenblöcke (DINKLE, UK, UKH). Dies verwandelt einen passiven 19-Zoll-Serverrack in eine aktive, bereit zum verdrahtende Lösung. Für Homelab-Server-Enthusiasten ermöglichen die optionale Führungsstromversorgung und AC-Schütze die direkte Integration mit Heimautomatisierungssystemen.
- Not-Aus (M22-PV) – Schaltet sofort die Stromversorgung zu den internen Steckdosen des Schranks ab; obligatorisch für Maschinensicherheit.
- Türkontakt (Siemens Grenzschalter) – Verriegelung trennt die Stromversorgung, wenn die Tür geöffnet wird, und schützt Wartungspersonal.
- Hilfsstrom (240W/480W, 24V) – Versorgt Rack-Mount-Server-Lüfter, Sensoren oder LED-Beleuchtung mit Strom.
- ABB-Leistungsschalter (S203M-K32, S203-K63, S202-K16) – Schützen einzelne Steckdosen oder gesamte Zweige.
- Klemmen (UK 35, UKH 150, DK 2.5 usw.) – Vereinfachen die Feldverdrahtung mit klarer Beschriftung und berührungssicherem Design.
- Geerdete Kupferplatte (4,0 mm) – Zentraler Erdungspunkt für alle Rack-Server und Peripheriegeräte.
Ob Sie einen 42U-Serverrack mit Not-Aus und Türverriegelung für eine Fabrik bestellen oder einen 15U-kleinen Rack mit nur einer Steckdosenleiste für ein Heimnetzwerk-Rack, das modulare elektrische Design skaliert entsprechend. Darüber hinaus unterstützt der Schrank DC-Verbindungen über Kupferschienen oder Hochspannungskabel. Dies macht ihn perfekt für Telekommunikations- oder Solarwechselrichterinstallationen.
Montagepräzision – die Details, die zählen
Kritische Montageanweisungen mögen mühsam erscheinen. Sie gewährleisten jedoch, dass der 19-Zoll-Industrieschrank jahrzehntelang einwandfrei funktioniert. Zum Beispiel müssen die TS007-Schlossstangenbefestigungen in das obere runde Loch (oder das untere runde Loch, wenn Rahmendiagonalen stören) platziert werden. Die kleinen runden Löcher an der Oberseite der äußeren Säule bieten tragende Unterstützung für die Schlossstange. Es gibt 4 Löcher für 15U/24U und 6 Löcher für 42U. Installieren Sie sie korrekt, sonst richtet sich die Tür nicht aus. Die runde Loch-Rackgröße ist so konzipiert, dass sie Standard-Käfigmuttern und Schrauben aufnimmt. Folglich rastet jede Rack-Mount-Komponente ein.
- TS007-Schlossstangenbefestigungen – Befestigt mit M6×12 Senkkopfschrauben; 4 Stück (15U/24U) oder 8 Stück (42U).
- TS008-Seitentürverbinder (12 Stück) – Halten linke/rechte Paneele starr.
- TS001-Scharniere (4–8 Stück) – Ermöglichen 150°-Türöffnung; Anschläge können den Öffnungswinkel fixieren.
- Halterungszuweisung – 15U: drei Halterungen für 3U (3×3U) oder zwei für 4U (2×4U); 24U: vier Halterungen für 4U (4×4U) oder sechs für 3U (6×3U); 42U: acht für 4U (8×4U) oder zehn für 3U (10×3U).
- Rollenmontage – Vier GD-80 für 15U/24U, vier GD-100 für 42U, alle mit Fuma-Lagern.
Gewicht, Abmessungen & Verpackung – logistikbereit
Ein Serverrack ist nicht nützlich, wenn er beschädigt ankommt. Deshalb wird jeder Schrank in einem Holzkistenverpackungsschrank versandt. Diese maßgeschneiderte Holzkiste ist so konstruiert, dass sie Gabelstaplerfehlbehandlungen und Seefrachtstapelung standhält. Das Verpackungsgewicht reicht von 110 kg (15U Basis) bis 298 kg (42U mit vollständiger Vorintegration). Die Außenabmessungen (B×T×H) für 42U-Modelle betragen 610×1070×1210 mm. Für 15U und 24U sind Breite und Tiefe ähnlich, aber die Höhe ist kürzer. Die maximale statische Tragfähigkeit beträgt 1200 kg. Die dynamische Tragfähigkeit (auf Rollen) beträgt 1000 kg. Infolgedessen können Sie schwere Rack-Mount-Server-Einheiten, USV-Batterien und Speicherarrays ohne Sorge stapeln.
- 15U – Nettogewicht 110–145 kg, Brutto 135–175 kg (mit Holzkiste).
- 24U – Nettogewicht 120–155 kg, Brutto 145–165 kg.
- 42U – Nettogewicht 175–213 kg, Brutto 278–298 kg.
- Rollenlast – GD-80 für 200 kg pro Stück → 800 kg insgesamt; GD-100 für 250 kg pro Stück → 1000 kg insgesamt.
- Oberplattendesign – Abnehmbar, mit 4 × M12-Heberingen (enthalten).
- Basisdesign – Offener Typ, der Luftstrom und Kabeleintritt von unten ermöglicht.
Jenseits des Rechenzentrums – industrielle, medizinische & Broadcast-Anwendungen
Während das kleine Serverrack in IT-Schränken üblich ist, dient der gleiche Schrank vielen anderen Rollen. Zum Beispiel kann er ein medizinisches Wagengehäuse, ein Broadcast-Geräterack oder ein industrielles PC-Gehäuse sein. Der Rack-Mount-Schrank mit höhenverstellbaren Schrankfunktionen ermöglicht es Ihnen, innere Säulen neu zu positionieren. Dies passt sich nicht standardmäßigen Geräten an. Für Homelab-Serverbauer, die mit Rack-Servern und Netzwerkgeräten experimentieren möchten, bietet ein 15U-Mini-Rack-Mount-Schrank mit Rollen die perfekte Laborbank. Darüber hinaus können Sie den Schrank mit vorgeschnittenen Kabeleintrittslöchern (oben/unten) bestellen. Eine verzinkte Blechrack-Oberfläche macht ihn für Außen-Telekommunikationsschränke geeignet. (Die IP-Schutzart kann mit Dichtungen verbessert werden – kontaktieren Sie die Fabrik für Anpassungen.)
Darüber hinaus unterstützt der Schrank Not-Aus-Geräte, AC-Schütze und Klemmen, die globale Zertifizierungen erfüllen. Dazu gehören CE (Europa), UL (USA/Kanada), VDE (Deutschland), CCC (China) und SAA (Australien). Diese branchenübergreifende Zertifizierung ist entscheidend, wenn Sie 19-Zoll-Rack-Systeme in internationalen Einrichtungen einsetzen. Die Holzkistenverpackungsschrank-Option gewährleistet, dass selbst eine voll beladene 42U-Einheit konform zu den ISPM-15-Exportstandards ankommt.
Zusammenfassung der technischen Spezifikationen
| Konformität | EIA-310 (19″), RoHS, CE, UL (optional) |
| Montagebreite | 482,6 mm (19 Zoll) vorne & hinten |
| Verfügbare U-Höhen | 15U, 24U, 42U (andere Höhen auf Anfrage) |
| Außenabmessungen (B×T×H) | 610×1070×1210 mm (42U); kleiner für 15U/24U |
| Statische Tragfähigkeit | 1200 kg (max) |
| Dynamische Tragfähigkeit (auf Rollen) | 1000 kg (max) |
| Rollentyp | Fuma GD-80 (15U/24U) oder GD-100 (42U), höhenverstellbar |
| Materialien | Stahlblech / Aluminium / verzinktes Blech / Al-Zn-Legierung |
| Oberflächenfinish | Pulverbeschichtet RAL 7035 (Rahmen, Türen, Seiten, oben, unten) |
| Türöffnungswinkel | 150° (sowohl vorne als auch hinten), mit Anschlagoption |
| Enthaltenes Zubehör | Innere Säulen, L-Halterungen, Fahrschalterhalter, 8U-Panel, Kabelwanne, untere Dichtplatte, Montageleisten, Erdungskupferleiste, Scharniere, Schlossstange, Schlösser, Heberinge, Rollen, Befestigungselemente |
| Optionale elektrische Teile | Not-Aus, Türverriegelung, Hilfsstrom 24V (240W/480W), ABB-Schalter, Relais, Klemmen (UK/UKH/DK), AC-Schütze |
| Verpackung | Holzkiste (ISPM-15), Nettogewicht 110–213 kg, Brutto 135–298 kg |
Fazit – ein Schrank für alle Welten
Die 19-Zoll-Industrieschrank-Serie beweist, dass ein einziges Design sowohl die brutalen Anforderungen eines Fabrikbodens als auch die präzisen Anforderungen eines Rechenzentrums erfüllen kann. Von Rack-Mount-Server-Arrays im Serverrack eines Cloud-Anbieters bis zu einem Homelab-Server in der Garage eines Hobbyisten machen Vielseitigkeit, Bauqualität und durchdachte Modularität dies zum letzten Rackschrank, den Sie jemals benötigen werden. Mit Optionen wie Schrank mit höhenverstellbaren Rollen (Fuma-Brand-Rollen-Schrank), RAL 7035-Schrankästhetik und Holzkistenverpackungsschrank für sichere Lieferung ist jede Bereitstellung unkompliziert und zukunftssicher. Daher investieren Sie, ob Sie einen kleinen Rack-Mount-15U oder einen massiven 42U-Rackschrank spezifizieren, in jahrzehntelangen zuverlässigen Service.
Bereit, Ihre Fabrik und Ihr Rechenzentrum zu verbinden? Kontaktieren Sie Ihren lokalen Vertreter, um Ihren 19-Zoll-Industrieschrank mit genau den elektrischen Optionen, Materialien und Zubehörteilen zu konfigurieren, die Sie benötigen. Die Reise von robuster Automatisierung bis zu makelloser IT beginnt mit einem einzigen Schrank – konstruiert, um beide Welten zu durchqueren.
