Für Systemintegratoren, Schaltschrankbauer und Beschaffungsteams hängt die Zuverlässigkeit eines Endprodukts vollständig von der Qualität seines Fundaments ab: der Leiterplatte (PCB). Eine fehlerhafte Bauteilauswahl oder eine schlecht verwaltete Stückliste (BOM) führt nicht nur zum Ausfall einer einzelnen Baugruppe; sie verursacht systematische Feldausfälle, kostspielige Rückrufaktionen und verzögerte Markteinführungen. Das Verständnis der Feinheiten von Leiterplattenkomponenten – von passiven Widerständen über komplexe aktive Mikrocontroller bis hin zu robusten elektromechanischen Relais – ist entscheidend für die Gewährleistung der langfristigen Leistung in Industrie- und Automobilanwendungen. Die umfassenden Electronic Manufacturing Services (EMS) von TPS Elektronik sind darauf ausgelegt, diese Risiken zu minimieren und bieten End-to-End-Unterstützung von der Bauteilbeschaffung bis hin zur hochpräzisen Bestückung und Prüfung.
Fordern Sie ein Angebot für die Leiterplattenbestückung bei TPS an →
1. Warum die Auswahl der PCB-Komponenten den Projekterfolg bestimmt
Im Bereich der Elektronikfertigung ist ein PCB component selection guide mehr als nur ein technisches Handbuch; er ist ein Risikomanagement-Tool. Die Wahl der richtigen types of Leiterplattenkomponenten wirkt sich auf das Wärmemanagement, die elektromagnetische Verträglichkeit (EMV) und die gesamten Lebenszykluskosten aus. Wenn Beschaffungsteams minderwertige Teile einkaufen, um anfängliche Kosten zu senken, sehen sie sich oft mit höheren Ausfallraten während der Bestückungs- und Testphasen konfrontiert.
Bei TPS Elektronik integriert unser EMS-Ansatz das Component Engineering bereits in der frühen Designphase. Durch die Nutzung unseres globalen Supply-Chain-Netzwerks stellen wir sicher, dass jedes Teil auf Ihrer Stückliste strengen Industriestandards entspricht, verhindern, dass gefälschte Teile in Ihre Produktionslinie gelangen, und gewährleisten eine reibungslose Leiterplattenbestückung.
2. Passive electronic components PCB: Die Grundbausteine
Passive electronic components PCB erzeugen weder Strom noch verstärken sie Signale; stattdessen leiten sie Energie ab, speichern sie oder geben sie frei. Sie sind die am häufigsten vorkommenden circuit board parts auf jeder Baugruppe.
- Widerstände: Werden verwendet, um den Stromfluss zu steuern und Spannungen zu teilen. In industriellen Anwendungen werden Präzisions-Dünnschichtwiderstände wegen ihrer niedrigen Temperaturkoeffizienten bevorzugt.
- Kondensatoren: Unerlässlich zum Filtern von Rauschen, Glätten von Stromversorgungen und Speichern von Ladung. Keramikkondensatoren (MLCCs) sind allgegenwärtig bei SMD circuit board components, während Elektrolytkondensatoren für die Massenenergiespeicherung zuständig sind.
- Induktivitäten und Transformatoren: Entscheidend für die Leistungselektronik und HF-Schaltungen. Sie speichern Energie in Magnetfeldern und sind wichtig für das Herausfiltern hochfrequenter EMI.
Die richtige Platzierung dieser passiven Elemente ist entscheidend für die Signalintegrität, ein Prozess, den wir während unserer SMD- und THT-Bestückungsvorgänge perfektionieren.
3. Active components circuit board: Die Gehirne und Verstärker

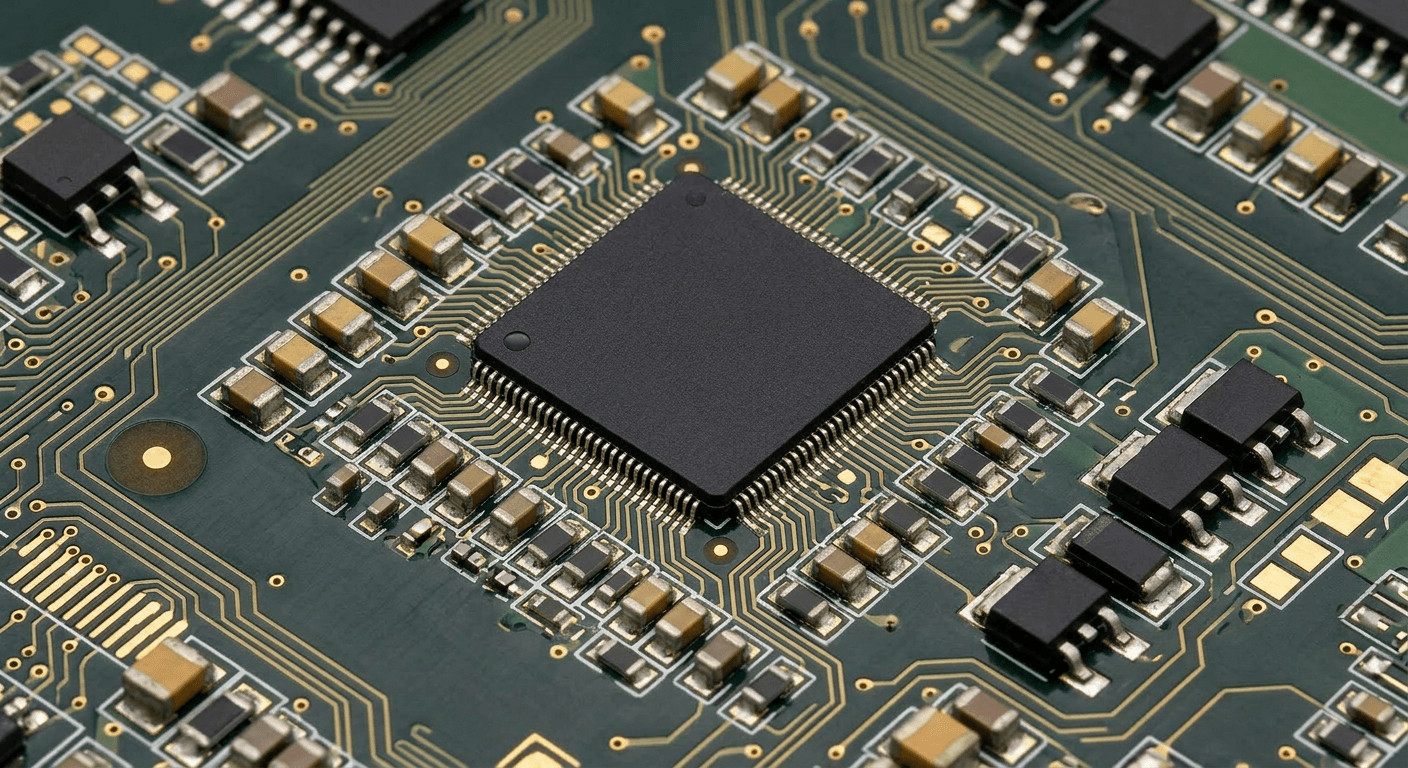

Im Gegensatz zu passiven Bauteilen ist ein active components circuit board auf eine externe Stromquelle angewiesen, um Signale zu verändern, Leistung zu verstärken oder Daten zu verarbeiten. Dies sind die Haupttreiber der modernen Elektronik.
- Integrierte Schaltkreise (ICs): Mikrocontroller, FPGAs und Speicherchips fungieren als das Gehirn des Systems. Ihre Auswahl bestimmt die Rechenleistung und die Softwarearchitektur des Geräts.
- Transistoren (MOSFETs, IGBTs): Werden zum Schalten und Verstärken verwendet. In Netzteilen und Motorantrieben ist die Auswahl des richtigen Transistors entscheidend für die thermische Effizienz.
- Dioden: Lassen Strom nur in eine Richtung fließen, unerlässlich für die Stromgleichrichtung und den Überspannungsschutz.
Die Handhabung aktiver Komponenten erfordert strenge ESD-Protokolle (Elektrostatische Entladung) und präzise thermische Profile während des Reflow-Lötprozesses – Standards, die in den kompletten EMS-Einrichtungen von TPS Elektronik strikt eingehalten werden.
4. Electromechanical components PCB: Die Brücke zwischen Physis und Elektrik
Electromechanical components PCB sind die Stellen, an denen das elektronische System mit der physischen Welt interagiert. Diese Komponenten sind oft am anfälligsten für mechanischen Verschleiß und Umwelteinflüsse.
- Relais: Elektrisch betriebene Schalter, die verwendet werden, um Hochleistungsschaltkreise mit Niederleistungssignalen zu steuern.
- Steckverbinder und Klemmen: Wichtig für die Verbindung der Leiterplatte mit externen Sensoren, Stromquellen und anderen Platinen. Industrielle Umgebungen erfordern robuste, vergoldete Steckverbinder, um Oxidation zu verhindern.
- Schalter: Taktile, DIP- und Drehschalter, die Benutzereingaben ermöglichen.
Da diese Teile oft sperrig sind, erfordern sie häufig die Through-Hole Technology (THT) Bestückung. TPS Elektronik nutzt fortschrittliche Wellenlöt- und Selektivlöttechniken, um robuste mechanische Verbindungen für diese kritischen Teile zu gewährleisten.
5. SMD vs SMT components: Navigation durch Gehäusegrößen
Ein häufiger Verwirrungspunkt in jedem PCB components identification guide ist der Unterschied zwischen SMD und SMT. SMT (Surface Mount Technology) ist der Herstellungsprozess, während sich SMD (Surface Mount Device) auf die tatsächlichen electronic components for PCB bezieht.

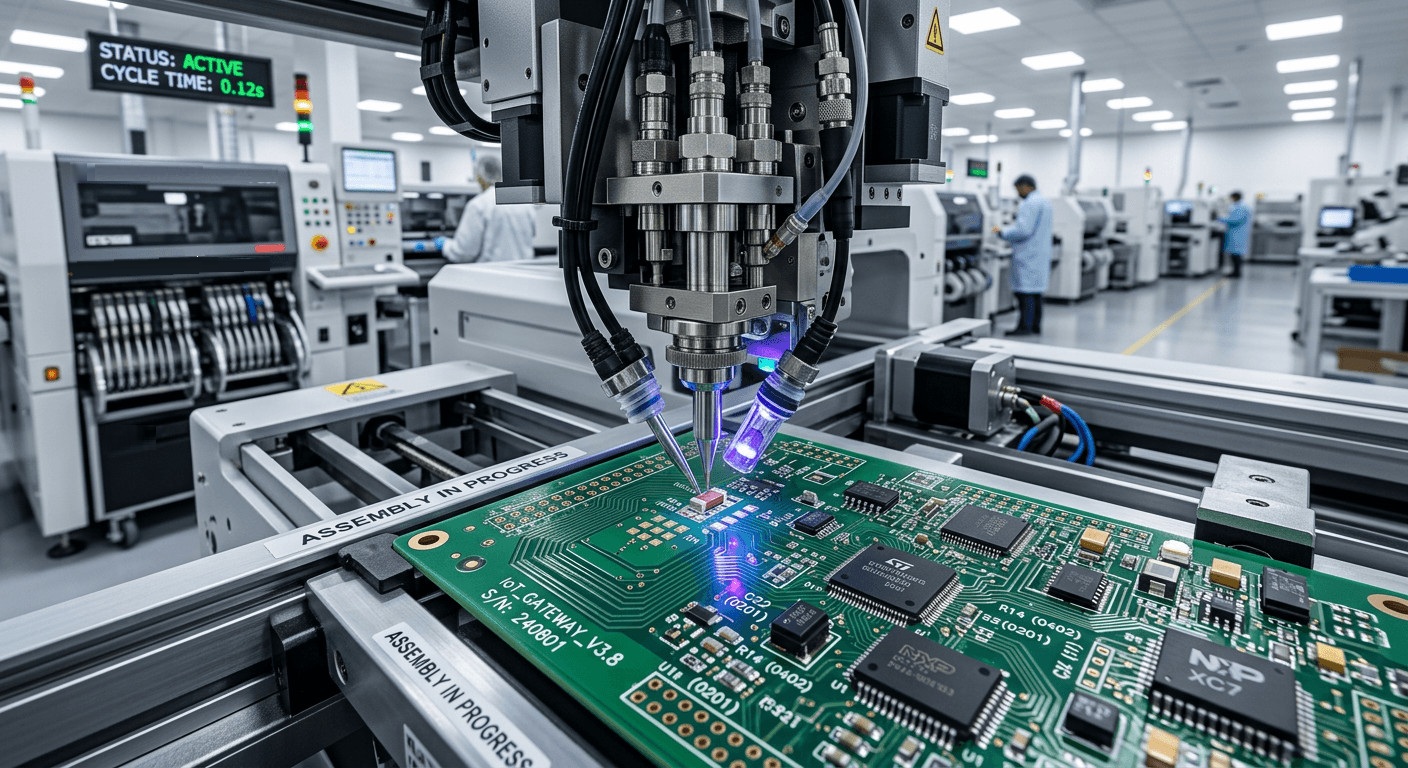

Das Verständnis der SMD component package sizes ist entscheidend für das PCB-Layout. Größen wie 0402, 0603 und 0805 bestimmen den physischen Fußabdruck von Widerständen und Kondensatoren. Da die Geräte immer kleiner werden, drängt die Industrie in Richtung 0201- und sogar 01005-Gehäuse. Die Bestückung dieser mikroskopisch kleinen SMD circuit board components erfordert modernste optische Inspektion (AOI) und hochkalibrierte Pick-and-Place-Maschinen – Fähigkeiten, die die fortschrittlichen Leiterplattenbestückungsdienste von TPS Elektronik definieren.
6. Auswahlkriterien für elektronische Bauteile im industriellen Einsatz
Beim Umgang mit industrial Leiterplattenkomponenten oder der automotive PCB component selection reichen handelsübliche Standardteile nicht aus. Ingenieure müssen Folgendes bewerten:
- Temperaturbereich: Automobilkomponenten müssen oft -40°C bis +125°C standhalten (AEC-Q200 Standard).
- Vibration und Schock: Komponenten müssen mechanisch robust sein, was oft Underfill oder Conformal Coating erfordert.
- Langlebigkeit und Obsoleszenz: Industrieprodukte haben Lebenszyklen von 10+ Jahren. Die Auswahl von Teilen mit garantierter langfristiger Verfügbarkeit ist ein Kernbestandteil unserer BOM-Management-Strategie.
Für Projekte, die eine hohe Zuverlässigkeit erfordern, wie z. B. medizinische Geräte, stellt unser Rapid Prototyping und die Bestückung in Medizinqualität die Einhaltung strenger regulatorischer Standards wie ISO 13485 sicher.
