Für Systemintegratoren, Schaltschrankbauer und Elektroingenieure ist die Beschaffung zuverlässiger Wickelgüter oft ein Engpass. Standardinduktivitäten und -transformatoren erfüllen selten die strengen Platzvorgaben, thermischen Anforderungen oder spezifischen Induktivitätswerte, die für fortschrittliche Leistungselektronik oder medizinische Geräte erforderlich sind. Eine schlecht gewickelte Spule kann zu übermäßiger EMI, thermischem Durchgehen oder katastrophalen Ausfällen im Feld führen.
Die EMS-Wickelgut-Dienstleistungen von TPS Elektronik sind darauf ausgelegt, genau diese Probleme zu lösen. Durch das Angebot von kundenspezifischer Magnetspulenwicklung, präziser Kontrolle über die Drahtisolierung und Expertise bei komplexen Baugruppen wie dem medizinischen Transformator und der Helmholtz-Spule stellen wir sicher, dass Ihre magnetischen Komponenten exakt wie vorgesehen funktionieren.
Fordern Sie ein Angebot für kundenspezifische Wickelgüter an →
1. Die entscheidende Rolle der kundenspezifischen Magnetspulenwicklung
In der modernen Leistungselektronik ist die Magnetspule das Herzstück der Energieübertragung und Filterung. Ob es sich um eine Hochfrequenzdrossel für ein Schaltnetzteil oder eine präzise Sensorspule handelt, Standardkomponenten reichen oft nicht aus. Die kundenspezifische Magnetspulenwicklung ermöglicht es Ingenieuren, das genaue Kernmaterial, die Wicklungsgeometrie und den Drahttyp zu spezifizieren, um die Effizienz zu optimieren und parasitäre Kapazitäten zu minimieren.

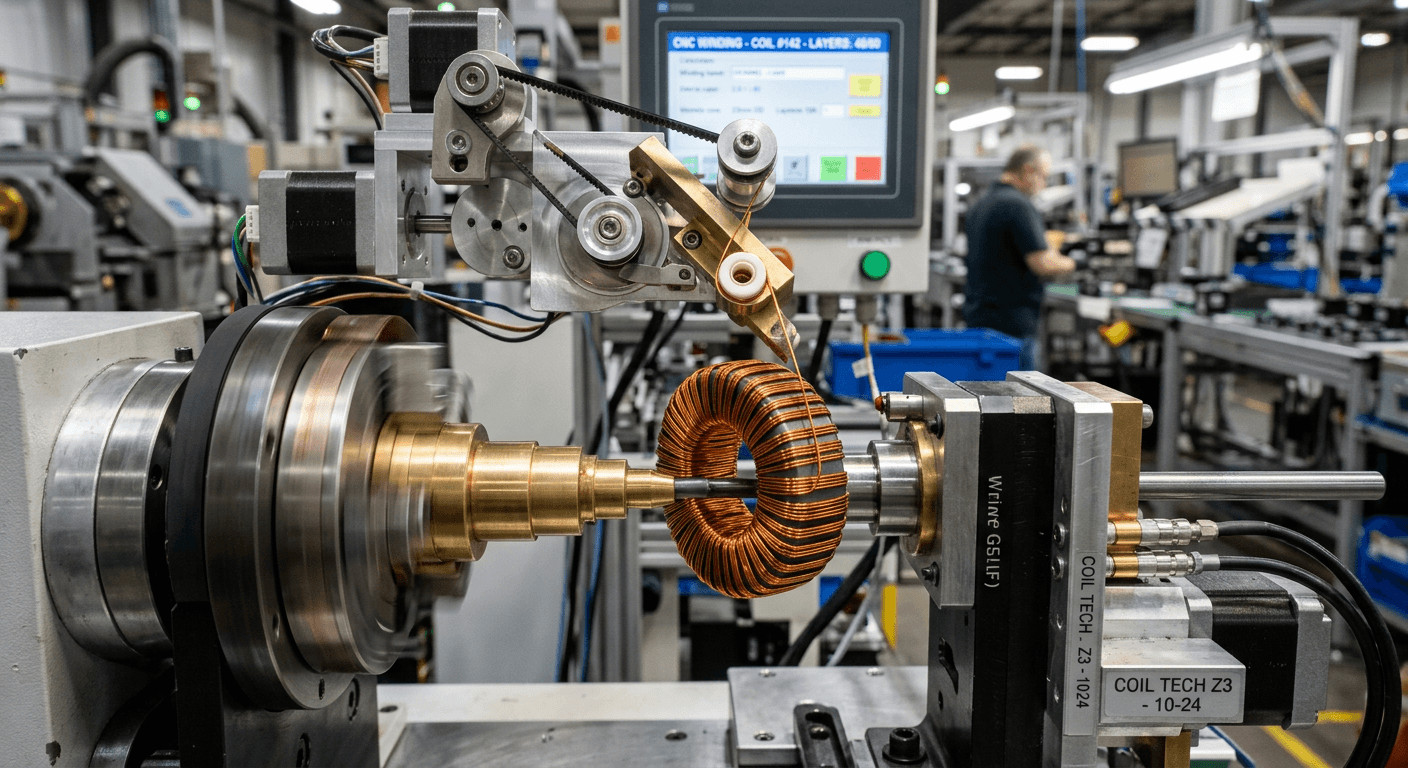

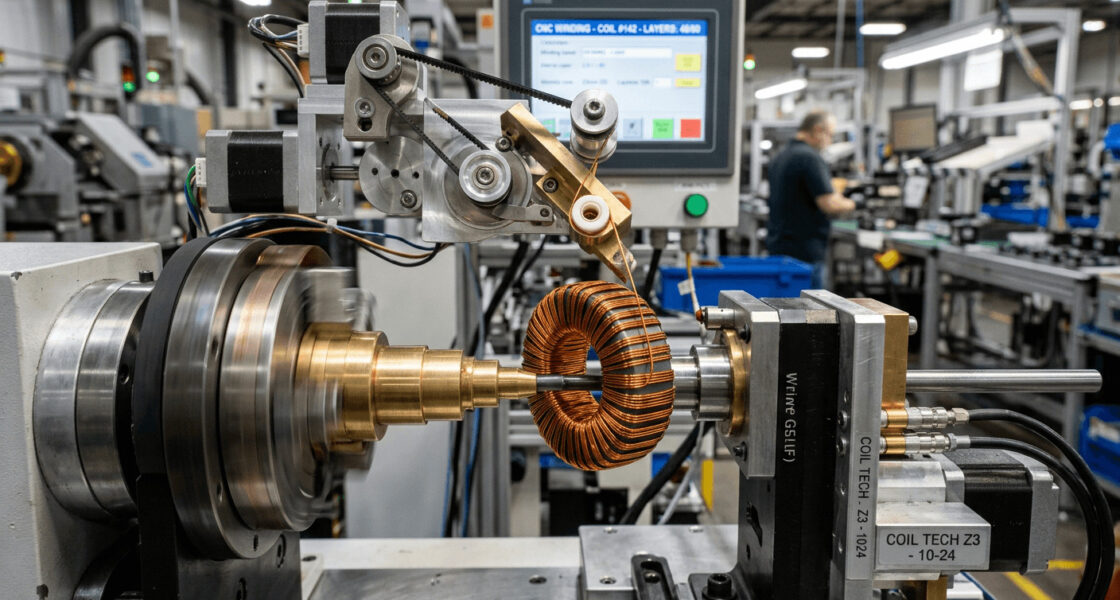

Bei TPS Elektronik sorgen unsere automatisierten Wickelmaschinen für eine perfekte Lagenanordnung, was für Hochspannungsanwendungen entscheidend ist, bei denen ungleichmäßiges Wickeln zu Koronaentladungen führen kann. Wir sind spezialisiert auf alles, von einfachen Drahtspulen-Baugruppen bis hin zu komplexen Ringkernspulen und dV/dt-Drosseln.
2. Auswahl von Magnet und Draht: AWG-Größen und Isolierung

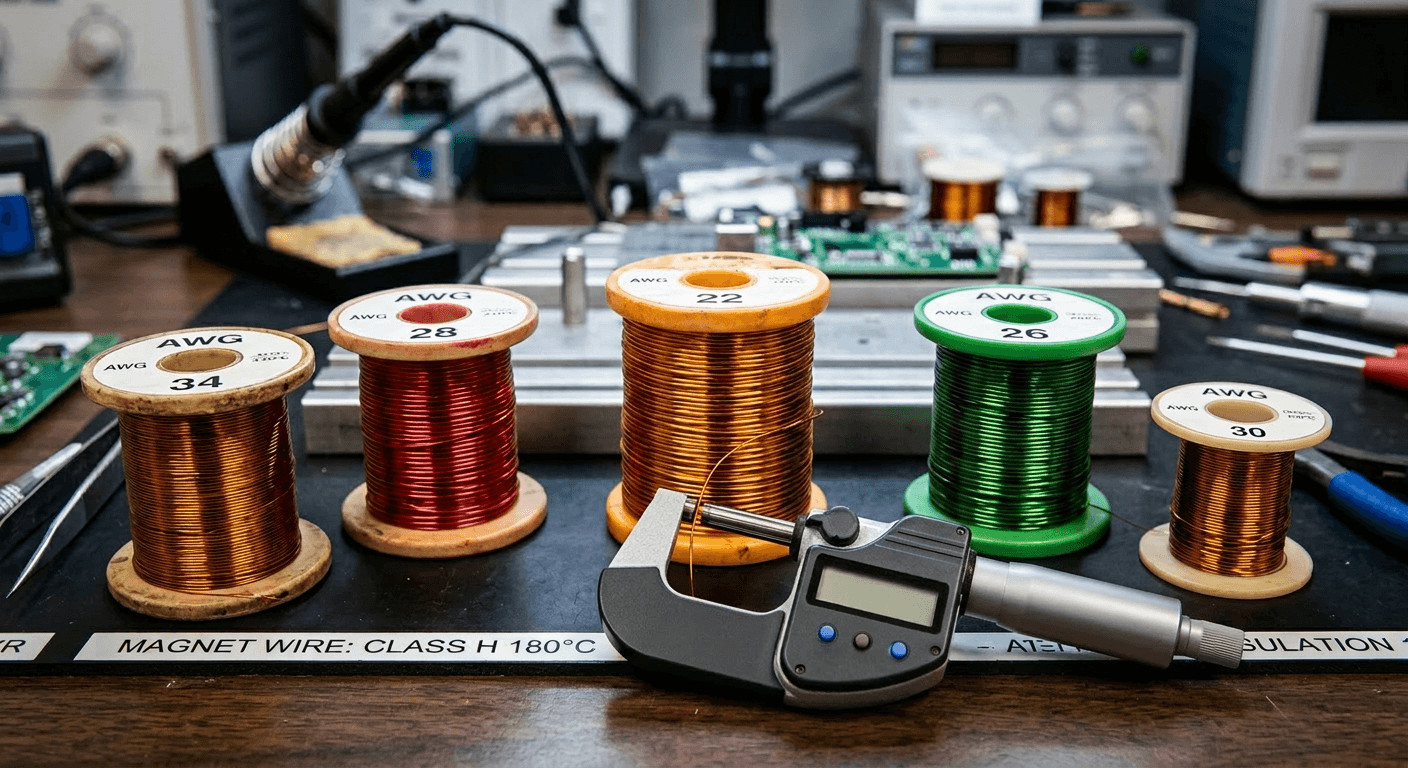

Die Leistung jedes gewickelten Bauteils hängt stark von der Auswahl von Magnet und Draht ab. Dies umfasst zwei Hauptfaktoren: die Leitergröße und die dielektrische Beschichtung.
2.1 AWG-Größen für optimale Stromdichte verstehen
Die Wahl des richtigen Drahtquerschnitts aus den Standard-AWG-Größen (American Wire Gauge) ist entscheidend für das Management der Stromdichte und der Wärmeableitung. Ein zu dünner Draht überhitzt, während ein zu dicker Draht nicht in das Fenster des Kerns passt. Bei Hochfrequenzanwendungen wird der Skin-Effekt zu einem großen Problem, was oft die Verwendung von HF-Litze (mehrere isolierte, miteinander verflochtene Litzen) anstelle eines einzelnen massiven Magnetdraht-Leiters erfordert.
2.2 Drahtisolierung und Bonddraht-Technologien
Die Drahtisolierung muss der Betriebsspannung und Temperatur der Anwendung standhalten. Standard-Polyurethanlack mag für Niederspannungsanwendungen ausreichen, aber Hochtemperaturumgebungen erfordern Polyimid- oder Polyamidimid-Beschichtungen (Klasse F oder Klasse H). Darüber hinaus verwenden wir speziellen Bonddraht (Backlackdraht), der über eine äußere Klebeschicht verfügt. Wenn diese Schicht erhitzt oder mit einem Lösungsmittel behandelt wird, schmilzt sie und verschmilzt die Spule miteinander, wodurch in bestimmten kompakten Designs externe Spulenkörper oder Lackierungen überflüssig werden. Erfahren Sie mehr über Drahtisolierungsmaterialien und -anwendungen.
3. Wicklung medizinischer Transformatoren: Erfüllung strenger Sicherheitsstandards

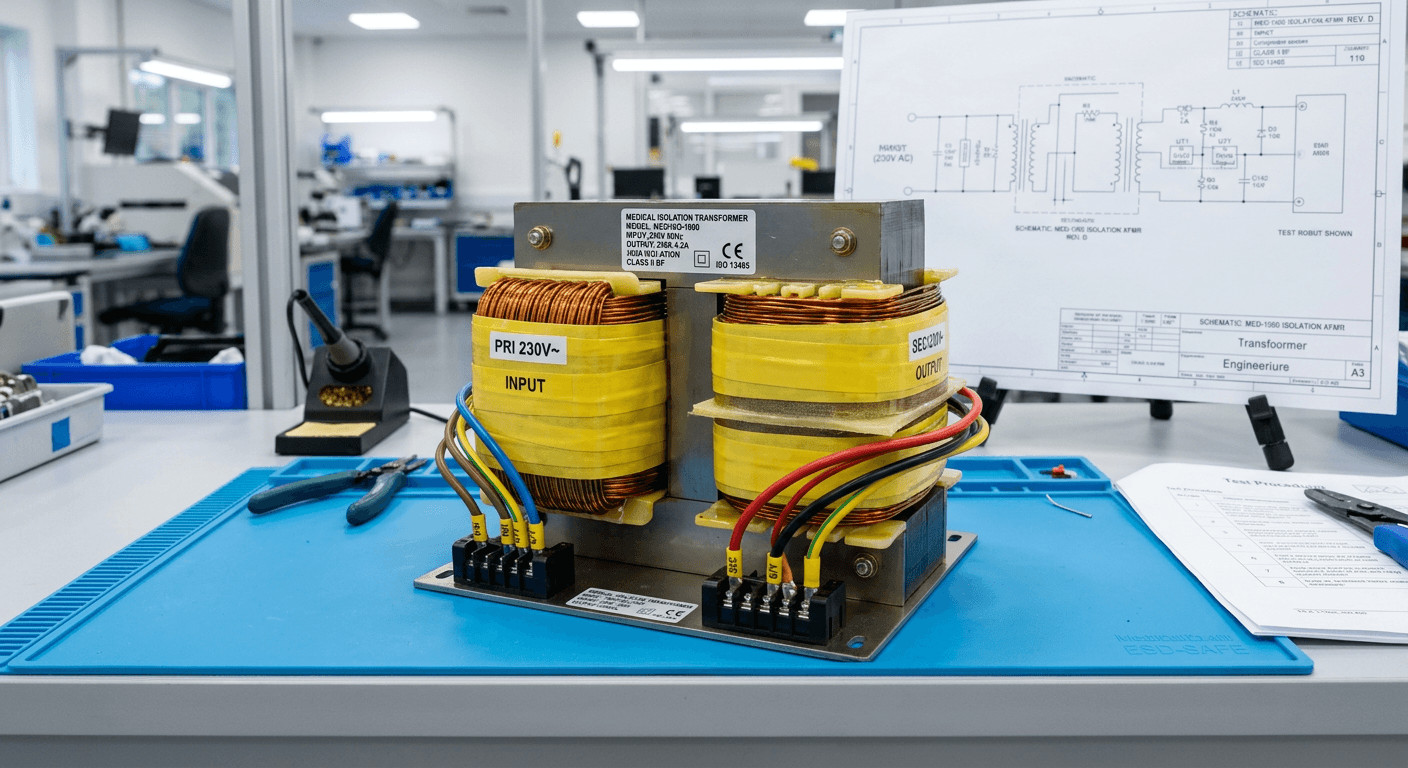

Das Design eines medizinischen Transformators erfordert die Einhaltung strenger Sicherheitsstandards wie der IEC 60601-1. Diese Transformatoren müssen eine verstärkte Isolierung und extrem niedrige Ableitströme aufweisen, um Patienten und Bediener zu schützen. Dies erfordert oft spezielle Wickeltechniken, wie die Verwendung von dreifach isoliertem Draht (TIW) oder die Einbeziehung umfangreicher Kriech- und Luftstrecken mittels Isolierband.
TPS Elektronik verfügt über fundiertes Fachwissen in der Wicklung medizinischer Hochfrequenztransformatoren. Wir stellen sicher, dass jede von uns produzierte medizinische Komponente strengen Spannungsfestigkeitsprüfungen (Hi-Pot) unterzogen wird, um Konformität und Sicherheit zu gewährleisten.
4. Präzisionsanwendungen: Herstellung von Helmholtz-Spulen

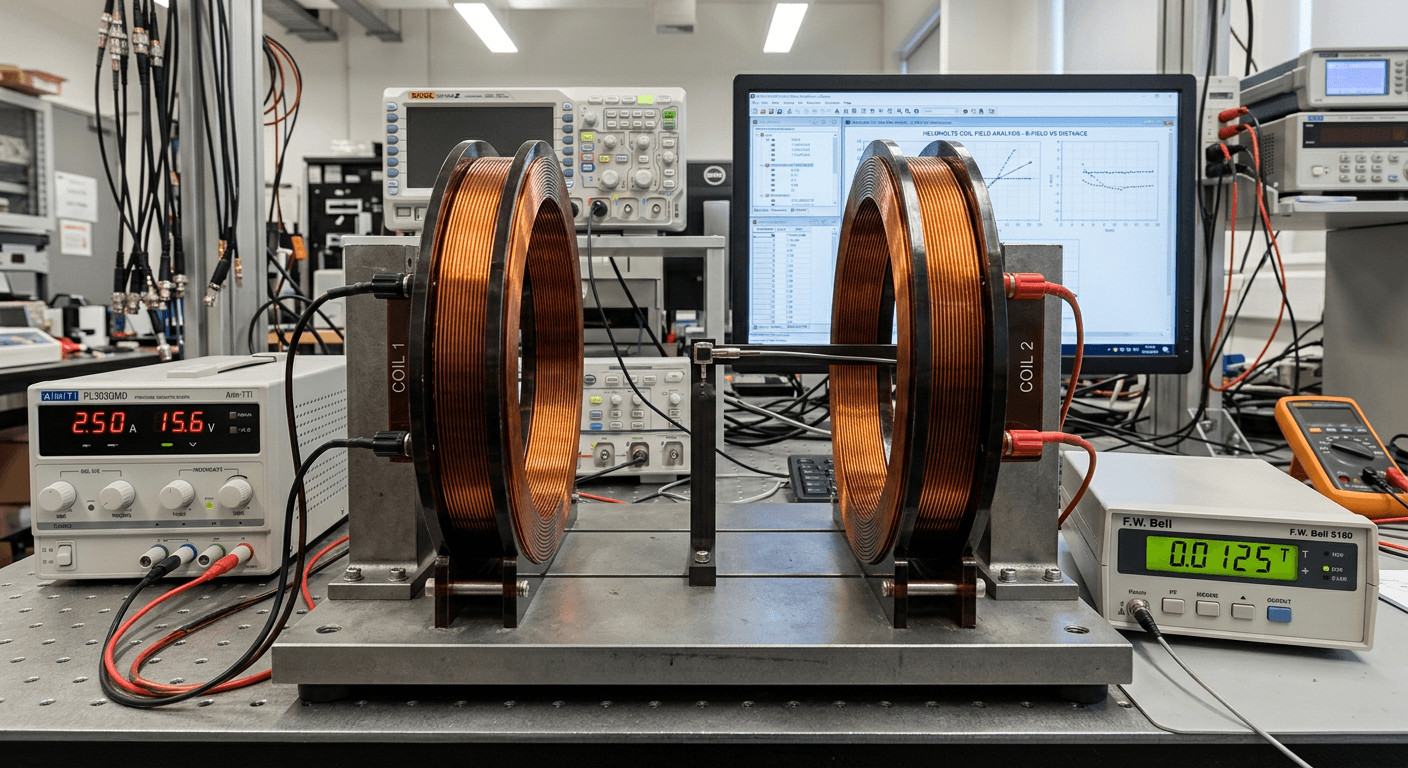

Eine Helmholtz-Spule ist eine spezielle Anordnung von zwei identischen kreisförmigen Magnetspulen, die symmetrisch entlang einer gemeinsamen Achse platziert sind. Wenn durch beide Helmholtz-Spulen der gleiche Strom in die gleiche Richtung fließt, entsteht in dem Raum zwischen ihnen ein sehr homogenes Magnetfeld. Diese sind entscheidend für wissenschaftliche Instrumente, Sensorkalibrierung und Prüfungen der elektromagnetischen Störfestigkeit.
Die Herstellung einer Helmholtz-Spule erfordert extreme Präzision. Die Windungszahl, die Drahtspannung und die physikalische Ausrichtung müssen perfekt aufeinander abgestimmt sein. TPS Elektronik bietet die erforderliche technische Präzision, um diese speziellen Spulen nach exakten Spezifikationen herzustellen. Lesen Sie unseren Ratgeber zu Helmholtz-Spulen und homogenen Magnetfeldern für weitere technische Details.
5. Der TPS Elektronik Vorteil bei EMS-Wickelgütern
Durch die Integration der kundenspezifischen Magnetspulenwicklung in unser breiteres EMS-Angebot bietet TPS Elektronik eine Lösung aus einer Hand für Ihre komplexesten elektronischen Baugruppen. Wir wickeln nicht nur Draht; wir entwickeln magnetische Lösungen, die die Leistung Ihres gesamten Systems optimieren und Qualität vom rohen Kupfer bis zum fertig getesteten Produkt gewährleisten.
Besprechen Sie Ihre spezifischen Wickelanforderungen mit unseren Ingenieuren →
6. Häufig gestellte Fragen (FAQ)
Was ist der Vorteil einer kundenspezifischen Magnetspulenwicklung gegenüber Standardkomponenten?
Die kundenspezifische Magnetspulenwicklung ermöglicht es Ihnen, die genaue Induktivität, den Gleichstromwiderstand (DCR), den physischen Fußabdruck und die thermischen Eigenschaften für Ihre spezifische Anwendung zu optimieren, anstatt Kompromisse mit einem Standardteil einzugehen, das nur „fast“ passt.
Wie wähle ich die richtigen AWG-Größen für meine Magnetdrahtwicklung aus?
Die Auswahl der AWG-Größen hängt von der erforderlichen Nennstromstärke und dem akzeptablen Temperaturanstieg ab. Dickerer Draht kann mehr Strom verarbeiten, nimmt aber mehr Platz ein. Bei hohen Frequenzen muss der Skin-Effekt berücksichtigt werden, was oft mehrere dünnere Litzen (HF-Litze) anstelle eines dicken Drahtes erfordert.
Was unterscheidet einen medizinischen Transformator von einem Standardtransformator?
Ein medizinischer Transformator muss die strengen Sicherheitsstandards der IEC 60601-1 erfüllen, was eine verstärkte Drahtisolierung, größere Kriech- und Luftstrecken sowie extrem niedrige Ableitströme erfordert, um die Patientensicherheit zu gewährleisten.
Wofür werden Helmholtz-Spulen verwendet?
Helmholtz-Spulen werden verwendet, um ein sehr homogenes Magnetfeld zu erzeugen. Sie sind unerlässlich in Anwendungen wie der Kalibrierung von Magnetsensoren, wissenschaftlichen Experimenten und bestimmten Arten von elektromagnetischen Tests.
