Für Systemintegratoren, Elektroingenieure und Einkaufsteams, die Wearable-Elektronik entwickeln, wird die Lücke zwischen einem funktionierenden Design und einem fertigungsreifen Produkt oft durch Prototyping geschlossen. Wearable-Geräte – Smartwatches, Fitness-Tracker, medizinische Sensoren und Hearables – erfordern flexible und starr-flexible PCB-Architekturen, die Biegen, Verdrehen und kontinuierliches Tragen überstehen. Die Validierung dieser Designs erfordert Prototyping-Services, die nicht nur die PCB-Bestückung verstehen, sondern auch die einzigartigen mechanischen und Umgebungsbelastungen von Wearable-Anwendungen.
Die Electronics Prototyping Services von TPS Elektronik kombinieren die Fertigung flexibler und starr-flexibler PCBs, präzise SMT-Bestückung und umfassende Validierungstests, um Engineering-Teams vom Konzept zum produktionstauglichen Wearable-Design zu führen. Von DFM-Review und Materialauswahl über Prototypenbau und Funktionstests unterstützt TPS den gesamten NPI-Prozess – damit Ihr Design bereits bewiesen ist, wenn Sie sich für Produktionswerkzeuge entscheiden.
1. Warum Wearable-Elektronik flexibles und starr-flexibles Prototyping erfordert
Wearable-Elektronik sind nicht einfach kleinere Versionen herkömmlicher PCBs. Sie sind mechanische Systeme, die den menschlichen Körper in Bewegung überstehen müssen. Eine Smartwatch biegt sich bei jeder Handgelenkbewegung leicht. Ein Fitness-Tracker verbiegt sich während des Trainings. Ein medizinisches Pflaster passt sich der Haut an, während es Vitalzeichen überwacht. Diese Anwendungen erfordern PCB-Architekturen, die elektrische Leistung mit mechanischer Flexibilität und Langzeitzuverlässigkeit verbinden.
Flexible PCBs verwenden Polyimid oder andere flexible Substrate, um Schaltungen zu erstellen, die sich biegen und falten lassen. Sie sind ideal für platzbeschränkte Designs, bei denen eine starre Platine nicht passt oder bei denen dynamisches Biegen erforderlich ist. Starr-Flex-PCBs kombinieren starre Abschnitte für Komponenten und Steckverbinder mit flexiblen Abschnitten für Verbindungen, sodass eine einzige Baugruppe mehrere Ebenen innerhalb eines Wearable-Gehäuses überspannen kann.
Für Engineering-Teams ist die Validierung dieser Designs durch Prototyping unerlässlich, weil:
- Mechanische Belastung schwer zu simulieren ist: Biegen, Verdrehen und Flexen erzeugen Spannungen, die ohne physische Tests schwer genau zu modellieren sind.
- Montageprozesse sich unterscheiden: Flexible und starr-flexible Platinen erfordern andere Handhabung, Versteifungen und Reflow-Profile als Standard-FR-4.
- Zuverlässigkeitsanforderungen streng sind: Wearables werden täglich getragen und müssen Schweiß, Temperaturschwankungen und wiederholte Bewegung überstehen.
- Formfaktor entscheidend ist: Jeder Millimeter zählt, und der Prototyp muss in das Gehäuse und an den menschlichen Körper passen.
Die Prototyping-Services von TPS Elektronik sind genau für diese Herausforderungen konzipiert. Durch die Kombination von PCB-Fertigung, Bestückung und Test unter einem Dach hilft TPS Teams, schnell zu iterieren und Designprobleme zu erkennen, bevor sie zu Produktionsproblemen werden. Einen breiteren Überblick über die TPS-Fähigkeiten finden Sie im Electronic Manufacturing Services Complete Guide.
2. Der Ansatz der TPS Electronics Prototyping Services
TPS Elektronik betrachtet Prototyping als Validierungsprozess, nicht nur als Fertigungsschritt. Das Ziel ist es, Engineering-Teams funktionale Prototypen zur Verfügung zu stellen, die getestet, gemessen und verfeinert werden können – damit das endgültige Design robust und produktionstauglich ist.
Design for Manufacturing (DFM) Review: Vor der Fertigung prüfen TPS-Ingenieure das Design auf Herstellbarkeit. Bei flexiblen und starr-flexiblen Platinen umfasst dies die Prüfung von Biegeradien, Versteifungsplatzierung, Coverlay-Öffnungen und Leiterbahnführung über Flex-Bereiche. DFM-Feedback in dieser Phase verhindert kostspielige Neukonstruktionen später.
Materialauswahl: Flexible PCBs können Polyimid, Polyester oder andere Substrate verwenden. Klebstofffreie Laminate werden für dynamisches Biegen bevorzugt. Starr-Flex-Platinen kombinieren starre FR-4-Abschnitte mit flexiblen Polyimid-Schichten. TPS hilft Teams bei der Materialauswahl basierend auf Biegeanforderungen, Temperaturbereich und Kosten. Weitere Informationen zu Materialien finden Sie im Electronic Components & PCB Guide.
Prototypenfertigung und -montage: TPS fertigt flexible und starr-flexible Prototypen mit kontrollierter Impedanz, feinen Leiterbahnen und geeigneten Oberflächen. Die Montage erfolgt auf SMT-Linien, die dünne, flexible Substrate mit Trägern und Vorrichtungen handhaben können, die Schäden während des Reflow-Lötens verhindern. Für komplexe Mischtechnologie-Baugruppen bietet TPS auch SMD- und THT-Bestückung.
Test und Validierung: Jeder Prototypenbau umfasst elektrische Tests, Sichtprüfung und Funktionsverifikation. Für Wearables kann TPS auch mechanische Biegetests, Umgebungsexposition und Zuverlässigkeits-Screening unterstützen.
Durch die Bereitstellung einer einzigen Quelle für Fertigung, Bestückung und Test reduziert TPS den Koordinationsaufwand für Engineering-Teams und beschleunigt den Iterationszyklus. Erfahren Sie mehr über das vollständige Serviceangebot im PCB Assembly Services EMS Guide.
3. Flexibles PCB-Prototyping: Materialien, Stackups und Designregeln
Flexibles PCB-Prototyping erfordert sorgfältige Beachtung von Materialien, Stackups und Designregeln, die sich erheblich von starren Platinen unterscheiden. Die Prototyping-Services von TPS Elektronik adressieren diese Faktoren, um sicherzustellen, dass flexible Schaltungen in Wearable-Anwendungen zuverlässig funktionieren.
Basismaterialien: Polyimid (PI) ist das häufigste Substrat für flexible PCBs aufgrund seiner hohen Temperaturbeständigkeit, mechanischen Festigkeit und dielektrischen Eigenschaften. Klebstofffreie Laminate werden für dynamisches Biegen bevorzugt, da sie die Klebstoffschicht eliminieren, die bei wiederholtem Biegen reißen kann. Für weniger anspruchsvolle Anwendungen kann Polyester (PET) für kostenempfindliche Designs verwendet werden.
Kupferdicke: Dünneres Kupfer (z. B. 1/2 oz oder 1 oz) ist flexibler als schweres Kupfer. Für dynamisches Biegen wird gewalztes und geglühtes (RA) Kupfer gegenüber elektrolytisch abgeschiedenem (ED) Kupfer bevorzugt, da es eine bessere Duktilität und Ermüdungsbeständigkeit aufweist.
Coverlay und Versteifungen: Coverlay (Deckschicht) schützt die Kupferleiterbahnen und bietet Isolierung. Es muss an Biegebereichen ordnungsgemäß geöffnet werden, um Biegen ohne Rissbildung zu ermöglichen. Versteifungen (FR-4, Polyimid oder Edelstahl) werden an starren Abschnitten oder Steckverbinderbereichen hinzugefügt, um mechanische Unterstützung zu bieten.
Designregeln für Flex: Der Biegeradius sollte mindestens das 10-fache der Gesamtdicke für dynamisches Biegen und das 5-fache für statisches Biegen betragen. Leiterbahnen sollten nach Möglichkeit senkrecht zur Biegelinie verlaufen. Durchkontaktierungen sollten in Biegebereichen vermieden werden. TPS bietet detailliertes DFM-Feedback, um sicherzustellen, dass diese Regeln angewendet werden.
Für Wearable-Geräte ermöglichen flexible PCBs Designs, die sich an den Körper anpassen, in enge Gehäuse passen und wiederholte Bewegungen überstehen. TPS prototypisiert diese Designs mit der erforderlichen Präzision, um die Leistung vor der Produktion zu validieren. Für medizinische Wearable-Anwendungen siehe EMS PCB Assembly Rapid Prototyping for Medical.

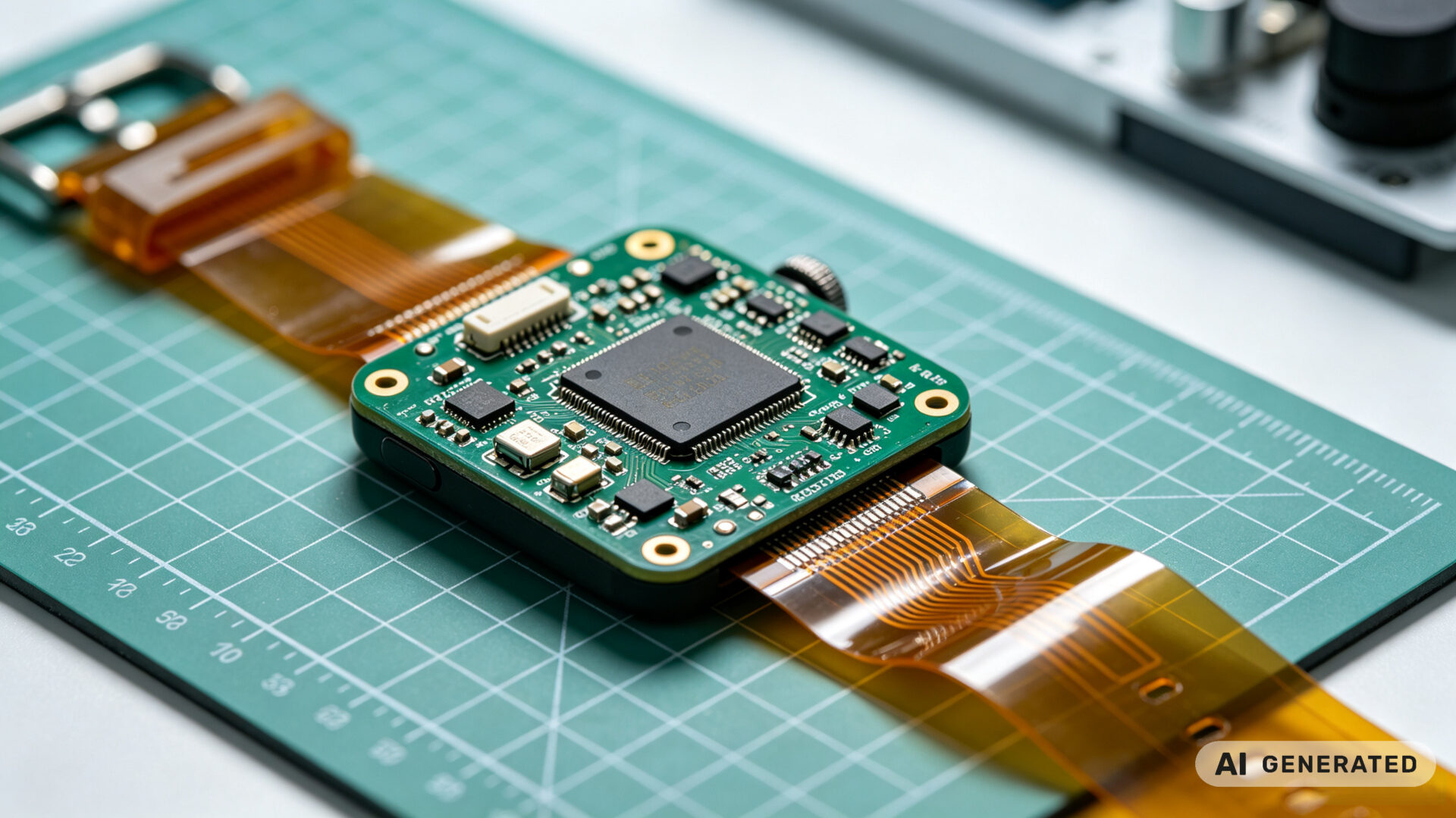

4. Starr-Flex-Prototypenmontage: Herausforderungen und Lösungen
Starr-Flex-PCBs kombinieren das Beste aus beiden Welten: starre Abschnitte für die Komponentenmontage und Steckverbinder sowie flexible Abschnitte für Verbindungen. Die Montage von Starr-Flex-Prototypen bringt jedoch einzigartige Herausforderungen mit sich, die TPS Elektronik bewältigen kann.
Handhabung und Vorrichtungen: Starr-Flex-Platinen sind in den Flex-Bereichen dünn und flexibel, was die Handhabung in Standard-SMT-Anlagen erschwert. TPS verwendet spezielle Träger und Vorrichtungen, die die Platine während Druck, Bestückung und Reflow unterstützen. Dies verhindert Verformungen, Fehlausrichtungen und Schäden an den Flex-Abschnitten.
Reflow-Profile: Die thermische Masse von Starr-Flex-Platinen variiert zwischen starren und flexiblen Bereichen, was sorgfältig entwickelte Reflow-Profile erfordert. TPS verwendet thermische Coupons und Profilierung, um sicherzustellen, dass alle Bereiche der Platine die richtigen Temperaturen erreichen, ohne die Flex-Abschnitte zu überhitzen.
Komponentenplatzierung: Feine Komponenten, einschließlich BGA- und QFN-Gehäuse, können mit hoher Genauigkeit auf starren Abschnitten platziert werden. Die SMT-Linien von TPS sind in der Lage, diese Komponenten zu verarbeiten, und die Erfahrung des Unternehmens mit PCB-Bestückung gewährleistet zuverlässige Lötstellen.
Versteifungsbefestigung: Versteifungen werden oft an Starr-Flex-Platinen angebracht, um mechanische Unterstützung an Steckverbindern oder Komponentenbereichen zu bieten. TPS bringt Versteifungen mit präziser Ausrichtung und geeigneten Klebstoffen an, um Zuverlässigkeit zu gewährleisten.
Durch die Bewältigung dieser Herausforderungen liefert TPS Starr-Flex-Prototypen, die funktional, testbar und repräsentativ für die endgültige Produktionsbaugruppe sind. Dies ermöglicht es Engineering-Teams, das Design unter realistischen Bedingungen zu validieren.

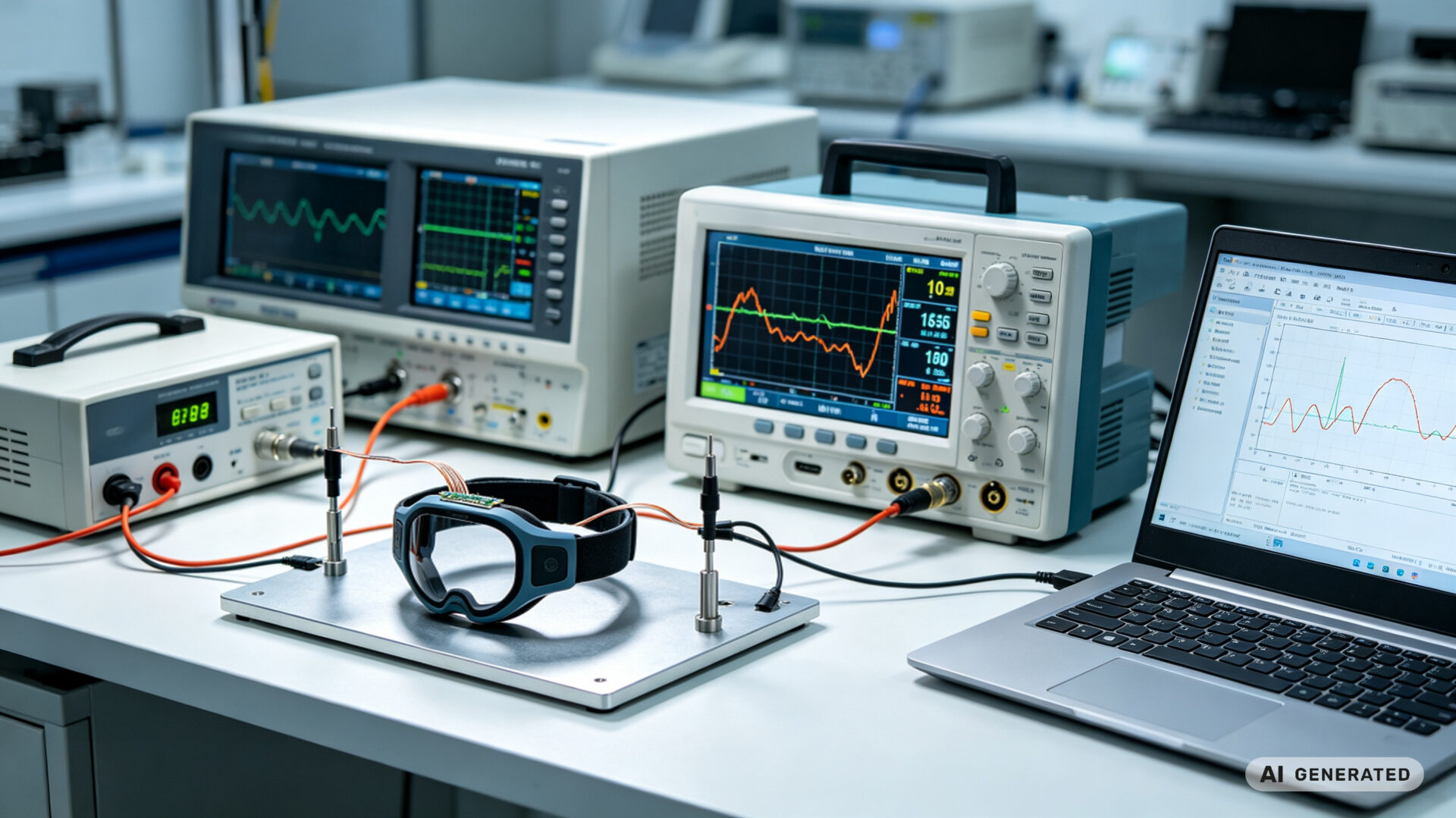

5. Validierung und Test: Sicherstellung der Wearable-Zuverlässigkeit
Prototyping ist ohne Validierung nicht abgeschlossen. Für Wearable-Elektronik muss die Validierung über grundlegende Kontinuitäts- und Funktionstests hinausgehen. Das Gerät muss den mechanischen und Umgebungsbelastungen des täglichen Tragens standhalten. Die Prototyping-Services von TPS Elektronik umfassen eine Reihe von Validierungstests zur Sicherstellung der Zuverlässigkeit.
Elektrischer Test: Jeder Prototyp wird einer 100%igen Kontinuitäts- und Isolationstestung unterzogen. Für Hochgeschwindigkeitssignale können Impedanz und Einfügungsdämpfung verifiziert werden. Funktionstests können mit kundenspezifischen Vorrichtungen oder vom Kunden bereitgestellten Testgeräten durchgeführt werden.
Mechanische Biegeprüfung: Flexible und starr-flexible Prototypen können dynamischen Biegetests unterzogen werden, um Handgelenkbewegungen, Falten oder Verdrehen zu simulieren. TPS kann Biegetests mit spezifizierten Radien und Zyklenzahlen durchführen und auf elektrische Unterbrechungen oder Impedanzänderungen überwachen.
Umgebungstests: Wearables müssen Schweiß, Feuchtigkeit und Temperaturschwankungen überstehen. TPS kann Umgebungsexpositionstests unterstützen, einschließlich Temperaturwechsel und Feuchtigkeitslagerung, um Material- und Montagezuverlässigkeit zu validieren.
Zuverlässigkeits-Screening: Für kritische Anwendungen kann TPS zusätzliches Screening wie Thermoschock, Vibration und ionische Sauberkeitsprüfung durchführen. Diese Tests helfen, potenzielle Ausfallmodi vor der Produktion zu identifizieren.
Durch die Validierung von Prototypen unter realistischen Bedingungen hilft TPS Engineering-Teams, Feldausfälle und Garantiekosten zu vermeiden. Die Daten aus diesen Tests unterstützen auch regulatorische Einreichungen und Kundenqualifikationen. Erfahren Sie mehr über die Testfähigkeiten von TPS im Electronic Manufacturing Services Complete Guide.
6. Vom Prototyp zur Produktion: NPI-Unterstützung
Sobald ein Wearable-Design durch Prototyping validiert wurde, ist der nächste Schritt die Neueinführung (NPI). TPS Elektronik unterstützt den Übergang vom Prototyp zur Produktion mit einem strukturierten NPI-Prozess, der sicherstellt, dass die Designabsicht erhalten bleibt und die Fertigung wiederholbar ist.
Designübertragung: TPS arbeitet mit dem Kunden zusammen, um das validierte Design in Produktionsdokumentation zu übertragen. Dazu gehören Gerber-Dateien, Montagezeichnungen, Stücklisten und Testspezifikationen. Alle während des Prototypings identifizierten Änderungen werden integriert.
Prozessqualifikation: Der Produktionsprozess wird mit Pilotbauten qualifiziert. Für flexible und starr-flexible Platinen umfasst dies die Verifizierung von Fertigungstoleranzen, Montageparametern und Testabdeckung. Erstmusterprüfberichte (FAI) dokumentieren die Ergebnisse.
Lieferketten-Setup: TPS verwaltet die Komponentenbeschaffung, einschließlich Langzeitartikeln und Spezialmaterialien. Das Lieferkettenteam des Unternehmens stellt sicher, dass Produktionsmaterialien denselben Spezifikationen entsprechen wie die im Prototyping verwendeten.
Produktionshochlauf: TPS skaliert die Produktion vom Pilot zur Serie und behält dabei dasselbe Qualitätsmanagementsystem (ISO 9001, ISO 13485 für Medizin, IATF 16949 für Automobil) bei. Für medizinische Wearables folgt TPS den ISO 13485-Anforderungen, wie in EMS PCB Assembly Rapid Prototyping for Medical beschrieben.
Durch die Bereitstellung eines nahtlosen Weges vom Prototyp zur Produktion reduziert TPS Risiken und Time-to-Market für Wearable-Elektronik. Engineering-Teams können sich auf Innovation konzentrieren, im Wissen, dass die Fertigung in fähigen Händen ist.
