Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams in Prüf- und Messumgebungen ist das Netzteil nicht nur eine Gleichspannungsquelle – es ist eine kritische Komponente, die die Messgenauigkeit, die Testwiederholbarkeit und die Gerätezuverlässigkeit direkt beeinflusst. Ein Netzteil mit übermäßiger Restwelligkeit, schlechter Lastregelung oder unzureichendem Einschwingverhalten kann Fehler einführen, die jede Messung auf dem Prüfstand beeinträchtigen.

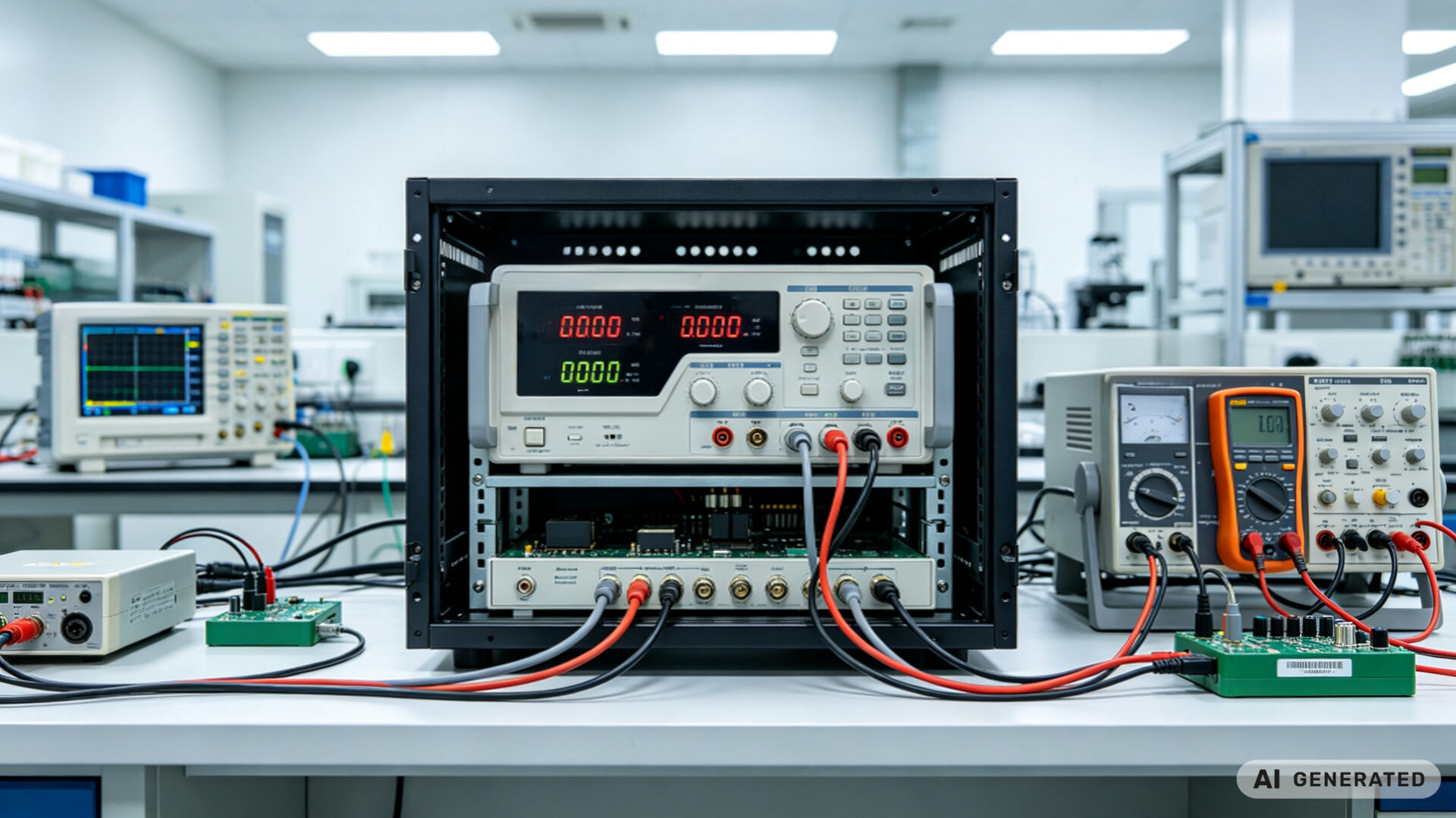

Die industrial power supply systems von TPS Elektronik sind speziell für Prüfstände und Messgeräte entwickelt: Präzisionsregelung, extrem niedrige Restwelligkeit und Rauschen, schnelles Einschwingverhalten und umfassende Fernsteuerungsfähigkeiten. Von einzelnen Labornetzteilen bis zu integrierten ATE-Stromversorgungssystemen liefert TPS stabile, zuverlässige Energie, damit sich Ingenieure auf die Messung konzentrieren können – nicht auf Netzteilartefakte.
1. Die Prüfstand-Herausforderung: Warum die Netzteilqualität die Messgenauigkeit bestimmt
Prüfstände und Messsysteme sind die Grundlage der Elektronikvalidierung. Ob bei der Charakterisierung eines neuen Halbleiterbauteils, der Kalibrierung eines Sensors oder der Durchführung von Produktionsabnahmetests – die Genauigkeit und Wiederholbarkeit der Messungen hängen von der Stabilität der Stromversorgung des Prüflings (DUT) ab.
Ein Netzteil, das Restwelligkeit, Rauschen oder Spannungsdrift einführt, verunreinigt die Messung direkt. Betrachten Sie diese häufigen Szenarien:
- Analoge Messungen: Ein Netzteil mit 100mV Restwelligkeit auf einer 3,3V-Schiene führt zu einem Fehler von 3 % – genug, um die wahre Geräteleistung zu maskieren und Fehlausfälle zu verursachen
- Low-Power-Geräte: Die Messung des Ruhestroms eines Mikrocontrollers im Mikroampere-Bereich erfordert ein Netzteil mit einem Rauschgrundpegel unterhalb der Messschwelle
- Dynamische Lasten: Ein Gerät, das zwischen Betriebsmodi wechselt, zieht transiente Ströme; ein Netzteil mit langsamer Einschwingreaktion verursacht Spannungseinbrüche, die das Gerät zurücksetzen oder Messungen verfälschen können
- Sensorcharakterisierung: Präzisionssensoren – Dehnungsmessstreifen, RTDs, Druckaufnehmer – erfordern eine stabile Erregerspannung; Netzteilrauschen überträgt sich direkt auf das Messrauschen
Für Systemintegratoren und Elektroingenieure besteht die Herausforderung darin, ein industrielles Teststromversorgungssystem auszuwählen, das die spezifischen Anforderungen jedes Prüfstands erfüllt. Das Netzteil muss nicht nur die erforderliche Spannung und den erforderlichen Strom liefern, sondern auch die Präzision, Stabilität und Programmierbarkeit, die für zuverlässige, wiederholbare Messungen erforderlich sind.
Die industrial power supply systems von TPS Elektronik sind auf diese anspruchsvollen Anforderungen ausgelegt und liefern die Präzision und Stabilität, die Prüf- und Messanwendungen erfordern.
Mehr über TPS kundenspezifische Stromversorgungen erfahren →

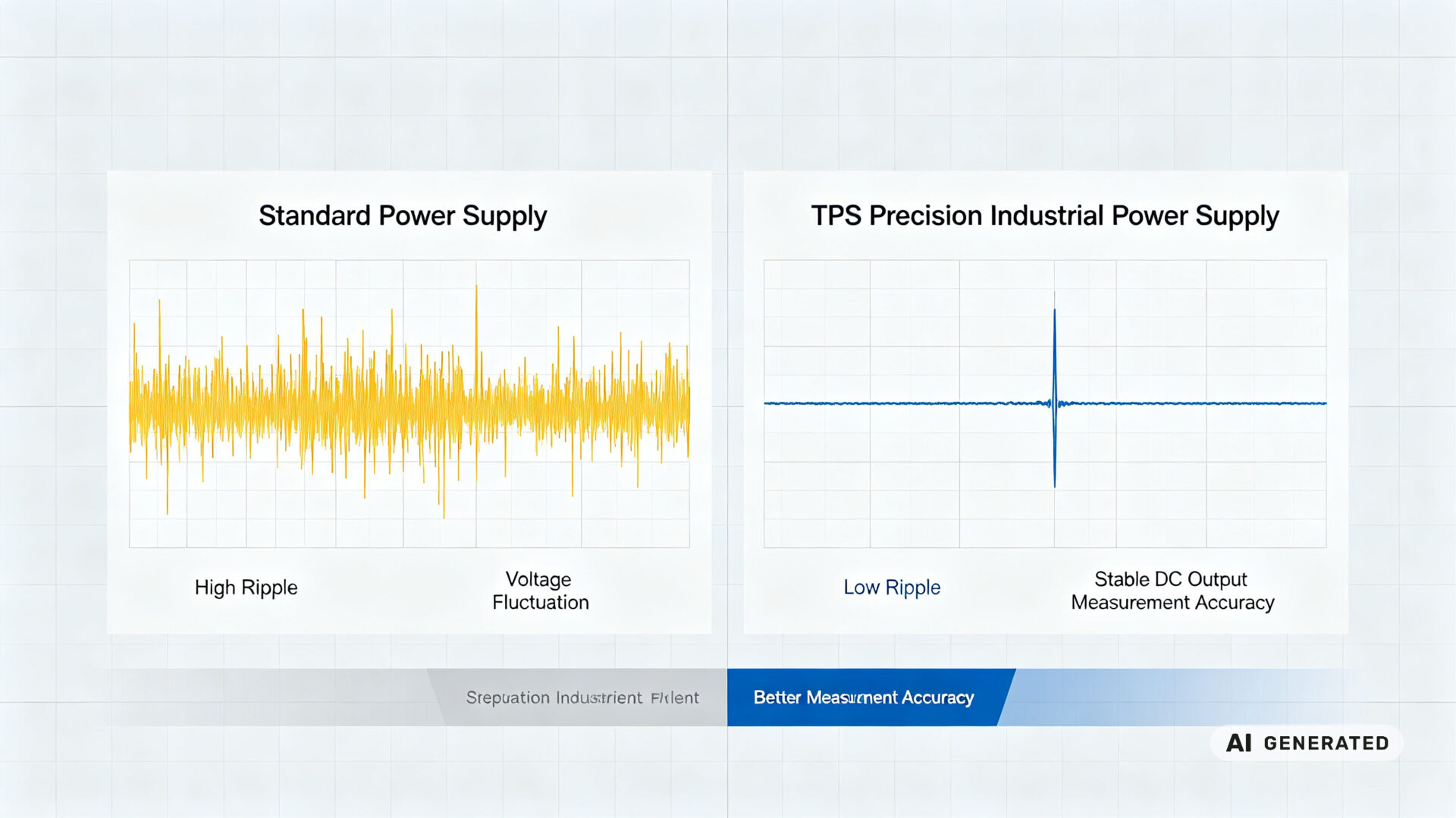

2. Präzisionsregelung und niedrige Restwelligkeit: Das Fundament stabiler Prüfstromversorgung
Die Qualität eines Netzteils für Prüfstandsanwendungen wird durch drei Schlüsselparameter definiert: Regelung, Restwelligkeit und Einschwingverhalten. Diese Parameter bestimmen, wie gut das Netzteil eine stabile Ausgangsspannung unter variierenden Bedingungen aufrechterhält.
Regelung: Die Lastregelung misst, wie stark sich die Ausgangsspannung ändert, wenn sich der Laststrom von Nullast auf Volllast ändert. Die Leitungsregelung misst, wie stark sich die Ausgangsspannung ändert, wenn die Eingangswechselspannung variiert. Für Präzisionstestanwendungen sollten beide Parameter deutlich unter 0,1 % liegen.
Restwelligkeit und Rauschen: Die Restwelligkeit ist die verbleibende Wechselstromkomponente, die der Gleichspannung überlagert ist. Sie entsteht aus der Schaltfrequenz des Netzteils und ihren Oberschwingungen. Für empfindliche Messungen ist eine niedrige Restwelligkeit unerlässlich – typischerweise gemessen in Millivolt effektiv oder Spitze-Spitze. TPS-Netzteile erreichen eine Restwelligkeit von nur 10mV eff und 80mV Spitze-Spitze und gewährleisten so saubere Gleichspannung für selbst die empfindlichsten Messungen.
Einschwingverhalten: Wenn sich eine Last plötzlich ändert – beispielsweise wenn ein digitales Gerät vom Schlaf- in den Aktivmodus wechselt – muss das Netzteil schnell reagieren, um die Spannungsstabilität aufrechtzuerhalten. TPS-Netzteile erreichen Lastregelzeiten von weniger als 1ms und stellen sicher, dass die Spannung auch bei schnellen Laständerungen stabil bleibt.
Für Messgeräte-Stromversorgungen übersetzen sich diese Spezifikationen direkt in Messsicherheit. Ein Netzteil mit hervorragender Regelung, niedriger Restwelligkeit und schnellem Einschwingverhalten stellt sicher, dass gemessene Variationen auf den Prüfling und nicht auf die Stromquelle zurückzuführen sind. Weitere Informationen zum Präzisionsnetzteil-Design finden Sie im Buck-Boost-Konverter-Design- und PCB-Layout-Leitfaden.

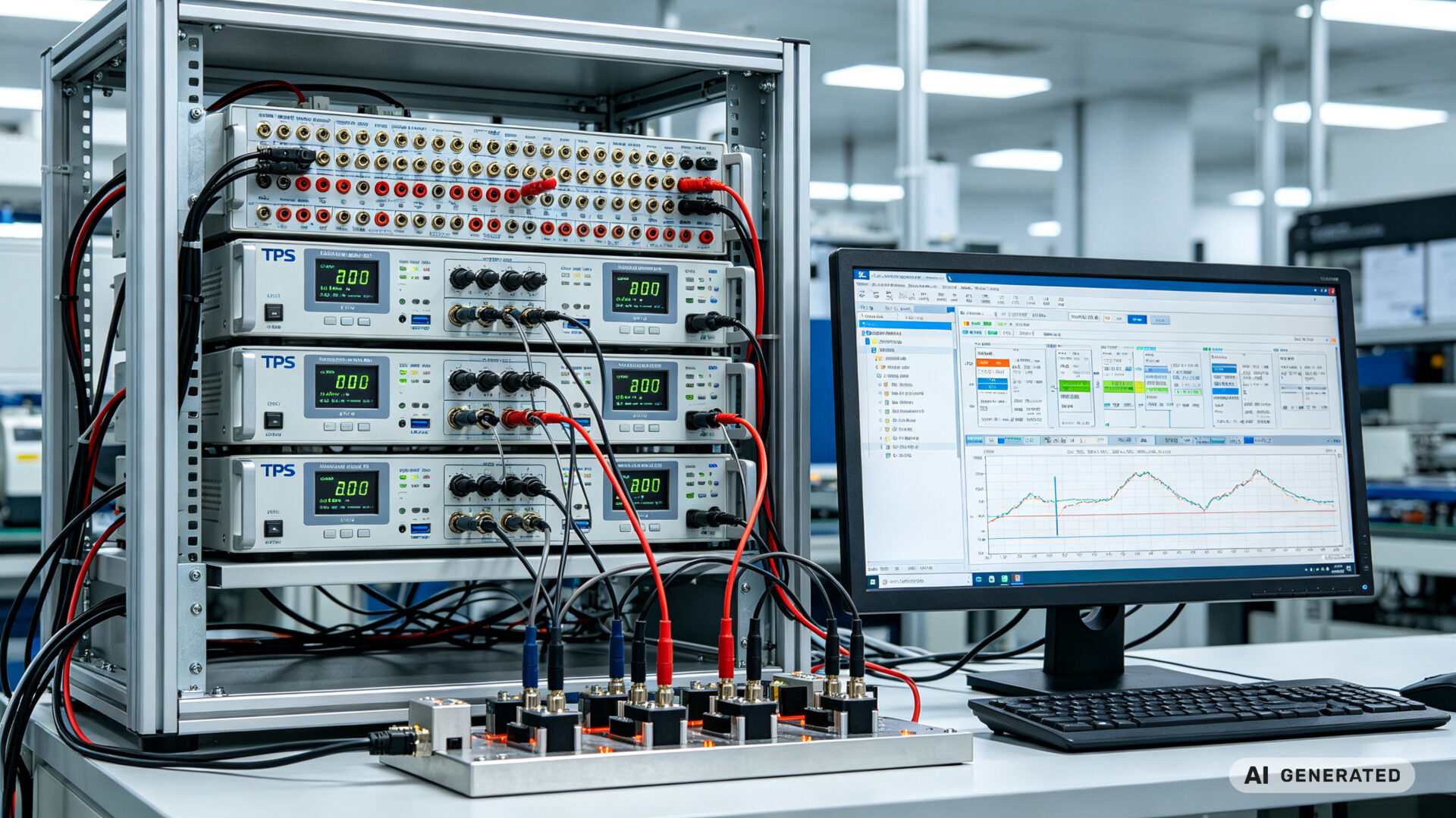

3. Stromversorgung für automatisierte Testsysteme (ATE)
Automatisierte Testsysteme (ATE) sind das Rückgrat der Hochvolumen-Produktionsprüfung. Diese Systeme erfordern Netzteile, die programmatisch gesteuert werden können, mehrere Ausgangsspannungen liefern und sich nahtlos in Testautomatisierungssoftware integrieren lassen.
Die wichtigsten Anforderungen für ATE-Stromversorgungssysteme sind:
- Programmierbarkeit: Spannungs- und Stromsollwerte müssen über SCPI-Befehle, LabVIEW oder andere Testautomatisierungssoftware steuerbar sein
- Mehrere Ausgänge: ATE-Systeme erfordern oft mehrere unabhängige Spannungsschienen – beispielsweise 3,3V für digitale Logik, 5V für Analog und 12V für Kommunikationsschnittstellen
- Schnelle Einschwingzeit: Beim Umschalten zwischen Testbedingungen muss das Netzteil schnell einschwingen, um die Testzeit zu minimieren
- Remote-Sensing: Für eine genaue Spannung am Prüfling muss das Netzteil Spannungsabfälle in Testkabeln und Vorrichtungen kompensieren
- Umfassender Schutz: ATE-Systeme testen wertvolle Geräte; das Netzteil muss vor Über-, Überstrom- und Übertemperaturbedingungen schützen
Die industriellen Teststromversorgungslösungen von TPS Elektronik sind für die ATE-Integration konzipiert. Die programmierbaren DC-Netzteile der EA-PSI-Serie bieten mehrere Schnittstellen (USB, Ethernet, Analog), SCPI-Befehlsunterstützung und LabVIEW-Treiber für die nahtlose Integration in automatisierte Testsysteme. Die Auto-Ranging-Ausgangsstufe bietet Flexibilität zum Testen verschiedener Geräte mit einem einzigen Netzteil.
Für Systemintegratoren, die ATE-Systeme entwickeln, bietet TPS umfassende Unterstützung, einschließlich Netzteilauswahl, Integrationsberatung und kundenspezifischem Stromversorgungssystem-Design. Weitere Informationen finden Sie unter Entwicklungsdienstleistungen für Hardware, Firmware und Protokoll.
4. Remote-Sensing und Lastkompensation
In Prüfstandsanwendungen befindet sich das Netzteil oft in einiger Entfernung vom Prüfling. Die Kabel, die das Netzteil mit dem Prüfling verbinden, haben einen Widerstand, und der durch diese Kabel fließende Strom verursacht einen Spannungsabfall. Bei einer 1A-Last mit 0,1Ω Kabelwiderstand beträgt der Spannungsabfall 100mV – erheblich für eine 3,3V-Schiene.
Remote-Sensing löst dieses Problem durch die Verwendung eines separaten Aderpaares zur Messung der Spannung direkt am Prüfling. Das Netzteil passt seinen Ausgang an, um den Kabelabfall zu kompensieren, und stellt sicher, dass der Prüfling genau die programmierte Spannung erhält.
TPS-Netzteile enthalten standardmäßig Remote-Sensing-Anschlüsse. Für Prüfstandsanwendungen ist diese Fähigkeit unerlässlich für:
- Genaue Spannung am Prüfling: Sicherstellung, dass das Gerät die spezifizierte Spannung unabhängig von der Kabellänge erhält
- Wiederholbare Messungen: Eliminierung des Kabelabfalls als Quelle von Messschwankungen
- Lange Kabelwege: Ermöglichung der Unterbringung des Netzteils in einem Rack, während sich der Prüfling auf einem separaten Tisch befindet
Für Kalibriergeräte-Stromversorgungen ist Remote-Sensing besonders wichtig. Kalibrierstandards erfordern präzise, bekannte Spannungen; jeder durch Kabelabfall eingeführte Fehler beeinträchtigt die Kalibrierung.
Die Auto-Ranging-Ausgangsstufe der TPS-Netzteile unterstützt Konstantspannungs-, Konstantstrom-, Konstantleistungs- und Konstantwiderstandsmodi mit schnellem Übergang und bietet Flexibilität für verschiedene Testanwendungen. Die integrierten Überwachungsfunktionen reduzieren den Prüfgerätebedarf und eliminieren die Notwendigkeit externer Überwachungshardware.
5. TPS-Fähigkeiten für industrielle Stromversorgungssysteme
Die industrial power supply systems von TPS Elektronik für Prüfstände und Messgeräte kombinieren Präzisionstechnik, umfassende Funktionen und Integrationsunterstützung, um stabile, zuverlässige Energie für anspruchsvolle Testanwendungen zu liefern.
Netzteil-Sortiment:
- Programmierbare Tischnetzteile: 0–40V bis 0–200V, bis zu 640W, ideal für Prüfstandstests
- 1U–6U-Rack-Netzteile: Für ATE- und Systemintegration, mit Leistungspegeln von 1kW bis 60kW
- Bidirektionale Netzteile: Für Batterietests und regenerative Anwendungen
- Hochspannungsnetzteile: Bis zu 2000V für spezielle Testanwendungen
Hauptmerkmale für Prüf- und Messtechnik:
- Präzisionsregelung: <0,08 % Spannungs-Lastregelung, <0,02 % Leitungsregelung
- Niedrige Restwelligkeit: <10mV eff, <80mV Spitze-Spitze
- Schnelles Einschwingverhalten: <1ms Lastregelzeit
- Hohe Genauigkeit: <0,2 % Spannungs- und Stromgenauigkeit
- Auto-Ranging-Ausgang: Volle Leistung über weiten Spannungs-/Strombereich
- Mehrere Schnittstellen: USB, Ethernet, Analog, SCPI, LabVIEW
- Remote-Sensing: Für genaue Spannung am Prüfling
- Umfassender Schutz: OVP, OCP, OPP, OTP
Anwendungen:
- Charakterisierung von Halbleiterbauteilen
- Test und Validierung von Leiterplattenbaugruppen
- Kalibrierung und Charakterisierung von Sensoren
- Batterietests und -simulation
- Tests von Automobil-Steuergeräten (ECU)
- Tests und Validierung von Medizinprodukten
- Produktionsabnahmetests
TPS unterstützt Projekte von einzelnen Labornetzteilen bis zu kompletten ATE-Stromversorgungssystemen mit dokumentierter Qualität und umfassender Unterstützung. Für kundenspezifische Netzteil-Anforderungen siehe die Fallstudie zur kundenspezifischen Stromversorgung und Batterietestsystemen.
6. Kundenspezifische Stromversorgungslösungen für spezielle Testanwendungen
Während TPS ein umfassendes Sortiment an Standard-Netzteilen bietet, erfordern einige Testanwendungen kundenspezifische Lösungen. Die Entwicklungsdienstleistungen von TPS Elektronik bieten End-to-End-Design kundenspezifischer Stromversorgungssysteme, vom Konzept bis zur Produktion.
Kundenspezifische Stromversorgungssystem-Fähigkeiten:
- Kundenspezifische Spannungs- und Stromwerte: Zugeschnitten auf spezifische Testanforderungen
- Mehrere Ausgangskonfigurationen: Unabhängige, isolierte oder Serien-/Parallelausgänge
- Spezialisierte Schnittstellen: Kundenspezifische Kommunikationsprotokolle oder Steuerschnittstellen
- Umgebungshärtung: Erweiterter Temperaturbereich, Schock- und Vibrationsbeständigkeit
- Integrierte Testsysteme: Netzteile integriert mit Mess- und Steuerungselektronik
Das Entwicklungsteam von TPS umfasst Expertise in Hardware-Design, Firmware-Entwicklung, PCB-Layout und Systemintegration. Die Erfahrung des Unternehmens mit Batterietestsystemen und kundenspezifischem Stromversorgungsdesign zeigt seine Fähigkeit, komplexe, anwendungsspezifische Stromversorgungslösungen zu liefern.
Für Prüfstände und Messgeräte können kundenspezifische Stromversorgungslösungen einzigartige Anforderungen adressieren wie:
- Mehrkanalige synchronisierte Ausgänge: Zum Testen von Multi-Rail-Geräten
- Ultra-rauscharme Ausgänge: Für empfindliche analoge Messungen
- Hochgeschwindigkeits-programmierbare Ausgänge: Für dynamische Testsequenzen
- Integrierte Messung: Spannungs- und Stromüberwachung im Netzteil integriert
TPS unterstützt kundenspezifische Projekte vom ersten Konzept über die Prototypenvalidierung bis zur Serienproduktion, mit dokumentierten Qualitätsprozessen nach ISO 9001 und IATF 16949. Für medizinische Testanwendungen arbeitet TPS auch nach ISO 13485. Weitere Informationen finden Sie im Leitfaden für Entwicklungsunternehmen für Medizinproduktesoftware.
