Für Systemintegratoren, Schaltschrankbauer und Elektroingenieure, die Industrieroboter-Steuerschränke konstruieren, ist das Netzteil kein nachträglicher Gedanke – es ist das Fundament, auf dem die Automatisierungszuverlässigkeit aufbaut. Ein einziger Stromausfall in einem Roboterschaltschrank kann eine gesamte Produktionslinie stilllegen und pro Stunde Tausende Euro an Ausfallkosten verursachen. In Umgebungen, in denen die Temperaturen von Minusgraden bis zur schwülen Hitze schwanken und die Vibrationen benachbarter Maschinen konstant sind, können handelsübliche Stromversorgungen die erforderliche Zuverlässigkeit einfach nicht bieten.
Das industrial DIN rail power supply-Portfolio von TPS Elektronik ist speziell für diese anspruchsvollen Bedingungen entwickelt: breite Betriebstemperaturbereiche von -25°C bis +70°C, Stoß- und Vibrationsfestigkeit nach IEC 60068-2-6 und robuste Schutzfunktionen, die Roboterzellen zuverlässig am Laufen halten – für KUKA, ABB, FANUC und viele mehr.
1. Die Herausforderung der Robotik-Stromversorgung: Warum Roboterschaltschränke spezielle Netzteile benötigen
Industrieroboter gehören zu den anspruchsvollsten Lasten in der Fabrikautomation. Eine typische Roboterzelle besteht aus dem Roboterarm selbst, einem Schaltschrank mit Robotersteuerung, Servoantrieben, SPS, I/O-Modulen, Sicherheitsrelais und Kommunikationsschnittstellen – alles versorgt von einem 24V-DC-DIN-Schienennetzteil. Der Schaltschrank ist das Gehirn der Roboterzelle, und sein Netzteil muss jeden angeschlossenen Verbraucher mit sauberer, stabiler Gleichspannung versorgen.
Was macht Roboterschaltschränke aus Sicht der Stromversorgung so besonders herausfordernd?
- Extreme Temperaturen: Roboterzellen arbeiten in Umgebungen von Kühlhäusern bei -25°C bis zu Gießereien über 60°C
- Dauerhafte Vibration: Der Roboterarm erzeugt bei Hochgeschwindigkeitsbewegungen Vibrationen, und benachbarte Maschinen übertragen Stoßbelastungen auf den Schaltschrank
- Spitzenlasten: Servoantriebe und Motoren ziehen beim Beschleunigen hohe Einschaltströme, die Netzteile mit erheblicher Spitzenleistung erfordern
- Unbeaufsichtigter Betrieb: Roboterzellen laufen 24/7 mit minimalem menschlichem Eingriff und erfordern hohe MTBF und robusten Schutz
- Platzbeschränkungen: Schaltschränke sind dicht mit Komponenten bestückt, sodass für voluminöse Netzteile wenig Platz bleibt
Handelsübliche Netzteile – für Büro- oder leicht industrielle Umgebungen ausgelegt – versagen in einer oder mehreren dieser Dimensionen. Sie reduzieren bei erhöhten Temperaturen die Leistung erheblich, ihre mechanischen Verbindungen lockern sich unter Vibration, und ihnen fehlt die Spitzenleistung, um Servoantriebe zuverlässig zu starten.
Die industrial DIN rail power supply-Lösungen von TPS Elektronik sind von Grund auf für diese rauen Bedingungen ausgelegt, mit Engineering-Unterstützung durch die Entwicklungsdienstleistungen von TPS für kundenspezifische Anforderungen.
Ihre Anforderungen an die Roboterschaltschrank-Stromversorgung besprechen →

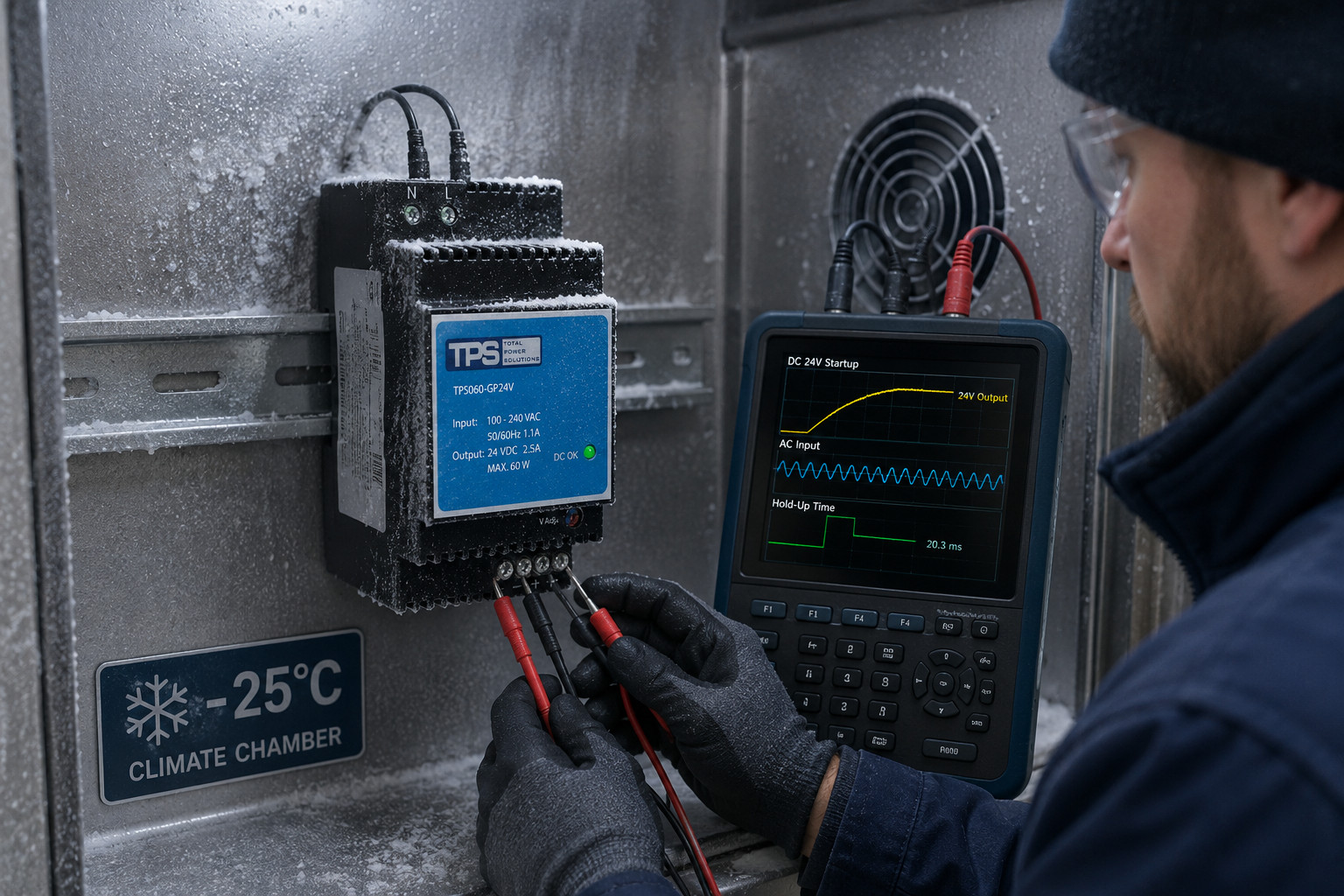

2. Breiter Temperaturbereich: Von eisigen Fabriken bis zu glühenden Gießereien
Industrieroboter-Installationen umfassen ein außergewöhnlich breites Spektrum an Umgebungstemperaturen. Kühllager mit automatisierten Palettierern arbeiten bei -25°C. Karosseriewerkstätten erreichen 50°C. Gießereien und Schmieden können im Schaltschrank über 60°C erreichen.
Die Temperaturspezifikation eines Netzteils ist nicht nur eine Frage des Überlebens – es geht um die Leistung unter Last. Viele Netzteile, die einen breiten Temperaturbereich vorgeben, reduzieren bei hohen Temperaturen die Leistung erheblich, d. h. sie können ihre volle Nennleistung nicht liefern, wenn der Schaltschrank am heißesten ist.
Die breiten Temperaturbereich-DIN-Netzteil-Lösungen von TPS sind ausgelegt mit:
- Betriebstemperaturbereichen: -25°C bis +70°C für Standardmodelle, mit erweiterten Optionen verfügbar
- Minimaler Leistungsreduzierung: Volle Lastleistung über den größten Teil des Betriebsbereichs erhalten
- Konvektionskühlung: Lüfterlose Designs eliminieren bewegliche Teile, die ausfallen können, reduzieren Staubeintrag und gewährleisten geräuschlosen Betrieb
- 105°C langlebige Elektrolytkondensatoren: Erweiterte Komponentenbewertungen für lange Lebensdauer in Hochtemperaturumgebungen
- Wärmemanagement: Optimierte PCB-Layouts und Komponentenplatzierung für gleichmäßige Wärmeverteilung
Für Industrieroboter-DIN-Schienen-Strom-Anwendungen stellt die breite Temperaturfähigkeit sicher, dass das Netzteil unabhängig von den Umgebungsbedingungen eine konstante Spannung an die Robotersteuerung liefert. Dies ist besonders wichtig für Roboter, die in unbeheizten Lagerhallen oder in der Nähe wärmeerzeugender Prozesse arbeiten.

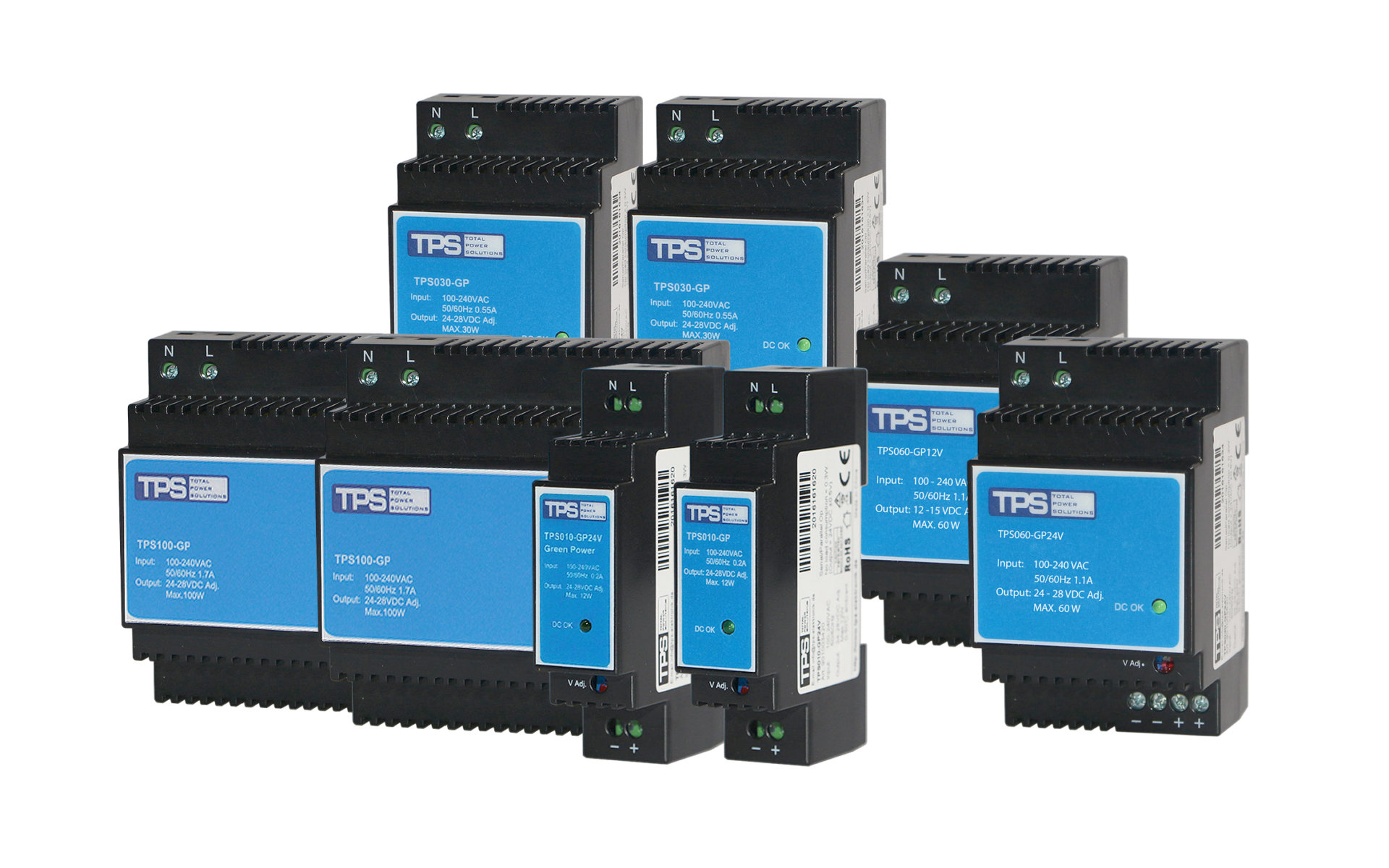

Das TPS-Portfolio umfasst die GP-Serie (10–100W), die Pro-Serie (30–130W) und die Peak-DR+-Serie (100–320W), alle mit Unterstützung für breite Temperaturen. Die kundenspezifischen Stromversorgungen von TPS ermöglichen auch maßgeschneiderte thermische Lösungen für einzigartige Anwendungsanforderungen.
3. Vibrationsfestigkeit: Den Erschütterungen benachbarter Maschinen standhalten
Roboterzellen sind Umgebungen ständiger mechanischer Energie. Der Roboterarm bewegt sich mit hoher Geschwindigkeit und erzeugt Vibrationen, die sich über den Boden in den Schaltschrank übertragen. Benachbarte Maschinen – Pressen, Förderbänder und andere Roboter – fügen weitere Vibrationen und Stoßbelastungen hinzu.
Vibrationen beeinträchtigen Netzteile auf verschiedene Weise:
- Lockerung von Verbindungen: Wiederholte Vibrationen können Klemmschrauben und Steckverbinder lockern
- Ermüdung von Komponenten: Lötstellen und Bauteilanschlüsse können unter zyklischer Belastung versagen
- Kontaktverschleiß: Mikrobewegungen zwischen Kontakten können zu intermittierenden Ausfällen führen
- Mechanische Resonanz: Befestigungshardware kann bei bestimmten Frequenzen in Resonanz geraten
Die vibrationsfesten Netzteil-Lösungen von TPS begegnen diesen Ausfallmechanismen durch:
- IEC-60068-2-6-Konformität: Geprüft und qualifiziert für Vibrationsfestigkeit gemäß der internationalen Norm
- Robuste DIN-Schienen-Klemmen: Metallklemmen und Wandhalterungen bieten eine sichere Befestigung, die sich nicht löst
- Verlötete Verbindungen: Kritische Verbindungen werden gelötet, nicht gesteckt, für Vibrationsfestigkeit
- Sicherung von Komponenten: Schwere Komponenten werden mit Klebstoff oder mechanischer Halterung gesichert
- Schockfestigkeit: Geprüft gegen Stöße von benachbarten Maschinen und Handhabung
Für Roboterschaltschrank-Strom-Anwendungen führt die Vibrationsfestigkeit direkt zu höherer Betriebszeit. Ein Netzteil, das trotz ständiger Vibration die Verbindung aufrechterhält und weiterhin saubere Gleichspannung liefert, verhindert die Störauslösungen und intermittierenden Fehler, die schlecht konstruierte Systeme plagen.
Das Industrieautomations-DIN-Schienen-Netzteil-Portfolio von TPS umfasst Modelle, die für den Einsatz in stark vibrationsbelasteten Umgebungen validiert wurden, einschließlich CNC-Bearbeitung und mobiler Automatisierung.
4. Spitzenlasten bewältigen: Motorstarts und Einschaltströme
Roboterschaltschränke sind keine Konstantlast-Verbraucher. Die Stromaufnahme variiert erheblich, während Roboter beschleunigen, verzögern und Position halten. Insbesondere Servoantriebe ziehen beim Motorstart erhebliche Einschaltströme – oft 150 % bis 200 % ihres Dauerstroms.
Ein Netzteil, das diese Spitzen nicht bewältigen kann, löst seinen Überstromschutz (OCP) aus und schaltet ab, sodass der Roboter einen Fehler meldet und die Produktionslinie stoppt. Deshalb ist die Spitzenleistungsfähigkeit für Roboterschaltschrank-Anwendungen ebenso wichtig wie die Dauerleistung.
TPS-DIN-Schienen-Netzteile begegnen diesem Problem mit:
- 170 % Leistungssteigerung für 10 Sekunden: Die Peak-DR+-Serie bietet bis zu 170 % der Nennleistung für dynamische Lasten wie Motorstarts und Aktuatorspitzen
- Unterstützung kapazitiver Lasten: Ausgelegt für hohe Einschaltströme kapazitiver Lasten ohne Störauslösung
- Schnelles Einschwingverhalten: Hält die Spannungsregelung bei schnellen Laständerungen aufrecht
- Kurzschlussschutz mit automatischer Wiederherstellung: Schützt das Netzteil ohne manuellen Reset
Für 24V-DIN-Schienen-Robotersteuerungen stellt die Spitzenleistungsfähigkeit sicher, dass Servoantriebe auch dann zuverlässig starten, wenn mehrere Achsen gleichzeitig beschleunigen. Die 170%-Steigerung bietet genügend Reserven, um den Worst-Case-Startvorgang zu bewältigen, ohne das Netzteil für die Dauerlast zu überdimensionieren.
5. Schutzfunktionen für den unbeaufsichtigten Betrieb
Roboterzellen arbeiten rund um die Uhr mit minimaler menschlicher Überwachung. Wenn ein Fehler auftritt, muss das Netzteil sich selbst und die nachgeschalteten Geräte schützen und sich dann automatisch erholen, wenn der Fehler behoben ist.
TPS-Industrie-DIN-Schienen-Netzteile verfügen über umfassende Schutzfunktionen:
- Überstromschutz (OCP): Schützt gegen Kurzschlüsse und Überlastungen mit Hiccup-Modus oder automatischer Wiederherstellung
- Überspannungsschutz (OVP): Verhindert Spannungsausschläge, die empfindliche Elektronik beschädigen könnten
- Übertemperaturschutz (OTP): Reduziert die Leistung oder schaltet ab, wenn die Innentemperatur sichere Grenzen überschreitet
- Überlastschutz (OLP): Behandelt anhaltende Überlastbedingungen sicher
- Unbegrenzter Kurzschlussschutz: Schützt gegen Kurzschlüsse ohne Schaden
Für Fabrikroboter-Stromversorgungen sind diese Schutzfunktionen für den unbeaufsichtigten Betrieb unerlässlich. Wenn ein Fehler auftritt – ein kurzgeschlossener Sensor, ein blockierter Motor oder ein Verdrahtungsfehler – schützt das Netzteil sich selbst und die nachgeschalteten Geräte und stellt dann automatisch die Stromversorgung wieder her, wenn der Fehler behoben ist. Dies minimiert Ausfallzeiten und eliminiert die Notwendigkeit manueller Eingriffe.
Die hohen MTBF-DIN-Schienen-Netzteile von TPS mit MTBF >350.000 Stunden bei 25°C bieten die langfristige Zuverlässigkeit, die der 24/7-Roboterbetrieb erfordert.
Für Anwendungen, die kundenspezifische Schutzprofile oder einzigartige Formfaktoren erfordern, können die Engineering- und Entwicklungsdienstleistungen von TPS maßgeschneiderte Stromversorgungslösungen entwickeln und fertigen.
6. TPS-Entwicklungskapazitäten für kundenspezifische Stromversorgungslösungen
Obwohl TPS ein umfassendes Standardportfolio an Industrie-DIN-Schienen-Netzteilen bietet, erfordern einige Roboterschaltschrank-Anwendungen kundenspezifische Lösungen – einzigartige Spannungspegel, spezielle Schutzprofile oder Formfaktoren, die auf bestimmte Schaltschrank-Layouts zugeschnitten sind.
Die Entwicklungsdienstleistungen von TPS Elektronik bieten End-to-End-Fähigkeiten für kundenspezifische Stromversorgungslösungen:
- Hardware-Design: Ein- und dreiphasige Stromversorgungen, DC/DC-Wandler, Gleichrichter und wechselrichterbasierte Systeme
- Software und Firmware: Eingebettete Firmware für MCU- und FPGA-basierte Systeme, einschließlich Steuerlogik und Schnittstellenprogrammierung
- PCB-Design: Schaltplanerfassung und PCB-Layout mit Altium Designer und Cadence Allegro
- Mechanisches Design: 3D-Modellierung und Simulation mit SolidWorks und AutoCAD
- EMV und Sicherheit: Kenntnis europäischer, US-amerikanischer und chinesischer EMV- und elektrischer Sicherheitsnormen, mit entwicklungsbegleitender Berücksichtigung von EMV- und Sicherheitsanforderungen
- Schnittstellenintegration: RS-232, RS-485, RS-422, SPI, I²C, CAN, Ethernet/TCP-IP, Modbus und CAN-basierte Protokolle
- Schlüsselfertige Fertigung: Vom Prototyp bis zur Serienproduktion, einschließlich Montage und Prüfung
Für DIN-Schienen-Stromversorgungen für KUKA, ABB, FANUC und andere Robotermarken kann TPS kundenspezifische Netzteile entwickeln, die sich nahtlos in die spezifischen Anforderungen der Robotersteuerungen integrieren. Ob es sich um eine nicht standardmäßige Ausgangsspannung, verbesserte thermische Leistung oder spezielle Kommunikationsschnittstellen handelt – das Entwicklungsteam von TPS kann liefern.
Die Fallstudien zu kundenspezifischen Stromversorgungen von TPS zeigen die Erfolgsbilanz des Unternehmens bei maßgeschneiderten Stromversorgungslösungen für anspruchsvolle Industrieanwendungen.
