Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Einkäufer ist die Wahl eines Hutschienennetzteils nie nur eine Frage der Wattzahl.
Es geht um thermisches Management, EMV-Verhalten, Sicherheitsdokumentation und ob das System die Abnahme ohne Nacharbeit besteht.
Die TPS‑DR Serie hocheffizienter Hutschienennetzteile wurde für industrielle Anwendungen entwickelt, bei denen Energieeinsparung, geringe Verlustwärme und globale Zulassungen entscheidend sind.
Warum Effizienz bei Hutschienennetzteilen wichtig ist
In industriellen Schaltschränken wirkt sich jedes verlorene Watt direkt auf die Gehäusetemperatur, die Lebensdauer der Komponenten und die Energiekosten aus. Ein hocheffizientes Hutschienennetzteil reduziert die Verlustleistung, ermöglicht kleinere Gehäuse, geringeren Kühlbedarf und höhere Systemzuverlässigkeit.

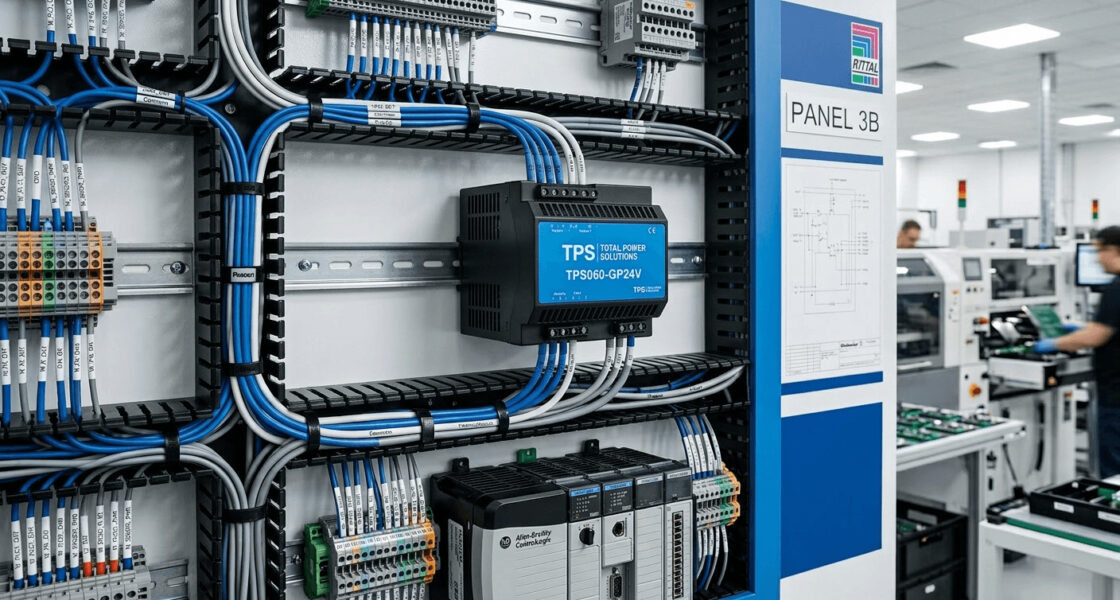

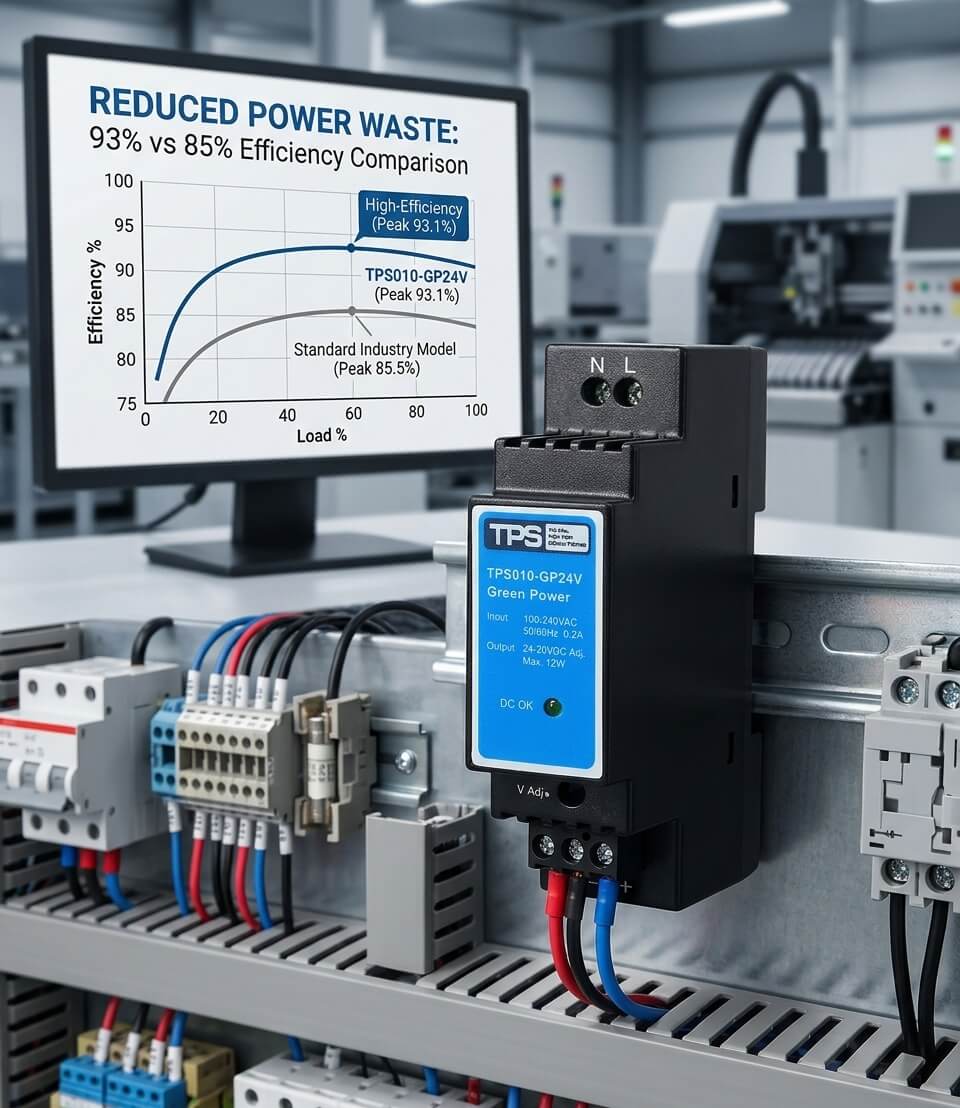

Herkömmliche Netzteile arbeiten oft mit 80–85 % Wirkungsgrad – 15–20 % der Eingangsleistung werden als Wärme abgegeben. Die TPS‑DR Serie erreicht je nach Modell und Last bis zu 93 % Wirkungsgrad und ist damit ein echtes energieeffizientes Netzteil für die moderne Automatisierung.
Für Einkauf und Entwicklung entspricht die Wahl eines grünen Hutschienennetzteils auch Nachhaltigkeitszielen und hilft bei der Einhaltung von Energieeffizienzvorschriften wie ErP Lot 9.
Technische Highlights der TPS‑DR Hochleistungsserie

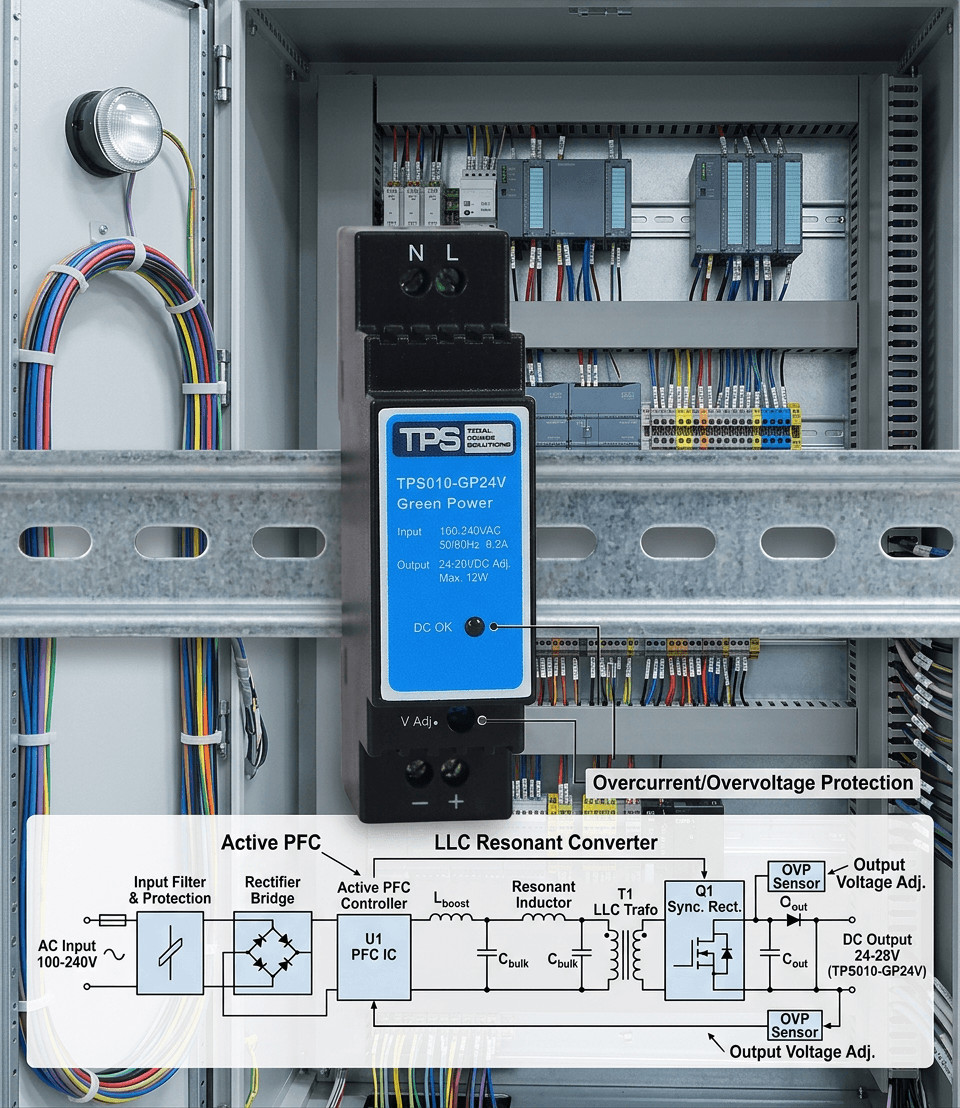

Die TPS‑DR Serie basiert auf einer resonanten (LLC) Topologie, die einen hohen Wirkungsgrad über einen weiten Lastbereich liefert. Hauptmerkmale:
- Ultraflaches Hutschienennetzteil – Breiten ab 23 mm (bei 30 W) sparen wertvollen Platz im Schaltschrank.
- Galvanisch getrenntes Hutschienennetzteil mit verstärkter Isolation (4000 Vac) für Sicherheit und SELV‑Konformität.
- Hutschienennetzteil mit PFC – aktive Leistungsfaktorkorrektur erfüllt EN 61000‑3‑2 und reduziert Netzoberschwingungen.
- Weiter Eingangsspannungsbereich (85–264 Vac / 120–370 Vdc) macht es zu einem internationalen Hutschienennetzteil für weltweite Installationen.
- Netzteil mit geringer Verlustleistung minimiert die Temperaturerhöhung im Gehäuse.
Alle Modelle erfüllen die SELV‑Anforderungen (EN 62368‑1) und sind für industrielle Schaltschränke zertifiziert (UL 508, cUL).
Typenauswahl: Leistung und Spannungen

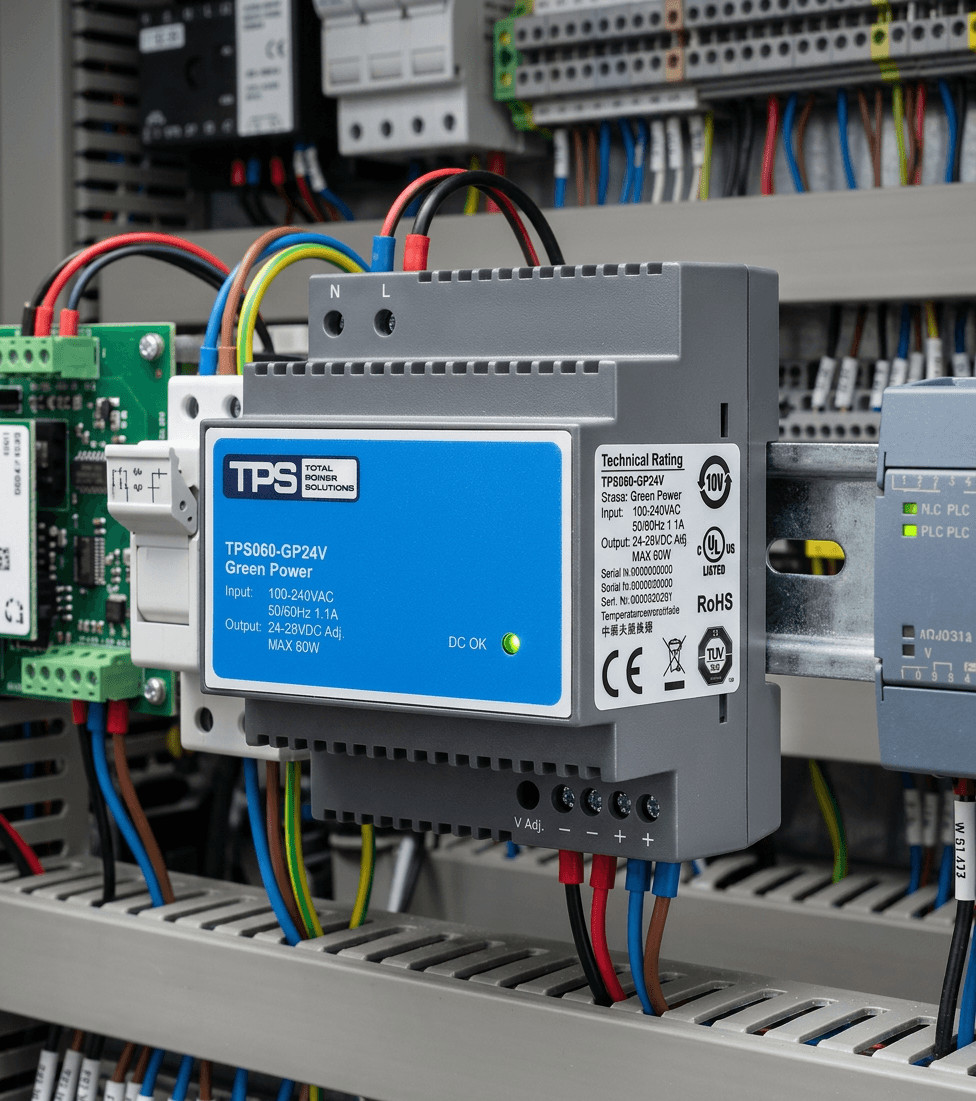

Die TPS‑DR Serie ist in den gängigen Industriespannungen (12 V, 24 V, 48 V) und Leistungen von 10 W bis 150 W verfügbar, mit Spitzenleistung für Motor- oder kapazitive Lasten.
- Hutschienennetzteil 24V – 10 W (ultrakompakt, ideal für Sensoren und Kleinsteuerungen)
- 30 W Hutschienennetzteil (für SPS, HMIs, kleine I/O‑Systeme)
- 60 W Hutschienennetzteil (für mittlere Automatisierung)
- 100 W Hutschienennetzteil (für größere Schaltschränke und mehrere Verbraucher)
- 12 V Varianten für eingebettete Systeme: 10 W, 30 W, 60 W, 100 W
- Hochleistungs‑DIN‑Schienen‑Modelle: 100 W (12 V) und 100 W (24 V) mit 150 W Spitzenleistung (bis 4 s).
- 150 W DIN‑Schienen (12 V) für anspruchsvolle Anwendungen.
Für Applikationen mit kurzzeitigem Leistungsbedarf bietet die TPS100‑DR+ Serie bis zu 320 W Spitzenleistung.
Geringe Verlustwärme und thermische Integration

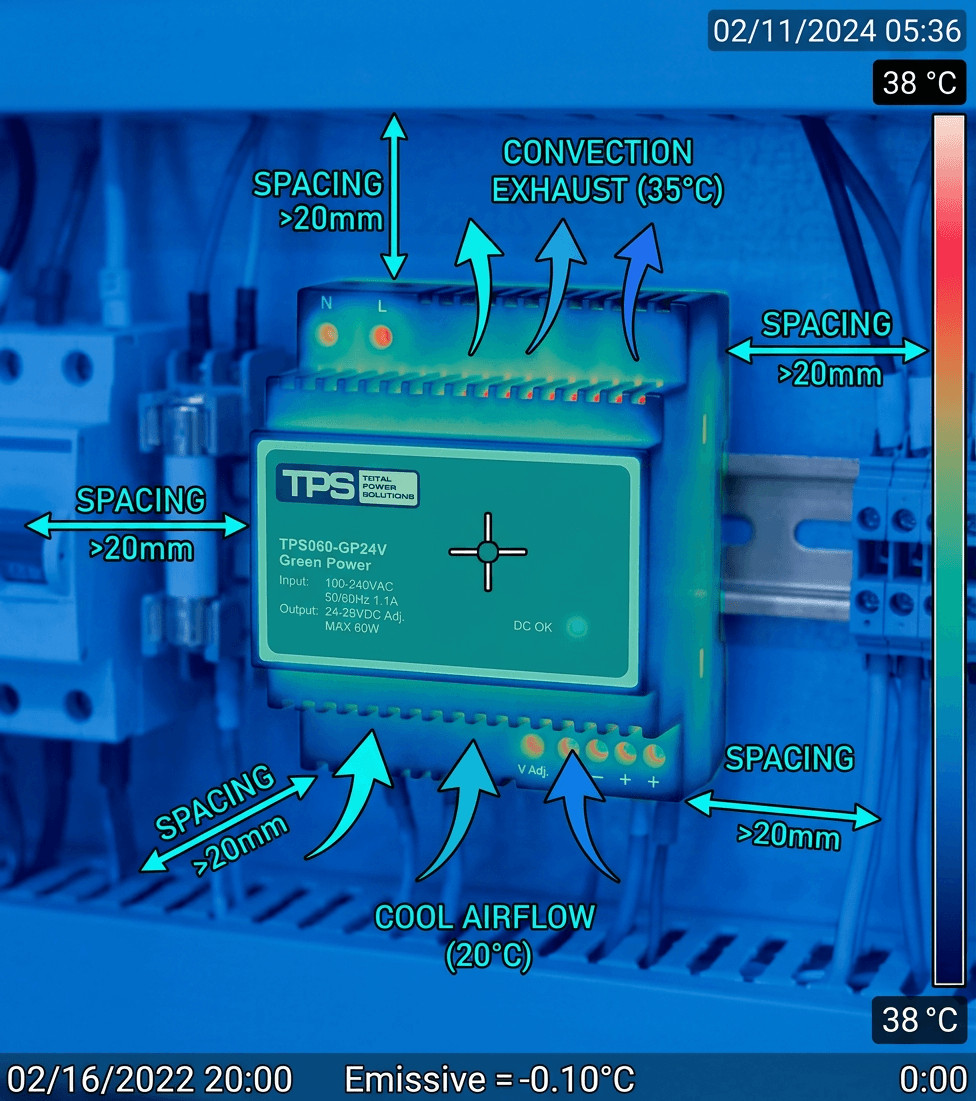

Dank des hohen Wirkungsgrads (bis 93 %) erzeugt die TPS‑DR Serie deutlich weniger Wärme als herkömmliche Netzteile. Das senkt direkt die Innentemperatur des Schaltschranks und reduziert den Kühlbedarf.
- Natürliche Konvektion reicht für die meisten Modelle aus (keine Lüfter erforderlich).
- Netzteil mit geringer Verlustleistung – bei einem 100 W‑Gerät weniger als 5 W Verlustleistung unter Volllast.
- Kompakte Bauweise (<23 mm Breite bei 30 W) ermöglicht hohe Packungsdichte ohne thermische Probleme.
Für Schaltschrankbauer bedeutet dies weniger Derating‑Probleme und eine einfachere thermische Validierung. Der Installations- und Verdrahtungsleitfaden gibt praktische Tipps zu Abständen und Luftführung.
Globale Zulassungen: PFC, SELV und internationale Normen
Wenn Ihre Geräte weltweit eingesetzt werden, benötigen Sie ein Netzteil, das verschiedene regulatorische Anforderungen erfüllt. Die TPS‑DR Serie ist ein echtes internationales Hutschienennetzteil:
- Aktive PFC (Leistungsfaktorkorrektur) gemäß EN 61000‑3‑2.
- SELV (Safety Extra Low Voltage) nach IEC 62368‑1 und UL 508.
- Verstärkte Isolation (4000 Vac) geeignet für Industrieumgebungen.
- EMV‑Konformität: CISPR 32 / EN 55032 Klasse B (leitungsgeführte und gestrahlte Emissionen).

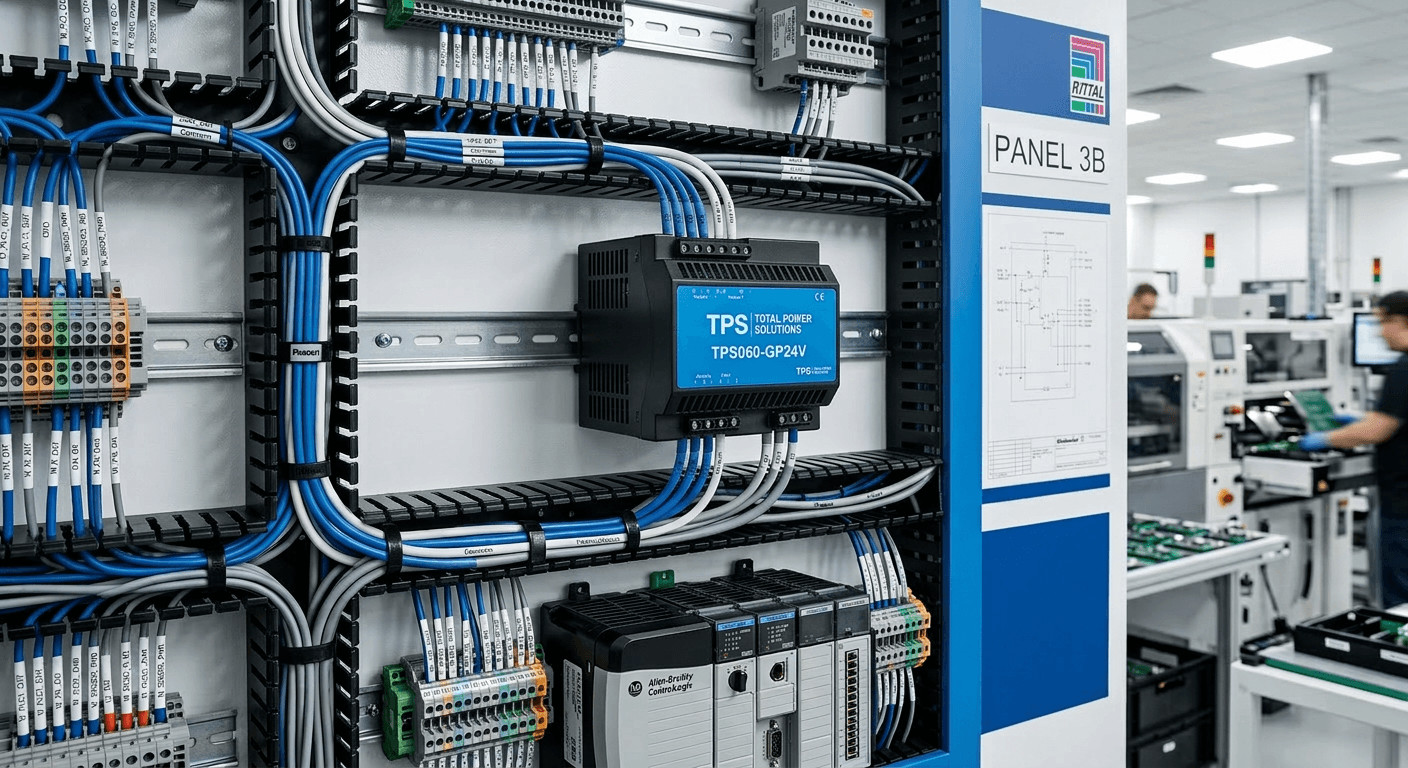

- CE, RoHS und UKCA Kennzeichnungen.
Diese Zertifikate vereinfachen Ihren System‑Zulassungsprozess und verkürzen die Time‑to‑Market.
Typische Anwendungen in energieempfindlichen Umgebungen
Aufgrund der hohen Effizienz und kompakten Bauweise wird die TPS‑DR Serie häufig eingesetzt in:
- Industrielle Automatisierung – SPS, HMI‑Panels, I/O‑Module (PRO‑Serie für anspruchsvolle Umgebungen).
- Gebäudeautomation – HLK‑Steuerungen, Beleuchtungssysteme, Zutrittskontrolle.
- Medizintechnik – medizinisches Hutschienennetzteil (2 MOPP, geringer Ableitstrom) auf Anfrage verfügbar.
- Prüf- und Messtechnik – SPS‑Hutschienennetzteil für zuverlässige 24 V‑Schienen.
- Erneuerbare Energien – Wechselrichter, Überwachungssysteme.
Für kritische Systeme sorgt das kompakte Hutschienennetzteil für einfache Integration auch bei Nachrüstprojekten.
Installationstipps für Schaltschrankbauer
Um das volle Potenzial Ihres hocheffizienten Hutschienennetzteils auszuschöpfen, beachten Sie diese Best Practices:
- Verwenden Sie die mitgelieferten DIN‑Schienenclips für die Montage auf TS35 (35 mm) Schiene.
- Halten Sie die empfohlenen Mindestabstände (typisch 20 mm oben/unten) für freie Konvektion ein.
- Verdrahten Sie Ein‑ und Ausgang mit passenden Querschnitten (24–12 AWG) und Anzugsdrehmoment laut Herstellerangabe.
- Trennen Sie AC‑ und DC‑Leitungen, um EMV‑Einkopplungen zu reduzieren.
- Bei Spitzenlastanwendungen erwägen Sie das TPS100‑DR+ mit 170 % Leistungsboost, um eine Überdimensionierung des Netzteils zu vermeiden.
Detaillierte Anweisungen finden Sie im Installations- und Verdrahtungsleitfaden für Hutschienennetzteile.
RFQ‑Checkliste für den Einkauf
Um Ihren Angebotsprozess zu beschleunigen, geben Sie bitte folgende Informationen an:
- Erforderliche Ausgangsspannung und -strom (bzw. Leistung).
- Betriebsumgebungstemperatur und Gehäusetyp.
- Bedarf an Spitzenleistung (z. B. Motorstart, kapazitive Lasten).
- Erforderliche Zertifizierungen (UL, CE, medizinisch).
- Stückzahl und Lieferzeitvorstellungen.
Für ein maßgeschneidertes Angebot besuchen Sie unsere Hutschienennetzteil‑Kategorie oder kontaktieren Sie unseren technischen Vertrieb.
Häufig gestellte Fragen (FAQ)
F: Wie hoch ist der typische Wirkungsgrad der TPS‑DR Serie?
A: Je nach Modell und Last zwischen 88 % und 93 %, mit Spitzenwerten im Teillastbereich (50–80 %).
F: Können diese Netzteile für höhere Leistung parallelgeschaltet werden?
A: Ja, viele Modelle unterstützen Parallelbetrieb mit OR‑Ing‑Dioden für N+1‑Redundanz. Die entsprechenden Schaltpläne finden Sie im Datenblatt.
F: Gibt es medizinische Versionen?
A: Ja, wir bieten medizinische Hutschienennetzteile mit 2 MOPP, geringem Ableitstrom und Zertifizierung nach IEC 60601‑1 an. Bitte fragen Sie an.
F: Welche Spitzenleistung ist möglich?
A: Ausgewählte Modelle (z. B. TPS100‑DR+) liefern bis zu 170 % Spitzenleistung für bis zu 4 Sekunden – ideal für induktive Lasten und Motorstarts.
F: Erfüllen die Geräte die Anforderungen der ErP Lot 9?
A: Ja, alle Modelle entsprechen der EU‑Ökodesign‑Richtlinie (ErP Lot 9) bezüglich Leerlaufverlust und durchschnittlichem Wirkungsgrad.
F: Wie erhalte ich ein Angebot für Großbestellungen?
A: Nutzen Sie das RFQ‑Formular oder kontaktieren Sie unseren Vertrieb. Sofortige Preise finden Sie in unserem Online‑Shop.
