Blechteile kommen zu spät, passen nicht zur Montage oder verursachen Nacharbeit, wenn die Baugruppe eigentlich schon in Richtung Serienanlauf läuft.
TPS Elektronik fokussiert die Blechverarbeitung im EMS-Kontext deshalb als kontrollierbaren Prozess: Angebot schnell, DFM-Feedback früh,
dokumentierte Prüfungen (EMPB/Erstmuster optional) und eine durchgängige Fertigungskette von Schneiden bis Montage.Angebot für Blechverarbeitung anfordern (RFQ) →
1) Warum EMS-Blechverarbeitung RFQ-Entscheidungen beeinflusst
Blechverarbeitung wirkt “einfach”, bis sie in einem Elektronikprojekt Termin und Qualität bestimmt:
Das Gehäuse definiert Steckerausschnitte, Kriech- und Luftstrecken, EMV-/Schirmkonzepte, Kabelwege, Befestigungspunkte und thermische Kopplung.
Wenn Biegungen oder Ausschnitte nicht zur Elektronik passen, entsteht Nacharbeit – und Nacharbeit ist in BoFu-Phasen ein RFQ-Killer.
Der Vorteil eines EMS-Partners mit Blechkompetenz: Mechanik wird nicht isoliert betrachtet, sondern auf Montage, Prüfung und spätere Serienfähigkeit abgestimmt.
TPS beschreibt Blechbauteile und Baugruppen “von der Zeichnung zur geprüften Serie” – inklusive DFM-Feedback, Erstmusterprüfung (EMPB) und optional PPAP.
Für Einkauf und Technik bedeutet das: weniger Black-Box-Risiko, schnellere Freigabe, stabilere Anläufe.
Wenn Schweißen für Ihre Baugruppe entscheidend ist, helfen diese TPS-Artikel als interne Referenz:
MIG-Schweißgerät: Tipps & Methoden und
MIG vs. TIG: Unterschiede & Anwendungen.
Für die Gesamtsicht auf Fertigung/DFM:
Kundenspezifische Blechfertigung (Leitfaden).
Starten Sie Ihr Projekt direkt über die Service-Seite:
TPS Blechverarbeitung →

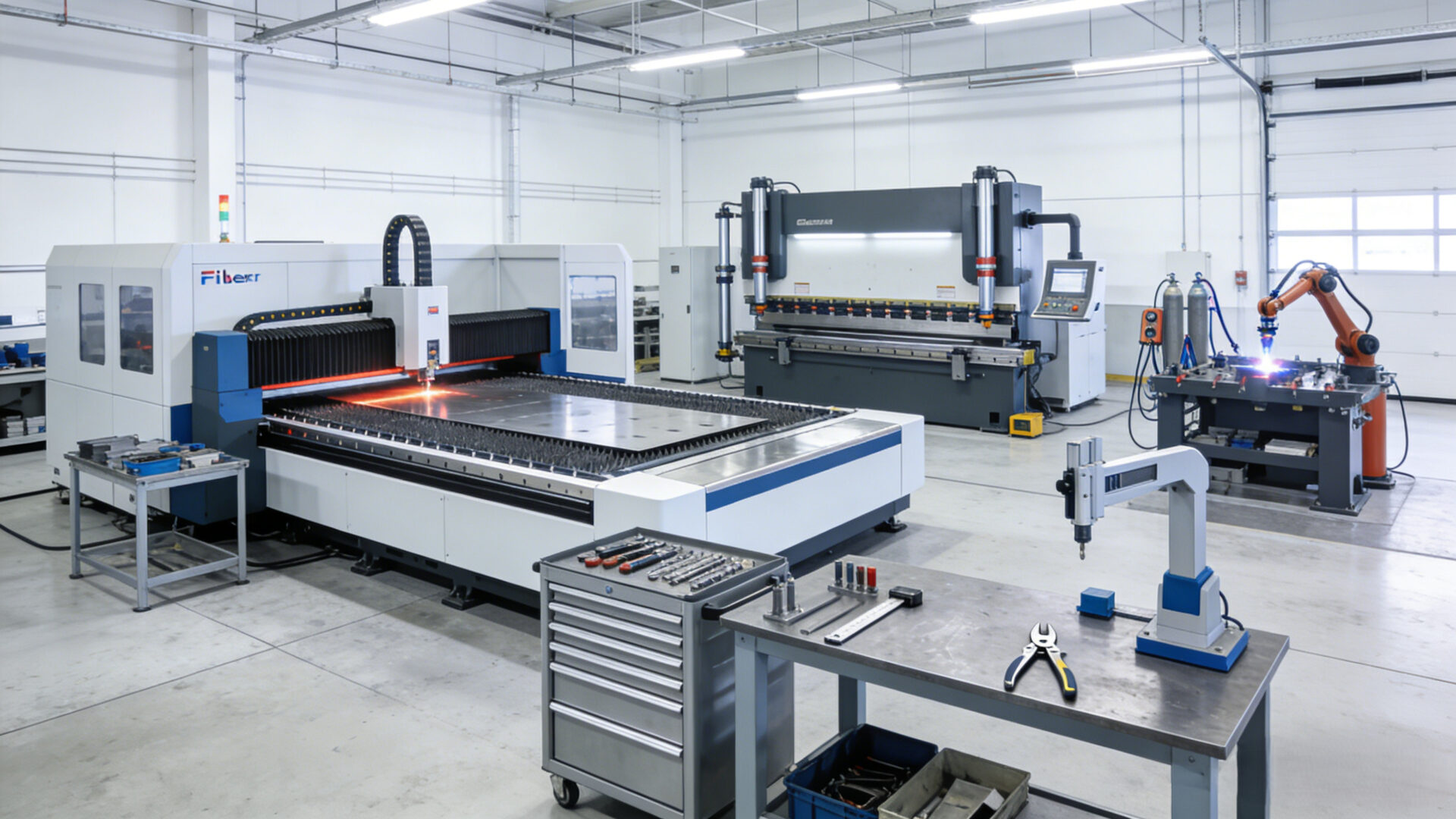

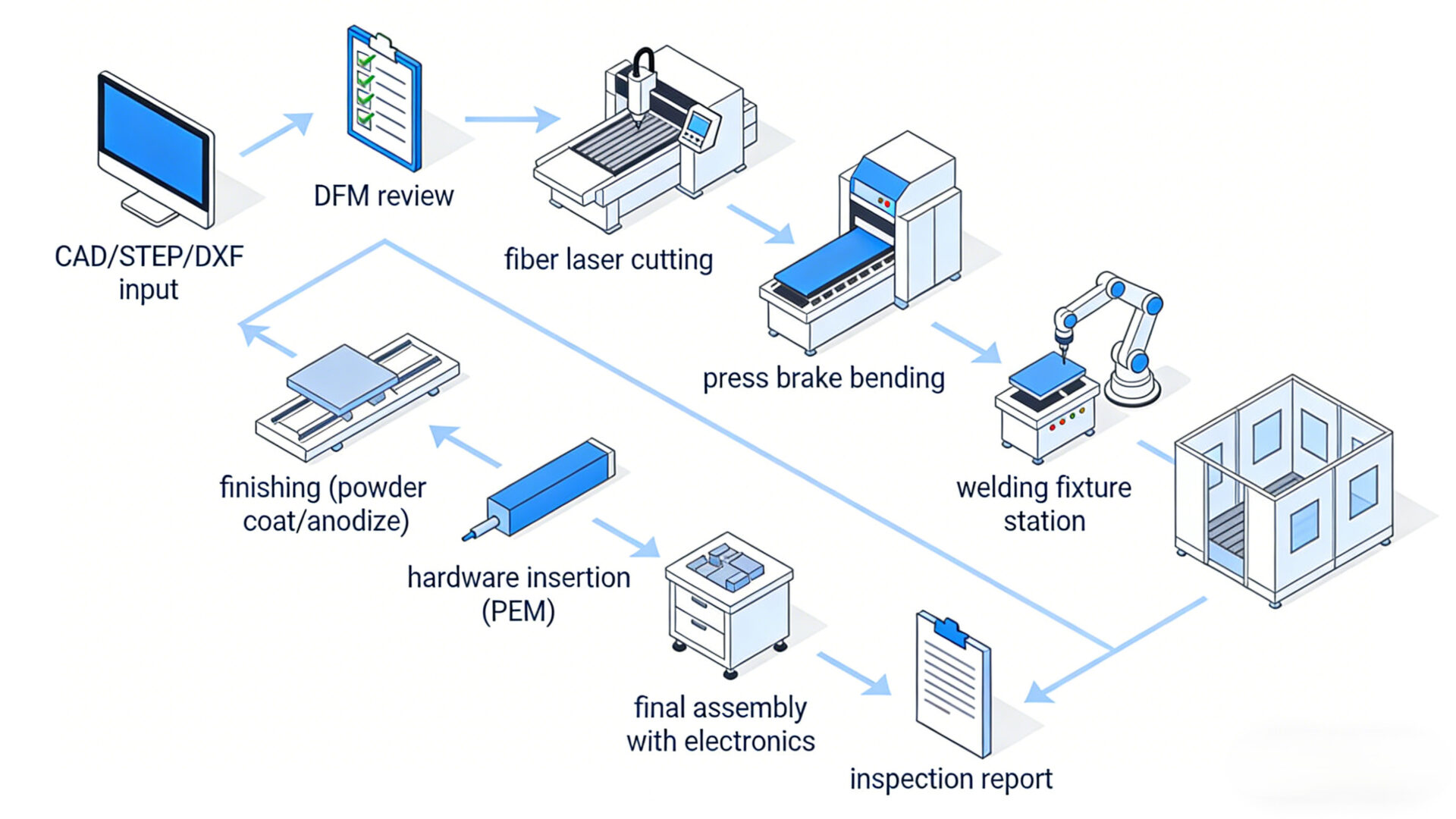

2) Leistungen aus einer Hand: vom Rohblech zur geprüften Baugruppe
Entscheidend ist die Prozesskette. TPS nennt u. a. Schneiden (Faserlaser), Stanzen, Umformen (CNC-Abkanten, Walzen, Umbördeln),
Rohrbearbeitung (CNC-Rohrbiegen), Schweißen & Fügen (MIG/MAG, WIG, Punkt-/Bolzen) sowie Oberfläche & Montage (Entgraten, Strahlen, Pulvern, Eloxieren, selektive Galvanik, PEM/Einpressen, Endprüfung).
Für BoFu-Teams bedeutet das: weniger Schnittstellen, bessere Planbarkeit, saubere Dokumentation.
2.1 Schneiden
Schneiden ist die Basis für Passgenauigkeit: Kantenqualität, Lochbilder, Wiederholgenauigkeit.
Bei Elektronikgehäusen zählen saubere Ausschnitte für Steckverbinder und definierte Kanten für Dichtungen, EMV-Kontaktierung oder Montageflächen.
2.2 Stanzen
Stanzen lohnt sich besonders bei wiederkehrenden Features wie Lamellen, Durchzügen, Knockouts oder Perforationen.
Für Serienprogramme kann das die Stückkosten stabilisieren – vorausgesetzt, das Design ist auf Standardwerkzeuge und sinnvolle Wiederholraten ausgelegt.

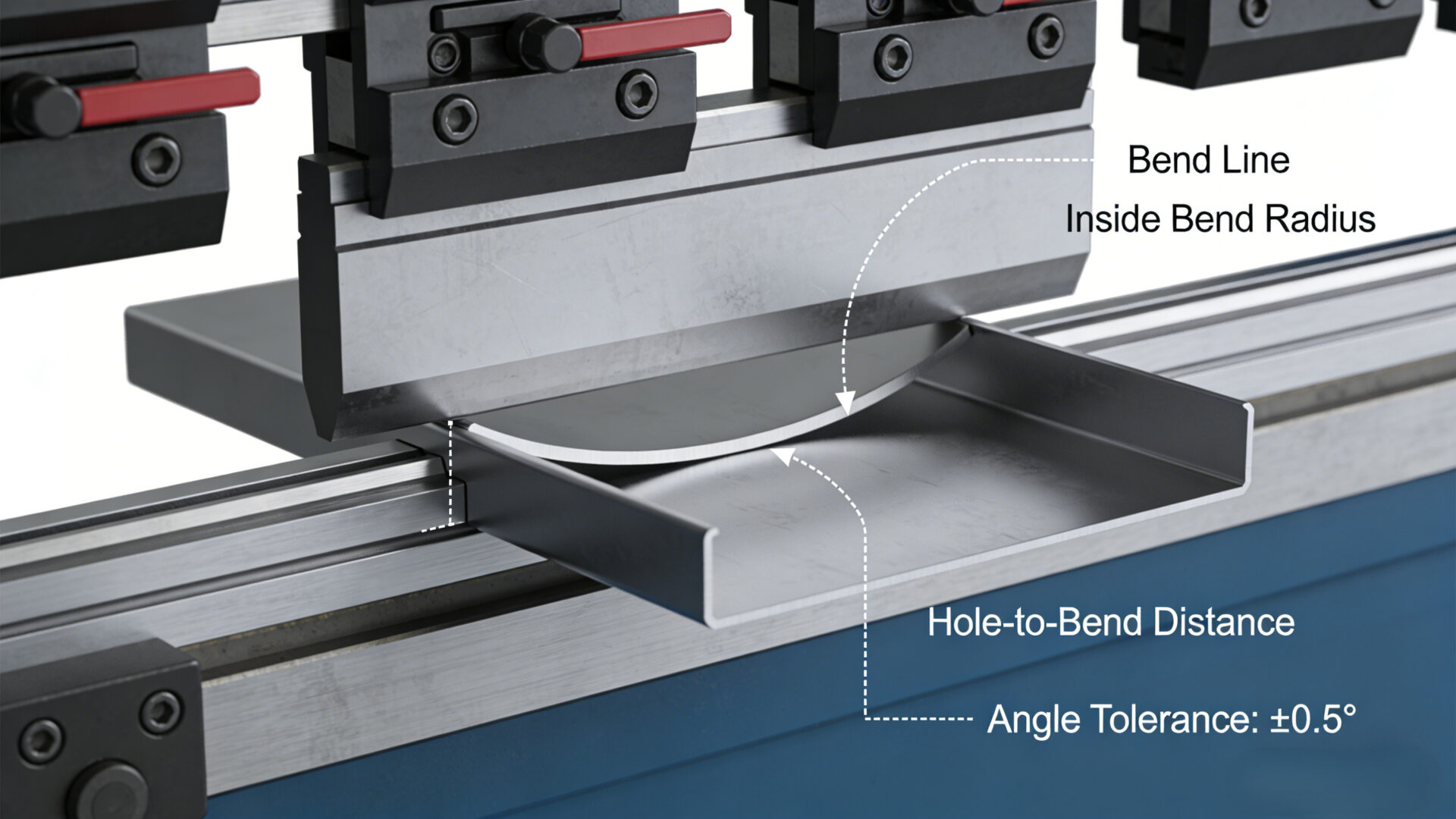

2.3 Umformen
Umformen/Abkanten ist häufig der “Fit-&-Function”-Treiber.
Hier entscheidet sich, ob Baugruppen ohne Nacharbeit montierbar sind.
DFM-Feedback ist besonders wertvoll bei Biegeradien, Abständen Loch-zu-Kante/Loch-zu-Biegung und Toleranzketten.
2.4 Rohrbearbeitung
Rohrbearbeitung ist relevant für Trägerstrukturen, Schutzrahmen oder Montageelemente.
In rauen Umgebungen (Industrie, Outdoor, mobile Systeme) kann Rohrstruktur helfen, Elektronik mechanisch zu schützen und Montage zu vereinfachen.
2.5 Schweißen & Fügen
Schweißen ist häufig der Risikohebel: Verzug, Optik, Nacharbeit, Erdungskontinuität.
TPS nennt MIG/MAG, WIG sowie Punkt- und Bolzenschweißen mit Vorrichtungen – genau das, was Wiederholgenauigkeit in Gehäusen, Haltern und Rahmen unterstützt.
Wichtig: Schweißprozess und Verzugskontrolle müssen Teil der DFM-Phase sein, nicht “nachgelagert”.
2.6 Oberfläche & Montage
Oberfläche ist Funktion (Korrosion, Kontaktierung) und Optik zugleich.
Pulverbeschichtung, Eloxal oder selektive Galvanik können Schutz und Dauerhaftigkeit erhöhen – müssen aber zu Erdung/Schirmung passen.
PEM-/Einpresselemente beschleunigen die Montage und reduzieren Variantenfehler.
Für ein Angebot, das die komplette Prozesskette abdeckt, nutzen Sie:
TPS Blechverarbeitung (RFQ) →
3) Werkstoffe, die wirklich funktionieren: Coil, Güten und “ferrous vs non ferrous”
Viele RFQs eskalieren, weil Werkstoff- und Oberflächenentscheidungen zu spät kommen. Einkauf optimiert auf Preis, Technik auf Funktion – und am Ende kollidieren Verfügbarkeit, Beschichtung und Umformbarkeit.
Nutzen Sie diesen Abschnitt als gemeinsame Sprache für Einkauf und Engineering.

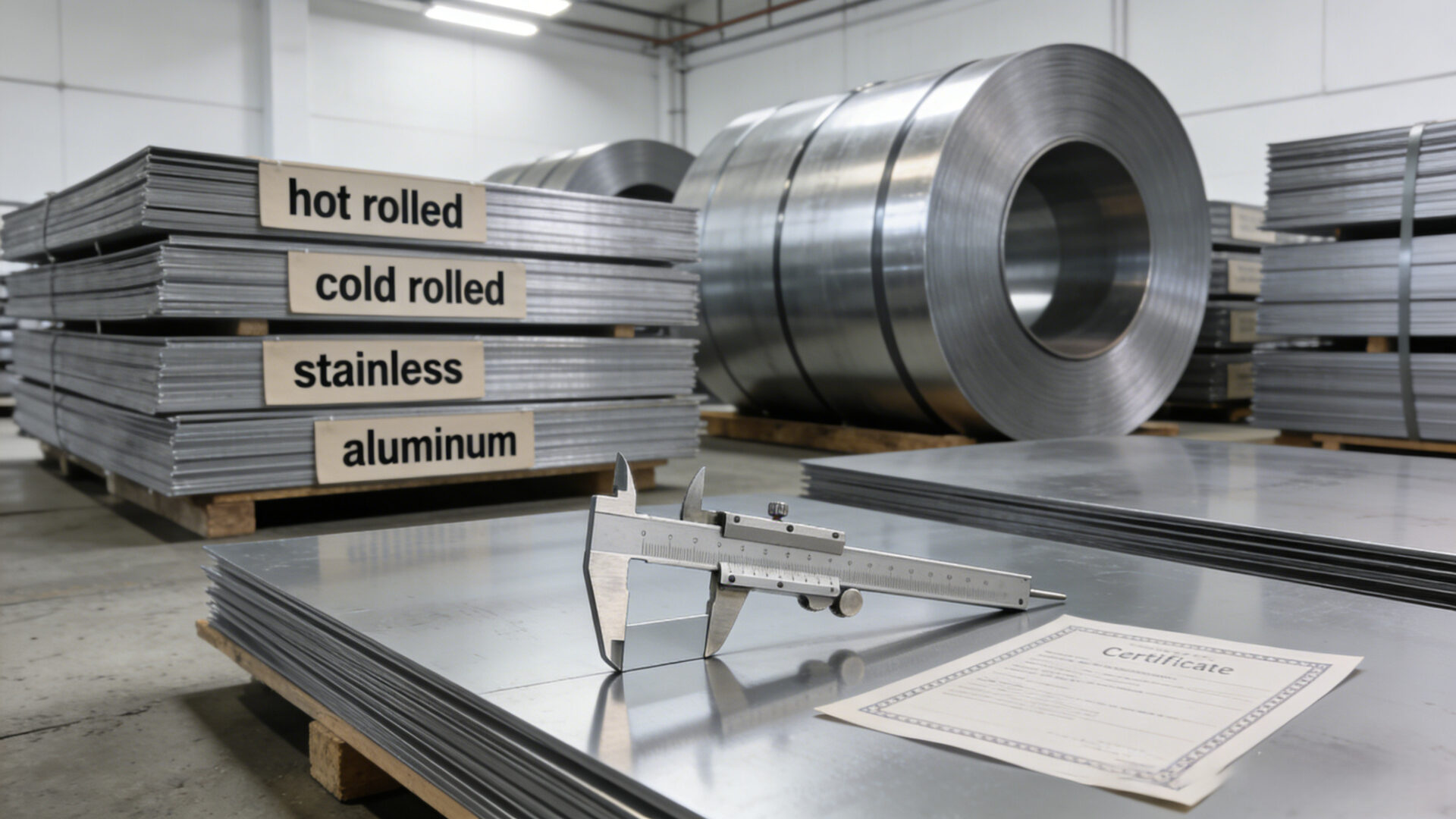

3.1 Stahlcoils: hot rolled coil vs cold rolled steel
“Steel coils”, “metal coil” oder “coil of steel” beschreiben Coilmaterial – kontinuierliche Stahlbänder, die geslitten und gerichtet in die Fertigung gehen können.
Ein hot rolled coil wird warm gewalzt und ist häufig wirtschaftlich, während cold rolled steel nachbearbeitet wird und oft bessere Dickenkonstanz sowie eine feinere Oberfläche liefert.
Für Elektronikgehäuse mit Optik- oder Passformanforderungen ist kaltgewalzter Stahl oft vorteilhaft.
Praxis-Tipp: Wenn Ihr Gehäuse lackiert/pulverbeschichtet wird, zählt nicht nur Materialpreis – sondern auch Flatness, Umformbarkeit und Nacharbeitsrisiko.
Stimmen Sie Coil/Sheet-Entscheidungen früh mit DFM und Finish ab.
3.2 Grades of steel & Federstahl (spring steel)
“Grades of steel” ist groß – im RFQ reichen die entscheidenden Parameter: Festigkeit, Umformbarkeit, Korrosion, Verfügbarkeit.
Für Halter/Gehäuse werden oft Baustähle, Edelstahlvarianten und Aluminiumlegierungen eingesetzt.
Spring steel (Federstahl) ist sinnvoll für Clips/Retainer/Federfunktionen, ist aber beim Umformen anspruchsvoller.
Wenn eine Federwirkung gefordert ist, muss das im RFQ klar genannt werden – inklusive Geometrie, Biegeradien und erwarteter Lebensdauer.
3.3 What is ferrous metal? Praxis: ferrous vs non ferrous
Wenn jemand fragt “what is ferrous metal”: Ferrous bedeutet eisenhaltig (die meisten Stähle). Non-ferrous sind z. B. Aluminium, Kupfer oder Titan.
“Ferrous vs non ferrous” ist in der Praxis eine Entscheidung über Gewicht, Korrosionsverhalten, Kosten und manchmal auch EMV-/Erdungskonzepte.
Für eine neutrale, offizielle Referenz zu Qualitätsmanagement, das in Lieferantenbewertungen häufig als Basis dient, ist die ISO-Übersicht zu ISO 9001 ein verlässlicher Einstieg:
ISO 9001 (ISO).
3.4 Titanium vs aluminum / steel vs titanium – wann lohnt es sich?
“titanium vs aluminum” und “steel vs titanium” tauchen auf, wenn Teams Gewicht, Korrosion oder Festigkeit-zu-Gewicht optimieren wollen.
Titan kann in aggressiven Umgebungen sinnvoll sein, ist aber typischerweise teurer und in der Verarbeitung anspruchsvoller.
Aluminium ist häufig der pragmatische Sweet Spot: leicht, korrosionsbeständig, gut bearbeitbar – und in vielen Gehäuse-/Halteranwendungen ausreichend.
BoFu-Regel: Titan nur dann, wenn ein klarer Performance-Grund existiert (Umgebung, Ermüdung, Normanforderung).
Sonst liefern Aluminium oder Edelstahl oft die gleiche Systemfunktion mit geringerem Lieferkettenrisiko.
Als neutrale Standards-Orientierung (z. B. zu Oberflächen-/Rauheitsnormen im ISO-Umfeld) eignet sich der ISO-Katalog:
ISO Standards Catalog.
4) Types of sheet metal forming process: Auswahl nach Risiko, Kosten, Lieferzeit
Suchbegriffe wie “types of sheet metal forming process” oder “different types of sheet metal forming processes” kommen meist aus Einkaufs- oder Engineering-Teams,
die Kosten- und Machbarkeitsrisiken besser verstehen wollen. Entscheidend ist nicht die Theorie, sondern die richtige Prozesskombination.
- Laserschneiden: flexibel, ideal für komplexe Konturen und schnelle Änderungen.
- Stanzen: stark bei wiederkehrenden Features (Lamellen, Durchzüge, Perforation) – gut für Serien.
- Abkanten/Umformen: geometrischer Kern von Gehäusen; entscheidet über Montagefähigkeit.
- Walzen/Umbördeln: Kantenqualität, Steifigkeit, Optik.
- Formelemente/Prägung: Steifigkeit und Positionierung ohne zusätzliche Teile.
- Rohrbiegen: Rahmen/Träger/Schutzstrukturen.
- Schweißen & Fügen: Baugruppenbildung, Studs, Rahmenintegration.
- PEM/Einpressen: schnellere Montage, weniger Variantenfehler.
- Oberfläche: Pulvern/Eloxal/selektive Galvanik – Funktion + Optik.
Zwei schnelle DFM-Hebel sparen fast immer Kosten: (1) Standarddicken/-materialien nutzen, (2) Oberfläche/Hardware früh festlegen.
Wenn Sie eine tiefergehende DFM-Checkliste möchten, nutzen Sie den TPS-Leitfaden:
Kundenspezifische Blechfertigung (Leitfaden).
Für eine schnelle Entscheidungshilfe zu MIG/WIG:
MIG- vs. TIG-Schweißen: Unterschiede.

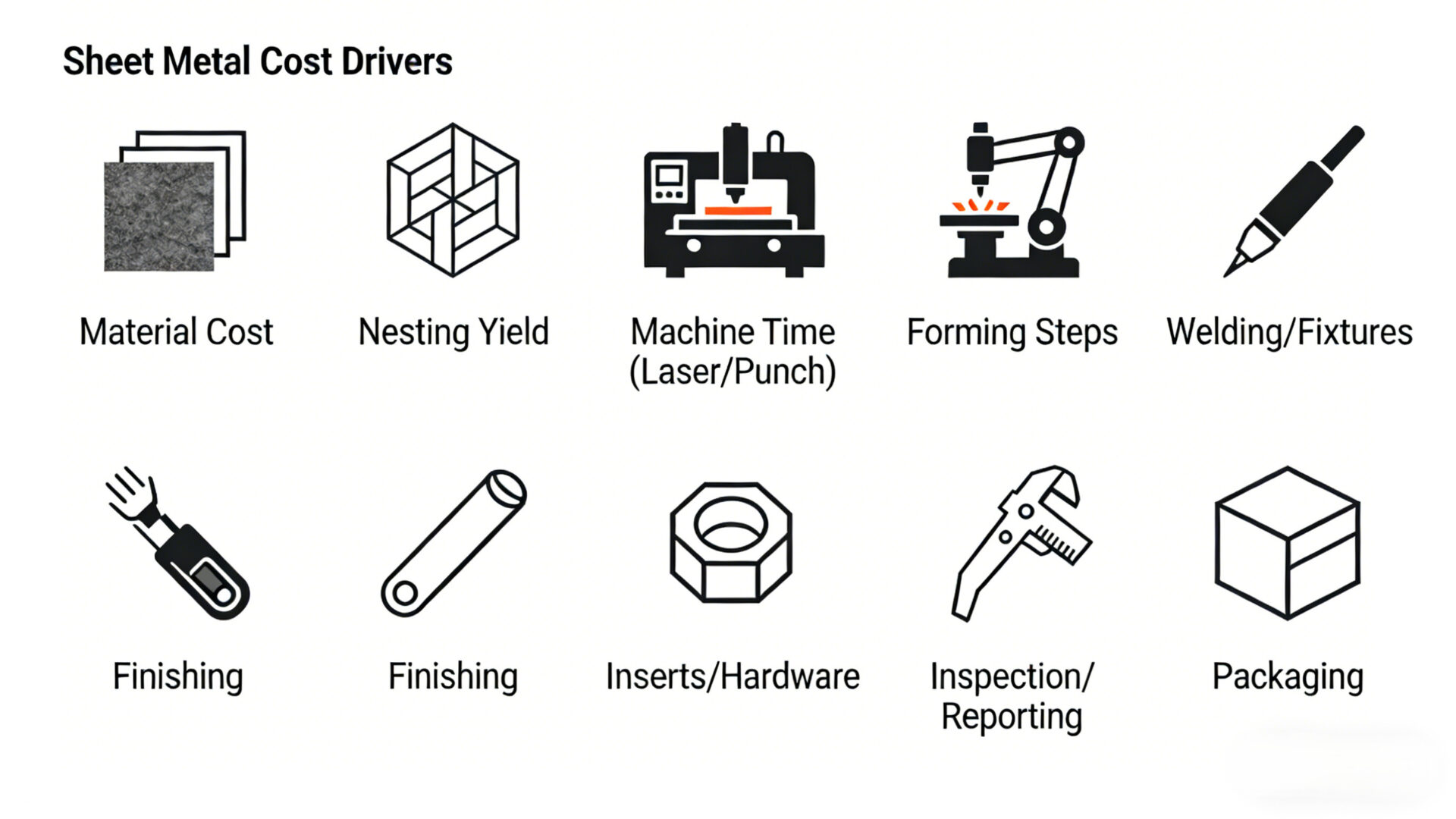

5) Metal costing: Was treibt Preis, Durchlaufzeit und Risiko?
“Metal costing” ist mehr als Materialpreis. Es ist Ausbeute (Nesting), Rüstzeit, Sekundärprozesse, Dokumentation und Lieferkettenrisiko.
Gerade in BoFu-Entscheidungen zählt die Gesamtstabilität – nicht nur der günstigste Stückpreis auf dem Papier.
- Werkstoff: Stahl/Edelstahl/Alu/Speziallegierungen (Verfügbarkeit = Risikohebel).
- Format: Tafel vs Coil (steel coils / metal coil) abhängig von Routing und Materialverfügbarkeit.
- Nesting/Verschnitt: Geometrien, die gut schachteln, stabilisieren Kosten.
- Tooling vs Flexibilität: Stanzen reduziert Zeit bei Wiederholfeatures; Laser senkt Änderungskosten bei High-Mix.
- Umformkomplexität: viele Biegungen, enge Radien, Optikklassen erhöhen Rüst-/Prüfaufwand.
- Schweißverzug: Vorrichtungen und Sequenzen verhindern Nacharbeit.
- Oberfläche: Durchlaufzeit und Funktion hängen stark an Beschichtungsentscheidungen.
- Doku: Materialzeugnisse, Messberichte, EMPB, PPAP (falls erforderlich).
Der schnellste Kostengewinn entsteht meist durch kleine Design-Entscheidungen: Teile zusammenfassen, Hardware vereinheitlichen,
Standarddicken nutzen und Toleranzen an den realen Montagebedarf anpassen. DFM früh = weniger Überraschungen spät.
Für ein Angebot, das den kompletten Prozess berücksichtigt:
TPS Blechverarbeitung (RFQ) →
6) Blech vs billet aluminum parts: Wann sind cnc machined aluminum parts sinnvoll?
Begriffe wie “billet aluminum parts”, “custom aluminum parts” oder “cnc machined aluminum parts” tauchen häufig auf,
wenn Blechkonstruktionen an funktionale Grenzen stoßen: präzise Passflächen, tiefe Taschen, 3D-Geometrien oder definierte thermische Schnittstellen.
Blech ist ideal für Struktur, Gehäusegeometrie und skalierbare Serien.
CNC ist sinnvoll für präzise Schnittstellen (z. B. Dichtflächen, Lager-/Passsitze, Wärmekontaktflächen).
Viele erfolgreiche Programme kombinieren beides: Blech als Architektur + kleine CNC-Inserts an kritischen Stellen – das stabilisiert metal costing und reduziert Lieferkettenrisiko.

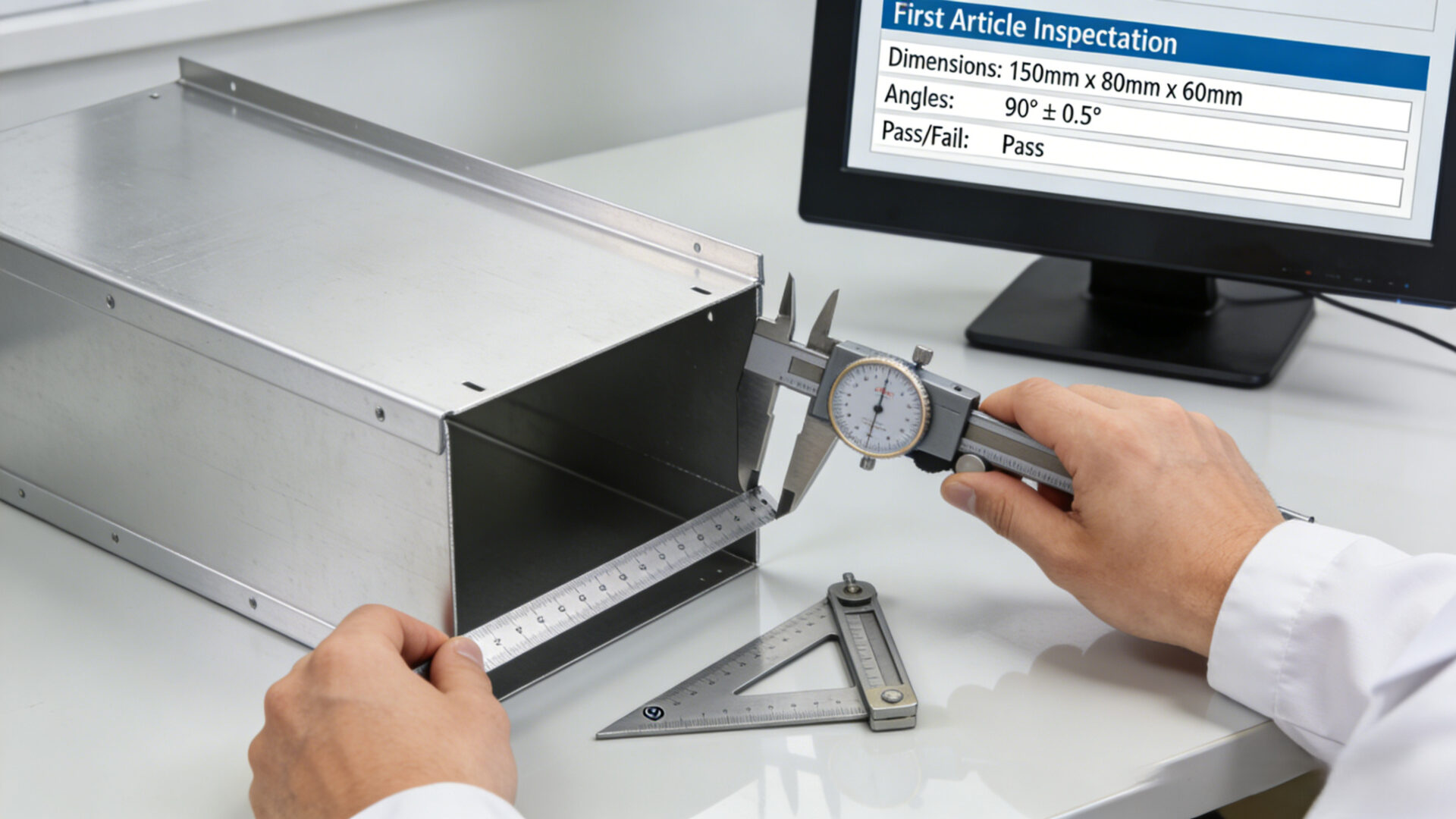

7) Qualität & Doku: Materialzeugnisse, Messberichte, EMPB/PPAP
Dokumentation ist ein RFQ-Beschleuniger: Einkauf braucht Nachweise, Technik braucht Vertrauen, Montage braucht Wiederholgenauigkeit.
TPS nennt Materialzeugnisse, Messberichte, Erstmusterprüfung (EMPB) und PPAP nach Vereinbarung – damit lässt sich ein Qualitätsumfang definieren,
der zu Ihrem Risiko passt, ohne Overhead zu erzeugen.
Empfehlung für High-Mix-Programme:
(1) EMPB bei neuen oder geänderten Teilen,
(2) Messberichte für kritische Features (Steckerausschnitte, Lochbilder, Sicherheitsabstände),
(3) Materialzeugnisse bei Korrosions-/Sicherheitsrelevanz.
Für ESD-/Normenorientierung ist die IEC-Seite eine offizielle Einstiegsebene:
IEC (official).
8) RFQ-Checkliste: So erhalten Sie ein Angebot, das intern durchgeht
Ein BoFu-RFQ sollte Annahmen vermeiden. Wenn das Angebot auf Vermutungen basiert, basiert die Lieferung auf Glück.
Senden Sie diese Informationen, um Freigaben zu beschleunigen und Change-Orders zu vermeiden:
- Dateien: PDF fürs Angebot; STEP (.step/.stp) und DXF/DWG für Fertigung/DFM (falls vorhanden).
- Werkstoff: Güte (oder zulässige Alternativen), Dicke, Coil/Tafel-Preference.
- Oberfläche: Pulvern/Eloxal/Galvanik, Maskierung, Optikklasse, Erdungskontaktzonen.
- Mengen: Prototyp, Pilot, Jahresbandbreite (auch grob hilft).
- Toleranzen: kritische Features markieren (Ausschnitte, Lochbilder, Schnittstellen).
- Schweißen/Fügen: MIG/WIG/Punkt/Bolzen, Optik, Verzugsvorgaben.
- Prüfumfang: Materialzeugnisse, Messberichte, EMPB, PPAP (falls relevant).
- Verpackung/Logistik: Schutz, Kennzeichnung für Ihren Montagefluss.
RFQ direkt über die Service-Seite einreichen:
RFQ für Blechverarbeitung senden →
FAQ
hot rolled coil vs cold rolled steel: Was ist besser für Elektronikgehäuse?
Warmgewalzter Coil kann wirtschaftlich sein, kaltgewalzter Stahl bietet häufig bessere Dickenkonstanz und Oberfläche – hilfreich für präzise Biegungen und optische Gehäuse. Entscheiden Sie nach Passform, Finish und Verfügbarkeit.
What is ferrous metal – und warum ist “ferrous vs non ferrous” wichtig?
Ferrous = eisenhaltig (meist Stahl). Non-ferrous = z. B. Aluminium, Kupfer, Titan. Die Wahl beeinflusst Gewicht, Korrosion, Kosten und teilweise Erdungs-/Schirmannahmen im Elektroniksystem.
Welche “types of sheet metal forming process” sind für Elektronikprojekte am wichtigsten?
Typisch sind Lasern, Stanzen, Abkanten/Umformen, Schweißen/Fügen, PEM/Einpressen sowie Oberfläche (Pulver/Eloxal/Galvanik). Die passende Kombination hängt von Wiederholfeatures, Änderungsrate und Funktionsanforderungen ab.
Wann sollte ich cnc machined aluminum parts / billet aluminum parts statt Blech wählen?
Wenn präzise 3D-Geometrie, definierte Passflächen, tiefe Taschen oder thermische Kontaktflächen nötig sind. Oft ist eine Hybridlösung optimal: Blech für Struktur, CNC-Inserts für kritische Schnittstellen.
Wie kann ich metal costing senken, ohne Qualität zu verlieren?
Standardmaterial/-dicken, gutes Nesting, weniger Hardware-Varianten und toleranzgerechtes Design sind die stärksten Hebel. DFM früh einplanen, bevor Oberfläche und Schweißstrategie finalisiert werden.
