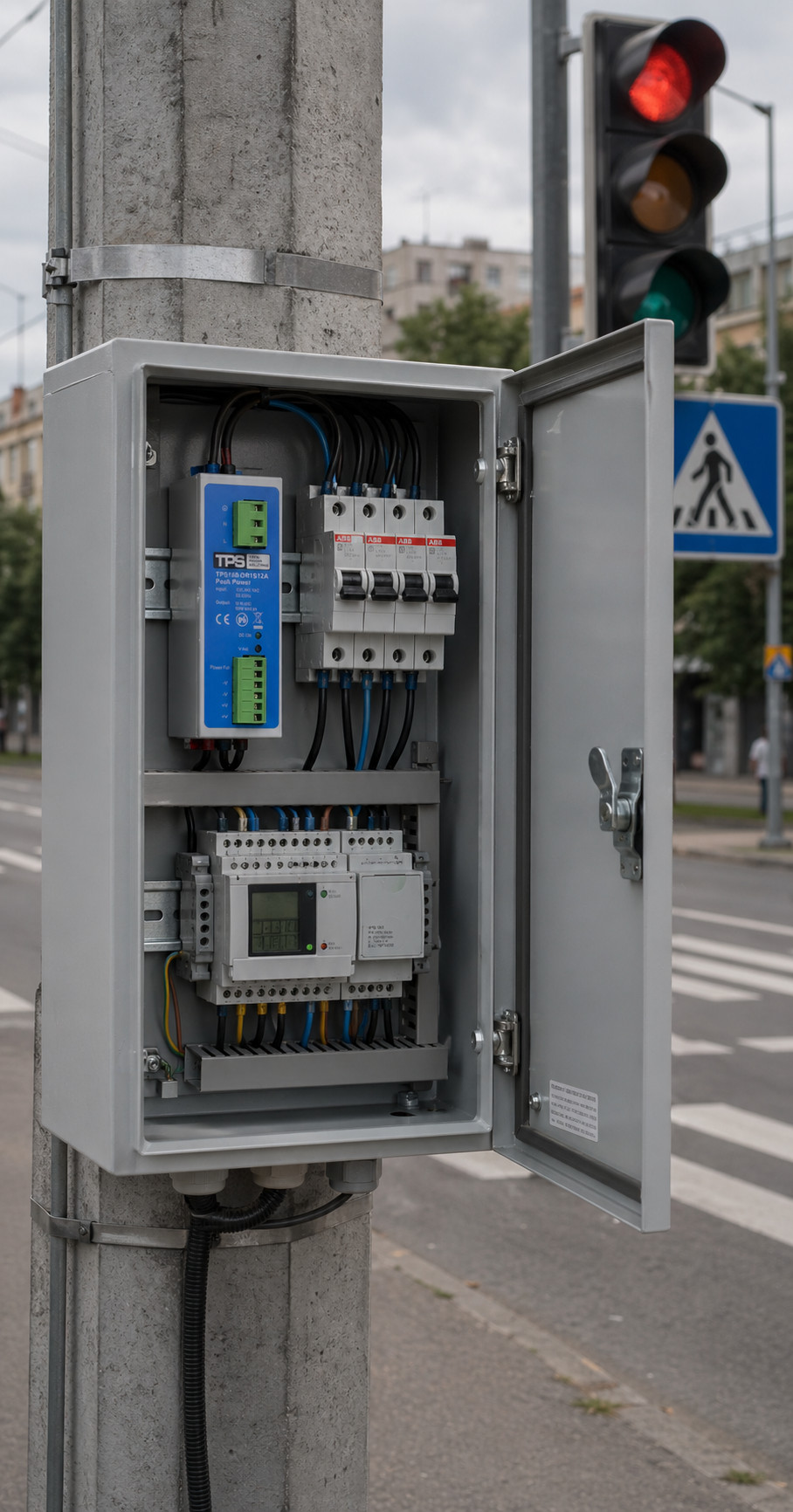

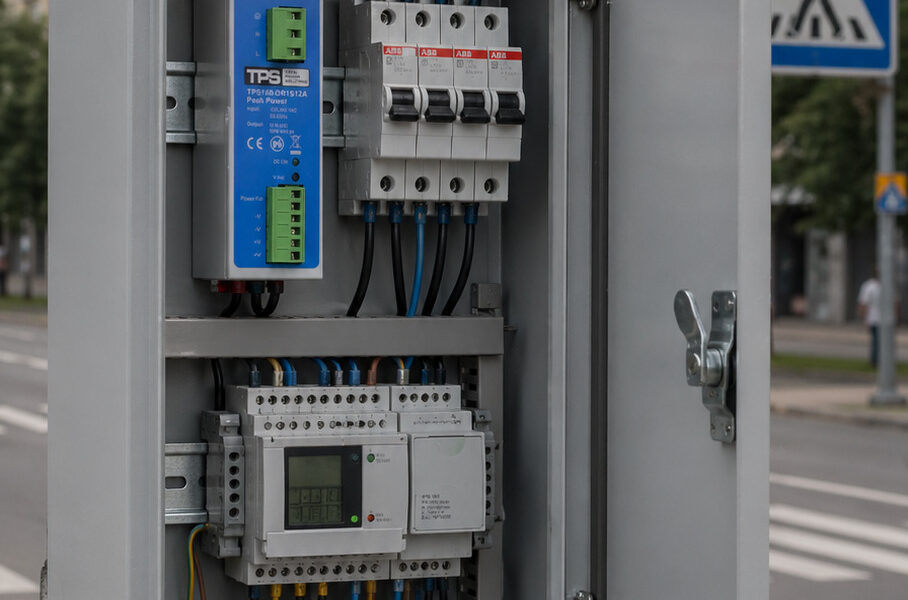

Sie betreten einen Aufzug. Die Türen schließen sich. Die Kabine fährt nach oben. Sie scrollen auf Ihrem Telefon – volle Signalstärke. An der nächsten Kreuzung schaltet die Ampel exakt dann auf Grün, wenn sie es soll. Nichts davon wirkt bemerkenswert. Es fühlt sich mühelos an, weil die darunterliegende Infrastruktur darauf ausgelegt ist, unsichtbar zu sein. In einem grauen Schaltschrank an einem Betonmast verschraubt oder über einer Zwischendecke in einem Krankenhausflur versteckt, sitzt ein Gerät, das Sie noch nie bemerkt haben: ein Hutschienen-Netzteil. Während die Welt nach immer dünneren Laptops und schnelleren Handy-Ladegeräten strebt, spezifizieren Industrieingenieure still und leise industrielle Stromversorgungen mit Namen wie TPS. Sie sind nicht glamourös. Aber sie halten Beatmungsgeräte am Laufen, den Verkehr am Fließen und Montagelinien in Bewegung. Dies ist die Geschichte der Zuverlässigkeit durch Konstruktion – und warum ein 170-%-Leistungsboost für zehn Sekunden wichtiger ist als jede Prozessorgeschwindigkeit.
Das unsichtbare Arbeitstier: Lernen Sie das Hutschienen-Netzteil kennen
Die meisten Menschen haben noch nie von einem Hutschienen-Netzteil gehört. Suchen Sie nach „Stromversorgung“, und Sie sehen Laptop-Netzteile. Suchen Sie nach „Netzteile“, und Sie finden PC-Komponenten. Graben Sie tiefer und suchen nach „Netzteile-Netzteile“ (ein häufiger Rechtschreibfehler, der zeigt, wie fremd diese Welt ist) – und Sie sehen immer noch nicht, was einen 5G-Mast am Leben hält. Die wahren Arbeitstiere sind AC/DC-Netzteilmodule, die auf eine Metallschiene in einem verschlossenen Schaltschrank gerastet sind. Sie nehmen rohe Netzspannung – von 85–264 V AC bis 120–370 V DC – und wandeln sie in stabile 12-V-Netzspannung, 24-Volt-Netzspannung oder 12-V-DC-Netzspannung um. Diese Geräte laufen jahrelang rund um die Uhr, ohne einen einzigen menschlichen Besuch. Ein einziges 24-V-DC-Netzteil kann ein Dutzend Sensoren an einer Verpackungslinie versorgen. Ein stabilisiertes Netzteil hält eine abgelegene Basisstation bei Netzflackern online.
Überlegen Sie, was passiert, wenn morgens eine ganze Reihe von LED-Straßenlaternen eingeschaltet wird. Dieses Gerät muss einen 170-%-Leistungsboost für zehn Sekunden liefern – oft als 10-Sekunden-Leistungsboost oder einfach als Power-Boost-Netzteil-Funktion bezeichnet. Versagt es einmal, wird eine ganze Kreuzung dunkel. Nehmen Sie die TPS-Netzteilserie als Beispiel. Sie ist eine jener unsichtbaren Einheiten, die alles von 85–264 V AC bis 120–370 V DC schlucken und eine saubere 24-V- oder 12-V-Schiene ausgeben kann. Niemand feiert ihre Existenz. Doch wenn ein Krankenhausaufzug seinen 170-%-Leistungsboost für 10 Sekunden verlangt, zuckt das TPS nicht mit der Wimper. Das ist der springende Punkt.
Die Philosophie der Unsichtbarkeit: Warum Infrastruktur es sich nicht leisten kann, sexy zu sein
Unterhaltungselektronik lebt am Limit. Ein Smartphone ist so dünn wie möglich. Sein Ladegerät ist winzig. Lüfter werden vermieden, solange der Chip sich drosseln lässt. Alles ist ein Kompromiss aus Größe, Gewicht und Kosten – mit einer angenommenen Lebensdauer von zwei bis drei Jahren. Infrastruktur kann so nicht denken. Ein Aufzug kann dreißig Jahre laufen. Eine Verkehrssteuerung kann vierzig Sommer voller Hitze und Winterfröste erleben.
Deshalb sind Netzteile (ja, dieser häufige Rechtschreibfehler) wie kleine Panzer gebaut. Sie verwenden ein konvektionsgekühltes Netzteil-Design, denn Lüfter saugen Staub an und fallen aus. Sie verfügen über Überlastschutz, Übertemperaturschutz, Überspannungsschutz und Auto-Recovery-Schutz – ein durchgebranntes Netzteil in einer Chemieanlage könnte Millionen pro Stunde kosten. Diese Geräte sind für den Betrieb in 3000 m Höhe ausgelegt, weil Anlagen in einer Telekomhütte auf einem Berggipfel stehen können. Sie garantieren <1 % Restwelligkeit, denn eine verrauschte Schiene kann den Speicher einer SPS korrumpieren. Sie bieten zudem 20 ms Überbrückungszeit, um Generatorumschaltungen zu überstehen – eine Spezifikation, die geheimnisvoll klingt, bis das Licht flackert und Ihre Maschine weiterläuft.
Diese philosophische Kluft – Zuverlässigkeit um jeden Preis versus Leistung pro Euro – erklärt, warum Sie nie ein Hutschienen-Netzteil auf Instagram beworben sehen. Es ist die Sanitärinstallation des digitalen Zeitalters. Und wie bei einer guten Sanitärinstallation bemerkt man sie erst, wenn sie versagt. Ein 24-V-Hutschienen-Netzteil einer renommierten Marke ist darauf ausgelegt, niemals aufzufallen. Das ist der Punkt.

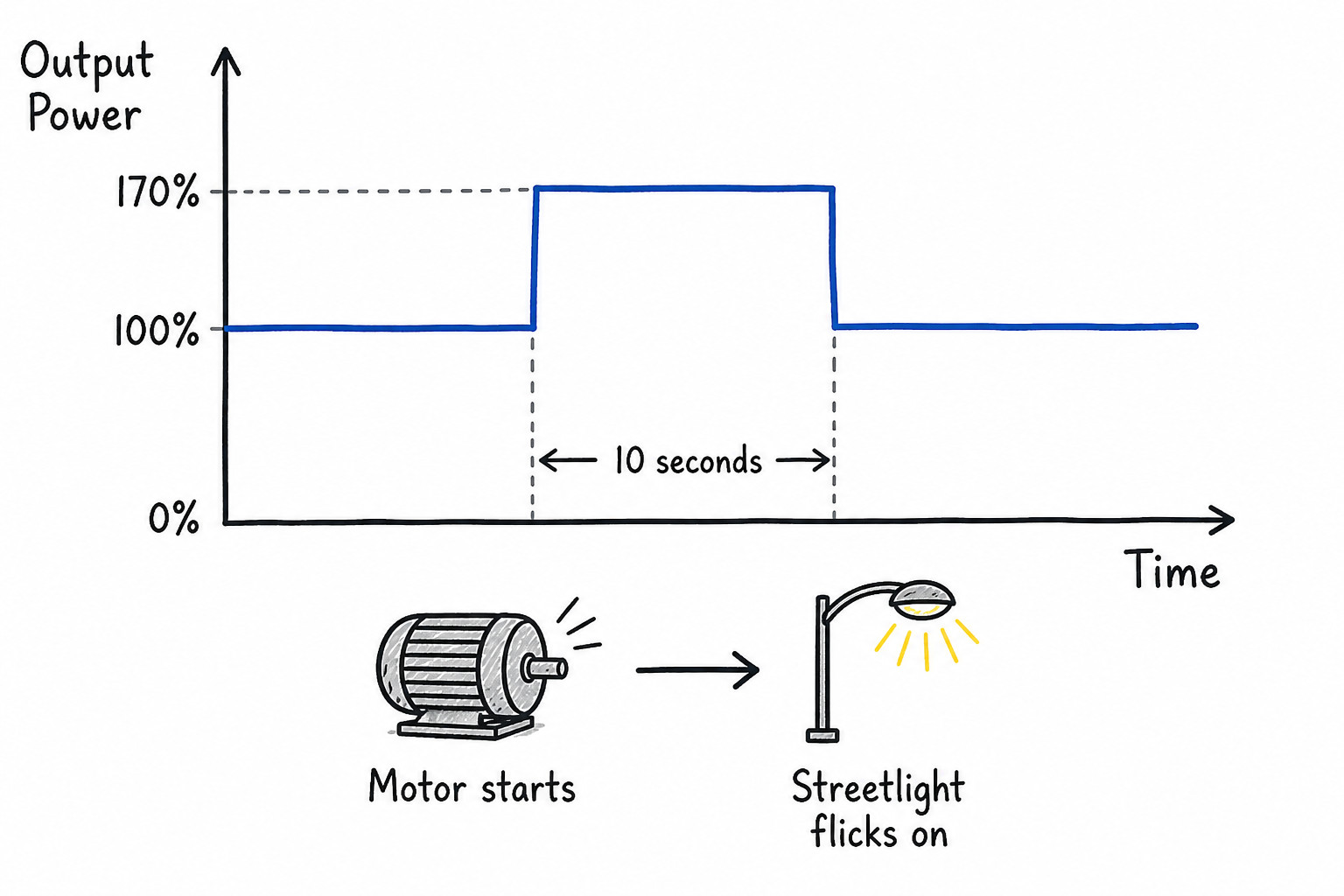

Das Zehn-Sekunden-Geschenk: Den 170-%-Leistungsboost verstehen
Stellen Sie sich einen kalten Wintermorgen vor. Eine Reihe LED-Straßenlaternen schaltet sich gleichzeitig ein. Der Einschaltstrom ist enorm – manchmal das Doppelte des Dauerwerts. Wenn Ihr 12-Volt-Netzteil oder 24-Volt-Netzteil nur für die Betriebslast dimensioniert ist, schaltet es in den Überlastschutz-Modus. Die Lichter würden flackern oder gar nicht starten. Das Netzteil um 50–100 % überzudimensionieren ist eine Option, aber das verschwendet Energie und Kupfer.
Eine intelligentere Lösung ist die 170-%-Leistungsboost-Fähigkeit, die in modernen DC-Netzteilen wie der TPS-Serie zu finden ist. Dieses Merkmal, oft als Power-Boost-Netzteil oder 10-Sekunden-Leistungsboost bezeichnet, erlaubt es dem Gerät, bis zu zehn Sekunden lang 170 % seines Nennstroms zu liefern. Das ist genug Zeit für Motoreinschaltströme, Lampenstart oder Kondensatorladung. Danach kehrt es nahtlos mit Auto-Recovery-Schutz in den Normalbetrieb zurück. Keine lästigen Fehlauslösungen, keine Überdimensionierung und kein Serviceeinsatz.
Deshalb kann ein einzelnes Netzteil für 12-Volt-Anwendungen ein unter Last anlaufendes Förderband bewältigen und gleichzeitig die Sensoren betreiben, die es überwachen. Der Boost fängt die Spitzen ab; die Nennleistung bewältigt den Durchschnitt. Es ist ein Prinzip der Zuverlässigkeitstechnik: Konstruiere für den Normalfall, aber toleriere den Transienten. Falls Sie sich je gefragt haben, wie das pneumatische Rohrsystem eines Krankenhauses – mit Dutzenden gleichzeitig auslösenden Magnetspulen – niemals zusammenbricht, jetzt wissen Sie es.
Das Ökosystem einer Stromschiene: Eine Schiene, viele Leben

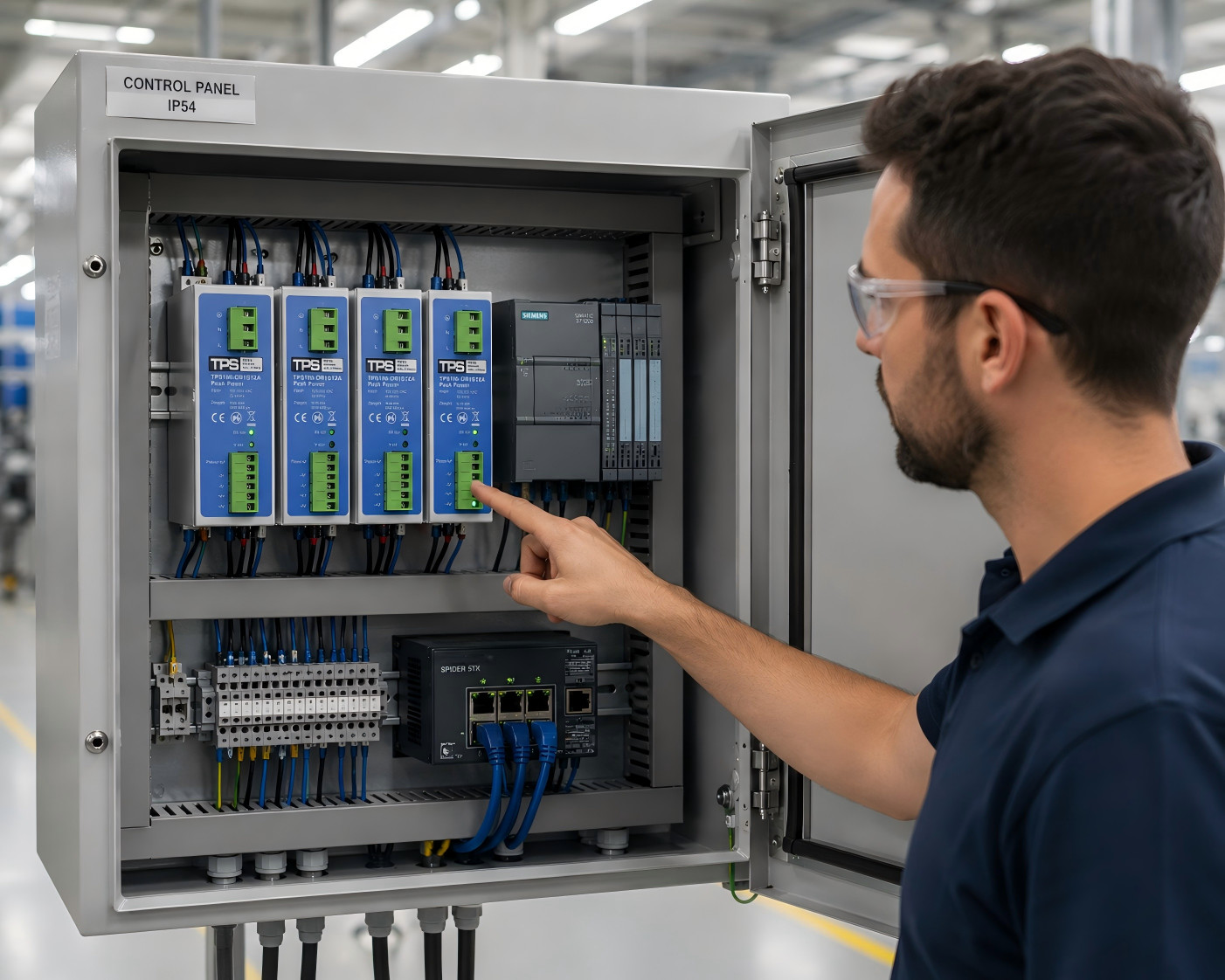

Eine einzelne Stromschiene in einem Schaltschrank kann mehrere Netzteile (oder Stromversorgungen, wenn Sie die korrekte Schreibweise bevorzugen) tragen. Eines könnte ein 12-V-DC-Netzteil für analoge Sensoren sein, ein anderes ein 24-V-DC-Netzteil für SPS-I/O und ein drittes ein dediziertes AC-DC-Netzteil für ein Touchpanel-HMI. Sie teilen sich dieselbe Hutschiene – jene einfache Metallschiene, die weltweit als TS35 genormt ist. Wenn eine Batteriepufferung benötigt wird, fügen Ingenieure ein Hutschienen-USV-Modul hinzu. Dieses Hutschienen-USV-Modul hat denselben Formfaktor, denselben Verdrahtungsstil und dieselbe Auto-Recovery-Schutz-Philosophie. Die gesamte Baugruppe wird zu einem modularen, austauschbaren Stromversorgungs-Ökosystem.
Fällt ein Gerät aus – was bei 350.000 Stunden MTBF statistisch höchstens einmal alle vierzig Jahre vorkommt –, tauscht ein Techniker es in Minuten aus, ohne den Schrank neu zu verdrahten. Diese Modularität steht in krassem Gegensatz zu Consumer-Netzteilen, die vergossen, verklebt und versiegelt sind. Ein industrielles Netzteil ist reparierbar. Seine Klemmen nehmen Feldverdrahtung auf (AWG26–14, IP20-klassifiziertes Netzteil). Seine LED-Anzeigen zeigen den Status auf einen Blick. Sein Datenblatt enthält Derating-Kurven für den Betrieb in 3000 m Höhe – denn eine Fabrik in Mexiko-Stadt (2240 m) oder eine Mine in den Anden muss genau wissen, wie viel Strom es liefern kann, wenn die Luft dünner wird.
Saubere Energie, leiser Betrieb: Der Charme der Konvektionskühlung
Betreten Sie eine beliebige Fabrikhalle. Hören Sie zu. Die lautesten Geräusche sind Pneumatik, Förderbänder, vielleicht ein Lüfter eines Servoantriebs. Aber das Hutschienen-Netzteil? Lautlos. Das liegt daran, dass es ein konvektionsgekühltes Netzteil-Design verwendet – kein Lüfter, kein Sirren, kein Staubeintrag. Wärme steigt durch Schlitze im Aluminiumgehäuse auf. Der Wirkungsgrad, der bei einem 24-V-Hutschienen-Netzteil oft 93 % erreicht, bedeutet weniger Abwärme von vornherein. Weniger Wärme bedeutet längere Kondensatorlebensdauer. Längere Lebensdauer bedeutet, dass 350.000 Stunden MTBF nicht nur eine Zahl, sondern gelebte Realität sind.
Die Ausgangsspannung ist bemerkenswert sauber. Weniger als 1 % Restwelligkeit ist typisch – oft unter 50 mV Spitze-Spitze bei einer 24-V-Schiene. Das ist wichtig, wenn Ihr AC-DC-Netzteil einen Mikrocontroller speist, der eine stabile Referenz erwartet. Es ist noch wichtiger, wenn die Last ein drahtloses Kommunikationsmodul ist, bei dem Restwelligkeit als Seitenbandrauschen erscheinen kann. Die 20 ms Überbrückungszeit stellt sicher, dass selbst dann, wenn der Eingang für ein oder zwei Netzperioden ausfällt – ein Blitzeinschlag, eine Umschaltung der Netzeinspeisung –, der Ausgang niemals einbricht. In Kombination mit einem Leistungsfaktor von 0,96 entnehmen diese Netzteile dem Netz sauber Strom, reduzieren Oberschwingungsbelastungen und Netznutzungsentgelte. Und der <0,5 mA Ableitstrom erfüllt die strengen Anforderungen medizinischer und berührungssicherer Anwendungen.
Wo Sie bereits einem begegnet sind: Geschichten, die Sie nicht kannten
Denken Sie an den automatisierten Medikamentenausgeber eines Krankenhauses. Jede Schublade hat einen Hubmagneten, der anzieht, wenn eine Pflegekraft einen Code eingibt. Viele Magnete können in schneller Folge auslösen. Ein billiges Netzteil würde einbrechen oder abschalten. Ein ordentliches stabilisiertes Netzteil mit 170-%-Leistungsboost bewältigt das ohne Drama. Oder denken Sie an das elektronische Portal einer Autobahnmautstelle. Es muss Transponder lesen, Nummernschilder erfassen und mit einem Zentralserver kommunizieren – alles in einem Metallkasten, der im Sommer auf 60 °C aufheizt. Nur ein konvektionsgekühltes Netzteil, das für 70 °C ausgelegt ist (mit Derating oberhalb von 50 °C), kann Jahr für Jahr überleben.
Die TPS-Netzteilserie ist in Windkraftanlagen, E-Ladestationen, Flughafengepäcksortieranlagen und Seekabel-Landestationen im Einsatz. Sie versorgt den LED-Bildschirm, der Ihnen Ihr Gate anzeigt. Sie hält die Überwachungskamera am Laufen. Dieses Gerät ist der stille Wegbereiter der modernen Infrastruktur.
Und das Kleingedruckte zählt: 20 ms Überbrückungszeit, um Netzaussetzer zu überbrücken. Weniger als 0,5 mA Ableitstrom für patientenverbundene Geräte. 350.000 Stunden MTBF, sodass ein Verkehrssteuerungsschrank im ländlichen Nebraska jahrzehntelang keinen Serviceeinsatz benötigt. Das sind keine Verkaufsargumente für eine Hochglanzbroschüre. Sie sind der Unterschied zwischen einer Stadt, die funktioniert, und einer Stadt, die stillsteht.
Fazit: Wenn der Aufzug das nächste Mal fährt, denken Sie daran
Wenn Sie das nächste Mal einen Aufzug betreten oder eine Ampel umschaltet oder Ihr Telefon in einer U-Bahn-Station „5G“ anzeigt, denken Sie daran: Nichts davon wäre möglich ohne zuverlässige Gleichstromversorgung. Hinter einer verschlossenen Tür, in einem wetterfesten Schaltschrank, wandelt ein Hutschienen-Netzteil 85–264 V AC in eine saubere, stabile 24-V-DC- oder 12-V-Netzspannung um. Es läuft im Teillastbetrieb, bleibt durch natürliche Konvektion kühl und wartet auf einen Motorstoß, der seinen 170-%-Leistungsboost für zehn Sekunden auslöst. Dieses Gerät hat keinen Bildschirm, keine App, keine Benachrichtigungen. Es funktioniert einfach. Das ist die höchste Form der Technologie: die Art, über die Sie nie nachdenken müssen. Der stille Wächter. Der unsichtbare Stabilisator. Die Box auf der Schiene.
