Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams in der Automobilelektronikbranche wird die Lücke zwischen einem validierten Design und einem produktionstauglichen Produkt oft durch Kleinserienproduktion geschlossen. Automobil-OEMs und Tier-1-Zulieferer müssen neue ECU-Designs, Sensormodule und Steuerplatinen validieren, bevor sie sich für Hochvolumen-Werkzeuge entscheiden. Die Herausforderung besteht darin, einen Leiterplattenbestückungspartner zu finden, der Kleinserien schnell liefern kann, ohne Qualität oder Rückverfolgbarkeit zu beeinträchtigen.
Die quick turn PCB assembly services von TPS Elektronik wurden von einem anonymen europäischen Automobil-Tier-1-Zulieferer beauftragt, die Designvalidierung für ein neues Fahrzeugsteuermodul zu unterstützen. Das Projekt erforderte schnelle Durchlaufzeiten, Kleinserienmengen und vollständige Dokumentation, um den internen Designvalidierungsprozess des Kunden zu unterstützen – vom Prototyp bis zur Pilotproduktion.
1. Die Herausforderung: Validierung von Automobilelektronik in Kleinserien
Der Kunde – ein anonymer europäischer Automobil-Tier-1-Zulieferer – entwickelte ein neues elektronisches Steuermodul für eine Fahrzeugplattform. Bevor er sich für Produktionswerkzeuge und Hochvolumenfertigung entschied, musste der Kunde das Design durch eine Reihe von Build-Phasen validieren:
- Engineering-Validierung (EV): Erste Prototypenbuilds zur Überprüfung der Schaltungsfunktionalität
- Design-Validierung (DV): Builds zur Prüfung der Leistung unter Umwelt- und elektrischer Belastung
- Produktions-Validierung (PV): Vorserienbuilds zur Validierung der Fertigungsprozesse
Jede Phase erforderte Kleinserienmengen – typischerweise 20 bis 100 Einheiten – mit schneller Durchlaufzeit, um den Entwicklungszeitplan einzuhalten. Die bestehenden Leiterplattenbestückungspartner des Kunden konnten die geforderten Lieferzeiten nicht einhalten, und einige verfügten nicht über die für die Automobilvalidierung erforderliche Dokumentation und Rückverfolgbarkeit.
Die wichtigsten Herausforderungen waren:
- Geschwindigkeit: Jede Build-Phase musste innerhalb von 2–3 Wochen abgeschlossen sein, um den Entwicklungszeitplan einzuhalten
- Kleinserienflexibilität: Die Mengen waren zu klein für Hochvolumenlinien, aber zu groß für manuelle Montage
- Automobilqualität: Die Baugruppen mussten Automobilqualitätsstandards mit vollständiger Rückverfolgbarkeit und Dokumentation erfüllen
- Design-Iteration: Der Kunde erwartete Designänderungen zwischen den Builds, was Flexibilität vom Bestückungspartner erforderte
TPS Elektronik wurde beauftragt, Quick-Turn-Automotive-Leiterplattenbestückungsservices bereitzustellen, die den Designvalidierungsprozess des Kunden von EV bis PV unterstützen.
2. Die TPS-Lösung: Quick Turn PCB Assembly für die Designvalidierung
Der Ansatz von TPS Elektronik kombinierte Geschwindigkeit, Flexibilität und Automobilqualität, um die Validierungsbuilds des Kunden zu unterstützen. Die Lösung basierte auf drei Kernelementen: schnelles Prototyping, Kleinserienproduktion und umfassende Dokumentation.

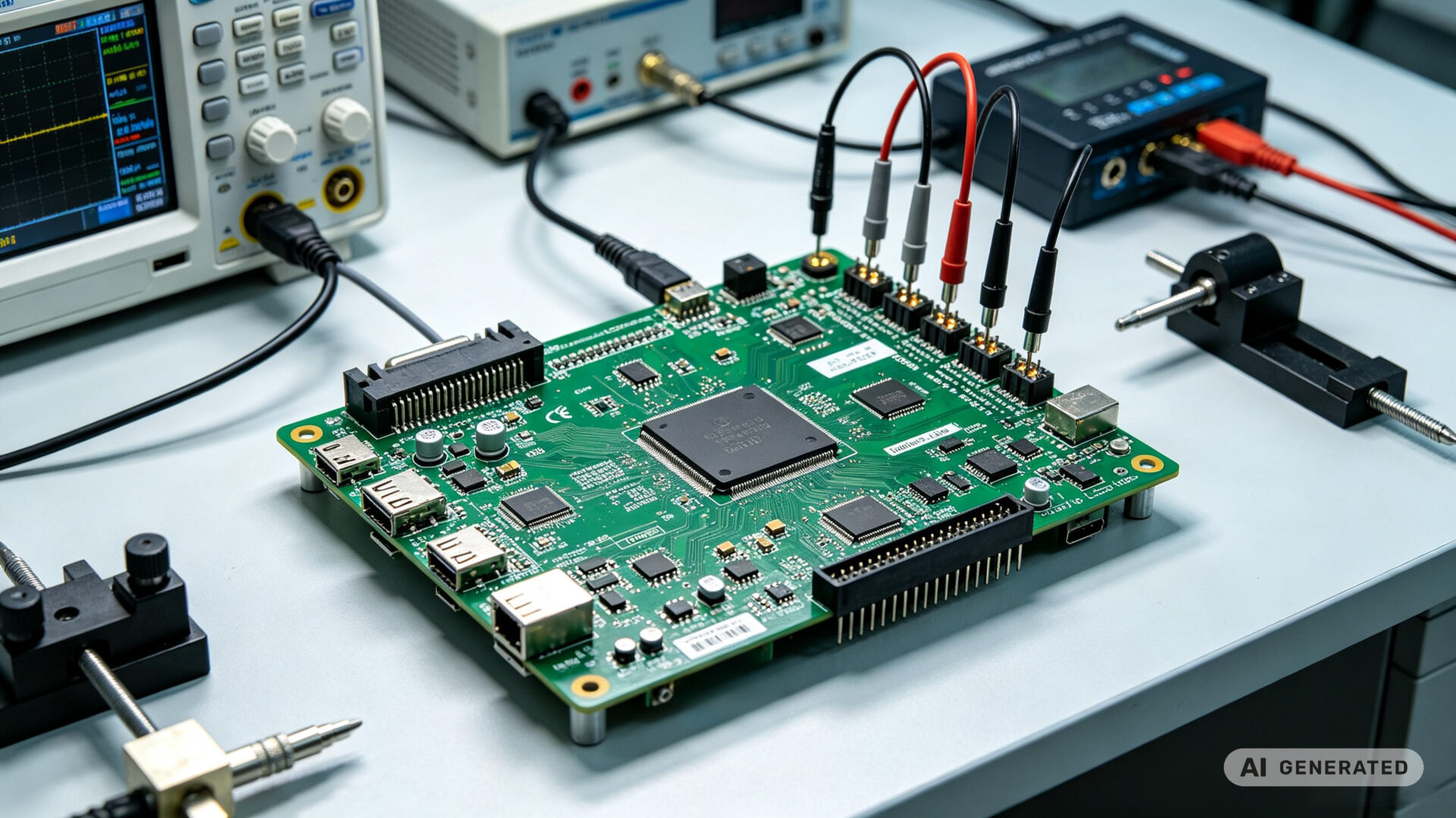

Schnelles Prototyping und Quick Turn: TPS bot schnelle Durchlaufzeiten für EV- und DV-Builds und nutzte dedizierte NPI-Linien und Quick-Turn-Schablonen, um die Rüstzeit zu minimieren. Prototypen wurden innerhalb von Tagen statt Wochen geliefert, sodass der Kunde schnell iterieren konnte.
Kleinserienproduktion: Für DV- und PV-Builds skalierte TPS die Produktion auf die erforderlichen Mengen, ohne die Qualität zu beeinträchtigen. Dieselben SMT-Linien und -Prozesse, die für die Hochvolumenproduktion verwendet werden, wurden auch für Kleinserien eingesetzt, sodass die Validierungsbuilds repräsentativ für die endgültige Produktion waren.
Automobilqualität: TPS arbeitet nach IATF 16949- und ISO-9001-Qualitätsmanagementsystemen. Alle Baugruppen wurden nach IPC-A-610 Klasse 2 oder Klasse 3 mit vollständiger Rückverfolgbarkeit und Dokumentation gefertigt, um die Validierungsanforderungen des Kunden zu unterstützen.
Weitere Informationen zu den Leiterplattenbestückungsfähigkeiten von TPS finden Sie im SMD-PCB-Bestückung und THT-Bestückung Leitfaden.
3. Fertigungsansatz: Geschwindigkeit ohne Kompromisse
Geschwindigkeit in der Leiterplattenbestückung bedeutet nicht, Abstriche bei der Qualität zu machen. Der Quick-Turn-Service von TPS Elektronik basiert auf einer Fertigungsinfrastruktur, die sowohl auf Geschwindigkeit als auch auf Qualität ausgelegt ist.
DFM-Review: Vor der Fertigung prüften TPS-Ingenieure das Design des Kunden auf Herstellbarkeit. Diese frühe Prüfung identifizierte potenzielle Probleme – Komponentenplatzierung, Schablonenöffnungen, Reflow-Profile – die die Bestückungsausbeute oder Zuverlässigkeit beeinträchtigen könnten. DFM-Feedback wurde innerhalb von 24 Stunden bereitgestellt, sodass der Kunde Designanpassungen vor dem Build vornehmen konnte.
Komponentenbeschaffung: TPS verwaltete die Komponentenbeschaffung, einschließlich Langzeitartikeln und Automobilkomponenten. Das Lieferkettenteam stellte sicher, dass alle Komponenten den Spezifikationen des Kunden entsprachen und bis zum Originalhersteller rückverfolgbar waren.

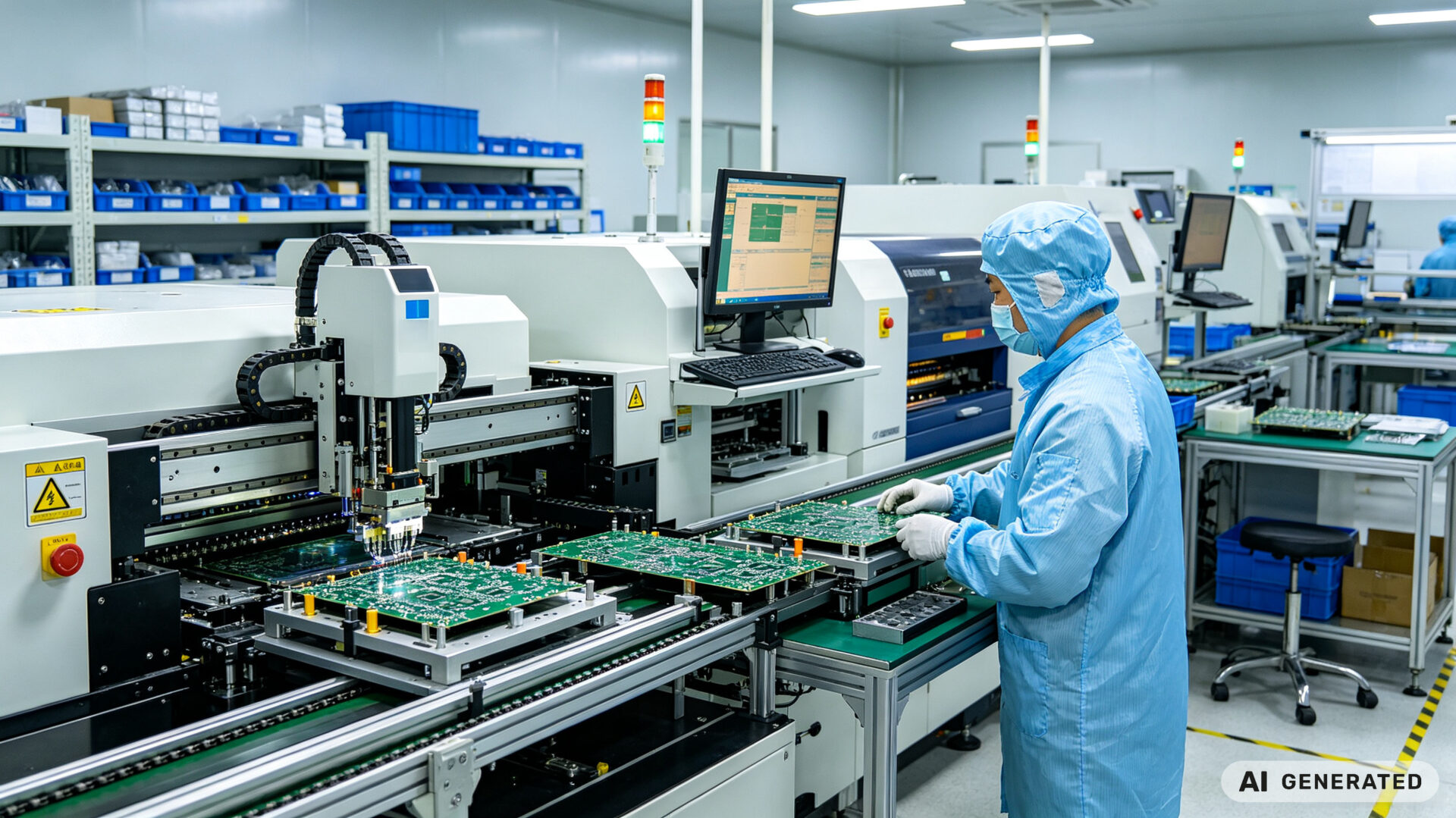

SMT-Bestückung: Die Baugruppen wurden auf Hochgeschwindigkeits-SMT-Linien mit 3D-SPI, 3D-AOI und Röntgenprüfung für BGA- und bodenseitig kontaktierte Komponenten gefertigt. Dieselben Prozesse, die für Produktionsvolumina verwendet werden, wurden auch auf Kleinserien angewendet, um Konsistenz zu gewährleisten.
Test: Funktionstests wurden mit vom Kunden bereitgestellten Testspezifikationen oder von TPS entwickelten Testvorrichtungen durchgeführt. In-Circuit-Tests (ICT) und Flying-Probe-Tests waren für komplexe Baugruppen verfügbar.
Weitere Informationen zu den Testfähigkeiten von TPS finden Sie im Leitfaden für elektronische Bauteile und PCB-Bestückungstests.
4. Qualität und Dokumentation für die Automobilvalidierung
Die Automobil-Designvalidierung erfordert mehr als nur funktionale Baugruppen – sie erfordert dokumentierte Nachweise, dass die Baugruppen die erforderlichen Spezifikationen erfüllen. TPS Elektronik lieferte umfassende Dokumentation für jeden Build:
- Erstmusterprüfung (FAI): Maß- und elektrische Berichte für das erste Teil jedes Builds
- Materialzertifikate: Vollständige Rückverfolgbarkeit von Komponenten und Materialien
- Montageberichte: Dokumentation der Montageprozesse, einschließlich Reflow-Profile und Inspektionsergebnisse
- Testberichte: Funktions- und In-Circuit-Testergebnisse für jede Einheit
- PPAP-Unterstützung: Production Part Approval Process-Dokumentation für PV-Builds verfügbar
Diese Dokumentation unterstützte den internen Validierungsprozess des Kunden und lieferte die Nachweise, die für die Designfreigabe erforderlich waren. Für Medizin- und Automobilkunden, die ISO 13485- oder IATF 16949-Dokumentation benötigen, bietet TPS dasselbe Maß an Rückverfolgbarkeit und Qualitätssicherung.
Weitere Informationen zu den Quick-Turn-Fähigkeiten von TPS für regulierte Branchen finden Sie unter EMS-Leiterplattenbestückung Rapid Prototyping für Medizin.
5. Ergebnisse: Schnellere Designvalidierung und reibungslosere NPI
Die von TPS Elektronik gelieferten quick turn PCB assembly services halfen dem Kunden, seine Designvalidierungsmeilensteine termingerecht und mit Zuversicht zu erreichen.
Wichtigste Ergebnisse:
- Schnelle Durchlaufzeit: EV- und DV-Builds innerhalb von 2 Wochen pro Phase abgeschlossen, wodurch der Entwicklungszeitplan eingehalten wurde
- Gleichbleibende Qualität: Baugruppen erfüllten Automobilqualitätsstandards mit vollständiger Dokumentation
- Design-Iterationsunterstützung: TPS berücksichtigte Designänderungen zwischen den Builds, ohne den Zeitplan zu verzögern
- Reibungslose NPI: PV-Builds validierten den Produktionsprozess und ermöglichten einen nahtlosen Übergang zur Hochvolumenfertigung
Kundenfeedback: Der Kunde stellte fest, dass die Fähigkeit von TPS, Kleinserien schnell zu liefern – unter Beibehaltung derselben Qualitätsstandards wie bei Produktionsvolumina – entscheidend zur Beschleunigung des Designvalidierungsprozesses beitrug. Die von TPS bereitgestellte Dokumentation vereinfachte den internen Validierungs- und Auditprozess.
Diese Fallstudie zeigt, wie TPS Elektronik Quick-Turn-Fähigkeiten mit Automobilqualität kombiniert, um die Designvalidierung für Automobilelektronik zu unterstützen. Durch die Bereitstellung einer einzigen Quelle für Prototyping, Kleinserienproduktion und Dokumentation hilft TPS Automobilkunden, Entwicklungszeit und -risiko zu reduzieren.
6. TPS Quick Turn PCB Assembly für Automotive
Die Quick-Turn-Leiterplattenbestückungsservices von TPS Elektronik für Automobilelektronik kombinieren Geschwindigkeit, Flexibilität und Automobilqualität in einem einzigen integrierten Workflow.
Bestückungsfähigkeiten:
- SMT-Bestückung: Feinraster, BGA, QFN, 01005-Passivbauteile mit 3D-SPI, 3D-AOI und Röntgenprüfung
- THT-Bestückung: Selektiv-, Wellen- und Handlöten mit speziellen Vorrichtungen
- Mischtechnologie: Starre, flexible und starr-flexible Baugruppen
- Box-Build: Systemintegration und Endmontage
Quick-Turn-Services:
- Schnelle Schablonen und Kitting: Dedizierte NPI-Linien für schnelle Rüstzeiten
- 24-Stunden-DFM-Feedback: Designprüfung vor der Fertigung
- Flexible Losgrößen: Von 1 Einheit bis 10.000 Einheiten
- Beschleunigte Lieferzeiten: Prototypen in Tagen, Kleinserien in 1–2 Wochen
Qualität und Dokumentation:
- IATF 16949 und ISO 9001: Automobil- und allgemeines Qualitätsmanagement
- IPC-A-610 Klasse 2/3: Verarbeitungsstandards
- FAI, Materialzertifikate, Testberichte: Vollständige Dokumentation für die Validierung
- PPAP-Unterstützung: Verfügbar für Produktionsvalidierungs-Builds
TPS unterstützt Automobilkunden vom Konzept bis zur Produktion mit dokumentierter Qualität und umfassender Unterstützung. Für kundenspezifische Stromversorgungen und Batterietestsysteme siehe den Electronic Manufacturing Services Complete Guide.
