Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams in der Industrieautomation ist die HMI-Touchpanel-Frontplatte nicht nur eine kosmetische Abdeckung – sie ist die primäre Schnittstelle zwischen Bediener und Maschine. Eine Frontplatte mit falsch positionierten Display-Ausschnitten, schlecht platzierten Montagebohrungen oder einer inkonsistenten Oberflächengüte kann die Produktion verzögern, die Montagekosten erhöhen und die Benutzererfahrung des Endprodukts beeinträchtigen.

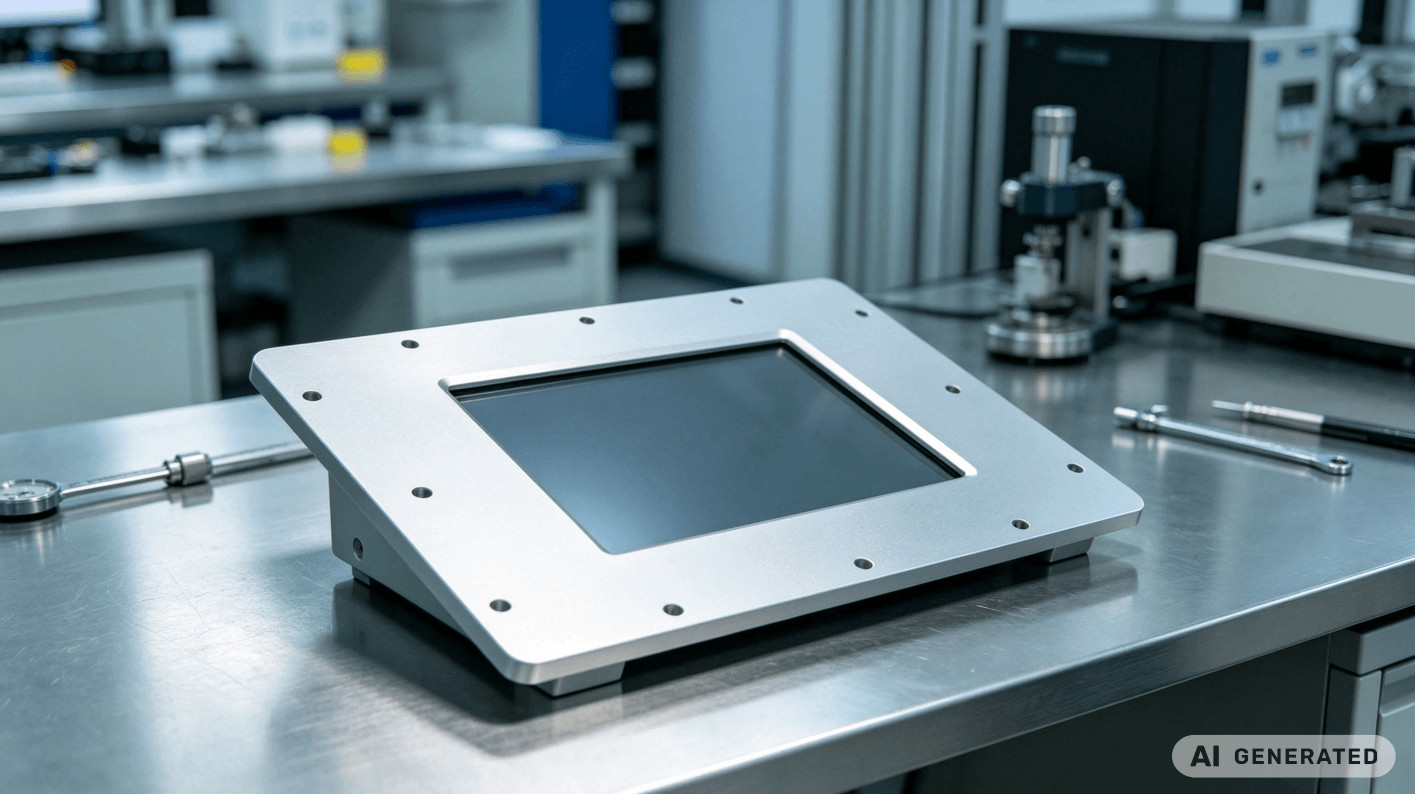

Der aluminum CNC milling von TPS Elektronik wurde von einem anonymen OEM der Industrieautomation beauftragt, präzise HMI-Touchpanel-Frontplatten mit komplexen Display-Ausschnitten, präzise positionierten Montagebohrungen und einer eloxierten Oberfläche zu fertigen, die sowohl ästhetischen als auch haltbarkeitstechnischen Anforderungen entspricht – von der Prototypenvalidierung bis zur Serienproduktion.
1. Die Herausforderung: Präzisionsausschnitte und Montagebohrungen für HMI-Touchpanels
Der Kunde – ein OEM der Industrieautomation, der ein neues Maschinensteuerungssystem entwickelte – benötigte hochwertige Aluminium-Frontplatten für seine HMI-Touchpanel-Baugruppen. Die Frontplatten dienen als sichtbare Schnittstelle zwischen Bediener und Maschine und nehmen einen Touchscreen-Display sowie eine Reihe von Steuertasten auf.
Die wichtigsten Anforderungen waren:
- Präzisions-Display-Ausschnitte: Eine große rechteckige Öffnung für das Touchscreen-Display mit engen Maßtoleranzen
- Präzise Montagebohrungen: Mehrere Montagebohrungen mit Senkungen zur sicheren Befestigung am Gehäuse
- Konsistente Oberflächengüte: Strahlmatte und eloxierte Oberfläche für Haltbarkeit und Ästhetik
- Materialstabilität: Aluminium 6061-T6 mit Spannungsarmglühung zur Aufrechterhaltung der Planheit
- Skalierbarkeit: Von Prototypenmengen bis zu Produktionsvolumina ohne Qualitätseinbußen
Der Aluminum CNC milling von TPS Elektronik wurde aufgrund seiner Fähigkeit ausgewählt, präzisionsgefertigte Aluminiumkomponenten mit engen Toleranzen, integriertem DFM-Feedback und dokumentierter Qualitätssicherung zu liefern – alles im Rahmen einer Electronic-Manufacturing-Services(EMS)-Umgebung.
Mehr über TPS-Präzisions-CNC-Bearbeitungstoleranzen erfahren →
2. Die TPS-Lösung: Integriertes aluminum CNC milling für HMI-Frontplatten
Der Ansatz von TPS Elektronik kombinierte Präzisions-CNC-Fräsen mit integrierten EMS-Fähigkeiten, um HMI-Frontplatten zu liefern, die alle Kundenanforderungen erfüllten und gleichzeitig den übergeordneten Fertigungsworkflow vereinfachten.
Design-for-Manufacturing(DFM)-Prüfung:
- TPS-Ingenieure prüften das Kundendesign, um Ausschnittgeometrien für Bearbeitbarkeit und Werkzeugzugang zu optimieren
- Montagebohrungen wurden auf Positionsgenauigkeit und Senktiefenkonsistenz bewertet
- Die Materialauswahl wurde bestätigt: 6061-T6-Aluminium für hervorragendes Festigkeits-Gewichts-Verhältnis, Korrosionsbeständigkeit und Zerspanbarkeit
Präzisionsbearbeitung:
- 3-Achs- und 4-Achs-CNC-Fräsen von Aluminiumblöcken zu fertigen Frontplatten
- Präzisions-Display-Ausschnitte mit Maßtoleranzen von ±0,01–0,05 mm für kritische Merkmale
- Montagebohrungen mit Positionsgenauigkeit zur Anpassung an Gehäuse- und PCB-Schnittstellen
- Senkungen und angeschrägte Kanten für sauberes, professionelles Erscheinungsbild
Oberflächenveredelung:
- Strahlen für gleichmäßige matte Oberflächenvorbereitung
- Eloxieren Typ II für Korrosionsbeständigkeit und Haltbarkeit
- Farbanpassung an Kundenspezifikationen für konsistentes Markenbild
Für industrielle HMI-Aluminiumplatten stellt die Kombination aus Präzisionsbearbeitung und Oberflächenveredelung sicher, dass die Frontplatte sowohl funktionale als auch ästhetische Anforderungen erfüllt. Der Display-Ausschnitt muss präzise positioniert sein, um eine Behinderung des Touchscreens zu vermeiden, während die Montagebohrungen perfekt mit dem Gehäuse übereinstimmen müssen, um Spalte oder Fehlausrichtungen zu verhindern.
3. Fertigungsansatz: Vom Vollmaterial zur fertigen Frontplatte
Der Fertigungsprozess für die HMI-Frontplatten wurde entwickelt, um konsistente Qualität über Prototypen- und Produktionsvolumina hinweg zu liefern:
Materialvorbereitung:
- Aluminium-6061-T6-Blöcke wurden aufgrund ihrer Stabilität nach Wärmebehandlung ausgewählt
- Eine Spannungsarmglühung wurde durchgeführt, um Eigenspannungen zu minimieren, die während der Bearbeitung zu Verformungen führen könnten
CNC-Fräsoperationen:
- Schruppdurchgänge entfernten das meiste Material effizient
- Schlichtdurchgänge erreichten die erforderliche Maßgenauigkeit und Oberflächengüte
- Präzisionswerkzeugbahnen wurden für die Aluminiumbearbeitung optimiert, um Werkzeugverschleiß zu minimieren und konsistente Ergebnisse sicherzustellen
Sekundäroperationen:
- Senken der Montagebohrungen für bündige Befestigungselemente
- Kantenanfasungen für saubere, sichere Kanten und professionelles Erscheinungsbild
- Entgraten aller Ausschnitte und Kanten gemäß Kundenspezifikation
Oberflächenveredelung:
- Strahlen zur Erzielung einer gleichmäßigen matten Oberfläche
- Eloxieren Typ II für Korrosionsbeständigkeit und Haltbarkeit
- Maßzugaben für das Eloxieren wurden in die Toleranzen integriert
Für CNC-gefräste Frontplatten stellt die Kombination aus Präzisionsbearbeitung und kontrollierter Oberflächenveredelung sicher, dass das Endbauteil sowohl dimensionale als auch ästhetische Spezifikationen erfüllt. Die eloxierte Oberfläche schützt das Aluminium nicht nur vor Korrosion, sondern bietet auch ein professionelles Erscheinungsbild, das die wahrgenommene Qualität des Endprodukts verbessert.
4. Qualitätssicherung: Maßgenauigkeit und Oberflächengüte
Die Qualitätssicherung war während des gesamten Fertigungsprozesses integriert, um sicherzustellen, dass jede Frontplatte die Kundenspezifikationen erfüllte:
Prozessbegleitende Prüfung:
- Kritische Maße wurden während der Bearbeitung mit prozessbegleitenden Messtastern überprüft
- Der Werkzeugverschleiß wurde überwacht, um eine gleichbleibende Maßgenauigkeit zu gewährleisten
Endprüfung:
- CMM-Prüfung (Koordinatenmessgerät) überprüfte alle kritischen Maße, einschließlich Ausschnittgröße, Lochpositionen und Planheit
- Die Oberflächengüte wurde gemäß Kundenspezifikation überprüft
- Eloxierschichtdicke und Farbkonsistenz wurden geprüft
Dokumentation:
- Erstmusterprüfberichte (FAI) wurden für das erste Teil jeder Produktionscharge bereitgestellt
- Materialzertifikate mit vollständiger Rückverfolgbarkeit der Materialherkunft
- Maßprüfberichte für Qualitätsaufzeichnungen und Audits
Für Aluminium-Frontplattenbearbeitung stellt die Kombination aus Präzisionsbearbeitung, prozessbegleitender Prüfung und umfassender Dokumentation sicher, dass jede Komponente die erforderlichen Spezifikationen erfüllt. Dies ist besonders wichtig für HMI-Frontplatten, bei denen die Maßgenauigkeit direkt den Sitz und die Funktion von Touchscreen und Bedienelementen beeinflusst.
5. Der Integrationsvorteil: Von der Bearbeitung zur Montage
Was den aluminum CNC milling von TPS von einer konventionellen Werkstatt unterscheidet, ist die Integration. Der TPS-EMS-CNC-Frässervice ist kein eigenständiger Bearbeitungsbetrieb – er ist eine integrierte Fertigungskapazität innerhalb des TPS-EMS-Portfolios.
Für das HMI-Frontplatten-Projekt bedeutete diese Integration:
- Koordinierte Dokumentation: Bearbeitungs-, Veredelungs- und Montageanforderungen wurden in einem einzigen Workflow dokumentiert
- Lieferkettenkontinuität: Ein einziger Partner lieferte bearbeitete Teile, Veredelung und Montagekoordination
- Reduziertes Schnittstellenrisiko: Mechanische Toleranzen, Materialauswahl und Prüfbezüge wurden mit den übergeordneten Montageanforderungen abgestimmt
- Vereinfachte Logistik: Die Frontplatten wurden montagebereit für den finalen Zusammenbau mit Touchscreen und Bedienelementen geliefert
Eine konventionelle Werkstatt liefert Teile nach Zeichnung. TPS liefert Teile, die für die Integration in Ihren elektronischen Montageworkflow validiert sind, mit koordinierter Qualitätsdokumentation und Lieferkettenkontinuität.
Für kundenspezifische Frontblenden-CNC bedeutet dieser integrierte Ansatz, dass die Frontplatte nicht nur ein bearbeitetes Teil ist – sie ist eine Komponente, die mit Blick auf die Endmontage konstruiert, bearbeitet, veredelt und geprüft wurde. Das Ergebnis ist eine Frontplatte, die perfekt passt, professionell aussieht und im Feld zuverlässig funktioniert.
Der Aluminum CNC milling von TPS wird durch eine Reihe von Maschinentechnologien unterstützt – einschließlich 3-Achs-, 4-Achs- und 5-Achs-Fräsen – die es ermöglichen, komplexe Geometrien in einem einzigen Aufspannen herzustellen, was die Genauigkeit verbessert und die Durchlaufzeit verkürzt.
