Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams in der hochdichten Rechenzentrumsbranche ist der Übergang von luftgekühlter zu flüssigkeitsgekühlter Serverinfrastruktur kein Trend – er ist eine Notwendigkeit, die durch die thermischen Anforderungen von AI- und GPU-Computing bedingt ist. Eine einzelne NVIDIA B200-GPU hat eine TDP von 1.000 W, und ein voll bestücktes Rack kann über 100 kW Leistungsaufnahme überschreiten, was herkömmliche Luftkühlung unzureichend macht.

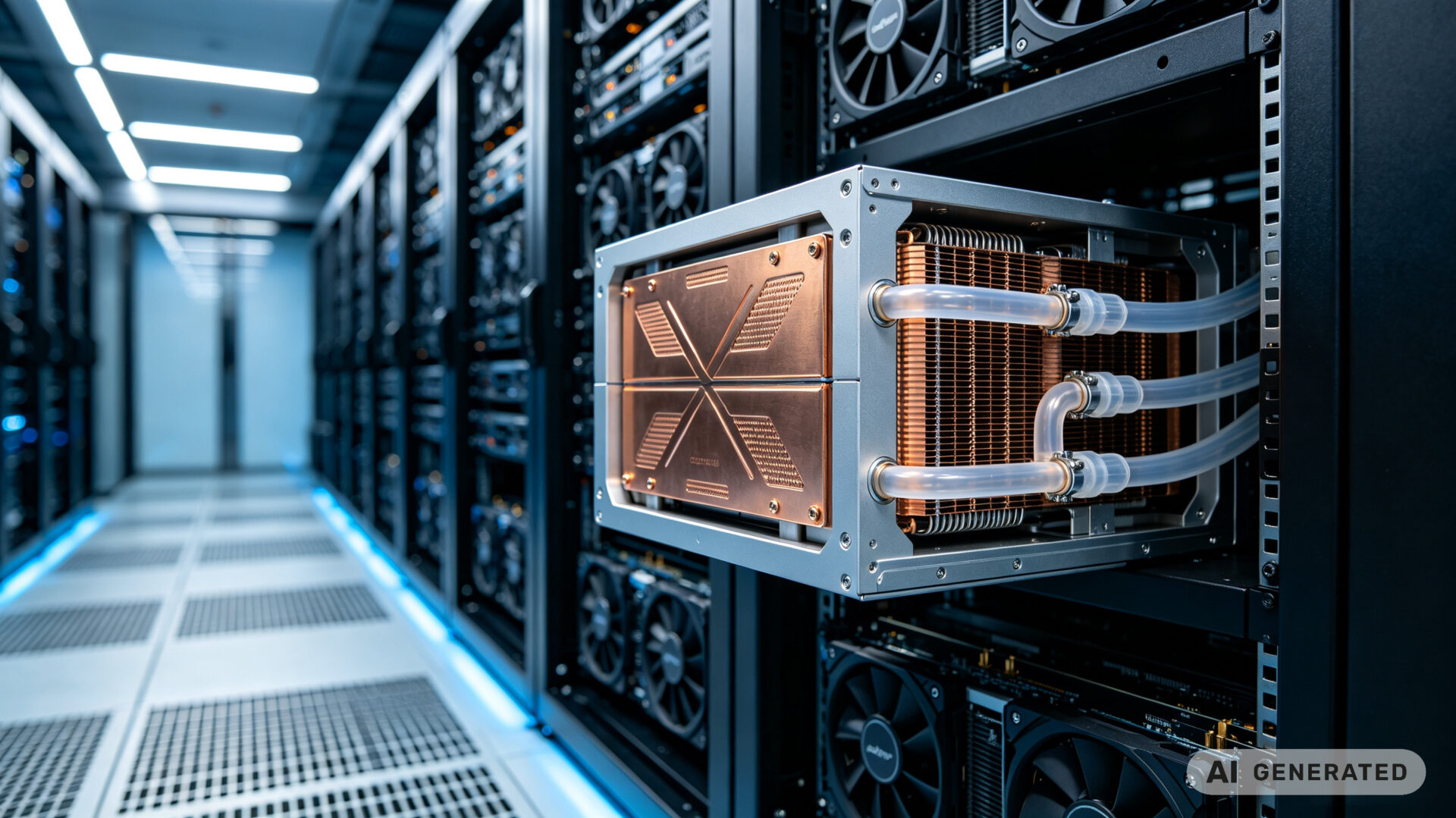

Der custom metal enclosures for electronics service von TPS Elektronik wurde von einem anonymen Hyperscale-Rechenzentrumsbetreiber beauftragt, ein Kupfer-Aluminium-Hybrid-Servergehäuse mit integrierten Flüssigkeitskühlungs-Verteilern für hochdichte GPU-Cluster zu entwerfen und zu fertigen. Die Herausforderung: die Wärmeleitfähigkeit von Kupfer mit den leichten strukturellen Eigenschaften von Aluminium in einem einzigen Gehäuse zu kombinieren, das den ORv3-Rackspezifikationen entspricht und strenge Dichtheitsprüfungen besteht – vom Prototyp bis zur Serienproduktion.
1. Die Herausforderung: Flüssigkeitskühlungs-Integration in hochdichten GPU-Racks
Der Kunde – ein Hyperscale-Rechenzentrumsbetreiber, der AI-Trainingscluster bereitstellt – stand vor einer kritischen Infrastrukturherausforderung: Die vorhandenen Servergehäuse konnten die für die nächste Generation von GPU-Servern erforderliche Flüssigkeitskühlungsinfrastruktur nicht aufnehmen. Die direkte Chip-Flüssigkeitskühlung erfordert Flüssigkeitskühlungs-Verteiler, die Kühlmittel zu einzelnen auf jeder GPU montierten Kühlplatten verteilen und so ein komplexes Netzwerk von Fluidverbindungen im Server-Chassis schaffen.
Die wichtigsten Anforderungen waren:
- Integrierte Flüssigkeitskühlungs-Verteiler: Das Gehäuse muss Kühlmittelverteiler mit leckagefreien Verbindungen aufnehmen
- Kupfer-Aluminium-Hybrid-Konstruktion: Kupferkühlplatten für maximale Wärmeleitfähigkeit; Aluminiumrahmen für leichtes strukturelles Tragwerk
- ORv3-Rack-Konformität: Gehäuseabmessungen und Montageschnittstellen müssen den Open-Compute-Project-Open-Rack-V3-Spezifikationen entsprechen
- Hohe Dichte: Unterstützung mehrerer GPU-Server pro Gehäuse bei minimalem Fußabdruck
- Leckagefreie Integration: Alle Fluidverbindungen müssen vor der Inbetriebnahme Druck- und Dichtheitsprüfungen bestehen
Herkömmliche gestanzte oder geformte Stahlgehäuse konnten diese Anforderungen nicht erfüllen. Der Kunde benötigte einen Partner, der in der Lage war, Präzisionsblechverarbeitung über verschiedene Materialien hinweg – Kupfer und Aluminium – mit integrierter Fluidkanalbearbeitung und Montage durchzuführen.
TPS Elektronik wurde beauftragt, eine kundenspezifische Metallgehäuse-Lösung zu entwickeln, die Flüssigkeitskühlungs-Verteiler in ein Kupfer-Aluminium-Hybrid-Chassis integriert und den Übergang des Kunden zu flüssigkeitsgekühlter AI-Infrastruktur unterstützt.

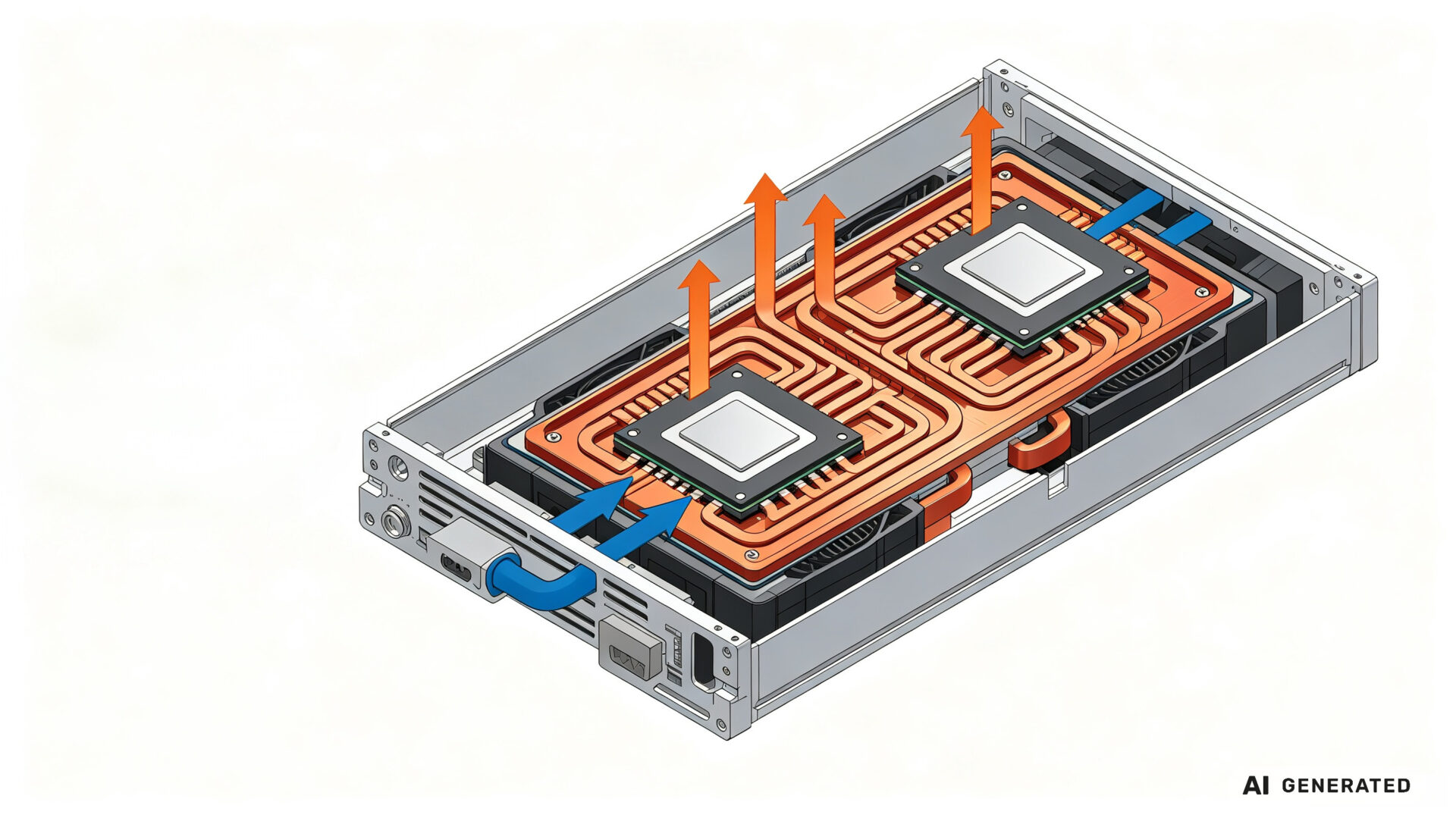

2. Die TPS-Lösung: Kupfer-Aluminium-Hybrid-Gehäusedesign
Der Ansatz von TPS Elektronik kombinierte Blechfertigungsexpertise mit Thermalmanagement-Engineering, um ein Kupfer-Aluminium-Hybrid-Servergehäuse zu liefern, das alle Kundenanforderungen erfüllte.
Design & Engineering:
- Hybride Materialstrategie: Kupferkühlplatten und Fluidkanäle für optimale Wärmeleitfähigkeit; Aluminiumrahmen und Strukturelemente für Gewichtsreduzierung
- Integriertes Verteilungsdesign: Kühlmittelverteilungskanäle direkt in die Gehäusestruktur gefräst, wodurch separate Verteilerkomponenten entfallen
- ORv3-Konformität: Gehäuse nach Open-Rack-V3-Mechanikspezifikationen, einschließlich Montageschnittstellen und Maßanforderungen
- Leckagefreie Abdichtung: O-Ring-Nuten und Dichtflächen mit engen Toleranzen für zuverlässige Fluidverbindungen
Materialauswahl:
- Kupfer (C11000): Kühlplatten und Fluidkanäle für maximale Wärmeleitfähigkeit (401 W/m·K)
- Aluminium (6061-T6): Rahmen und Strukturkomponenten für leichte Festigkeit und Korrosionsbeständigkeit
- Verbindung ungleicher Metalle: Übergangsschnittstellen zur Bewältigung der unterschiedlichen Wärmeausdehnung von Kupfer und Aluminium
Für Kupfer-Aluminium-Hybrid-Chassis ist die Bewältigung der unterschiedlichen Wärmeausdehnung der beiden Metalle entscheidend. Kupfer dehnt sich mit etwa 16,5 µm/m·K aus, während Aluminium sich mit 23,1 µm/m·K ausdehnt – ein Unterschied, der zu Verbindungsversagen führen kann, wenn er nicht richtig konstruiert wird. Das Engineering-Team von TPS begegnete diesem Problem durch sorgfältig konstruierte Übergangsschnittstellen und Fügetechniken, die unterschiedliche Ausdehnung berücksichtigen.
3. Fertigungsansatz: Präzisionsblechverarbeitung für Flüssigkeitskühlung
Die kundenspezifische Blechfertigung von TPS Elektronik war für den Erfolg dieses Projekts entscheidend. Der Fertigungsprozess umfasste mehrere Präzisionsoperationen:
Schneiden & Umformen:
- Faserlaserschneiden: Präzisionsschneiden von Aluminium- und Kupferblechen mit ±0,1–0,2 mm Toleranz
- CNC-Abkantbiegen: Umformen komplexer Gehäusegeometrien mit Biegewinkeln innerhalb von ±0,5°
- CNC-Bearbeitung: Präzisionsfräsen von Fluidkanälen, Dichtflächen und Montageschnittstellen
Fügen & Montage:
- WIG-Schweißen: Präzisionsschweißen von Kupferkomponenten und Aluminiumrahmenteilen
- Fügen ungleicher Metalle: Spezielle Techniken für Kupfer-Aluminium-Übergangsverbindungen
- Einsatzmontage: PEM-Einsätze und Gewindebefestigungen für die Komponentenmontage
Oberflächenbehandlung & Prüfung:
- Oberflächenveredelung: Entgraten, Strahlen und Pulverbeschichtung für Korrosionsbeständigkeit und Ästhetik
- Druckprüfung: Dichtheitsprüfung aller Fluidkanäle bei 1,5-fachem Betriebsdruck
- Erstmusterprüfung (FAI): Umfassende Maßberichte gemäß AS9100
Für flüssigkeitsgekühlte Servergehäuse aus Metall erfordert die Integration von Fluidpfaden in die Metallstruktur außergewöhnliche Präzision. Die hauseigenen Blechverarbeitungsfähigkeiten von TPS – einschließlich der CNC-Bearbeitung von Kühlkanälen direkt in Kupfer und Aluminium – ermöglichten es dem Kunden, separate Verteilerkomponenten zu eliminieren, wodurch die Montagekomplexität und potenzielle Leckstellen reduziert wurden.
Der integrierte EMS-Ansatz von TPS bedeutete, dass die Blechfertigung mit den übergeordneten Systemanforderungen koordiniert wurde, einschließlich PCB-Montage, Kabelverlegung und Thermalmanagement-Schnittstellen. Der EMS-Blechverarbeitungsservice von TPS bot den End-to-End-Workflow von der RFQ bis zur geprüften Produktion.
4. Integration und Ergebnisse: ORv3-Konformität und thermische Ziele
Das von TPS Elektronik gelieferte Kupfer-Aluminium-Hybrid-Servergehäuse übertraf die Leistungsziele des Kunden und erfüllte alle ORv3-Konformitätsanforderungen.
Wichtigste Ergebnisse:
- ORv3-Konformität: Gehäuse erfüllte alle Open-Rack-V3-Mechanikspezifikationen, einschließlich Montageschnittstellen und Maßanforderungen
- Thermische Leistung: Integrierte Kupferkühlplatten erreichten einen thermischen Widerstand unter 0,05 K/W und ermöglichten den GPU-Betrieb bei voller TDP
- Dichtheitsintegrität: Alle Fluidkanäle bestanden die Druckprüfung bei 1,5-fachem Betriebsdruck ohne Leckage
- Gewichtsreduzierung: Der Aluminiumrahmen reduzierte das Gehäusegewicht um etwa 30 % im Vergleich zu reinen Kupfer- oder Stahlkonstruktionen
- Montagevereinfachung: Das integrierte Verteilungsdesign eliminierte separate Verteilerkomponenten und reduzierte die Montagezeit um 25 %
Betriebliche Vorteile:
- Reduzierte Kühlenergie: Die durch den integrierten Verteiler ermöglichte direkte Chip-Flüssigkeitskühlung reduzierte den Kühlenergieverbrauch um bis zu 30 %
- Höhere Rack-Dichte: Das kompakte Gehäusedesign unterstützte mehr GPU-Server pro Rack
- Vereinfachte Wartung: Das integrierte Verteilungsdesign mit leckagefreien Verbindungen reduzierte die Wartungskomplexität
Diese Fallstudie zeigt, wie TPS Elektronik Expertise in kundenspezifischen Metallgehäusen für die Elektronik, Präzisionsblechverarbeitung und Thermalmanagement-Engineering kombiniert, um integrierte Lösungen für hochdichte Rechenzentrumsanwendungen zu liefern. Durch die direkte Integration von Flüssigkeitskühlungs-Verteilern in die Gehäusestruktur half TPS dem Kunden, mit minimalen Störungen von luftgekühlter auf flüssigkeitsgekühlte AI-Infrastruktur umzusteigen.
5. TPS-Fähigkeiten für flüssigkeitsgekühlte Gehäuse
Der kundenspezifische Blechfertigungsservice von TPS Elektronik für flüssigkeitsgekühlte Servergehäuse kombiniert Präzisionsfertigung, Materialexpertise und Thermalmanagement-Engineering in einem einzigen integrierten Workflow.
Fertigungskapazitäten:
- Faserlaserschneiden: Präzisionsschneiden von Aluminium, Kupfer und Stahl mit ±0,1–0,2 mm Toleranz
- CNC-Abkantbiegen: Komplexe Geometrien mit Biegewinkeln ±0,5°
- CNC-Bearbeitung: Präzisionsfräsen von Fluidkanälen, Dichtflächen und Montageschnittstellen
- WIG- und MIG-Schweißen: Präzisionsschweißen von Kupfer-, Aluminium- und Stahlkomponenten
- Oberflächenveredelung: Entgraten, Strahlen, Pulverbeschichtung und Eloxieren
- Montage: Einsatzmontage, Komponentenmontage und Endmontage
Spezielle Fähigkeiten für Flüssigkeitskühlung:
- Kupfer-Aluminium-Hybrid-Fertigung: Präzisionsfügen ungleicher Metalle mit Wärmeausdehnungsmanagement
- Integrierte Fluidkanalbearbeitung: CNC-Fräsen von Kühlmittelkanälen direkt in Gehäusestrukturen
- Leckagefreie Dichtflächen: Präzisionsbearbeitung von O-Ring-Nuten und Dichtungsschnittstellen
- Druckprüfung: Dichtheitsprüfung aller Fluidkanäle bei 1,5-fachem Betriebsdruck
Qualität & Konformität:
- ISO 9001 und IATF 16949: Qualitätsmanagementsysteme
- Erstmusterprüfung (FAI): Umfassende Maßberichte
- Materialzertifikate: Vollständige Rückverfolgbarkeit der Materialherkunft
- PPAP: Production Part Approval Process auf Anfrage verfügbar
TPS unterstützt sowohl Prototypen- als auch Produktionsvolumina mit skalierbaren Fertigungskapazitäten für flüssigkeitsgekühlte Gehäuseprogramme jeder Größe. Der kundenspezifische Blechfertigungsservice von TPS ist in die übergeordneten EMS-Fähigkeiten integriert – einschließlich Kabelbaugruppen, Leiterplattenbestückung und Systemintegration – und reduziert so die Komplexität der Lieferkette für Systemintegratoren und Einkaufsteams.
Für GPU-Rechenzentrums-Metallgehäuse bieten die Blechverarbeitung und kundenspezifische Metallfertigung von TPS eine umfassende Lösung vom Design bis zur Produktion.
