Für Systemintegratoren, Elektroingenieure und Einkaufsteams in der Stromüberwachungs- und Energiemesstechnik ist der Stromsensortransformator kein Standardbauteil – er ist die Komponente, die Messgenauigkeit, Netzqualitätsanalysefähigkeit und behördliche Konformität bestimmt. Ein Transformator mit schlechter Phasenlinearität oder inkonsistentem Übersetzungsfehler kann einen gesamten Energiezähler nicht konform mit den IEC-61869-Normen machen, was die Produktzertifizierung und den Markteintritt verzögert.
Der custom transformer winding service von TPS Elektronik für miniaturisierte Stromsensortransformatoren wurde von einem anonymen Hersteller von Stromüberwachungsgeräten beauftragt, hochgenaue Transformatoren mit hervorragender Phasenlinearität für eine nächste Generation von Energiemessgeräten zu entwickeln – von der Prototypenvalidierung bis zur Serienproduktion.
1. Die Herausforderung: Hohe Genauigkeit und Phasenlinearität bei miniaturisierten Stromsensortransformatoren
Der Kunde – ein europäischer Hersteller von Stromüberwachungsgeräten, der eine nächste Generation von eichrechtskonformen Energiemessgeräten entwickelte – stand vor einer kritischen Komponentenherausforderung. Ihre vorhandenen Stromsensortransformatoren konnten die kombinierten Anforderungen an hohe Genauigkeit, hervorragende Phasenlinearität und die miniaturisierte Bauform des neuen Messgerätedesigns nicht erfüllen.
Die wichtigsten Anforderungen waren:
- Hohe Genauigkeit: Klasse 0,1 oder besser gemäß IEC 61869-2, mit Übersetzungsfehler innerhalb von ±0,1 % über den Messbereich
- Hervorragende Phasenlinearität: Phasenverschiebung innerhalb von ±5 Minuten über den Nennstrombereich, unerlässlich für genaue Leistungsfaktor- und Blindleistungsmessung
- Miniaturisierte Bauform: PCB-montierbares Design, das in das kompakte Gehäuse des Messgeräts passt
- Weiter Strombereich: Genauigkeit von 5 % bis 120 % des Nennstroms
- Temperaturstabilität: Gleichbleibende Genauigkeit über den Betriebstemperaturbereich von -40°C bis +85°C
Die Phasenlinearität bei Stromtransformatoren ist besonders schwer zu erreichen. Der Phasenfehler entsteht durch den Magnetisierungsstrom des Transformators und die Phasenverschiebung zwischen Primär- und Sekundärstrom. Bei miniaturisierten Transformatoren mit kleinen Kernquerschnitten ist der Magnetisierungsstrom im Verhältnis zum Nennstrom größer als bei vollwertigen Transformatoren, was die Phasenfehlerkontrolle erschwert. Für messgenaue Stromtransformatoren führt die nichtlineare Magnetisierung des Kernmaterials zu zusätzlichen Phasenfehlern, die mit dem Primärstrom variieren.
Während Genauigkeitsklassen von 0,1 bis 1,0 für Standard-Netzfrequenzanwendungen definiert sind, machen die kleinen Kernquerschnitte bei miniaturisierten Bauformen die Phasenfehlerkontrolle besonders anspruchsvoll. Der Kunde hatte zuvor Transformatoren von zwei Lieferanten bezogen – keiner konnte die erforderliche Phasenlinearität über den gesamten Betriebsbereich konsistent erreichen, und die Komponenten eines Lieferanten wiesen inakzeptable Chargen-zu-Chargen-Schwankungen des Übersetzungsfehlers auf.
TPS Elektronik wurde beauftragt, eine kundenspezifische Ringkern-Stromtransformator-Wicklungslösung zu entwickeln, die Klasse-0,1-Genauigkeit mit hervorragender Phasenlinearität in miniaturisierter Bauform liefert.
2. Die TPS-Lösung: Kundenspezifische Ringkernwicklung für Präzisionsstrommessung
Der Ansatz von TPS Elektronik kombinierte Präzisionsringkernwicklung mit sorgfältiger Materialauswahl und Prozesskontrolle, um Stromsensortransformatoren zu liefern, die alle Kundenanforderungen erfüllten.
Kernmaterialauswahl:
Das magnetische Kernmaterial ist die Grundlage der Stromtransformatorgenauigkeit. TPS bewertete mehrere Kernmaterialien, um die erforderliche Kombination aus hoher Permeabilität, niedriger Koerzitivfeldstärke und linearen B-H-Eigenschaften zu erreichen:
- Permalloy (80 % Ni-Fe): Hohe Anfangspermeabilität und hervorragende Linearität, erreicht Klasse 0,1
- Nanokristallines Material: Hohe Permeabilität mit geringen Verlusten, geeignet für Breitbandanwendungen
- Mikrokristalline Eisenkerne: Kostengünstige Alternative für Anwendungen mit weniger anspruchsvollen Genauigkeitsanforderungen
Für diesen Kunden wurden Permalloy-Kerne aufgrund ihrer überlegenen Linearität und der Fähigkeit, Klasse-0,1-Genauigkeit in miniaturisierter Bauform zu erreichen, ausgewählt. Die Kerngeometrie wurde optimiert, um die Querschnittsfläche innerhalb der PCB-Fußabdruckbeschränkungen zu maximieren, wodurch der Magnetisierungsstrom reduziert und der Phasenfehler verbessert wurde.
Wicklungsdesign:
- Sekundärwicklung mit präziser Windungszahl für das erforderliche Übersetzungsverhältnis
- Gleichmäßige Wicklungsverteilung um den Ringkern zur Minimierung von Streufluss und Verbesserung der Linearität
- Isolierter Primärleiter durch die Kernmitte für Einzelwindungs-Primärkonfiguration
Für miniaturisierte Ringkern-Stromtransformatoren ist die Wicklungsverteilung um den Kern entscheidend. Eine ungleichmäßige Wicklungsverteilung erzeugt eine ungleichmäßige Flussverteilung im Kern, was zu lokaler Sättigung und nichtlinearem Verhalten führt. Die automatisierten Wickelmaschinen von TPS gewährleisten eine gleichmäßige, konsistente Wicklungsverteilung bei jedem Transformator.
3. Fertigungsansatz: Präziser Ringkernwickelprozess
Der custom transformer winding-Herstellungsprozess von TPS Elektronik wurde entwickelt, um über Prototypen- und Produktionsvolumina hinweg konsistente Qualität mit vollständiger Rückverfolgbarkeit und Dokumentation zu liefern.
Kernvorbereitung:
- Permalloy-Kerne werden präzisionsgeschliffen, um gleichbleibende magnetische Eigenschaften und Abmessungen zu gewährleisten
- Die Kerne durchlaufen eine spannungsarmglühende Wärmebehandlung zur Eliminierung von Eigenspannungen, die die Permeabilität beeinträchtigen könnten
- Die Kernabmessungen werden vor dem Wickeln überprüft, um eine gleichbleibende magnetische Weglänge sicherzustellen

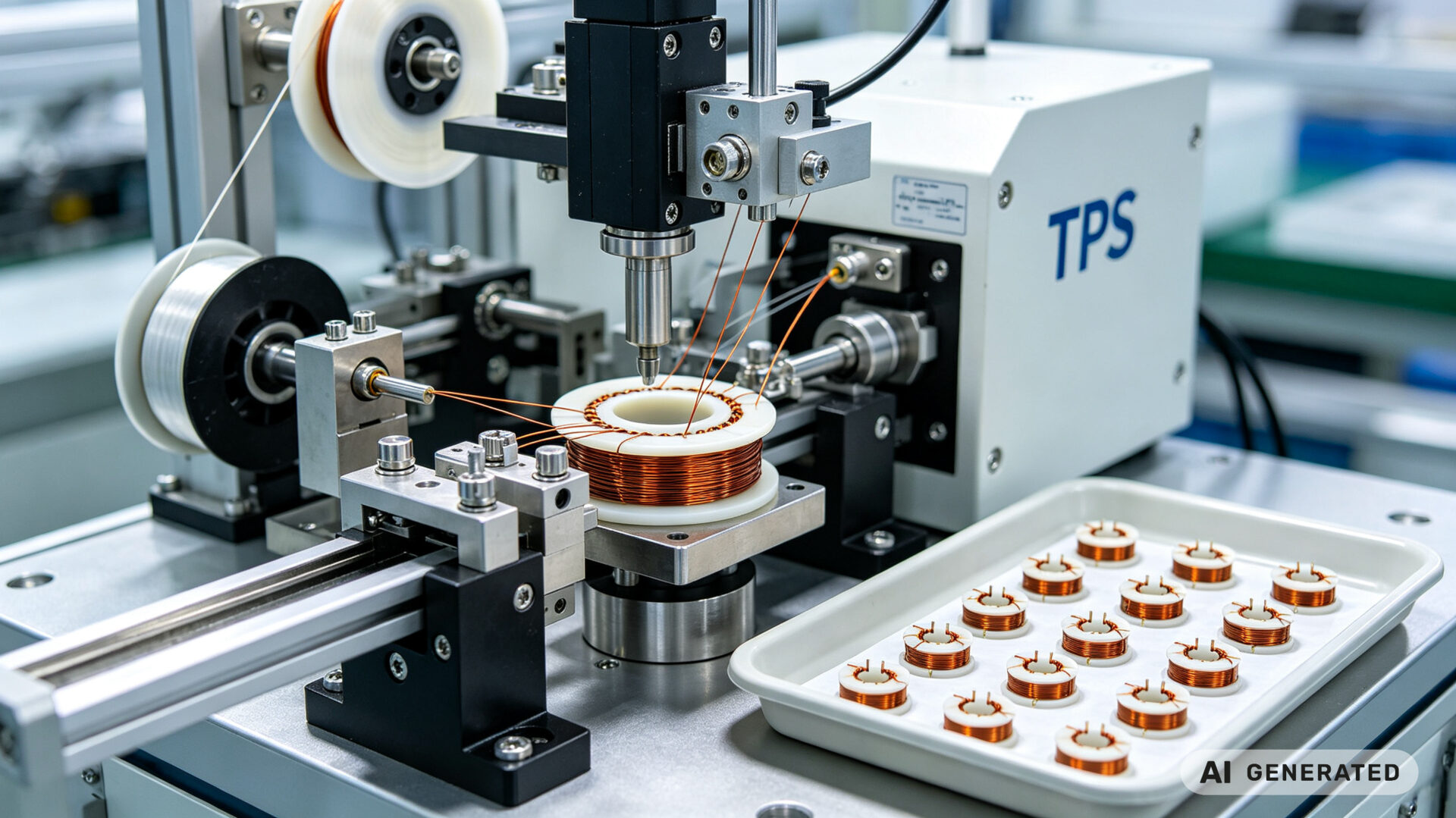

Automatisiertes Ringkernwickeln:
- Mehrachsen-CNC-Wickelmaschinen für feine Drahtstärken bis AWG 40
- Präzisionsspannungskontrolle zur Vermeidung von Drahtdehnung oder Isolationsschäden während des Wickelns
- Gleichmäßige Lagenverteilung zur Minimierung von Streufluss und Phasenfehler
- Automatische Windungszählung mit einer Genauigkeit von ±1 Windung
Für miniaturisierte Stromtransformator-Sonderanfertigungen ist die Fähigkeit zur Verarbeitung feiner Drähte mit präziser Spannungskontrolle unerlässlich. Die kleinen Kerngrößen bei miniaturisierten Transformatoren erfordern feine Drahtstärken, und selbst kleine Spannungsschwankungen können die elektrischen Eigenschaften der Wicklung beeinträchtigen.
Sekundäroperationen:
- Anschluss der Wicklungsenden an Pins oder Leitungen
- Isolierung des Primärleiters mit entsprechender Spannungsfestigkeit
- Endmontage und Verkapselung nach Bedarf
Ringkernwicklungen weisen im Allgemeinen geringere Streufelder und einen guten Wirkungsgrad auf. Für Stromüberwachungs-Stromtransformatoren minimiert die Ringkerneometrie Störungen durch externe Magnetfelder und bietet eine hervorragende Abschirmung der Sekundärwicklung gegen äußere Felder.
4. Qualitätssicherung: Genauigkeitsprüfung nach IEC 61869

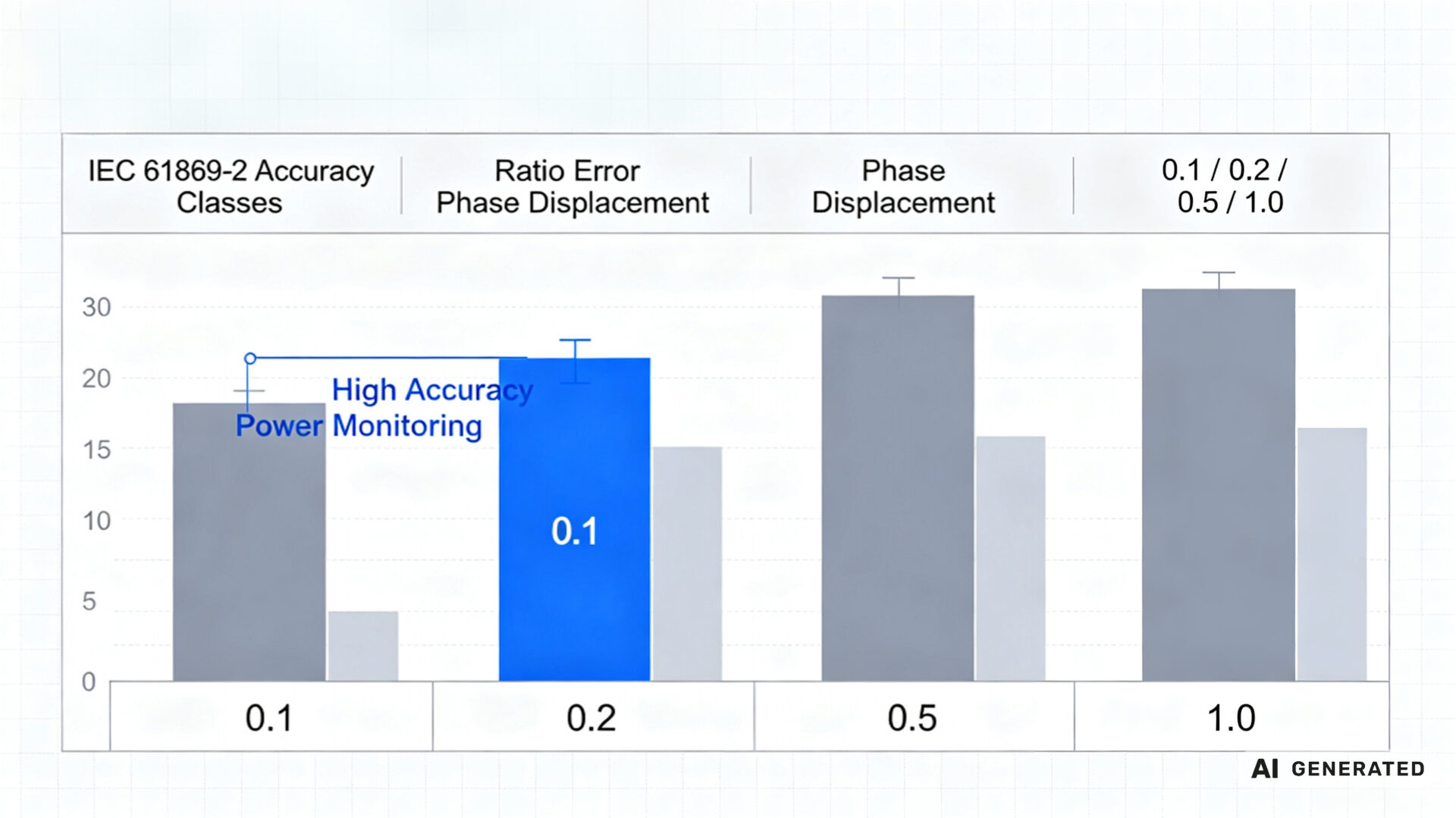

Für eichrechtskonforme Energiemessanwendungen muss die Transformatorgenauigkeit gemäß den Anforderungen von IEC 61869-2, dem internationalen Standard für Stromtransformatoren, verifiziert werden. Die Norm definiert Genauigkeitsklassen von 0,1 bis 1,0 mit zugehörigen Grenzwerten für Übersetzungsfehler und Phasenverschiebung=.
Die Qualitätssicherung von TPS Elektronik für Stromsensortransformator-Wicklungen umfasst umfassende Genauigkeitsprüfungen:
Messung des Übersetzungsfehlers:
- Messung des Übersetzungsfehlers bei mehreren Primärstrompegeln (5 %, 20 %, 50 %, 100 % und 120 % des Nennstroms)
- Überprüfung, dass der Übersetzungsfehler innerhalb der Grenzwerte für die Zielgenauigkeitsklasse bleibt
- Dokumentation der Übersetzungsfehlerwerte für Rückverfolgbarkeit
Messung der Phasenverschiebung:
- Messung der Phasenverschiebung in Minuten bei mehreren Strompegeln
- Überprüfung, dass die Phasenverschiebung innerhalb der Klassengrenzwerte über den Betriebsbereich bleibt
- Bewertung der Linearität über den Messbereich
Temperaturprüfung:
- Überprüfung der Genauigkeitsleistung über den Betriebstemperaturbereich von -40°C bis +85°C
- Dokumentation des Temperaturkoeffizienten für die Kompensation bei Bedarf
Alle Testergebnisse werden in Prüfberichten dokumentiert, die jeder Produktionscharge beiliegen. Für Energiemessgerät-Transformatorwicklungen unterstützt diese Dokumentation die behördliche Konformität und Qualitätsaufzeichnungen.
5. Ergebnisse: 0,1% Genauigkeit und hervorragende Phasenlinearität
Die von TPS Elektronik gelieferten kundenspezifischen miniaturisierten Stromsensortransformatoren übertrafen die Leistungsziele des Kunden und erfüllten alle Anforderungen an Bauform und Kosten.
Wichtigste Ergebnisse:
- Genauigkeit: Erreichte Klasse 0,1 gemäß IEC 61869-2 mit Übersetzungsfehler innerhalb von ±0,08 % über den Messbereich
- Phasenlinearität: Phasenverschiebung innerhalb von ±3 Minuten von 10 % bis 120 % des Nennstroms, deutlich besser als die Anforderung des Kunden

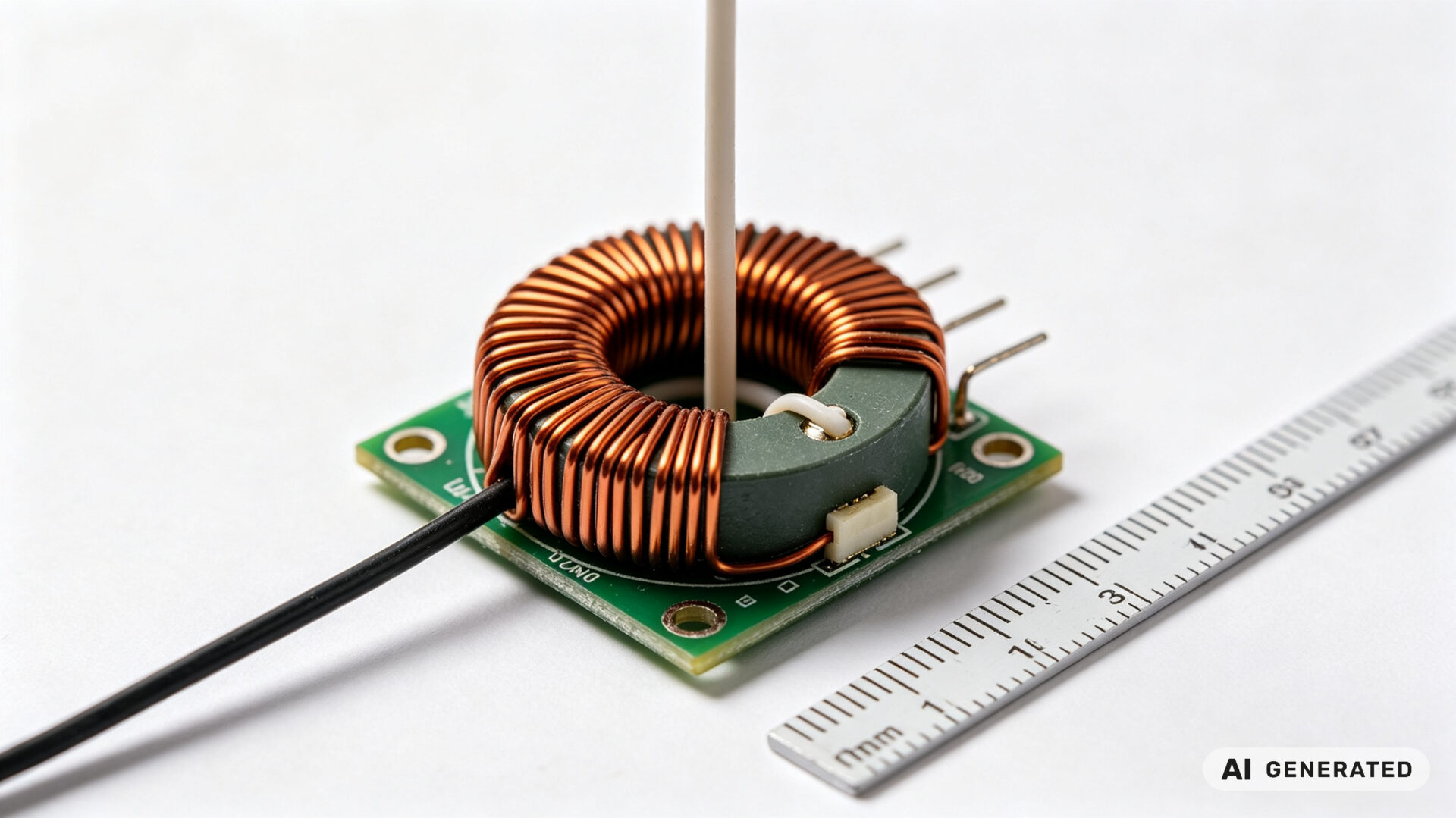

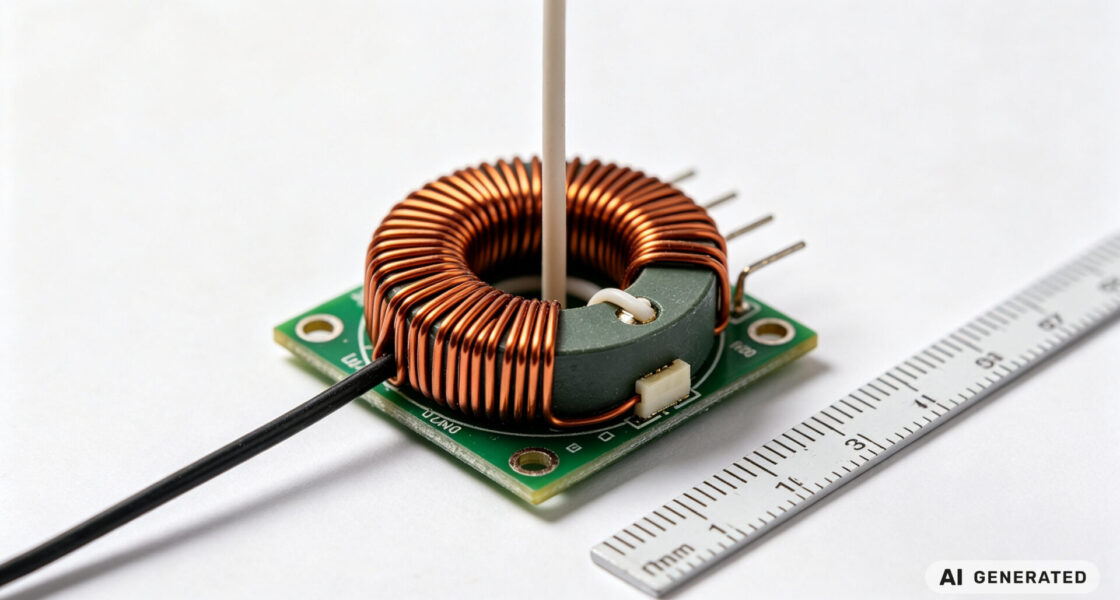

- Miniaturisierte Bauform: PCB-Fußabdruck von 18×12mm, passend in das kompakte Gehäuse des Messgeräts
- Konsistenz: Chargen-zu-Chargen-Schwankung des Übersetzungsfehlers von weniger als ±0,02 %, was eine gleichbleibende Messgeräteleistung über die Produktion gewährleistet
- Temperaturstabilität: Genauigkeitsschwankung von weniger als 0,05 % über den Bereich von -40°C bis +85°C
Betriebliche Vorteile:
- Verbesserte Messgerätegenauigkeit: Die hervorragende Phasenlinearität des Transformators ermöglichte es dem Kunden, die für die eichrechtskonforme Energiemesszertifizierung erforderliche Gesamtgenauigkeit zu erreichen
- Reduzierter Kalibrieraufwand: Die gleichbleibende Transformatorleistung reduzierte die Kalibrierzeit pro Einheit in der Produktion
- Einzelquellenversorgung: TPS lieferte Design, Fertigung und Prüfung aus einer Hand und reduzierte so die Komplexität der Lieferkette
Diese Fallstudie zeigt, wie TPS Elektronik Expertise in custom transformer winding, Präzisionsringkernfertigung und Qualitätssicherung kombiniert, um hochgenaue Stromsensortransformatoren für anspruchsvolle Stromüberwachungsanwendungen zu liefern.
Ihre RFQ für kundenspezifische Transformatorwicklungen anfordern →
6. TPS-Fähigkeiten für kundenspezifische Transformatorwicklungen
Der custom transformer winding-Service von TPS Elektronik für Stromsensortransformatoren kombiniert Präzisionsfertigung, Engineering-Unterstützung und umfassende Qualitätssicherung in einem einzigen integrierten Workflow.
Fertigungskapazitäten:
- Ringkernwicklung: Automatisiertes Wickeln auf Ferrit-, Permalloy-, nanokristallinen und Eisenpulverkernen
- Verarbeitung feiner Drähte: AWG 40 und feiner für miniaturisierte Transformatoranwendungen
- Mehrere Kerngeometrien: Ringkern, EI, UI und kundenspezifische Formen
- Drahttypen: Kupfer- und Aluminiumwicklungen, einfache Lackisolierung, dreifachisolierter Draht (TIW) und Litzendraht
- Tränkung und Verkapselung: Für Umweltschutz und mechanische Stabilität
Engineering-Unterstützung:
- DFM-Feedback: Designoptimierung für Herstellbarkeit und Zuverlässigkeit
- Kernmaterialauswahl: Beratung basierend auf Genauigkeitsanforderungen, Frequenzbereich und Umgebungsbedingungen
- Wicklungsdesign: Optimierung von Windungszahl, Drahtstärke und Lagenkonfiguration
- Prototypenentwicklung: Schnelle Bearbeitung für Designvalidierung
Qualität und Prüfung:
- Prüfung von Übersetzungsfehler und Phasenverschiebung: Gemäß IEC 61869-2
- Isolationswiderstands- und Spannungsfestigkeitsprüfung: Gemäß den geltenden Sicherheitsnormen
- Messung von Induktivität und Q-Faktor: Bei Betriebsfrequenz
- Erstmusterprüfung (FAI): Umfassende Maß- und elektrische Berichte
- Dokumentation: Materialzertifikate, Prüfberichte und Rückverfolgbarkeitsdokumentation
Der custom transformer winding-Service von TPS Elektronik ist Teil eines übergeordneten EMS-Workflows, der die Magnetkomponentenfertigung mit Leiterplattenbestückung und Systemintegration verbindet – was die Komplexität der Lieferkette für Systemintegratoren und Einkaufsteams reduziert.
