Für Systemintegratoren, Schaltschrankbauer und Einkaufsteams, die hochdichte Rechenzentrumsinfrastruktur bereitstellen, ist der Steuerschrank kein Standardprodukt – er ist das physische Fundament, auf dem Stromverteilung, Wärmemanagement und Gerätesicherheit zusammenlaufen. Ein Schrank, der die Leistungsdichte moderner KI-Workloads nicht bewältigen oder die thermische Last von 100kW+-Racks nicht managen kann, wird zum Engpass, der die Zuverlässigkeit und Skalierbarkeit beeinträchtigt.
Der Präzisionsschrank-Fertigungsservice von TPS Elektronik wurde von einem anonymen Hyperscale-Rechenzentrumsbetreiber beauftragt, hochdichte Steuerschränke für eine KI-Cluster-Bereitstellung der nächsten Generation zu entwickeln und zu fertigen – mit 420kW Stromverteilungskapazität, redundantem Wärmemanagement mit über 2000 CFM Luftstrom und UL-508A-Zertifizierung in einer einzigen integrierten Lösung vom Prototyp bis zur Serienproduktion.
1. Die Herausforderung: Leistungsdichte und thermische Last in KI-Rechenzentren
Der Kunde – ein anonymer Hyperscale-Rechenzentrumsbetreiber, der KI-Trainingscluster bereitstellt – stand vor einer kritischen Infrastrukturherausforderung: Die vorhandenen Steuerschränke konnten die Leistungsdichte und thermische Last der nächsten Generation von GPU-Servern nicht bewältigen. Eine einzelne NVIDIA B200-GPU hat eine TDP von 1.000 W, und ein voll bestücktes Rack kann über 100 kW Leistungsaufnahme überschreiten – was herkömmliche Luftkühlung und Stromverteilung unzureichend macht.
Für Systemintegratoren und Elektroingenieure stellen hochdichte Rechenzentrums-Steuerschränke drei miteinander verbundene Herausforderungen dar:
- Leistungsdichte: KI-Cluster benötigen 40 kW bis über 100 kW pro Rack, was hochstromfähige Stromschienen und modulare Stromverteilung erfordert
- Thermische Last: Dichte Leistungselektronik erzeugt erhebliche Wärme – über 100 kW pro Rack müssen kontinuierlich bei 100 % Einschaltdauer beherrscht werden
- Behördliche Konformität: Steuerschränke für Rechenzentrumsinfrastruktur müssen UL-508A- und NEC-Anforderungen erfüllen
Ein Rechenzentrumsschrank ist mehr als eine Stahlbox – er ist die strukturelle Plattform für Stromverteilung, Kabelmanagement, thermische Kontrolle und Gerätesicherheit. Für diesen Kunden führte die zuvor genutzte fragmentierte Lieferkette für Schrankfertigung zu Toleranzabweichungen, verzögerter Bereitstellung und beeinträchtigter thermischer Leistung.
TPS Elektronik wurde beauftragt, eine Präzisions-Steuerschrank-Lösung zu entwickeln, die hochdichte Stromverteilung, fortschrittliches Wärmemanagement und UL-508A-Konformität in einer einzigen einsatzbereiten Plattform vereint.
2. Die TPS-Lösung: Integrierte Präzisionsschrank-Fertigung
Der Ansatz von TPS Elektronik kombinierte Präzisionsblechfertigung, Mechatronik-Integration und umfassende Qualitätssicherung, um Rechenzentrums-Steuerschränke zu liefern, die alle Kundenanforderungen erfüllten.
Integrierte Fertigung:
Im Gegensatz zu fragmentierten Lieferketten, bei denen Schneiden, Biegen, Schweißen und Veredelung von verschiedenen Lieferanten durchgeführt werden, konsolidierte TPS die gesamte Schrankfertigungskette in einem einzigen EMS-Workflow. Unter einem einheitlichen Qualitätsmanagementsystem nach ISO 9001 und IATF 16949 eliminierte TPS die Schnittstellenrisiken, die zu Nacharbeit und Verzögerungen führten.
Die wichtigsten Fertigungskapazitäten umfassten:
- Faserlaserschneiden: ±0,1–0,2 mm Toleranz auf kaltgewalzten Stahlblechen von 0,8 mm bis 8 mm Dicke
- CNC-Abkantbiegen: Präzisionsbiegen mit Biegewinkeln innerhalb von ±0,5°
- MIG- und WIG-Schweißen: Präzisionsschweißen für strukturelle Integrität und Maßstabilität
- Pulverbeschichtung: RAL-7035-Oberfläche für Korrosionsbeständigkeit und Haltbarkeit
Thermisches und mechanisches Engineering:
Der mechatronische Ansatz von TPS – Integration von Maschinenbau, Elektronik und Steuerungssoftware – stellte sicher, dass das Schrankdesign strukturelle und thermische Anforderungen von Anfang an berücksichtigte. TPS-Industrieschränke sind mit mechanischer Stabilität (unterstützt bis zu 1000 kg statische Last), thermischem Verhalten und Systemintegration ausgelegt.
3. Hochdichte Stromverteilung: 420 kW in einem 48U-Fußabdruck
Der Sentinel Power Cabinet Series 48U, geliefert als Teil der mechatronischen Lösung von TPS, ist ein hochdichter industrieller Steuerschrank für Ultra-Hochleistungsanwendungen. Verfügbar in Sentinel-X-48U- und Sentinel-Y-48U-Konfigurationen, integriert dieser vorkonfektionierte Schaltschrank AC-Eingangsverteilung, hochstromfähige DC-Stromschienen und modulare Leistungsmodule in einem einzigen 48U-Gehäuse.
Die wichtigsten Stromverteilungsfähigkeiten für den KI-Cluster des Kunden umfassten:
- Skalierbare Leistung: 10 kW bis zu 420 kW Gesamtleistung, Unterstützung für bis zu sieben 60-kW-Leistungsmodule
- Hochstrom-DC-Stromschienen: Infrastruktur über 2000A für effiziente Stromverteilung
- USV-Batterie-Backup-Integration: Standardisierte 19-Zoll-Rack-Montage für USV-Module, Batteriepacks und PDUs
- Vorkonfektionierte Bereitstellung: Werksseitig vorkonfektionierte AC-Eingangsverteilung und hochstromfähige DC-Stromschienen, die die Feldverdrahtungszeit und Inbetriebnahme vor Ort drastisch reduzieren
- Verstärkter Rahmen: Unterstützt 1600 kg Tragfähigkeit für schwere Batteriemodule
Der modulare Ansatz ermöglichte es dem Kunden, mit der für die erste Bereitstellung benötigten Leistungskapazität zu starten und bei wachsendem Bedarf schrittweise zu skalieren – ohne die gesamte Schrankinfrastruktur ersetzen zu müssen. Für Rechenzentrums-Stromversorgungsschränke ist diese Skalierbarkeit für das Management des unvorhersehbaren Wachstums von KI-Workloads unerlässlich.
4. Fortschrittliches Wärmemanagement für 100kW+-Racks
Hochdichte Stromversorgungssysteme erzeugen erhebliche Wärme. Ein Schrank, der 420 kW Leistung in einem 48U-Fußabdruck liefert, erfordert fortschrittliches Wärmemanagement, um die Komponententemperaturen innerhalb sicherer Betriebsgrenzen zu halten und die langfristige Zuverlässigkeit bei 100 % Einschaltdauer zu gewährleisten.

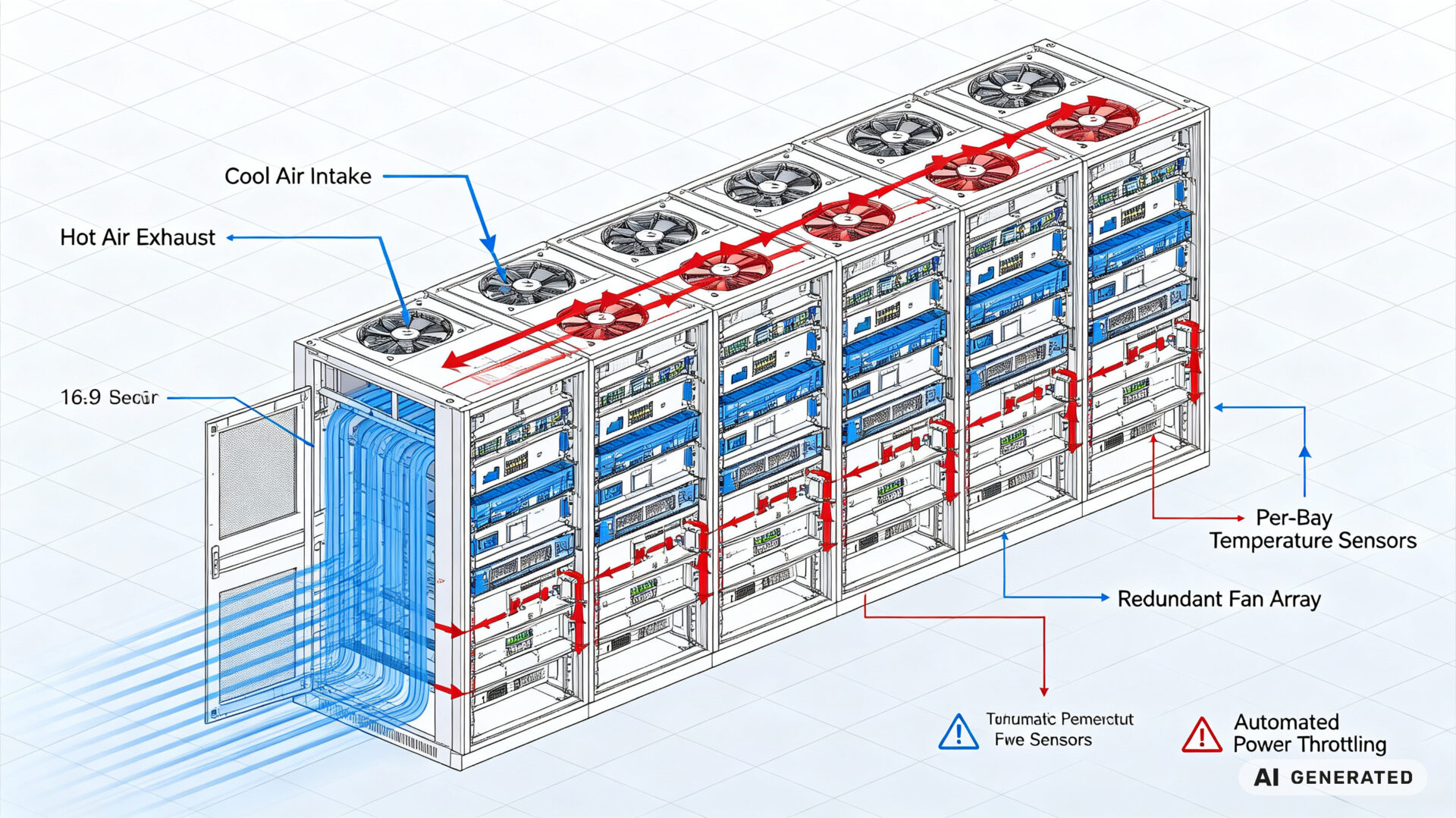

TPS Elektronik entwickelte ein umfassendes Wärmemanagementsystem für die Steuerschränke des Kunden:
- Redundante Hochdrucklüfter-Matrix: Über 2000 CFM Gesamtluftstrom für zuverlässige Kühlung
- 85 % offene perforierte Türen: Minimaler Einlasswiderstand und maximaler Luftstrom
- Bereichsweise Temperatursensoren: Echtzeit-Thermalüberwachung für jedes Schranksegment
- Automatisierte Notfall-Leistungsdrosselung: Zuverlässiger Überhitzungsschutz
- Präzisions-Thermalengineering: Ausgelegt für 30K bis 50K Temperaturanstieg über Umgebungstemperatur
Diese Kühlarchitektur stellt sicher, dass USV-Module, Batteriepacks und Stromversorgungen auch unter maximalen Lastbedingungen innerhalb ihrer spezifizierten Temperaturbereiche betrieben werden. Das redundante Lüfterdesign bietet Fehlertoleranz – wenn ein Lüfter ausfällt, sorgen die verbleibenden Lüfter für ausreichenden Luftstrom und verhindern einen thermischen Stillstand.
Für thermisch optimierte Steuerschränke wurde das Schranklayout zur Unterstützung kontrollierter Luftströmung ausgelegt. Abnehmbare Paneele und definierte Kabelverlegungswege reduzieren Luftströmungsbehinderungen und unterstützen eine effektive Wärmeableitung.
5. Regulatorische Konformität: UL 508A und NEC-Anforderungen
Rechenzentrums-Steuerschränke müssen strenge Sicherheits- und Regulierungsanforderungen erfüllen. In Nordamerika muss elektrische Ausrüstung von der zuständigen Behörde (AHJ) genehmigt werden, bevor sie in Betrieb genommen werden darf. UL 508A ist der am weitesten verbreitete Standard für industrielle Schaltschränke in Nordamerika.
Der Sentinel Power Cabinet 48U ist vollständig UL-508A-konform und bietet:
- Zertifizierte industrielle Schaltschranksicherheit für den allgemeinen industriellen Einsatz bei Spannungen von 1000V oder weniger
- Ordnungsgemäße Komponentenauswahl und -verwendung gemäß UL-508A-Anforderungen
- SCCR-Validierung (Short Circuit Current Rating) – standardmäßig 10kA SCCR mit optionalem 65kA SCCR-Upgrade
- Konformität mit NEC-(NFPA-70-)Anforderungen für elektrische Installationen
NEC Article 645 regelt elektrische Installationen für Informationstechnologie-Ausrüstung (ITE) und umfasst Ausrüstung, Stromversorgungsverkabelung, Geräteverbindungsverkabelung und Erdung. Stromverteilungseinheiten für IT-Ausrüstung dürfen mehrere Schalttafeln in einem einzigen Gehäuse haben – eine Anforderung, die der Sentinel-Schrank mit seiner integrierten Stromschienen- und PDU-Infrastruktur erfüllt.
Weitere Sicherheitsmerkmale umfassen:
- Sicherheitstürverriegelung für sicheren Zugang während des Betriebs
- Zweikanalige Not-Aus-Funktion für schnelle Systemabschaltung
- Verstärkter Rahmen mit 1600 kg Tragfähigkeit für schwere Geräte
Für industrial control cabinet in Rechenzentren ist die UL-508A-Zertifizierung für die behördliche Konformität und Versicherungsanforderungen unerlässlich. Die Zertifizierung von TPS stellt sicher, dass jeder Schrank den höchsten Sicherheits- und Zuverlässigkeitsstandards entspricht.
6. Der Integrationsvorteil: Von der Fertigung zur Bereitstellung
Was den Präzisionsschrank-Fertigungsservice von TPS Elektronik von konventioneller Blechfertigung unterscheidet, ist die Integration. Der mechatronische EMS-Ansatz von TPS kombiniert elektromechanische Baugruppen, Steuerschränke, Kabelbäume, PLC/IPC-Integration und Dokumentation in einem einheitlichen Workflow.
Für die Rechenzentrumsbereitstellung des Kunden brachte diese Integration mehrere wesentliche Vorteile:
- Lieferkettenkonsolidierung: Ein einziger Partner übernahm die Verantwortung für Stahlplattenschneiden, CNC-Biegen, Schweißen, Oberflächenveredelung, Montage und dokumentierte Prüfung – und eliminierte damit die Toleranzabweichungen, die frühere Bereitstellungen beeinträchtigt hatten
- Abstimmung von Elektronik und Mechanik: Der integrierte Ansatz stellte sicher, dass Elektronik und Mechanik perfekt übereinstimmten, von einzelnen Metallteilen bis zu kompletten schlüsselfertigen Steuerschränken
- Reduzierte Bereitstellungszeit: Vorkonfektionierte Schränke mit dokumentierter Qualität eliminierten Feldnacharbeiten und reduzierten die Installationszeit um etwa 40 %
- Einzelquellen-Verantwortlichkeit: Ein Partner verwaltete die gesamte Schrankfertigungskette nach dokumentierten Qualitätsprozessen gemäß ISO 9001 und IATF 16949
TPS unterstützt Projekte vom Konzept bis zur Inbetriebnahme und bietet Architekturkonzepte, Risikobewertungen und gestaffelte Budgets – von einem einzelnen Pilot-Schrank bis zu einer vollständigen Bereitstellung von Hunderten von Einheiten. Diese Skalierbarkeit stellt sicher, dass die Präzisionsschrank-Fertigung mit den Anforderungen der Rechenzentrumsinfrastruktur mitwachsen kann.
