Systemintegratoren und Bereitstellungsteams scheitern selten, weil ihnen eine Serverspezifikation fehlt. Sie verlieren Zeit—und Budget—wenn der letzte Schritt eines Rechenzentrumsbaus. Die physische Verkabelung, in einen chaotischen, mehrwöchigen Prozess aus Vor‑Ort‑Konfektionierung, Prüfung und Nacharbeit abgleitet. Ein großer Systemintegrator, der mit der Bereitstellung von Hunderten von Schränken für eine neue Colocation‑Anlage beauftragt war, stieß genau auf diesen Engpass. Der ursprüngliche Plan, Tausende von Kupfer- und Glasfaserverbindungen vor Ort zu konfektionieren, erwies sich schnell als kritisches Pfadrisiko, da eine einzige fehlerhafte Faserspleißung das Potenzial hatte, die Inbetriebnahme eines gesamten Schranks zu verzögern.
The Die data center rack cabling von TPS Elektronik, basierend auf werksseitig vorkonfektionierten Kupfer‑ und Glasfaser‑Trunk‑Assemblies, wurde eingesetzt, um diesen Feldarbeits‑Engpass zu beseitigen. Durch die Verlagerung der komplexen Konfektionierungs‑, Prüf- und Zertifizierungsprozesse in die kontrollierte Fabrikumgebung von TPS verwandelte der Integrator ein kritisches Risiko in eine vorhersehbare Plug‑and‑Play‑Installation.
Fordern Sie eine Beratung zur vorkonfektionierten Verkabelung an →
1. Der Feldkonfektionierungs‑Engpass
Der ursprüngliche Projektplan des Integrators sah vor, 200 Schränke mit über 4.000 Kupfer‑Category‑6A‑Verbindungen und 800 Multimode‑Faserverbindungen zu installieren. The Die Feldkonfektionierung wurde aufgrund ihres vermeintlichen Materialkostenvorteils gewählt. Die Realität vor Ort machte diesen Vorteil jedoch schnell zunichte. Die saubere Umgebung, die für zuverlässiges Fusionsspleißen erforderlich ist, war während der laufenden Bauarbeiten schwer aufrechtzuerhalten. Qualifizierte Techniker waren knapp, und ihre Produktivität war gering. Am kritischsten war, dass jede konfektionierte Verbindung einzeln geprüft und zertifiziert werden musste. Ein einziger fehlgeschlagener Test bedeutete eine zeitaufwändige Fehlersuche, die oft die Neukonfektionierung beider Kabelenden erforderte. Das Ergebnis war ein schleichender Installationszeitplan, der die Übergabe der Anlage zu verzögern und erhebliche Vertragsstrafen auszulösen drohte.
2. Die TPS‑Lösung mit vorkonfektionierten Trunks
TPS schlug einen grundlegenden Ansatzwechsel vor: die kritische Konfektionierungsarbeit extern zu verlagern. Der Integrator lieferte präzise Messungen der Kabelwege jedes Schranks. TPS fertigte dann kundenspezifische vorkonfektionierte Kupfer‑Trunk‑Assemblies und Glasfaser‑Trunk‑Assemblies, die in unserem Werk mit den erforderlichen Steckverbindern (RJ45 für Kupfer, LC oder MPO für Glasfaser) und Zugentlastungen konfektioniert wurden. Unser Ansatz stellt sicher, dass diese komplexen Baugruppen bei der Lieferung bereit für eine sofortige, sichere Installation sind. Für mehr Kontext zu unseren Kabelkonfektionsfähigkeiten und unserer Dokumentation siehe unseren Leitfaden zu geprüfter und dokumentierter Kabelkonfektion.

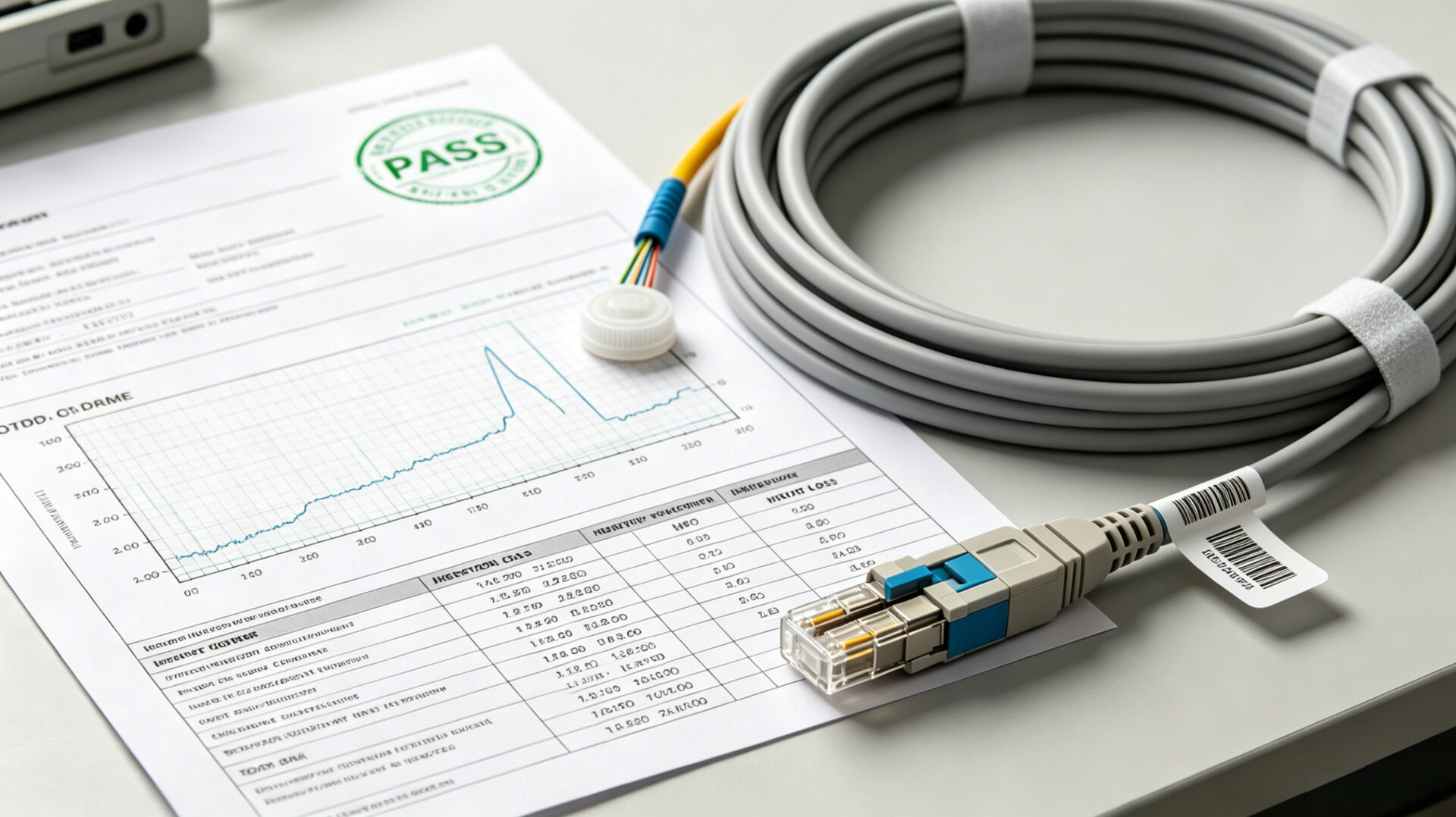

Dieser Ansatz hatte zwei entscheidende Vorteile. Erstens wurde jedes Kabel und jede Faser zu 100 % in unserem Werk geprüft, wobei für jede Baugruppe ein individueller Prüfbericht bereitgestellt wurde. Diese Dokumentation, einschließlich OTDR‑Traces und Einfügedämpfungsdaten für Glasfaser sowie Wiremap- und NEXT‑Ergebnisse für Kupfer, garantierte die Leistung und machte eine Zertifizierungsprüfung vor Ort nach der Installation überflüssig, was dem Integrator Stunden an Arbeit pro Schrank ersparte und sicherstellte, dass jede Trunk‑Baugruppe vollständig dokumentiert und rückverfolgbar war. Zweitens reduzierte sich der Vor‑Ort‑Prozess auf eine einfache Pull‑and‑Click‑Operation. Die Kabel wurden auf Spulen geliefert, die mit ihrem Zielschrank und -port beschriftet waren, und Nachwuchstechniker konnten sie schnell ohne spezielle Spleißkenntnisse installieren. Dies beseitigte den Engpass des Wartens auf eine begrenzte Anzahl qualifizierter Spleißer. Für spezielle Steckverbindertypen erstreckt sich unsere Expertise auf eine breite Palette von Optionen, wie in unseren Leitfäden für BNC‑Steckverbinder und SMA‑Steckverbinder detailliert beschrieben.
3. Messbare Ergebnisse: Bereitstellungsgeschwindigkeit und Zuverlässigkeit

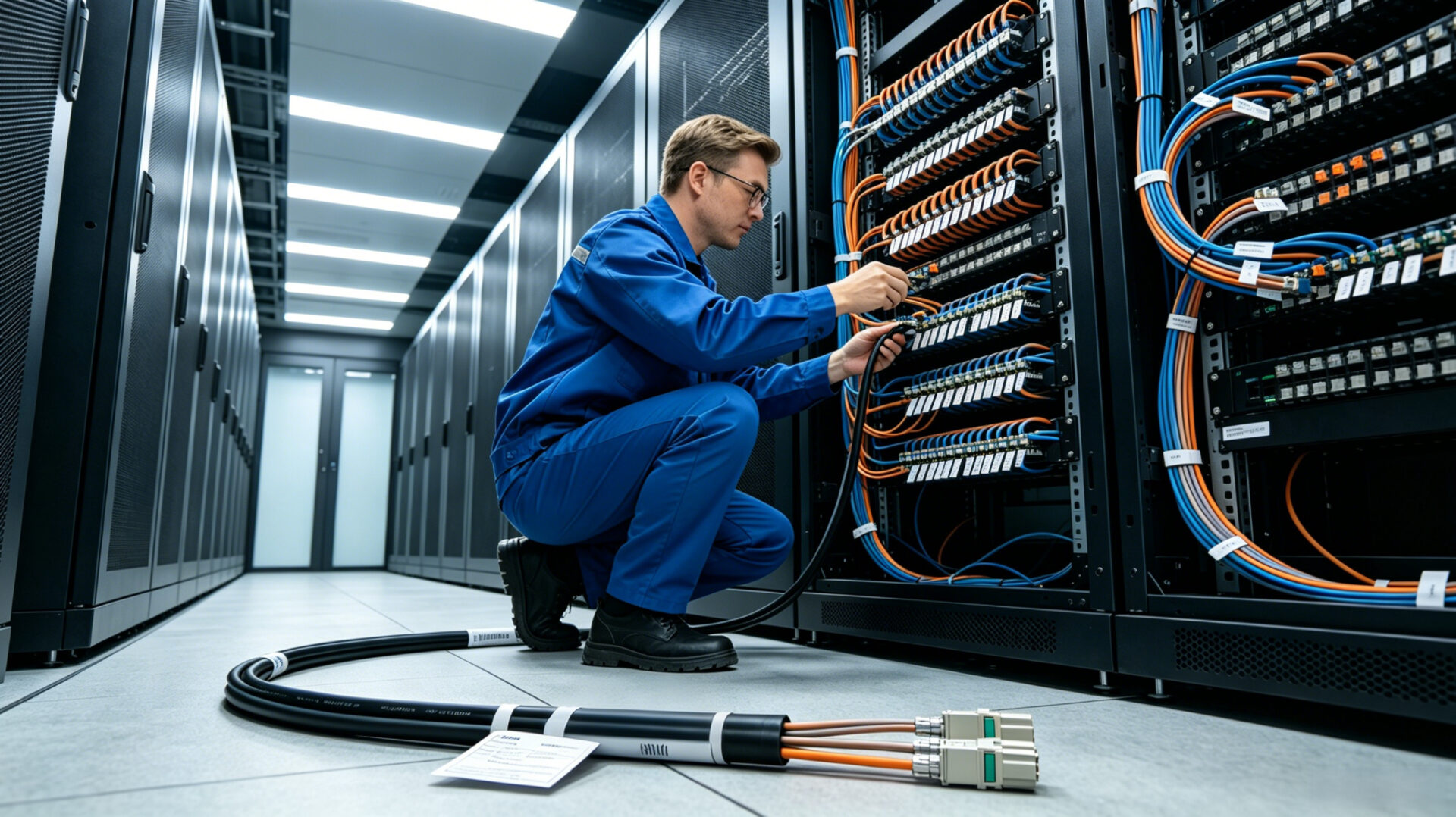

Der Wechsel zur vorkonfektionierten Lösung von TPS hatte dramatische Auswirkungen auf den Projektverlauf. Die Zeit für die Verkabelung und Inbetriebnahme eines voll bestückten Schranks verringerte sich erheblich. Das Team ging von der Verkabelung einer Handvoll Schränke pro Woche zu einer viel schnelleren Bereitstellung über. Die nahezu vollständige Eliminierung von Prüfungsnacharbeiten vor Ort, dank der werkseitig bereitgestellten Prüfberichte, beschleunigte den Zeitplan zusätzlich. Am wichtigsten war vielleicht, dass das Projekt seinen überarbeiteten Live‑Termin ohne einen einzigen feldbedingten Verkabelungsausfall erreichte. Für eine breitere Diskussion, wie TPS Glasfaserkonfektionen mit ähnlicher Strenge handhabt, besuchen Sie unsere Ressource zu EMS‑Glasfaserkabelbaugruppen. Dieser Wechsel ermöglichte auch die Verwendung einer Plug‑and‑Play‑Glasfaser‑Trunk‑Kabel‑Rechenzentrums-Architektur, bei der Komponenten ohne Feldspleißung schnell verbunden werden, was den Bereitstellungszeitplan weiter beschleunigt und den Bedarf an spezialisierter Vor‑Ort‑Arbeitskraft reduziert.
4. RFQ‑Checkliste für vorkonfektionierte Rack‑Verkabelung
- Kabeltypen und -anzahlen: Anzahl der benötigten Kupfer‑ (Cat6, Cat6A) und Glasfaser‑ (OM3, OM4, OS2) Trunks pro Schrank.
- Steckverbinderspezifikationen: Kupfersteckverbindertyp (RJ45, GG45) und Glasfasersteckverbindertyp (LC Duplex, MPO‑12/24).
- Längen und Leitungsführung: Exakte gemessene Längen für jeden Trunk‑Run, einschließlich Serviceloops.
- Kennzeichnungsanforderungen: Eindeutige IDs für jedes Kabel, passend zu einer bereitgestellten Port‑Map oder einem Namensschema.
- Dokumentation: Erforderliche Prüfberichte (OTDR, Einfügedämpfung, Wiremap) pro Baugruppe.
- Verpackung: Zugentlastungen, Spulen für Abrollung und Kartonage, beschriftet pro Schrank.
Reichen Sie Ihre RFQ für vorkonfektionierte Rack‑Verkabelung ein →
5. FAQ
Was ist der Hauptvorteil von werksseitig vorkonfektionierten Trunks gegenüber der Feldkonfektionierung?
Der Hauptvorteil ist die Risikominderung. Die Werkskonfektionierung verlagert den komplexen, fehleranfälligen Prozess der Steckerbefestigung und Prüfung in eine kontrollierte Umgebung und ersetzt ihn durch eine einfache, schnelle mechanische Installation vor Ort mit garantierter, dokumentierter Leistung.
Wie werden kundenspezifische Längen für vorkonfektionierte Kupfer‑ und Glasfaser‑Trunks verwaltet?
Der Installateur liefert präzise Messungen für jeden Kabelweg. TPS fertigt dann die Trunk‑Assemblies auf die exakt angegebene Länge, wodurch Überlängen vermieden, Überlastungen reduziert und eine saubere Installation gewährleistet werden.
Stellt TPS für jede Kabelbaugruppe eine Prüfdokumentation bereit?
Ja. Ein zentraler Bestandteil des Services ist die Bereitstellung individueller, serialisierter Prüfberichte für jeden Kupfer‑ und Glasfaser‑Trunk, einschließlich OTDR‑Traces und Einfügedämpfungsdaten, wie in unserem Leitfaden zu Glasfaserkabelkonfektionen beschrieben.
Wo finde ich weitere Informationen zu den umfassenderen Kabelkonfektionsdiensten von TPS?
Besuchen Sie die TPS Serviceseite für Kabelkonfektion oder unsere technische Übersicht zu EMS‑Glasfaserkabelbaugruppen.
