Für Systemintegratoren und Elektroingenieure ist die Zuverlässigkeit eines Systems nur so stark wie sein schwächstes Glied. Oft ist dieses schwache Glied die Verkabelung. Standardkabel von der Stange erfüllen häufig nicht die strengen Anforderungen an hochfrequente Signalübertragung, raue Industrieumgebungen oder enge Platzverhältnisse. Als ein führender Hersteller von industriellen Präzisionsmessgeräten mit wiederkehrenden Problemen bei der Signalintegrität konfrontiert war, erkannte er, dass Standardkabel seine gesamte Produktlinie gefährdeten.
Diese Fallstudie beschreibt, wie die kundenspezifischen Kabelkonfektion Lösungen von TPS Elektronik diese kritischen Ausfälle behoben haben. Durch die Neuentwicklung ihrer HF- und Glasfaserverbindungen – mit besonderem Fokus auf die optimale Steckerauswahl und Anschlusstechniken – haben wir Signalverluste eliminiert und die Gesamtzuverlässigkeit des Systems verbessert.
Fordern Sie eine Beratung für Ihren Bedarf an kundenspezifischer Kabelkonfektion an →
1. Die Herausforderung: Signalverschlechterung in Hochfrequenzumgebungen
Unser Kunde, ein anonymer Marktführer in der Industriediagnostik, verzeichnete inakzeptable Werte bei Signaldämpfung und Rückflussdämpfung in seinem Flaggschiff-Messgerät. Das System erforderte sowohl hochfrequentes analoges Signalrouting als auch digitale Hochgeschwindigkeits-Datenübertragung. Ihre bisherige Beschaffungsstrategie stützte sich auf handelsübliche Standardkabel.
Die primären Probleme, die während unseres anfänglichen Audits identifiziert wurden, waren zweierlei: Erstens litten die für analoge Signale verwendeten Koaxialkabel unter schlechter Abschirmung und minderwertigen Anschlüssen, was zu EMI-Anfälligkeit führte. Zweitens verzeichneten die optischen Datenverbindungen eine hohe Einfügedämpfung aufgrund nicht übereinstimmender Glasfaser-Abschlussarten und unzureichender Zugentlastung.
2. HF-Kabellösungen: Optimierung von BNC- und SMA-Verbindungen
Um die Verschlechterung des analogen Signals zu beheben, konzentrierte sich unser Engineering-Team auf die HF-Kabelbaugruppen. Das Design des Kunden erforderte robuste Verbindungen, die häufigen Steckzyklen standhalten konnten, ohne die elektrische Leistung zu beeinträchtigen.

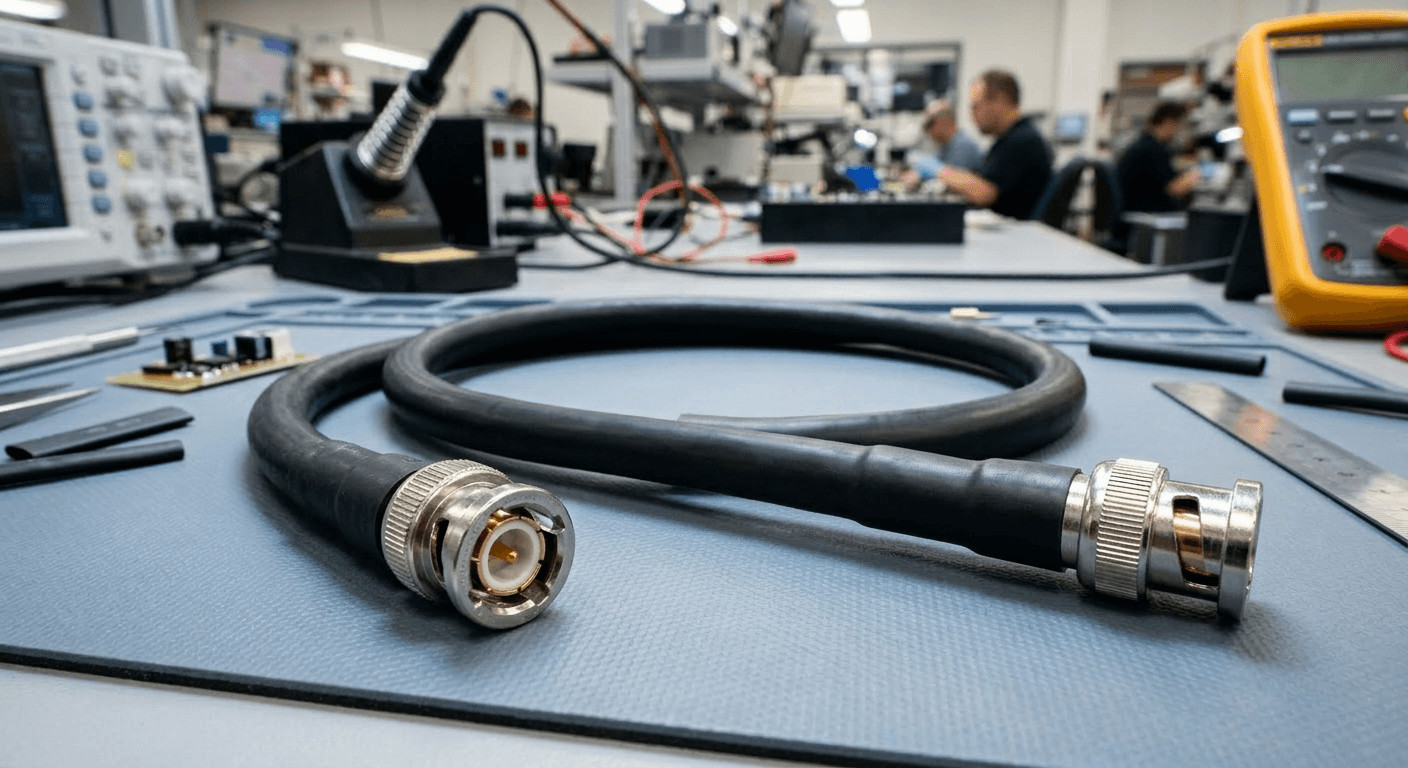

2.1 Der Übergang zu hochwertigen BNC-zu-BNC-Baugruppen
Das ursprüngliche Design verwendete generische Bajonettsteckverbinder, denen eine ordnungsgemäße Impedanzanpassung fehlte. Wir haben das primäre analoge Routing auf eine kundenspezifische BNC-zu-BNC-Baugruppe unter Verwendung eines verlustarmen RG-58-Koaxialkabels aufgerüstet. Wir stellten sicher, dass jeder Kabel-zu-BNC-Stecker-Abschluss mit Präzisions-Crimpwerkzeugen durchgeführt und mit Netzwerkanalysatoren verifiziert wurde, um eine strikte 50-Ohm-Impedanzanpassung zu gewährleisten, was Signalreflexionen drastisch reduzierte. Weitere Details zu BNC-Spezifikationen finden Sie in unserem kompletten Ratgeber für BNC-Stecker.

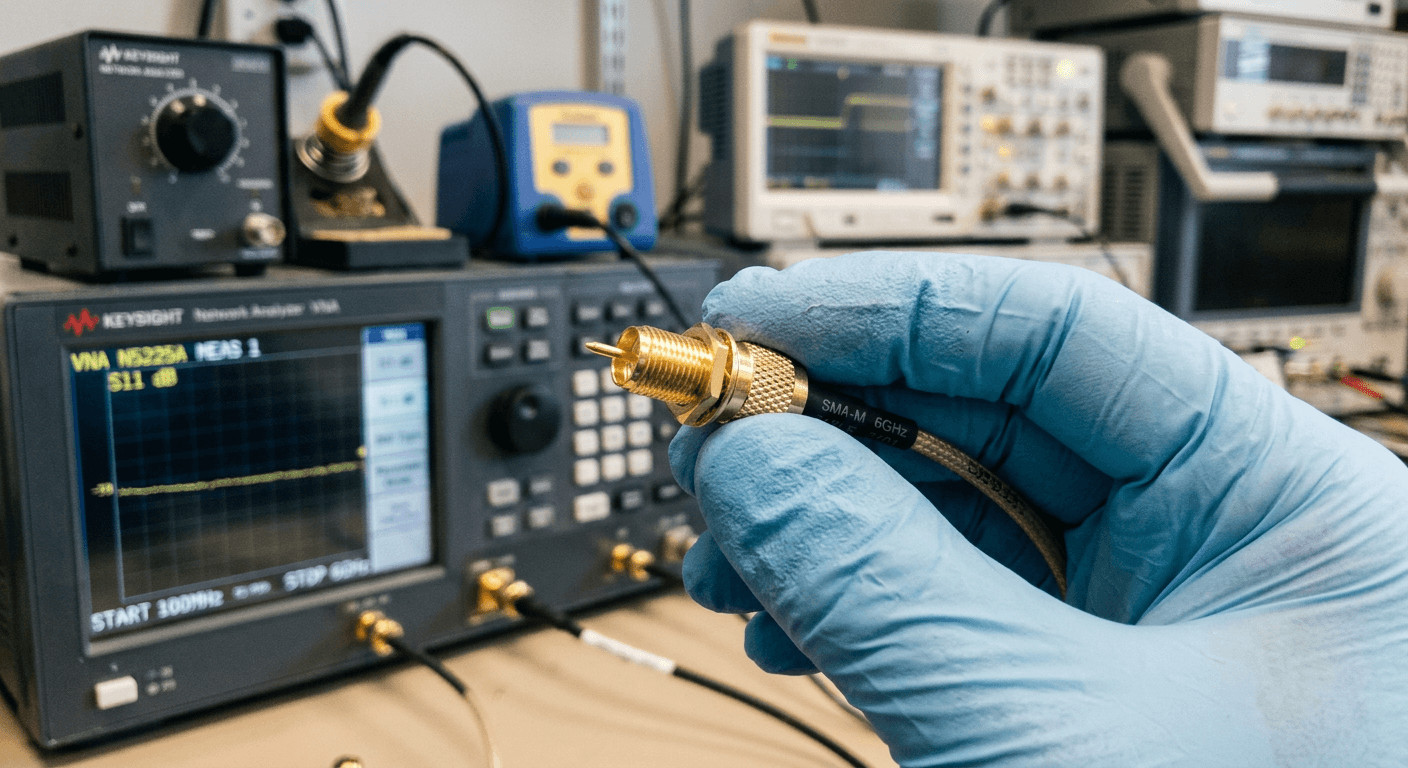

2.2 Präzision zählt: SMA-Stecker-zu-SMA-Stecker-Konfigurationen
Für die internen, höherfrequenten Module, bei denen Platz Mangelware war, war der Standard-BNC-Stecker zu sperrig. Wir implementierten eine kundenspezifische SMA-Stecker-zu-SMA-Stecker-Baugruppe unter Verwendung von Semi-Rigid-Koaxialkabeln. Die Gewindeschnittstelle des SMA-Steckers bot eine überlegene mechanische Stabilität und eine hervorragende elektrische Leistung bis zu 18 GHz, wodurch die zeitweiligen Verbindungsprobleme, mit denen der Kunde zuvor konfrontiert war, vollständig beseitigt wurden. Erfahren Sie mehr über SMA-Steckverbinder-Typen und Anwendungen.
3. Glasfaserintegration: Auswahl der richtigen Abschlussarten
Der Aspekt der digitalen Datenübertragung des Kundensystems erforderte Immunität gegenüber elektromagnetischen Störungen, was Glasfaser zur einzigen praktikablen Wahl machte. Ihre bisherigen Baugruppen litten jedoch unter Mikrobiegungen und schlechter Endflächengeometrie.

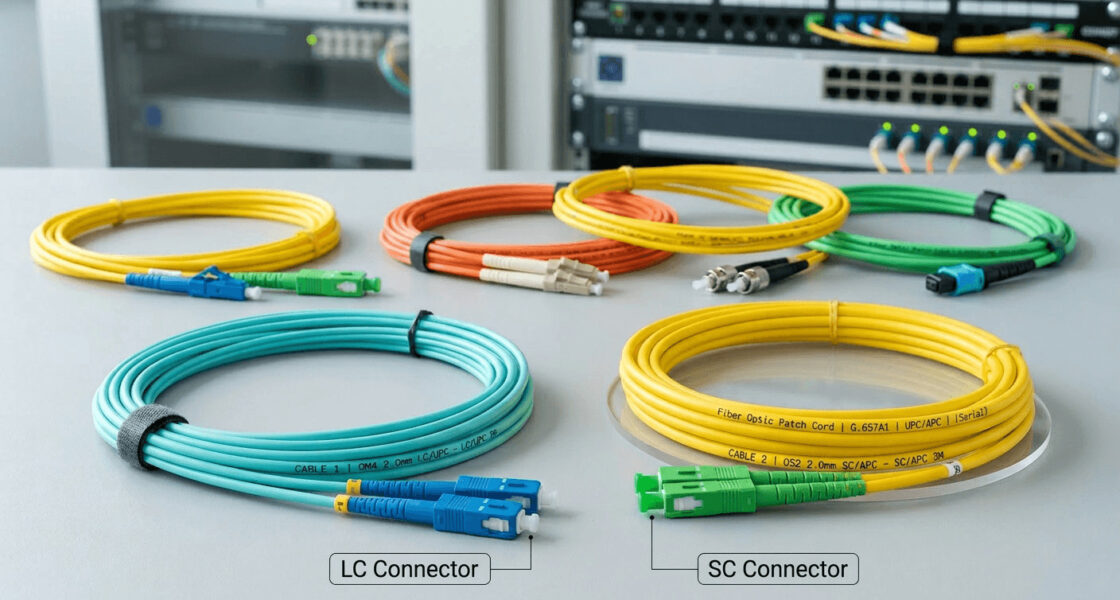

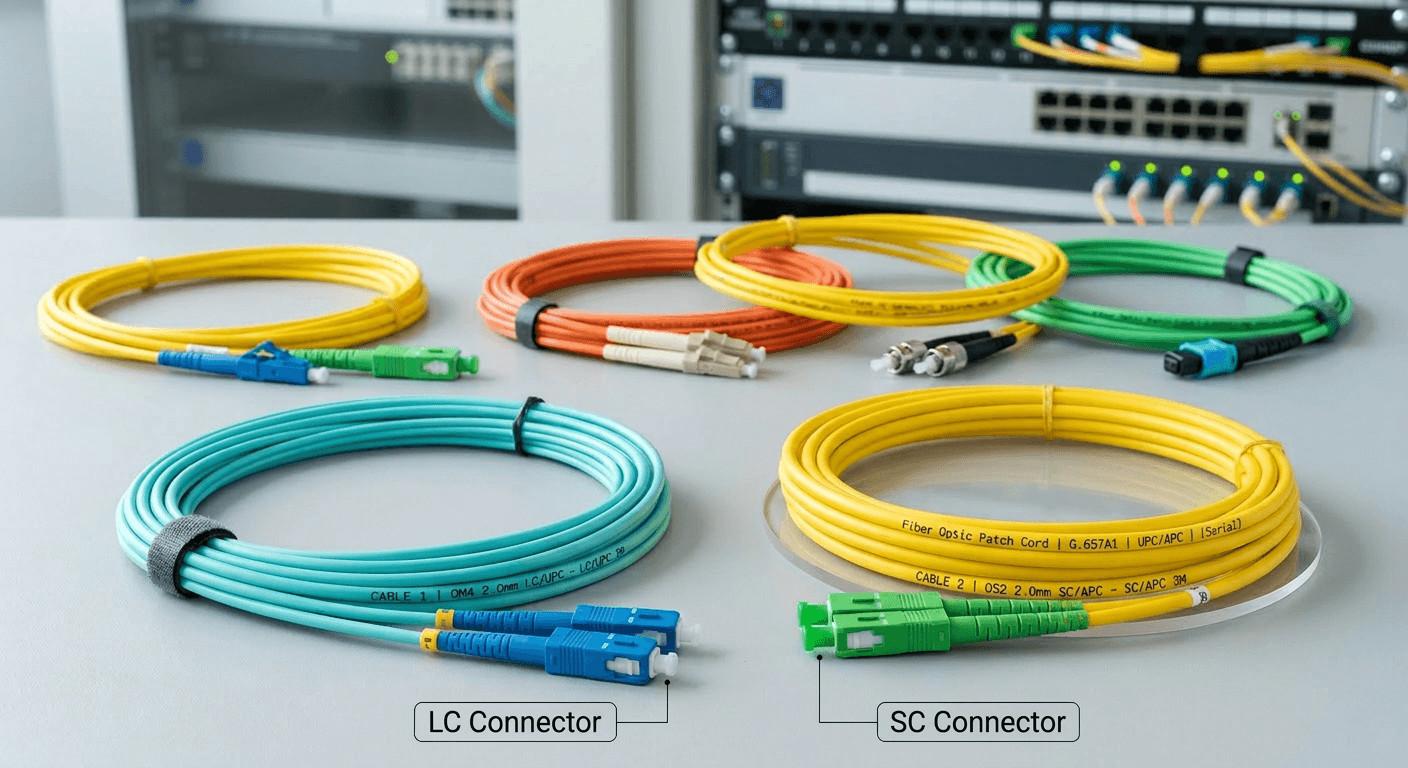

3.1 Navigation durch Glasfaser-Steckertypen: LC-Stecker vs. SC-Stecker
Wir führten eine gründliche Überprüfung der erforderlichen Glasfaser-Steckertypen durch. Der Kunde verwendete anfangs ältere ST-Stecker, die in vibrationsreichen Umgebungen anfällig für Fehlausrichtungen waren. Wir haben den optischen Kabelbaum neu gestaltet, um eine Kombination aus dem LC-Stecker für hochdichtes internes Patching und dem SC-Stecker für robuste externe Schnittstellen zu nutzen.
Durch die Auswahl der geeigneten Glasfaser-Abschlussarten (insbesondere UPC – Ultra Physical Contact Polituren) und die Implementierung strenger Interferometrie-Tests während unseres Montageprozesses konnten wir die Einfügedämpfung auf weniger als 0,2 dB pro Verbindung reduzieren. Dies gewährleistete eine fehlerfreie Hochgeschwindigkeits-Datenübertragung. Entdecken Sie unsere Fähigkeiten in der Glasfaserkabelkonfektion.
4. Das Ergebnis: Erhöhte Zuverlässigkeit und optimierte Beschaffung
Durch die Partnerschaft mit TPS Elektronik für kundenspezifische Kabelkonfektion Lösungen erzielte der Kunde eine Verbesserung der gesamten Signalintegrität um 40 % und eliminierte Feldausfälle im Zusammenhang mit der Verkabelung vollständig. Darüber hinaus vereinfachten sie durch die Konsolidierung ihrer Beschaffung von HF- und Glasfaserkabeln über unsere Abteilung für EMS-Glasfaserkabelbaugruppen ihre Lieferkette und senkten die Gesamtbetriebskosten.
Egal, ob Sie einen speziellen SMPW-Thermoelementstecker, einen robusten BNC-Stecker oder komplexe Glasfaserkabelbäume benötigen, Präzisionstechnik ist der Schlüssel zur Zuverlässigkeit.
Besprechen Sie Ihr Projekt zur kundenspezifischen Kabelkonfektion mit unseren Ingenieuren →
5. Häufig gestellte Fragen (FAQ)
Warum sollte ich eine kundenspezifische Kabelkonfektion Standardkabeln vorziehen?
Kundenspezifische Kabelkonfektion Lösungen gewährleisten exakte Längen, optimale Abschirmung, spezifische Steckertypen (wie einen präzisen SMA-Stecker-zu-SMA-Stecker) und strenge Tests, die auf die einzigartigen umgebungsbedingten und elektrischen Anforderungen Ihrer Anwendung zugeschnitten sind, und verhindern so kostspielige Systemausfälle.
Was ist der Unterschied zwischen einem LC-Stecker und einem SC-Stecker?
Beides sind gängige Glasfaser-Steckertypen. Der SC-Stecker verwendet einen Push-Pull-Mechanismus und eine 2,5-mm-Ferrule, was ihn robust für den allgemeinen Gebrauch macht. Der LC-Stecker verwendet eine kleinere 1,25-mm-Ferrule und einen Verriegelungsmechanismus, was ihn ideal für hochdichte Anwendungen macht, bei denen der Platz begrenzt ist.
Wann sollte ich einen BNC-Stecker im Vergleich zu einem SMA-Stecker verwenden?
Ein BNC-Stecker verfügt über einen Bajonettverschluss zum schnellen Verbinden/Trennen, ideal für Prüfgeräte und Anwendungen unter 4 GHz. Ein SMA-Stecker verwendet eine Gewindeschnittstelle, die eine bessere mechanische Stabilität und Leistung bei viel höheren Frequenzen (bis zu 18 GHz oder mehr) bietet, geeignet für internes HF-Routing.
Wie stellen Sie die Qualität der Glasfaser-Abschlussarten sicher?
Wir stellen die Qualität sicher, indem wir automatisierte Poliermaschinen verwenden, um eine präzise Endflächengeometrie (UPC oder APC) zu erreichen, gefolgt von einer strengen visuellen Inspektion mit Mikroskopen und Tests auf Einfügedämpfung und Rückflussdämpfung, um strenge Industriestandards zu erfüllen.
