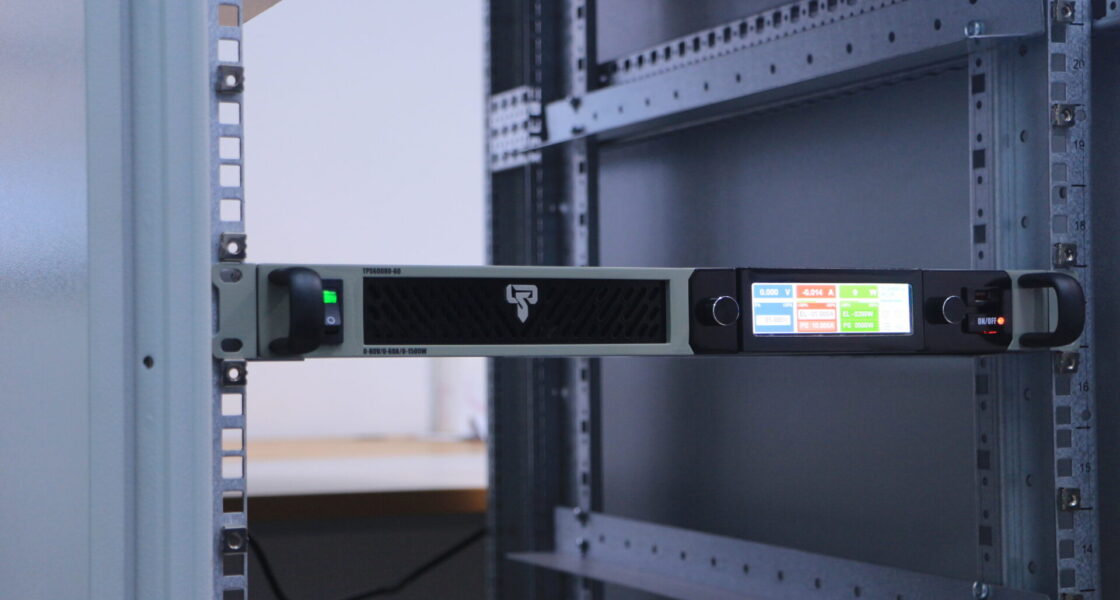

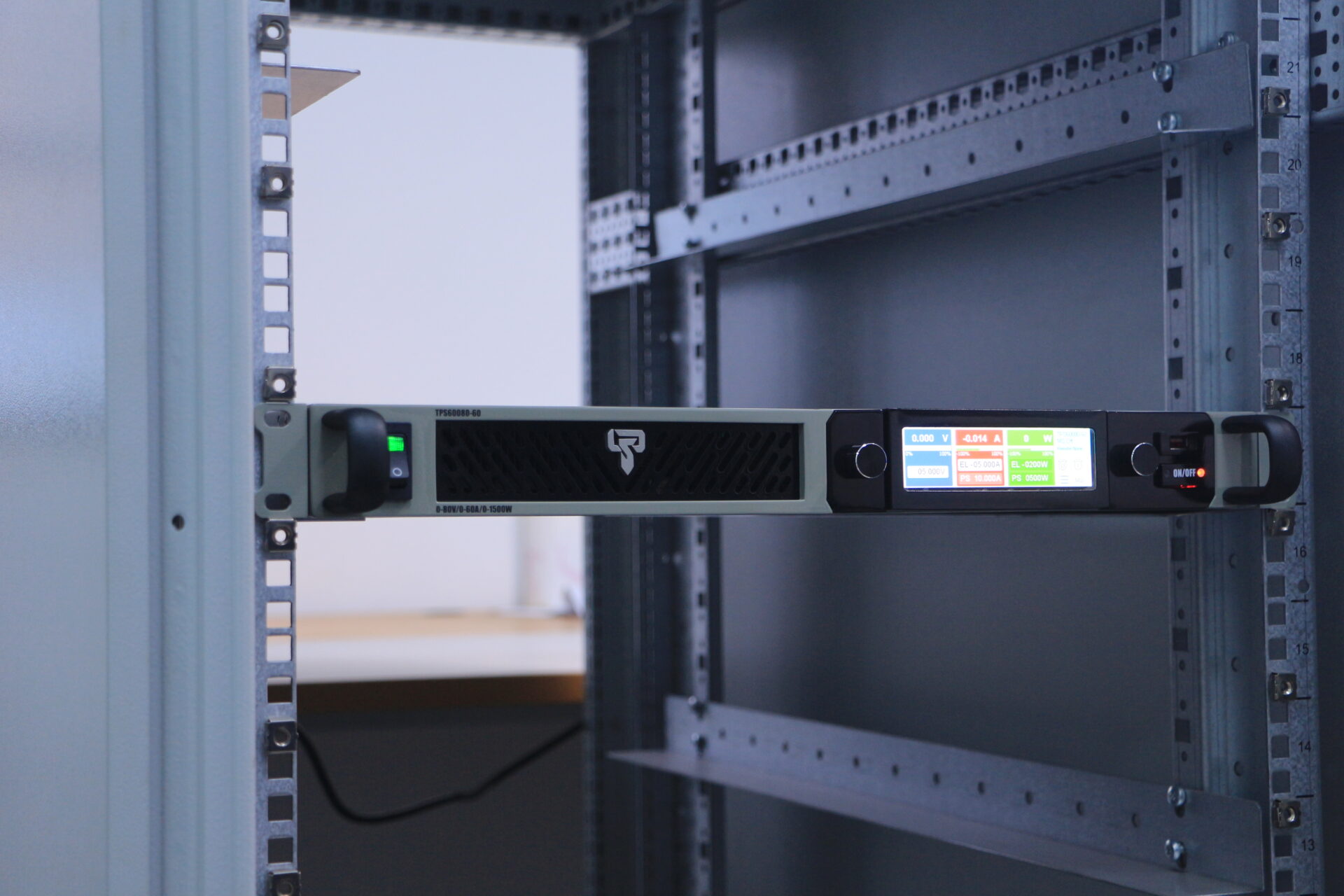

Moderne Labore benötigen ein programmierbares 1U-DC-Netzteil für 19-Zoll-Rackmount-Systeme. Sie können es für die Prototypenvalidierung einsetzen. Steuern Sie es über USB oder Ethernet. Zu den Kerntechnologien gehören Auto-Ranging, aktive Entladung und isolierte hybride Schnittstellen. Dieser Artikel beleuchtet diese Funktionen. Er hilft Ihnen, ein echtes Labornetzteil von einem gewöhnlichen DC-Netzteil zu unterscheiden.
Dieser Leitfaden behandelt drei unverzichtbare Merkmale: Auto-Ranging-Ausgang, sichere Entladung und hybride digital-analoge Schnittstellen. Diese Fähigkeiten sind in unserer gesamten Produktlinie integriert. Sie decken alles ab, von einem einfachen 24V-Netzteil bis zu einem 3000W-Tischgerät. Alle erfüllen hohe Standards in puncto Präzision, Sicherheit und Konnektivität.
1. Flexibler Auto-Ranging-Ausgang – Jenseits traditioneller rechteckiger Grenzen

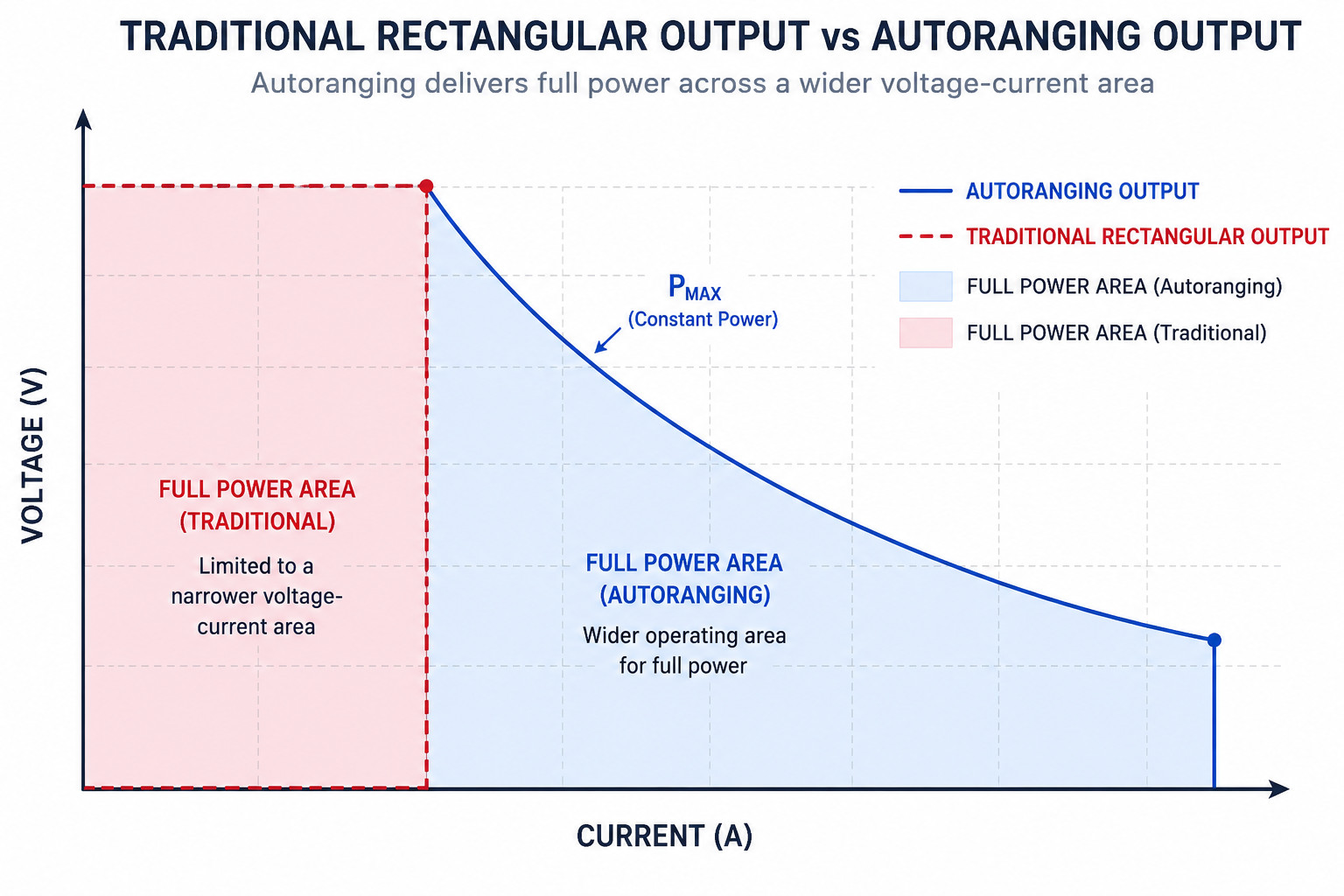

Ein flexibler Auto-Ranging-DC-Ausgang ist der erste Eckpfeiler eines modernen Labornetzteils. Anders als herkömmliche Netzteile, die durch feste Spannungs- und Stromnennwerte begrenzt sind (und einen rechteckigen Betriebsbereich bilden), ermöglicht ein Auto-Ranging-Gerät dem Anwender den Zugriff auf die volle Nennleistung über einen weiten Bereich von Spannungs-Strom-Kombinationen. Beispielsweise kann ein 1500W-Gerät 1500W bei 80V/18,75A, bei 150V/10A oder bei 500V/3A liefern – automatisch, ohne manuelle Bereichsumschaltung. Diese Fähigkeit ist besonders wertvoll für elektronische Prüfungen mit Hochstrom-DC-Anwendungen, bei denen ein Prüfling (DUT) während des Starts einen hohen Strom bei niedriger Spannung aufnimmt und dann im eingeschwungenen Zustand auf hohe Spannung bei geringerem Strom umschaltet.
- Kontinuierliche Leistungsregelung innerhalb der Nennhüllkurve – kein plötzlicher Ausgangszusammenbruch
- Automatischer Übergang zwischen Konstantspannungs- (CV), Konstantstrom- (CC) und Konstantleistungsmodus (CP)
- Reduziert die Anzahl der benötigten Netzteile in einem Prüfaufbau und spart Rack-Platz sowie Kosten
- Ideal für Batterieladung, Superkondensator-Tests, LED-Treiber-Validierung und Motoranlaufsimulationen
Unsere selbst entwickelte Serie programmierbarer DC-Netzteile realisiert echtes Auto-Ranging mit einer hocheffizienten Topologie (bis zu 95 %). Das bedeutet, dass Sie ein einzelnes programmierbares Labor-DC-Netzteil erwerben und Testszenarien abdecken können, die sonst drei oder vier Netzteile mit festen Bereichen erfordern würden. Von Werkstatt-Hochspannungs-DC (bis zu 750V) bis hin zu elektronischen Prüfungen mit Hochstrom-DC (bis zu 100A) stellt die Auto-Ranging-Architektur sicher, dass Sie niemals für ungenutzte Leistung bezahlen. Dadurch wird Ihr Labornetzteil von psu zu einem echten Multitool, das unterschiedliche Lasten ohne manuelles Eingreifen bewältigen kann.
2. Aktive Entladeschaltung – Sicherheit des Bedieners in Hochspannungssystemen gewährleisten
Sichere Entladetechnologie für Hochspannungs-DC ist ein unverzichtbares Sicherheitsmerkmal bei Ausgangsspannungen über 60V DC. Viele DC-Netzteile lassen die Ausgangskondensatoren selbst nach dem Abschalten des Ausgangs geladen, was eine Gefahr elektrischer Schläge für Techniker und Ingenieure darstellt. Unser Design integriert eine aktive Entladeschaltung (Standard bei allen Modellen mit Nennspannung ≥200V), die die Ausgangskapazität innerhalb von Sekunden nach dem Abschalten schnell auf unter 60V entlädt. Diese Funktion ist unerlässlich für jede Werkstatt-Hochspannungs-DC-Umgebung, in der häufige Verbindungs- und Trennungsvorgänge von Lasten stattfinden.
- Automatische Aktivierung bei Ausgangsabschaltung – kein zusätzlicher Bedienerschritt erforderlich
- Reduziert die Ausgangsspannung innerhalb weniger Sekunden (typischerweise <5 s) auf <60V DC
- Verhindert versehentlichen elektrischen Schlag beim Anschließen von Tastköpfen oder Umkonfigurieren von Kabeln
- Konform mit internationalen Sicherheitsstandards für Prüfgeräte
Für programmierbare Prototypen-Prüf-DC-Netzteil-Aufbauten, bei denen Ingenieure ständig Verbindungen wechseln, reduziert die Entladeschaltung Ausfallzeiten drastisch und erhöht die Arbeitssicherheit. Selbst wenn Sie mit einem 24V-Netzteil (Niederspannung) arbeiten, erstreckt sich dieselbe Philosophie auf umfassende Schutzfunktionen: OVP, OCP, OPP und OTP (Übertemperaturschutz). Unsere industriellen 1U-DC-Netzteile integrieren diese Schutzfunktionen auf Hardwareebene und stellen sicher, dass Ihre Stromversorgungen niemals zu einem Sicherheitsrisiko werden. Ob Sie Automobilelektronik oder Luftfahrtsubsysteme testen, die aktive Entladung ist ein Kennzeichen professioneller tps-Produkte (wobei TPS für unsere fortschrittliche Stromversorgungsserie steht).
3. Galvanisch getrennte Hybrid-Schnittstellen – USB, Ethernet und Analog für nahtlose Integration
Galvanisch getrennte Schnittstellen-DC und hybride digital-analoge Steuerung bilden den dritten Pfeiler des Designs programmierbarer Stromversorgungen der nächsten Generation. Moderne Labore verlassen sich nicht mehr nur auf Einstellungen über die Frontplatte; sie benötigen USB-Steuerung für schnelle Skripterstellung, Ethernet-Steuerung für Fernüberwachung in der gesamten Fabrik und isolierte Analogeingänge zur Integration mit bestehenden SPS oder kundenspezifischen Controllern. Unsere standardmäßig ausgestattete galvanisch getrennte analoge Schnittstelle stellt 0-10V- oder 0-5V-Programmierung und -Überwachung bereit, während die digitale Seite sowohl den SCPI-Befehlssatz als auch ModBus RTU über USB und Ethernet unterstützt.
- Echte galvanische Trennung zwischen Steuerschnittstellen und Ausgangsstufe (keine Erdschleifen)
- Gleichzeitige analoge und digitale Steuerung – Überwachung über Analog während Befehle über Ethernet gesendet werden
- SCPI- und ModBus-RTU-Unterstützung gewährleistet Kompatibilität mit LabVIEW, Python, C++ und SPS-Umgebungen
- Mitgelieferte Windows-Steuersoftware und LabVIEW-VIs beschleunigen die Entwicklung

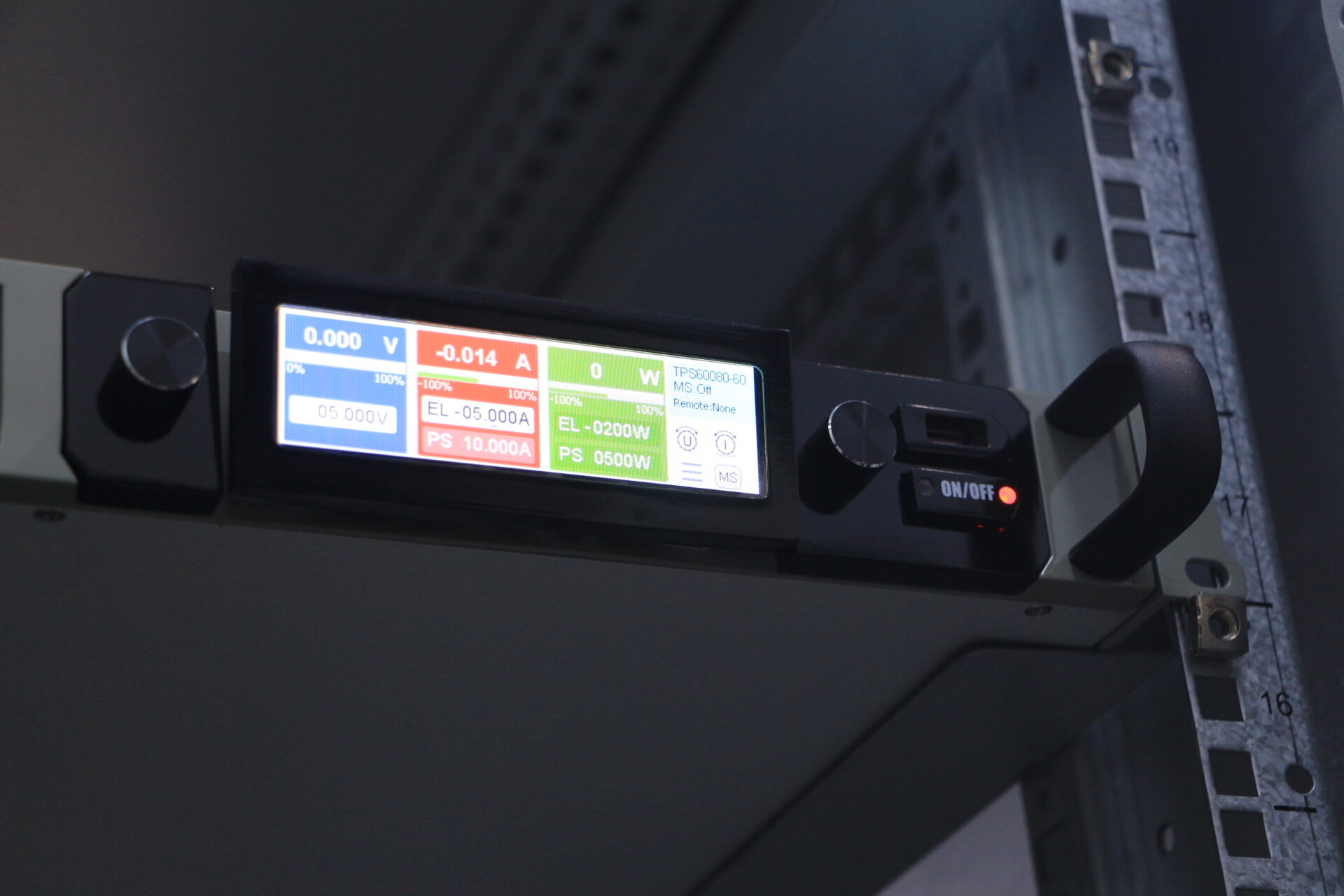

Dieser hybride Ansatz bedeutet, dass Ihr Labornetzteil von psu als eigenständiges Tischnetzteil mit der intuitiven Frontplatte (blaues LCD, Drehgeber mit Dezimalsprung und Panel-Lock-Anti-Missbrauch, um versehentliche Änderungen zu verhindern) oder als fernsteuerbares Asset in einem automatisierten Testsystem verwendet werden kann. Ingenieure, die an AC-Versorgungen oder programmierbaren TPS-Stromversorgungsanwendungen arbeiten, schätzen die Möglichkeit, zwischen manuellem und Fernbetrieb umzuschalten, ohne das Gerät neu starten zu müssen. Darüber hinaus kompensiert die Remote-Sensing-DC-Funktion Spannungsabfälle in langen Messleitungen, während die Parallelbetrieb-DC-Funktion (über Share-Bus) es ermöglicht, mehrere Geräte für höhere Ströme zusammenzuschalten – alles ohne komplexe Master-Slave-Programmierung.
4. Hohe Präzision und geringe Restwelligkeit – Das Maß einer echten Laborquelle
Hochpräzisions-DC und geringe Restwelligkeit sind oft die entscheidenden Faktoren für Tests empfindlicher Elektronik. Unsere selbst entwickelte Architektur liefert Programmierauflösungen mit typischen Werten von nur 3 mV und 1 mA (modellabhängig) sowie Restwelligkeits- und Rauschwerte von nur 4,2 mVeff / 76 mVss bei einem 100A-Modell. Dieses Niveau an geringer Restwelligkeit stellt sicher, dass Ihre Messungen nicht durch Schaltrauschen oder Netzharmonische verfälscht werden, was es ideal für HF-Schaltungen, Sensorerregung und präzise Analogdesigns macht.
- Breitbandige Restwelligkeitsmessung (800 kHz für Effektivwert, 20 MHz für Spitze-Spitze) ermöglicht realistische Rauschbewertung
- Hochauflösende 16-Bit-ADCs für Messgenauigkeit
- Temperaturgeregelte Lüfter minimieren akustische Geräusche und verhindern thermische Drift
- Aktive Leistungsfaktorkorrektur (PFC) – Aktive PFC reduziert Eingangsoberschwingungen und verbessert die Effizienz
Ob Sie einen rauscharmen Verstärker charakterisieren oder elektronische Hochstrom-DC-Prüfungen an einem Motortreiber durchführen, die Kombination aus geringer Restwelligkeit und hoher Präzision stellt sicher, dass die Stromquelle nicht zur Fehlerquelle wird. Unsere programmierbaren 1U-DC-Netzteile (von 80V/100A bis 750V/12A, 1500W oder 3000W) teilen alle diese Leistungsbasis. Darüber hinaus eliminiert die Remote-Sensing-DC-Funktion Fehler durch Leitungswiderstand und liefert die eingestellte Spannung exakt an den DUT-Klemmen – eine entscheidende Anforderung für Hochpräzisions-DC-Anwendungen.
5. Für die Praxis gebaut – AC-Eingangsflexibilität, Wärmemanagement und mechanische Robustheit
Kein industrielles 1U-DC-Netzteil kann ohne robuste AC-Eingangsverarbeitung und thermisches Design erfolgreich sein. Unsere 3000W-Geräte akzeptieren AC-Eingang 180-264V mit aktiver PFC und liefern volle Nennleistung bei nominaler Netzspannung und reduzieren automatisch auf 2500W, wenn die Eingangsspannung auf 180V absinkt. Für den weltweiten Betrieb bieten 1500W-Modelle einen breiteren Eingangsbereich von 100-264V, mit Derating auf 1000W unter 150V AC. Dies stellt sicher, dass Ihre Netzteile während Unterspannungsbedingungen betriebsbereit bleiben und Ihre Produktionslinie oder Ihr Laborexperiment weiterläuft.
- Weiter AC-Eingangsbereich mit aktiver PFC – weltweiter Betrieb ohne Jumper
- Intelligentes Derating verhindert unerwartetes Abschalten – Ausgangsleistung wird bei niedrigen Eingangsbedingungen sanft reduziert
- Temperaturgeregelte, drehzahlvariable Lüfter – leise bei geringer Last, maximale Kühlung bei Volllast
- Kompakte 1U-Höhe (44 mm / 1,75“) passt in jedes 19“-Rack-System
Von einem 24V-Netzteil für Sensorarrays bis zu einem 750V-Gerät für Photovoltaik-Wechselrichtertests bleibt das mechanische und thermische Design konsistent: Alle Ausgänge und der AC-Eingang befinden sich auf der Rückseite für sauberes Kabelmanagement, während die Frontplatte das blaue LCD, Tasten und verriegelbare Drehknöpfe beherbergt. Die Panel-Lock-Anti-Missbrauch-Funktion schützt vor unbefugten Einstellungen – eine Notwendigkeit in gemeinsam genutzten Labor- oder Produktionsumgebungen.
Technische Zusammenfassung – Komplette Familie programmierbarer DC-Netzteile
Unsere selbst entwickelte Produktlinie (intern als tps-Produkte und tps-programmierbare Stromversorgungsserie bezeichnet) deckt eine vollständige Matrix von Spannungs-, Strom- und Leistungsnennwerten ab. Alle Modelle haben denselben 1U-Formfaktor, Auto-Ranging-Ausgang, aktive Entladung (Modelle ≥200V), isolierte hybride Schnittstellen und eine umfassende Schutzsuite. Nachfolgend eine repräsentative Auswahl:
| Modellreihe | Spannung | Strom | Leistung | Restwelligkeit (eff/ss) | Effizienz |
|---|---|---|---|---|---|
| 80V-Serie | 0-80V | 0-100A | 3000W | 4,2mV / 76mV | 92% |
| 200V-Serie | 0-200V | 0-50A | 3000W | 40mV / 234mV | 93% |
| 360V-Serie | 0-360V | 0-30A | 3000W | 26mV / 156mV | 93% |
| 500V-Serie | 0-500V | 0-20A | 3000W | 50mV / 234mV | 93% |
| 750V-Serie | 0-750V | 0-12A | 3000W | 40mV / 260mV | 93% |
Für Anwendungen mit geringerem Leistungsbedarf sind auch 1500W-Versionen mit demselben Funktionsumfang erhältlich. Alle Modelle umfassen standardmäßig USB-Steuerung und Ethernet-Steuerung sowie die galvanisch getrennte analoge Schnittstelle. Die Parallelbetrieb-DC-Funktion (Share-Bus) ermöglicht den parallelen Anschluss mehrerer Geräte, die den Strom gleichmäßig ohne zusätzliche Programmierung aufteilen.
