Systemintegratoren und Schaltschrankbauer wissen, dass moderne elektronische Systeme mehr Rechenleistung in kleinere Gehäuse packen als je zuvor. Ein hochdichter Embedded‑Controller oder ein dichtes industrielles IoT‑Gateway erzeugt erhebliche Wärme durch seine Prozessoren und Stromrichter und ist gleichzeitig anfällig für elektromagnetische Störungen. Wenn diese beiden physikalischen Herausforderungen als getrennte Designprobleme behandelt werden, ist das Ergebnis oft ein Produkt, das den Funktionstest besteht, aber die Temperaturwechselprüfung oder EMV‑Konformitätsprüfung nicht besteht und kostspielige, zeitaufwändige Neukonstruktionen spät im Entwicklungszyklus erzwingt.
Der thermisch und EMV‑optimierte circuit board integration service von TPS Elektronik adressiert beide Herausforderungen gleichzeitig innerhalb des umfassenderen EMS‑Workflows. Durch die Berücksichtigung von Wärmepfaden und elektromagnetischer Verträglichkeit während der PCB‑Bestückungs- und Gehäuseintegrationsphasen stellt TPS sicher, dass das fertige Produkt zuverlässig innerhalb seiner thermischen Hüllkurve arbeitet und die strengen EMV‑Anforderungen seines Zielmarktes erfüllt.
1. Warum thermische und EMV‑Optimierung nicht getrennt werden können
In einem dichten Elektronikgehäuse sind Wärmemanagement und EMV‑Kontrolle physikalisch gekoppelt. Das Hinzufügen eines Kühlkörpers zu einem Leistungstransistor verändert die kapazitive Kopplung zum Gehäuse, was die Störabstrahlung erhöhen kann. Eine zum Schutz vor Umwelteinflüssen aufgebrachte Conformal‑Coating‑Beschichtung kann den Oberflächenwiderstand verändern und die Pfade für elektrostatische Entladungen beeinflussen. Das Ignorieren dieser Wechselwirkungen führt zu einem frustrierenden Kreislauf, in dem die Lösung eines thermischen Problems ein EMV‑Problem erzeugt und umgekehrt. Der integrierte circuit board integration service von TPS, der auf umfassenden elektronischen Fertigungskapazitäten basiert, wie im Leitfaden zu Elektronikfertigungsdienstleistungen beschrieben, adressiert beide Bereiche gleichzeitig und stellt sicher, dass Designentscheidungen in einem Bereich die Leistung im anderen nicht beeinträchtigen.
2. TPS‑Ansatz für integriertes Wärmemanagement

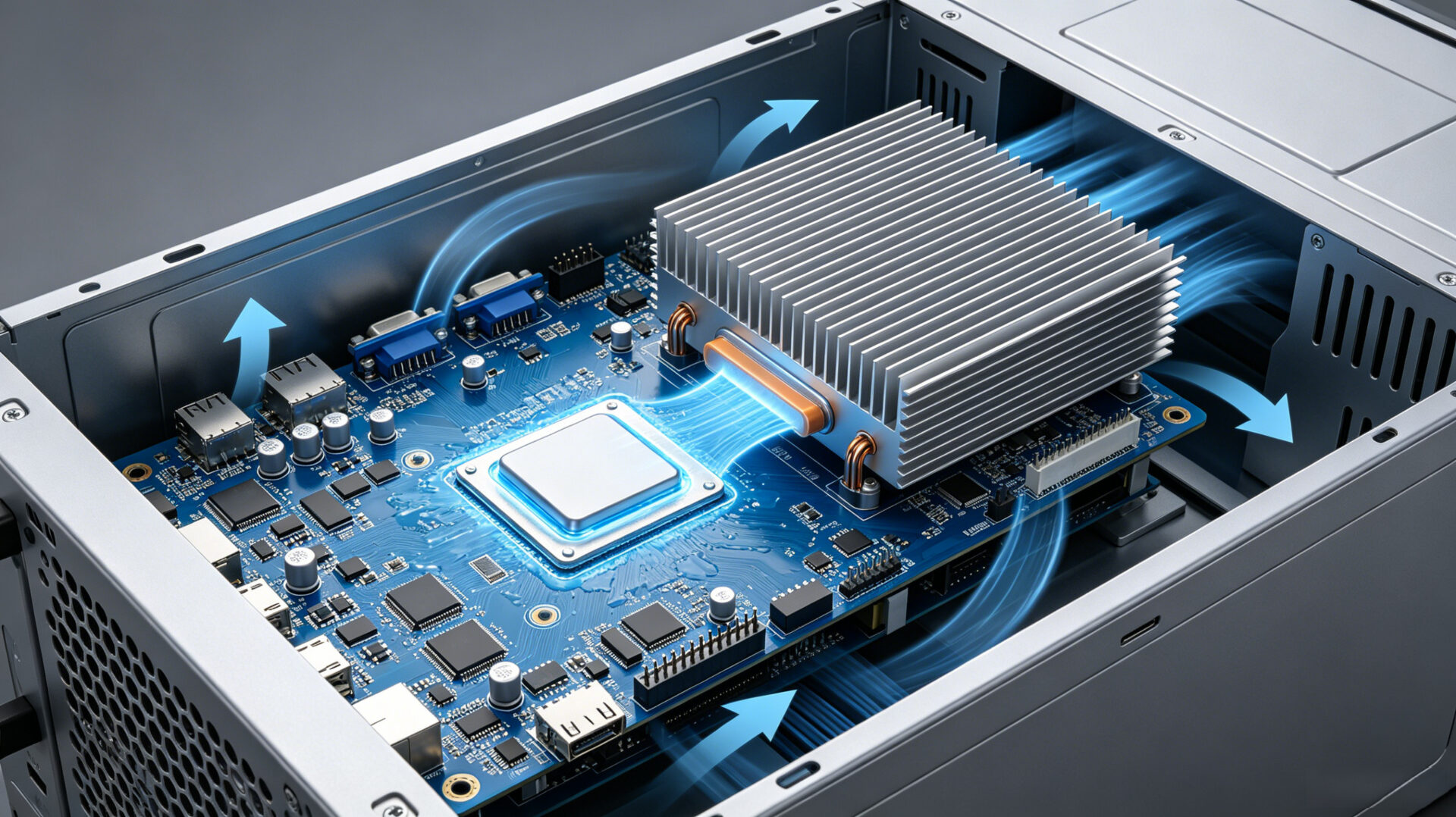

Effektives Wärmemanagement beginnt in der PCB‑Bestückungsphase. Während der DFM‑Prüfung für die SMD‑PCB‑Bestückung identifizieren die TPS‑Ingenieure Hochleistungskomponenten und entwerfen den Wärmepfad. Für konduktionsgekühlte Systeme umfasst dies die Spezifikation von thermischen Schnittstellenmaterialien wie Gap‑Pads, Phasenwechselmaterialien oder Wärmeleitpaste sowie die Konstruktion eines Wärmespreizers, der die Wärme zur Gehäusewand leitet. Für Systeme mit Zwangsbelüftung modelliert TPS die Luftstromanforderungen und stellt sicher, dass die Komponentenplatzierung und die Kühlkörperausrichtung keine stagnierenden Hotspots erzeugen.
Ziel ist es nicht nur, einen Kühlkörper hinzuzufügen, sondern einen vollständigen thermischen Kreislauf zu schaffen—vom Halbleiterübergang über das Gehäuse, TIM, Wärmespreizer bis hin zur Umgebung—, der alle Komponenten unter ihrer maximal zulässigen Sperrschichttemperatur hält. Dieser Ansatz wird durch Thermografie während des Prototyptests validiert, was in unseren Ressourcen zur Prüfung elektronischer Komponenten und PCB‑Bestückung näher beschrieben wird.
3. TPS‑Ansatz für board‑Ebene EMV‑Integration

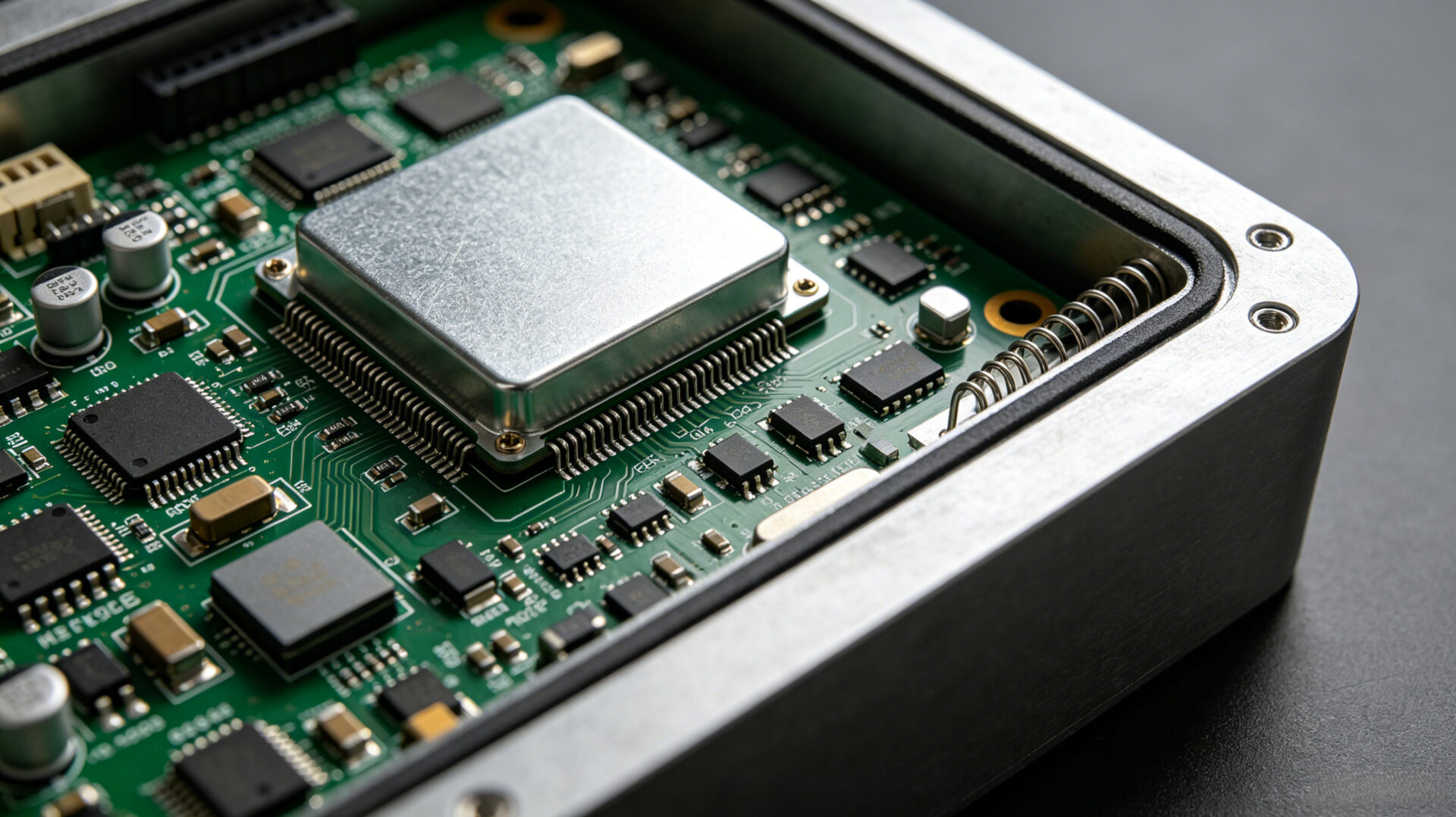

EMV‑Probleme werden am kostengünstigsten auf der Board‑Ebene gelöst. Die Designprüfung von TPS umfasst eine Bewertung des PCB‑Lagenaufbaus, der kritischen Signalführung, der Platzierung von Entkopplungskondensatoren und der Integrität des Rückstrompfads. Für empfindliche analoge oder HF‑Abschnitte kann TPS Board‑Level‑Schirmgehäuse integrieren, die direkt auf die Leiterplatte gelötet werden und eine lokalisierte Isolierung bieten. Wo Kabel das Board verlassen, werden Ferritkerne oder Gleichtaktdrosseln als Teil des Integrationsservices spezifiziert und montiert.
Die Schnittstelle zwischen Leiterplatte und Gehäuse ist eine kritische EMV‑Grenze. TPS konzipiert die Erdungsstrategie so, dass eine niederimpedante Verbindung zwischen der Masseebene der Platine und dem Gehäuse bei allen relevanten Frequenzen gewährleistet ist. Dies kann leitfähige Dichtungen, Erdungsfedern oder eine sorgfältige Platzierung der Befestigungslöcher umfassen. Diese Maßnahmen werden durch einen schnellen Prototyping- und Testprozess ergänzt, ähnlich wie in unserem Leitfaden zum EMS‑PCB‑Bestückungs‑Prototyping beschrieben.

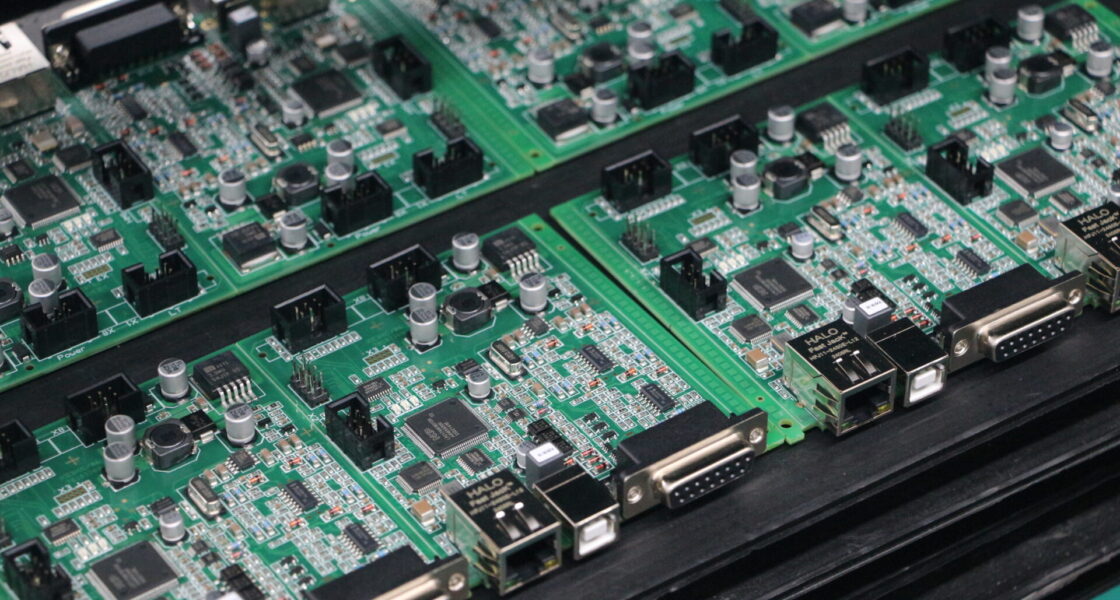

4. Der Integrationsprozess: von der PCB zum abgedichteten Gehäuse

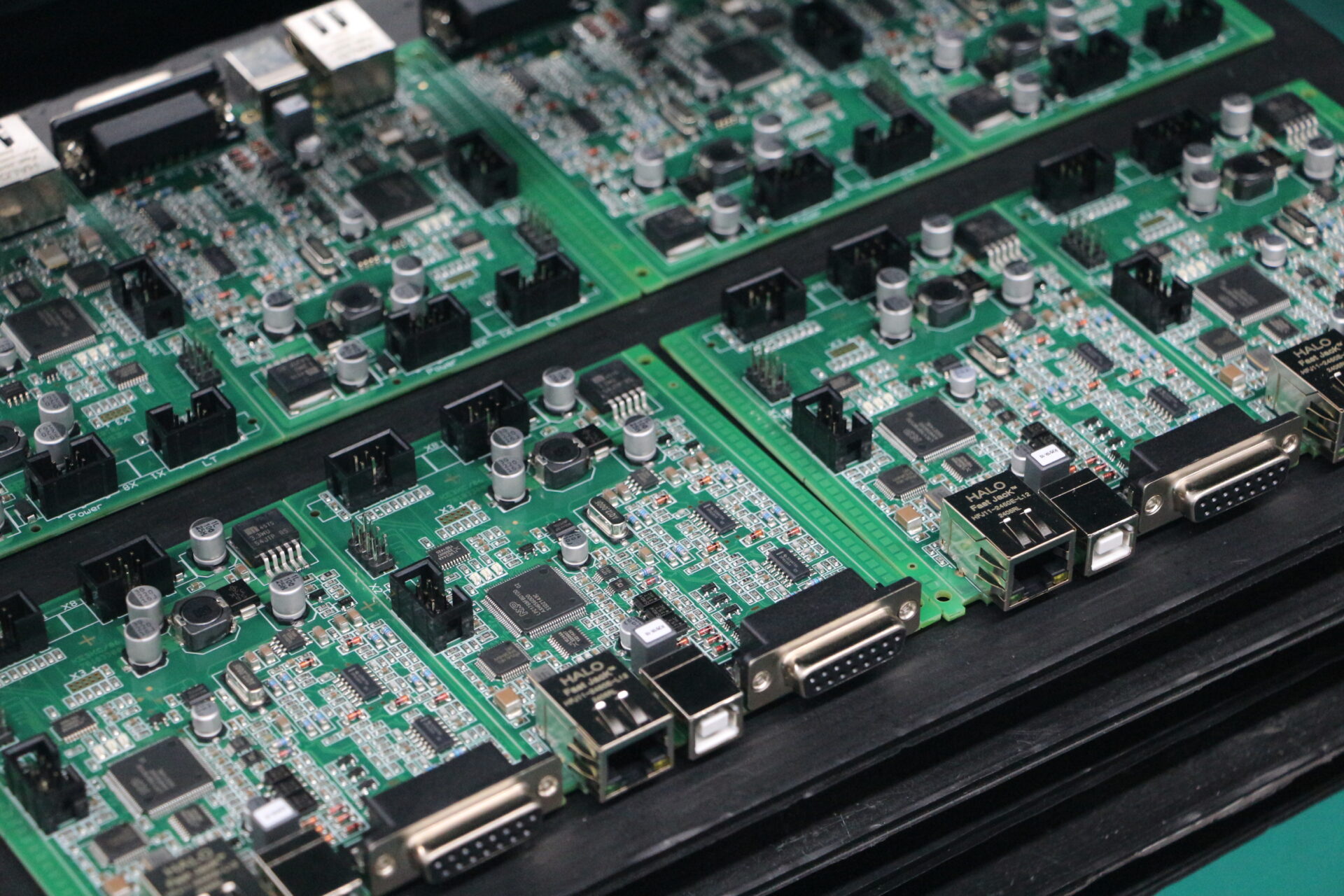

Der thermische und EMV‑Optimierungsservice von TPS ist ein vollständig integrierter Teil des PCB‑Bestückungs‑Workflows. Nach der SMT‑Bestückung, dem Reflow‑Löten und der Inspektion geht die bestückte Leiterplatte in die Systemintegration über. Dies umfasst die Montage der Platine im Gehäuse, das Auftragen von thermischen Schnittstellenmaterialien, die Installation von Schirmgehäusen, den Anschluss der internen Verkabelung und gegebenenfalls die Applikation einer Conformal‑Coating‑Beschichtung für die vorgesehene Umgebung. Durch die vollständige interne Abwicklung dieser Sequenz eliminiert TPS das Risiko, dass ein Drittintegrator eine bestückte Platine beschädigt oder das EMV‑Design durch unsachgemäße Montage beeinträchtigt.
Dieser ganzheitliche Ansatz beschleunigt die Markteinführung, indem Integrationsprobleme frühzeitig erkannt werden, und stellt sicher, dass die Endbaugruppe ihre thermischen und EMV‑Ziele erreicht. Er ist eine Erweiterung des vollständigen EMS‑Angebots, das von der Komponentenbeschaffung bis zur Endprüfung reicht.
5. Validierung: Thermografie und EMV‑Vorprüfung
Bevor eine fertige Baugruppe das TPS‑Werk verlässt, wird sie einer Validierungsprüfung unterzogen, um zu bestätigen, dass die thermischen und EMV‑Designziele erreicht wurden. Eine Wärmebildkamera zeichnet die Temperatur kritischer Komponenten unter Volllast auf und verifiziert, dass keine Hotspots die Auslegungsgrenzen überschreiten. EMV‑Vorprüfungen für leitungsgeführte und gestrahlte Störaussendungen können im eigenen EMV‑Labor von TPS durchgeführt werden und bieten ein hohes Maß an Sicherheit, dass das Gerät die formelle Zertifizierung in einem akkreditierten Prüflabor bestehen wird. Dieser integrierte Validierungsprozess ist ein Kernbestandteil der Lieferung zuverlässiger, produktionsreifer elektronischer Systeme.
6. Anwendungsbeispiele: Industrie‑Gateways, Medizingeräte und Automobiltelematik
- Abgedichtete industrielle IoT‑Gateways: Ein lüfterloses, abgedichtetes Gehäuse mit einem Mehrkernprozessor und einem Mobilfunkmodem erfordert eine sorgfältige Konduktionskühlung und EMV‑Abschirmung. Die Integration von TPS stellt sicher, dass der Prozessor innerhalb seiner thermischen Grenzen bleibt und der empfindliche Empfänger nicht durch digitales Rauschen auf der Platine desensibilisiert wird.
- Medizinische Diagnosegeräte: Geräte, die die EMV‑Störfestigkeitsnormen nach IEC 60601‑1‑2 erfüllen müssen, profitieren von der Board‑Level‑Abschirmung und der gefilterten I/O‑Integration von TPS, die in den PCB‑Bestückungsprozess integriert ist.
- Automobiltelematikeinheiten: Kompakte, robuste Geräte für den Einsatz in rauen Automobilumgebungen erfordern ein robustes thermisches Design und Immunität gegenüber energiereichen Transienten. Die Integration von TPS bietet den notwendigen Umweltschutz und die erforderliche Transientenunterdrückung.
7. RFQ‑Checkliste für die thermisch und EMV optimierte Integration
- Systembeschreibung: Gehäusetyp und -material, Einbaulage und Kühlmethode (Konduktion, natürliche Konvektion oder Zwangsbelüftung).
- Thermische Anforderungen: Maximal zu erwartende Umgebungstemperatur, Verlustleistungskarte der Komponenten, maximale Sperrschichttemperaturgrenzwerte.
- EMV‑Anforderungen: Ziel‑EMV‑Normen (z. B. CISPR 32 Klasse A/B) und Störfestigkeitsnormen (IEC 61000‑4‑x).
- Umweltschutz: Erforderliche IP‑Schutzart, Conformal‑Coating‑Typ und etwaige besondere Abdichtungsanforderungen.
- Stückzahlen und Zeitplan: Prototyp‑, Pilot- und Serienvolumen.
Reichen Sie Ihre Integrations‑RFQ ein →
8. FAQ
Entwirft TPS die thermische Lösung, oder muss ich ein fertiges thermisches Design bereitstellen?
TPS kann die vollständige thermische Lösung basierend auf Ihren Komponentenspezifikationen und Gehäuserandbedingungen entwerfen oder mit einem bestehenden thermischen Design arbeiten.
Mit welchen Arten von thermischen Schnittstellenmaterialien arbeitet TPS?
Wir arbeiten mit Gap‑Pads, Phasenwechselmaterialien, dosierbaren Wärmeleitpasten und elektrisch isolierenden Wärmeleitpads und wählen das geeignete Material basierend auf der Wärmeleitfähigkeit und den mechanischen Spaltanforderungen aus.
Kann TPS EMV‑Vorprüfungen an der fertigen Baugruppe durchführen?
Ja. Unser integriertes EMV‑Labor kann Prüfungen der leitungsgeführten und gestrahlten Störaussendung durchführen und stellt mit jedem Projekt Prüfberichte zur Verfügung, um Ihre CE‑Kennzeichnung oder FCC‑Einreichungen zu unterstützen.
Wo finde ich weitere Informationen zu den umfassenderen PCB‑Bestückungs- und Integrationsfähigkeiten von TPS?
Besuchen Sie die TPS Serviceseite für PCB‑Bestückung oder lesen Sie unseren detaillierten Leitfaden zu elektronischen Komponenten und Prüfung.
