Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams geht es bei der Auswahl eines Netzteils nicht nur um die Wattzahl. Es geht auch um thermische Reserven, EMV‑Verhalten, Sicherheitsdokumentation und darum, ob das System die Abnahmeprüfung ohne Nacharbeit besteht. In der Welt der Industrieautomation, in der 48 V DC zunehmend für verteilte Stromversorgungsarchitekturen, Motorantriebe und Hochleistungssensoren verwendet werden, muss die Stromquelle ebenso kompakt und robust sein wie die Geräte, die sie versorgt.
Das TPS 48v open frame power supply, basierend auf der MPT120S-48V-Plattform, wurde genau für diese Umgebung entwickelt. Es ist ein kompakter, PCB‑montierbarer AC/DC‑Wandler, der eine geregelte 48 V DC‑Ausgangsspannung mit 3000 VAC‑Isolierung liefert—und das auf einer Grundfläche von nur 126 × 62 × 35 mm. Konzipiert für die nahtlose Integration in größere Steuerschränke, Maschinen und Fabrikautomationssysteme, bietet es die sichere, effiziente und zuverlässige Stromversorgung, die der industrielle 24/7‑Betrieb verlangt.
Warum 48V DC der aufstrebende Standard für die dezentrale Industriestromversorgung ist
Während 24 V DC lange Zeit die dominierende Steuerspannung in der Fabrikautomation war, geht der Trend nun rasant in Richtung 48 V. Der Grund liegt in der einfachen Physik: Bei gleicher Leistung benötigt ein 48 V‑System nur den halben Strom eines 24 V‑Systems. Diese drastische Stromreduzierung (I = P/V) führt zu deutlich geringeren I²R‑Verlusten in der Verkabelung, was kleinere Leitungsquerschnitte und längere Kabelwege zwischen den Schaltschränken ermöglicht. Dies macht 48 V ideal für die Versorgung von Hochleistungsaktoren, integrierten Servoantrieben und Power‑over‑Ethernet‑(PoE++) Geräten, die mehr als die von 24 V‑Systemen bereitgestellten 30 W benötigen.
Ein dediziertes industrielles 48V open frame power supply ist der effizienteste Weg, diese Spannung direkt aus dem Wechselstromnetz zu erzeugen. Die Integration eines solchen Netzteils direkt auf der Hauptsteuerplatine macht ein separates Hutschienen‑Gerät überflüssig, spart Platz, reduziert die Verdrahtungskomplexität und verbessert die Systemzuverlässigkeit. Dies ist die Grundlage der modernen, dezentralen Fabrikautomation. Für einen breiteren Überblick, wie eine solche Integration in die Gesamtfertigung passt, besuchen Sie die TPS Kategorie für Open-Frame- und geschlossene Netzteile.
Vorstellung des TPS-MPT120S-48V: ein kompaktes Leistungsmodul mit Hochspannungseingang

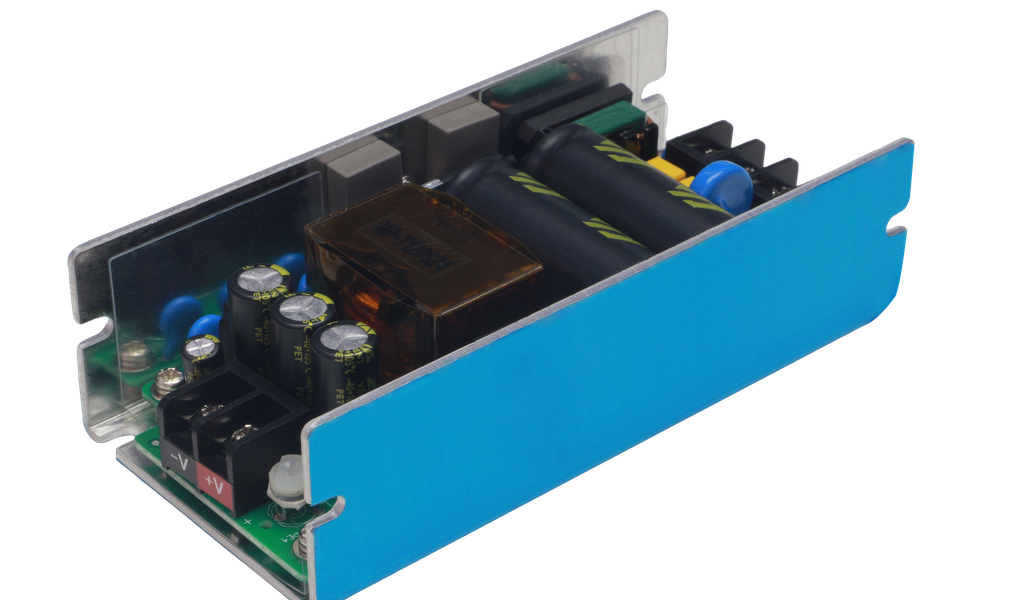

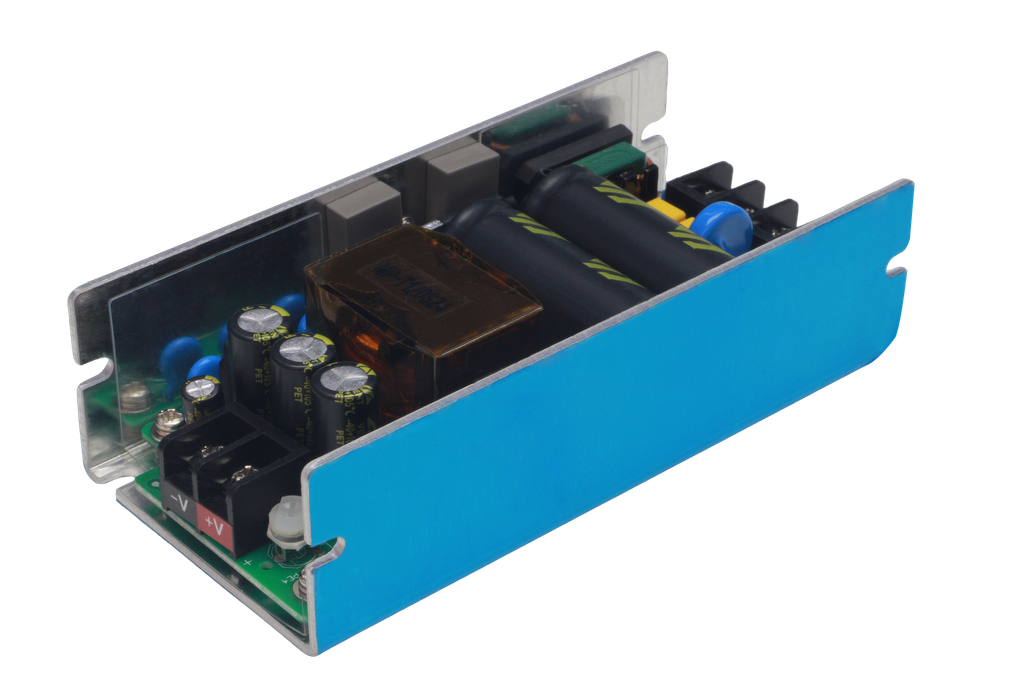

Das TPS-MPT120S-48V ist ein 120 W Open‑Frame‑AC/DC‑Netzteil mit Einzelausgang. Es ist ein kritisches Mitglied der TPS-Hochspannungsserie, das für den direkten Betrieb an den in Industrieumgebungen üblichen Hochspannungs‑Wechselstromnetzen ausgelegt ist. Sein herausragendes Merkmal ist ein außergewöhnlich weiter Eingangsbereich von 176–500 V AC, was bedeutet, dass es direkt an eine Phase einer 208 V‑, 400 V‑ oder sogar 480 V‑Versorgung angeschlossen werden kann, ohne dass ein Spartransformator erforderlich ist. Dies vereinfacht die globale Lagerhaltung für OEMs, da eine einzige Teilenummer in verschiedenen regionalen Netzspannungen eingesetzt werden kann.
Mit einem Nennausgang von 48 V bei 2,5 A unter natürlicher Konvektion bietet es ausreichend Leistung für Logikschaltungen, Kommunikations‑Gateways und kleinere Motorantriebe. Sein Open-Frame-Design ist beabsichtigt und ermöglicht es, es als Komponente auf der Systemplatine und nicht als eigenständiges Gerät zu behandeln. Diese Designphilosophie wird bei anderen Modellen der Serie näher erläutert, wie dem TPS‑MPT24S‑5V und dem leistungsstärkeren TPS‑GSH225S‑12V.
Elektrische Leistung: Weitbereichseingang, hoher Wirkungsgrad und einstellbarer Ausgang
Der ultraweite AC‑Eingangsbereich von 176–500 V AC ist ein entscheidender Vorteil für globale Maschinenbauer. Bei Unterspannungsbedingungen (100–176 V AC) arbeitet das Gerät mit einer Leistungsreduzierung von 50 %, sodass es auch bei schweren Spannungseinbrüchen funktionsfähig bleibt. Der Wirkungsgrad des Netzteils beträgt typischerweise 88 %, was die interne Wärmeabgabe reduziert und zu einer längeren Betriebsdauer für das Gerät selbst und die umliegenden Komponenten beiträgt. Die Ausgangsspannung ist von 46 V bis 52 V einstellbar, sodass Ingenieure Spannungsabfälle auf langen Kabelwegen kompensieren und sicherstellen können, dass präzise 48 V an die Last geliefert werden.
Ausgangsrestwelligkeit und Rauschen sind für empfindliche Industrieelektronik entscheidend. Das TPS-MPT120S-48V erreicht eine maximale Restwelligkeit von nur 100 mV Spitze‑Spitze und gewährleistet so eine saubere Stromquelle für analoge Sensoren und Hochgeschwindigkeits‑Digitalregler. Dieses Design mit geringer Restwelligkeit wird durch eine Kombination aus stabiler Schalttopologie und hochwertigen Ausgangsfilterkondensatoren erreicht.
Schutzfunktionen für raue Industrieumgebungen
Fabrikhallen sind elektrisch unerbittlich. Überspannungen, überlastete Ausgänge und Kurzschlüsse sind an der Tagesordnung. Das TPS-MPT120S-48V ist mit einer umfassenden Reihe von Schutzfunktionen ausgestattet, um sowohl sein eigenes Überleben als auch die Sicherheit der angeschlossenen Last zu gewährleisten. Diese Funktionen sind für die automatische Wiederherstellung ausgelegt, was für die Minimierung von Ausfallzeiten in nicht überwachten, entfernten Installationen unerlässlich ist.
Der Ausgangs‑Kurzschluss‑, Überstrom- und Überspannungsschutz arbeiten alle mit Hiccup- oder Neustart‑Modi und versuchen automatisch, den normalen Betrieb wiederherzustellen, nachdem ein Fehler behoben ist. Darüber hinaus verfügt es über eine Eingangs‑Unterspannungsverriegelung und einen Übertemperaturschutz mit automatischer Wiederherstellung. Diese robusten Abwehrmechanismen, die im folgenden Diagramm zusammengefasst sind, garantieren einen zuverlässigen 24/7‑Betrieb in anspruchsvollen industriellen Umgebungen.
Mechanische Integration: Open-Frame-Design, Montage und Kühlung

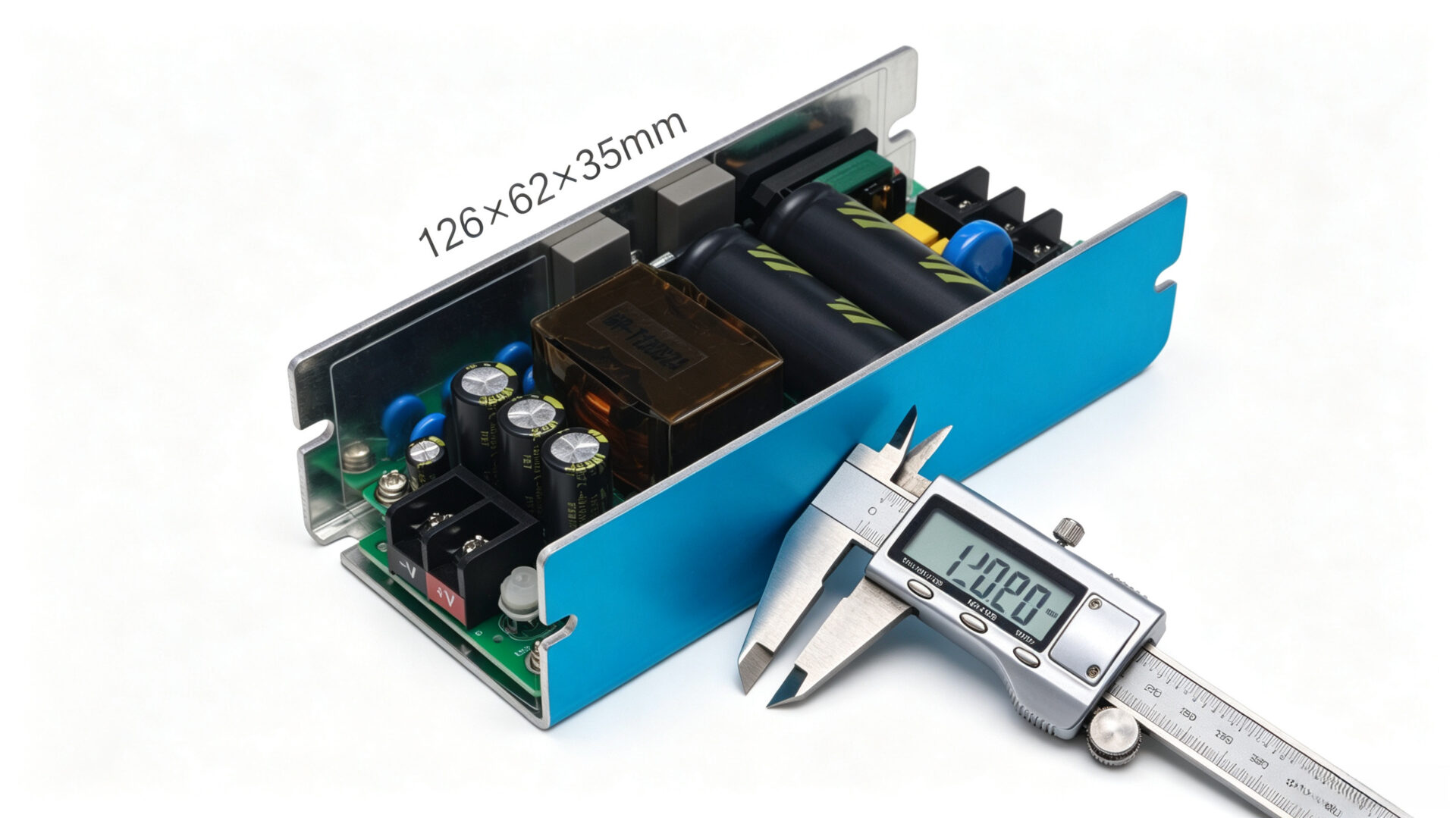

Mit den kompakten Abmessungen von 126 × 62 × 35 mm und einem Gewicht von nur 290 g ist das TPS-MPT120S-48V ein ultrakompaktes Leistungsmodul für eingebettete Anwendungen. Das offene, PCB‑montierbare Design bietet maximale Flexibilität für Systemintegratoren. Es kann direkt auf der Hauptsystemplatine als Tochterkarte montiert oder mit Abstandshaltern in einem Steuerschrank befestigt werden. Dies macht das Volumen und die Kosten eines redundanten Außengehäuses überflüssig und ermöglicht es dem Gehäuse des Host‑Systems, den endgültigen Berührungsschutz und die Umgebungsabdichtung zu bieten.
Das Gerät ist für die Kühlung durch natürliche Konvektion ausgelegt, was Lüftergeräusche eliminiert, eine häufige mechanische Ausfallquelle reduziert und die Wartung vereinfacht. Systemdesigner müssen jedoch sicherstellen, dass das Modul im endgültigen Gehäuse ausreichend Freiraum und Luftstrom hat, um innerhalb seines Betriebstemperaturbereichs von -25 °C bis +60 °C zu bleiben.
Konformität und Sicherheit: IEC 62368‑1, EMV und 3000 VAC‑Isolierung

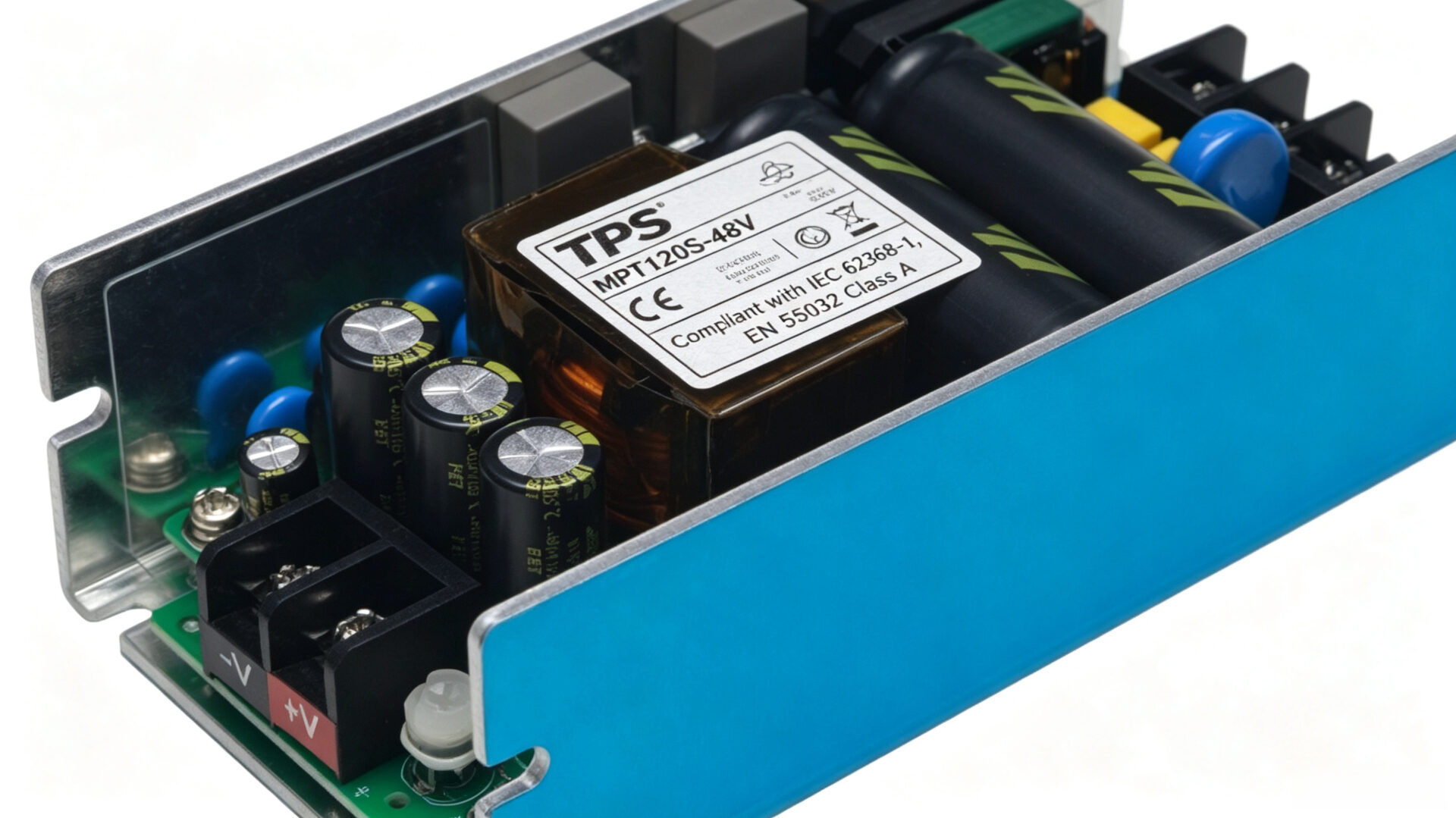

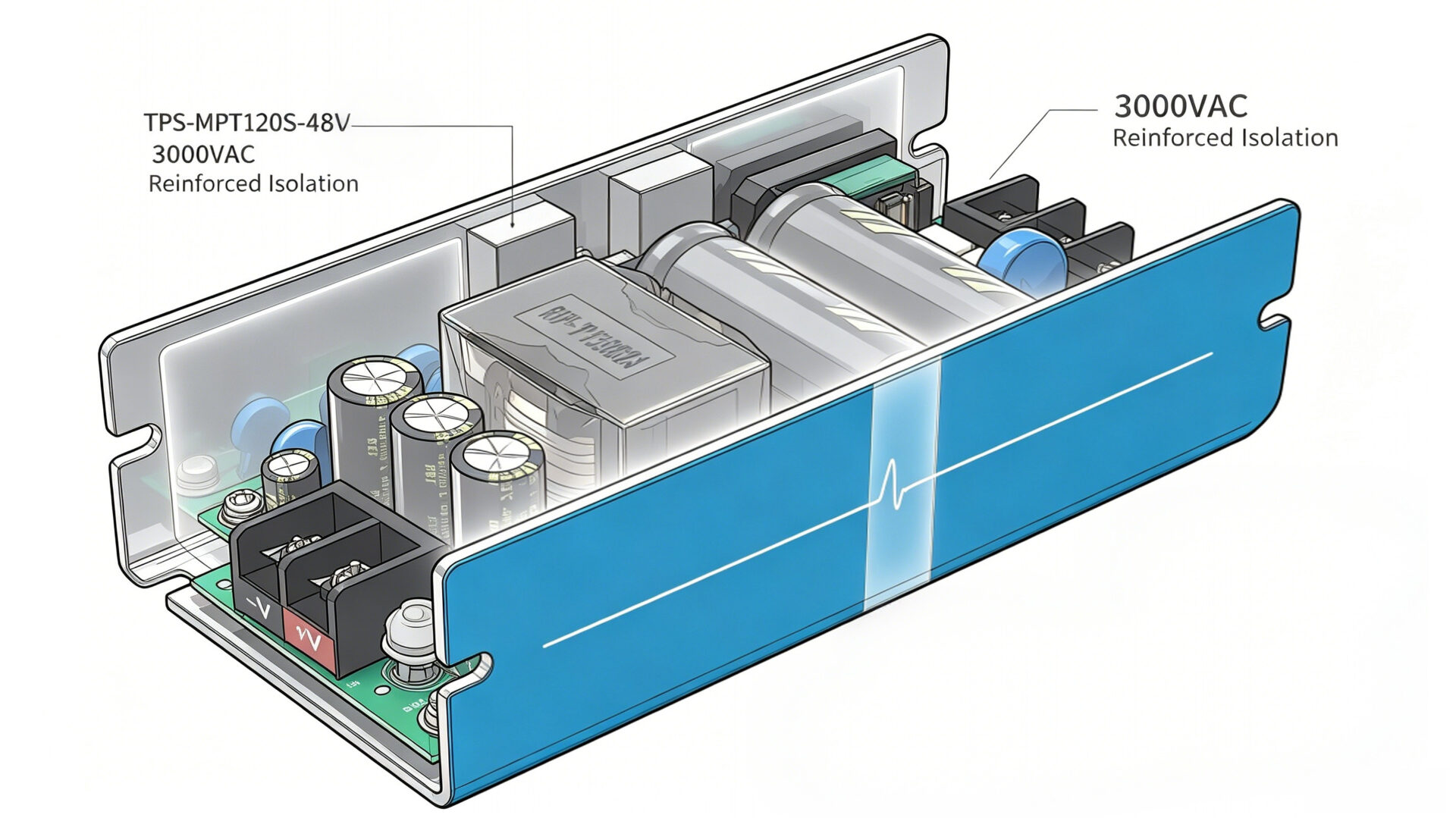

Für die CE‑Kennzeichnung von Industriemaschinen muss das integrierte Netzteil strenge Sicherheits- und EMV‑Normen erfüllen. Das TPS-MPT120S-48V ist so konstruiert und geprüft, dass es die IEC 62368‑1 erfüllt, die gefahrenbasierte Sicherheitsnorm für AV‑, ICT- und Industrieausrüstung. Ein kritisches Sicherheitsmerkmal ist seine 3000 VAC‑Eingangs‑Ausgangs‑Isolierung. Diese verstärkte Isolierung bietet eine sichere und zuverlässige Barriere zwischen der gefährlichen Wechselstrom‑Netzspannung und der zugänglichen SELV‑Ausgangsspannung und schützt sowohl das Bedienpersonal als auch empfindliche nachgeschaltete Elektronik.
Darüber hinaus wird die elektromagnetische Verträglichkeit durch die Einhaltung von CISPR 32 / EN 55032 Klasse A gewährleistet. Dies stellt sicher, dass das Netzteil keine übermäßigen elektromagnetischen Störungen erzeugt, die nahegelegene Steuerungssysteme oder Kommunikationsnetzwerke stören könnten. TPS stellt mit jedem Produkt eine Konformitätserklärung bereit und optimiert so den CE‑Dokumentationsprozess des Systemintegrators.
Anwendungsleitfaden für Fabrikautomation und Motorantriebe
- Integrierte Motorantriebe: Versorgung der Logik- und Gate‑Treiber‑Schaltungen von kompakten Servo- und Schrittmotorantrieben direkt aus dem DC‑Bus.
- Dezentrale I/O- und Feldbus‑Module: Bereitstellung einer stabilen 48 V‑Schiene für dezentrale I/O‑Blöcke und Kommunikations‑Gateways (z. B. PROFINET, EtherCAT) in kompakter Bauform.
- Hochleistungs‑Sensorsysteme: Saubere Stromversorgung für Laserscanner, Bildverarbeitungssysteme und Radarsensoren, die in modernen intelligenten Fabriken eingesetzt werden.
- IoT- und Edge‑Gateways: Stromversorgung für eingebettete Computing‑Gateways, die Daten am Rande des industriellen Netzwerks aggregieren.
RFQ‑Checkliste für 48V Open-Frame-Power-Supply
- Leistungsbedarf: Sicherstellen, dass die 120 W Dauerausgangsleistung die Lastanforderungen mit einer Sicherheitsmarge von 20–30 % erfüllt.
- Eingangsspannung: Überprüfen, ob die lokale Wechselstrom‑Netzspannung innerhalb des Bereichs von 176–500 V AC (oder 249–707 V DC) liegt.
- Ausgangseinstellung: Ist der Einstellbereich von 46–52 V ausreichend, um Spannungsabfälle zu kompensieren?
- Thermische Umgebung: Liegt die Umgebungstemperatur im Gehäuse unter 60 °C?
- Zertifizierungen: Ist die Einhaltung der IEC 62368‑1 für das Endprodukt erforderlich? Ist die EMV‑Klasse A nach EN 55032 ausreichend?
- Stückzahlen und Zeitplan: Anforderungen an Prototyp‑, Pilot- und Serienvolumen.
Durchsuchen Sie die TPS 48V Open-Frame-Netzteile und fordern Sie ein Angebot an →
Häufig gestellte Fragen
Was ist der Hauptvorteil eines 48V Open-Frame-Power-Supply gegenüber einem 24V‑Netzteil?
Ein 48V‑System benötigt für die gleiche Leistung nur den halben Strom, was die Verkabelungskosten senkt, die I²R‑Verluste reduziert und längere Kabelwege ermöglicht—ideal für große Fabrikinstallationen.
Kann das TPS-MPT120S-48V in einem lüfterlosen, geschlossenen Gehäuse verwendet werden?
Ja, es ist für die Kühlung durch natürliche Konvektion ausgelegt. Der Systemdesigner muss jedoch sicherstellen, dass die Umgebungstemperatur im geschlossenen Gehäuse bei der erwarteten Last die Nenntemperatur von 60 °C nicht überschreitet.
Was bedeutet „3000VAC‑Isolierung“ für mein System?
Es bedeutet, dass die Eingangs- und Ausgangsseite galvanisch getrennt sind, mit einer verstärkten Isolationsbarriere, die mit 3000 V AC geprüft wurde. Dies ist ein kritisches Sicherheitsmerkmal, das Benutzer vor elektrischem Schlag und empfindliche Elektronik vor netzbedingten Transienten schützt.
Bedeutet das Open-Frame-Design, dass ich ein zusätzliches Sicherheitsgehäuse benötige?
Ja. Das Open-Frame-Netzteil ist eine Komponente, die zur Integration in ein Endsystem vorgesehen ist. Das Gehäuse des Host‑Geräts bietet den erforderlichen Schutz gegen versehentlichen Kontakt mit gefährlichen Spannungen.
Wo finde ich die vollständigen technischen Spezifikationen?
Detaillierte Datenblätter und Konformitätszertifikate sind auf der TPS Produktseite für Open-Frame-Netzteile verfügbar.
