Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams geht es bei der Auswahl einer Stromversorgung für ein Roboter‑Gelenk nicht nur um die Wattzahl. Es geht auch um extreme Kompaktheit, galvanische Trennung zum Schutz empfindlicher Geber- und Logikschaltungen vor dem verrauschten Motor‑Leistungsbus, die Fähigkeit, in einer abgedichteten Hochtemperatur‑Umgebung zuverlässig zu arbeiten, und die Langzeitzuverlässigkeit, um kostspielige Ausfallzeiten in einer Produktionslinie zu vermeiden. Wenn ein DC‑DC‑Wandler im Handgelenk eines Sechs‑Achs‑Roboters ausfällt, sind die Reparaturkosten nicht das Bauteil selbst—es sind die Stunden an Produktionsausfall.
Die TPS dc dc converter-Serie, einschließlich der HCLS1‑Familie, wurde genau für diese anspruchsvollen eingebetteten Stromversorgungsanwendungen entwickelt. Mit einem SIP4‑Gehäuse, 1500 VDC‑Isolierung, einem Betriebstemperaturbereich von ‑40 °C bis +105 °C und einer MTBF von 3.500.000 Stunden bieten diese Module die sichere, effiziente und platzsparende Stromumwandlung, die moderne industrielle Roboter‑Gelenk‑Servoantriebe benötigen. Dieser Artikel untersucht die TPS DC‑DC‑Wandler‑Plattform und erklärt, warum sie die bevorzugte Wahl für die Versorgung der Steuerelektronik im Herzen der Roboterautomation ist.
Warum DC DC Converter im Inneren von Roboter‑Gelenken entscheidend sind

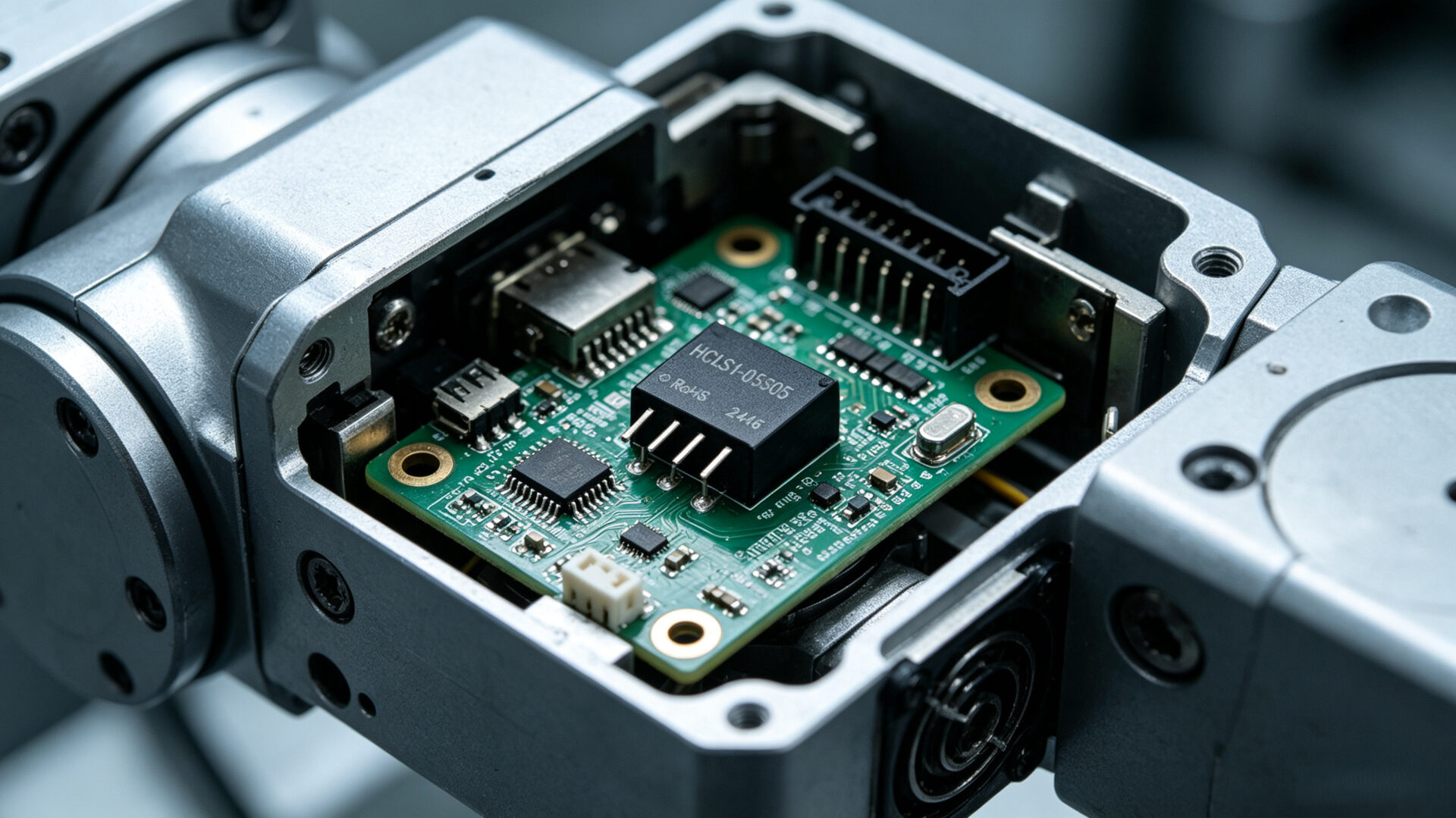

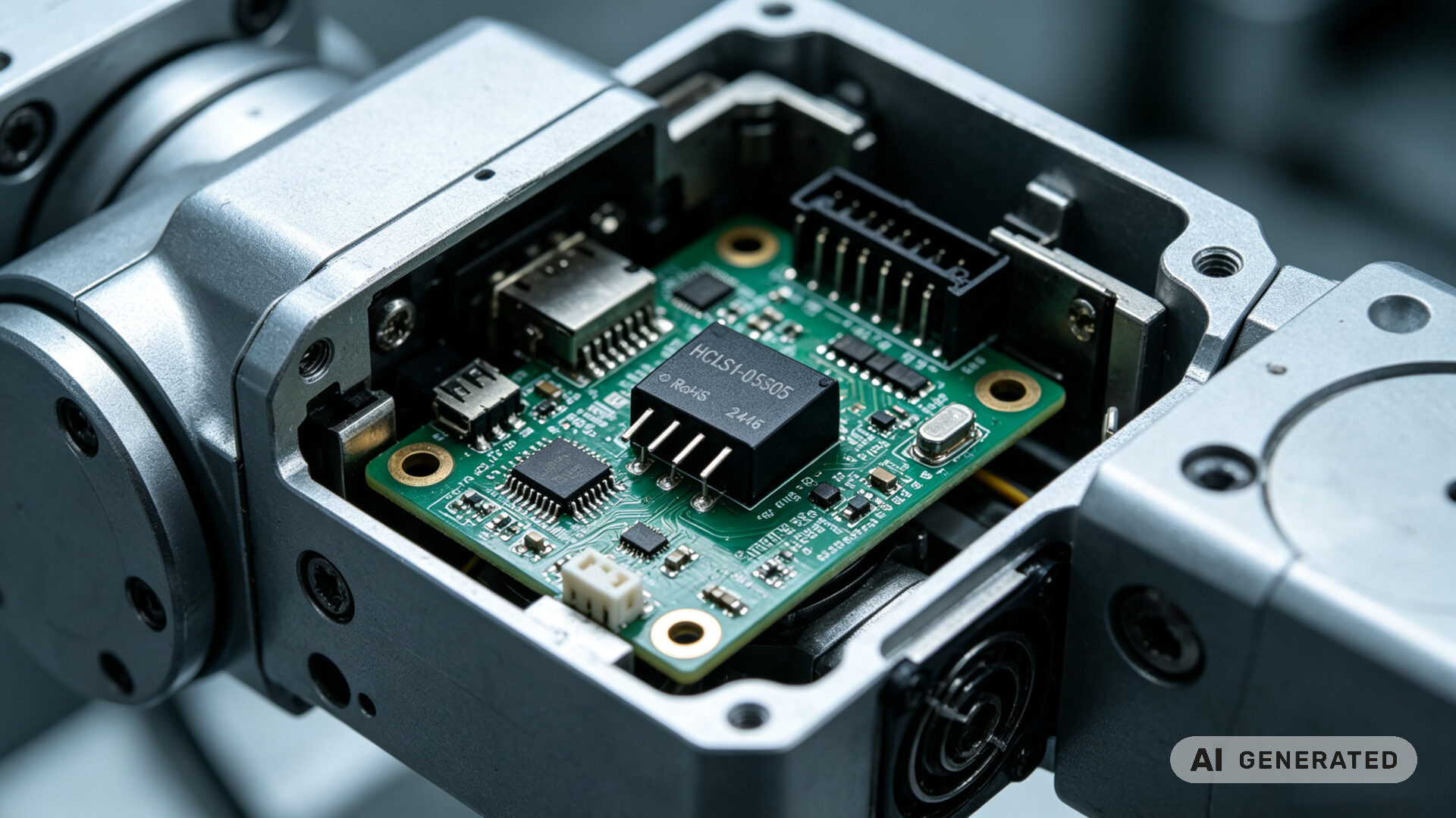

Ein industrielles Roboter‑Gelenk enthält eine dicht gepackte Baugruppe aus einem Servomotor, einem Lagegeber, einer Bremse und einem lokalen Servoantrieb. Der Haupt‑DC‑Bus, typischerweise 48 V oder 24 V, versorgt die Motorwicklungen, aber die Steuerelektronik—der Mikrocontroller, die Geberschnittstelle, der Feldbus‑Kommunikationschip—benötigt eine saubere, stabile Niederspannung, typischerweise 5 V oder 3,3 V. Ein kompakter DC‑DC‑Wandler, der direkt auf der Servoantriebs‑Leiterplatte montiert ist, setzt die höhere Busspannung mit hohem Wirkungsgrad und minimaler Wärmeabgabe auf diese Logikpegel herab. Dies ist entscheidend für die Aufrechterhaltung sicherer Betriebstemperaturen in einem abgedichteten, unbelüfteten Gelenk.

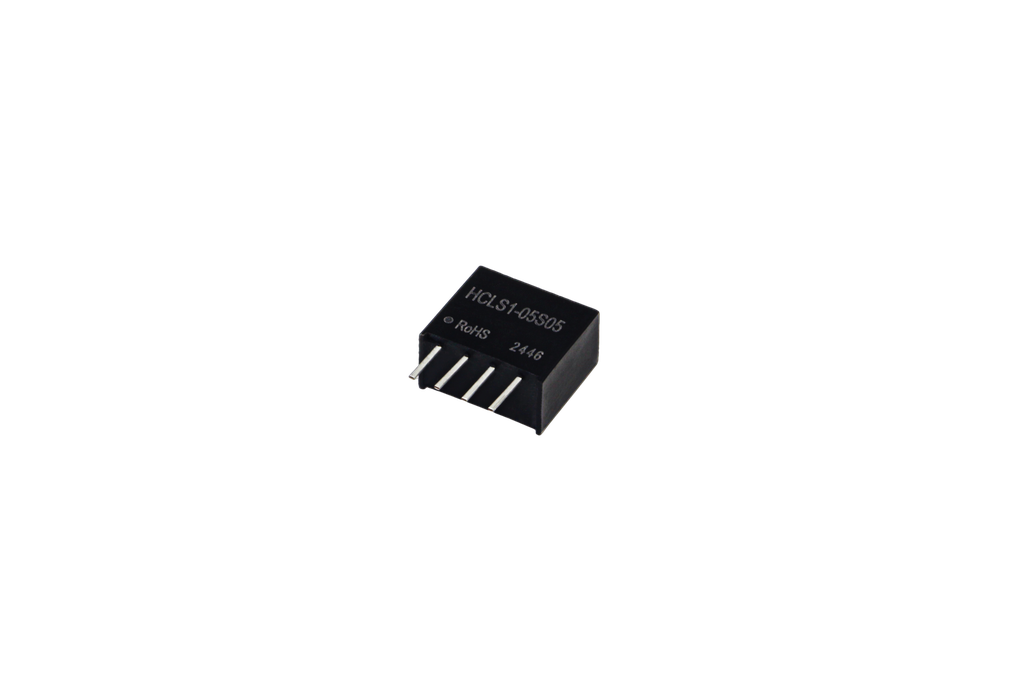

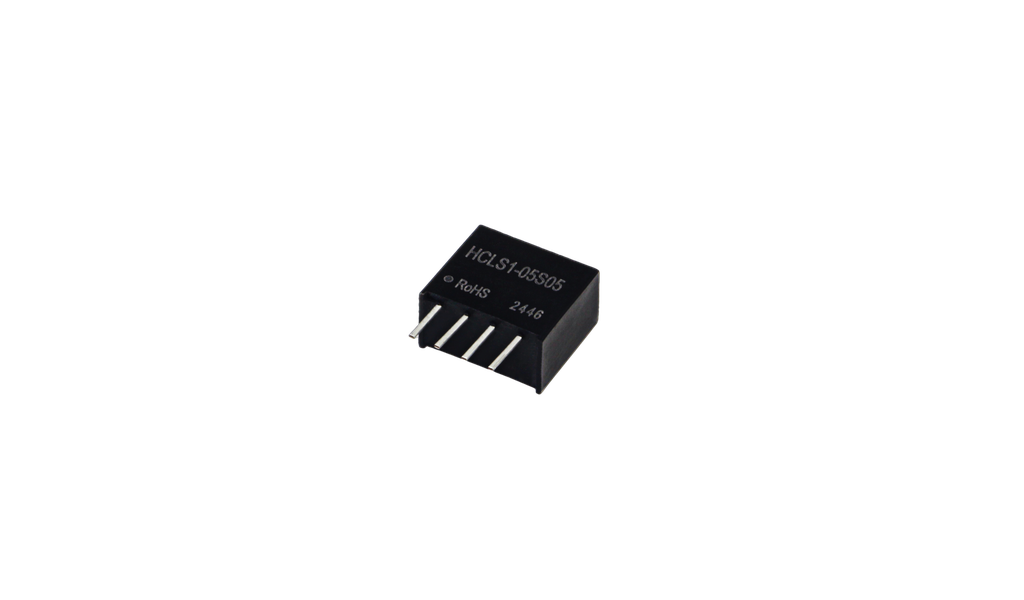

Über die Spannungsumwandlung hinaus bietet der DC‑DC‑Wandler eine galvanische Trennung zwischen der verrauschten Motor‑Leistungsstufe und den empfindlichen digitalen Steuerschaltungen. Ohne diese Trennung können Schaltstörungen des PWM‑Wechselrichters in die Gebersignale einkoppeln und Positionsfehler verursachen oder die Feldbus‑Kommunikation stören, was zu einer vollständigen Gelenkabschaltung führt. Ein dediziertes isoliertes DC‑DC‑Modul, wie das TPS‑HCLS105S05, löst sowohl die Spannungsumwandlung als auch die Isolationsanforderungen in einer einzigen Miniaturkomponente. Für einen breiteren Überblick, wie Leistungskomponenten in Fertigungssysteme integriert werden, lesen Sie die TPS Serviceübersicht.
TPS HCLS1 DC DC Converter‑Plattform: kompakt, isoliert und effizient
Die TPS‑HCLS1‑Serie ist eine Familie von isolierten dc dc converter mit geringer Leistung und hoher Zuverlässigkeit im branchenüblichen SIP4‑Gehäuse. Diese für die automatische Bestückung und das Wellenlöten konzipierten Module sind für die Großserien‑Leiterplattenmontage optimiert. Die Serie bietet eine breite Palette von Eingangsspannungen—3,3 V, 5 V und 12 V—und liefert geregelte Ausgänge von 3,3 V, 5 V, 9 V, 12 V, 15 V und 24 V. Diese Flexibilität ermöglicht die Standardisierung eines einzigen Modultyps über verschiedene Robotermodelle mit unterschiedlichen Logikspannungsanforderungen. Das gesamte Sortiment ist auf der TPS DC‑DC‑Modul‑Kategorieseite verfügbar.
Der Wirkungsgrad ist ein kritischer Parameter in einem abgedichteten Roboter‑Gelenk ohne Zwangsbelüftung. Die TPS‑HCLS1‑Serie erreicht einen typischen Wirkungsgrad von 89 %, wodurch die in das Gelenk abgegebene Wärme minimiert und der Temperaturanstieg der umliegenden Komponenten reduziert wird. Der interne Kurzschlussschutz des Moduls stellt sicher, dass ein Fehler in der Logikversorgung nicht auf den Haupt‑DC‑Bus zurückwirkt und die Leistungsstufe des Servoantriebs schützt. Dieser interne Schutz, kombiniert mit der inhärenten Robustheit des Moduls, unterstützt die in der Industrieautomation erforderliche lange Lebensdauer.
Isolierung, Sicherheit und Störfestigkeit für die Servoregelung

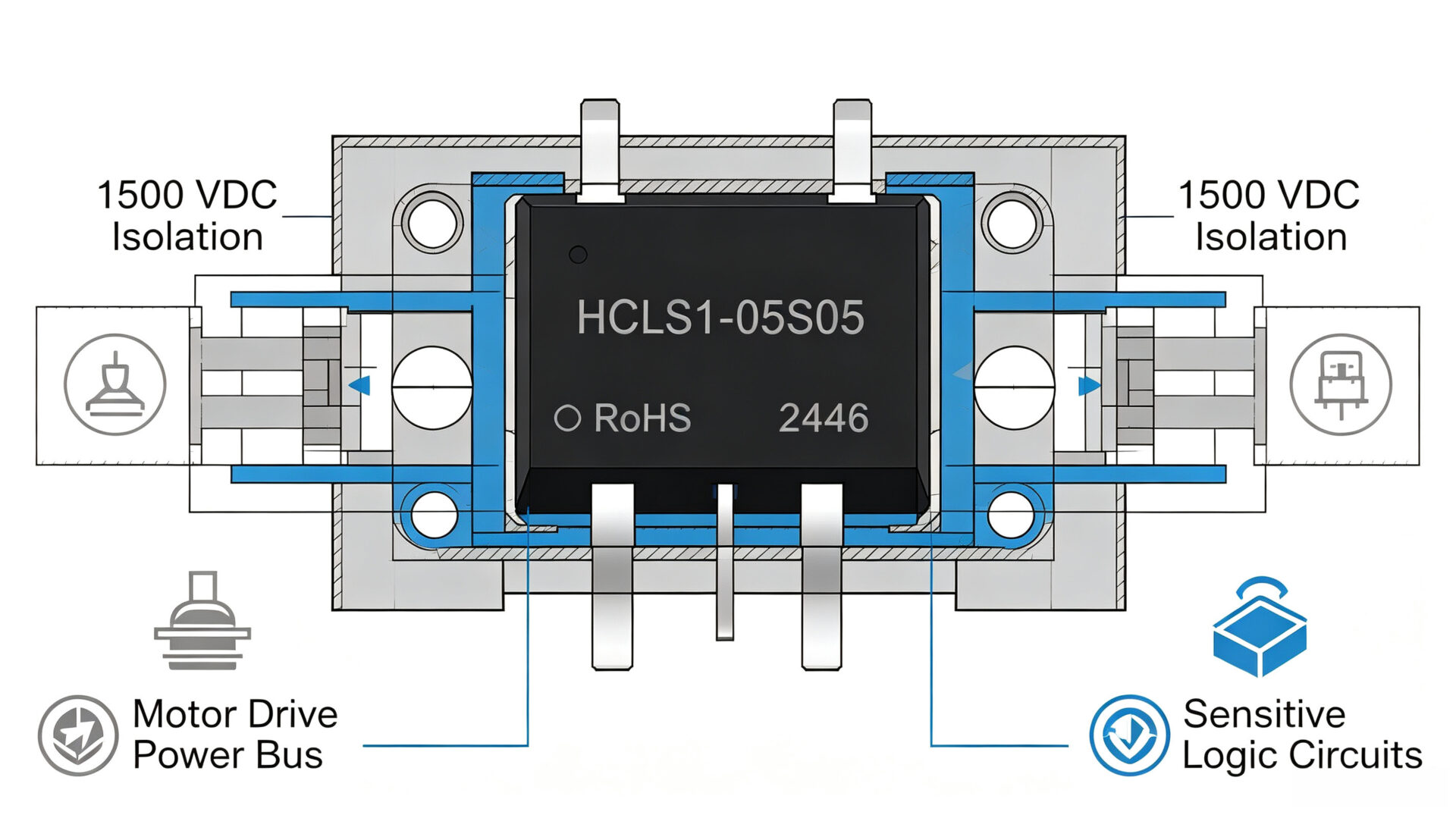

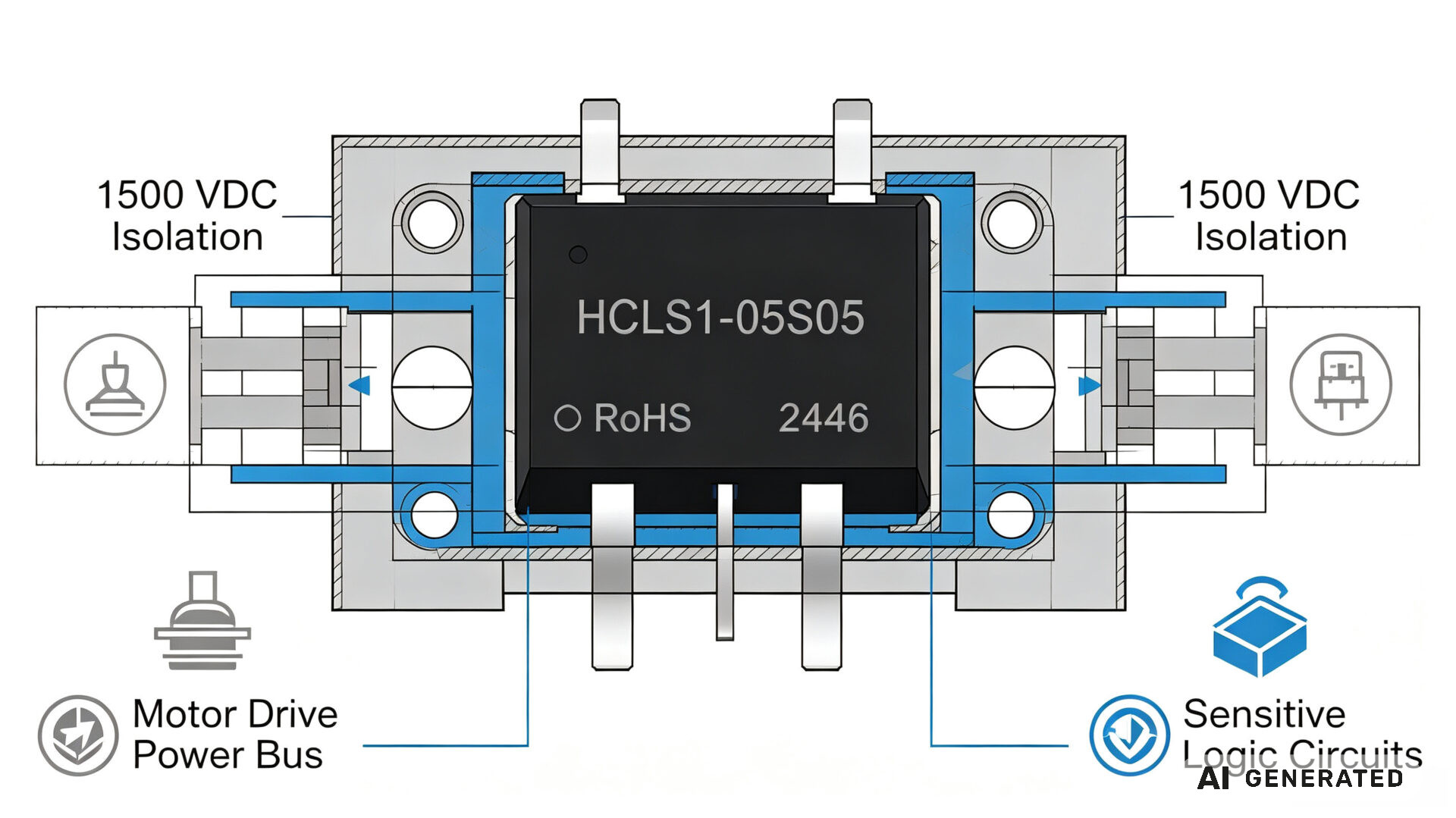

Die 1500 VDC‑Eingangs‑Ausgangs‑Isolierung der TPS‑HCLS1‑Module ist ein entscheidendes Sicherheits- und Leistungsmerkmal. In einem Roboter‑Gelenk kann der Motor‑Leistungsbus Spannungstransienten durch das PWM‑Schalten des Wechselrichters erfahren. Ohne ausreichende Isolierung können diese Transienten in die Logikversorgung gelangen und Datenkorruption oder dauerhafte Schäden an den Steuer‑ICs verursachen. Die mit 1500 VDC geprüfte Isolationsbarriere des TPS‑Moduls bietet einen robusten Schutz gegen diese Transienten und gewährleistet die Integrität der Steuerelektronik. Diese Isolierung vereinfacht auch das Erdungskonzept des Servoantriebs, da die Logikmasse unabhängig von der Leistungsmasse schweben kann. Für eine breitere Diskussion zur elektromagnetischen Verträglichkeit in integrierten Systemen lesen Sie die TPS News- und Einblicke‑Sektion.
Umweltbeständigkeit: weiter Temperaturbereich und hohe Zuverlässigkeit

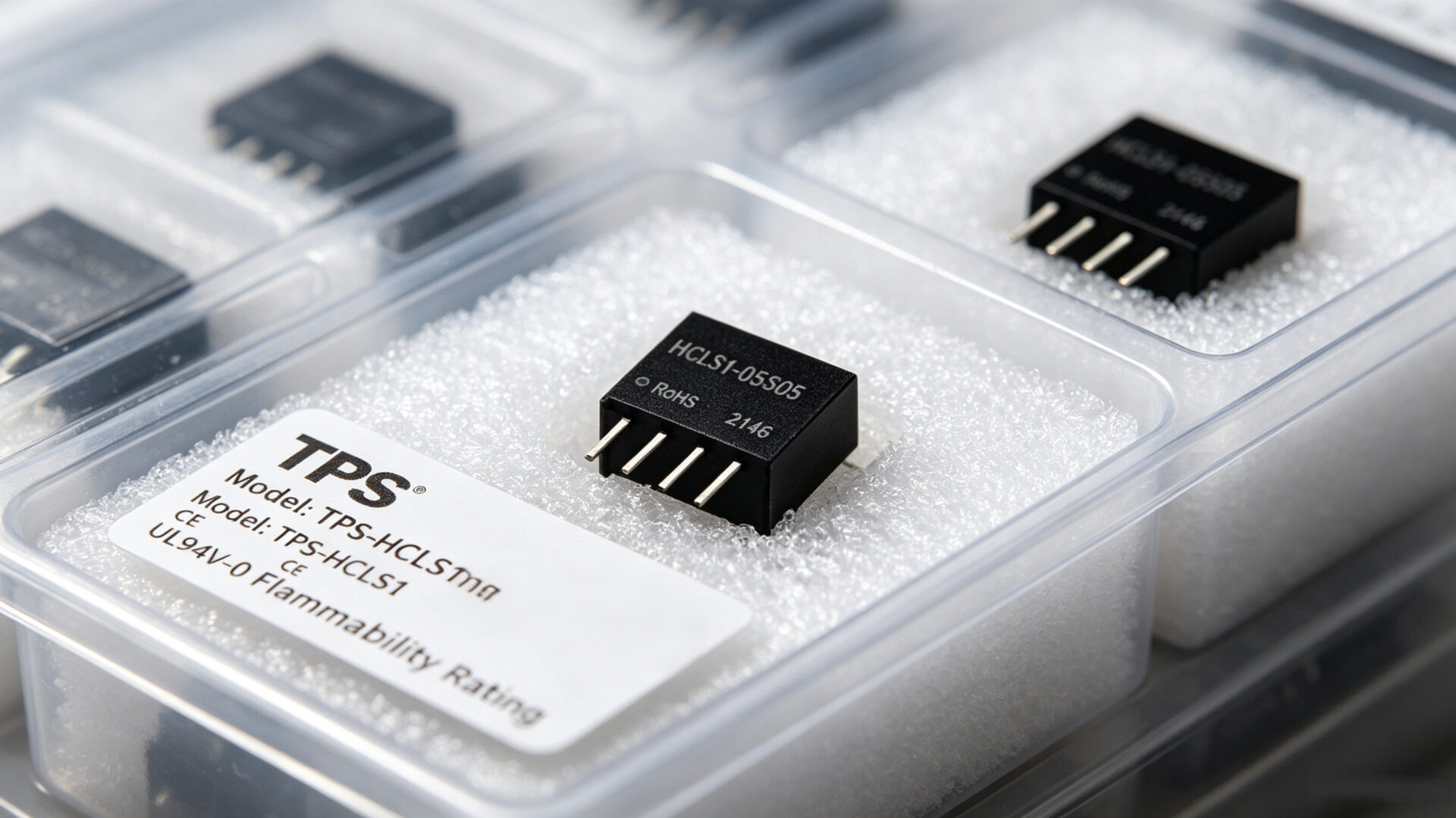

Roboter‑Gelenke arbeiten in anspruchsvollen Umgebungen. Ein Schweißroboter ist hoher Umgebungswärme ausgesetzt; ein Reinraumroboter kann häufigen Sterilisationszyklen unterzogen werden. Die TPS‑HCLS1‑Serie ist für den Betrieb in einem Umgebungstemperaturbereich von ‑40 °C bis +105 °C ausgelegt und gewährleistet einen zuverlässigen Start unter Gefrierbedingungen und einen kontinuierlichen Betrieb in Hochtemperatur‑Fabrikumgebungen ohne Leistungsreduzierung. Das UL94V‑0 flammhemmende Kunststoffgehäuse des Moduls bietet zusätzliche Sicherheit und verhindert die Brandausbreitung im unwahrscheinlichen Fall eines katastrophalen Bauteilausfalls.
Die Zuverlässigkeit wird durch die MTBF des Moduls von 3.500.000 Stunden (berechnet nach Telcordia‑Standards) quantifiziert. In einer Fabrik mit Hunderten von Robotern bedeutet dies eine erwartete Lebensdauer von Jahrzehnten und minimiert das Risiko ungeplanter Ausfallzeiten aufgrund eines Stromversorgungsausfalls. Diese Langzeitzuverlässigkeit ist für unternehmenskritische Automatisierungszellen unerlässlich, in denen jeder Stillstand erhebliche Kosten verursacht. Das robuste Design des Moduls wird zudem durch seine weite Eingangsspannungstoleranz und die integrierten Schutzfunktionen validiert.
Mechanische Integration: SIP4‑Verpackung und Systemdesign
Der SIP4‑Formfaktor (Single In‑line Package, 4 Pins) der TPS‑HCLS1‑Serie ist ein entscheidender Faktor für das kompakte Servoantriebsdesign. Mit einer Grundfläche von etwa 12 × 9 mm und einer Höhe von 7 mm beansprucht das Modul nur minimale Platinenfläche und ermöglicht es, die Servoantriebs‑Leiterplatte so zu verkleinern, dass sie in die engen Grenzen eines Roboter‑Gelenks passt. Der Standard‑Pin‑out vereinfacht das PCB‑Layout und ermöglicht die automatisierte Bestückung, was die Herstellungskosten senkt und den Durchsatz verbessert. Der internationale Standard‑Pin‑out bietet zudem eine Zweitquellen‑Option, was den Beschaffungsteams Flexibilität in der Lieferkette verschafft. Weitere Einblicke in die Komponentenintegration finden Sie im TPS Blog‑Inhalt.
Konformität und Sicherheit: IEC 62368‑1 und UL94V‑0
Der TPS DC‑DC‑Wandler ist als Komponente für die Integration in Geräte konzipiert, die der IEC 62368‑1 entsprechen, der gefahrenbasierten Sicherheitsnorm für Audio‑/Video‑, Informations- und Kommunikationstechnikgeräte. Diese Norm behandelt den Schutz gegen elektrischen Schlag, Feuer, mechanische und thermische Gefahren—alles relevant für ein abgedichtetes Roboter‑Gelenk. Die UL94V‑0‑Entflammbarkeitsklasse des Modulgehäuses stellt sicher, dass es die strengen Brandschutzanforderungen von Industriemaschinen erfüllt, wie sie in Normen wie IEC 60204‑1 für die elektrische Ausrüstung von Maschinen vorgeschrieben sind. TPS stellt mit jeder Lieferung eine Konformitätserklärung bereit und unterstützt so den eigenen CE‑Kennzeichnungs- oder NRTL‑Listing‑Prozess des Roboterherstellers.
Anwendungsleitfaden: Roboter‑Gelenke, AGVs und Fabrikautomation
- Roboter‑Gelenk‑Servoantriebe: Bereitstellung einer isolierten 5 V‑ oder 3,3 V‑Logikversorgung aus einem 24 V‑ oder 48 V‑DC‑Bus, mit der für abgedichtete Gelenkgehäuse erforderlichen kompakten Größe und hohen Temperaturbeständigkeit.
- Fahrerlose Transportfahrzeuge (AGVs): Versorgung von Steuer‑ und Kommunikationsmodulen aus dem Batteriebus des Fahrzeugs, mit weiter Eingangstoleranz zur Abdeckung von Batteriespannungsschwankungen.
- Dezentrale Fabrikautomations‑I/O: Erzeugung isolierter lokaler Logikversorgungen aus einem 24 V‑Feldbus, Reduzierung der Verdrahtungskomplexität und Verbesserung der Störfestigkeit.
RFQ‑Checkliste für Roboter‑DC DC Converter
- Eingangsspannung: Nenn‑DC‑Busspannung und ihr Toleranzbereich (z. B. 24 V ±20 %).
- Ausgangsspannung und -strom: Erforderliche Logikspannung und maximaler Laststrom.
- Isolationsspannung: Mindestens erforderliche Isolierung (z. B. 1500 VDC).
- Temperaturbereich: Erwarteter Umgebungstemperaturbereich an der PCB‑Position im Gelenk.
- Stückzahl und Zeitplan: Prototyp‑, Pilot- und Serienproduktionsvolumen.
- Zertifizierungen: Anwendbare Sicherheitsnormen (IEC 62368‑1) und Entflammbarkeitsklassen.
Durchsuchen Sie die TPS DC‑DC‑Wandler und fordern Sie ein Angebot an →
Häufig gestellte Fragen
Was ist der Zweck eines DC‑DC‑Wandlers in einem Roboter‑Gelenk?
Er setzt die höhere DC‑Busspannung (z. B. 48 V) effizient auf eine stabile Niederspannung (z. B. 5 V) für die Steuerelektronik herab und bietet gleichzeitig eine galvanische Trennung zum Schutz vor Rauschen und Transienten.
Warum ist eine 1500 VDC‑Isolierung für einen Servoantrieb wichtig?
Sie verhindert, dass Hochspannungstransienten aus dem PWM‑Schalten des Motorantriebs die empfindlichen Geber- und Mikrocontrollerschaltungen beschädigen, und gewährleistet so einen zuverlässigen Betrieb.
Kann die TPS‑HCLS1‑Serie bei den hohen Temperaturen in einem abgedichteten Roboter‑Gelenk betrieben werden?
Ja, die Serie ist für den kontinuierlichen Betrieb von ‑40 °C bis +105 °C ausgelegt und eignet sich somit für die anspruchsvolle thermische Umgebung eines abgedichteten Roboter‑Gelenks.
Wo finde ich die vollständigen Produktspezifikationen?
Besuchen Sie die TPS DC‑DC‑Modul‑Kategorieseite für Datenblätter und Applikationsschriften.
