Für Systemintegratoren, Schaltschrankbauer und technisch orientierte Beschaffungsteams geht es bei der Auswahl eines Kühllüfters nicht nur um den Luftstrom. Es geht auch um statischen Druck, akustische Geräusche, Lagerlebensdauer und darum, ob die Komponente jahrelang zuverlässig in einem abgedichteten, nicht klimatisierten Telekom‑Außenschrank funktioniert. Wenn ein einzelner Lüfter in einem kritischen Netzwerk‑Switch ausfällt, kann der daraus resultierende Hotspot zu intermittierenden Paketverlusten oder einem vollständigen Systemausfall führen, was kostspielige Ausfallzeiten und Notfall‑Serviceeinsätze verursacht.
Das TPS Sortiment an 12v dc fans wurde entwickelt, um diese Ausfälle zu verhindern. Speziell für die anspruchsvollen thermischen Umgebungen von Telekommunikations- und Netzwerkausrüstung konzipiert, bieten diese Lüfter—von kompakten 38mm‑Axialmodellen bis hin zu leistungsstarken 1U‑Rack‑Lüftereinschüben—den hohen statischen Druck, die lange Lebensdauer und den leisen Betrieb, den moderne Kommunikationsinfrastrukturen erfordern. Dieser Artikel untersucht die Rolle des 12V DC-Lüfters in der Telekom‑Kühlung und erklärt, warum ein speziell entwickelter TPS-Lüfter eine entscheidende Investition in die Netzwerkzuverlässigkeit ist.
Warum dedizierte 12V-Kühlung für Telekommunikation und Netzwerke unerlässlich ist
Telekommunikations- und Netzwerkgeräte werden oft in rauen, unbemannten Umgebungen eingesetzt—von Straßenschränken bis hin zu abgelegenen Basisstationen. In diesen abgedichteten Gehäusen erzeugen Hochgeschwindigkeitsprozessoren, Leistungsverstärker und optische Transceiver erhebliche Wärme. Ohne aktive Zwangsbelüftung können die Innentemperaturen auf über 85 °C ansteigen, was die Alterung der Komponenten beschleunigt und zu unvorhersehbaren thermischen Abschaltungen führt. Ein 12V DC-Lüfter für Telekommunikation ist die gängigste und zuverlässigste Lösung, da die 12 V-Schiene universell von der internen Stromversorgung des Systems oder einem Batterie‑Backup‑System verfügbar ist und so sicherstellt, dass die Kühlung auch bei einem Netzstromausfall weiterläuft.
Über den einfachen Luftstrom hinaus muss ein speziell entwickelter Netzwerk‑Kühllüfter den hohen Luftströmungswiderstand von dicht gepackten Leiterplatten, Kühlkörpern und Kabelbäumen überwinden. Dies erfordert einen Lüfter, der einen hohen statischen Druck liefert, d. h. die Kraft, die benötigt wird, um Luft durch einen beengten Pfad zu drücken. Ein billiger Standardlüfter mit niedrigem statischem Druck würde einfach blockieren und keine Luft mehr durch das System bewegen. TPS-Lüfter sind speziell mit optimierten Flügelgeometrien konstruiert, um auch gegen diese hohen Widerstände einen effektiven Luftstrom aufrechtzuerhalten und sicherzustellen, dass keine Komponente ihre sichere Betriebstemperatur überschreitet.
Übersicht über das TPS 12V DC-Lüftersortiment

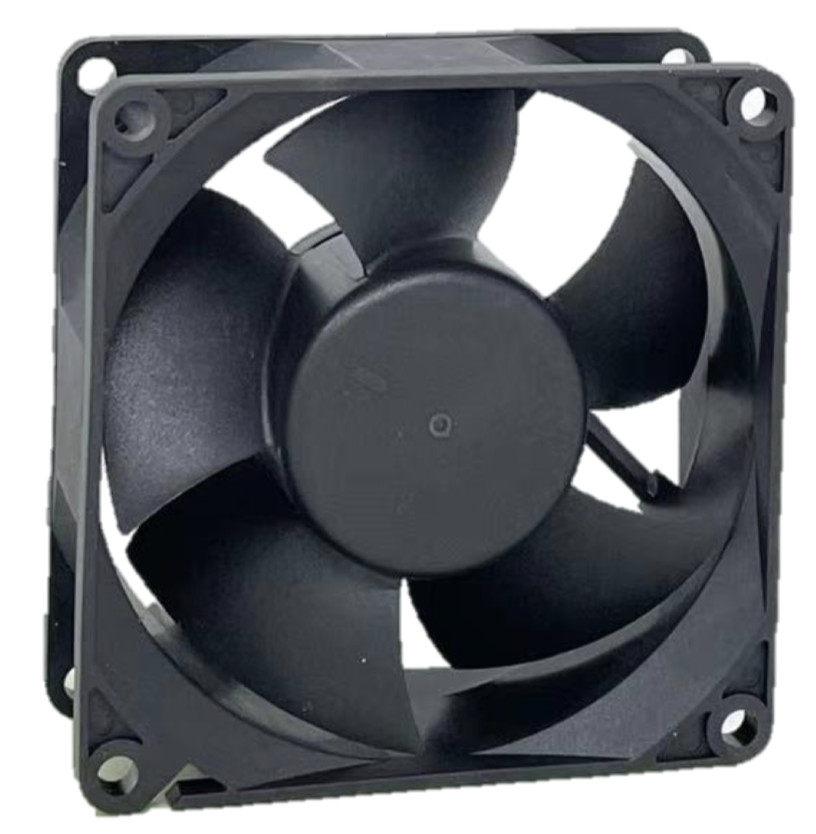

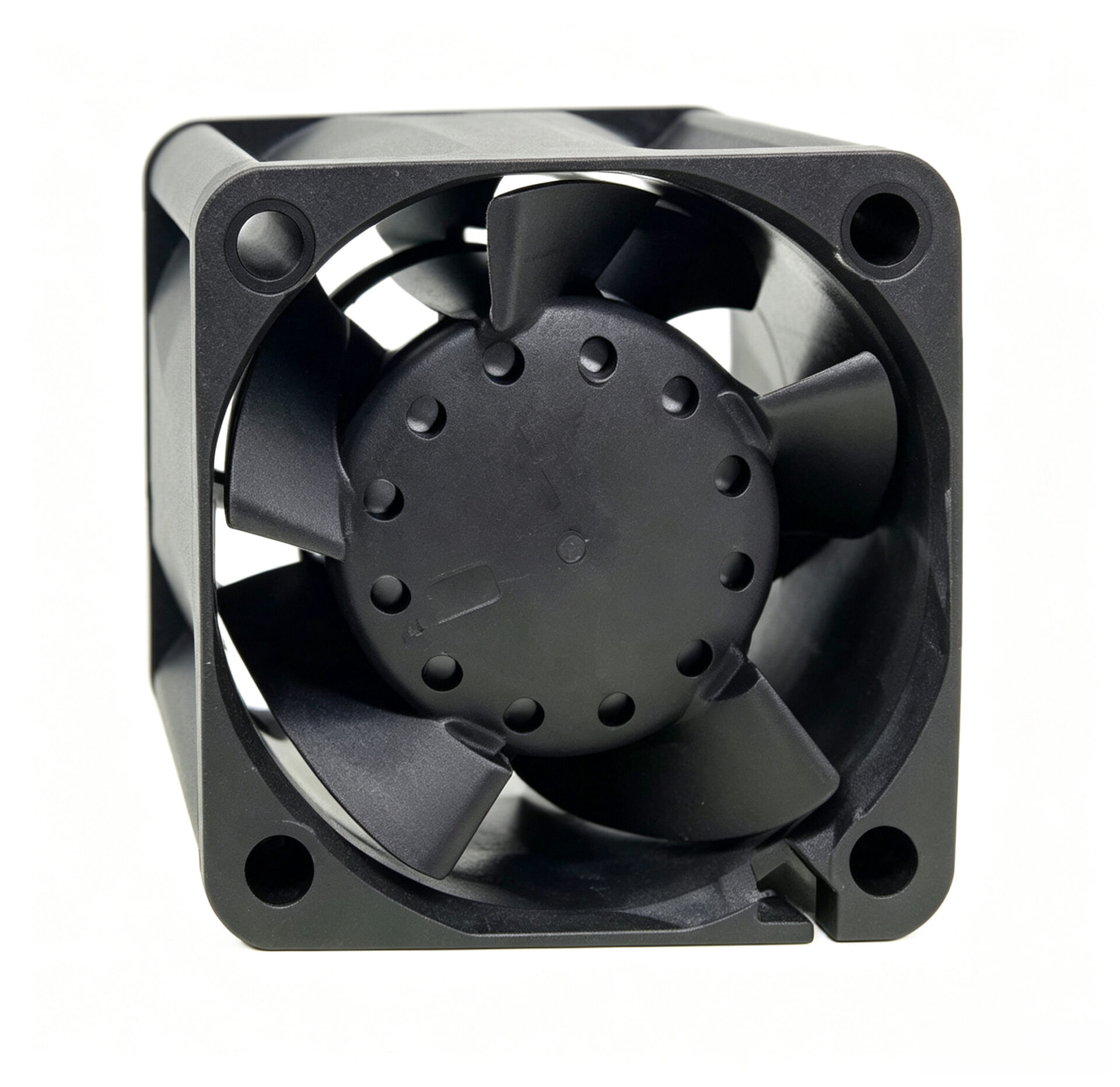

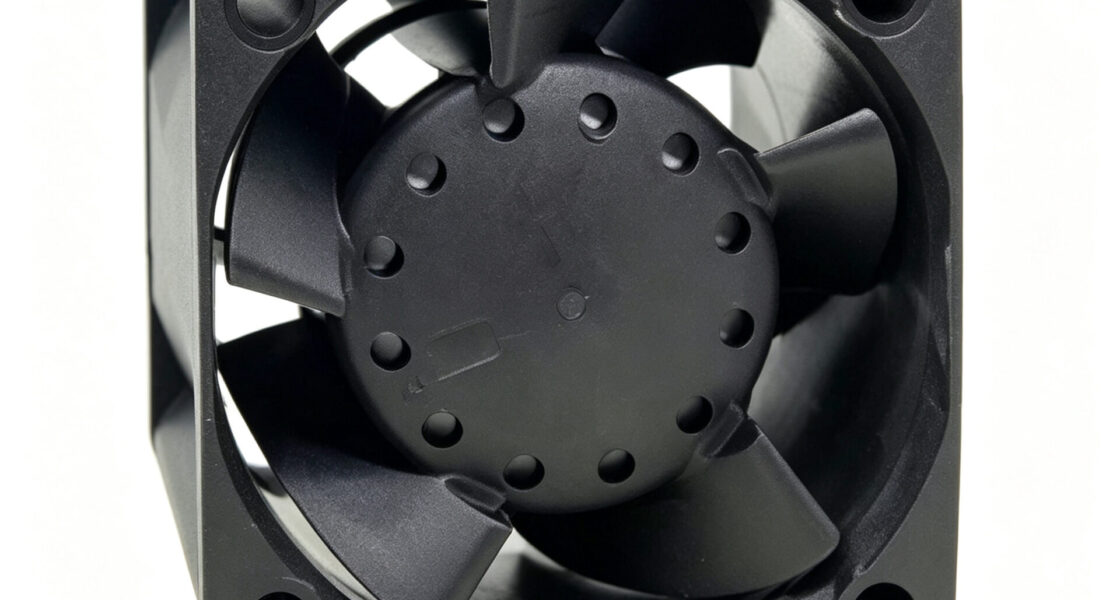

Das TPS-Portfolio deckt das gesamte Spektrum der Telekom‑Kühlanforderungen ab. Auf Komponentenebene sind Modelle wie der AGB03828B12U064-TBC ultrakompakte 38 × 38 × 28 mm Axiallüfter, die für die Punktkühlung von Hochleistungs‑FPGAs und Prozessoren auf dicht bestückten Leiterplatten ausgelegt sind. Für höhere Luftstromanforderungen bieten größere 40mm-, 60mm- und 80mm‑12V‑Lüfter eine vergrößerte Anströmfläche und können direkt in Gerätechassis integriert werden.

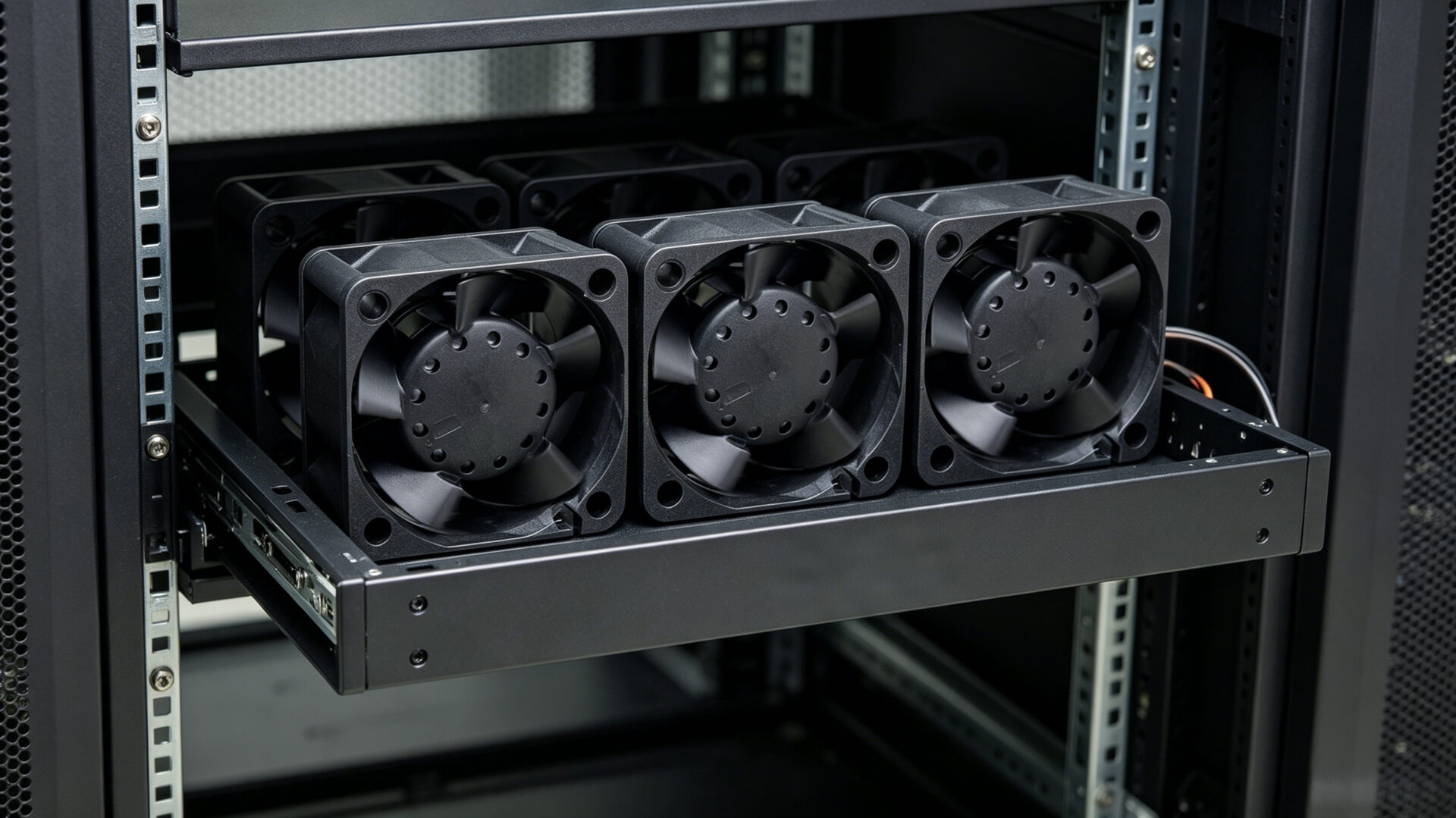

Für die Kühlung auf Rack‑Ebene bietet TPS komplett montierte 1U- und 2U‑Lüftereinschübe, die in Standard‑19‑Zoll‑Racks einrasten. Diese Einschübe beherbergen mehrere Hochleistungslüfter und verfügen oft über intelligente Funktionen wie Tachometer‑Drehzahlüberwachung, PWM‑Drehzahlregelung und hot‑swap‑fähige Designs, die den Austausch eines defekten Geräts ermöglichen, ohne das Rack herunterzufahren. Das gesamte Sortiment ist auf der TPS Kategorieseite für DC- und AC-Lüfter verfügbar. Für eine breitere Diskussion, wie diese Komponenten in komplette Systeme integriert werden, besuchen Sie die TPS Serviceübersicht.
Wichtige Leistungskennzahlen: statischer Druck, Luftstrom und Akustik
Die Auswahl des richtigen Lüfters erfordert ein sorgfältiges Abwägen von drei konkurrierenden Parametern. Der Luftstrom, gemessen in Kubikfuß pro Minute (CFM), ist das gesamte bewegte Luftvolumen. In dichter Netzwerktechnik ist jedoch eine hohe CFM‑Zahl bedeutungslos, wenn der statische Druck niedrig ist. Ein Lüfter muss seinen Luftstrom auch gegen den Widerstand des Systems aufrechterhalten, weshalb 12V DC-Lüfter mit hohem statischem Druck ein Muss für dicht gepackte Gehäuse sind. TPS-Lüfter sind so konstruiert, dass sie effizient im „Knie“ ihrer Leistungskurve arbeiten, also genau dort, wo ein typisches Telekom‑System betrieben wird.
Die dritte entscheidende Kennzahl ist das akustische Geräusch. Betreiber von Rechenzentren und Vermittlungsstellen setzen strenge Grenzwerte für Lüftergeräusche durch, um das Personal zu schützen und Umweltstandards einzuhalten. Die fortschrittliche Flügelaerodynamik und die Präzisionslager von TPS minimieren turbulente Geräusche und machen sie selbst für Büro‑Netzwerkausrüstung geeignet. Diese Leistungsmerkmale, obwohl entscheidend, werden oft in detaillierten Tests validiert, wie sie in Fachartikeln im TPS-Blog untersucht würden.
Lagertechnologie und Langzeitzuverlässigkeit
Der absolut kritischste Faktor für die Lebensdauer eines Lüfters ist das Lagersystem. Ein festsitzendes Lager in einem Lüfter einer abgelegenen Basisstation erfordert eine teure Servicefahrt, um eine Komponente zu ersetzen, die nur wenige Euro kostet. TPS adressiert diese Schwachstelle, indem es Lüfter mit hochwertigen Doppelkugellagern oder fortschrittlichen Maglev‑ (Magnetlager‑) Systemen anbietet. Diese Lager sind für den Dauerbetrieb bei erhöhten Temperaturen ausgelegt und erreichen oft eine L10‑Lebensdauererwartung von über 70.000 Stunden bei 40 °C. Dies entspricht acht Jahren ununterbrochenen, wartungsfreien Betriebs, eine nicht verhandelbare Anforderung für unternehmenskritische Telekom‑Infrastruktur.
Darüber hinaus verfügen TPS-Lüfter oft über einen Tachometerausgang und blockierte‑Rotor‑Alarmsignale. Diese ermöglichen es dem Host‑System, den Lüfterzustand in Echtzeit zu überwachen und eine vorausschauende Fehlerwarnung zu liefern, die eine geplante Wartung anstelle einer Notreparatur ermöglicht, nachdem das Gerät bereits überhitzt ist. Dieser proaktive Ansatz für das Wärmemanagement ist ein Eckpfeiler der Servicekontinuität.
Mechanische Integration und Lüftereinschub-Lösungen

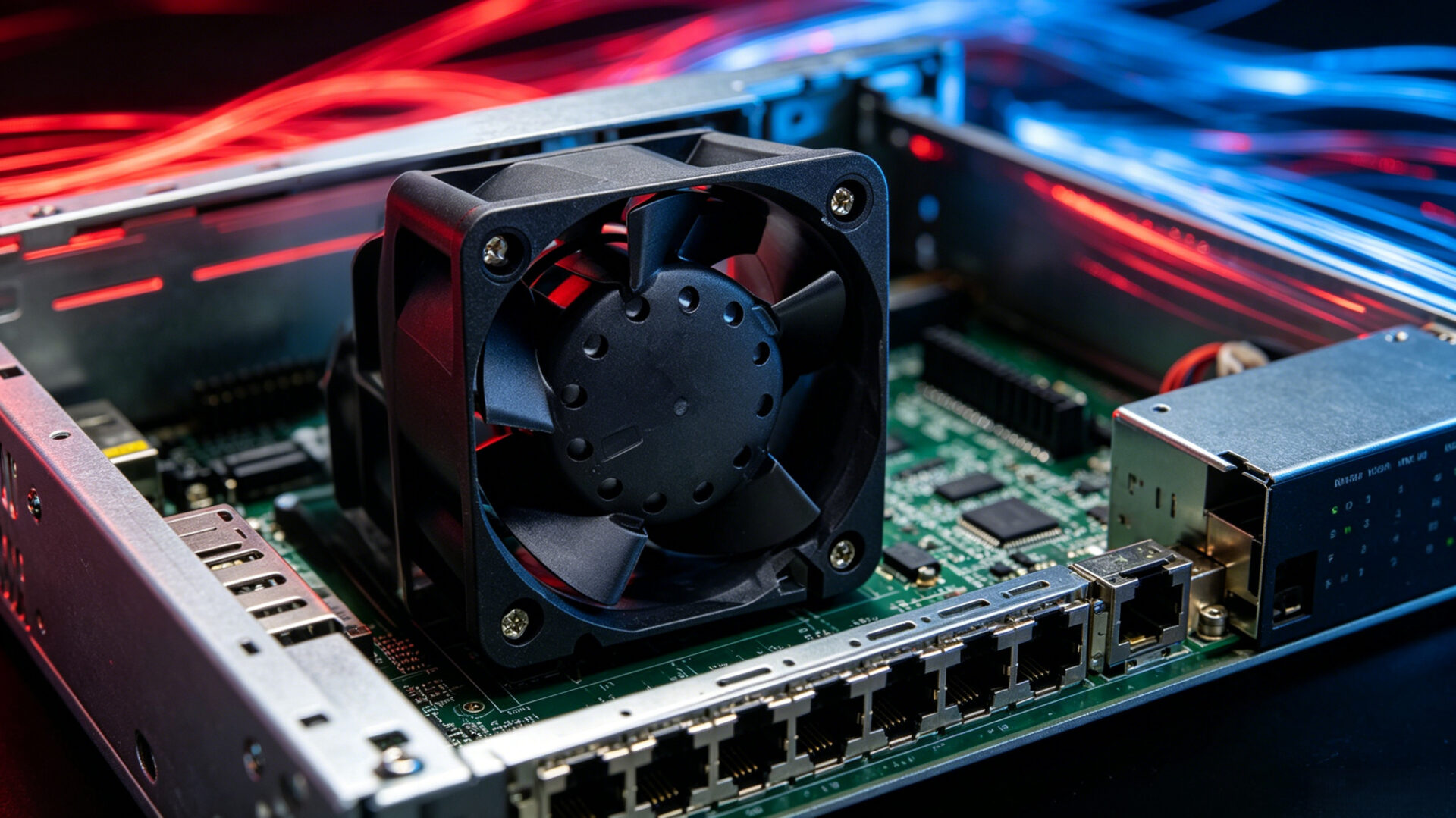

Die mechanische Integration eines Lüfters umfasst mehr als nur Befestigungslöcher. Bei Lüftereinschüben muss das Design Hot‑Swap‑Fähigkeit, korrekte Abdichtung gegen Luftleckagen und Vibrationsdämpfung ermöglichen. TPS‑Lüftereinschübe werden kundenspezifisch an die spezifischen 19‑Zoll‑Rack‑Abmessungen angepasst und gewährleisten so eine perfekte Passform, die sicherstellt, dass die gesamte Ansaugluft durch das Gerät und nicht daran vorbei strömt. Die Verwendung von Gummitüllen und präzisionsausgewuchteten Rotoren minimiert die Vibrationsübertragung auf das Rack, was entscheidend ist, um Festplattenausfälle in gemeinsam genutzten Speicher‑Arrays zu verhindern. Die kompakte Größe des AGB03828B12U064-TBC, die nur 38 mm pro Seite misst, veranschaulicht diese platzsparende Konstruktion und ermöglicht die direkte Platzierung auf einer dicht bestückten Platine.
Konformität, Sicherheit und EMV-Aspekte
Ein Lüfter ist ein elektromechanisches Gerät und darf die Sicherheit oder elektromagnetische Verträglichkeit des Host‑Systems nicht beeinträchtigen. TPS 12V DC Fans sind als Komponenten für die Integration in Geräte konzipiert, die der IEC 62368‑1 entsprechen, der gefahrenbasierten Sicherheitsnorm für ICT- und AV‑Geräte. Dies stellt sicher, dass das Isolationssystem des Lüfters und die Anforderungen an das Brandschutzgehäuse erfüllt sind. Darüber hinaus ist der bürstenlose DC‑Motor des Lüfters auf geringe elektromagnetische Störungen ausgelegt, um zu verhindern, dass er empfindliche Hochgeschwindigkeits‑Datensignale stört. Dies steht im Einklang mit globalen EMV‑Anforderungen wie CISPR 32 und EN 55032, und TPS stellt die erforderliche Dokumentation für die OEM‑Konformität bereit, wie auf der TPS News-Seite näher erläutert wird.
Anwendungsszenarien: Switches, Router und Basisstationen
- Core‑Netzwerk‑Switches und Router: Hot‑Swap‑fähige Lüftereinschübe mit hohem CFM sind unerlässlich, um thermisches Throttling von Hochleistungs‑Backplanes während des Spitzenverkehrs zu verhindern.
- Telekom‑Basisstationen (5G/LTE): Abgedichtete Außengehäuse verwenden 12V‑Hochdrucklüfter mit erweitertem Staub- und Wasserschutz, um Leistungsverstärker und digitale Einheiten bei jedem Wetter zu kühlen.
- Remote Digital Loop Carrier (DLCs): Kompakte, ultra‑zuverlässige und leise 12V‑Lüfter werden für Straßenschränke benötigt, die ein Jahrzehnt lang wartungsfrei arbeiten müssen.
RFQ-Checkliste für 12V DC-Fans
- Mechanische Randbedingungen: Erforderliche Abmessungen (z. B. 38×38×28mm), Befestigungslochmuster.
- Leistungsspezifikation: Angestrebter Luftstrom (CFM) und minimaler statischer Druck (mmH2O) am Betriebspunkt.
- Akustik: Maximal zulässiger Geräuschpegel (dBA) in 1 Meter Entfernung.
- Zuverlässigkeit: Gewünschter Lagertyp (Doppelkugellager, Maglev) und L10‑Lebensdauererwartung bei einer bestimmten Umgebungstemperatur.
- Funktionen: Tachometerausgang, blockierte‑Rotor‑Alarm, PWM‑Drehzahlregelung, IP‑Schutzart.
- Konformität: Anwendbare Sicherheits‑ (IEC 62368-1) und EMV‑Normen (CISPR 32).
Durchsuchen Sie die TPS 12V DC-Fans und fordern Sie ein Angebot an →
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem 12V DC- und einem 48V DC-Lüfter für die Telekommunikation?
Beide sind üblich, aber 12V ist der Standard für kleinere, lokalisierte Kühlung auf Platinenebene und stromsparende Systeme, während 48V typischerweise für die Kühlung von Hochleistungsverstärkern in Makro‑Basisstationen verwendet wird, wo die höhere Spannung die Stromaufnahme reduziert.
Wie berechne ich den benötigten Luftstrom für mein Gehäuse?
Als Faustregel können Sie die Formel CFM = (1,76 × Watt) / ΔT(°C) verwenden, wobei Watt die gesamte abgegebene Wärme und ΔT der zulässige interne Temperaturanstieg ist. Bei hochdichten, strömungsbegrenzenden Geräten ist die statische Druckfähigkeit des Lüfters jedoch wichtiger als der reine CFM‑Wert.
Kann TPS einen kundenspezifischen Lüftereinschub für ein proprietäres Rack‑System liefern?
Ja. TPS verfügt über umfassende Mechatronik‑Design- und Blechbearbeitungskapazitäten und kann einen vollständig kundenspezifischen, Plug‑and‑Play‑Lüftereinschub mit integrierter Steuerelektronik für jede Rack‑Spezifikation entwerfen.
Wo finde ich die vollständigen Produktspezifikationen?
Datenblätter und 3D‑Modelle sind auf der TPS Produktseite für DC- und AC-Lüfter verfügbar.
