Für Systemintegratoren, Schaltschrankbauer und Elektroingenieure, die mit hochdichter Rechenzentrumsinfrastruktur arbeiten, ist das thermische Management von 1U-Server-Netzteilen kein nachrangiges Thema – es ist eine primäre Randbedingung, die Leistungsdichte, Zuverlässigkeit und Gesamtbetriebskosten bestimmt. Das 1U-Formfaktor (1,75 Zoll / 44,45 mm Höhe) lässt kaum Spielraum für voluminöse Kühlkörper oder Niederdrucklüfter.
Die hochdruckfesten Gleichstrom-Axiallüfter in 40 mm und 56 mm von TPS Elektronik sind speziell für diese Herausforderung entwickelt: Sie liefern konzentrierten Luftstrom durch dichte Kühlkörperrippen, mit Doppelkugellager-Konstruktion für den 24/7-Betrieb, PWM-Steuerung für dynamische Drehzahlanpassung und kompakten Bauformen, die in die engsten Server-Netzteil-Gehäuse passen – vom Prototyp bis zum Feldersatz.
1. Die thermische Herausforderung von 1U-Server-Netzteilen
Moderne Rechenzentrums-Netzteile werden in immer dichteren Bauformen untergebracht. Das 1U-Server-Netzteil – typischerweise 40 mm hoch – muss Hunderte oder sogar Tausende Watt Leistung liefern und gleichzeitig die Komponententemperaturen innerhalb sicherer Betriebsgrenzen halten. Ein 2400W-CRPS-Netzteil (Common Redundant Power Supply) im 1U-Format erzeugt erhebliche Wärme, die effizient abgeführt werden muss.
Die thermische Herausforderung wird durch mehrere Faktoren verstärkt:
- Begrenztes Kühlkörpervolumen: Die 1U-Höhe schränkt die Kühlkörperrippenhöhe ein und reduziert die Oberfläche für natürliche Konvektion
- Hohe Bauteildichte: Leistungshalbleiter, Transformatoren und Kondensatoren sind eng gepackt und erzeugen lokale Hotspots
- Hohe Umgebungstemperaturen: Rechenzentrums-Racks arbeiten oft bei 35 °C oder höher, was das für die Kühlung verfügbare Temperaturdelta reduziert
- Dauerbetrieb: Server-Netzteile laufen 24/7/365 – ohne Toleranz für Lüfterausfall oder nachlassende Kühlleistung
In dieser Umgebung ist der Kühllüfter kein Zubehör – er ist eine kritische Systemkomponente. Der Lüfter muss ausreichenden statischen Druck erzeugen, um Luft durch dichte Kühlkörperrippen zu drücken, und gleichzeitig ausreichenden Luftvolumenstrom aufrechterhalten, um Wärme von den Leistungskomponenten abzuführen. Genau hier zeichnen sich Hochdruck-Gleichstrom-Axiallüfter aus.
2. Warum statischer Druck wichtiger ist als Luftvolumenstrom
Bei der Auswahl eines Lüfters für die Netzteilkühlung vergleichen viele Ingenieure zunächst den Luftvolumenstrom (CFM). Das ist ein Fehler. Bei der Kühlung dichter Elektronik ist der statische Druck oft die entscheidendere Kenngröße.
Der statische Druck ist die Fähigkeit eines Lüfters, Luft gegen Widerstand zu drücken. Ein Server-Netzteil stellt einen erheblichen Luftströmungswiderstand dar: Kühlkörperrippen, eng beieinander liegende Komponenten, Kabelbündel und das Netzteilgehäuse selbst erzeugen alle einen Gegendruck, der dem Luftstrom entgegenwirkt.

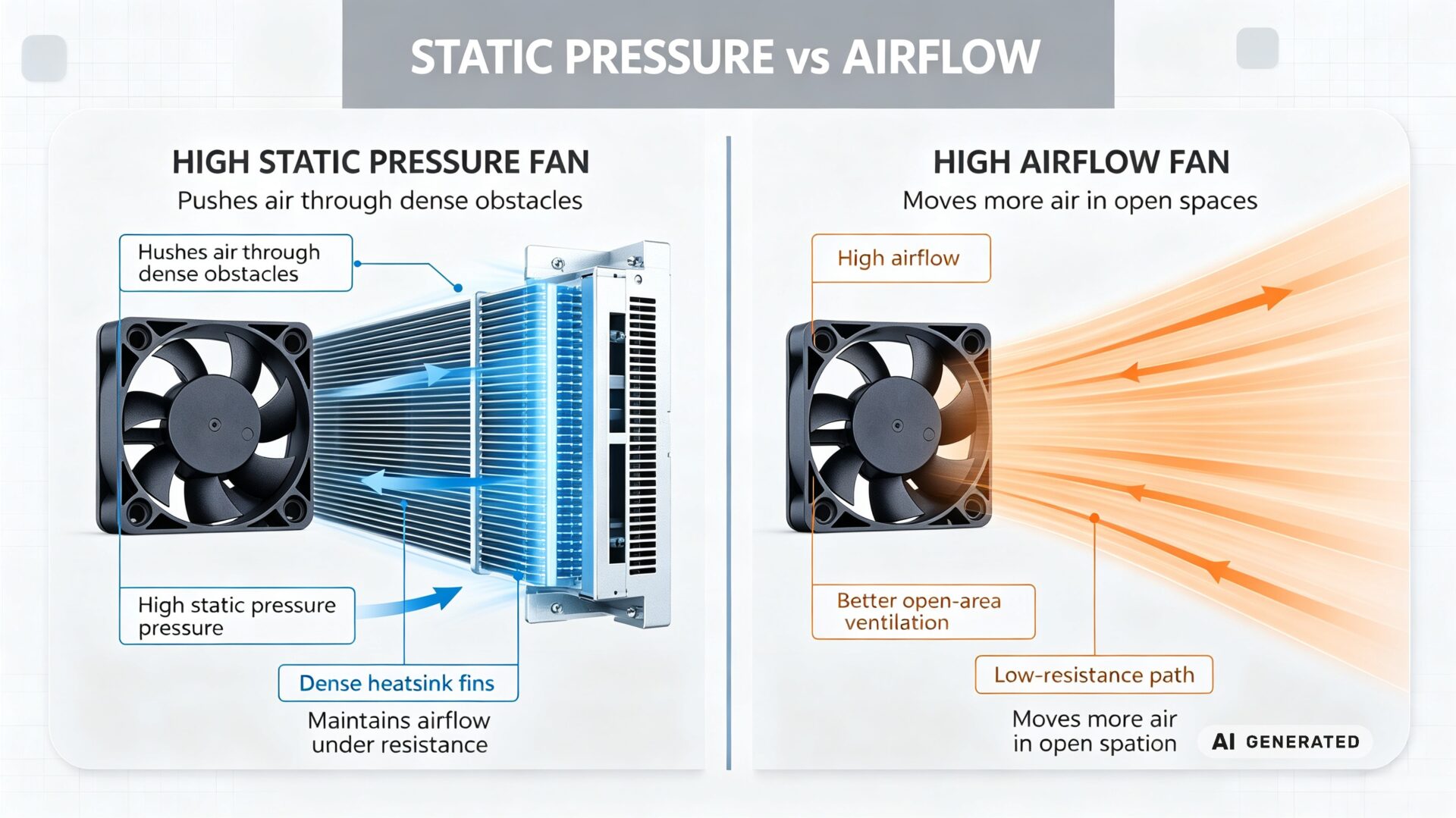

Betrachten Sie den Unterschied:
- Hochvolumenlüfter bewegen große Luftmengen in offenen Räumen mit minimalem Widerstand – sie sind ideal für die Gehäusebelüftung, wenn der Luftweg frei ist
- Hochdrucklüfter sind darauf ausgelegt, Luft „durch“ Widerstände zu drücken – sie halten den Luftstrom auch aufrecht, wenn der Lüfter direkt an einem Kühlkörper oder durch einen eingeschränkten Lufteinlass montiert ist

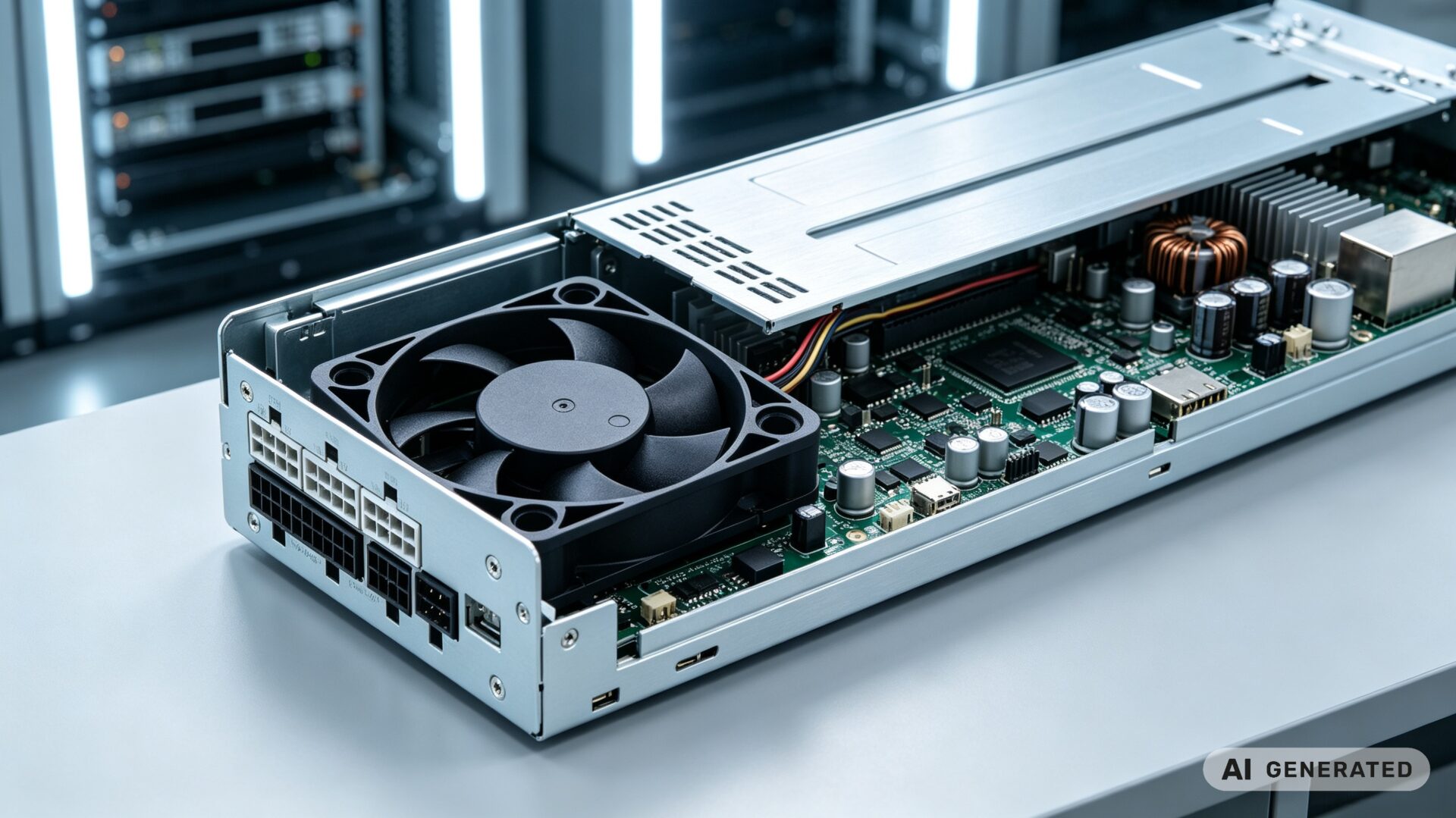

In einem 1U-Server-Netzteil ist der Lüfter typischerweise direkt an einem dichten Kühlkörper montiert. Ein Hochvolumenlüfter mit niedrigem statischem Druck „strömt ab“, wenn er auf diesen Widerstand trifft, und bewegt weit weniger Luft als seine CFM-Angabe vermuten lässt. Ein Hochdrucklüfter hingegen behält seine Luftstromleistung auch bei hohem Gegendruck bei.
Die Beziehung folgt den Lüftergesetzen: Der Luftvolumenstrom skaliert etwa linear mit der Drehzahl, der statische Druck mit dem Quadrat der Drehzahl und die Leistung mit der dritten Potenz der Drehzahl. Das bedeutet, dass eine kleine Erhöhung der Lüfterdrehzahl eine deutliche Steigerung des statischen Drucks bringt – allerdings auf Kosten eines höheren Stromverbrauchs und einer höheren Geräuschentwicklung.
Für Server-Netzteil-Kühlung muss der optimale Lüfter statischen Druck, Luftvolumenstrom, Geräuschentwicklung und Zuverlässigkeit ausbalancieren. Die 40mm- und 56mm-Hochdrucklüfter von TPS sind genau auf dieses Gleichgewicht ausgelegt.
3. 40mm Hochdrucklüfter für CRPS und Standard-Netzteile
Das 40mm-Format (40×40mm) ist der Industriestandard für 1U-Server-Netzteile. CRPS-Einheiten (Common Redundant Power Supply) – der dominierende Standard für Unternehmens- und Hyperscale-Rechenzentren – verwenden fast ausschließlich 40mm-Lüfter für die Zwangsluftkühlung.
TPS bietet eine Reihe von 40mm-Hochdruck-Gleichstrom-Axiallüftern, die speziell für Netzteilanwendungen entwickelt wurden:
- Kompakte Bauform: 40×40mm passt in standardmäßige CRPS- und 1U-Netzteil-Montagepositionen
- 28mm Tiefe: Bietet Platz für leistungsstarke Motor- und Laufradkonstruktionen bei gleichzeitiger Einhaltung der 1U-Höhenbeschränkung
- Hoher statischer Druck: Statischer Druck bis zu 26,5 mm/H₂O für die Durchdringung dichter Kühlkörper
- Hochdrehzahl-Optionen: Drehzahlen von 6.000 bis 15.000 U/min für unterschiedliche Kühlanforderungen
- Doppelkugellager-Konstruktion: Gewährleistet lange Lebensdauer im Dauerbetrieb
Für Netzteile mit geringerer Leistung, bei denen die Luftstromanforderungen moderat sind, bieten 6.000-U/min-Varianten eine ausgewogene Kühlleistung bei akzeptabler Geräuschentwicklung. Für Hochleistungs-Netzteile über 1000W liefern Hochdrehzahl-Varianten den statischen Druck, der zur Aufrechterhaltung der Komponententemperaturen unter Volllast erforderlich ist.
Die kompakte Größe des 40mm-Lüfters macht ihn auch für den Feldersatz geeignet. Wartungsteams in Rechenzentren können ausgefallene Lüfter schnell austauschen, ohne das gesamte Netzteil ausbauen zu müssen, wodurch Ausfallzeiten minimiert werden. Das power supply cooling fan-Portfolio von TPS umfasst sowohl Standard- als auch Hochleistungsvarianten für verschiedene Netzteilleistungen und thermische Anforderungen.
4. 56mm gegenläufige Lüfter für Hochleistungs-Netzteile
Für Hochleistungs-Server-Netzteile über 2000W können einstufige 40mm-Lüfter nicht ausreichende Kühlleistung bieten. Die Lösung ist der 56mm gegenläufige Lüfter – ein Zweimotoren-Design mit zwei Laufrädern, die in einem Gehäuse Rücken an Rücken montiert sind.
Gegenläufige Lüfter, auch als Doppelrotor- oder Kontra-Rotationslüfter bezeichnet, verfügen über zwei unabhängige Motoren, die zwei Laufräder in entgegengesetzte Richtungen antreiben. Diese Konfiguration bietet mehrere Vorteile:
- Höherer statischer Druck: Zwei Verdichtungsstufen erzeugen einen deutlich höheren statischen Druck als ein einstufiger Lüfter – bei einigen Konstruktionen bis zu 2400 Pa
- Stabiler Luftstrom: Das gegenläufige Design reduziert Turbulenzen und sorgt für einen gleichmäßigeren Luftstrom durch das Netzteil
- Redundanz: Fällt ein Motor aus, kann der andere (mit reduzierter Leistung) weiterlaufen und bietet Fehlertoleranz
- Kompakte Bauform: 56mm Tiefe passt in den 1U-Formfaktor und bietet dennoch eine Leistung, die mit größeren Lüftern vergleichbar ist
Das 56mm-Format (40×40×56mm) wird zunehmend in Hochleistungs-CRPS-Einheiten und kundenspezifischen 1U-Netzteilen eingesetzt. Diese Lüfter arbeiten typischerweise mit Drehzahlen über 25.000 U/min und können statische Drücke über 1000 Pa (10,2 mmH₂O) erzeugen.
Für Server-Netzteil-Ersatzlüfter bietet der 56mm-gegenläufige Lüfter eine direkte Austauschmöglichkeit für Hochleistungsgeräte, bei denen Standard-40mm-Lüfter keine ausreichende Kühlung bieten können. Das Gleichstrom-Axiallüfter-Server-Netzteil-Portfolio von TPS umfasst sowohl 40mm- als auch 56mm-Optionen, um das gesamte Spektrum der Netzteilkühlungsanforderungen abzudecken.
5. PWM-Steuerung und intelligentes Wärmemanagement
Moderne Server-Netzteile benötigen eine dynamische Lüfterdrehzahlregelung, um Kühlleistung mit Geräuschentwicklung und Energieeffizienz in Einklang zu bringen. Die Pulsweitenmodulation (PWM) ist die Standardmethode zur Erreichung dieses Gleichgewichts.
Die PWM-Steuerung funktioniert, indem sie die Stromversorgung des Lüfters schnell ein- und ausschaltet und so effektiv die Durchschnittsspannung und Drehzahl des Lüfters regelt. Dies ermöglicht es der Netzteil-Steuerung, die Lüfterdrehzahl basierend auf den Echtzeit-Thermalbedingungen anzupassen:
- Niedrige Last / niedrige Temperatur: Lüfter läuft mit niedriger Drehzahl, minimiert Geräusche und Stromverbrauch
- Hohe Last / hohe Temperatur: Lüfter dreht hoch, um die Komponententemperaturen innerhalb sicherer Grenzen zu halten
- Thermische Notfälle: Lüfter läuft mit voller Drehzahl, um katastrophale Überhitzung zu verhindern
Moderne Netzteile integrieren die digitale Lüftersteuerung über PMBus, sodass Host-Systeme die Lüfterdrehzahl, Temperatursensoren und sogar die Lüfterkennlinie in Echtzeit überschreiben können. Wenn die Rack-Umgebungstemperatur 35 °C überschreitet, erhöhen die Netzteillüfter vorsorglich die Drehzahl, auch wenn die internen Temperaturen noch stabil sind, um ein plötzliches thermisches Durchgehen zu verhindern.
Die 40mm- und 56mm-Hochdrucklüfter von TPS unterstützen die PWM-Steuerung mit einem weiten Drehzahlbereich und ermöglichen so ein präzises Wärmemanagement. Der 4-polige Anschluss bietet Strom, Masse, Tachometer (Drehzahlrückmeldung) und PWM-Steuersignal und gewährleistet so die Kompatibilität mit Standard-Server-Netzteil-Lüfteranschlüssen.
Für PWM-gesteuerte Netzteilkühllüfter ermöglicht die Kombination aus hohem statischem Druck und PWM-Steuerung Netzteilen eine optimale Kühlung über den gesamten Betriebsbereich.
TPS PWM-gesteuerte Gleichstrom-Axiallüfter shop →
6. Doppelkugellager-Konstruktion für 24/7-Zuverlässigkeit
Server-Netzteile arbeiten kontinuierlich – es gibt keinen „Aus“-Schalter in einem Rechenzentrum. Der Kühllüfter muss daher für extreme Zuverlässigkeit ausgelegt sein. Die Doppelkugellager-Konstruktion ist der Goldstandard für die Server-Lüfter-Zuverlässigkeit.
Doppelkugellager bieten mehrere Vorteile gegenüber Gleitlagern oder hydrodynamischen Lagern:
- Längere Lebensdauer: Kugellager können bei erhöhten Temperaturen 50.000 bis 70.000 Stunden betrieben werden
- Temperaturtoleranz: Kugellager behalten ihre Leistung bei Temperaturen bis zu 70 °C oder mehr
- Orientierungsflexibilität: Kugellager funktionieren in jeder Einbaulage – entscheidend für Netzteile, die in verschiedenen Rack-Positionen montiert werden
- Unempfindlichkeit gegen Staub und Verunreinigungen: Kugellager sind weniger empfindlich gegen Partikeleintrag als Gleitlager
Die Hochdrucklüfter von TPS verwenden standardmäßig eine Doppelkugellager-Konstruktion. Das Laufrad wird von zwei Kugellagern gehalten, was es besonders langlebig und weniger empfindlich gegen äußere Einflüsse wie Wärme und Staub macht. Dies stellt sicher, dass der Lüfter seine Leistung über die gesamte Lebensdauer des Netzteils beibehält – typischerweise 5 bis 7 Jahre in einer Rechenzentrumsumgebung.
Für Doppelkugellager-Server-Lüfter führt der Zuverlässigkeitsvorteil direkt zu niedrigeren Gesamtbetriebskosten. Weniger Lüfterausfälle bedeuten weniger Wartungseinsätze, weniger Ausfallzeiten und niedrigere Wartungskosten.
7. Technische Daten auf einen Blick
| Parameter | 40mm Hochdruck | 56mm Gegenläufig |
|---|---|---|
| Abmessungen | 40×40×28 mm | 40×40×56 mm |
| Nennspannung | 12V DC | 12V DC |
| Drehzahlbereich | 250–15.000 U/min | Bis 25.000+ U/min |
| Max. statischer Druck | Bis 26,5 mm/H₂O | Bis 2400 Pa |
| Max. Luftvolumenstrom | Bis 32,7 m³/h | Bis 57 m³/h |
| Lagerart | Doppelkugellager | Doppelkugellager |
| Steuerung | PWM / Spannung | PWM |
| Anschluss | 4-poliger Lüfteranschluss | 4-polig / 8-polig |
| Erwartete Lebensdauer (L10) | 50.000–70.000 h @ 40°C | 40.000+ h @ 60°C |
