Systemintegratoren und Schaltschrankbauer scheitern selten, weil ihnen ein Netzteildesign fehlt. Sie verlieren Zeit, wenn das standardmäßige 1,8 Meter lange ac power cord, das mit jedem Gerät mitgeliefert wird, hinter dem Rack einen undurchdringlichen Kabelsalat verursacht. Individuelle Rack‑Konfigurationen benötigen spezifische Längen, um vertikal montierte PDUs zu erreichen. Standard‑Schwarzkabel machen die Stromkreiserkennung zu einem Albtraum. Und für Medizingeräte kann ein generisches Kabel schlichtweg die strengen Ableitstrom- und Erdungsanforderungen der IEC 60601‑1 nicht erfüllen.

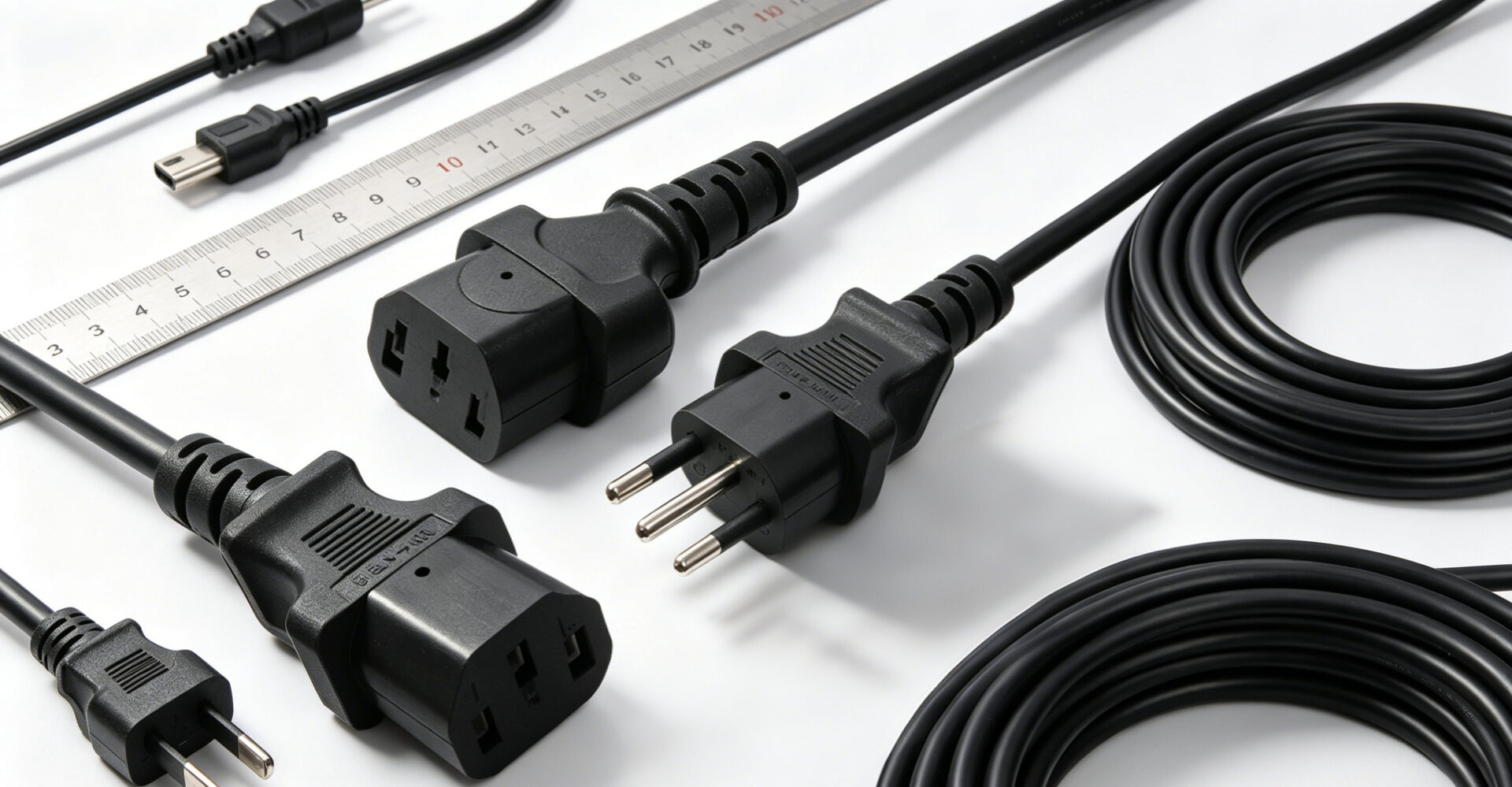

Der kundenspezifische ac power cord service von TPS Elektronik schließt diese alltäglichen, aber kritischen Beschaffungslücken. Ob Sie ein kurzes 30 cm‑Jumperkabel für ein dicht gepacktes Rechenzentrums‑Rack benötigen, einen farbcodierten Kabelsatz zur schnellen Identifikation im Wartungsfall oder ein Klinik‑Netzkabel mit vollständiger regulatorischer Dokumentation — TPS liefert OEM‑Konfektionen, die exakt nach Ihrer Spezifikation gefertigt werden.
Fordern Sie eine Beratung für kundenspezifische Netzkabel an →
1. Warum Standard‑Netzkabel in integrierten Systemen versagen
Ein handelsübliches ac power cord ist eine Einheitslösung für eine Welt, die präzisen Sitz verlangt. In einem 42‑HE‑Rechenzentrums‑Rack hinterlässt ein 2,5‑Meter‑Kabel vom Server zur vertikalen PDU 1,5 Meter Überschuss, die aufgewickelt, mit Kabelbindern fixiert und verwaltet werden müssen. Dieser Überschuss blockiert die Luftzirkulation, sammelt Staub und erhöht das Gewicht der Kabelmanagement‑Einheit unnötig. Umgekehrt zwingt ein Kabel, das nur 10 cm zu kurz ist, den Systemintegrator, eine PDU in einer suboptimalen Position zu montieren und wertvolle Höheneinheiten zu opfern.
Die Farbe ist ein weiterer Standard‑Schwachpunkt. Ein Rack mit zwanzig identischen schwarzen Netzkabeln verbirgt dasjenige, das während eines Wartungsfensters getrennt werden muss. Farbcodierte Kabel — blau für Primärstrom, rot für Redundanz, gelb für Bypass — eliminieren dieses Betriebsrisiko. TPS fertigt Netzkabel mit kundenspezifischen Mantelfarben, einschließlich RAL‑abgestimmter Farben für eine einheitliche Markenerscheinung über OEM‑Geräteflotten hinweg.

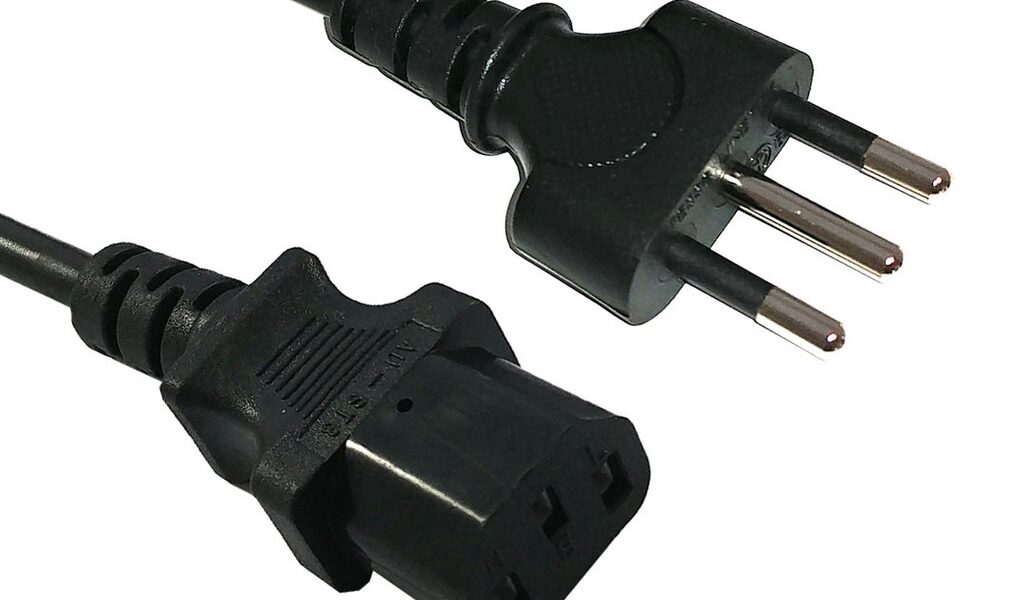

Die Steckerwahl ist ebenso kritisch. Ein handelsüblicher C13‑Gerätestecker eignet sich für Bürogeräte, aber in einer Fabrikautomationszelle lockert Vibration ungeschützte Verbindungen. Ein verriegelnder C13‑Stecker, ein Schuko‑Stecker mit einer bestimmten nationalen Zulassungskennzeichnung oder eine festverdrahtete Reihenklemme an einem Ende können erforderlich sein. TPS konfiguriert jedes Kabel mit der exakten Steckerkombination, die die Anwendung erfordert. Dieses Maß an Individualisierung ist eine natürliche Erweiterung der umfassenden Kabelkonfektionierungsfähigkeiten, die in unserem Leitfaden zu EMS‑Kabelkonfektion, geprüft und dokumentiert beschrieben sind.
2. Der kundenspezifische AC Power Cord Service von TPS: Bau‑nach‑Zeichnung und Engineering‑to‑Spec
Der kundenspezifische AC‑Netzkabelservice von TPS Elektronik funktioniert nach zwei Modellen. Wenn der Kunde eine vollständige Spezifikation hat — Kabellänge, Aderquerschnitt (AWG), Mantelfarbe, Steckertyp und etwaige besondere Umspritzungs- oder Kennzeichnungsanforderungen — fertigt TPS nach Zeichnung. Das Ingenieurteam prüft die Spezifikation auf Übereinstimmung mit den relevanten nationalen und internationalen Normen (wie IEC 60227 oder UL 62), und die Produktion erfolgt mit vollständiger elektrischer Prüfung jedes Kabels.
Wenn der Kunde die Anwendung kennt, aber nicht die genaue Spezifikation, können die TPS‑Ingenieure den passenden Kabelaufbau empfehlen. Dazu gehören die Auswahl des richtigen Leiterquerschnitts für den Nennstrom und die Umgebungstemperatur, die Spezifikation einer geschirmten gegenüber einer ungeschirmten Ausführung für EMV‑sensitive Umgebungen sowie die Wahl des Mantelmaterials (PVC, Gummi oder halogenfreie Compounds), das die Brandschutz- und Umgebungsanforderungen erfüllt. Für spezielle Steckertypen wie BNC oder SMA verweisen wir auf unsere technischen Ratgeber zu BNC‑Steckverbindern und SMA‑Steckverbindertypen.
Jedes Kabel durchläuft eine 100 %-ige elektrische Sicherheitsprüfung: Durchgang, Polarität und Hochspannungsprüfung (Hipot) bei der für die Kabelnenndaten und den Zielmarkt angemessenen Spannung. Die Prüfdokumentation wird mit jeder Lieferung bereitgestellt, wodurch der Kunde die Notwendigkeit einer erneuten Prüfung eingehender Netzkabel vermeidet. Dieses Prüfprotokoll ist Teil des übergreifenden Qualitätssystems, das in unserem Leitfaden für geprüfte und dokumentierte Kabelkonfektion beschrieben ist.
3. Medizin‑Netzkabel und IEC 60601‑1‑Konformität
Medizinische elektrische Geräte nach IEC 60601‑1 stellen Anforderungen an das abnehmbare Netzkabel, die über handelsübliche Kabel hinausgehen. Der Kabelsatz muss auch unter mechanischer Belastung eine zuverlässige Schutzleiterdurchgängigkeit aufrechterhalten. Der Ableitstrom muss streng begrenzt sein, und Stecker und Kupplung müssen die entsprechenden medizinischen Zulassungen tragen — wie die grüne Punkt‑Kennzeichnung für Krankenhausqualität in Nordamerika oder das EN 60601‑1‑Anerkennungszeichen für Bauteile in Europa.
TPS fertigt medizinische ac power cord, die diese Anforderungen erfüllen. Jedes Kabel in einem Medizin‑Los wird einzeln geprüft und dokumentiert und unterstützt so die Pflicht des Medizingeräteherstellers, eine rückverfolgbare Gerätehistorie zu führen. Der Kabelmantel besteht typischerweise aus einem medizinischen PVC- oder halogenfreien Compound mit Beständigkeit gegen Reinigungs- und Desinfektionsmittel, die im Gesundheitswesen üblich sind. Für eine breitere Diskussion über medizinische Kabelkonfektionen, einschließlich Glasfaseroptionen, besuchen Sie unsere Serviceseite zu EMS‑Glasfaserkabelbaugruppen.
4. Anwendungsbeispiele: Rechenzentrum, Industrie und Medizin
Kundenspezifische AC‑Netzkabel von TPS werden in drei Hauptanwendungsbereichen eingesetzt:
- Rechenzentrums‑Racks: Kurze 0,3 m bis 0,6 m C13‑auf‑C14‑Jumperkabel für Server‑zu‑PDU‑Verbindungen, mit farbcodierten Mänteln zur Identifikation von A‑ und B‑Einspeisung. Gewinkelte Stecker reduzieren den Überstand von der Serverfront und verbessern die Luftzirkulation. Kundenspezifische Kennzeichnung umfasst fortlaufende Seriennummern für die Anlagenverfolgung.

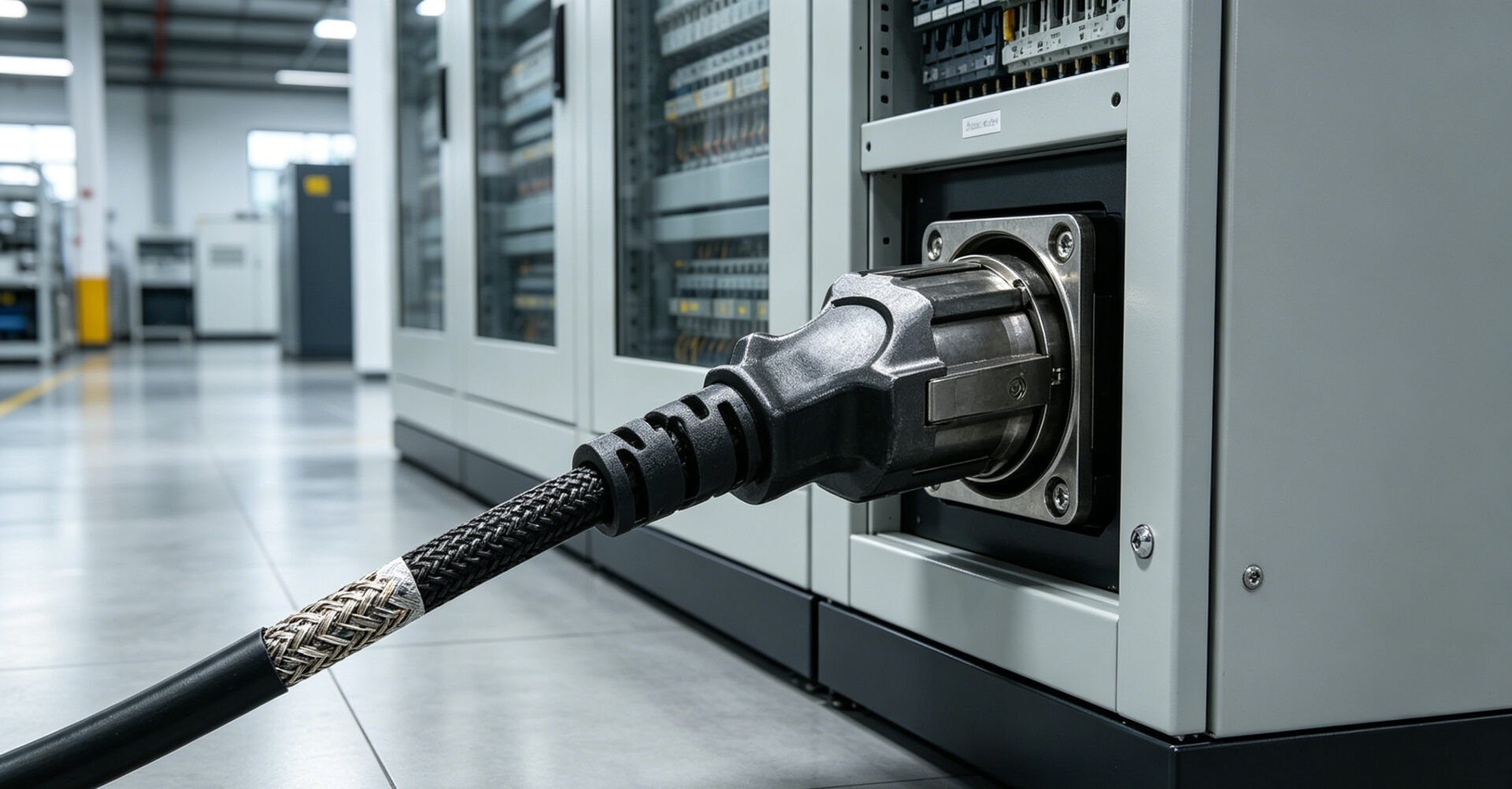

- Industrieautomation: Schwerlast‑Netzkabel mit Gummimänteln für Beständigkeit gegen Schneidöle und mechanischen Abrieb. Geschirmte Ausführung reduziert gestrahlte Störaussendungen, die empfindliche Sensorschaltungen stören könnten. Verriegelnde Steckverbinder oder Schraubklemm‑Anschlüsse verhindern unbeabsichtigtes Trennen in vibrierenden Umgebungen.
- Medizingeräte: Krankenhaus‑Kabesätze mit Grün‑Punkt‑Steckern, medizinischen IEC C13‑Kupplungen und vollständiger Prüfdokumentation für jedes Kabel. Mantelmaterialien, die aggressiven Reinigungsprotokollen standhalten. Kundenspezifische Längen, die Schlaufen und Verwicklungen in beengten klinischen Arbeitsbereichen vermeiden.
Diese Anwendungen teilen eine gemeinsame Anforderung: Das Netzkabel darf kein nachträglicher Gedanke sein. Durch die Partnerschaft mit TPS für die kundenspezifische Kabelkonfektion können Systemintegratoren und OEMs das Netzkabel zu einer konstruktiv gestalteten Komponente des Systems machen und nicht zu einem Last‑Minute‑Kauf im nächstgelegenen Baumarkt. Mehr dazu, wie TPS integrierte Kabellösungen handhabt, finden Sie in der Übersicht zu EMS‑Kabelkonfektionierungsservices.
5. RFQ‑Checkliste für kundenspezifische Netzkabel
Um ein genaues Angebot zu erhalten, geben Sie bitte folgende Informationen bei Ihrer Anfrage an:
- Elektrische Spezifikation: Nennspannung und -strom, Aderzahl, Aderquerschnitt (AWG).
- Steckertypen: Stecker (Netzseite) und Kupplung (Geräteseite) Typ und Norm (IEC 60320, NEMA, Schuko usw.), einschließlich etwaiger Verriegelungs- oder Winkelanforderungen.
- Mechanische Spezifikation: Kabellänge, Mantelfarbe (RAL oder Pantone falls verfügbar), Mantelmaterial (PVC, Gummi, halogenfrei).
- Regulatorische Anforderungen: Ziel‑Sicherheitsnormen (IEC 60227, UL 62, IEC 60601‑1 Medizinnorm), länderspezifische Steckerzulassungen.
- Zusätzliche Merkmale: Schirmung, kundenspezifische Umspritzung, Bedruckung des Mantels, Sonderverpackung.
- Stückzahlen und Lieferung: Prototyp‑, Pilot- und Serienproduktionsvolumen mit Ziel-Lieferterminen.
6. FAQ
Was ist die Mindestbestellmenge für kundenspezifische AC‑Netzkabel?
TPS unterstützt sowohl Prototyp‑Stückzahlen als auch Serienproduktion. Der Service ist flexibel ausgelegt und deckt kleine Pilotserien ebenso ab wie große OEM‑Jahresverträge. Kontaktieren Sie TPS mit Ihren spezifischen Volumenanforderungen für ein maßgeschneidertes Angebot.
Kann TPS Netzkabel mit spezifischen nationalen Steckerzulassungen liefern?
Ja. TPS beschafft zugelassene Stecker für die wichtigsten Märkte, darunter Europa (Schuko, CEE 7/7), Nordamerika (NEMA 5‑15, Hospital‑Grade), UK (BS 1363) und weitere. Die entsprechenden Zulassungskennzeichen sind Teil der Kabelkonfektionsdokumentation.
Stellt TPS geschirmte AC‑Netzkabel her?
Ja. Geschirmte AC‑Netzkabel sind für Anwendungen verfügbar, bei denen elektromagnetische Störungen minimiert werden müssen, beispielsweise in der Nähe empfindlicher Messgeräte oder in dichten Rack‑Installationen. Der Schirm wird am Steckerende mit dem Schutzleiter verbunden, gemäß den EMV‑Best Practices.
Welche Dokumentation wird mit jeder Lieferung bereitgestellt?
Jedes Los enthält einen Prüfbericht mit den Ergebnissen der Durchgangs‑, Polaritäts- und Hochspannungsprüfung. Medizin‑Kabel umfassen zusätzliche Rückverfolgbarkeitsdokumentation. Kundenspezifische Dokumentationspakete können vereinbart werden, um spezifische regulatorische Einreichungsanforderungen zu unterstützen.
Wo finde ich weitere Informationen zu den umfassenderen Kabelkonfektionsfähigkeiten von TPS?
Besuchen Sie die TPS‑Serviceseite für Kabelkonfektion oder lesen Sie unsere technische Übersicht zu EMS‑Kabelkonfektionierung für BNC, SMA und Glasfaser.
