Systemintegratoren, Schaltschrankbauer, Einkaufsteams und Elektroingenieure scheitern selten daran, dass niemand einen bnc connector oder sma connector beschaffen kann. Sie verlieren Zeit, wenn die Kabelkonfektion fragmentiert ist: ein Lieferant terminiert Koaxialkabel, ein anderer übernimmt Glasfaserkabel, Toleranzen werden unterschiedlich interpretiert, und die Systemintegration entdeckt Impedanzfehlanpassungen, Einfügedämpfungsprobleme oder mechanische Passungsprobleme erst nach Eintreffen der Teile.
Dieses Update erklärt, was die EMS-Kabelkonfektionierungsservice von TPS im integrierten Fertigungskontext tatsächlich ist und warum die Wahl eines Partners, der BNC-, SMA- und Glasfasersteckverbinder sowie kundenspezifische Kabelbäume unter einem Dach fertigt, entscheidend ist, um Ihr Projekt im Zeitplan zu halten.
1. Was ist EMS-Kabelkonfektion? Mehr als einfache Verdrahtung
EMS-Kabelkonfektionierungsservice ist nicht nur das Schneiden von Kabeln und das Anbringen von Steckverbindern. Es ist eine vollständig integrierte Fertigungskapazität in unserem Electronic Manufacturing Services (EMS)-Portfolio. Das bedeutet, dass Koaxialkabel, Glasfaser-Kabelbäume und kundenspezifische mehradrige Konfektionen in Koordination mit Ihrer Leiterplattenbestückung, Blechgehäusen und Systemintegration konstruiert, terminiert, geprüft und geliefert werden.
In der Praxis bedeutet dies: Wenn Sie ein Projekt für ein industrielles Steuerungssystem einreichen, bewerten wir die Kabelkonfektionen gemeinsam mit der Elektronik, die sie verbinden müssen. Wir geben DFM-Feedback, das sowohl Terminierungsbeschränkungen als auch Montagewege berücksichtigt. TPS prüft kritische Merkmale – Impedanz, Einfügedämpfung, Zugentlastung und Steckerorientierung – nach denselben Qualitätsstandards, die auch für Ihre Leiterplatten gelten. Und wir liefern fertige, dokumentierte Kabelbäume, die für die finale Integration bereit sind.
Dies unterscheidet sich grundlegend von der Beschaffung von Kabeln bei einem reinen Kabelkonfektionär. Ein reiner Kabelkonfektionär liefert Teile nach Zeichnung. TPS liefert Kabelbäume, die nachweislich in Ihren elektronischen Montageablauf passen, mit koordinierter Qualitätsdokumentation und Lieferkettenkontinuität. Für eine vertiefte Betrachtung der BNC-Technologie siehe unseren BNC-Stecker Komplett-Ratgeber.
2. Koaxialstecker: BNC und SMA in industriellen Anwendungen
Koaxialkabelbaugruppen sind für HF-Signale, Videoübertragung und Messgeräteanschlüsse unerlässlich. Zwei Steckerfamilien dominieren industrielle Anwendungen: BNC und SMA.
2.1 BNC-Stecker: Normen und Anwendungen

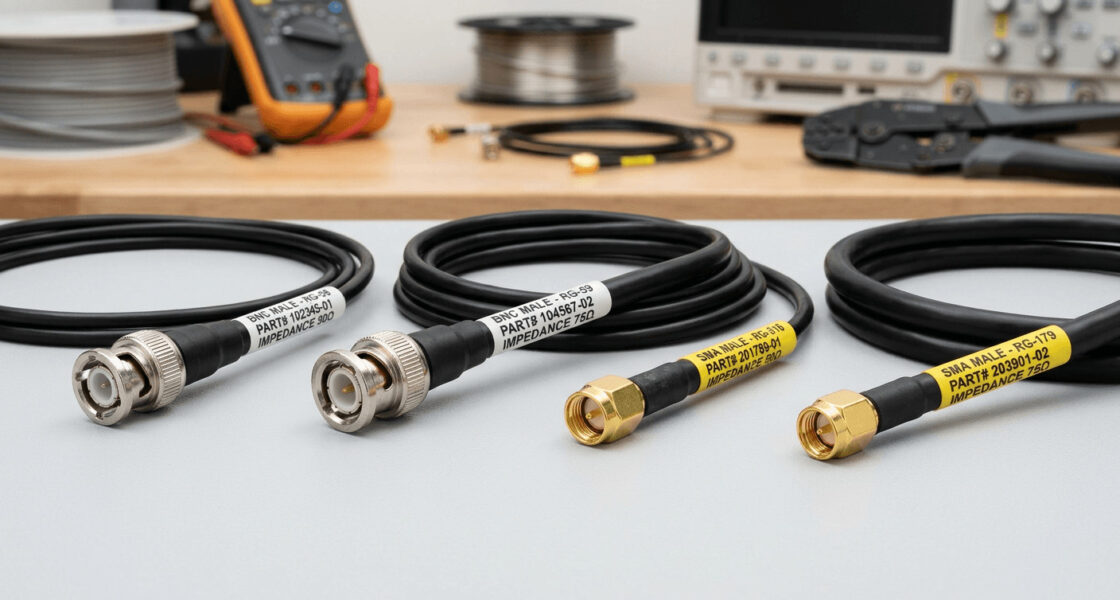

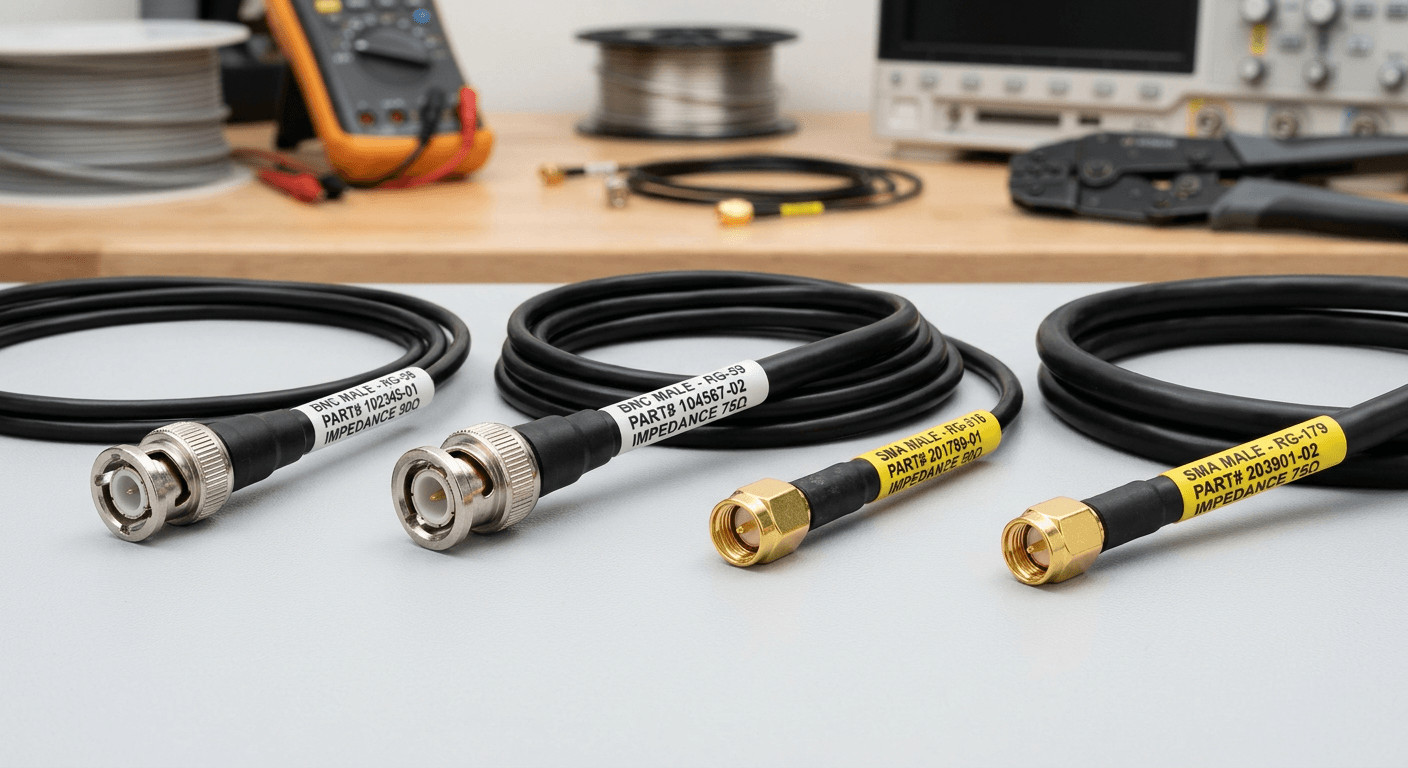

Der bnc connector (Bayonet Neill–Concelman) ist ein Standard für HF-Anwendungen bis 4 GHz. Er verfügt über einen Bajonettverschluss, der schnelle Verbindung und zuverlässigen mechanischen Halt bietet. Gängige Konfigurationen umfassen bnc a bnc (BNC an beiden Enden), cable to bnc connector Baugruppen und hybride Kombinationen. TPS fertigt BNC-Baugruppen mit Präzisions-Crimp- und Löttechniken in 75-Ohm- und 50-Ohm-Varianten.
2.2 SMA-Stecker: Präzision und Hochfrequenzleistung
Der sma connector (SubMiniature version A) ist ein koaxialer Schraubstecker für Hochfrequenzanwendungen bis 18 GHz (oder 26,5 GHz bei Präzisionsausführungen). Sein robustes Design und seine hervorragenden elektrischen Eigenschaften machen ihn ideal für Messgeräte, Antennen und Mikrowellensysteme. TPS bietet sma plug to sma plug Baugruppen sowie SMA-zu-BNC-Adapter für gemischte Schnittstellenanforderungen. Für detaillierte Spezifikationen siehe unseren Leitfaden zu SMA-Steckverbindern.
3. Glasfaserkabelkonfektion: LC, SC und Terminationstypen
Glasfaserbaugruppen sind entscheidend für hochbitratige Kommunikation in Industrienetzen, Medizinsystemen und Rechenzentren. TPS fertigt Glasfaserkabelbaugruppen mit präziser Terminierung und Prüfung.
3.1 Faserstecker-Typen: LC, SC und mehr

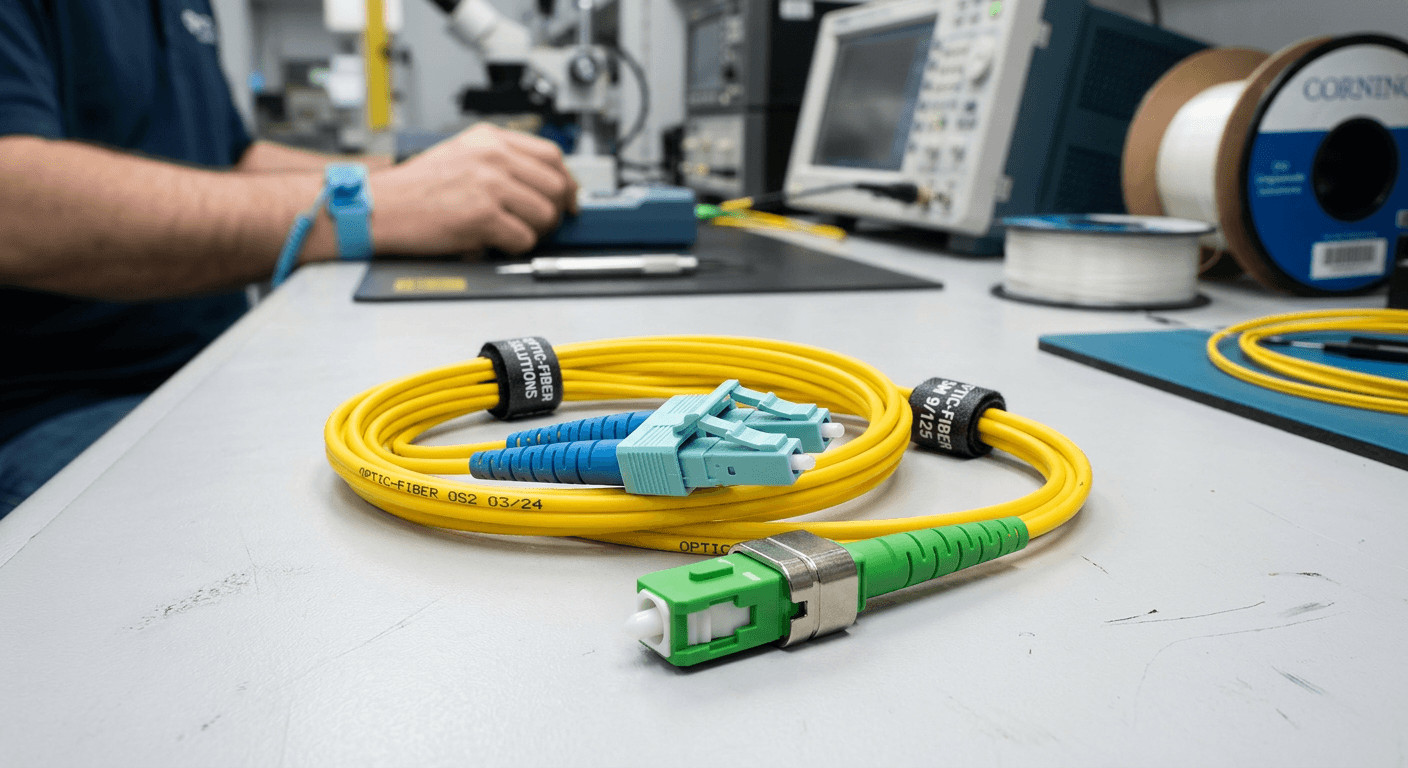

Zu den gängigen fiber connector types gehören lc connector (Lucent Connector, kleine Bauform), sc connector (Subscriber Connector, Push-Pull) und ST (Bajonett). TPS unterstützt alle gängigen Steckertypen, einschließlich hybrider Konfigurationen. Für hochdichte Anwendungen werden LC-Stecker bevorzugt; für feldgängige Installationen bleiben SC-Stecker beliebt.
3.2 Optische Faser-Terminierung: Verfahren mit Substanz
Optical fiber termination types umfassen Epoxid-Polieren (Werkskonfektion), vorgeschliffene/Spleiß-Stecker (Feldkonfektion) und Lichtbogenspleißen. Werkskonfektionierte Baugruppen bieten die höchste Zuverlässigkeit und dokumentierte optische Leistung (Einfügedämpfung, Rückflussdämpfung). TPS ist spezialisiert auf Werkskonfektion mit interferometrischer Endflächenprüfung nach IEC 61300-3-35.
Für eine umfassende Betrachtung der Glasfasertechnologie siehe unseren Leitfaden zur Glasfaserkabelkonfektion und unsere EMS-Glasfaserkabelbaugruppen Seite.
4. Qualität und Prüfung: von der Durchgangsprüfung bis zur Hochfrequenzleistung
Zuverlässige Kabelbaugruppen hängen von umfassenden Prüfungen ab. TPS integriert Qualitätsprüfungen in jeden Produktionsschritt:
- Durchgangs- und Isolationsprüfung: Verifiziert korrekte Belegung und Isolationswiderstand.

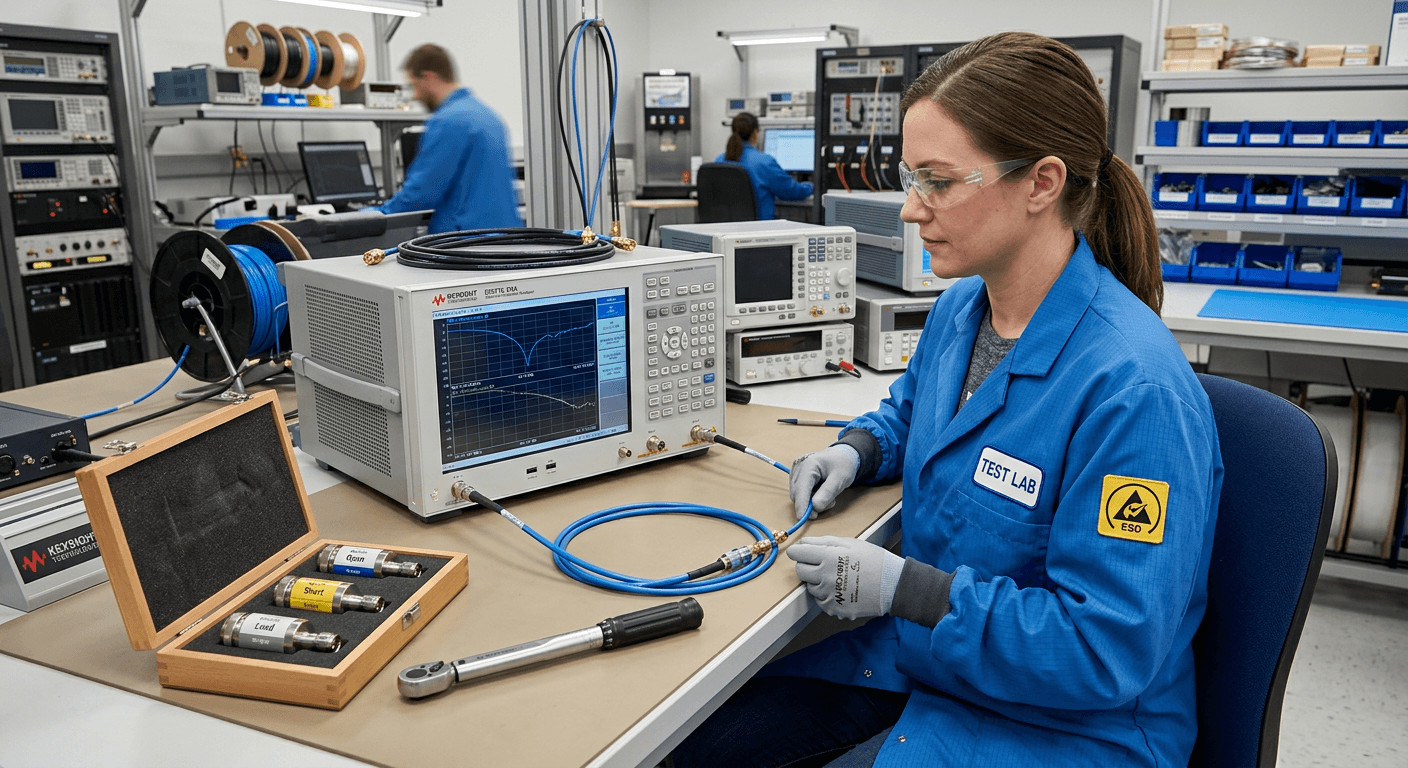

- Impedanz und Einfügedämpfung (Koaxial): Netzwerkanalysator-Messungen für HF-Leistung.
- Optische Einfügedämpfung und Rückflussdämpfung (Glasfaser): OTDR- und Lichtquellen-/Leistungsmesser-Prüfungen nach IEC 61300.
- Visuelle Inspektion: Endflächeninspektion für Faserstecker nach IEC 61300-3-35.
- Mechanische Prüfungen: Zugentlastung, Biegeprüfung und Steckerhaltbarkeitsprüfung.
Alle Prüfergebnisse werden dokumentiert und rückverfolgbar gespeichert. Für HF-Anwendungen beziehen wir uns auf die Normenreihe IEC 61169 für Koaxialstecker. Für Glasfaser folgen wir der Normenreihe IEC 61754 für Steckergesichter.
5. Warum TPS die praktische Wahl für Ihre Kabelkonfektion ist
Sich für TPS bei Ihrer Kabelkonfektionierungsservice zu entscheiden bedeutet, einen Partner zu wählen, der sowohl Verbindungstechnologie als auch das gesamte Elektroniksystem versteht. Hier ist, warum Systemintegratoren, Schaltschrankbauer und Einkaufsteams mit uns arbeiten:
- Integrierter EMS-Workflow: Kabelkonfektion wird mit Leiterplattenbestückung, Blechverarbeitung und Box Build unter einem Qualitätssystem koordiniert.
- Steckerkompetenz: BNC, SMA, LC, SC, ST und kundenspezifische Hybridkonfigurationen – alle mit dokumentierten Prozessen gefertigt.
- Prüfung und Rückverfolgbarkeit: Jede Baugruppe wird geprüft; Berichte zu Durchgang, Einfügedämpfung und optischer Leistung werden bereitgestellt.
- Skalierbarkeit: Von Prototyp-Kabelbäumen bis zur Großserie mit gleichbleibender Qualität.
- Materialkonformität: RoHS-, REACH- und Konfliktmineralien-Konformität über die Lieferkette hinweg verwaltet.
Unsere Fertigung ist ISO 9001 zertifiziert und unterstützt bei Bedarf Medizin (ISO 13485) und Automobil (IATF 16949). Für Hintergrundinformationen zu SMPW-Steckern (miniatur Hochfrequenz-Koaxial) bieten wir kundenspezifische Design- und Terminierungsunterstützung an.
