Für Systemintegratoren, Feldwartungsingenieure und Elektrotechniker, die Mehrachsen-CNC-Maschinen betreuen, sind Vibrationen und Sensor-Feedback-Anomalien nicht nur Qualitätsprobleme – sie sind produktionsstilllegende Ereignisse, die Tausende Euro pro Stunde Ausfallzeit kosten können. Die Diagnose dieser Probleme erfordert ein Oszilloskop, das hochfrequente Signale gleichzeitig über mehrere Kanäle erfassen, Beschleunigungsdaten in Echtzeit analysieren und Encoder-Feedback decodieren kann – und dabei tragbar genug ist, um es zur Maschine auf die Produktionshalle mitzunehmen.
Das Micsig MDO5004, erhältlich über TPS Elektronik, ist ein leistungsstarkes 4-Kanal-Tablet Oszilloskop mit 500MHz Bandbreite, 3GSa/s Echtzeit-Abtastrate und 360Mpts Speichertiefe. Mit einer Wellenformerfassungsrate von 230.000 wfms/s, einem Rauschgrundpegel von <90µVrms und einem 14-Zoll-entspiegelten Touchscreen ist dieses tragbare Oszilloskop für die Feldwartung von CNC-Maschinen, Servoantrieben und industriellen Automatisierungssystemen entwickelt.
1. Die CNC-Diagnose-Herausforderung: Vibration und Sensor-Feedback
Mehrachsen-CNC-Maschinen gehören zu den komplexesten elektromechanischen Systemen in der industriellen Fertigung. Sie kombinieren präzise mechanische Komponenten – Spindeln, Linearführungen, Kugelgewindetriebe – mit hochentwickelten Servoantrieben, Encodern und PLC-gesteuerter Automatisierung. Wenn etwas schiefgeht, sind die Symptome oft mehrdeutig: die Oberflächengüte verschlechtert sich, Positionierungsfehler treten auf oder die Maschine erzeugt hörbares Rattern.
Die Ursachenanalyse erfordert die gleichzeitige Erfassung mehrerer Signaltypen:
- Vibrationssignale von Beschleunigungssensoren an Spindeln, Lagern und Maschinenstrukturen
- Encoder-Feedback von Servomotoren (A/B/Z-Quadratur-Signale, SSI- oder BiSS-Protokolle)
- Servoantriebs-Strom- und Geschwindigkeitsbefehle von der CNC-Steuerung
- PLC-I/O-Signale von Sensoren, Endschaltern und Aktuatoren
- Serielle Buskommunikation (CAN, CAN FD, RS-232/422/485) zwischen Steuerungen und Antrieben
Ein Mehrkanal-Oszilloskop ist unerlässlich, da diese Signale in Zeitkorrelation betrachtet werden müssen. Ein Vibrationsspike, der mit einem Encoder-Glitches zusammenfällt, erzählt eine andere Geschichte als ein unabhängig auftretender Vibrationsspike. Die Fähigkeit, vier Kanäle gleichzeitig zu erfassen – mit tiefem Speicher für die Aufzeichnung langer Ereignisse und hoher Bandbreite zur Auflösung hochfrequenter Vibrationen – ist der Unterschied zwischen effektiver Diagnose und Raterei.

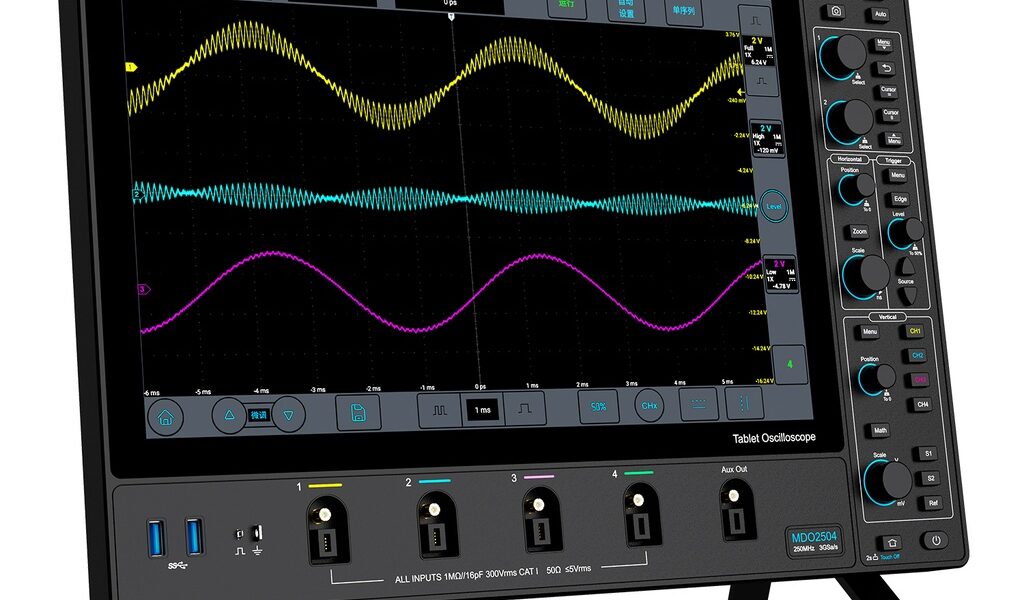

2. Produktübersicht: MDO5004 4-Kanal-Tablet Oszilloskop
Das Micsig MDO5004 ist ein Oszilloskop der 5. Generation, das neu definiert, was ein feldtragbares Oszilloskop leisten kann. Mit 500MHz Bandbreite, vier analogen Kanälen, 3GSa/s Echtzeit-Abtastrate und 360Mpts Speichertiefe bietet es die Leistung, die typischerweise mit Tischoszilloskopen verbunden wird – in einem Formfaktor, der in eine Servicetasche passt.
Wichtige Merkmale für CNC- und Industriewartung:
- 500MHz Bandbreite: Erfasst hochfrequente Vibrationskomponenten und schnelle Flanken von Encoder-Signalen
- 4 analoge Kanäle: Gleichzeitige Überwachung von Beschleunigungssensor-, Encoder-, Servobefehls- und PLC-Signalen
- 360Mpts Speichertiefe: Aufzeichnung langer Vibrationsereignisse und intermittierender Fehler ohne Auflösungsverlust
- 230.000 wfms/s Wellenformerfassungsrate: Erfasst seltene, intermittierende Störungen, die andere Oszilloskope verpassen
- <90µVrms Rauschgrundpegel: Misst niederpegelige Beschleunigungssignale ohne Überlagerung durch Oszilloskop-Rauschen
- 14-Zoll-entspiegelter Touchscreen: 1920×1200 Auflösung für klare Wellenformdarstellung bei hellem Fabriklicht
- Segmentierter Speicher: Erfasst bis zu 10.000 Ereignisse für die Analyse intermittierender Signale
- Fortgeschrittene Mathematik und FFT: Frequenzbereichsanalyse für Vibrationsspektrum-Identifikation
- Umfassende serielle Bus-Decodierung: CAN FD, LIN, SPI, I²C, ARINC-429 und MIL-STD-1553B
- Ultraflaches Design: 35,8 mm dick, unterstützt Wand- oder Arm-Montage zur Platzersparnis
- Integrierter Akku: 13.500mAh Li-Ion für Feldbetrieb ohne Netzstrom
Für die CNC-Maschinen-Vibrationsprüfung und die Sensor-Feedback-Diagnostik vereint das MDO5004 die Kanalzahl, Bandbreite und Speichertiefe, die benötigt werden, um das vollständige Bild des Maschinenverhaltens zu erfassen – von Spindel-Vibrations-Oberschwingungen bis hin zu Servo-Encoder-Zeitfehlern.

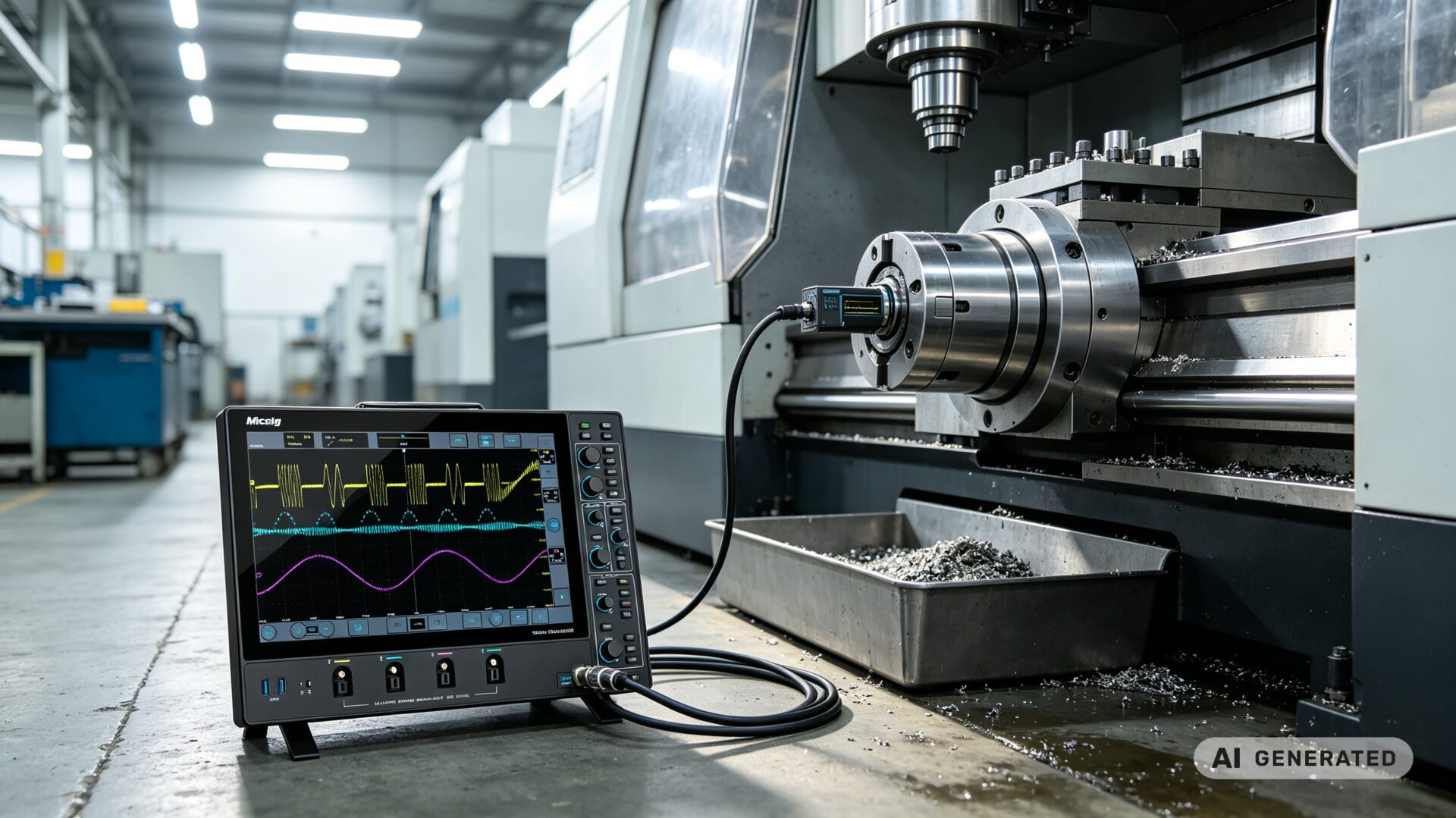

3. Vibrationsanalyse mit Beschleunigungssensoren und FFT
Maschinenvibration ist der führende Indikator für mechanische Probleme in CNC-Bearbeitungszentren. Unwucht in der Spindel, verschlissene Lager, falsch ausgerichtete Kupplungen und lose Strukturkomponenten erzeugen alle charakteristische Vibrationssignaturen, die mit Beschleunigungssensoren erfasst und mit einem Oszilloskop analysiert werden können.
Für die Beschleunigungssensor-Vibrationsanalyse mit dem MDO5004 ermöglichen die vier Kanäle:
- Triaxiale Beschleunigungssensor-Überwachung: Die Kanäle 1–3 erfassen gleichzeitig die X-, Y- und Z-Vibrationskomponenten
- Referenzsignalerfassung: Kanal 4 erfasst ein Tachometer- oder Spindel-Encoder-Signal für die Ordnungsanalyse
- Zeitbereichs-Wellenformanalyse: Identifikation von Schockereignissen, Stößen und transienten Vibrationen
- FFT-Analyse im Frequenzbereich: Umwandlung von Zeitbereichs-Vibrationsdaten in den Frequenzbereich zur Identifikation von Grundfrequenzen, Oberschwingungen und Seitenbändern, die auf spezifische Fehlerarten hinweisen
Häufige Vibrationsfehler und ihre FFT-Signaturen:
- Unwucht: Spitze bei 1× Drehzahl mit Oberschwingungen
- Fehlausrichtung: Spitzen bei 1× und 2× Drehzahl mit Seitenbändern
- Lagerabnutzung: Breitbandrauschen bei hohen Frequenzen mit spezifischen Lagerdefektfrequenzen
- Lose Teile: Mehrere Oberschwingungen der Drehzahl mit hoher Amplitude
- Rattern: Hochfrequente Spitzen bei Strukturresonanzfrequenzen
Die fortgeschrittenen Mathematik- und FFT-Funktionen des MDO5004 ermöglichen eine Echtzeit-Spektrumanalyse und machen es zu einem leistungsstarken Vibrationsanalyse-Handheld-Oszilloskop für vorausschauende Wartungsprogramme. Durch die Erstellung von Basis-Vibrationssignaturen im Normalbetrieb können Wartungsteams Verschlechterungen erkennen, bevor sie zu katastrophalen Ausfällen führen.
Für Maschinenzustandsüberwachung erfasst der segmentierte Speicher des MDO5004 intermittierende Vibrationsereignisse, die sonst übersehen werden könnten – wie Vibrationsspikes während bestimmter Werkzeugbahnen oder bei bestimmten Spindeldrehzahlen.

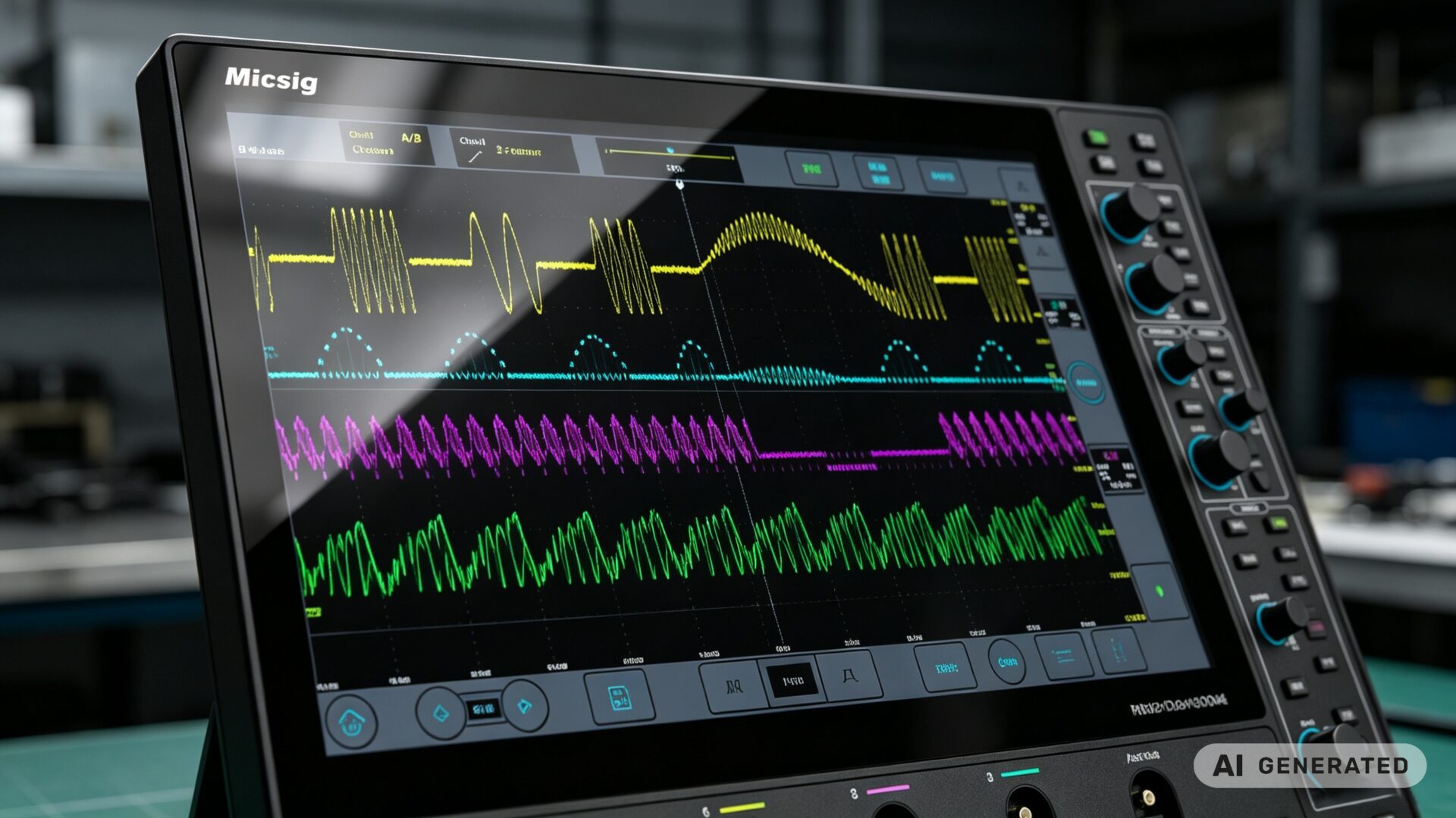

4. Encoder-Signal-Debugging für Servoantriebe
Servoantriebe in CNC-Maschinen sind für eine präzise Positions- und Geschwindigkeitsregelung auf Encoder-Feedback angewiesen. Probleme mit der Encoder-Signalqualität – Rauschen, Zeitfehler, fehlende Impulse – können Folgelauf Fehler, Positionsdrift und Achsvibrationen verursachen, die sich in schlechter Oberflächengüte oder Maßungenauigkeiten äußern.
Für das Encoder-Signal-Debugging mit dem MDO5004:
- Quadratur-Encoder-Signale (A/B/Z): Erfassung der A- und B-Kanäle für Geschwindigkeit und Richtung, Z-Kanal für Referenzposition
- Differenzsignalisierung: Verwendung von zwei Kanälen für A+/A- oder B+/B- zur Überprüfung der Differenzsignalqualität
- Serielle Encoder-Protokolle: Decodierung von SSI-, BiSS- oder EnDat-Protokollen mit den seriellen Decodierungsfähigkeiten des Oszilloskops
- Zeitmessungen: Messung von Anstiegszeiten, Abfallzeiten, Impulsbreiten und Phasenbeziehungen zwischen A- und B-Kanälen
- Rauschanalyse: Identifikation von induziertem Rauschen, Erdschleifen oder Kabelschirmungsproblemen, die Encoder-Signale beeinträchtigen
Typische Encoder-Fehlermuster sichtbar auf einem Oszilloskop:
- Langsame Anstiegs-/Abfallzeiten: Weist auf Kabelkapazität oder Treiberprobleme hin – kann zu verpassten Zählungen führen
- Ring: Weist auf Impedanzfehlanpassung oder schlechte Abschlusswiderstände hin – verursacht falsche Triggerung
- Fehlende Impulse: Weist auf intermittierende Verbindung oder Encoder-Ausfall hin – verursacht Positionsfehler
- Gleichtaktrauschen: Weist auf Erdungsprobleme hin – verursacht unregelmäßiges Verhalten
- Zeitversatz: A/B-Phasenbeziehung außerhalb der Spezifikation – verursacht Geschwindigkeitsschwankungen
Die 4-Kanal-Fähigkeit des MDO5004 ist für das Encoder-Debugging unerlässlich, da sie die gleichzeitige Erfassung von A, B, Z und einem Referenzsignal (wie dem Strombefehl des Servoantriebs) ermöglicht, um das Encoder-Verhalten mit den Antriebsbefehlen zu korrelieren. Für Servo-Abstimmungs-Portable-Oszilloskop-Anwendungen erfassen die hohe Bandbreite und der tiefe Speicher des Oszilloskops die Dynamik der Servoantwort während Beschleunigungs-, Verzögerungs- und Konstantgeschwindigkeitssegmenten.

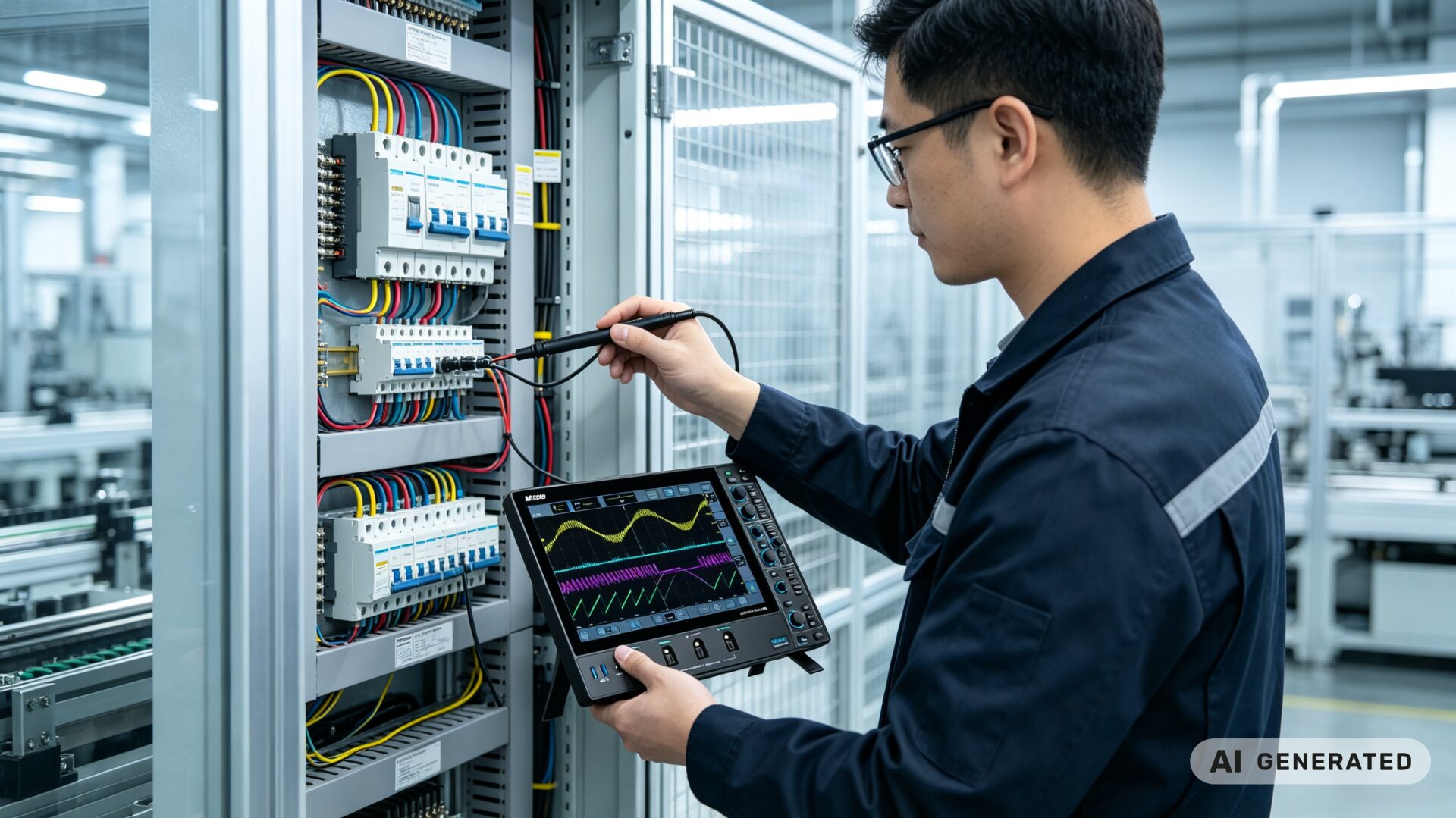

5. Sensor-Feedback- und PLC-I/O-Debugging
CNC-Maschinen werden von PLCs gesteuert, die Hunderte von Sensoren überwachen – Endschalter, Näherungssensoren, Druckaufnehmer, Temperatursensoren und mehr. Anomalien im Sensor-Feedback können Maschinenfehler, unerwartete Stopps oder falsche Werkzeugpositionierungen verursachen.
Für die Sensor-Feedback-Diagnostik mit dem MDO5004:
- Analoge Sensorsignale: Erfassung von 0–10V- oder 4–20mA-Sensorausgängen zur Überprüfung der ordnungsgemäßen Funktion
- Digitale I/O-Signale: Erfassung von PLC-Diskreteingängen und -ausgängen mit Zeitanalyse
- PWM-Signale: Messung von Tastverhältnis und Frequenz von pulsweitenmodulierten Steuersignalen
- Serielle Kommunikation: Decodierung von RS-232/422/485, CAN oder CAN FD zwischen PLCs, Antrieben und HMIs
- Stromversorgungsvalidierung: Überprüfung von DC-Stromschienen auf Rauschen, Restwelligkeit und Einbrüche, die die Sensorgenauigkeit beeinträchtigen könnten
Für PLC-Debugging-Anwendungen ist die serielle Bus-Decodierung des MDO5004 besonders wertvoll. Viele CNC-Maschinen verwenden CAN oder CAN FD für die Kommunikation zwischen der CNC-Steuerung, Servoantrieben und I/O-Modulen. Das Oszilloskop kann diese Nachrichten in Echtzeit decodieren und Kommunikationsfehler, Zeitverletzungen oder Protokollfehler aufdecken, die intermittierendes Maschinenverhalten verursachen.
Die segmentierte Speicherfunktion erfasst bis zu 10.000 Ereignisse und ist daher ideal für die Diagnose intermittierender Fehler, die nur gelegentlich auftreten – wie ein Sensor, der an einem bestimmten Punkt einer Werkzeugbahn nicht auslöst oder ein Kommunikationsfehler, der nur unter bestimmten Betriebsbedingungen auftritt.
Für Tablet Oszilloskop für PLC-Debugging-Anwendungen machen die intuitive Touch-Bedienung und die Portabilität des MDO5004 es zum idealen Werkzeug für die Fehlersuche in der Produktionshalle, wo Tischoszilloskope unpraktisch sind.
6. Feldportabilität: Akkubetrieb und Ultraflaches Design
CNC-Maschinen-Diagnosen finden selten auf einer sauberen Laborwerkbank statt. Sie finden in der Produktionshalle, in Maschinenbauwerkstätten und in Produktionsumgebungen statt, in denen der Platz knapp ist und Netzsteckdosen weit entfernt sein können. Das feldtragbare Design des MDO5004 adressiert diese Realitäten:
- 13.500mAh Li-Ion-Akku: Bietet stundenlangen Dauerbetrieb ohne Netzstrom
- 35,8 mm ultraflacher Körper: Passt in eine Servicetasche neben anderen Werkzeugen
- 14-Zoll-Touchscreen: Groß genug für klare Wellenformdarstellung, bei kompakten Gesamtabmessungen von nur 400×280×35,8 mm
- Wand-/Arm-Montageunterstützung: Schafft Arbeitsplatzfreiheit oder kann für längere Überwachung in Maschinennähe montiert werden
- Ausschaltverriegelung: Verhindert versehentliches Einschalten während des Transports und erhält die Akkuladung
Für Feldwartungs-Tablet-Oszilloskop-Anwendungen eliminiert das MDO5004 den Zielkonflikt zwischen Portabilität und Leistung. Es bietet die Kanalzahl, Bandbreite und Speichertiefe eines Tischoszilloskops in einem Gehäuse, das zur Maschine getragen, in Minuten eingerichtet und mit einer vertrauten Touchscreen-Bedienung verwendet werden kann.
Die Wi-Fi- und USB-Konnektivität ermöglichen Fernüberwachung und Datenübertragung, sodass Ingenieure Wellenformen in der Produktionshalle erfassen und an ihrem Schreibtisch analysieren oder mit Remote-Support-Teams teilen können. Für vorausschauende Wartungs-Tablet-Oszilloskop-Programme unterstützt das MDO5004 die routinemäßige Vibrationsüberwachung und Trendanalyse ohne spezielle Vibrationsanalysegeräte.
7. Technische Daten auf einen Blick
| Parameter | Spezifikation |
|---|---|
| Modell | Micsig MDO5004 |
| Bandbreite | 500 MHz |
| Analoge Kanäle | 4 |
| Echtzeit-Abtastrate | 3 GSa/s |
| Speichertiefe | 360 Mpts |
| Wellenformerfassungsrate | 230.000 wfms/s |
| Rauschgrundpegel | <90 µVrms |
| Display | 14-Zoll-entspiegelter Touchscreen, 1920×1200 |
| Akku | 13.500mAh Li-Ion |
| Segmentierter Speicher | Bis zu 10.000 Ereignisse |
| Serielle Bus-Decodierung | CAN FD, LIN, SPI, I²C, RS-232/422/485/UART, ARINC-429, MIL-STD-1553B |
| Konnektivität | USB 3.0 Host, USB Type-C, LAN, HDMI, Trigger Out |
| Abmessungen (B×H×T) | 400×280×35,8 mm |
| Gewicht | 4,3 kg |
| Anstiegszeit | ≤0,7 ns |
| Fernsteuerung | PC, mobile App, SCPI-Befehle |
| Interner Speicher | 32 GB |
