Für Systemintegratoren, Optikingenieure und Einkaufsteams in der Hochleistungslaserindustrie ist das Wärmemanagement kein nachrangiges Thema – es ist die primäre Randbedingung, die die Leistung, Zuverlässigkeit und Lebensdauer von Laserdioden bestimmt. Eine Hochleistungs-Laserdioden-Bar kann Wärmeflüsse von über 1.000 W/cm² erzeugen und erfordert Kühllösungen, die mit herkömmlicher Bearbeitung nicht realisierbar sind.
Der precision cnc machining service von TPS Elektronik ist speziell für diese Herausforderung entwickelt: die Fertigung hochaspektiver Mikrokanal-Kühler mit Merkmalen unter 100 Mikrometern in sauerstofffreiem Kupfersubstrat mit der Maßgenauigkeit und Oberflächengüte, die für die Laserdiodenbestückung mit niedrigem thermischem Widerstand erforderlich sind – von der Prototypenvalidierung bis zur Serienproduktion.
1. Die thermische Herausforderung: Kühlung von Hochleistungs-Laserdioden-Bars
Hochleistungs-Laserdioden-Bars sind die Arbeitspferde industrieller Lasersysteme – eingesetzt in der Materialbearbeitung, beim Laserschweißen, -schneiden, in der additiven Fertigung und in Verteidigungsanwendungen. Eine einzelne Laserdioden-Bar, typischerweise 10 mm breit, kann 100 W oder mehr optische Leistung liefern und dabei eine noch größere thermische Leistung erzeugen, die abgeführt werden muss.
Die Wärmeflüsse am Laserdioden-Übergang können 1.000 W/cm² überschreiten, wobei die Übergangstemperaturen unter 80–100 °C gehalten werden müssen, um einen zuverlässigen Betrieb und eine akzeptable Lebensdauer zu gewährleisten. Der thermische Widerstand zwischen dem Laserdioden-Übergang und dem Kühlmittel muss minimiert werden – typischerweise unter 0,1 K/W – um dies zu erreichen.
Für Systemintegratoren und Optikingenieure muss die thermische Managementlösung mehrere kritische Anforderungen erfüllen:
- Niedriger thermischer Widerstand: Effiziente Wärmeübertragung vom Laserdioden-Übergang zum Kühlmittel
- Hohe Wärmeflussfähigkeit: Fähigkeit zur Ableitung von 1.000 W/cm² oder mehr
- Gleichmäßige Kühlung: Konstante Temperatur über die Laser-Bar zur Vermeidung von Wellenlängenverschiebung und Modenspringen
- Kompakte Bauform: Muss in das Laserdioden-Gehäuse passen, typischerweise 3,6 mm × 3,6 mm oder ähnlich
- Zuverlässigkeit: 24/7-Betrieb in industriellen Umgebungen mit minimalem Wartungsaufwand
Unter den verschiedenen verfügbaren Kühlansätzen – passive Kühlkörper, Prallstrahlkühlung und thermoelektrische Kühlung – haben sich Mikrokanal-Kühler als die effektivste Lösung für Hochleistungs-Laserdioden-Bars erwiesen.
Mehr über TPS-Präzisions-CNC-Bearbeitungstoleranzen erfahren →
2. Mikrokanal-Kühler: Der Industriestandard für die Laserdioden-Kühlung

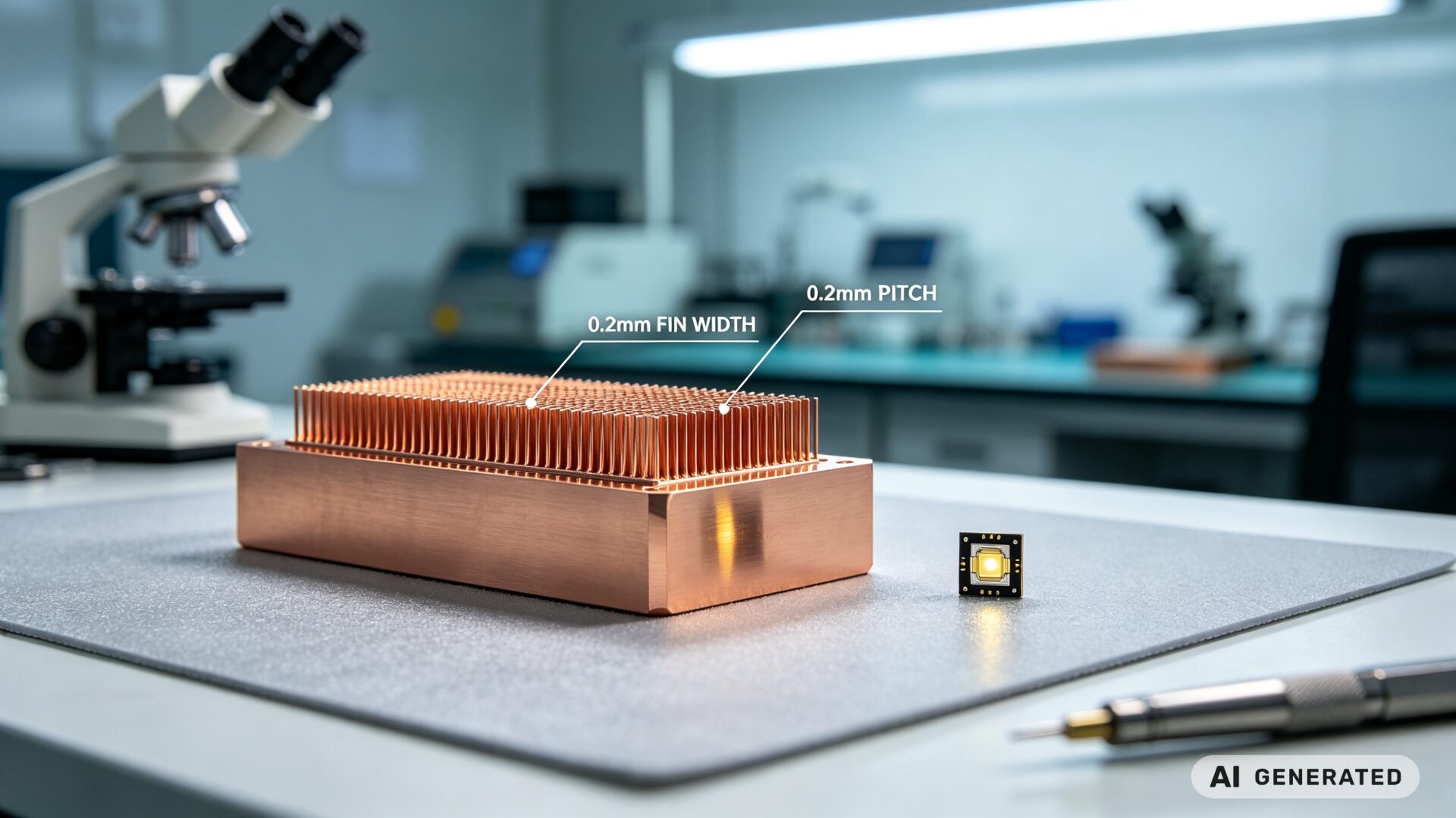

Mikrokanal-Kühler (MCC) sind Kupfer-Wärmetauscher mit mikroskopischen Kühlkanälen, die es Wasser oder anderen Kühlmitteln ermöglichen, in unmittelbarer Nähe des Laserdioden-Übergangs zu fließen. Die kleinen Kanalabmessungen – typischerweise 0,2 mm bis 0,5 mm Breite und Tiefe – erzeugen aufgrund der dünnen thermischen Grenzschichten und des großen Oberflächen-zu-Volumen-Verhältnisses hohe Wärmeübergangskoeffizienten.
Die wichtigsten Vorteile von Mikrokanal-Kühlern für Laserdiodenanwendungen:
- Extrem niedriger thermischer Widerstand: Die hohe Wärmeleitfähigkeit von Kupfer (401 W/m·K) in Kombination mit den dünnen Kanalwänden sorgt für minimalen thermischen Widerstand
- Hohe Wärmeflussfähigkeit: Fähigkeit zur Ableitung von Wärmeflüssen über 1.000 W/cm²
- Direkte Integration: Die Laserdioden-Bar kann direkt auf der Kühleroberfläche montiert werden, wodurch thermische Schnittstellen minimiert werden
- Skalierbarkeit: Mehrere Laser-Bars können mit einzelnen Mikrokanal-Kühlern gestapelt werden
- Bewährte Zuverlässigkeit: Die Mikrokanal-Kühlung ist eine ausgereifte Technologie mit jahrzehntelanger Felderfahrung in Hochleistungslasersystemen
Für Laserdioden-Bar-Kühler-CNC-Anwendungen muss der Mikrokanal-Kühler mit außergewöhnlicher Präzision gefertigt werden, um die erforderliche thermische Leistung zu erzielen. Die Kanalabmessungen, die Wandstärke und die Oberflächengüte haben alle direkten Einfluss auf den thermischen Widerstand und die Kühlmittelströmungseigenschaften.
Der precision cnc machining service von TPS Elektronik bietet die für diese anspruchsvollen Komponenten erforderliche Fertigungskapazität mit Erfahrung in der Bearbeitung von sauerstofffreiem Kupfer auf Toleranzen unter 100 Mikrometern.

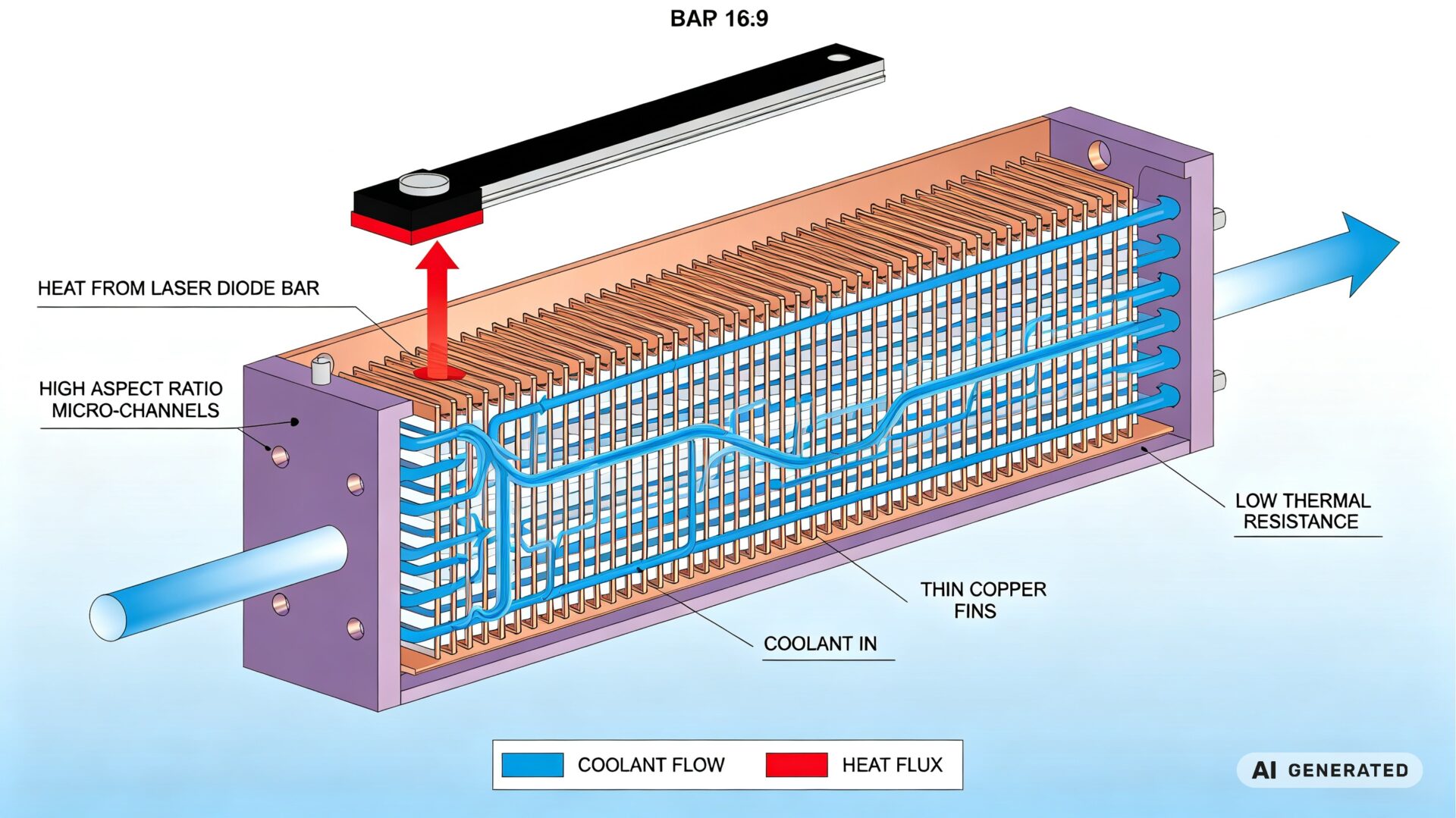

3. Die Fertigungsherausforderung: Hochaspektive Mikrokanäle in Kupfer
Die Fertigung von Mikrokanal-Kühlern für Hochleistungs-Laserdioden stellt erhebliche Herausforderungen dar, die mit herkömmlicher Bearbeitung nicht bewältigt werden können:
- Hohes Aspektverhältnis: Mikrokanäle haben typischerweise Tiefen-zu-Breiten-Verhältnisse von 5:1 bis 10:1 oder höher. Die Erzielung dieser Verhältnisse in Kupfer erfordert spezielle Werkzeuge und Bearbeitungsstrategien
- Merkmale unter 100 Mikrometern: Kanalbreiten und Rippendicken oft unter 0,2 mm (200 Mikrometer)
- Duktilität von Kupfer: Kupfer ist ein zähes Material, das zur Bildung von Aufbauschneiden an Schneidwerkzeugen neigt, was die Mikrobearbeitung erschwert
- Maßstabilität: Die thermische Ausdehnung während der Bearbeitung muss kontrolliert werden, um enge Toleranzen einzuhalten
- Oberflächengüteanforderungen: Kanaloberflächen müssen glatt sein, um den Druckabfall zu minimieren und Strömungsablösung zu verhindern
Alternative Fertigungsverfahren existieren – Drahterosion, Laserbearbeitung, Ätzen und 3D-Druck – aber jedes hat seine Grenzen. Die Drahterosion kann zwar tiefe Kanäle mit hohen Aspektverhältnissen erzeugen, ist aber ein langsamer Prozess, der für Produktionsvolumina nicht kosteneffizient ist. Die Laserbearbeitung kann wärmebeeinflusste Zonen erzeugen, die die thermische Leistung beeinträchtigen. Das Ätzen ist in Tiefe und Aspektverhältnis begrenzt. Der 3D-Druck hat Probleme mit der für niedrigen thermischen Widerstand erforderlichen Oberflächengüte.
Für Präzisions-Mikrofraservice-Anwendungen bietet das CNC-Mikrofräsen die optimale Kombination aus Präzision, Oberflächengüte, Durchsatz und Materialkompatibilität – insbesondere wenn es durch die richtigen Werkzeugmaschinen, Werkzeuge und Prozesskenntnisse unterstützt wird.
Die precision cnc machining-Fähigkeit von TPS Elektronik begegnet diesen Herausforderungen durch spezielle Mikrofrasmaschinen, optimierte Werkzeugbahnen und umfangreiche Erfahrung mit der Kupferbearbeitung.

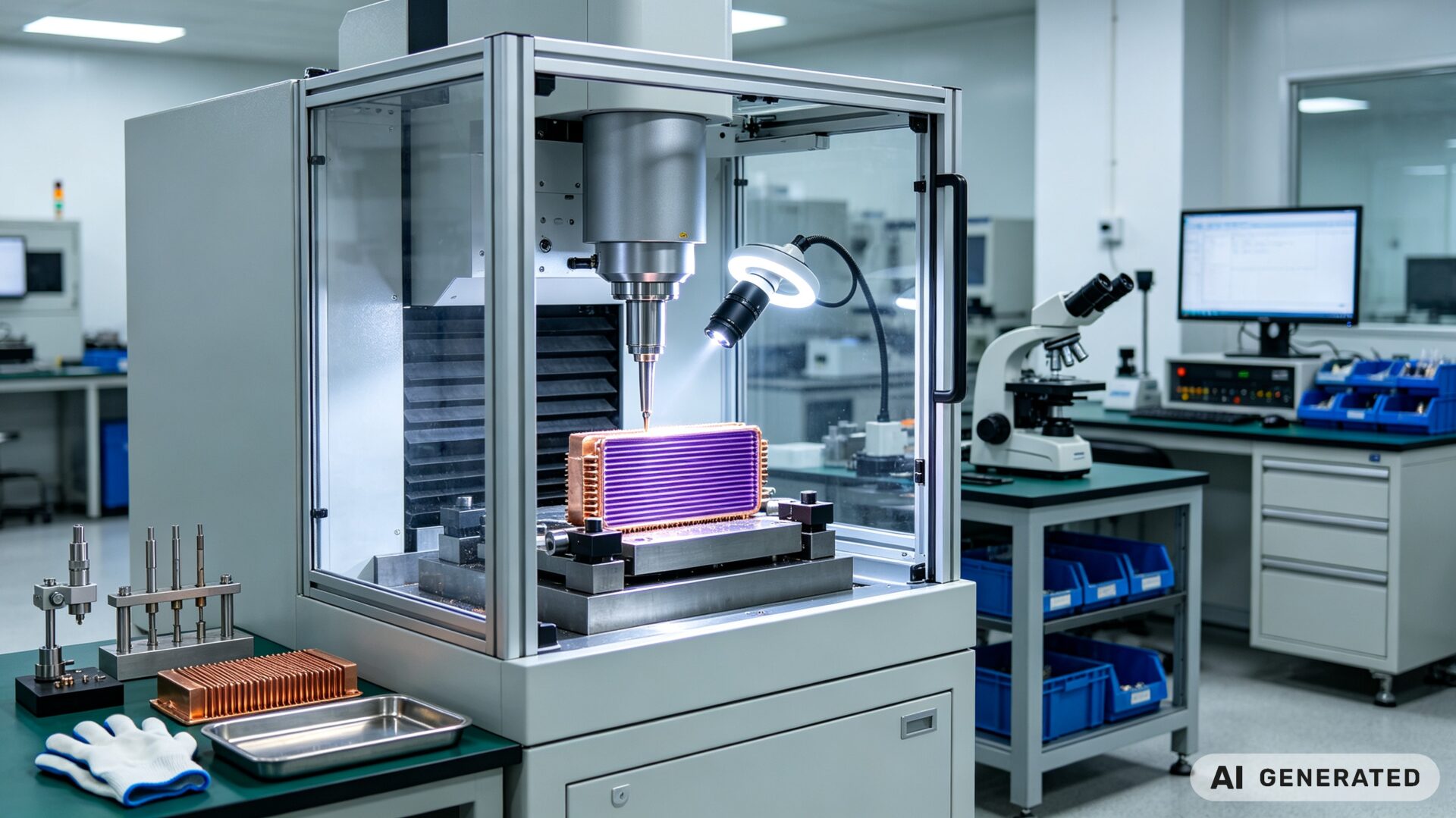

4. Die TPS-Lösung: Präzisions-CNC-Mikrofräsen für Mikrokanal-Kühler
Der Präzisions-CNC-Mikrofraservice von TPS Elektronik für Laserdioden-Mikrokanal-Kühler kombiniert spezielle Ausrüstung, Prozessexpertise und strenge Qualitätskontrolle in einem einzigen integrierten Workflow.
Ausrüstung und Werkzeuge:
- Hochgeschwindigkeitsspindeln: Bis zu 60.000 U/min für Mikrowerkzeuganwendungen
- Mikrowerkzeuge: Schaftfräser ab 0,1 mm Durchmesser für feine Kanalmerkmale
- Vision-Systeme: Prozessbegleitende Inspektion zur Werkzeugverschleißüberwachung und Maßverifikation
- Temperaturgeregelte Umgebung: Stabile Bearbeitungsbedingungen für Maßgenauigkeit
Prozessfähigkeiten:
- Kanalbreiten: Von 0,1 mm bis 1,0 mm
- Kanalteufen: Bis zu 2,5 mm (Aspektverhältnisse über 10:1)
- Rippendicke: Bis zu 0,1 mm
- Toleranzen: ±0,01 mm bei kritischen Maßen
- Oberflächengüte: Ra 0,4–0,8 μm auf Kanaloberflächen
- Materialien: Sauerstofffreies Kupfer (C10100, C10200, C11000), Kupfer-Wolfram (CuW), Aluminium und andere Wärmemanagementmaterialien
Design for Manufacturability (DFM):
- Werkzeugzugangsanalyse zur Sicherstellung, dass Mikrowerkzeuge alle erforderlichen Merkmale erreichen können
- Kanalgeometrieoptimierung für Bearbeitbarkeit und thermische Leistung
- Materialauswahlberatung basierend auf thermischen, mechanischen und Kostenanforderungen
- Prototypenvalidierung vor der Verpflichtung zu Produktionswerkzeugen
Für Kupfer-Mikrokanal-Kühlkörper-CNC-Anwendungen erstreckt sich die Prozessexpertise von TPS auf die Bewältigung der materialspezifischen Herausforderungen von Kupfer: Werkzeugauswahl zur Minimierung von Aufbauschneiden, optimierte Spanabfuhrstrategien und Kühlmittelauswahl für thermische Stabilität während der Bearbeitung.
5. Materialien, Oberflächen und Qualitätssicherung
Die Materialauswahl und die Oberflächenbehandlung sind für die Leistung von Mikrokanal-Kühlern ebenso entscheidend wie die Bearbeitungsgenauigkeit. Die falsche Materialwahl oder Oberflächengüte kann den thermischen Widerstand erhöhen oder Strömungsinstabilitäten verursachen.
Von TPS für Mikrokanal-Kühler bearbeitete Materialien:
- Sauerstofffreies Kupfer (C10100, C10200, C11000): Der Industriestandard für Laserdioden-Kühler – ausgezeichnete Wärmeleitfähigkeit (401 W/m·K), gute Zerspanbarkeit und kompatibel mit Löt- und Hartlötprozessen
- Kupfer-Wolfram (CuW): Verwendet für Anwendungen, die eine angepasste Wärmeausdehnung an Laserdiodenmaterialien erfordern
- Aluminiumlegierungen: Für kostengünstigere oder leistungsschwächere Anwendungen
Oberflächenbehandlungen:
- Vernickelung: Bietet Korrosionsbeständigkeit und eine lötbare Oberfläche für die Laserdioden-Befestigung
- Vergoldung: Für Anwendungen mit höchsten Anforderungen an Lötbarkeit und Korrosionsbeständigkeit
- Passivierung: Für Kupferoberflächen zur Verhinderung von Oxidation vor der Montage
Qualitätssicherung:
- Prozessbegleitende Messtaster: Kritische Maße werden während der Bearbeitung überprüft
- CMM-Prüfung: Koordinatenmessgeräte überprüfen alle kritischen Maße, einschließlich Kanalbreite, -tiefe und Planheit
- Oberflächenprofilometrie: Messung der Kanaloberflächengüte
- Erstmusterprüfung (FAI): Umfassende Maßberichte für das erste Teil jeder Produktionscharge
- Strömungsprüfung: Verifizierung der Kühlmittelströmungseigenschaften
Das Qualitätssystem von TPS ist nach ISO 9001 zertifiziert, mit zusätzlichen Zertifizierungen für regulierte Anwendungen verfügbar.
6. TPS-Präzisions-CNC-Mikrofähigkeiten
Der Präzisions-CNC-Mikrofraservice von TPS Elektronik für Hochleistungs-Laserdioden-Mikrokanal-Kühler baut auf einer Basis aus spezieller Ausrüstung, tiefgehendem Prozesswissen und integrierten Fertigungskapazitäten auf.
Kernkompetenzen:
- Mikrofräsen: 3-Achs- und 5-Achs-CNC-Mikrofräsen mit Hochgeschwindigkeitsspindeln und Mikrowerkzeugen
- Hochaspektive Bearbeitung: Kanäle mit Tiefen-zu-Breiten-Verhältnissen über 10:1
- Präzisionstoleranzen: ±0,01 mm bei kritischen Maßen
- Materialien: Sauerstofffreies Kupfer, Kupfer-Wolfram, Aluminium und andere Wärmemanagementmaterialien
- Losgrößen: Vom Prototyp-Einzelstück bis zur Serienproduktion
Zusätzliche Dienstleistungen:
- DFM-Feedback: Design-for-Manufacturability-Optimierung während der Designphase
- Oberflächenveredelung: Vernickelung, Vergoldung und Passivierung
- Montage: Laserdioden-Bestückung und Kühler-Montageintegration
- Prüfung: Strömungsprüfung und thermische Leistungsverifikation
Qualität und Konformität:
- ISO 9001 zertifiziertes Qualitätsmanagement
- Erstmusterprüfung (FAI): Umfassende Maßberichte
- Materialzertifikate: Vollständige Rückverfolgbarkeit der Materialherkunft
- Prozessbegleitende Inspektion: Vision-Systeme und Messtaster für die Echtzeit-Qualitätskontrolle
Für Laser-Bar-Bestückungsbearbeitung unterstützt TPS sowohl Entwicklungs- als auch Produktionsprogramme mit Design-for-Manufacturing-Feedback zur Optimierung der Leistung ohne Beeinträchtigung der Herstellbarkeit. Der Präzisions-CNC-Mikrofraservice von TPS ist in die übergeordneten EMS-Fähigkeiten integriert – einschließlich Elektronikmontage und Systemintegration – und reduziert so die Komplexität der Lieferkette für Systemintegratoren und Einkaufsteams.
