Warum ein 400-W-1U-Schaltnetzteil in Industrie-Builds relevant ist

In industriellen IPC- und Storage-Systemen ist die reine Wattzahl nur ein Teil der Betrachtung. In der Praxis zählen vor allem:

• Bauform und Einbauraum in 1U-Systemen

• thermische Reserve und Luftführung

• Störverhalten wie Ripple/Noise

• definierte Start- und Standby-Signale

• Compliance-Dokumentation für Kundenfreigaben und Audit-Unterlagen

Ein Consumer-Desktop-Netzteil kann in der Prototypenphase ausreichen. In Serienanwendungen entstehen jedoch häufig Risiken durch Cross-Load-Verhalten, unklare Startsequenzen und fehlende Nachweise.

Das FSP400-50UCB bietet eine 1U-Standardbauform und eine Gesamtleistung von bis zu 400 W mit typischen Ausgangsschienen wie +12 V, +5 V, +3.3 V, -12 V, +5VSB und optional -5 V. Damit ist es für Anwendungen in IPC, Workstations, Kommunikation und Automation ausgelegt.

Wenn ein 1U-Industrie-Netzteil für dokumentationsintensive Projekte gesucht wird, ist die Kombination aus technischer Spezifikation und verfügbaren Unterlagen ein relevanter Auswahlfaktor.

Schneller Beschaffungsweg inklusive Artikelnummer und Live-Status:
FSP400-50UCB im TPS-Shop

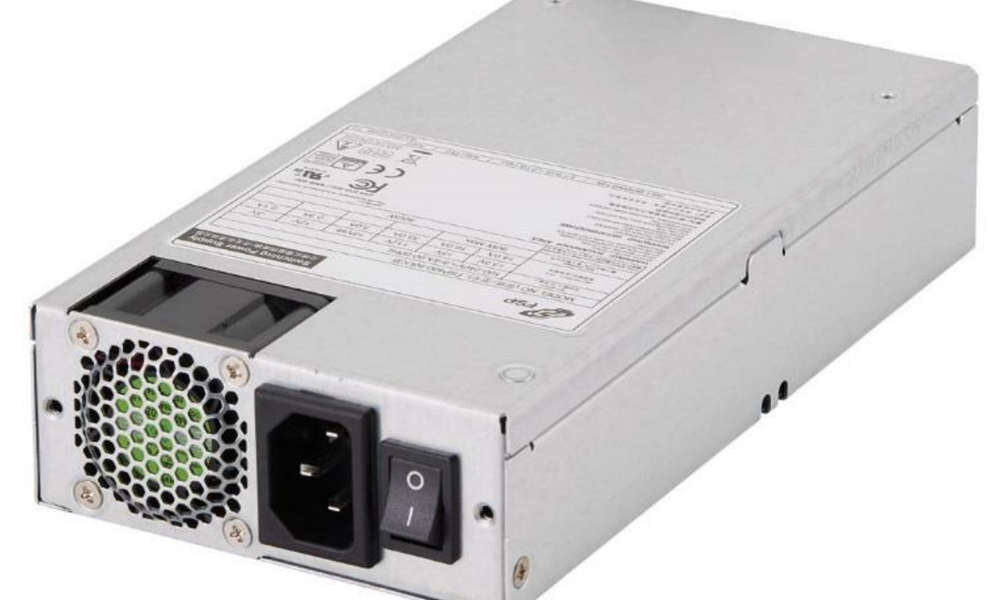

FSP400-50UCB im Überblick

Ausgangsschienen, Cross-Load-Grenzen und Ripple/Noise

Für Systemintegratoren ist entscheidend, wie sich die Last im realen Betrieb verteilt. CPU und Laufwerke liegen meist auf +12 V, während Backplanes, Legacy-I/O oder bestimmte Controller weiterhin +5 V und +3.3 V benötigen.

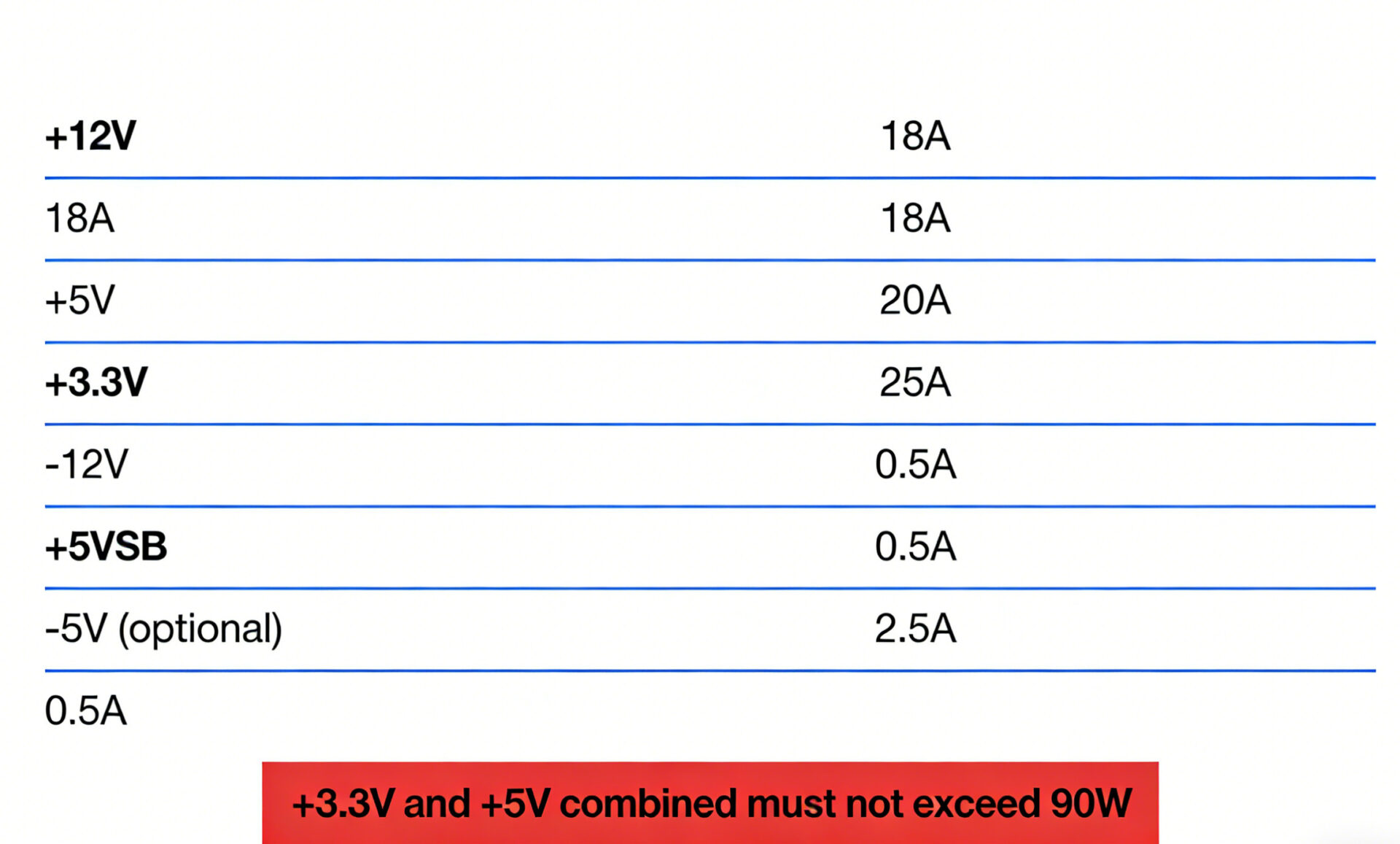

Wichtig ist dabei: Laut Datenblatt darf die Kombination aus +3.3 V und +5 V insgesamt 90 W nicht überschreiten. Gerade bei Backplane- oder Peripherielasten ist das häufig ein kritischer Punkt in der Systemauslegung.

Typische Funktionen der Ausgangsschienen:

• +12 V für CPU-, Storage- und I/O-Lasten

• +5 V / +3.3 V für Controller, Backplanes und Legacy-Komponenten

• +5VSB für Standby- und Remote-Management-Funktionen

• -12 V und optional -5 V für spezielle Kompatibilitätsanforderungen

Weitbereichseingang, Effizienz und Inrush

In US- und EU-Projekten ist ein Weitbereichseingang von 90–264 Vac häufig erforderlich. Für die Integration sind jedoch auch Details wie Inrush-Strom und Effizienzverhalten relevant.

Das FSP400-50UCB erfüllt 80 PLUS Bronze. Damit ist es als Netzteil mit zertifiziertem Effizienzniveau spezifiziert. Für Rack-Installationen mit mehreren Netzteilen bleibt insbesondere der Inrush-Strom wichtig, etwa für die Auslegung von Sicherungen, PDUs und Einschaltsequenzen.

Zuverlässigkeit und Umgebungsbedingungen

Laut Datenblatt ist das Netzteil für industrielle Einsatzbedingungen spezifiziert. Genannt werden unter anderem:

• Betriebstemperatur: 0 °C bis 50 °C

• Luftfeuchtigkeit: nicht kondensierend

• Betriebshöhe: bis 5.000 m

• MTBF: 100.000 Stunden bei 25 °C und Max.-Load

Im TPS-Shop werden zusätzlich Hi-pot-Test und Burn-in bei 50 °C erwähnt. Solche Angaben können für QA- oder Audit-Unterlagen relevant sein.

Compliance und verfügbare Dokumentation

In vielen Projekten ist nicht nur das Netzteil selbst entscheidend, sondern auch die Verfügbarkeit passender Dokumentation. Das Datenblatt nennt CB 62368-1 und CB 60950-1. Im TPS-Shop stehen außerdem Dokumente wie RoHS-, CE- und UL-bezogene Unterlagen sowie technische Dokumentation zur Verfügung.

Dadurch lässt sich die erforderliche Projekt- oder Kundenakte in vielen Fällen vollständiger und strukturierter zusammenstellen.

TPS-Shop öffnen: Datenblätter, Zeichnungen und Compliance-PDFs herunterladen

Autoritative externe Referenzen:

• 80 PLUS Programm

• IEC 62368-1 Standardübersicht (IEC)

Integrationshinweise für Systemintegratoren und Schaltschrankbauer

Mechanik, Airflow und 1U-Thermik

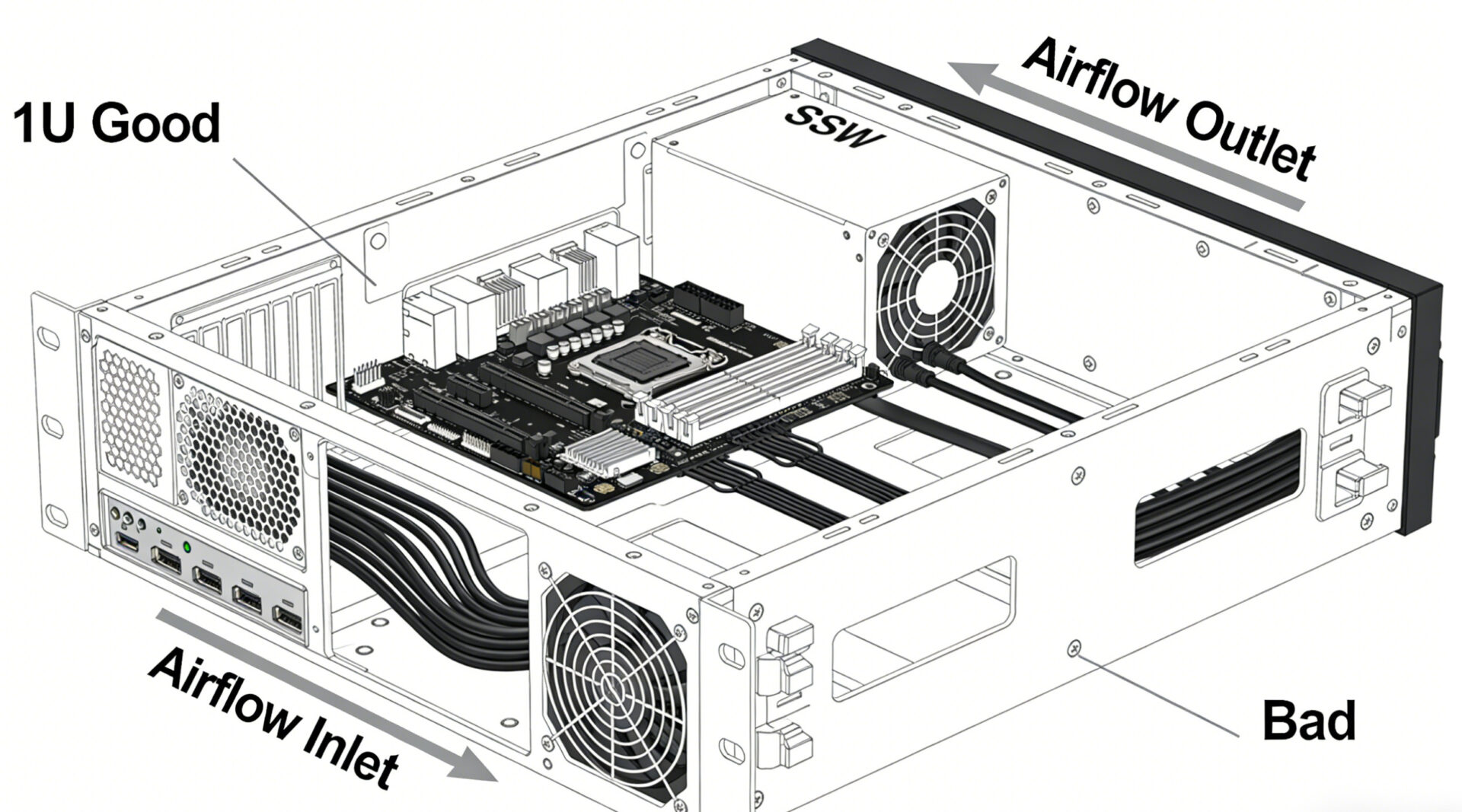

1U-Systeme sind thermisch anspruchsvoll. Die geringe Bauhöhe, hohe Packungsdichte und Kabelbäume im Luftstrom erschweren die Kühlung.

Die kompakten Abmessungen von 190 × 100 × 40,5 mm unterstützen den Einbau in platzkritischen Systemen. Für eine stabile Integration bleiben jedoch folgende Punkte wesentlich:

• keine Kabelbündel vor Lüftungsöffnungen

• klare Ein- und Auslassführung

• Prüfung der Worst-Case-Temperaturen unter Volllast im finalen Gehäuse

Kabelbaum, Stecker, Kennzeichnung und Service

Für Schaltschrankbauer und Integratoren spielen Servicezeiten, reproduzierbare Kabelführung und eindeutige Kennzeichnung eine wichtige Rolle.

TPS stellt Zeichnungen mit der Kennung 9PA400MQ01 bereit, die Stecker, Pinning und mechanische Details abbilden. Für ein RFQ sollten mindestens folgende Punkte definiert werden:

• benötigte Kabel- und Steckertypen sowie Längen

• ob das optionale -5 V tatsächlich erforderlich ist

• Anforderungen an Kennzeichnung und Labeling für Produktion und Field Service

Wenn zusätzlich Unterstützung bei Dokumentation oder Versand benötigt wird, können die TPS Zusatzservices relevant sein.

PS_ON#, 5VSB und Power-Good für kontrollierte Startvorgänge

In vielen industriellen Systemen ist Remote On/Off erforderlich. Die Spezifikation beschreibt PS_ON# als TTL, active-low und weist darauf hin, dass +5VSB bei anliegender Netzspannung aktiv bleibt.

Damit lassen sich kontrollierte Startsequenzen umsetzen, zum Beispiel:

1. Standby-Versorgung aktivieren

2. Systembedingungen prüfen

3. Main Rails freigeben

EMV- und Grounding-Checkliste für störarme Systeme

Für störarme Gesamtsysteme sollten folgende Punkte früh berücksichtigt werden:

• Grounding-Konzept festlegen, z. B. Chassis vs. Signal-GND

• unbeabsichtigte Schleifen über Montagepunkte vermeiden

• Hochstrompfade auf +12 V kurz halten

• empfindliche Analog- oder Messpfade entkoppeln

• Kabelbäume nicht als „Antennen“ verlegen

• EMV im finalen Gehäuse validieren, nicht nur im Standalone-Betrieb des Netzteils

RFQ-Checkliste für den Einkauf

Ein RFQ sollte möglichst wenig Interpretationsspielraum lassen. Für eine strukturierte Angebotsanfrage sind mindestens folgende Angaben sinnvoll:

• Mengen und Ramp-up von Prototyp bis Serie

• Region wie US oder EU

• Kundenanforderungen an Compliance

• Kabelbaum und Stecker gemäß Zeichnung

• Klärung des optionalen -5-V-Bedarfs

• Lastprofil mit Peak +12 V, Combined +3.3 V / +5 V und +5VSB

• Umgebungsbedingungen wie Temperatur, Höhe und Airflow

• gewünschtes Dokumentenpaket für die Kundenakte

Für die eindeutige Referenzierung im Einkauf:
FSP400-50UCB (AX1035 / 9PA400MQ01) im TPS-Shop.

Typische Anwendungen

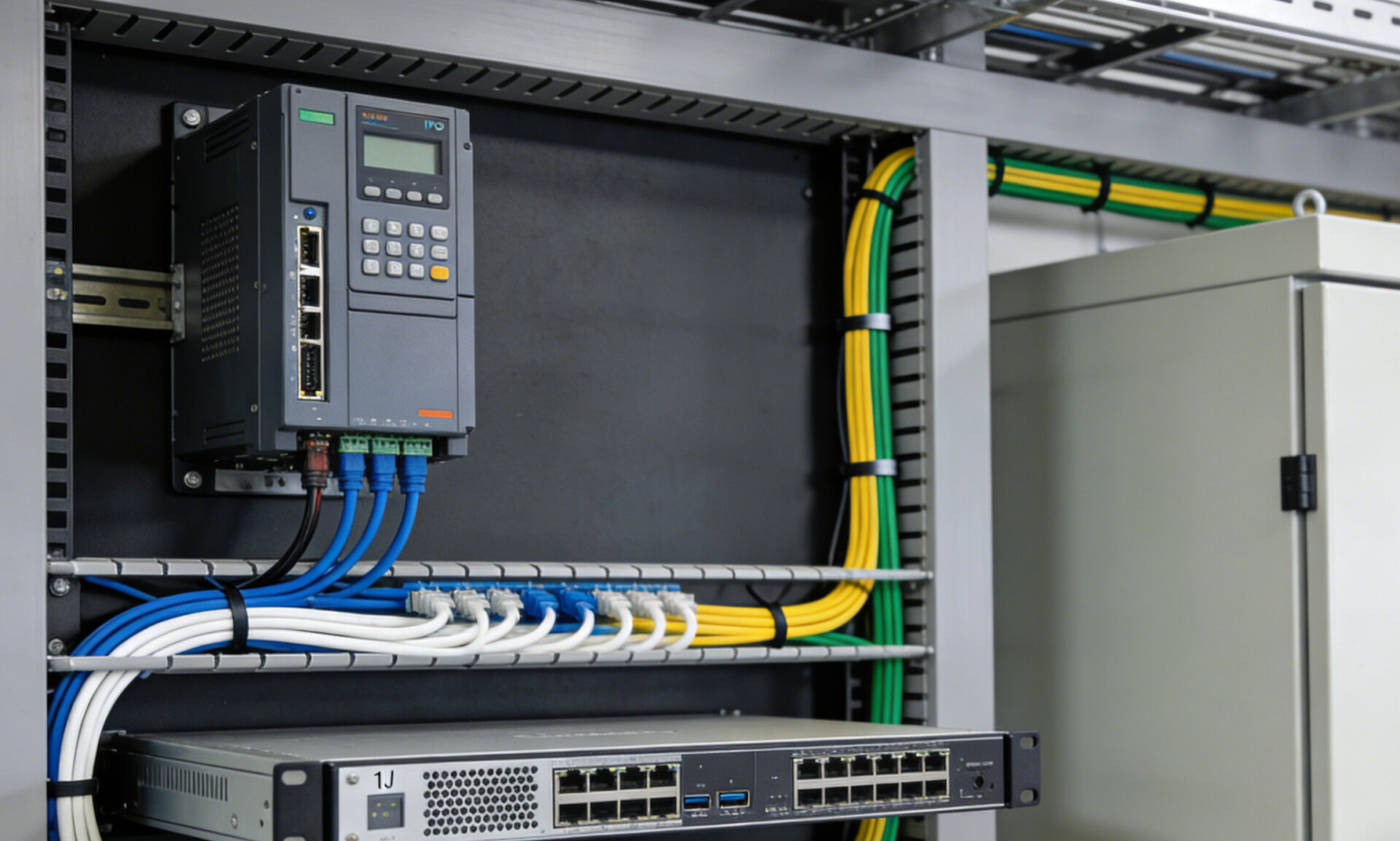

IPC-Controller in Automation und Edge-Systemen
