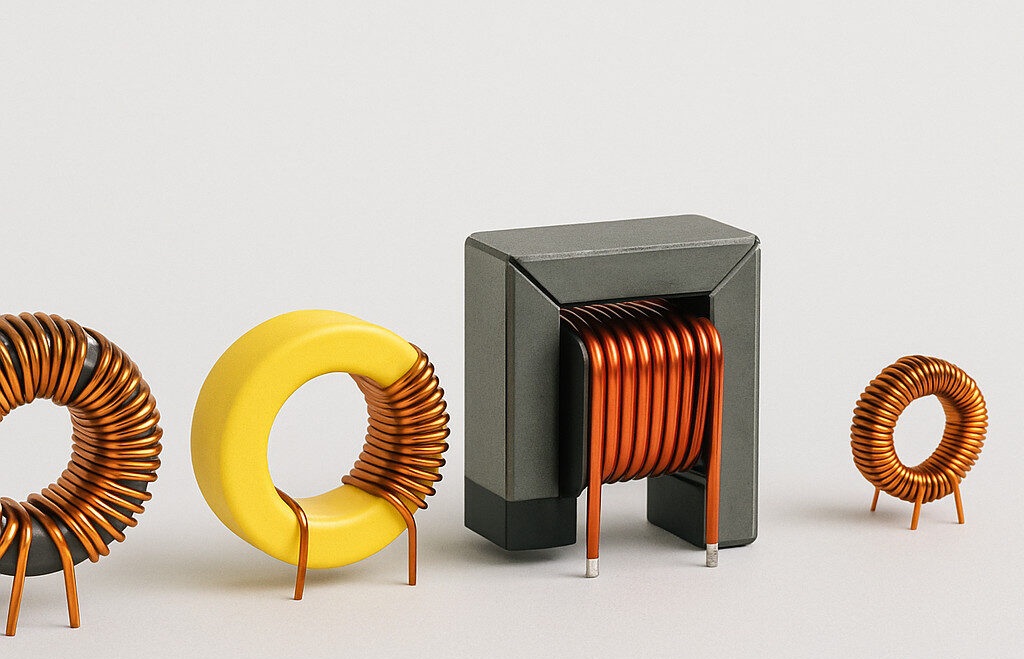

Produits bobinés EMS : bobines toroïdales, selfs dV/dt et transformateurs prêts pour la série

Points clés

• La géométrie toroïdale peut contribuer à limiter les champs de fuite et à obtenir une forte densité d’inductance dans des bobines et transformateurs compacts. Selon la plage de fréquence et le comportement en saturation, des noyaux en ferrite, en poudre de fer ou des bobines à air sans noyau peuvent être retenus.
• Pour les sorties d’onduleurs et les entraînements moteurs, une self dV/dt correctement dimensionnée peut réduire la pente de tension, limiter les courants de palier et les effets CEM, et contribuer à la protection des câbles et des systèmes d’isolation.
• La répétabilité en production EMS dépend fortement des équipements de bobinage. Des machines de bobinage toroïdal modernes, avec contrôle programmable de la tension, du pas et des essais en ligne, favorisent une production cohérente et évolutive.
• Les opérations de finition intégrées — imprégnation, potting ou surmoulage, étiquetage et traçabilité — facilitent l’industrialisation et l’assemblage. Des options visuelles, telles que des gaines de fils colorées ou décoratives, peuvent aider à l’identification des faisceaux.
• Un écosystème qualifié de fournisseurs d’équipements de bobinage et de partenaires industriels permet des transitions efficaces du prototype à la production en série.
• Des chargeurs EV et entraînements industriels aux modules d’alimentation médicaux, les produits bobinés doivent concilier performances électriques, marges thermiques et fabricabilité. Ce guide décrit la manière dont les prestataires EMS spécifient et produisent des bobines toroïdales, des ensembles de selfs dV/dt et des bobines et transformateurs de qualité industrielle.

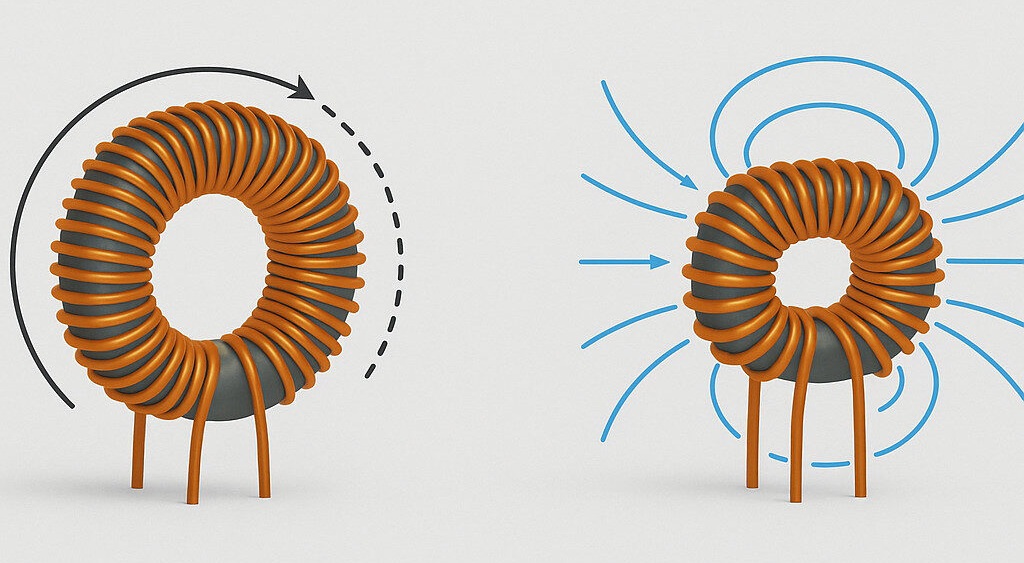

Bobines toroïdales vs bobines à air : domaines d’application

Les bobines toroïdales confinent le flux magnétique dans le noyau, ce qui peut aider à réduire les émissions CEM et à obtenir une inductance élevée par spire. Elles sont adaptées aux filtres compacts et aux étages de conversion de puissance.

• Les noyaux en poudre de fer tolèrent des courants de polarisation DC plus élevés grâce à un entrefer réparti et une saturation plus progressive.
• Les noyaux en ferrite présentent des pertes plus faibles aux fréquences de commutation élevées et sont couramment utilisés dans les alimentations et onduleurs.
• Les bobines à air, sans noyau magnétique, éliminent les pertes de noyau. Elles sont privilégiées pour les applications RF, de capteurs ou nécessitant une forte linéarité, généralement au prix d’un volume plus important.

La self dV/dt : maîtrise des fronts rapides

Dans les onduleurs PWM et les variateurs de vitesse, les semi-conducteurs de puissance modernes génèrent des transitions de tension très rapides. Une self dV/dt, souvent réalisée sous forme d’inductance toroïdale en série, peut ralentir la montée de tension.

Les effets typiques incluent :

• une réduction des contraintes sur l’isolation des câbles,
• une diminution des courants de mode commun,
• une atténuation des courants de palier et de l’usure associée.

En fabrication EMS, l’attention porte sur un compromis équilibré entre l’utilisation de la fenêtre, l’échauffement du cuivre, la chute de tension et le comportement acoustique.

Rigueur de fabrication : du bobinage à la finition

Bobinage
Le contrôle du pas et de la tension sur une machine de bobinage toroïdal contribue à l’uniformité des spires et à une liaison reproductible.

Système d’isolation
L’empilement de rubans, les gaines et les distances d’isolement sont documentés et alignés sur les exigences normatives de l’application finale.

Connexions
Les options comprennent cosses à souder, leadframes ou fils libres. Des gaines de fils colorées ou décoratives peuvent être appliquées pour l’identification, la résistance à l’abrasion ou l’aide au montage.

Finition
L’imprégnation, le potting ou le surmoulage peuvent contribuer à améliorer la tenue aux vibrations, la protection contre l’humidité et les performances acoustiques.

Les équipements, du prototype à l’industrialisation

La répétabilité des procédés commence par des équipements adaptés. Des partenaires spécialisés dans les machines de bobinage de transformateurs toroïdaux prennent en charge les changements rapides de série, le rubanage automatisé et les mesures en ligne de R_dc, L et Q.

Les échantillons d’ingénierie comme les productions en série bénéficient de configurations machines spécifiques à l’application, incluant outillages, systèmes de tension et contrôles optiques.

Qualité et essais : éléments associés à chaque lot

• Essais électriques (selon spécification) : inductance (L), résistance DC (R_dc), rapport de transformation (pour les transformateurs) et essais diélectriques.
• Essais environnementaux et acoustiques optionnels pour les applications à fortes contraintes.
• Documentation : fiches de suivi, étiquettes de série et données matières traçables couvrant bobines et transformateurs.

Liste de vérification pour les acheteurs

• Objectifs électriques : inductance, courant de polarisation, élévation de température (ΔT), plage de fréquence (mentionner l’usage en self dV/dt).
• Noyau et conducteur : ferrite, poudre de fer ou bobine à air ; section de fil ; classe d’isolation ; gaine extérieure.
• Finition et environnement : imprégnation ou potting, vernis de tropicalisation, profil vibratoire, exposition à l’humidité ou aux agents de nettoyage.
• Normes et essais : essais diélectriques, impulsionnels, décharges partielles et critères d’acceptation selon plan.

FAQ

Q1. Les termes “toroidal coil” et “toroid coil” sont-ils différents ?
Non. Ils sont généralement utilisés de manière interchangeable pour désigner une bobine enroulée sur un noyau de forme toroïdale. Une terminologie normalisée sur les plans évite toute ambiguïté.

Q2. Quand choisir une bobine à air ?
Les bobines à air conviennent aux applications nécessitant une forte linéarité et l’absence de pertes de noyau, comme la RF ou la détection. Les noyaux magnétiques permettent une densité d’inductance plus élevée et un encombrement réduit dans les applications de puissance.

Q3. Quelles fonctions sont importantes sur une bobineuse toroïdale ?
Le contrôle programmable de la tension, le réglage du pas, le rubanage automatisé et les essais en ligne contribuent à la répétabilité et au débit.

Q4. Les fils et gaines peuvent-ils être codés par couleur ?
Oui. Les options de finition incluent des gaines de fils colorées, des marquages par gaine thermorétractable et des étiquettes imprimées.

Q5. Fabriquez-vous des bobines et transformateurs complets ?
Oui. TPS Elektronik accompagne les projets EMS depuis l’alignement de conception et le prototypage jusqu’à la production en série, avec essais et documentation.

Conclusion

TPS Elektronik conçoit et fabrique des bobines toroïdales, des ensembles de selfs dV/dt ainsi que des bobines et transformateurs prêts pour la production en série, avec des essais documentés et une traçabilité adaptée aux exigences des programmes EMS modernes.
