Points clés
- Les systèmes de smart warehousing basés sur la RFID s’appuient sur des modules d’alimentation DC/DC stables et correctement régulés afin de soutenir un fonctionnement continu en environnement industriel.
- Les modules DC/DC isolés peuvent contribuer à protéger l’électronique RFID sensible contre les boucles de masse, les transitoires de tension et le bruit électrique couramment présents dans les réseaux d’alimentation des entrepôts.
- Des caractéristiques telles qu’un large domaine de tension d’entrée, un rendement élevé et une faible ondulation en sortie font partie des exigences usuelles pour maintenir des performances fiables des lecteurs RFID.
- Les convertisseurs DC/DC modernes intègrent généralement des fonctions de protection et prennent en charge de larges plages de température, ce qui les rend adaptés aux conceptions compactes montées sur circuit imprimé.
- Le choix d’un module d’alimentation conforme CEM et conçu pour une haute fiabilité est particulièrement pertinent pour les entrepôts desservant des applications automobiles, logistiques ou télécoms.
Le smart warehouse et le rôle d’une alimentation fiable
Les entrepôts intelligents modernes reposent sur une disponibilité continue des données afin d’assurer transparence, débit et maîtrise des processus. La technologie RFID y contribue en permettant l’identification et le suivi en temps réel des marchandises sur des infrastructures distribuées. Si les étiquettes RFID, les lecteurs et les plateformes logicielles sont les éléments les plus visibles, la fiabilité globale du système dépend en pratique d’une conversion d’énergie stable et robuste à chaque point de lecture.
Pourquoi la RFID permet une traçabilité moderne
Contrairement aux systèmes à codes-barres, la RFID ne nécessite pas de visibilité directe et permet la lecture simultanée de plusieurs étiquettes. Cette capacité favorise une traçabilité continue au niveau de l’article, depuis la réception jusqu’à l’expédition. Les lecteurs fixes installés aux quais, sur les convoyeurs ou sur les véhicules génèrent des flux de données permanents. Des instabilités d’alimentation peuvent alors entraîner des interruptions de communication, des lectures incomplètes ou des réinitialisations involontaires des équipements.
Contraintes électriques en environnement d’entrepôt
Les entrepôts présentent souvent des conditions électriques exigeantes. Les moteurs de convoyeurs, les machines automatisées et les charges commutées peuvent provoquer des fluctuations de tension, des transitoires et des perturbations électromagnétiques (EMI). Les lignes d’alimentation DC centrales, généralement en 24 V ou 48 V, peuvent subir des chutes de tension et du bruit sur de longues longueurs de câble.
Les lecteurs RFID et leurs étages RF nécessitent en revanche des tensions basses propres et précisément régulées (par exemple 3,3 V ou 5 V). Les modules d’alimentation DC/DC locaux convertissent la tension distribuée en une sortie stable au plus près de la charge, contribuant ainsi à limiter l’influence du bruit et des variations de tension.
En l’absence d’un conditionnement local adapté, les creux de tension, les couplages de bruit ou les différences de potentiel de masse peuvent affecter directement les performances RF et l’intégrité des données.

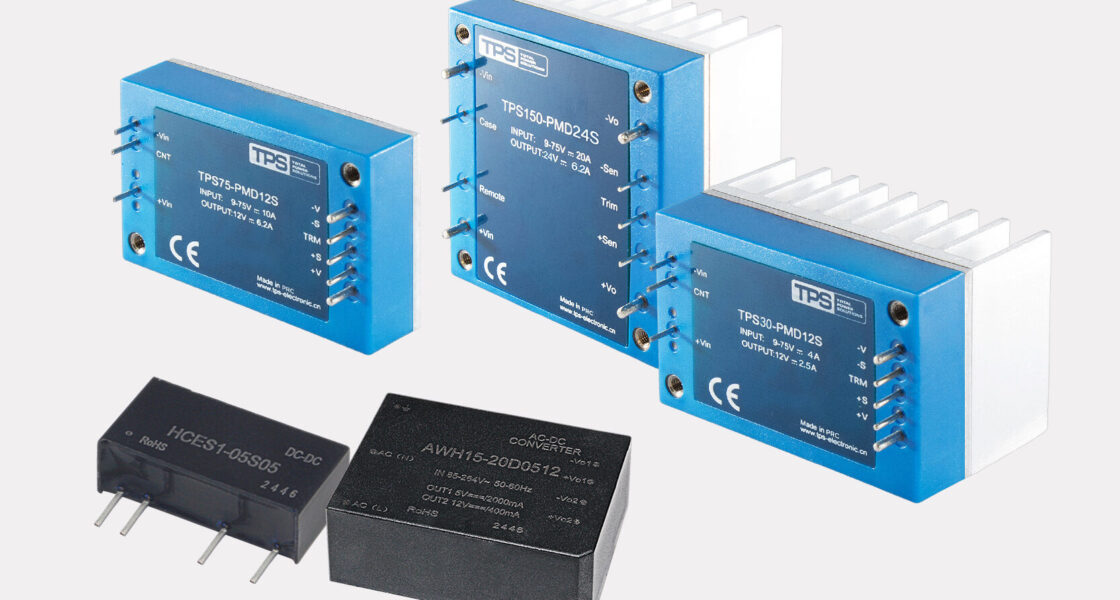

Comprendre les modules DC/DC dans les systèmes RFID
L’isolation électrique comme mesure de protection
Les modules DC/DC isolés utilisent des transformateurs internes ou des optocoupleurs pour assurer une séparation galvanique entre l’entrée et la sortie. Dans les systèmes RFID distribués, cette isolation peut aider à :
- réduire les courants de boucle de masse entre équipements,
- limiter l’impact des transitoires de tension sur l’électronique sensible,
- améliorer l’immunité au bruit de mode commun présent sur les bus industriels.
Large plage de tension d’entrée
Les modules DC/DC dotés d’une large plage de tension d’entrée (par exemple 9–36 VDC) sont couramment utilisés en environnement industriel. Ils sont conçus pour rester opérationnels lors de variations d’alimentation, comme celles liées aux démarrages moteurs ou aux changements de charge, et peuvent ainsi réduire le risque de réinitialisations involontaires des lecteurs RFID.
Rendement et considérations thermiques
Un rendement élevé limite les pertes de puissance et réduit la dissipation thermique dans des boîtiers compacts. Des températures de fonctionnement plus basses sont généralement associées à une durée de vie accrue des composants et à une conception thermique simplifiée. Les modules DC/DC efficaces permettent également une plus forte densité d’intégration sur les cartes électroniques, sans recours à de grands dissipateurs.
Ondulation de sortie et impact sur les performances RF
Les convertisseurs DC/DC à découpage génèrent une composante alternative résiduelle en sortie, appelée ondulation et bruit. Dans les systèmes RFID, une ondulation excessive peut :
- influencer la sensibilité du récepteur et la portée de lecture,
- augmenter le bruit de phase dans les chaînes RF,
- perturber la stabilité du traitement numérique.
C’est pourquoi les applications RFID spécifient souvent des modules DC/DC à faible ondulation de sortie, associés à des solutions de filtrage adaptées, généralement de l’ordre de quelques dizaines de millivolts crête-à-crête selon les besoins du système.
Fonctions de protection intégrées
Les installations RFID industrielles sont exposées à des contraintes mécaniques, des défauts de câblage et des influences environnementales. De nombreux modules DC/DC intègrent ainsi des mécanismes de protection tels que :
- protection contre les courts-circuits (SCP),
- protection contre les surintensités (OCP),
- protection contre les surtensions (OVP),
- arrêt thermique.
Ces fonctions peuvent contribuer à limiter les dommages en cas de conditions de fonctionnement anormales.
Plage de température de fonctionnement
Les lecteurs RFID utilisés en entrepôt peuvent être soumis à de fortes variations de température. Les modules DC/DC spécifiés pour des plages étendues (par exemple −40 °C à +85 °C) sont fréquemment retenus afin de soutenir un fonctionnement stable dans ces environnements variables.
Considérations CEM dans la conception des alimentations RFID
La compatibilité électromagnétique constitue un aspect essentiel de la conception des systèmes RFID. Les convertisseurs DC/DC peuvent générer des perturbations conduites ou rayonnées susceptibles d’affecter les équipements voisins ou les performances RF. L’utilisation de modules DC/DC préqualifiés et conformes CEM peut simplifier l’intégration système et contribuer au respect des normes applicables.
Scénarios d’application typiques
Portiques et portes RFID fixes
Les portiques RFID installés aux quais ou sur les convoyeurs fonctionnent généralement en continu et sont alimentés par une source DC centrale. Les modules DC/DC locaux assurent l’alimentation des circuits RF et numériques des lecteurs avec une tension stable et isolée.
Lecteurs RFID mobiles et embarqués sur véhicules
Les lecteurs portables et embarqués sont soumis aux vibrations, au bruit électrique et à des conditions d’alimentation variables. Des modules DC/DC compacts, dotés d’une large plage de tension d’entrée et d’une conception mécanique robuste, sont couramment utilisés dans ces applications.
RFID embarquée dans rayonnages intelligents et AGV
Dans les rayonnages intelligents ou les véhicules à guidage automatique (AGV), les modules DC/DC sont directement intégrés à l’électronique. Une fiabilité élevée et des besoins de maintenance réduits constituent alors des critères importants, l’accès pouvant être limité après installation.
Critères de sélection des modules DC/DC
- Plage de tension d’entrée
- Niveau d’isolation
- Précision de la tension de sortie et capacité en courant
- Ondulation et bruit de sortie
- Rendement sur la plage de fonctionnement
- Fonctions de protection
- Plage de température de fonctionnement
- Certifications CEM et de sécurité
- Format mécanique et options de montage
Perspectives
Avec l’intégration croissante de la connectivité IoT et de technologies de communication avancées, les architectures d’alimentation continuent d’évoluer. Les futurs modules DC/DC pourraient intégrer des interfaces numériques pour la surveillance de paramètres tels que la température, la charge ou le rendement, facilitant des approches de maintenance conditionnelle et une meilleure visibilité système.
Conclusion
La conversion d’énergie fiable constitue un élément fondamental des systèmes de smart warehousing basés sur la RFID. Les modules d’alimentation DC/DC assurent une régulation de tension stable, isolée et efficace au plus près des charges, contribuant à un fonctionnement cohérent des lecteurs RFID dans des environnements industriels exigeants. Une sélection appropriée du module DC/DC peut ainsi soutenir la fiabilité du système, sa capacité d’évolution et sa stabilité opérationnelle sur le long terme.
